3DS LL 上画面の明るさが極端に暗い症状の修理事例

正常に起動するものの、上側の液晶が下液晶と比べて暗く、
設定画面から明るさを調整しても変化しない、
初期化したが変化なし。ということで3DS LLをお預かりしました。

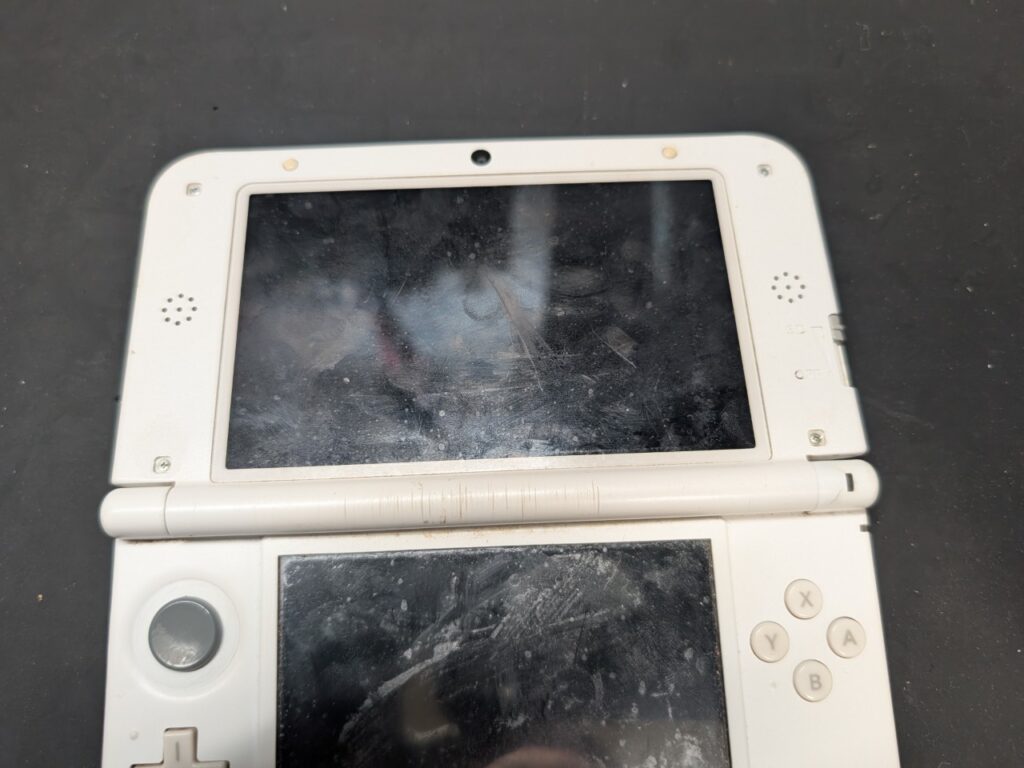

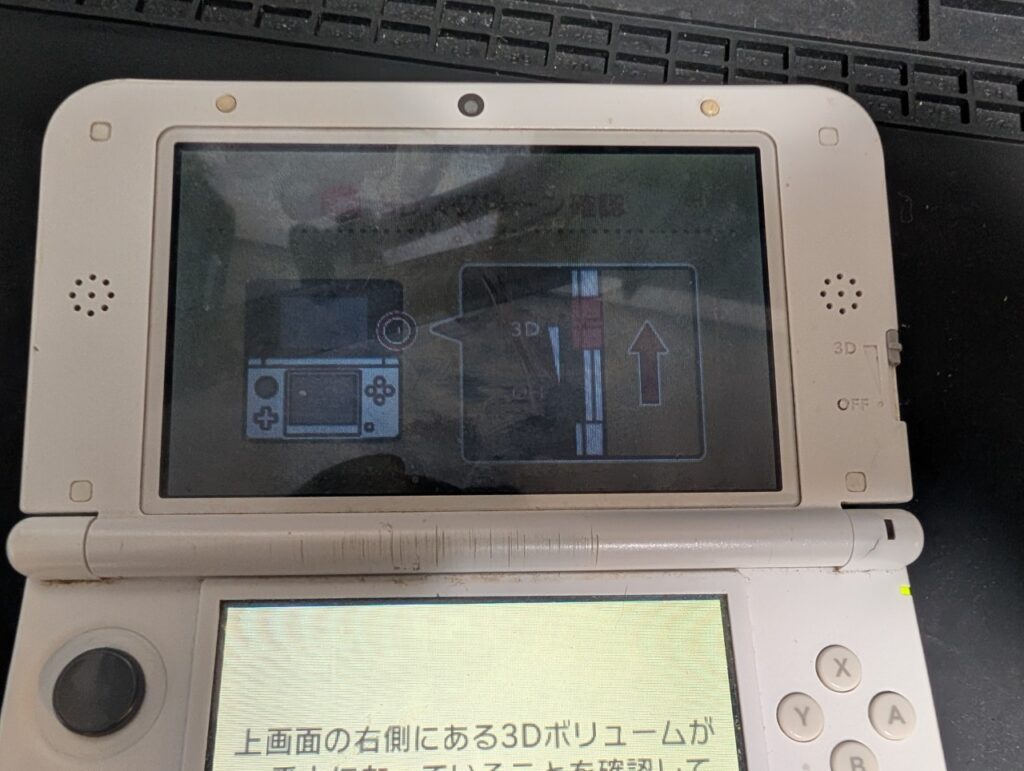

初期点検を行い、症状を確認

お客様からのご申告どおり、
上画面が異常に暗く表示されており、初期化はされているものの、
3D表示ボリュームを操作しても、次の設定画面へ進めない状態でした。

原因を調べ、修理を行う

今回の症状として、

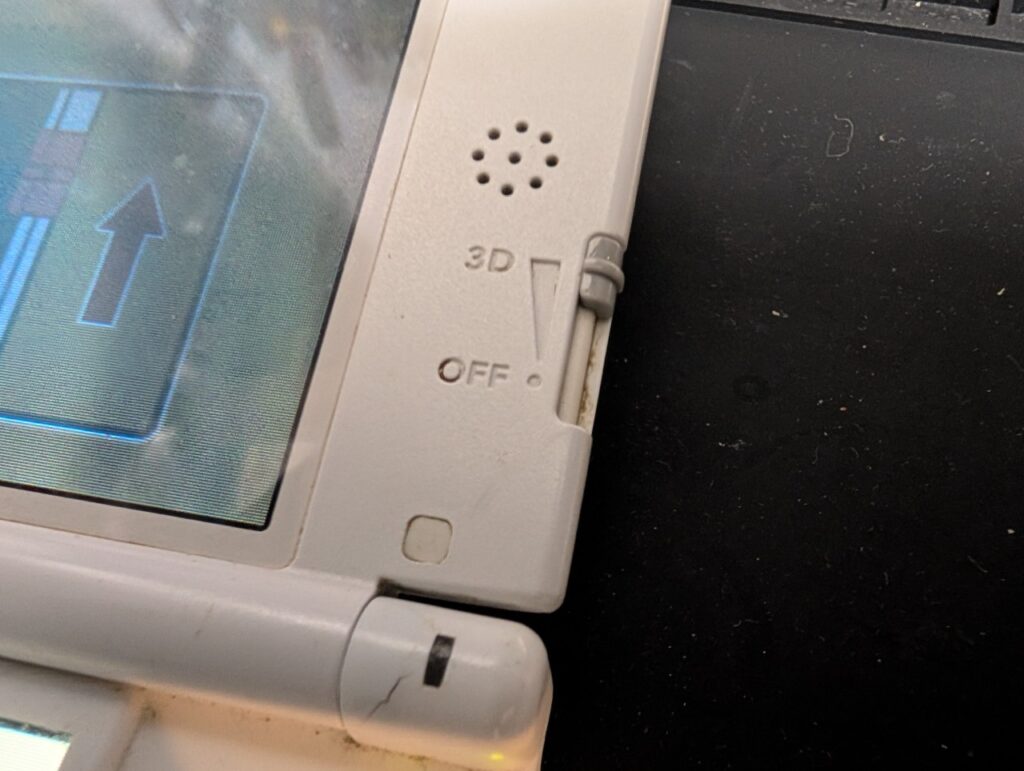

・上画面が極端に暗い
・3Dボリュームが反応していない
という点が確認できました。

これらの状態から、
上側の液晶および3Dボリュームに不具合が発生している可能性が高いと判断し、
それぞれ点検と交換を行うことにしました。

なお、3Dボリュームはスピーカーケーブルに取り付けられている部品です。

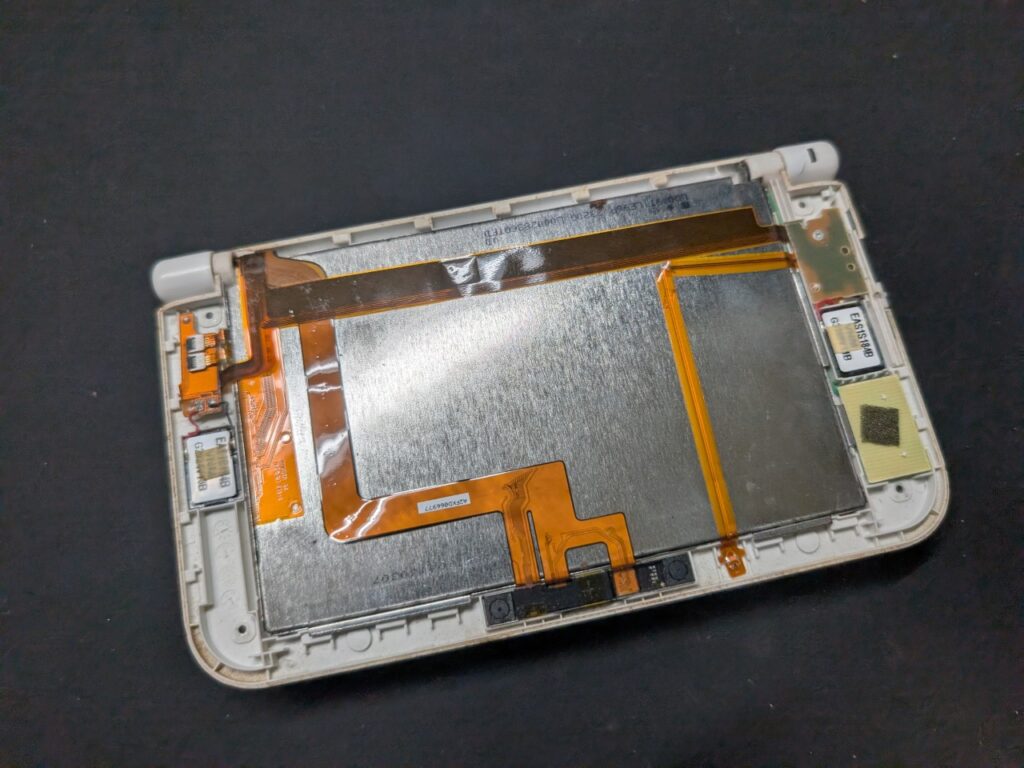

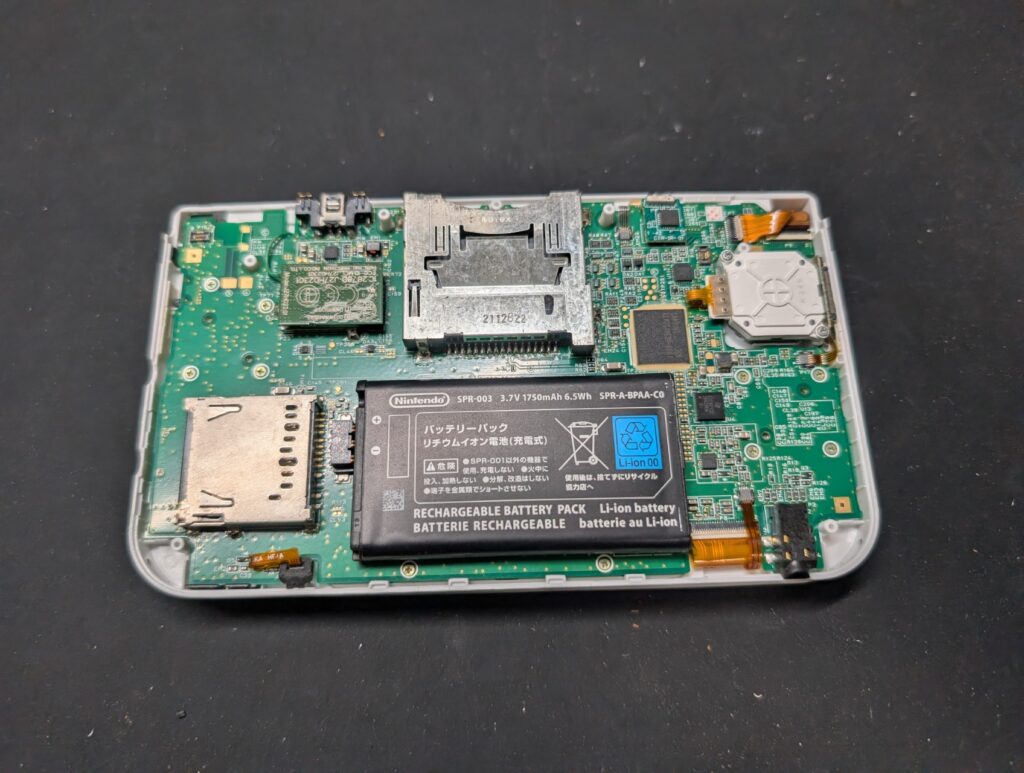

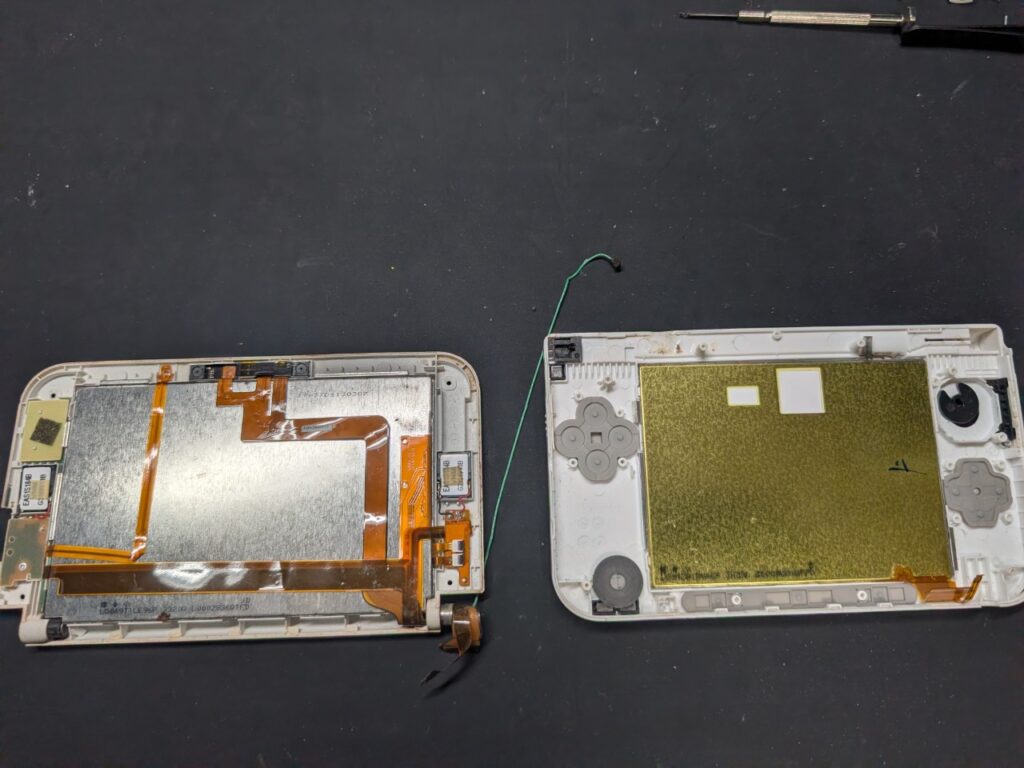

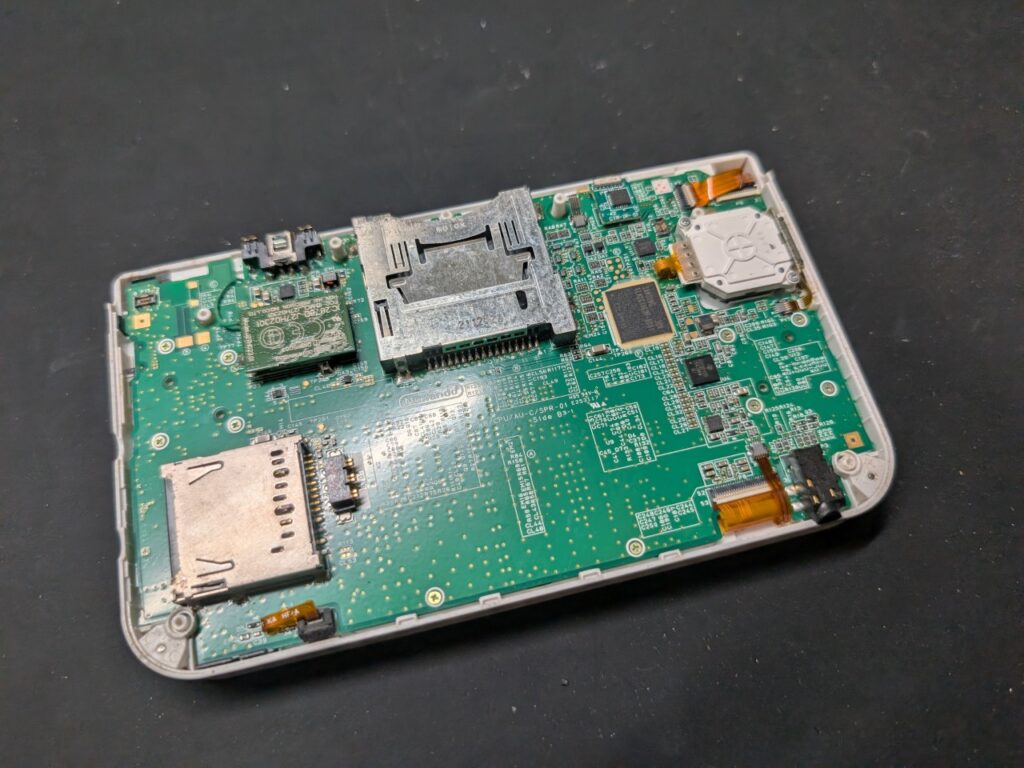

上側液晶カバーを取り外して状態を確認

まず、上側の液晶カバーを取り外し、
内部の液晶ケーブルや関連する配線の状態を点検しました。

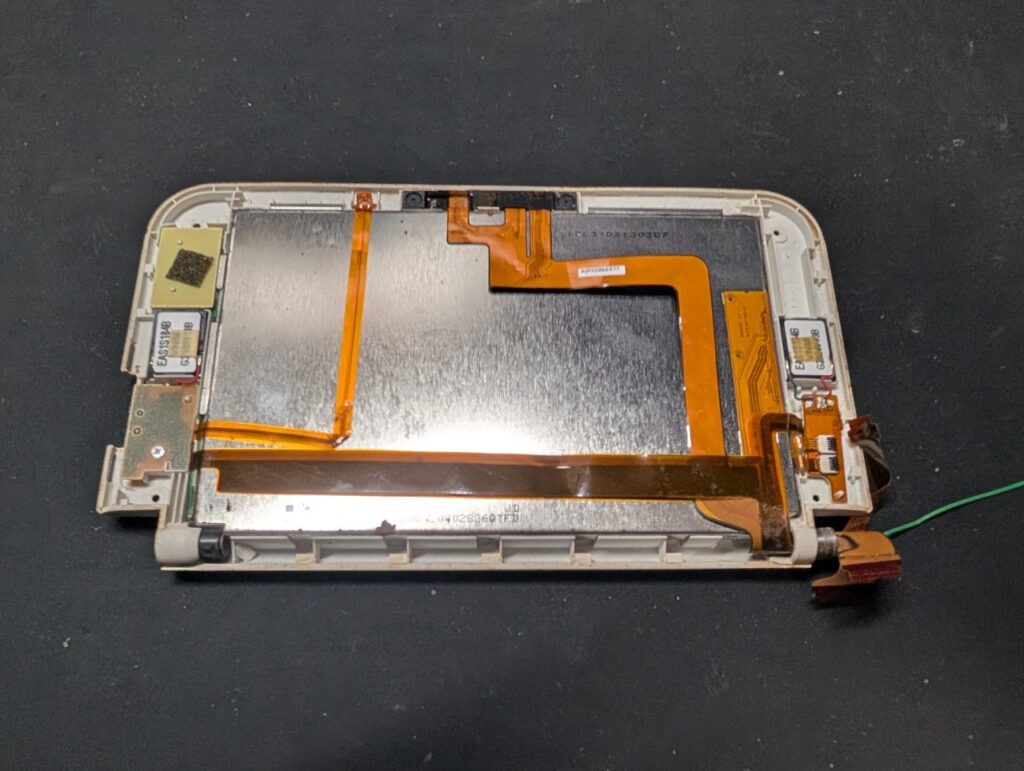

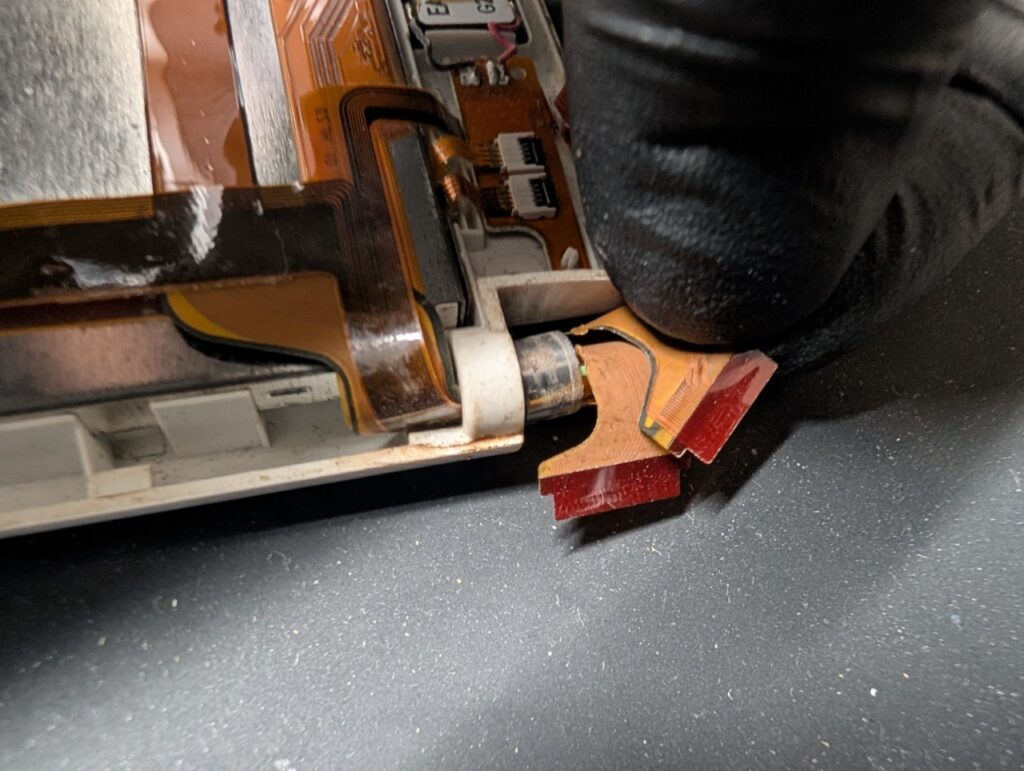

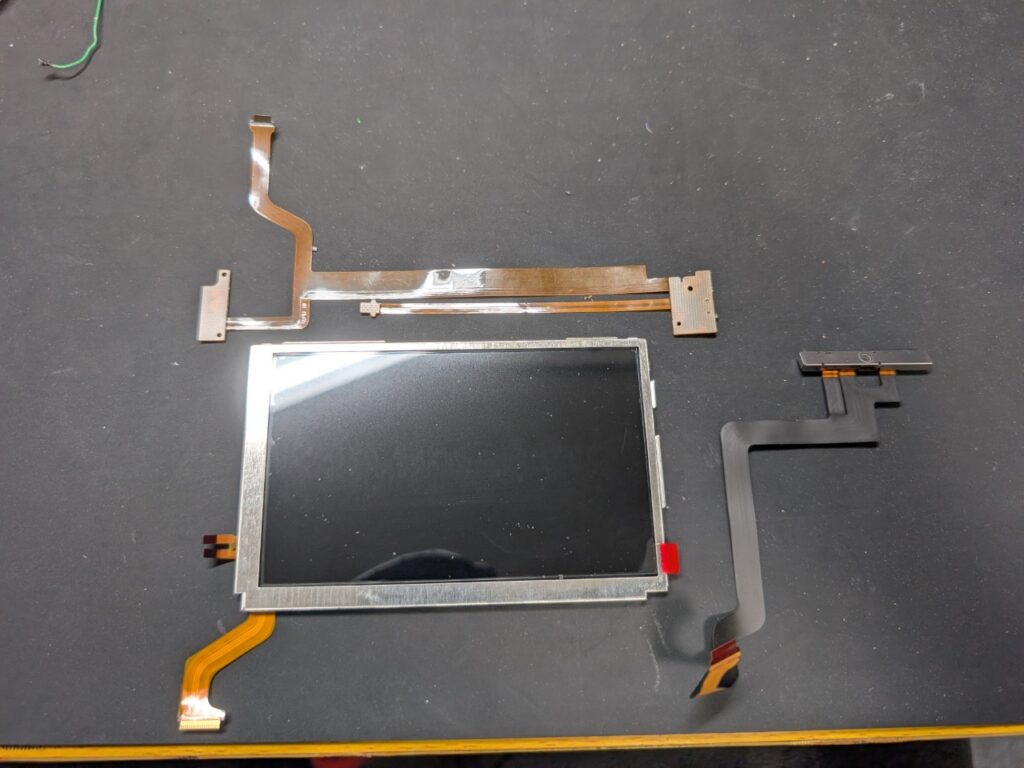

液晶とスピーカーケーブルを交換する

点検の結果、ケーブルの一部断線が確認でき、
あわせて上画面側の液晶にも不具合が見られたため、
液晶およびスピーカーケーブルの交換を行います。

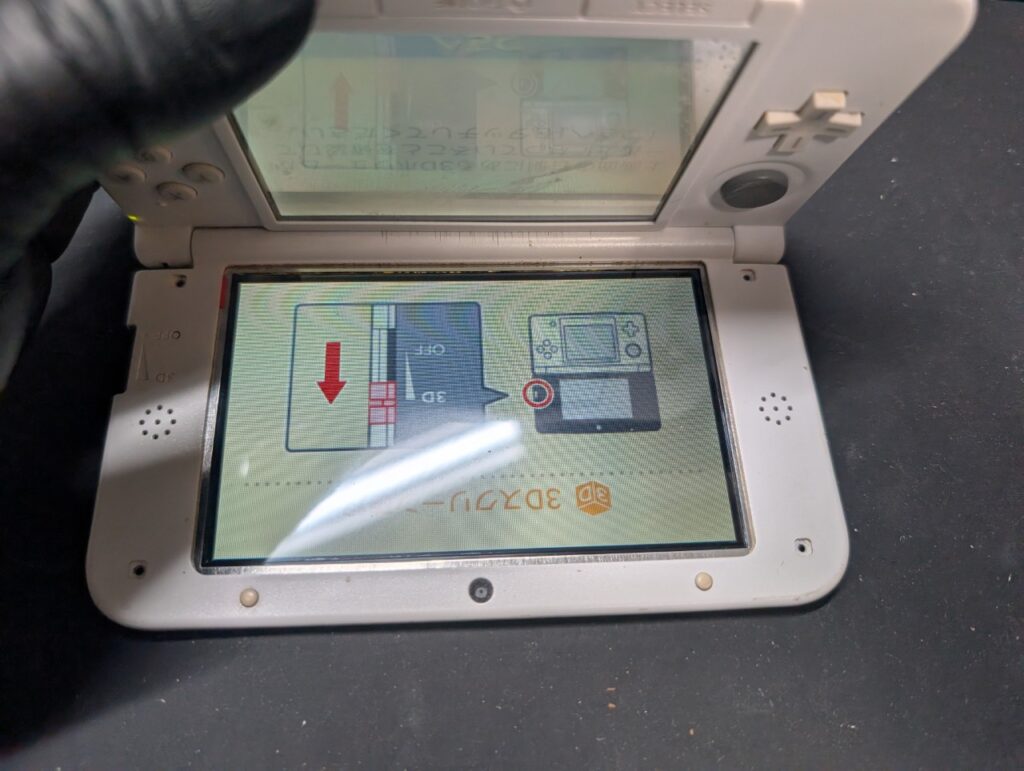

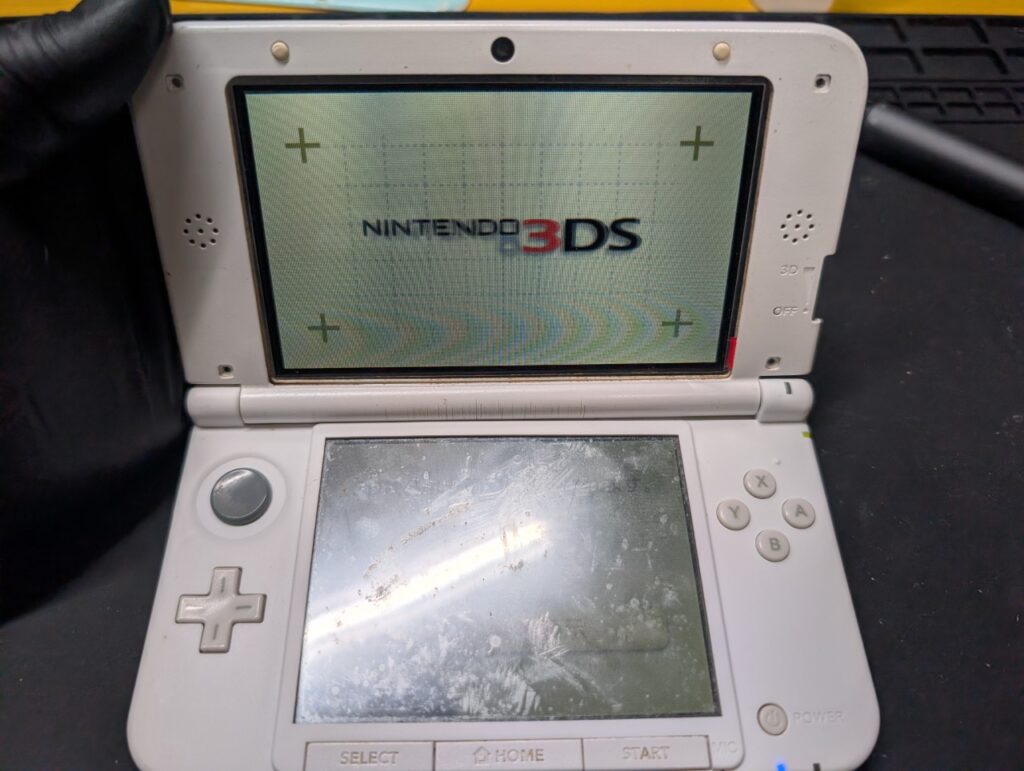

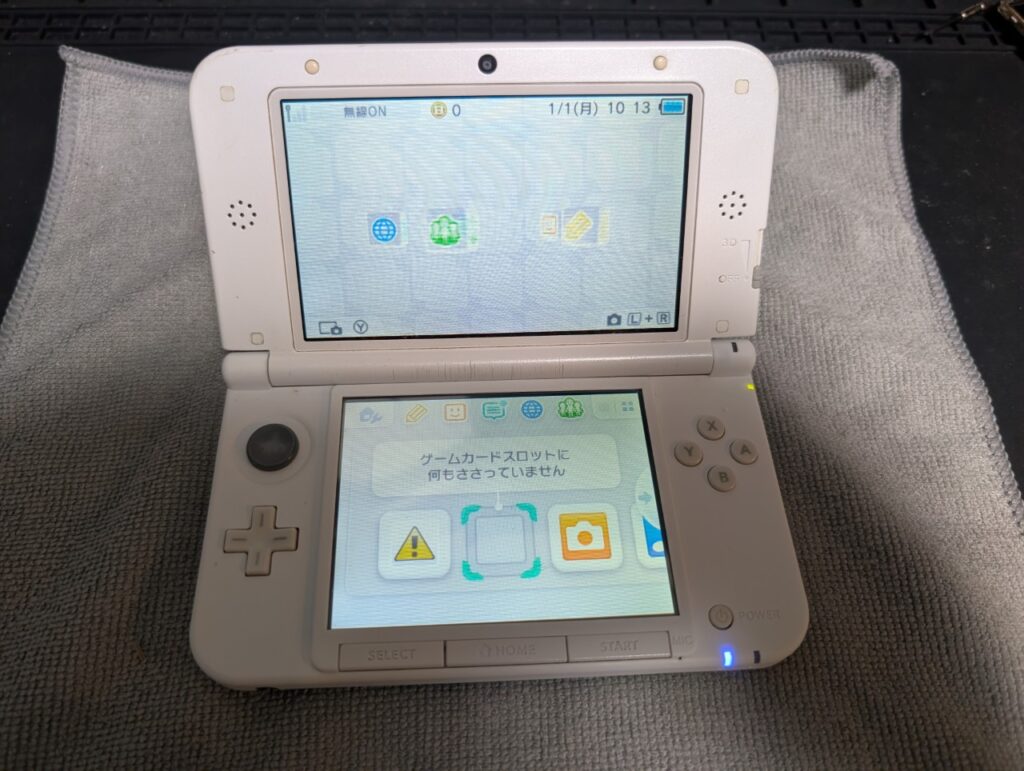

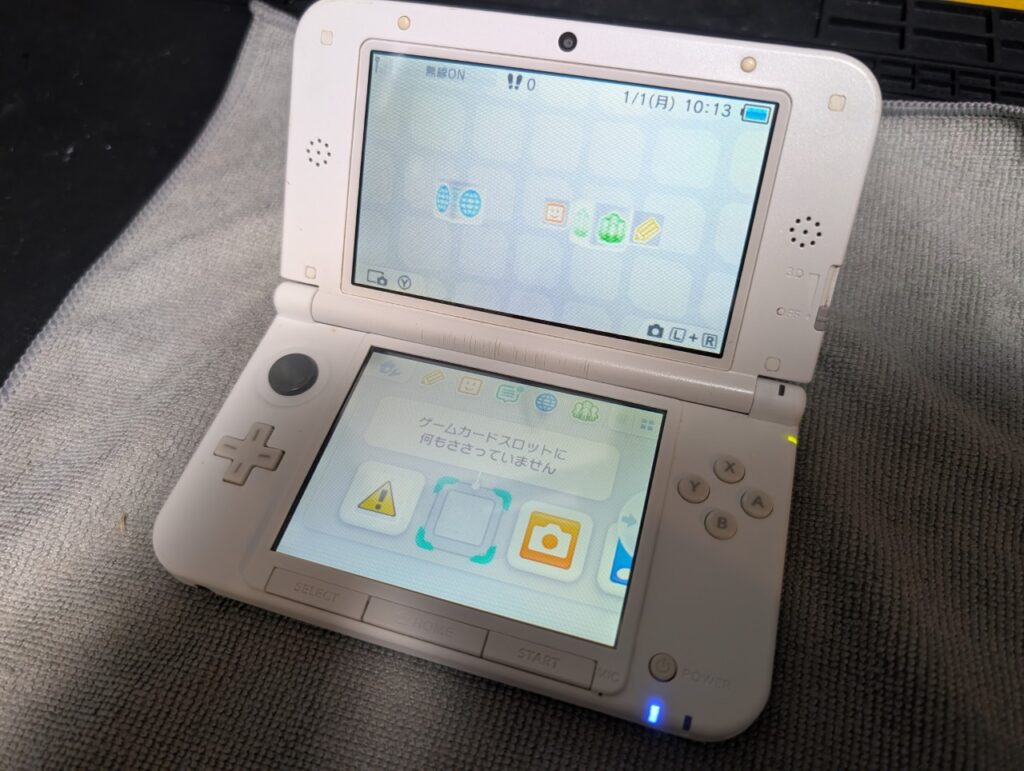

組み立てと動作点検

部品交換後は本体を組み立て、動作点検を行います。
今回は点検時にヒンジ部分のヒビが確認できたため、その旨をお客様へお伝えしました。

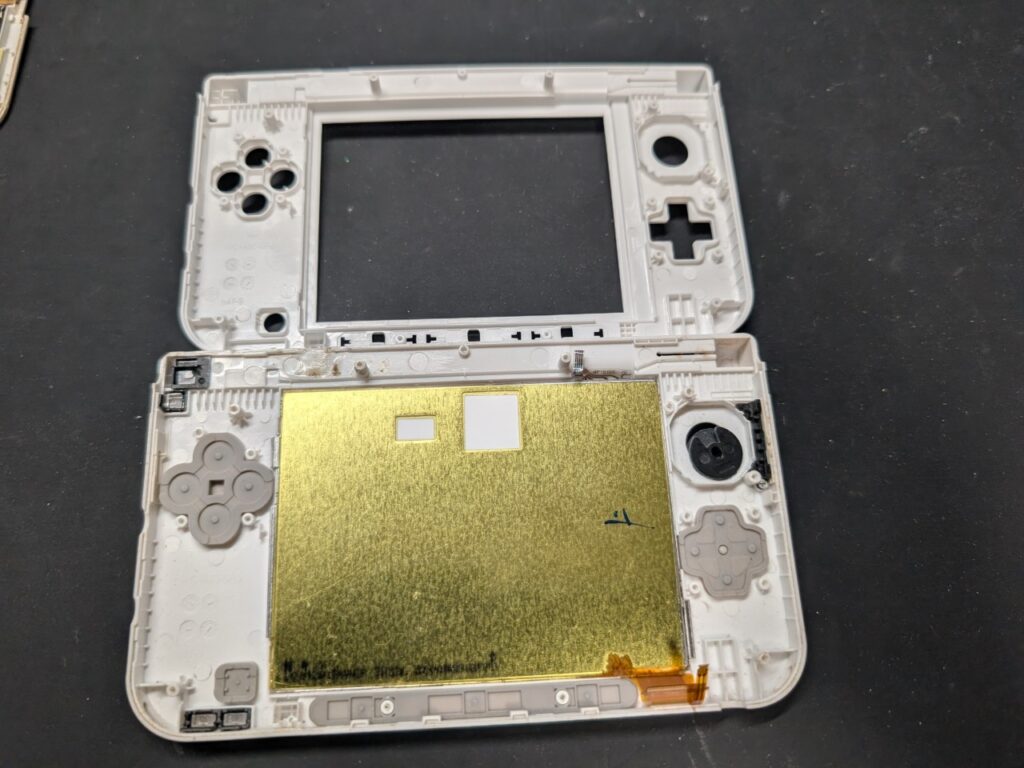

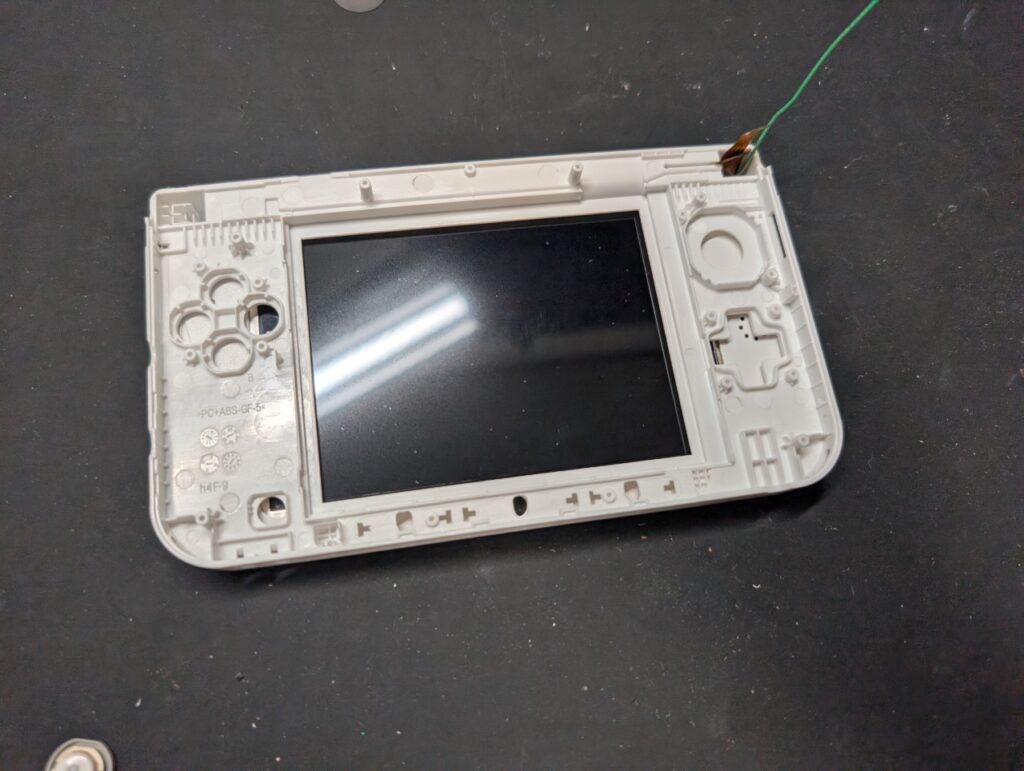

ご相談の結果、交換をご希望とのことでしたので、フェイスプレートの交換もあわせて行いました。

さいごに

今回の症状である、上画面が異常に暗い状態や、
3Dボリュームを最大にしても初期設定画面で次に進めない不具合は、
本体内部のスピーカーケーブルおよび上画面液晶の不具合が原因でした。

あわせて、ヒンジ部分にヒビが確認されたため交換を行っており、
今後も継続して使用できる状態となっています。

同様の症状でお困りの場合は、一度ご相談ください。
