NEW3DSLL Type-C化｜充電ポートカスタマイズ事例

今回紹介するのは、NEW3DSLLの純正充電ポートをType-Cポートへ交換し、
スマートフォンなどで使用されているUSB Type-Cケーブルでも充電可能にするカスタマイズ事例です。

ただし、3DSシリーズのType-C化にはデメリットもあります。

詳細については、以下のページをご参照ください。

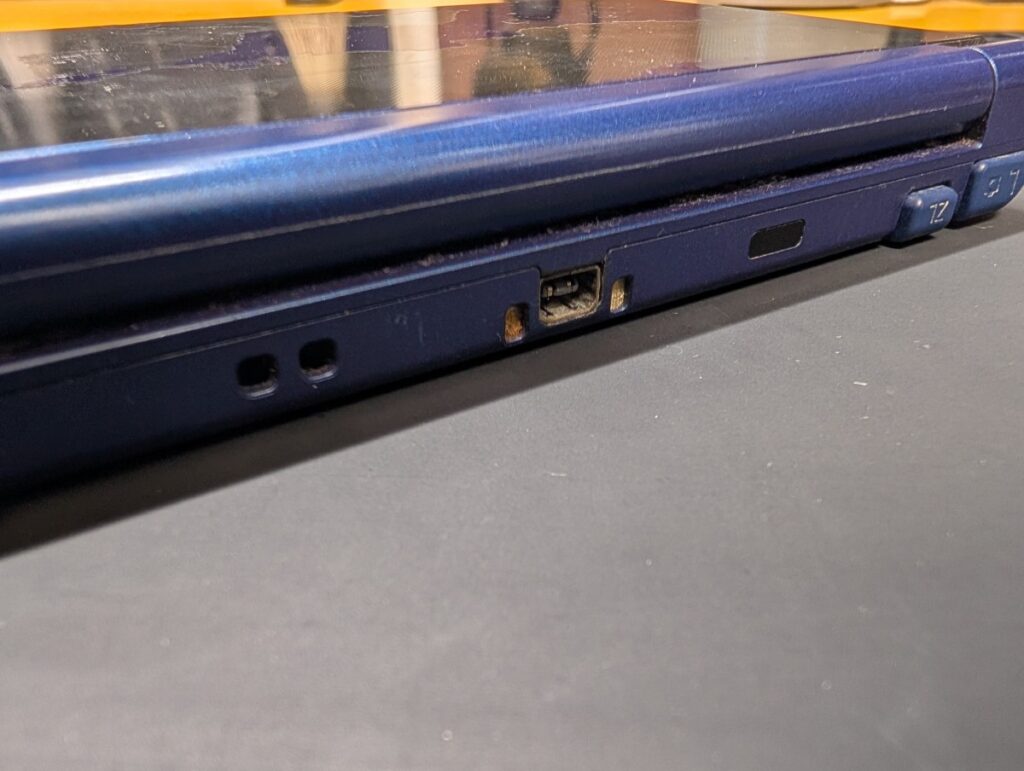

NEW3DSLLをType-C充電ポートへ交換する

今回は、

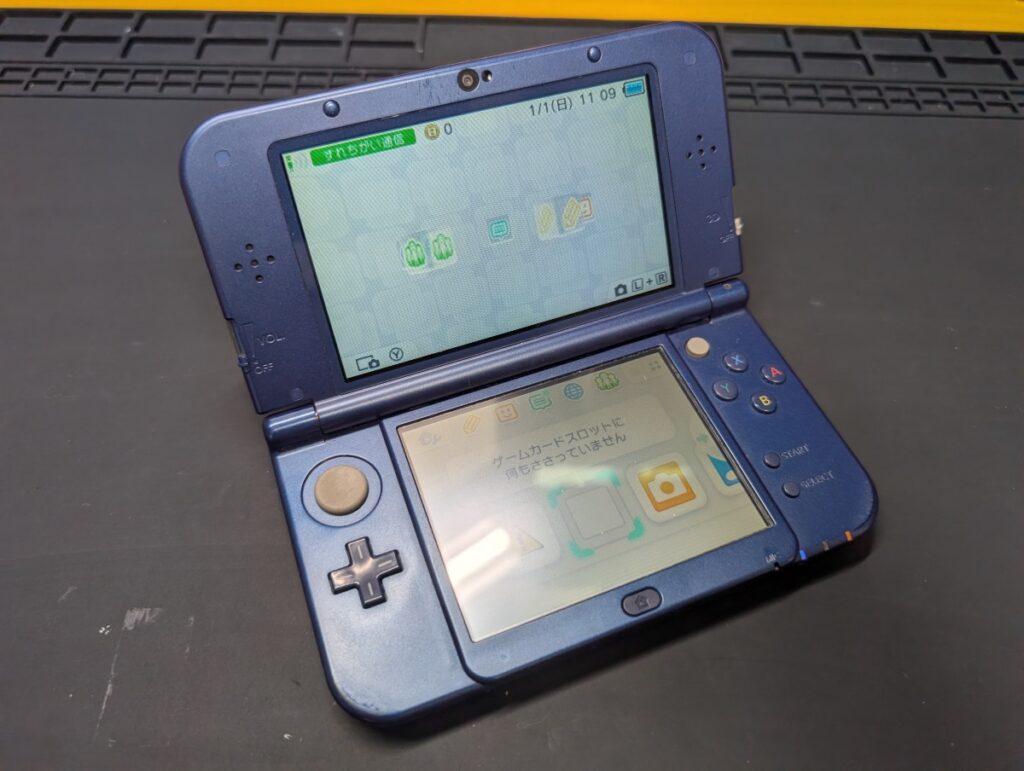

当社で所有している点検用のNEW3DSLLの充電ポートを、Type-Cポートへ交換していきます。

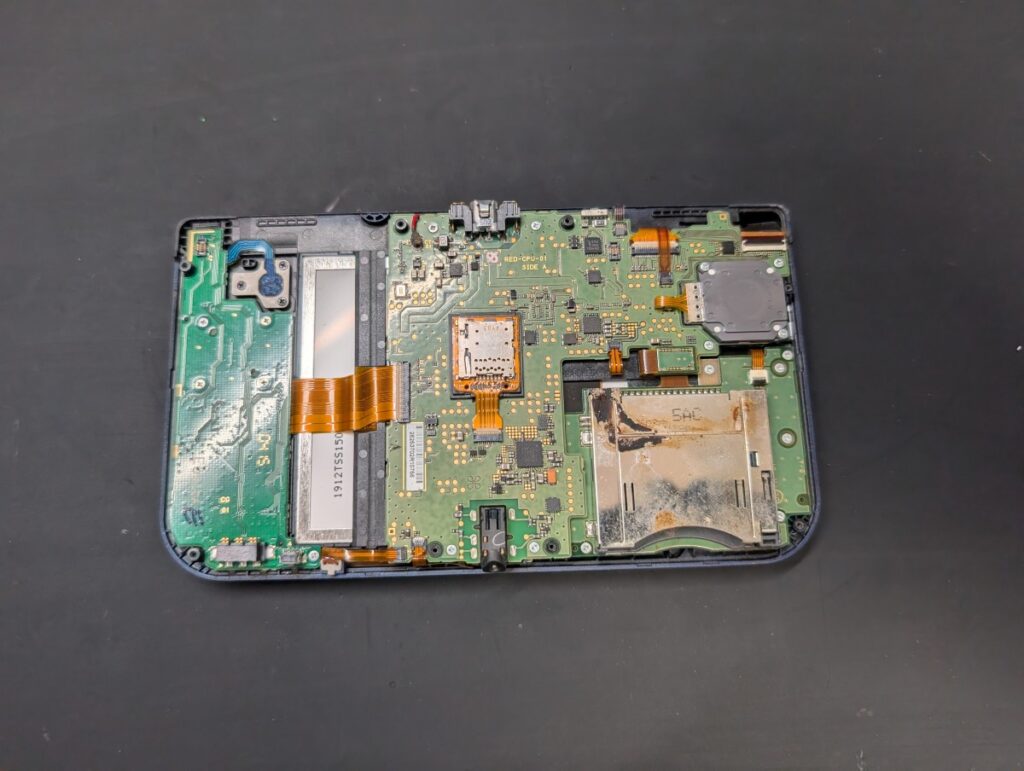

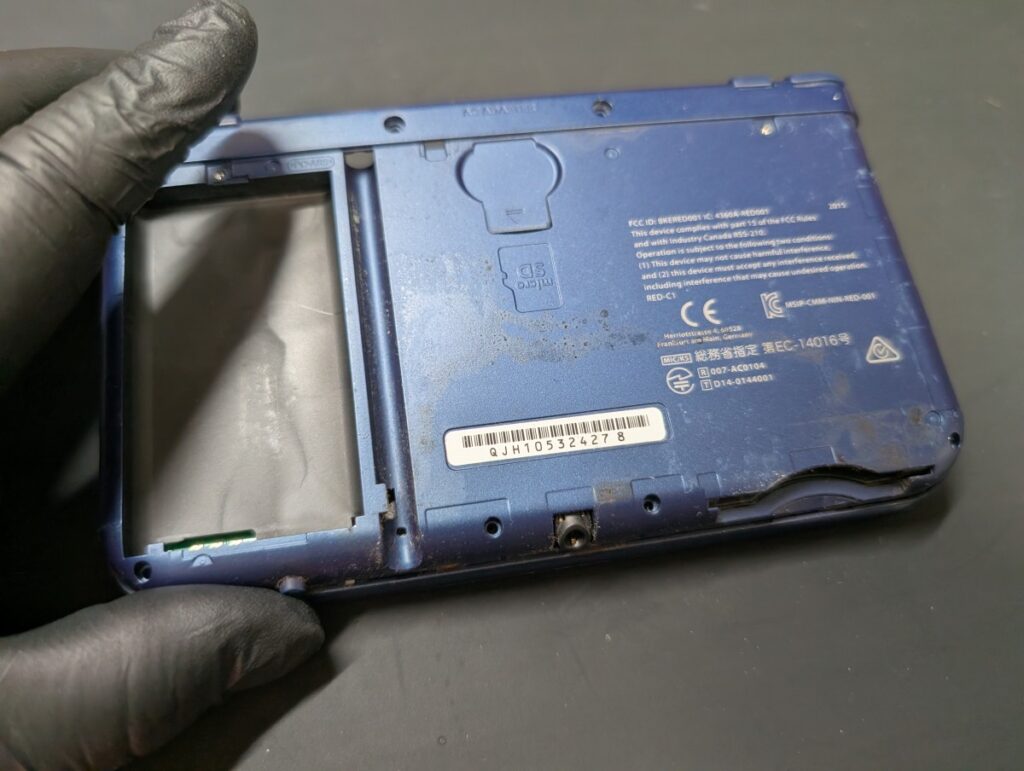

メイン基板を本体から取り出す

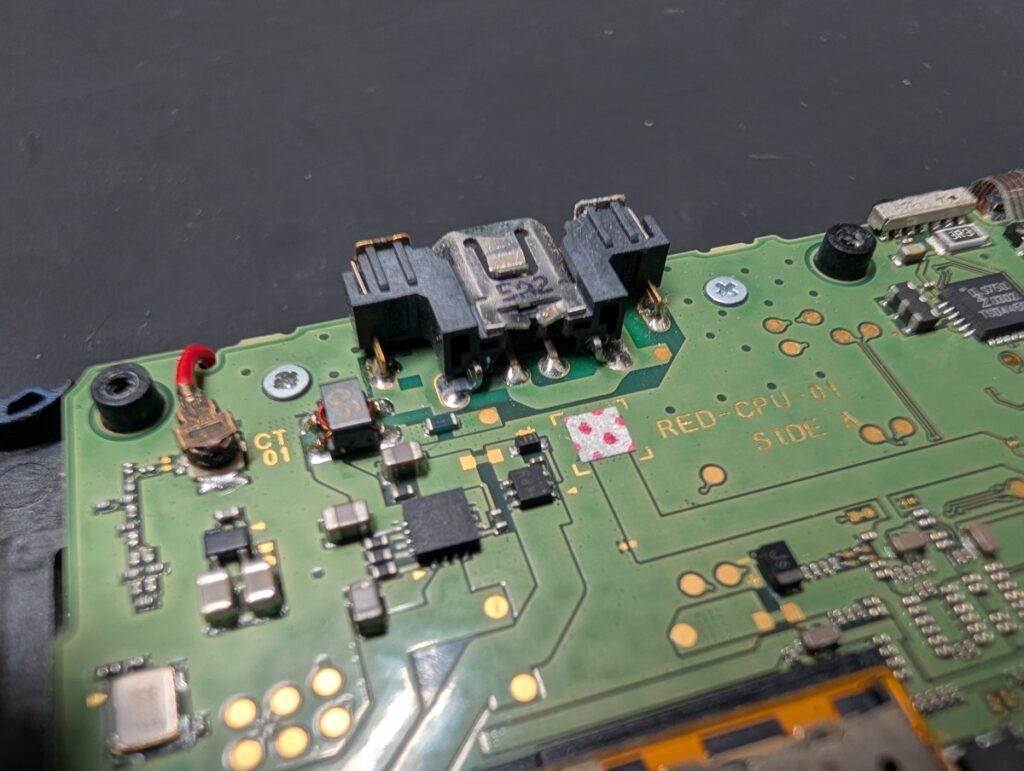

Type-C化を行うためには、基板に実装されている純正の充電ポートを取り外す必要があります。

取り外しの際は、ホットエアーを使用してハンダを溶かしながら作業を行います。

この作業時の熱により、外装が溶けたり変形する恐れがあるため、
メイン基板を本体から取り外し、基板単体の状態で作業を行います。

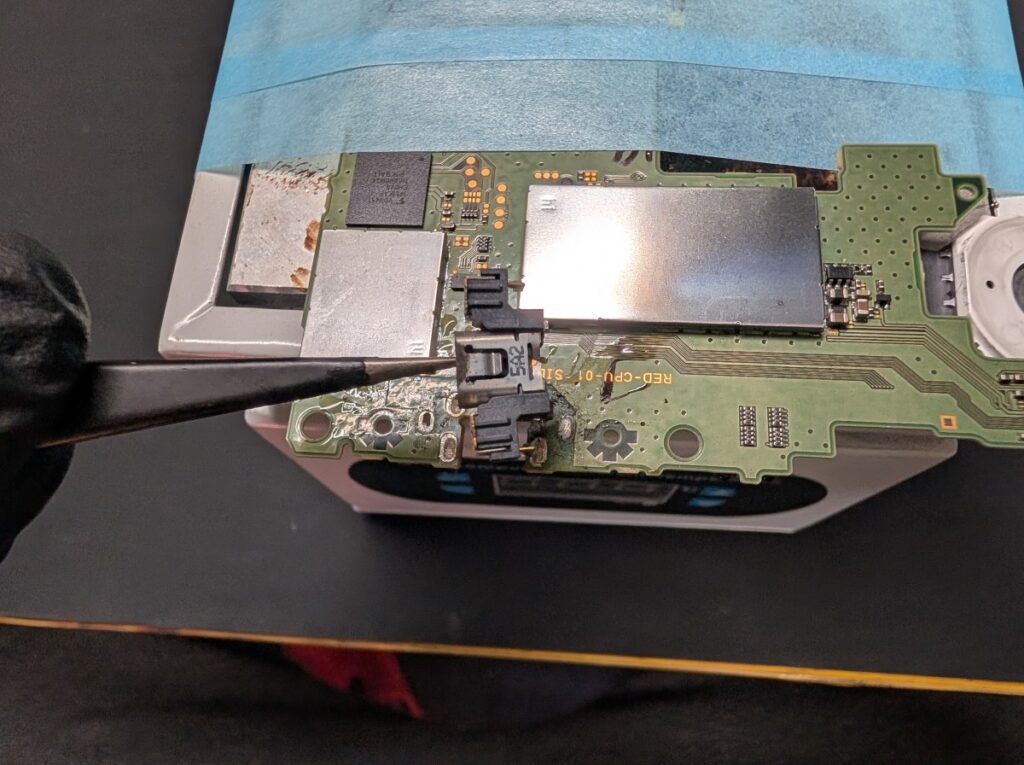

純正の充電ポートを外す

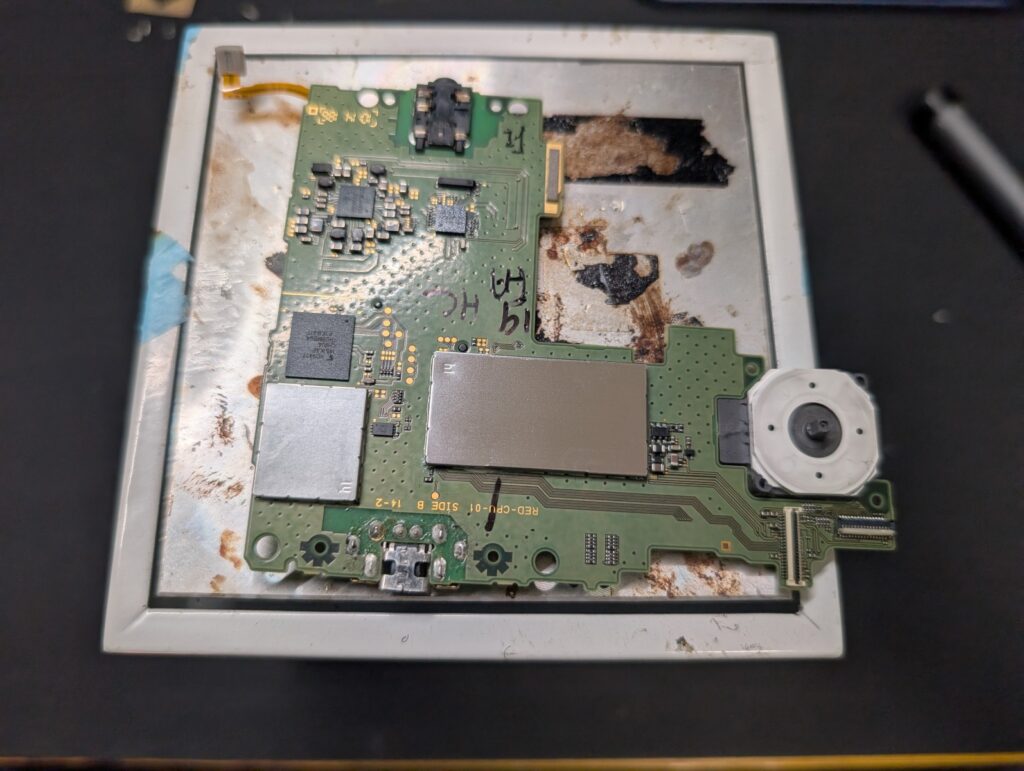

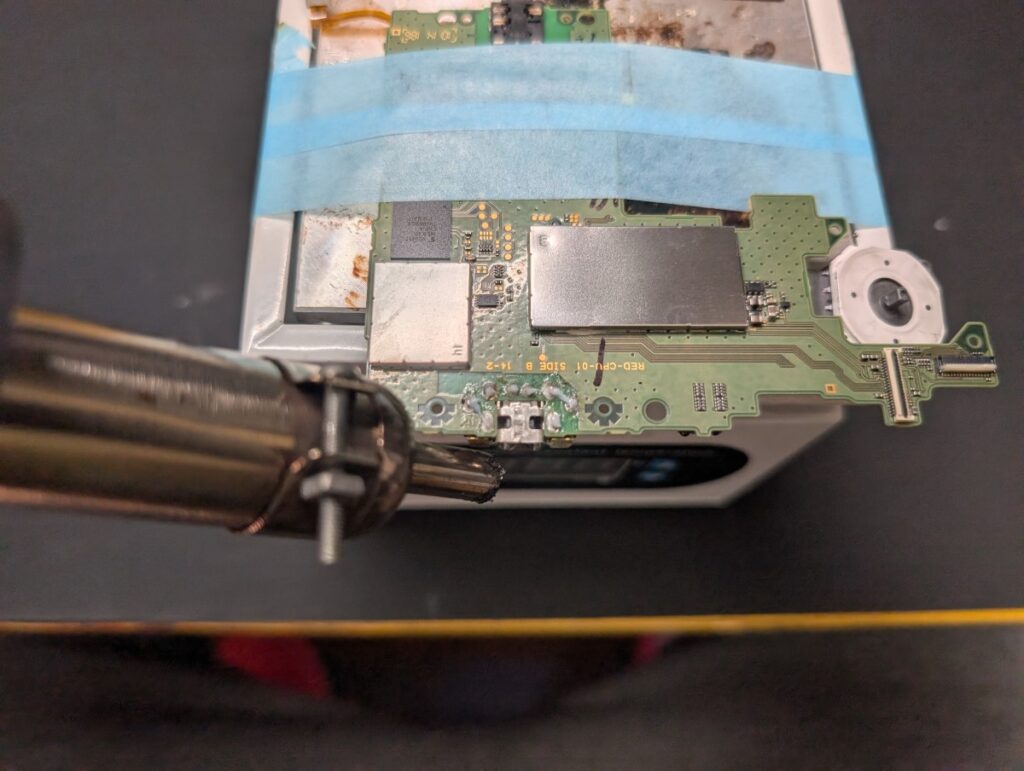

本体から基板を取り出した後は、
適当な台の上に基板を乗せ、浮かせた状態で作業を行います。

机の上に直接置いた状態よりも、こちらの方が作業しやすいためです。

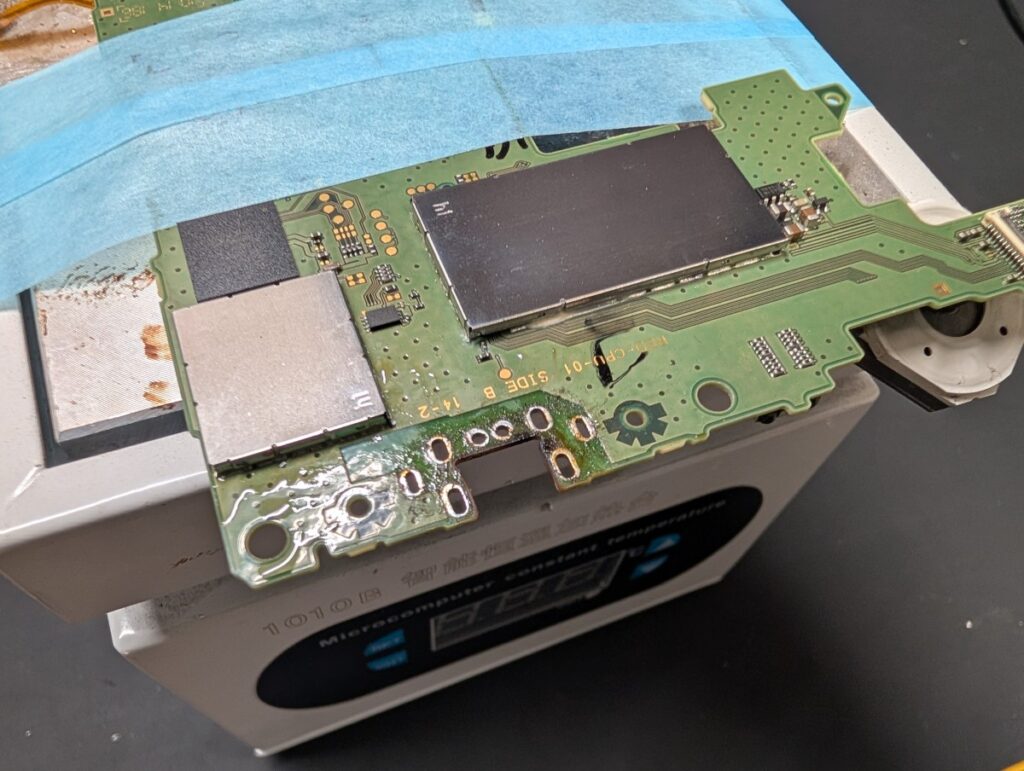

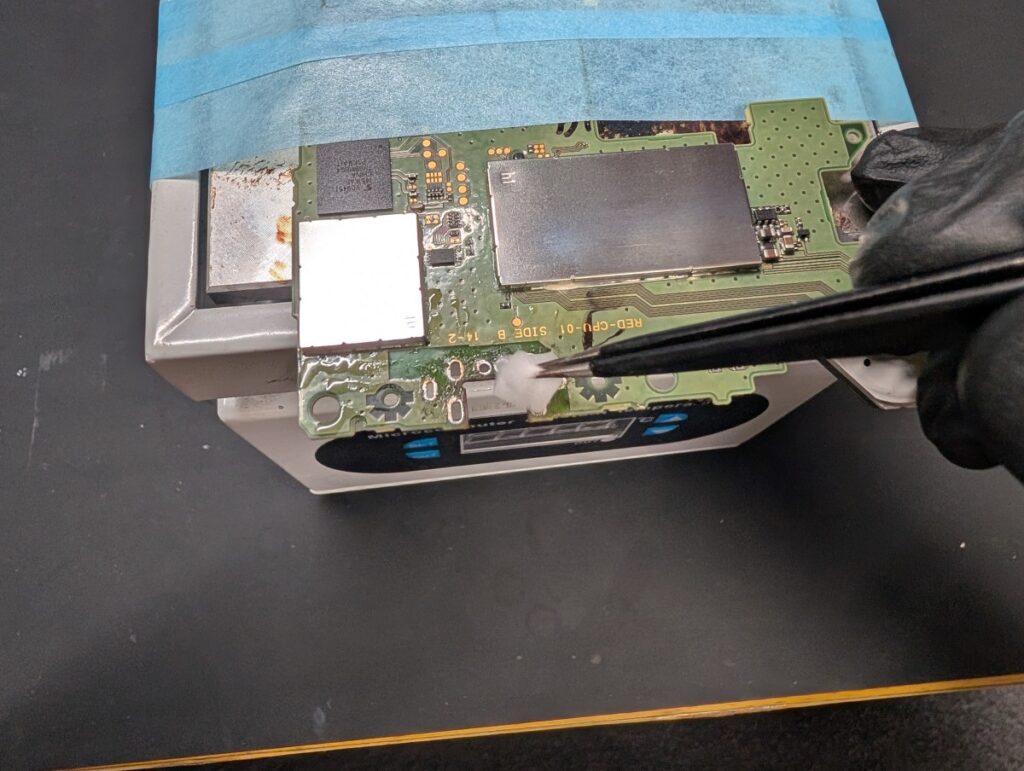

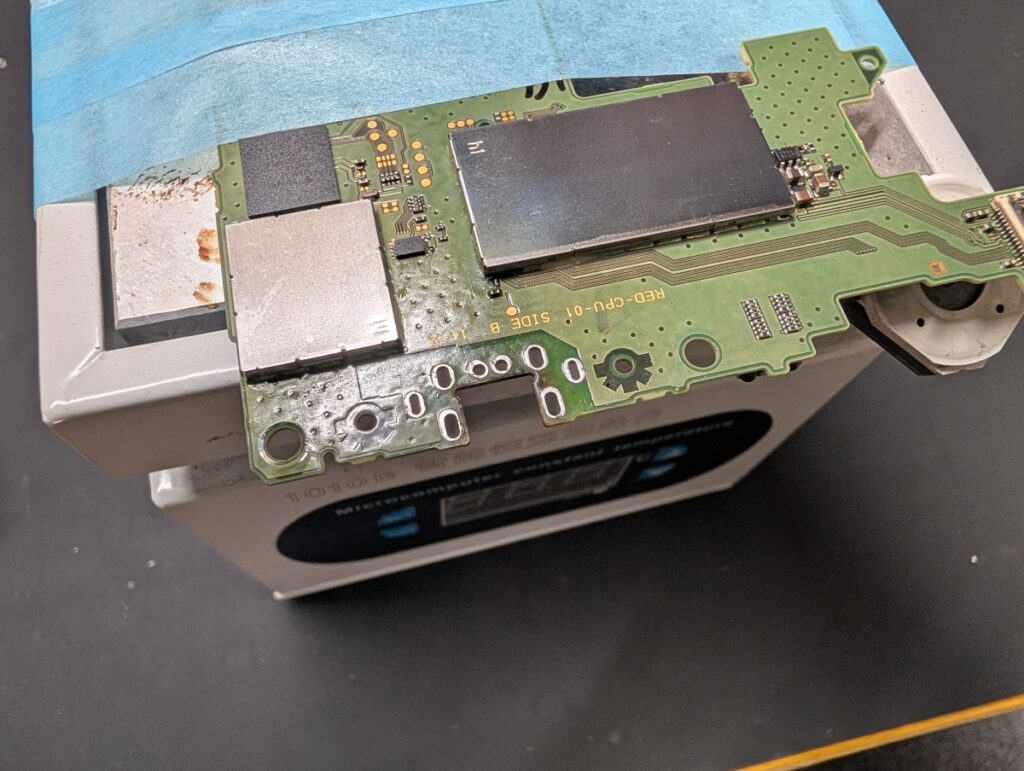

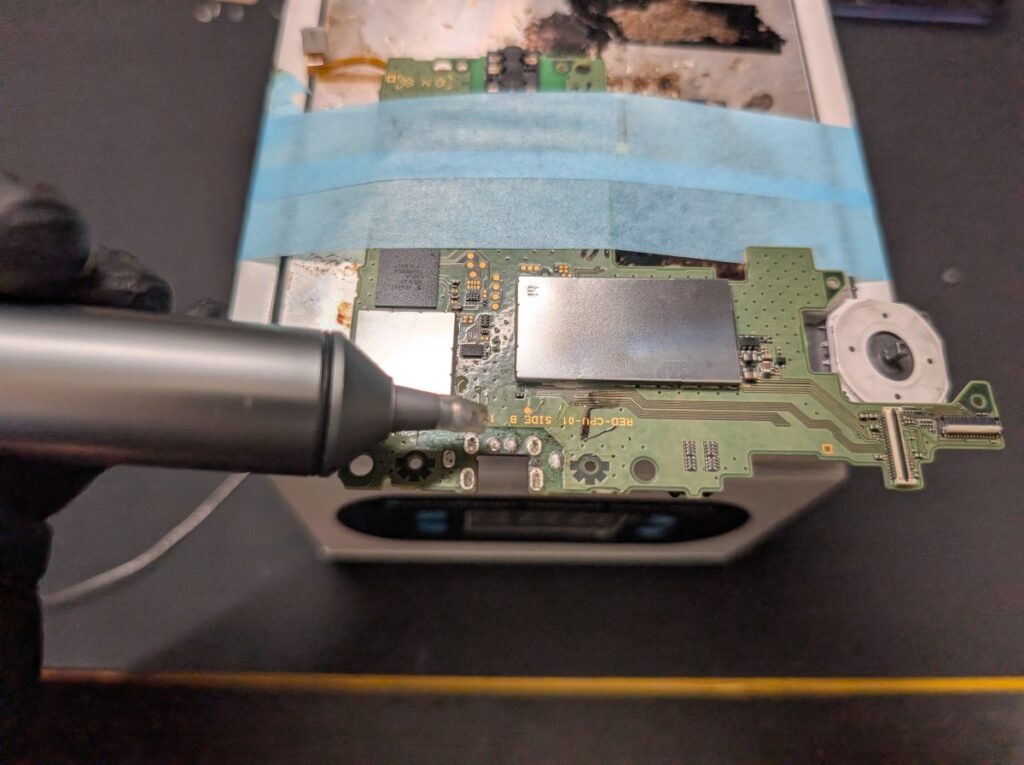

残ったハンダの除去と清掃

充電ポートを取り外した後は、

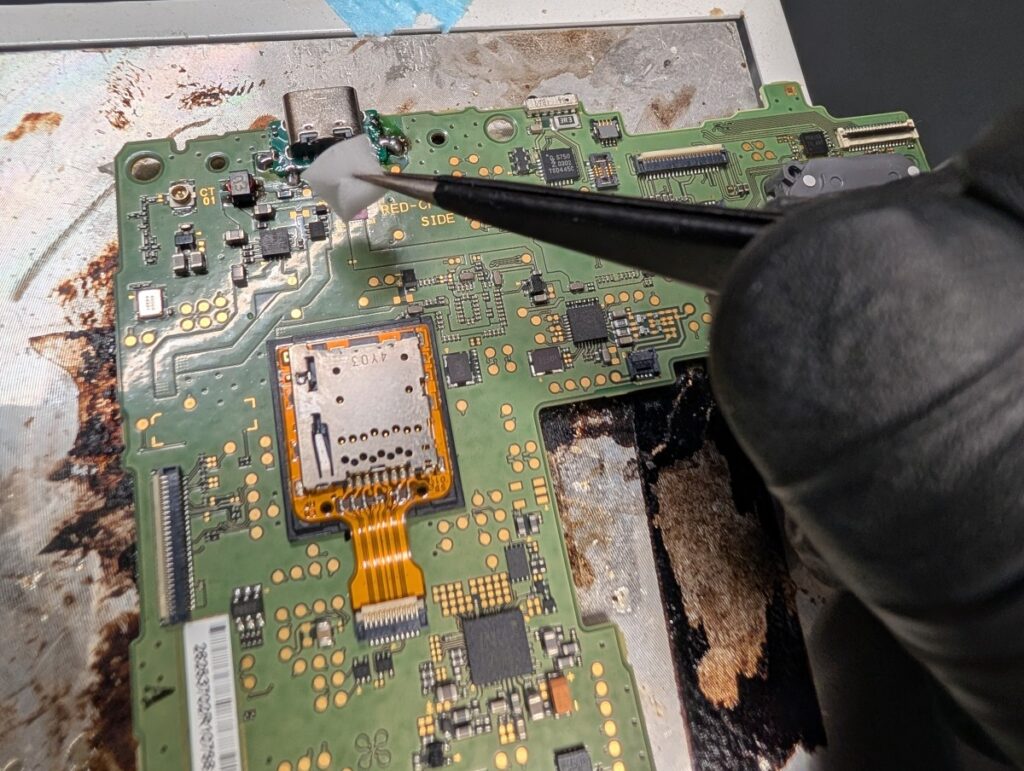

基板に残ったハンダを除去し、フラックスクリーナーを使用して清掃を行います。

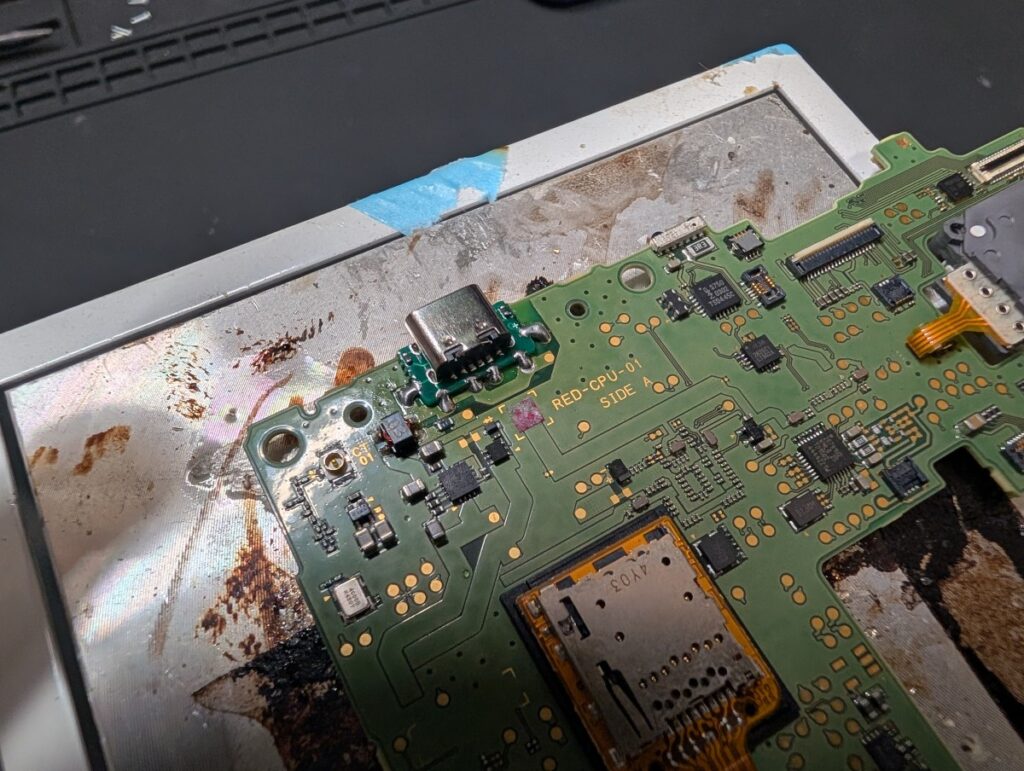

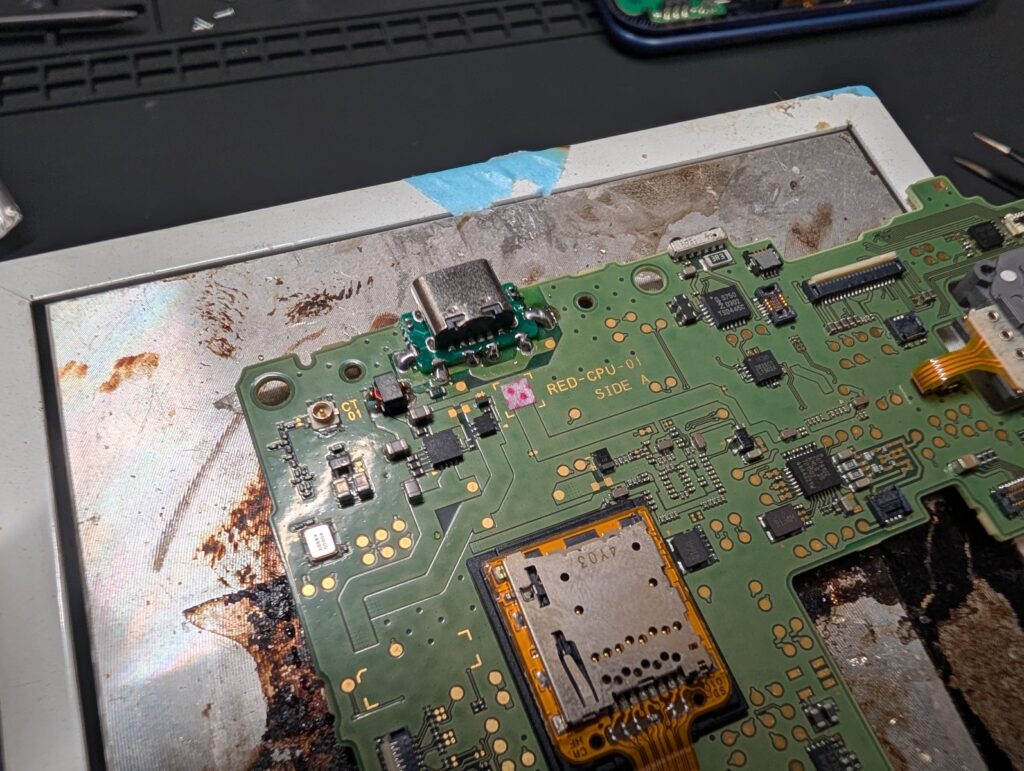

Type-C充電ポートを取り付ける

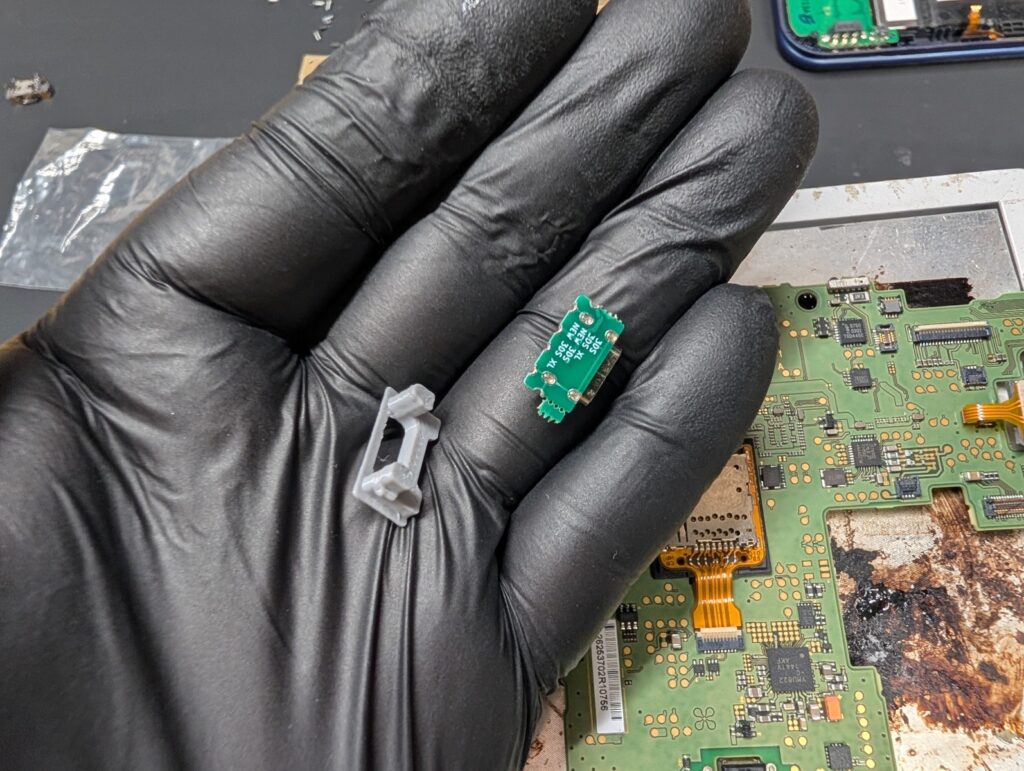

今回は、小型基板付きのType-Cポートを使用します。

従来のポート単体タイプは、ポートの足だけで固定する構造となっているため、
ケーブルの抜き差しによって端子が浮いたり、足が曲がってしまうことがありました。

一方、今回使用する基板タイプは、
基板ごと固定できる構造となっているため、よりしっかりと固定することが可能です。

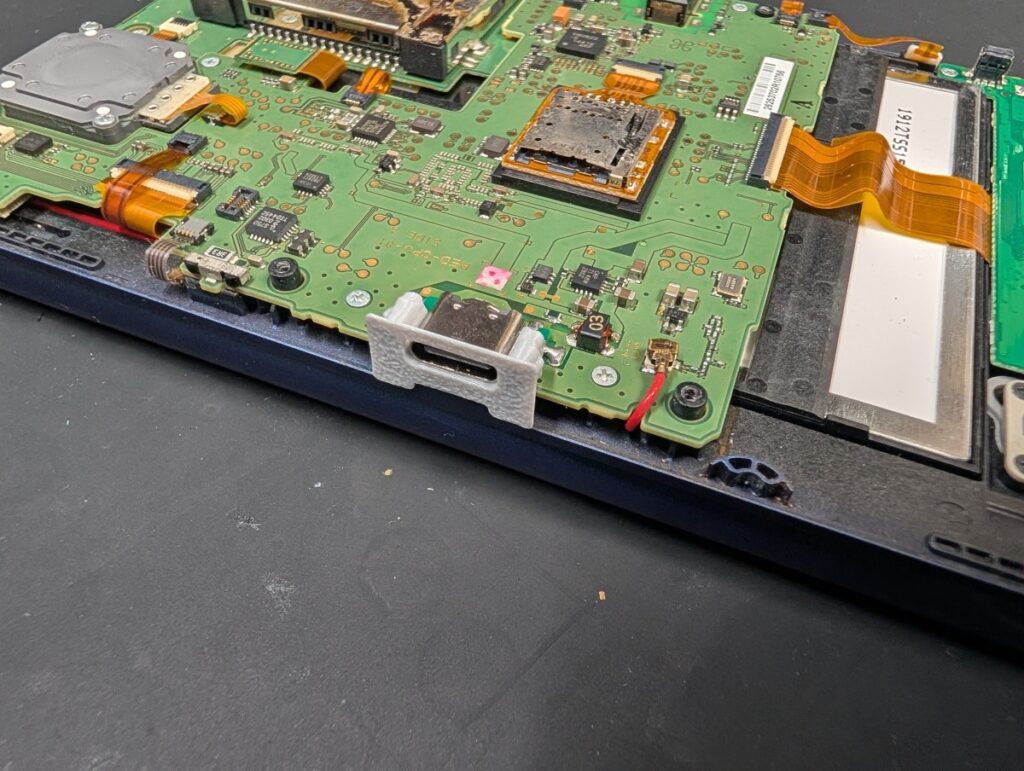

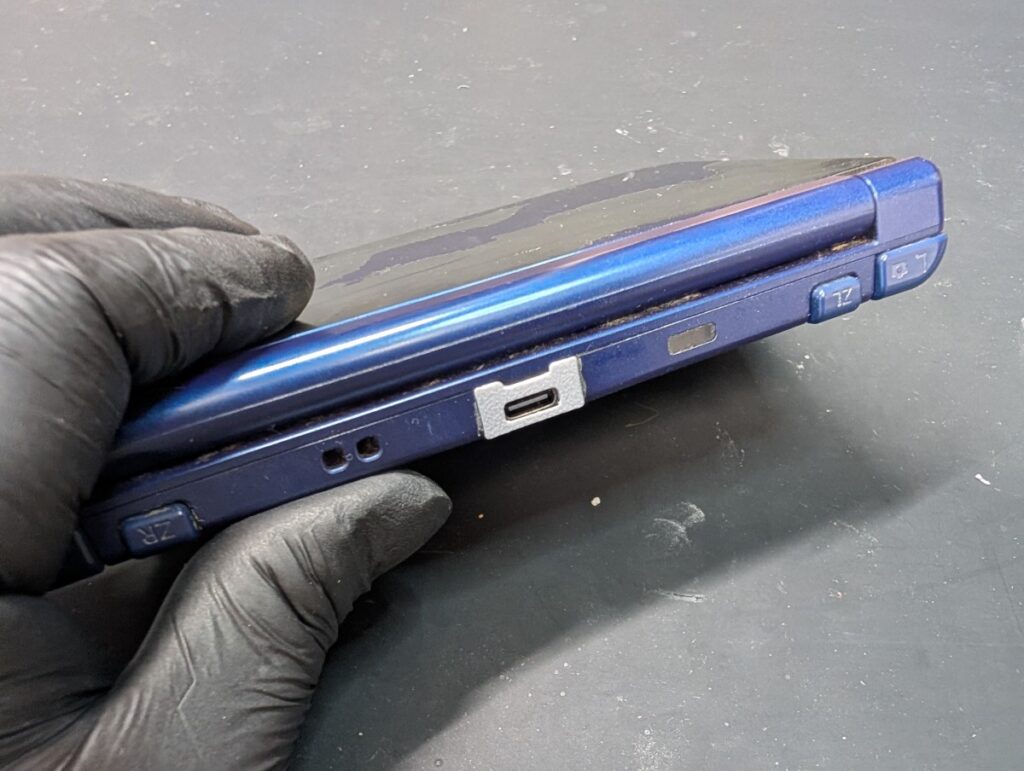

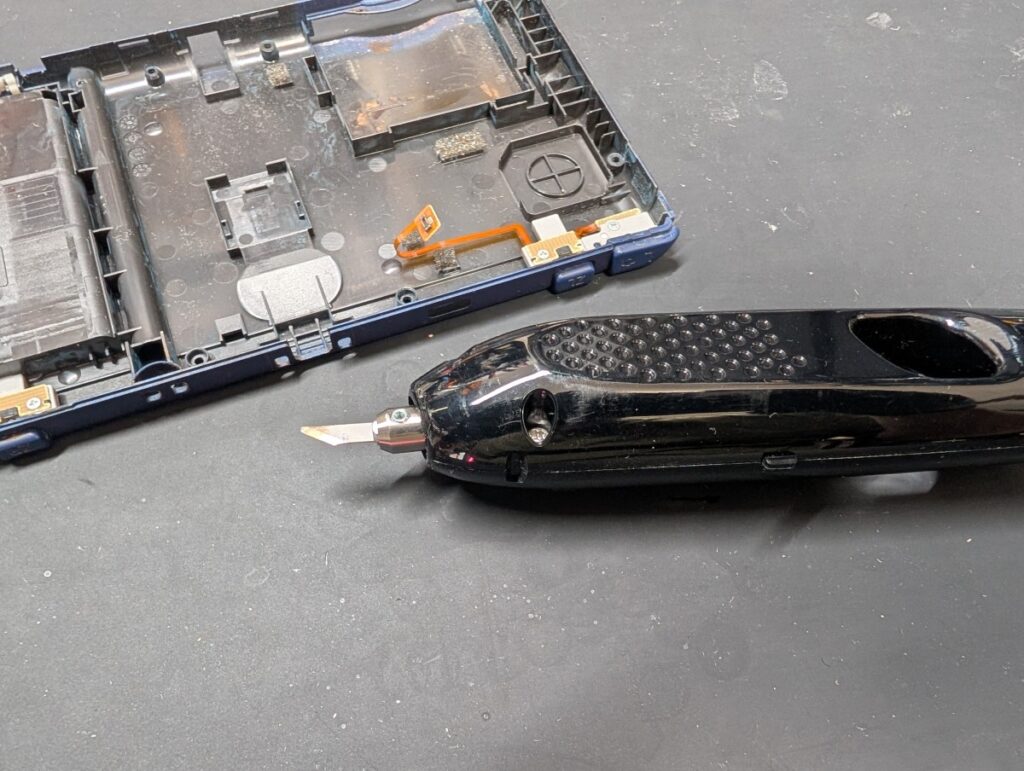

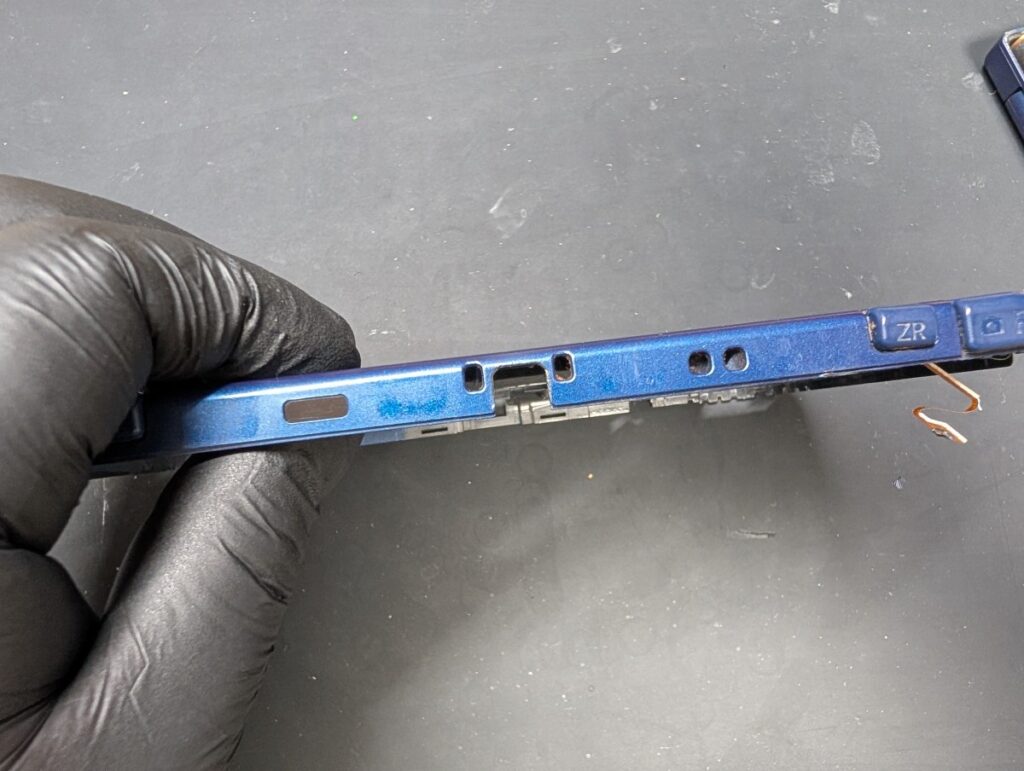

組み立てと外装の加工

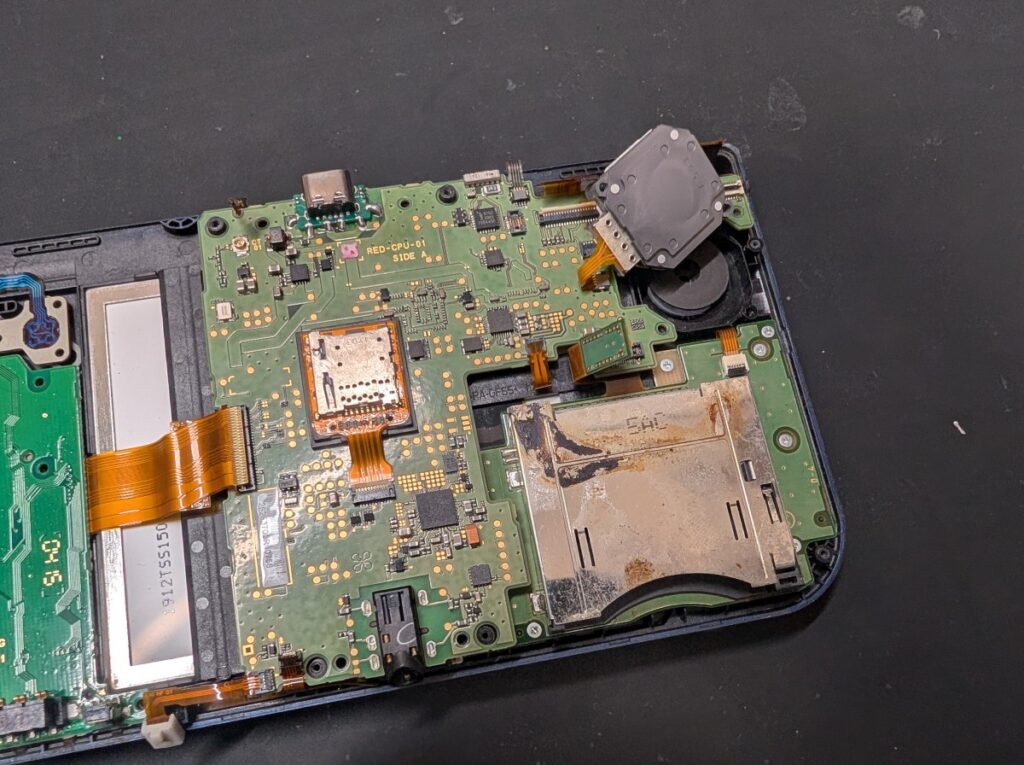

充電ポートの取り付け後は、基板を本体へ戻し、
外装の加工を行います。

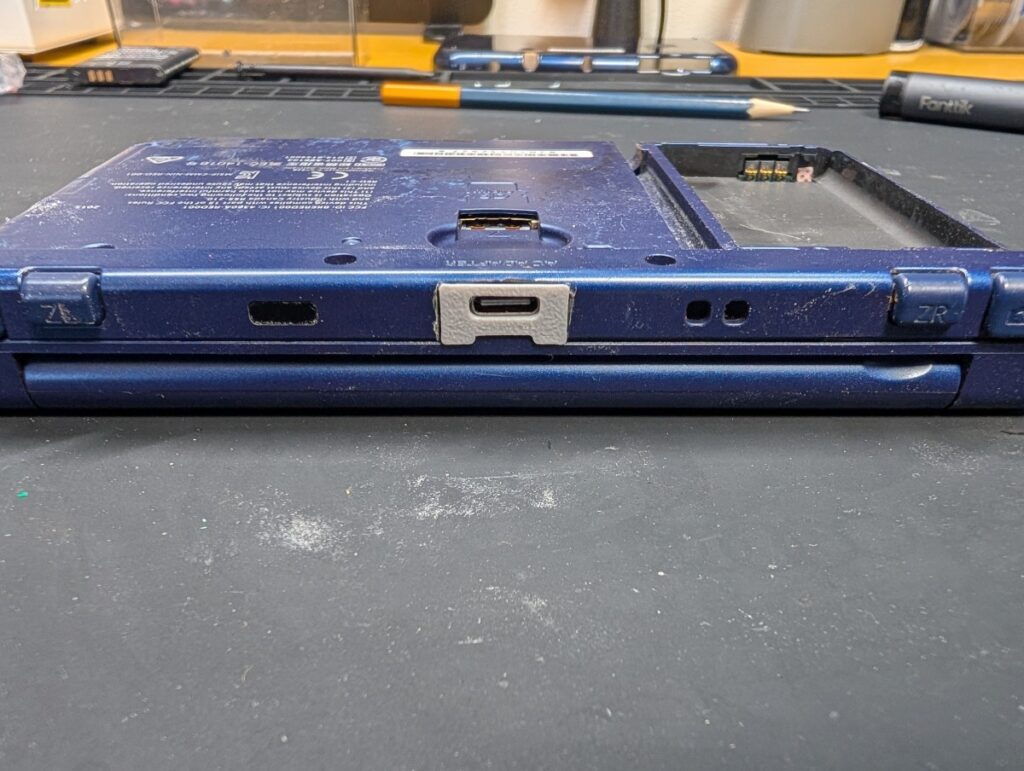

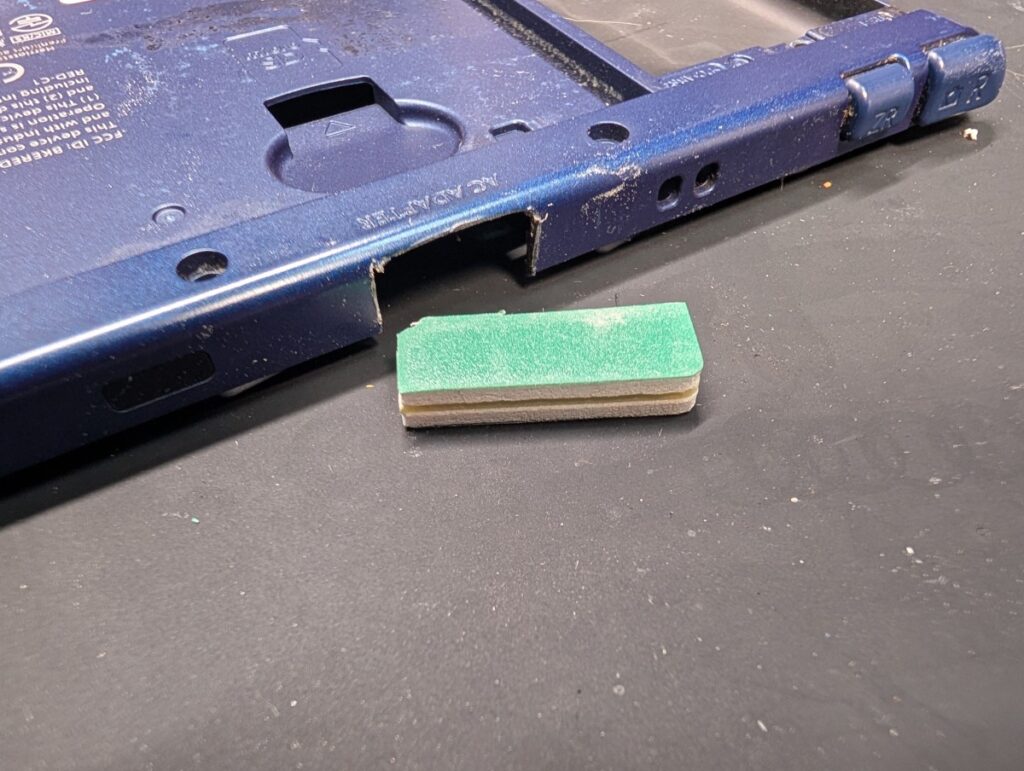

Type-Cポートと純正ポートでは大きさが異なるため、
Type-Cポートに合わせて外装を削り、
充電口を広げる必要があります。

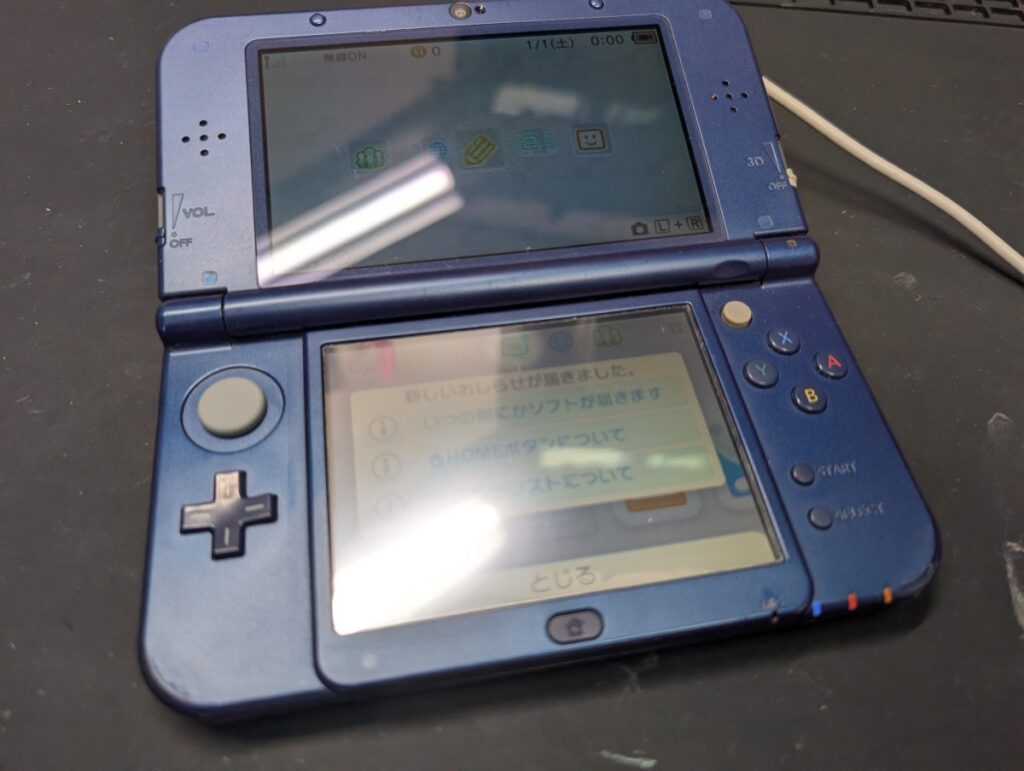

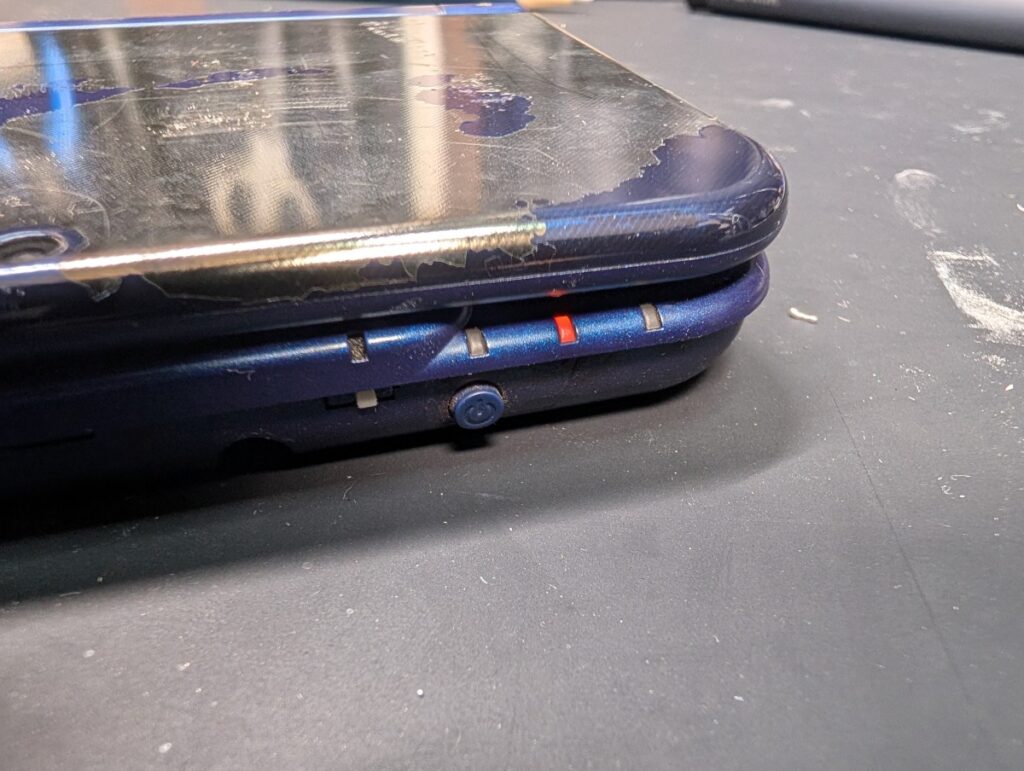

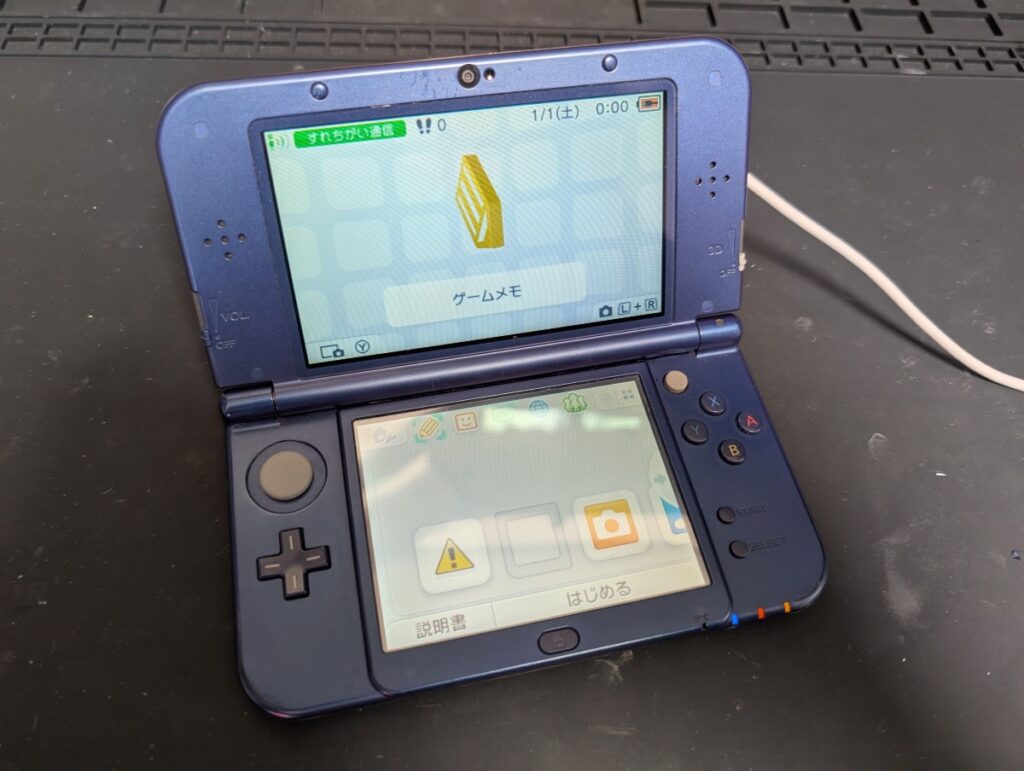

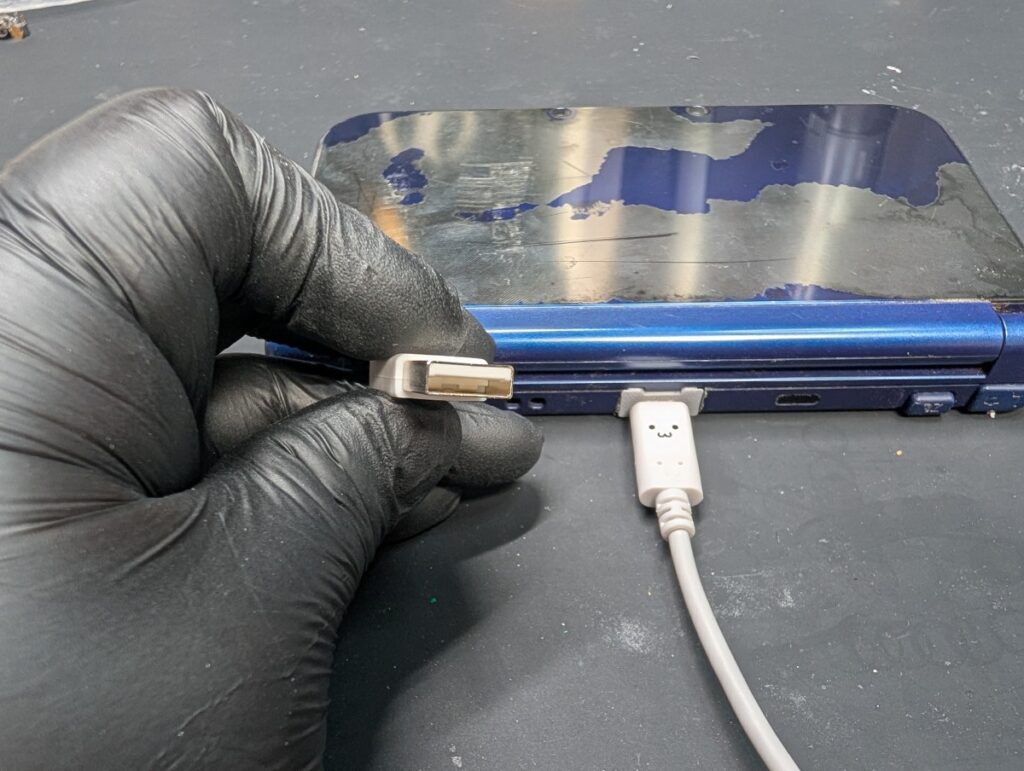

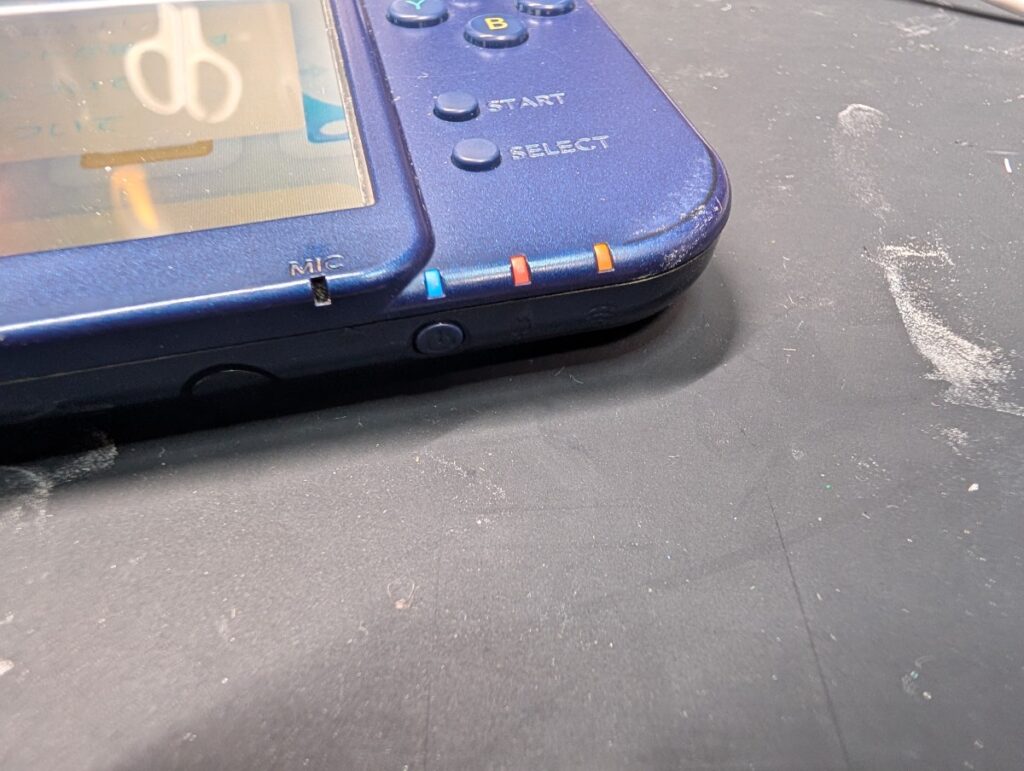

動作確認を行う

組み立てと最終確認

NEW3DSLLの修理業者をお探しの方へ

本記事では、
NEW3DSLLの純正充電ポートを、Type-Cポートへ変更するカスタマイズ事例を紹介しました。

Type-C化を行うことで、使用する充電ケーブルに汎用性が生まれ、
3DS専用の充電ケーブルを使用する必要がなくなるため、非常に便利です。

一方で、メリットばかりではありません。

最後の作業工程でも紹介したように、
Type-C化には外装を削って加工する必要があります。

そのため、純正のフォルムを重視される方にとっては、
好みが分かれるカスタマイズかと思います。

私自身も、純正の外観を崩したくないと感じる一人のため、
自分の所有物であれば、
充電できない、充電口が破損したといった場合には、
純正の充電ポートへ交換したいと考えています。

そのような方にも対応できるよう、
当社では純正充電ポート部品も在庫しております。

メリット、デメリットを踏まえたうえで、ご検討ください。
