PS Vita PCH-2000 アナログスティック交換手順｜ドリフト・反応しない修理方法

本記事では、分解から交換、動作確認までの流れを順に紹介します。

なお、本記事の内容をもとに分解・作業を行った際に発生した破損や不具合については、
当社では一切の責任を負いかねます。
作業はすべて自己責任にてお願いいたします。

また、当社では交換作業の代行も行っております。
当社にて部品をご購入いただいたお客様に限り、
割引価格での修理受付を行っておりますので、作業が難しい場合や、
作業中の破損、症状が改善しない場合はご相談ください。

目次

アナログスティックの交換で改善する症状について

以下に該当する場合は、アナログスティックの交換で改善が見込まれる症状です。

・アナログスティックを操作していないのに入力される（ドリフト）
・アナログスティックを操作しても反応しない
・アナログスティックの入力が途切れる、または不安定
・アナログスティックの操作に対して遅延がある
・特定の方向にのみ入力が入らない
・アナログスティックの中心位置がずれている
・軽く触れただけで過剰に反応する
・アナログスティックの操作感に違和感がある、引っかかりがある
・アナログスティックの動きが重い、または固い

また、アナログスティックのゴムが欠損している場合も、スティックの交換により外観および操作性の改善が可能です。

PS Vita PCH-2000 アナログスティック交換手順

まず状態を確認し、症状を確認します。
全く操作できない場合は、
アナログスティックを交換しても改善しないことがあり、この場合は基板の修理が必要です。

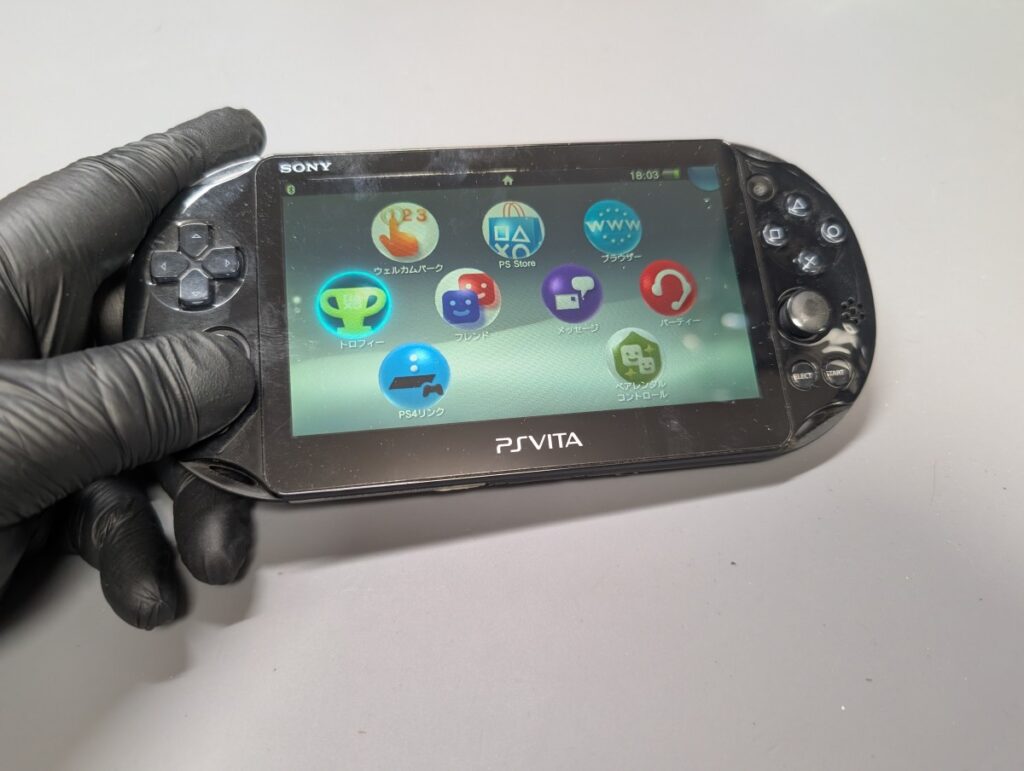

アナログスティックが誤作動を起こすPS Vita　PCH-2000の写真 — 本体を起動させて、動作確認を行います。

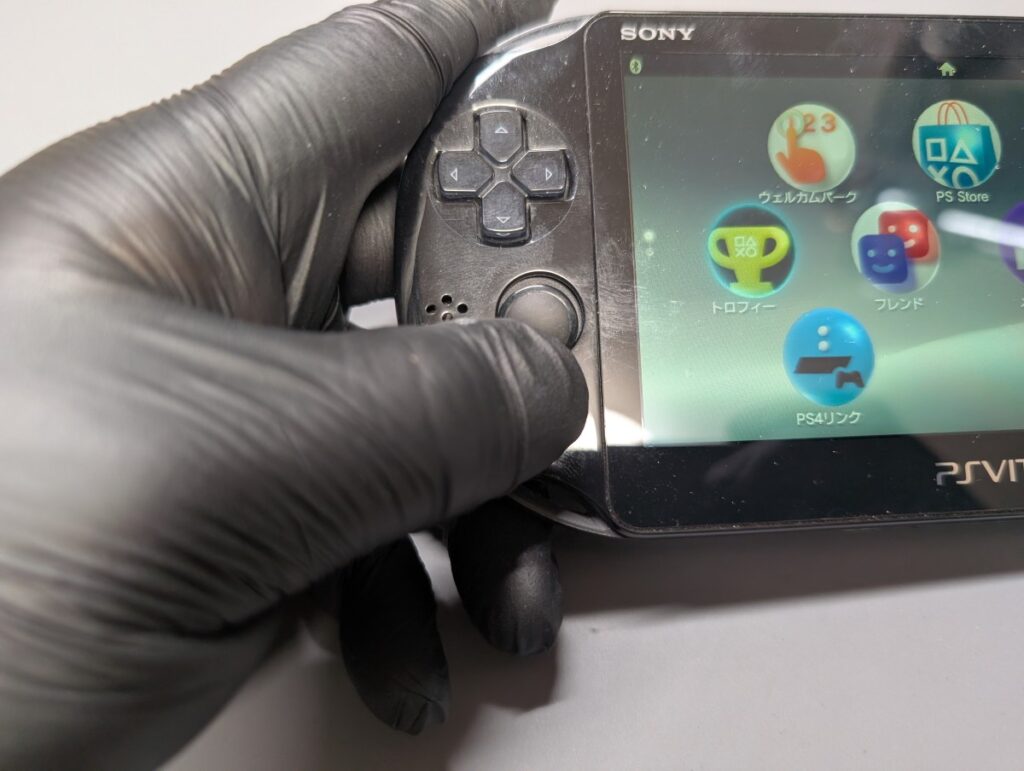

PS Vita　PCH-2000のアナログスティック誤作動の確認時の写真 — 左側のアナログスティックを操作した際、
連続して入力が発生する状態でした。

外装を固定しているネジを外す

本体を裏返し、各ネジを取り外します。

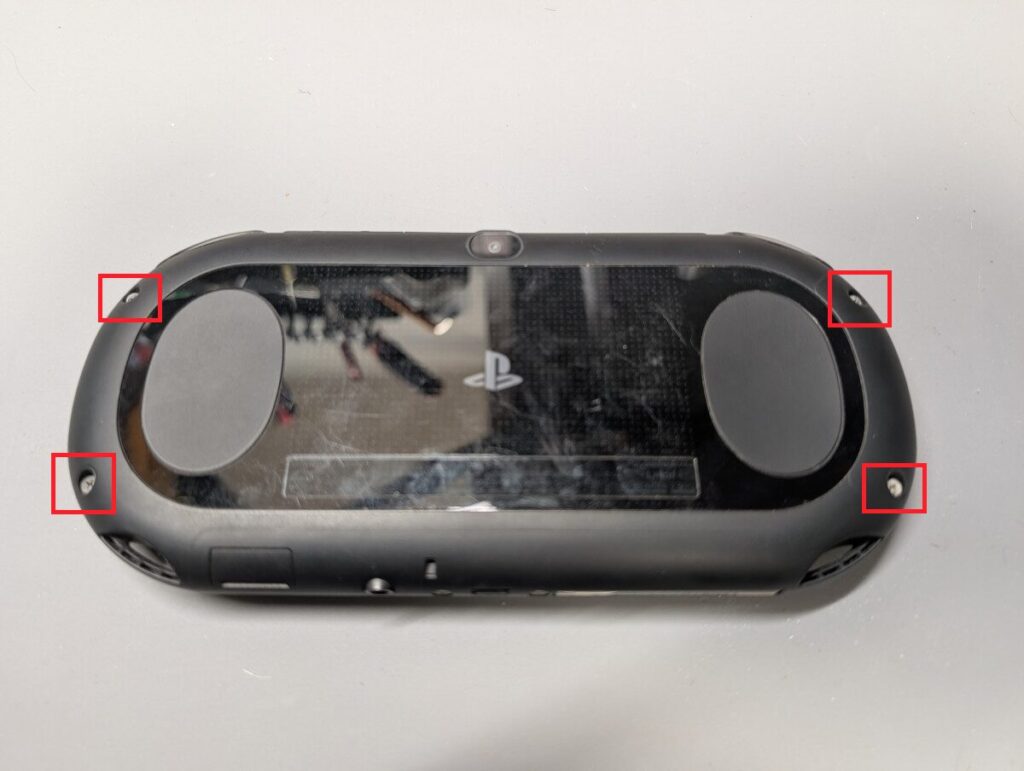

PS Vita　PCH-2000の背面カバー固定ネジの位置画像 — 裏側のネジを外します。

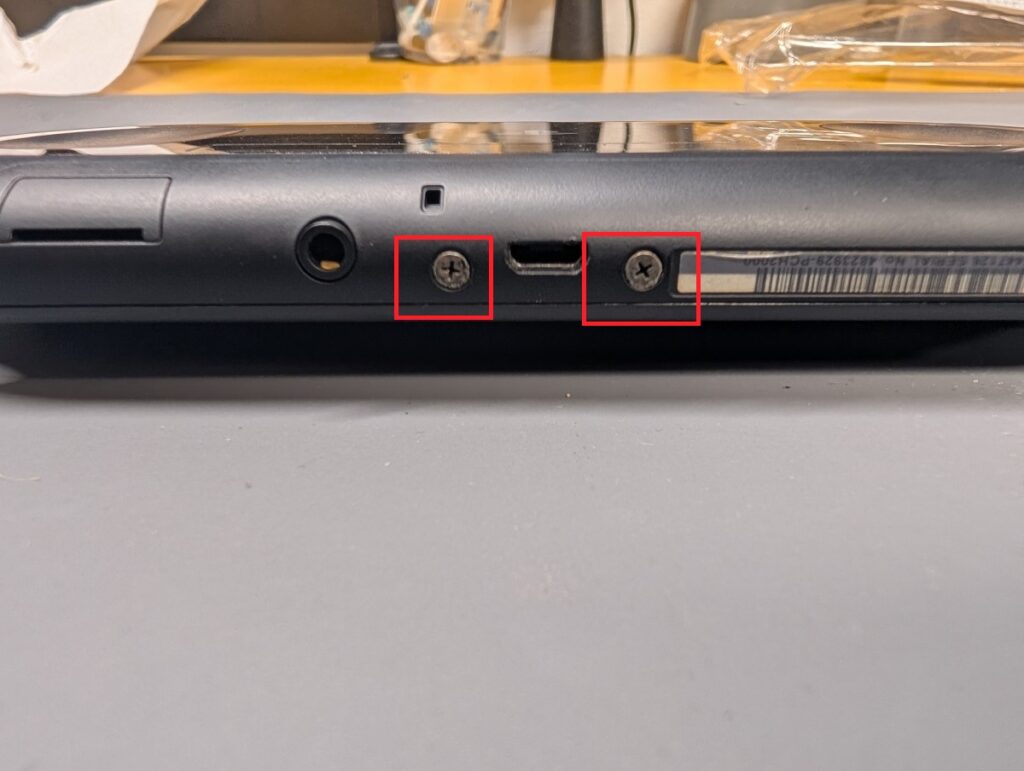

PS Vita　PCH-2000の背面カバー固定ネジの位置画像 — 側面のネジを外します。

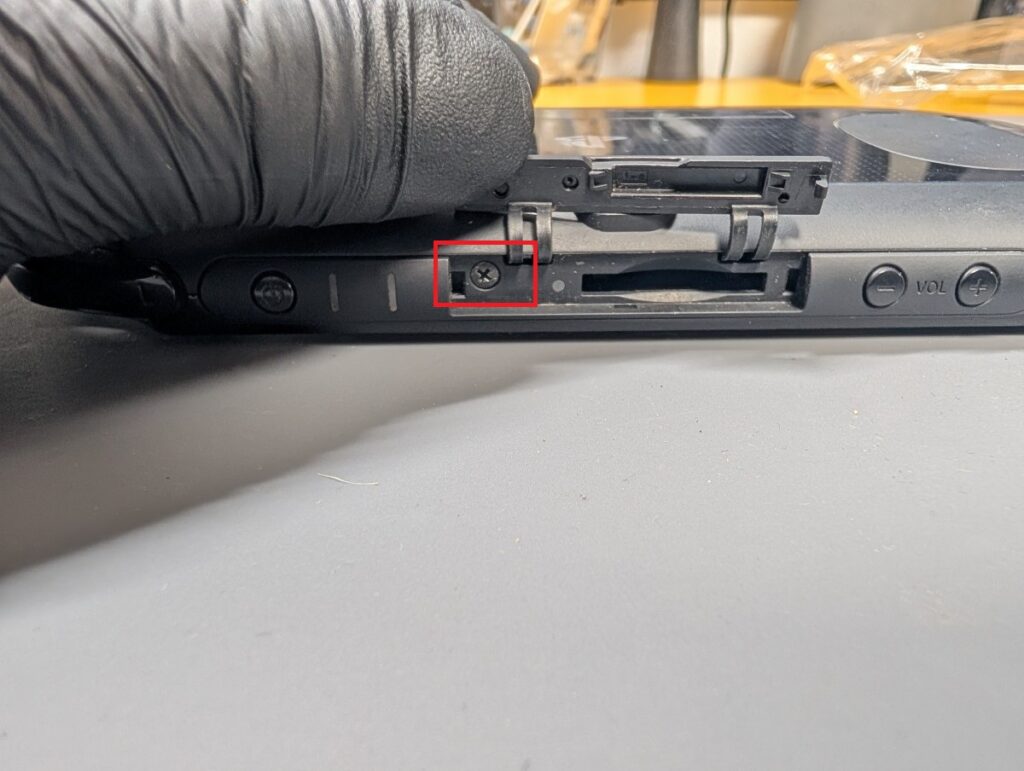

PS Vita　PCH-2000の背面カバー固定ネジの位置画像 — カードスロットのカバー内にあるネジを外します。

あわせて読みたい

アナログスティックが誤作動を起こすPS Vita PCH-2000の修理事例正常に起動はするものの、左側のアナログスティックが反応せず、まれに反応することはあるものの、連続で入力が入ってしまう不具合のあるPS Vita PCH-2000の修理をご依…

背面タッチパッド（カバー）を外す

LRボタン付近から分解ツールを差し込み、背面カバーを取り外します。

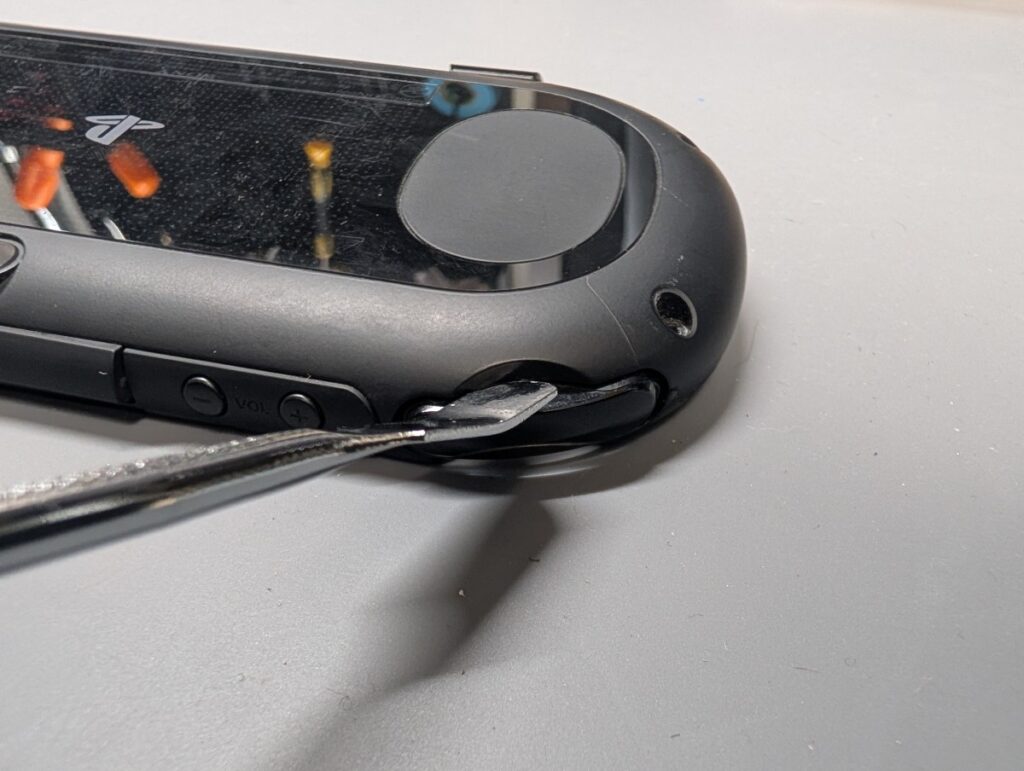

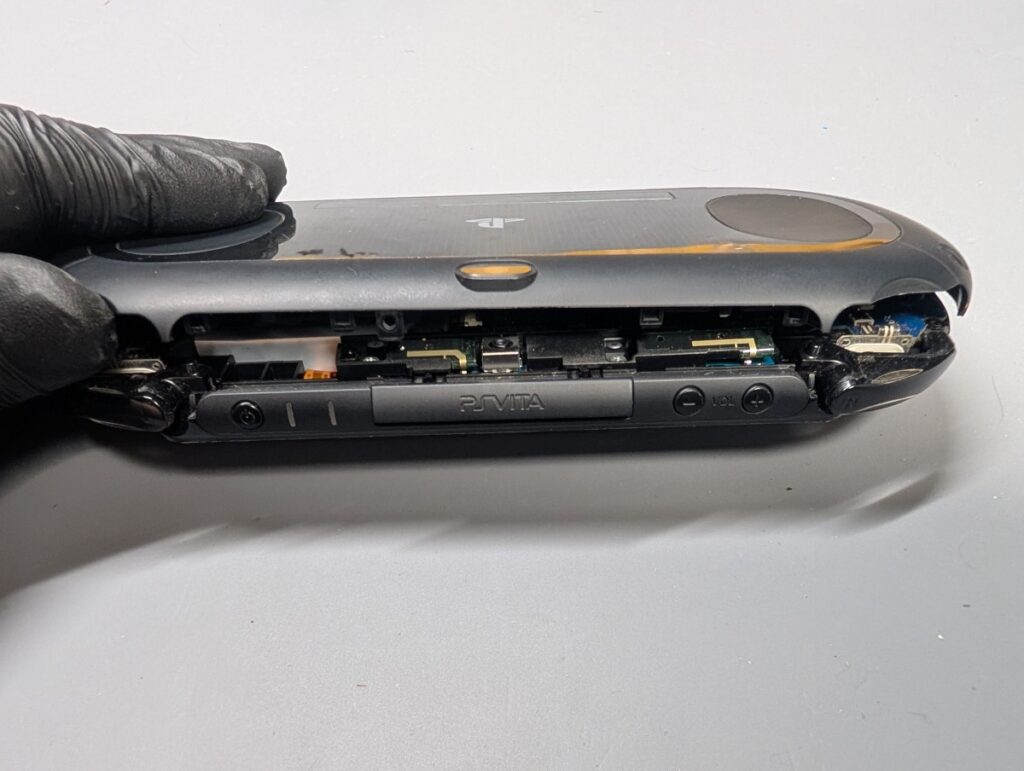

PS Vita　PCH-2000の背面カバーを取り外し時の写真 — LRボタンの隙間に分解ツールを差し込んで、
背面カバーを浮かせます。

PS Vita　PCH-2000の背面カバーを取り外し時の写真 — 順に浮かせていきます。

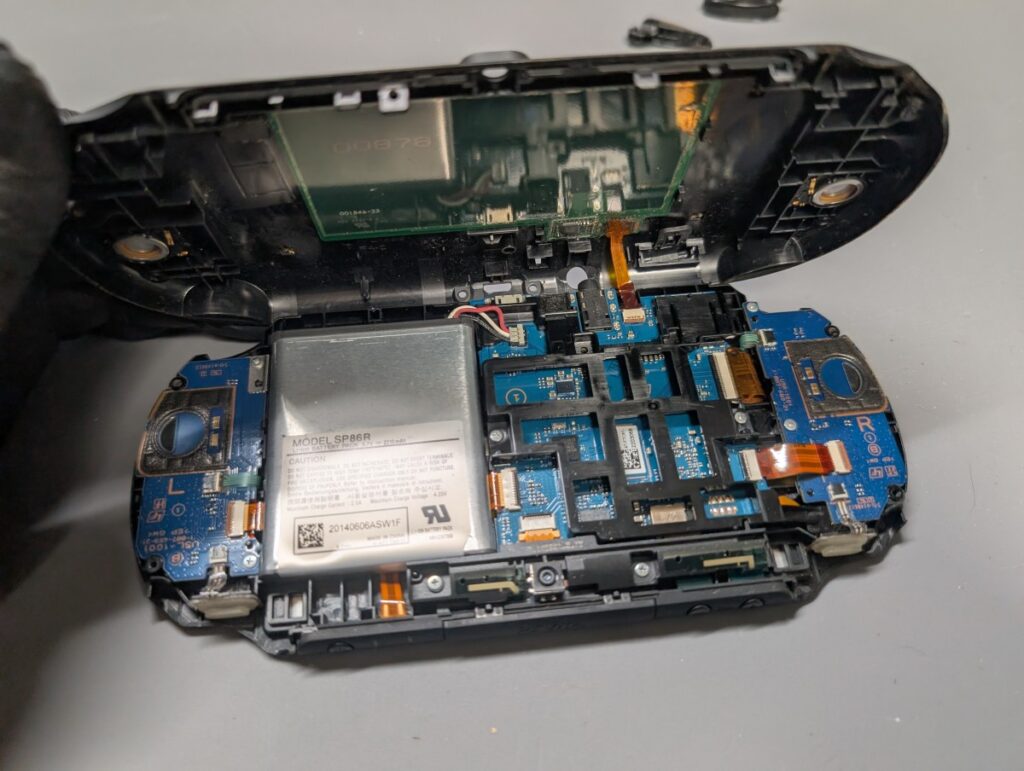

PS Vita　PCH-2000の背面カバーを取り外し後にケーブルを抜いているときの写真 — 背面カバーを持ち上げて、基板と接続されているケーブルを外します。

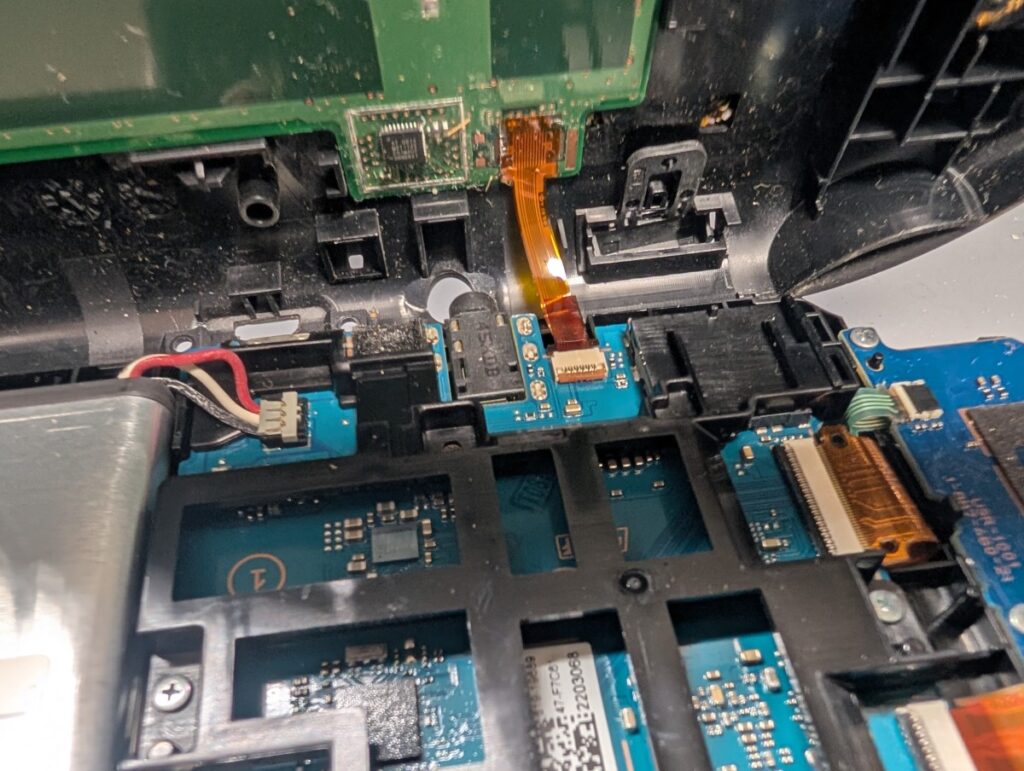

PS Vita　PCH-2000の背面カバーを取り外し後にケーブルを抜いているときの写真 — 手前側からラッチを起こして、ケーブルを抜きます。

バッテリーを取り外す

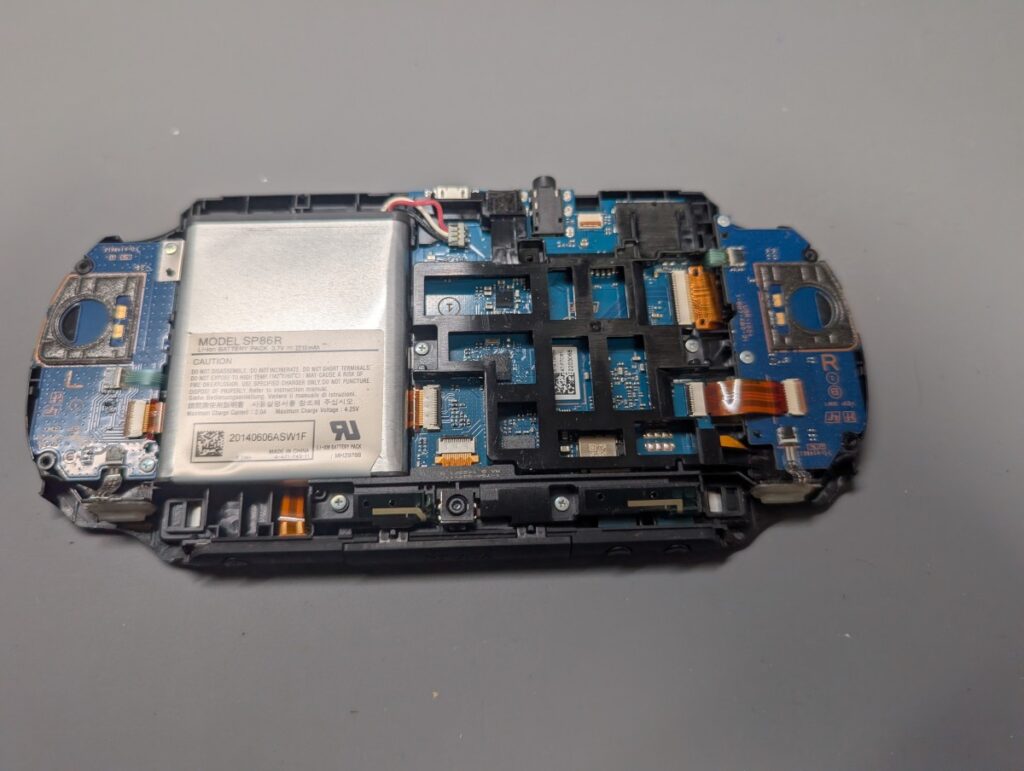

PS Vita　PCH-2000の内部の写真 — バッテリーを外します。

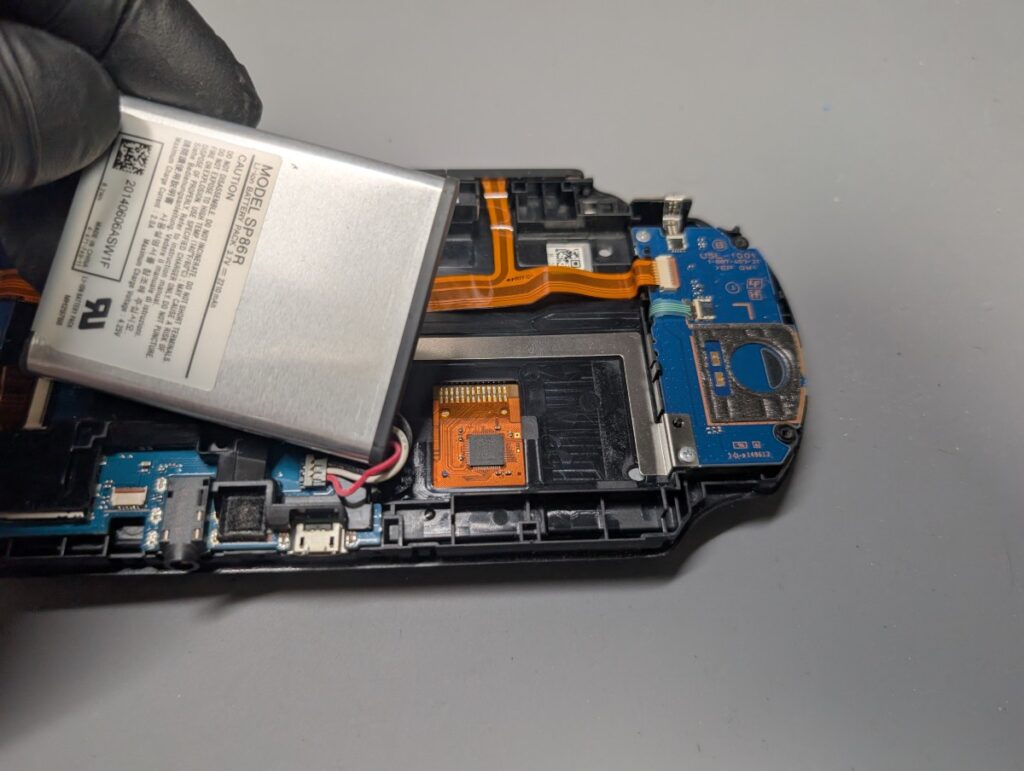

PS Vita　PCH-2000のバッテリー取り外し時の写真 — バッテリーを浮かせ、基板と接続されているケーブルを取り外します。

該当するアナログスティックの基板を外す

不具合が発生している側のアナログスティック上部の基板を取り外します。
本記事では、左側のアナログスティックを交換します。

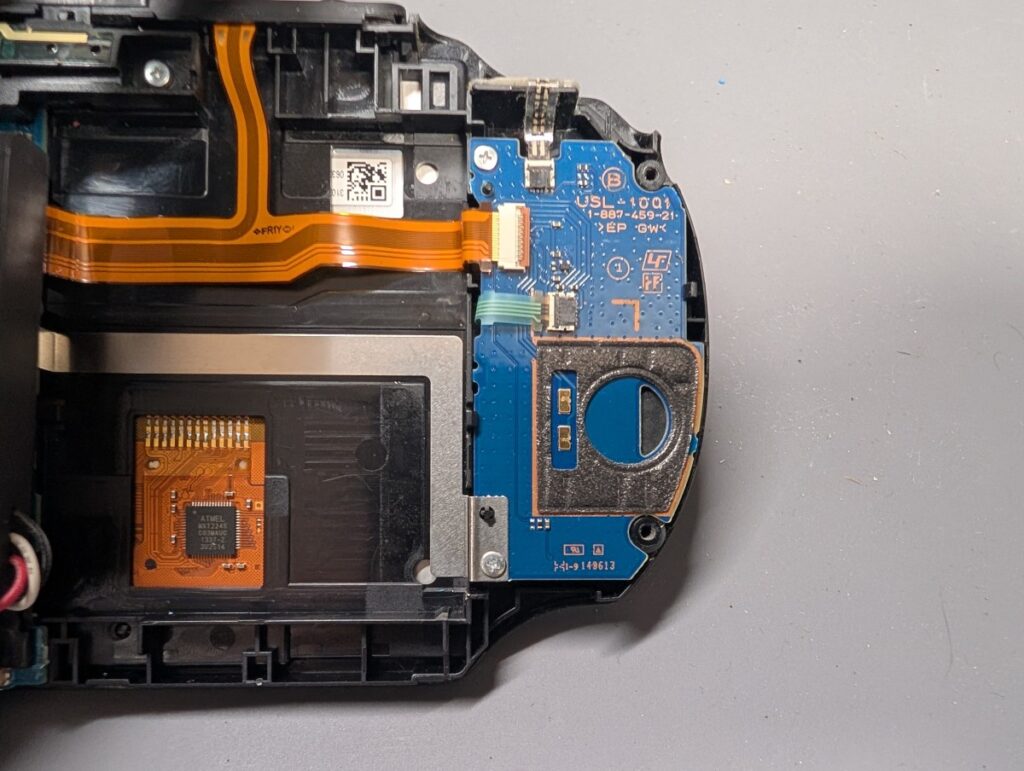

PS Vita　PCH-2000の左側アナログスティック基板の写真 — Lボタン、メイン基板と接続されているケーブル、
アナログスティックケーブルを基板から外し、
固定ネジを外します。

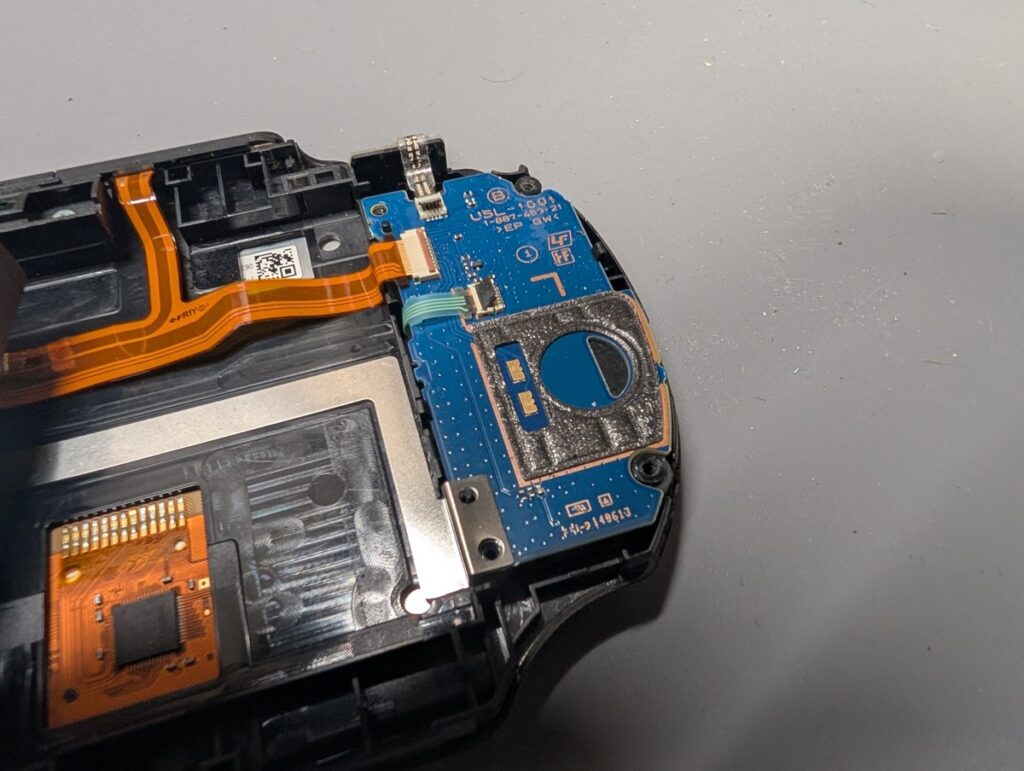

PS Vita　PCH-2000の左側アナログスティック基板のケーブルを抜いているときの写真 — ケーブルを外した後は、本体のツメを押して
基板を外します。

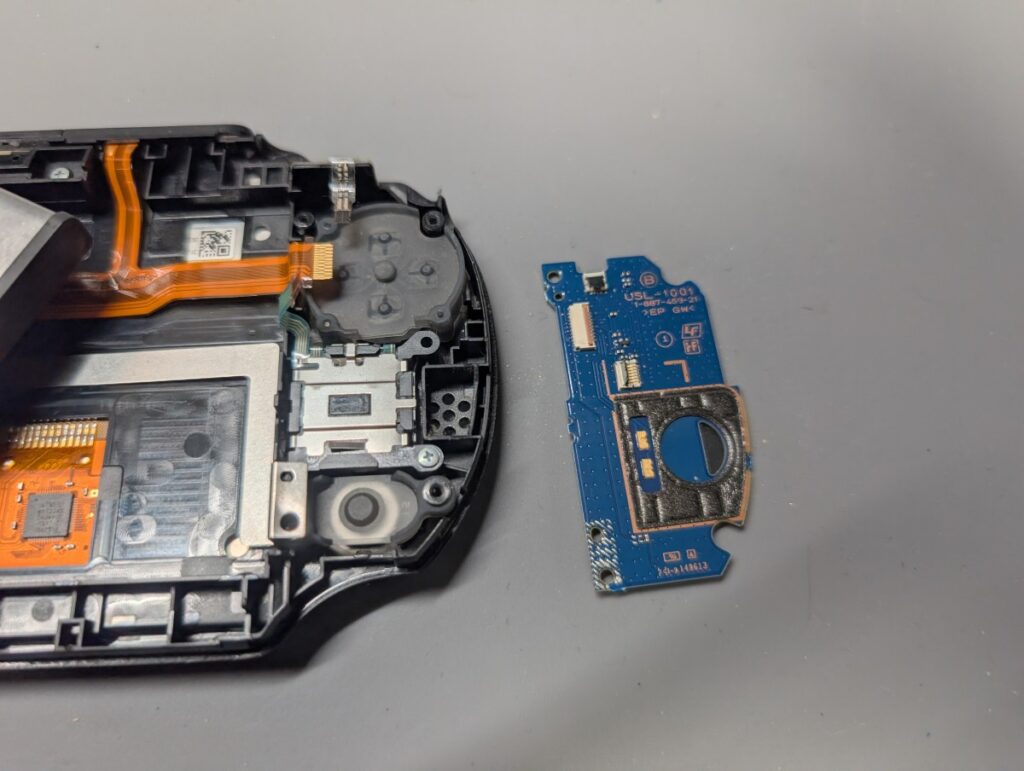

PS Vita　PCH-2000の左側アナログスティック基板を取り外し後の写真 — 基板下にある、アナログスティックの固定ネジを外し、
アナログスティックを取り外します。

あわせて読みたい

操作していないのに入力される。PS Vitaのスティック誤作動修理アナログスティックに触れていないにもかかわらず勝手に動き、一度操作すると連続で入力されてしまう症状が発生しているPS Vita PCH-2000の修理をご依頼いただきました…

アナログスティックを交換する

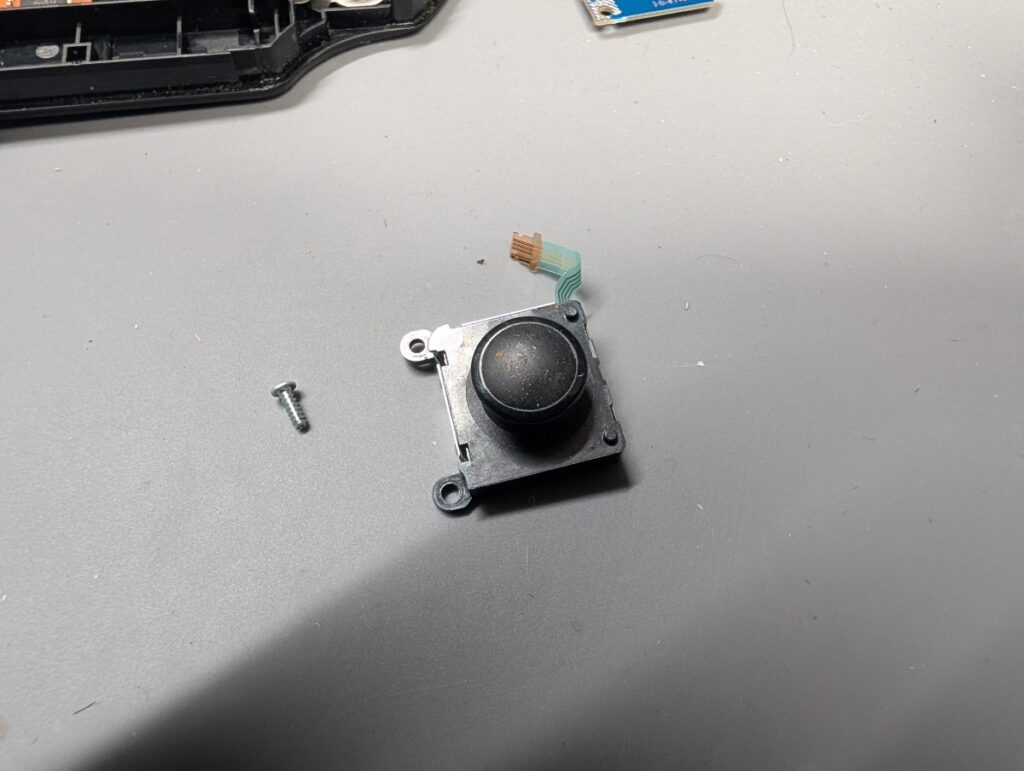

PS Vita　PCH-2000の左側アナログスティックの写真 — こちらが故障しているアナログスティック。

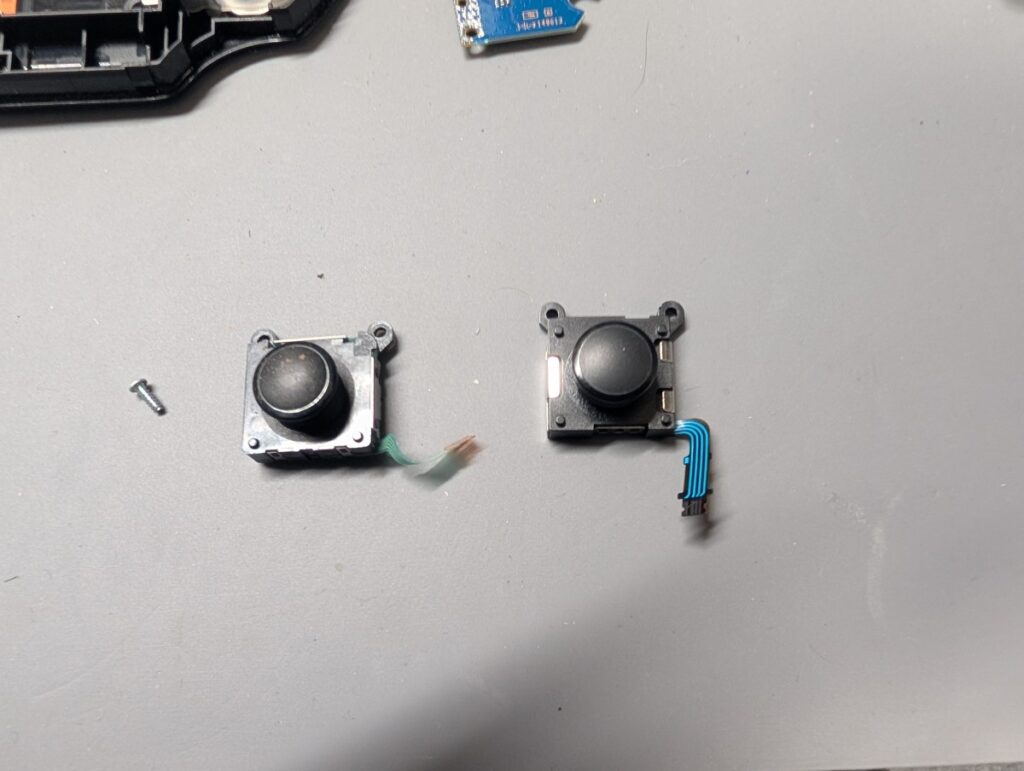

PS Vita　PCH-2000の左側アナログスティックの古いのと新しい物の比較写真 — 新しいアナログスティックと入れ替えます。

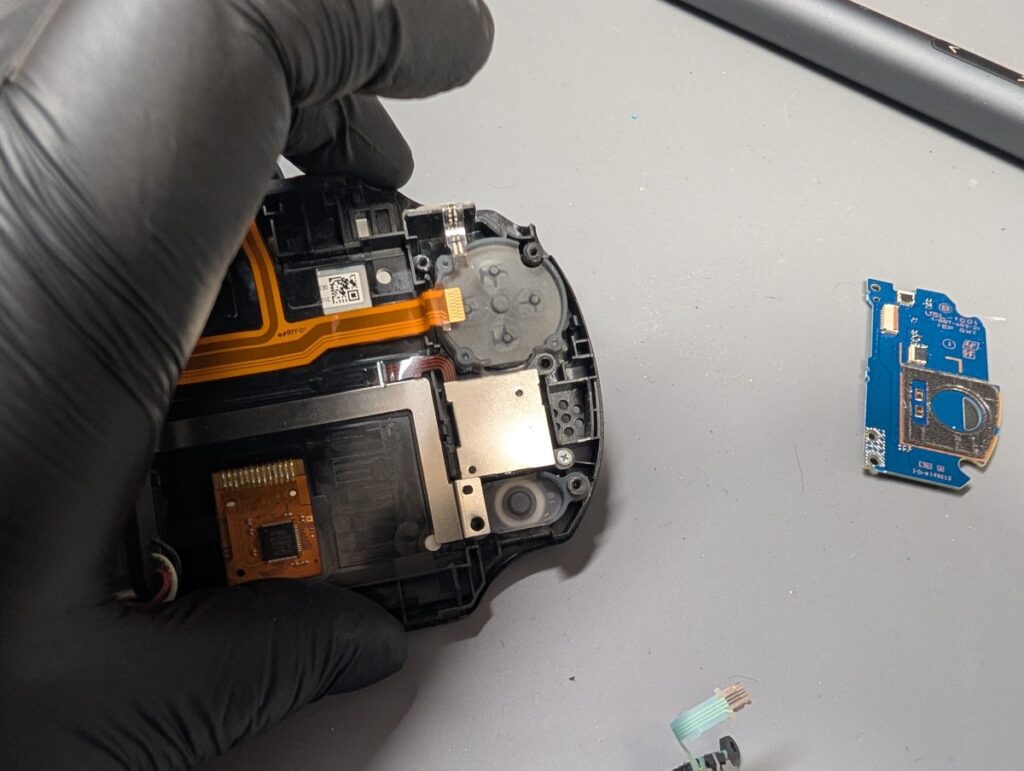

PS Vita　PCH-2000の左側アナログスティックを交換しているときの写真 — 本体を浮かせた状態で、アナログスティックを取り付けて
ネジで固定します。

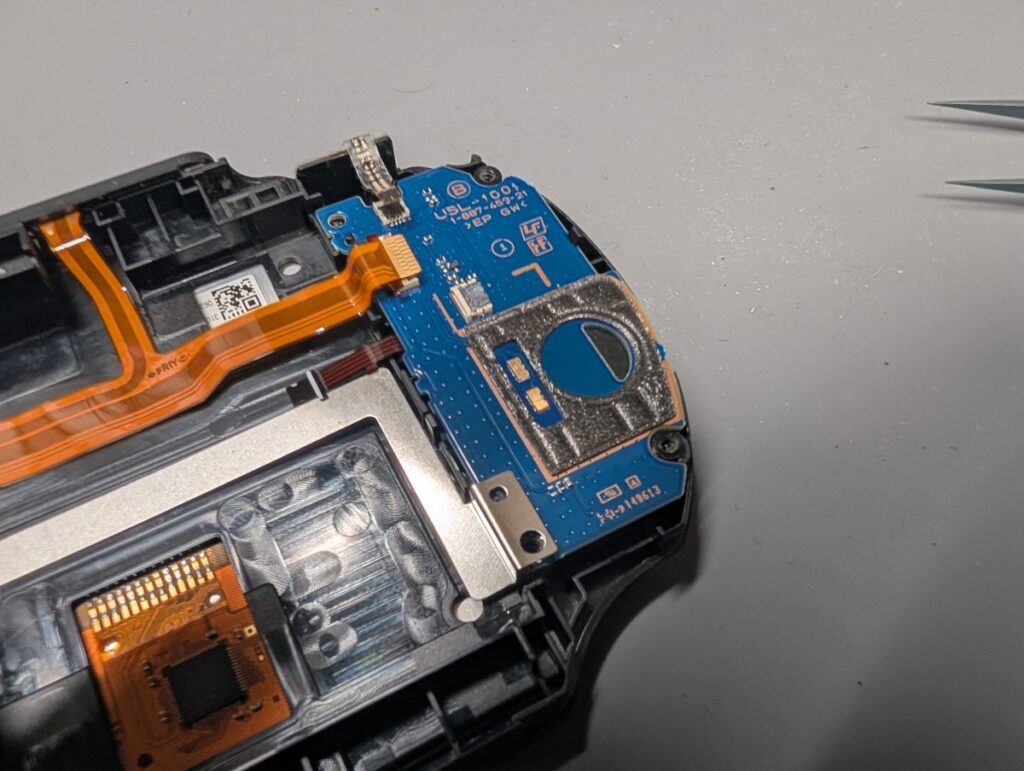

PS Vita　PCH-2000の左側アナログスティックを交換後に基板を取り付けているときの写真 — 丁寧にケーブルを接続します。

組み立てと動作確認

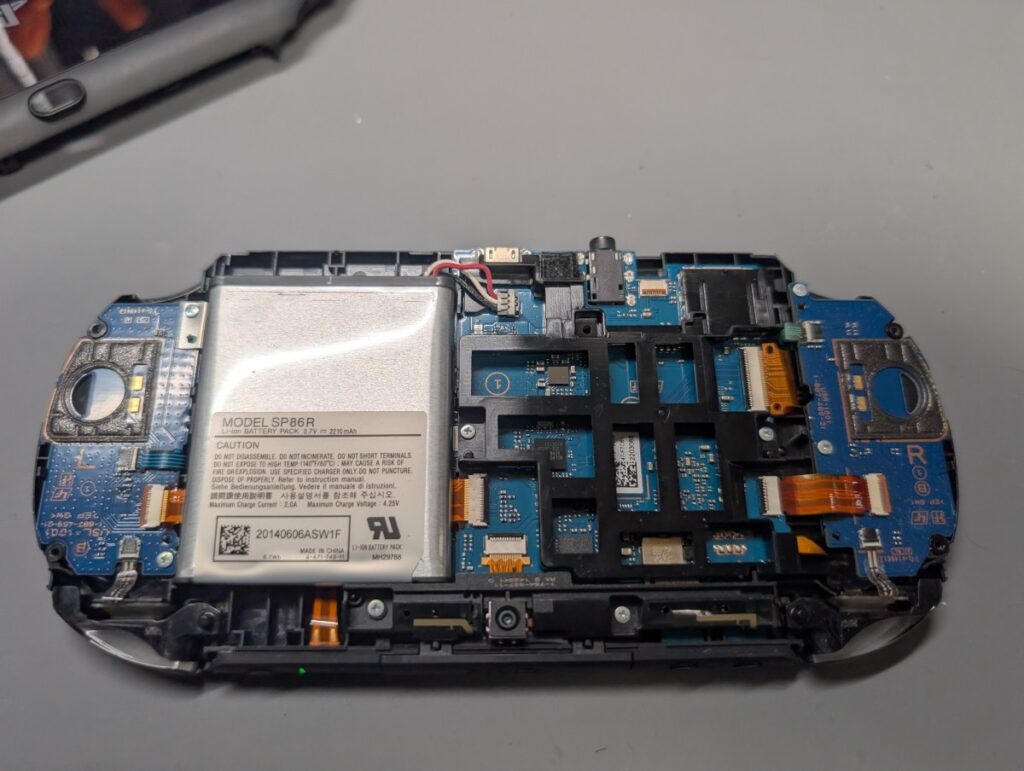

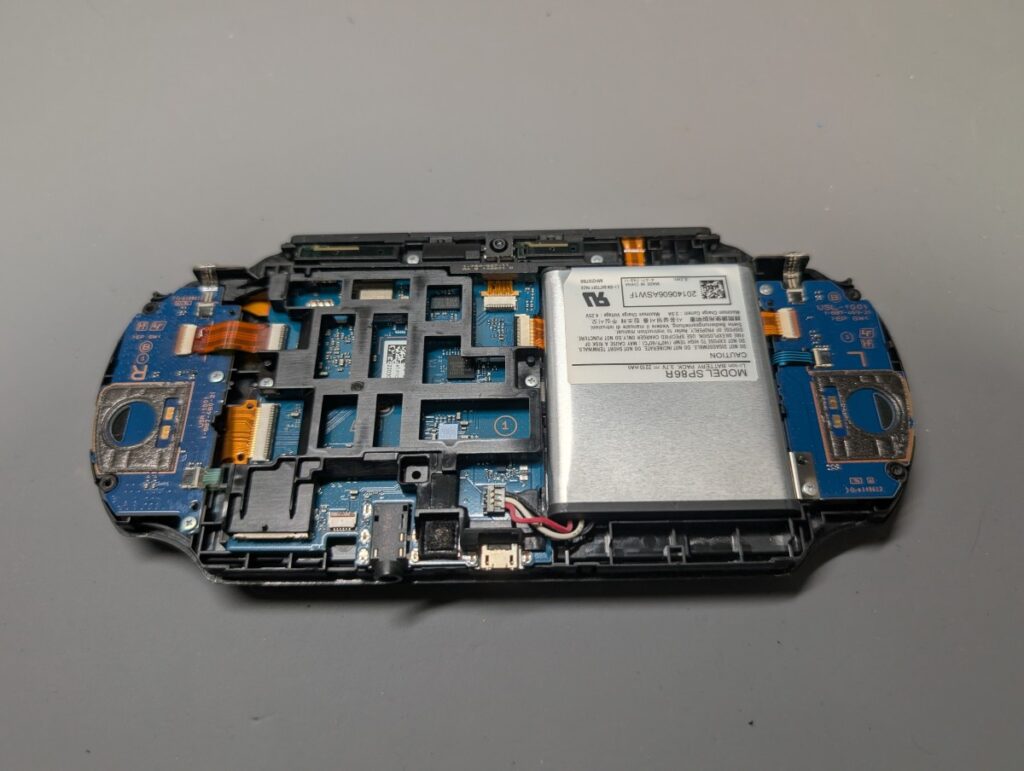

PS Vita　PCH-2000の左側アナログスティック交換後の組み立て時の写真 — バッテリーを取り付けて、本体を起動させます。

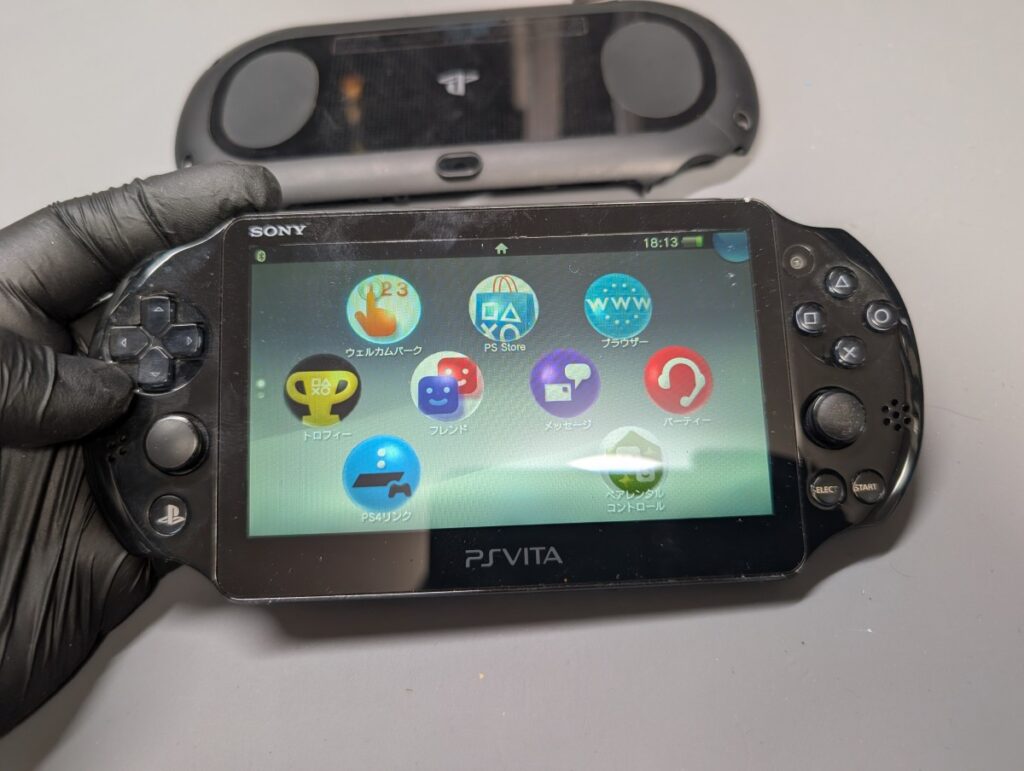

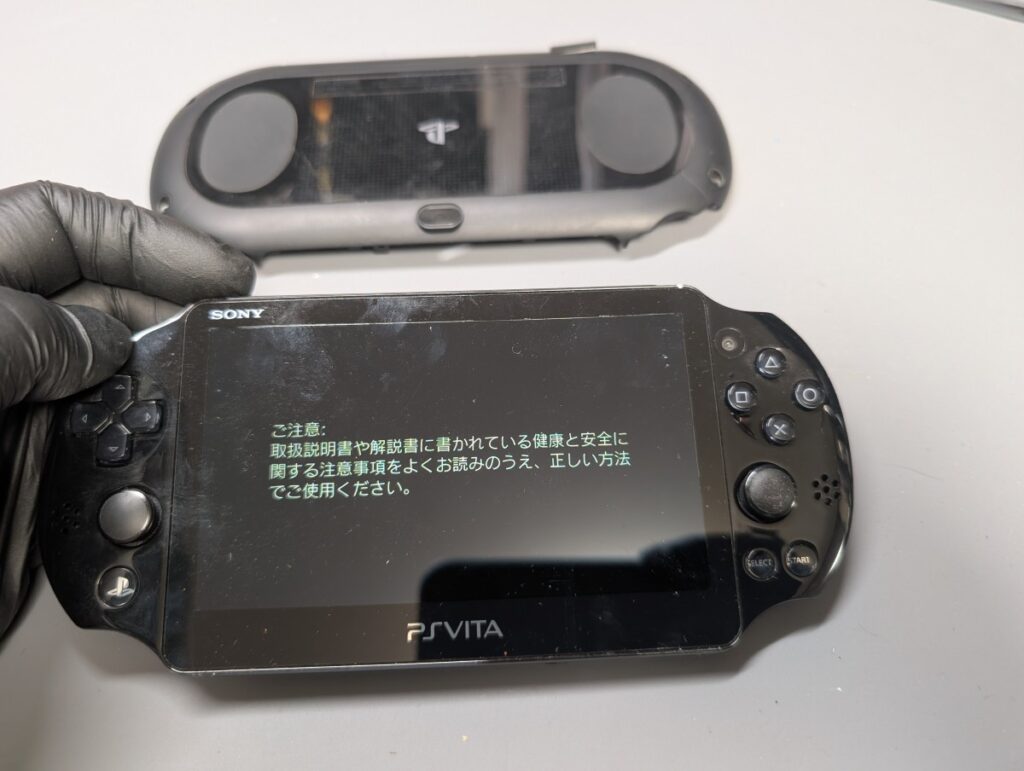

PS Vita　PCH-2000の左側アナログスティック交換後の動作確認時の写真 — 動作確認を行います。

PS Vita　PCH-2000の左側アナログスティック交換後の動作確認時の写真 — 不具合が解消されたことを確認し、背面カバーを取り付けます。

PS Vita　PCH-2000の左側アナログスティック交換後の組み立て時の写真 — 取り付け忘れがないか最終確認を行います。

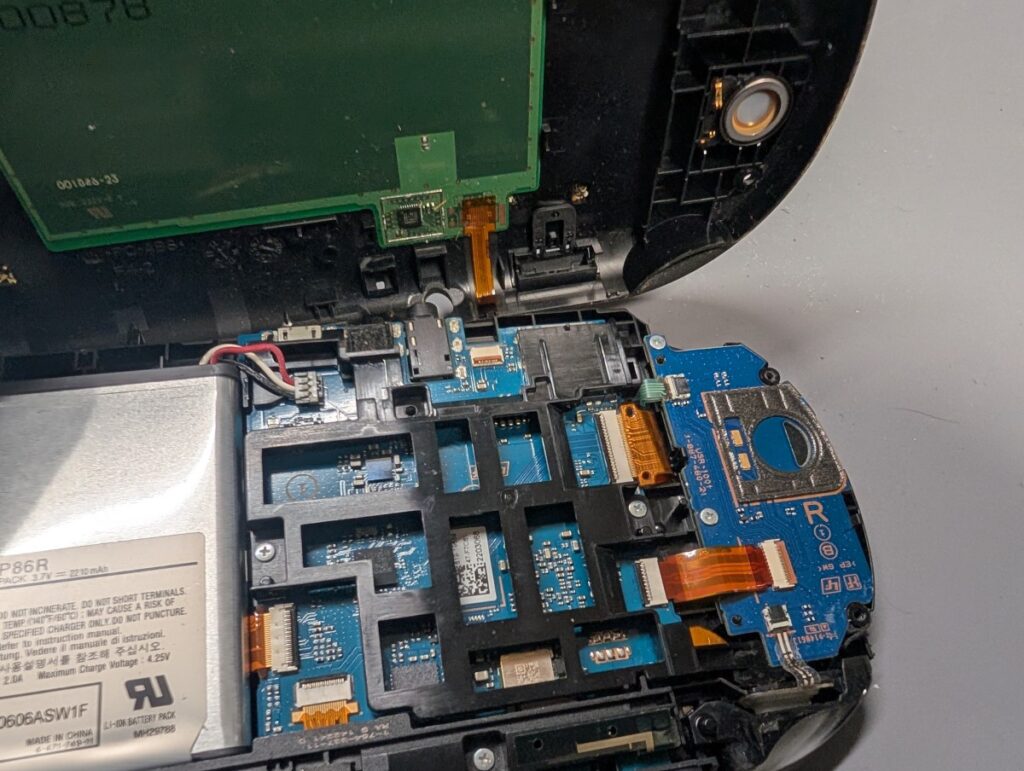

PS Vita　PCH-2000の左側アナログスティック交換後の組み立て時の写真 — 背面カバーのケーブルを基板へと接続します。

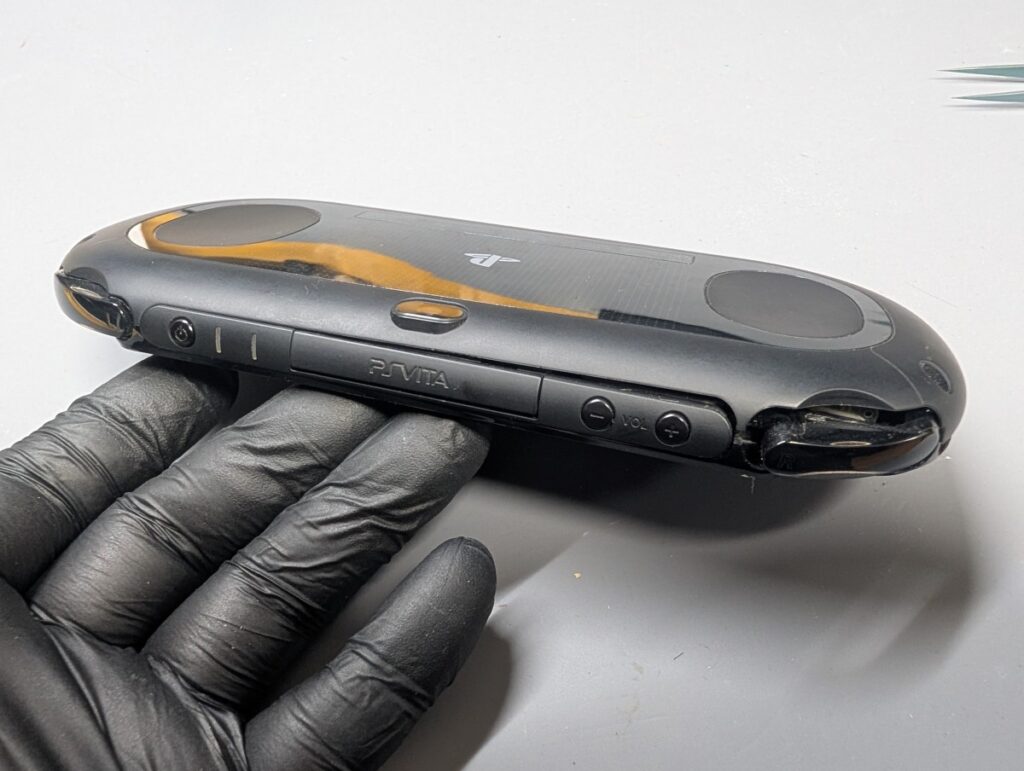

PS Vita　PCH-2000の左側アナログスティック交換後の組み立て時の写真 — ネジで固定する前に、外装のツメで確実に固定します。

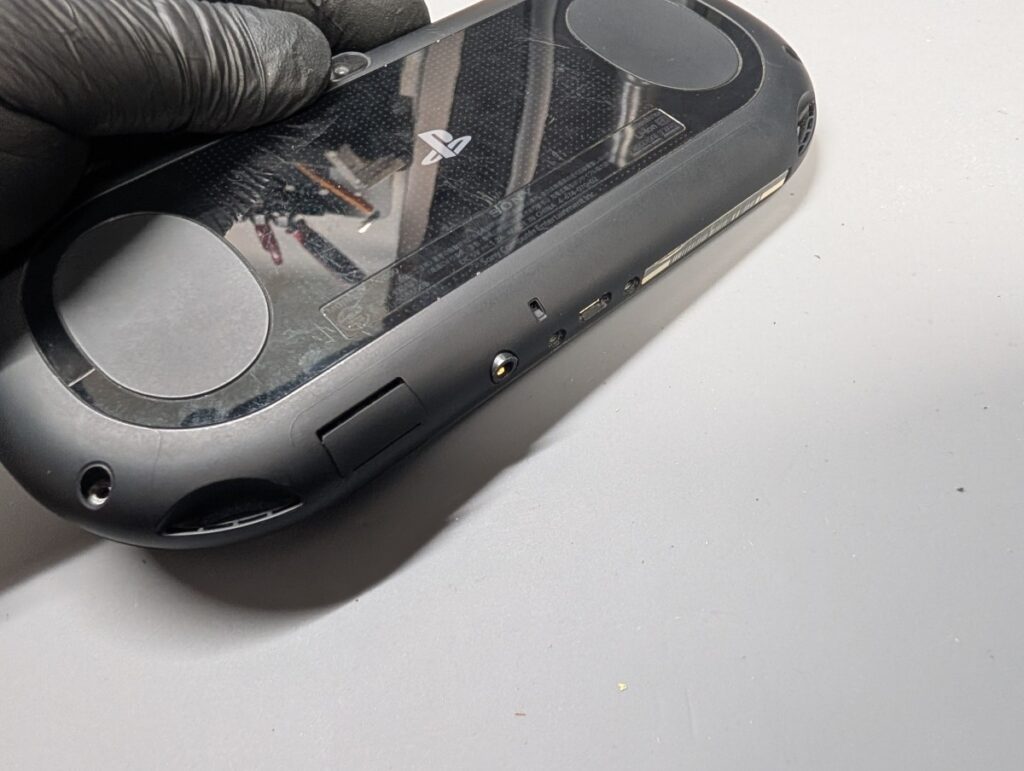

PS Vita　PCH-2000の左側アナログスティック交換後の組み立て時の写真 — 外装に浮きが無いか確認して、
ネジで固定します。

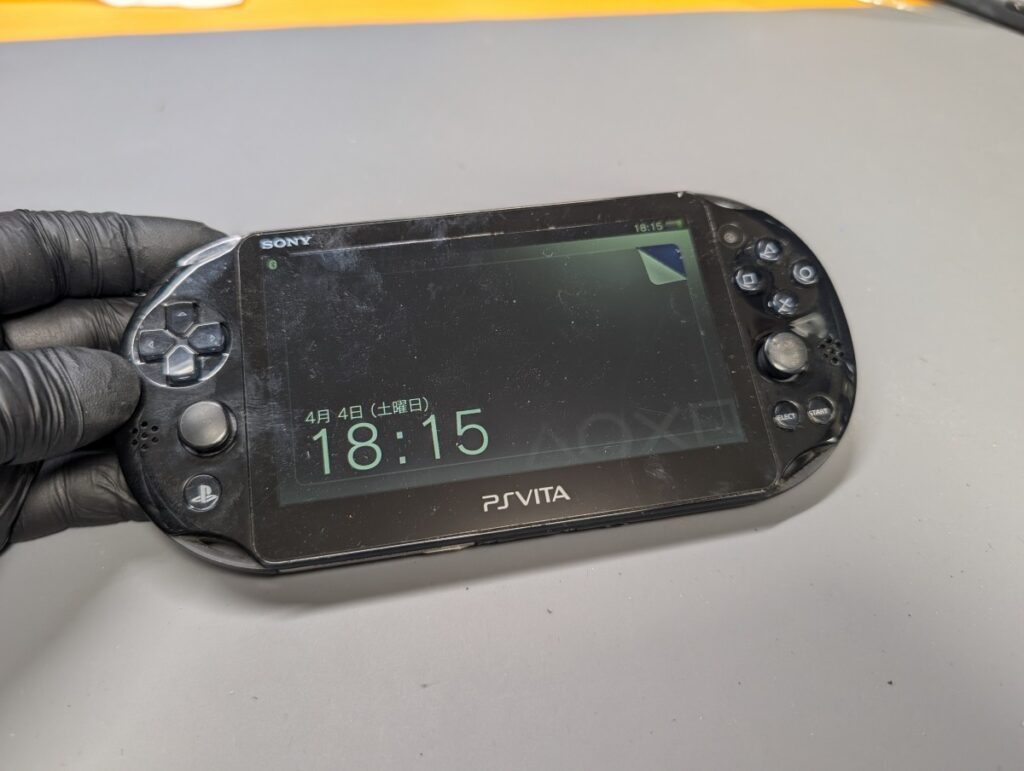

PS Vita　PCH-2000の左側アナログスティック交換後の最終動作確認時の画像 — 修理完了です。

修理に関するご案内

本記事の内容で改善しない場合や、
作業中に不具合が発生した場合は、無理に作業を続行せずご相談ください。
症状によっては、アナログスティック以外の部品や基板側の不良が原因となっていることがあります。

また、分解や組み立ての工程において、
コネクタの破損やケーブル断線などが発生するケースもあります。
その場合は、該当箇所の修理や部品交換が必要となります。

当社では、アナログスティック交換だけでなく、基板修理や各種不具合にも対応しています。
お見積もりをご希望の際は、当社サイトのお見積もりページよりご連絡ください。
