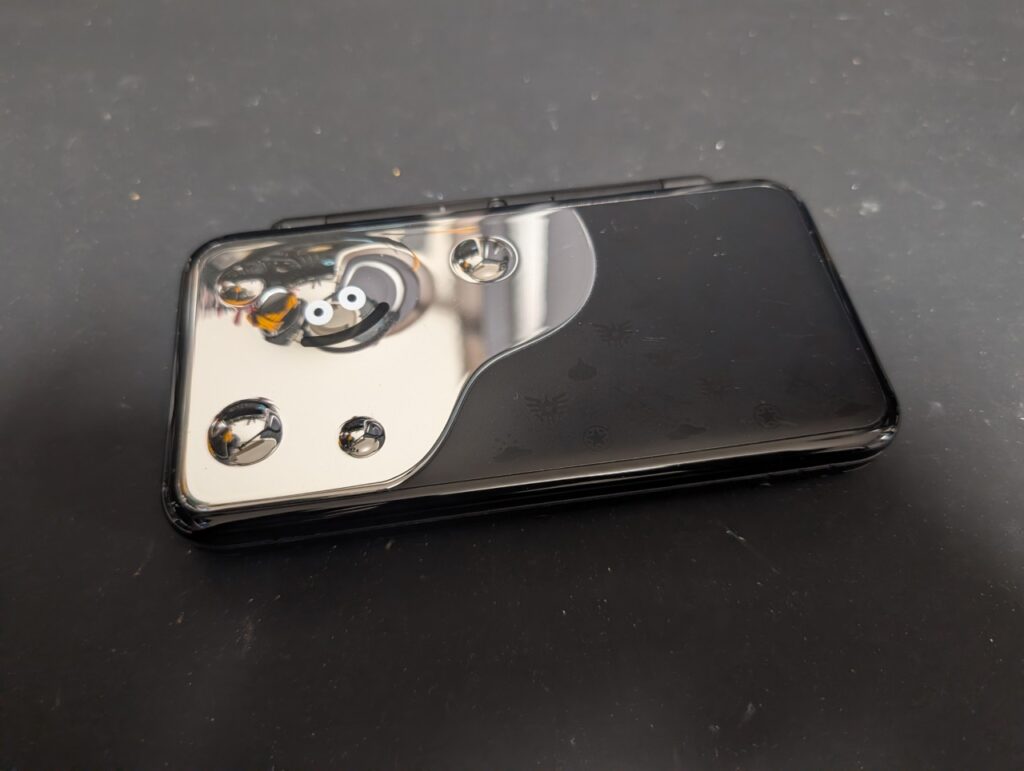

分解した際にLボタンが取れてしまった。ニンテンドー2DS LLの修理

Lボタンの反応が悪かったため、お客様ご自身で分解を試みたところ、
作業中に誤ってLボタンに触れてしまい、脱落してしまったとのことで2DSLLの修理をご依頼いただきました。

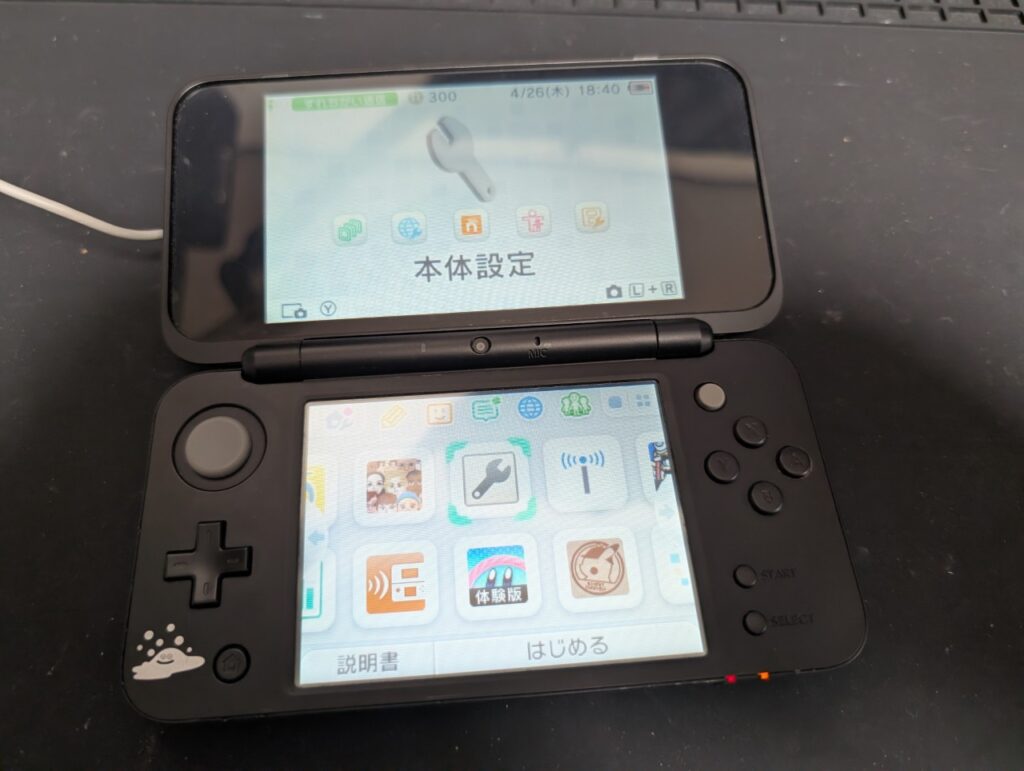

状態を確認する

2DSLLのL・Rボタンは基板との取り付け部分が非常に小さいため、
使用状況によっては脱落したり、反応が悪くなることがあります。

また、分解時にLRボタンカバーがボタンに干渉し、
基板から剥がれてしまうケースもあります。

このような場合、ボタンの取り付け部分の基板ごと剥がれてしまうことがあるため、
基板の修正が必要になります。

ボタンの取り付けと交換

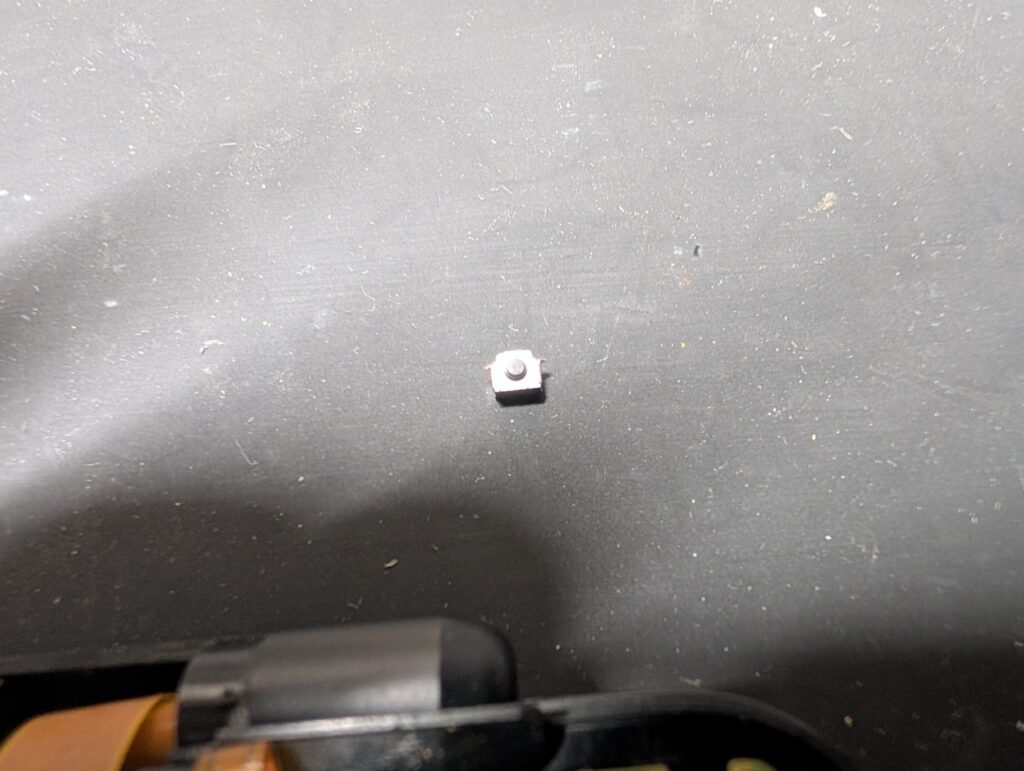

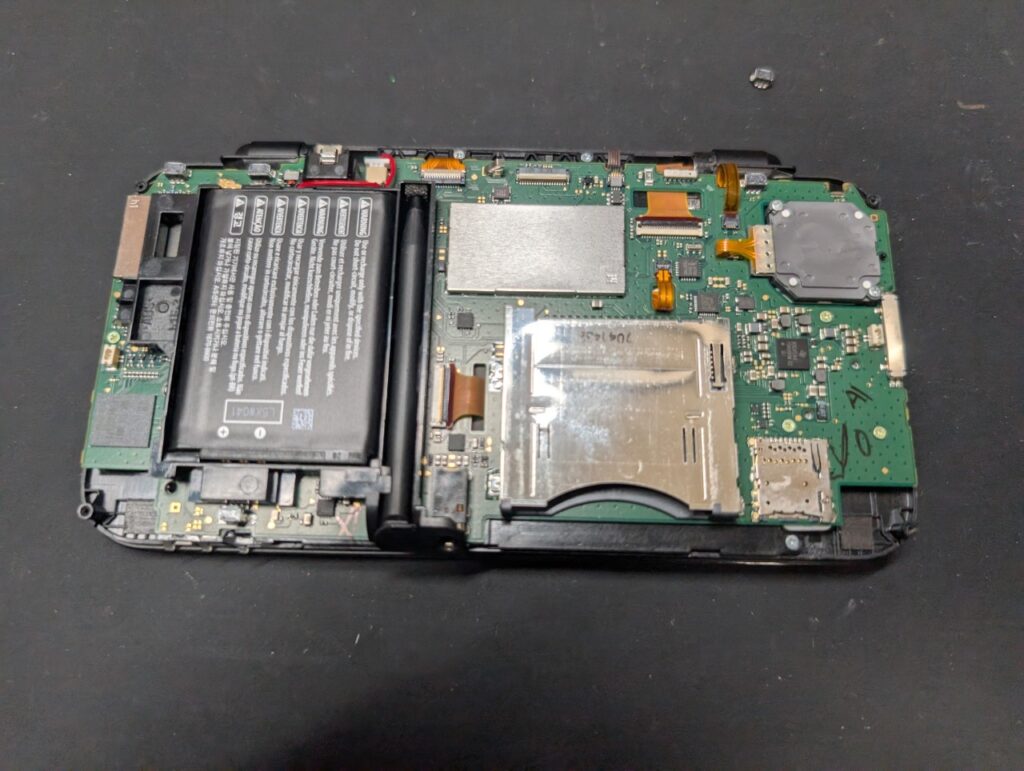

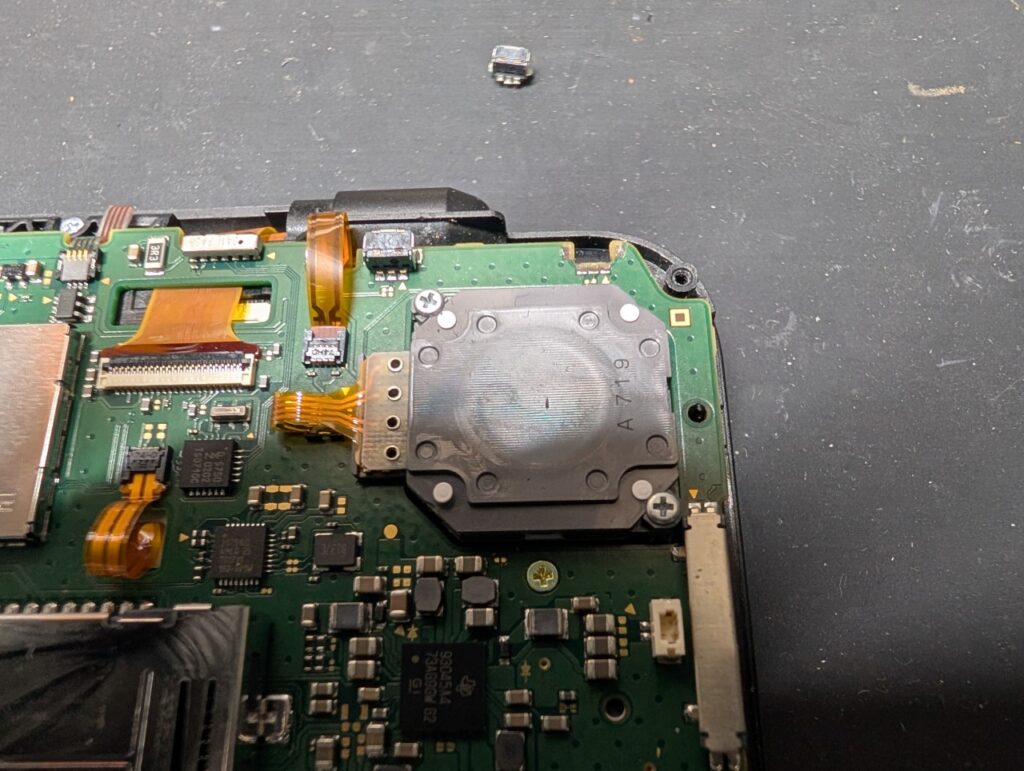

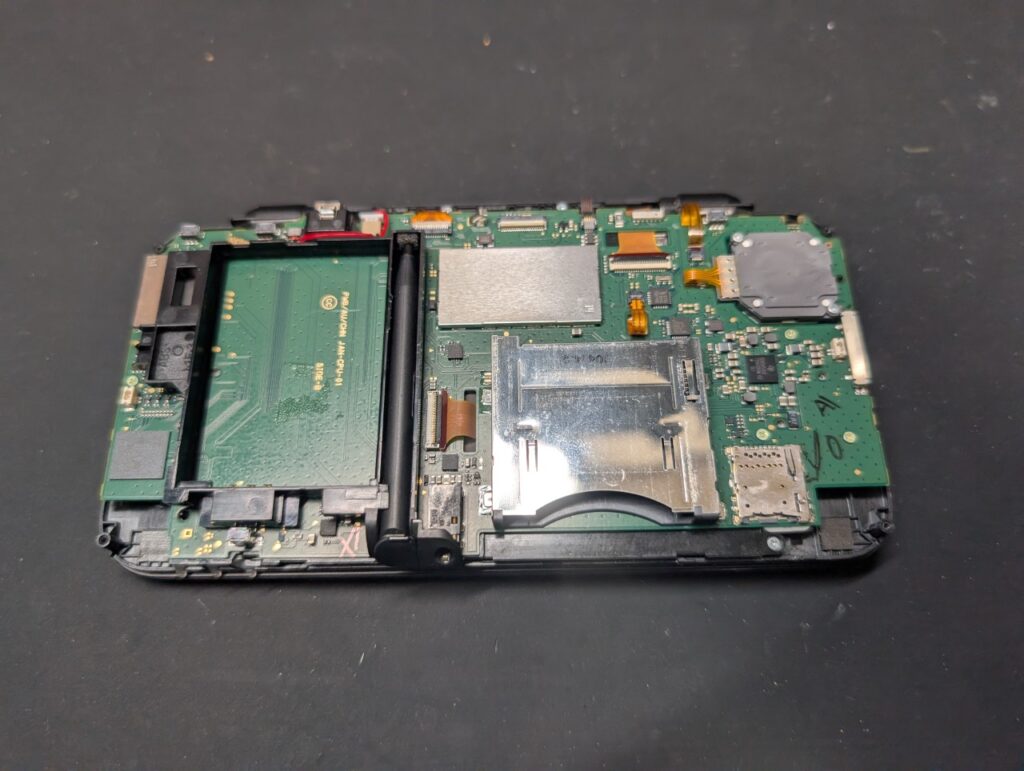

内部の状態を確認したところ、お客様からのご申告通り、
Lボタンが基板から外れており、さらに基板の回路が一部破損している状態でした。

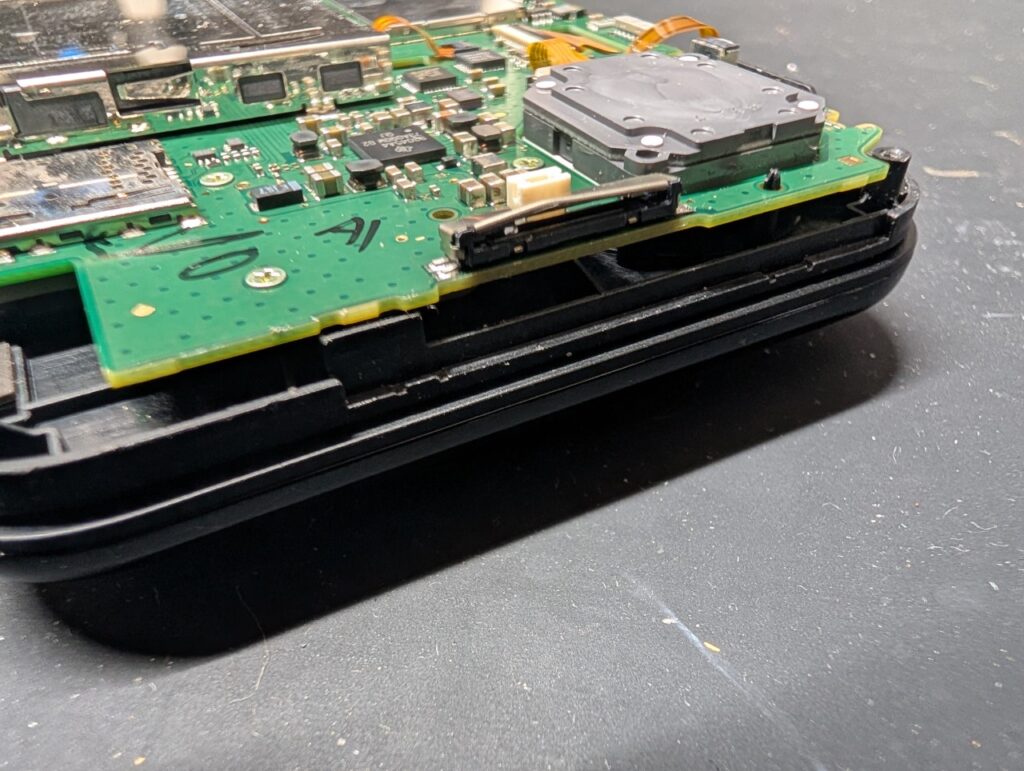

また、音量を調整するボリュームスイッチも破損していました。

そのため、Lボタンの取り付けおよび交換とあわせて、
ボリュームスイッチの交換を行います。

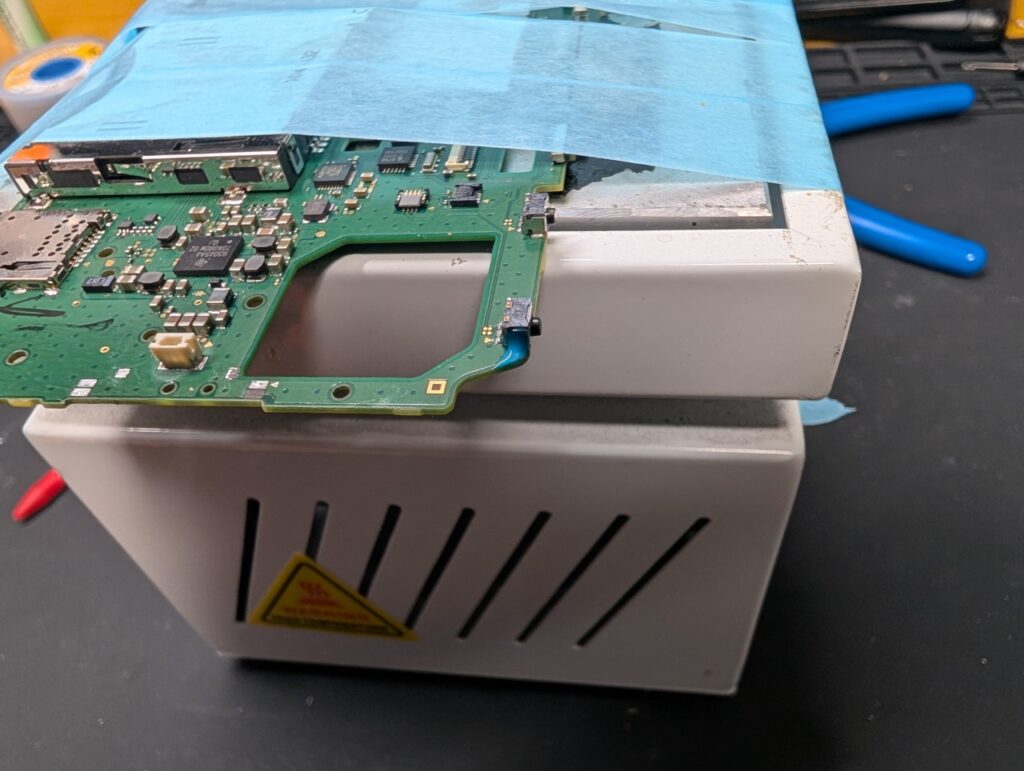

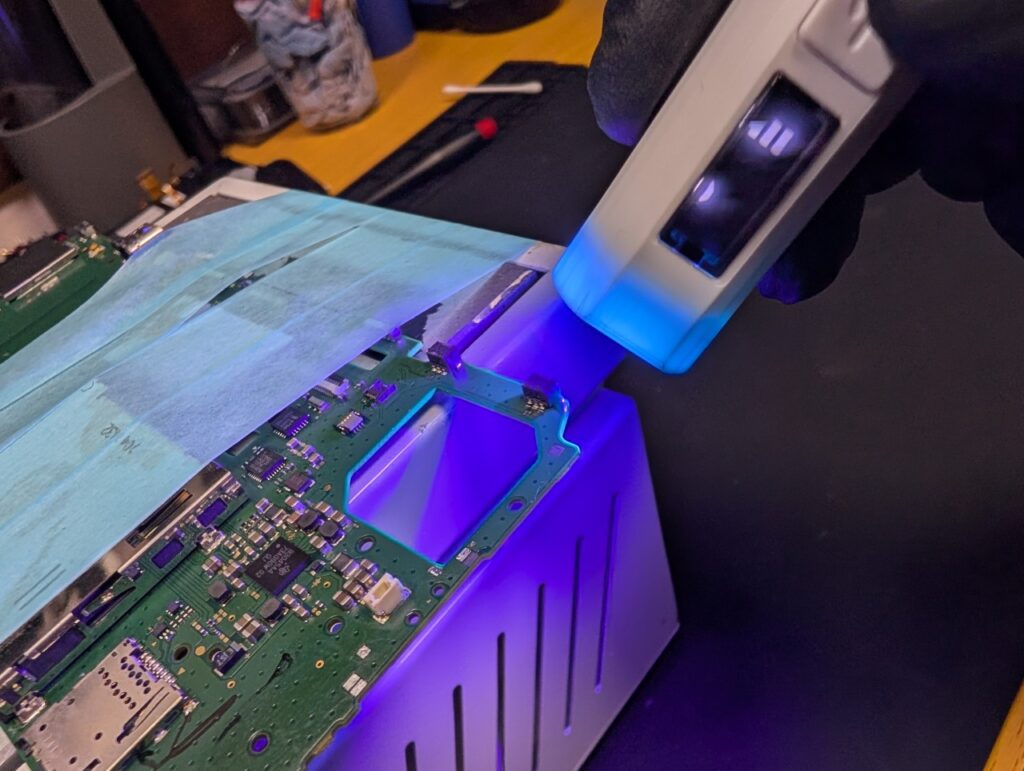

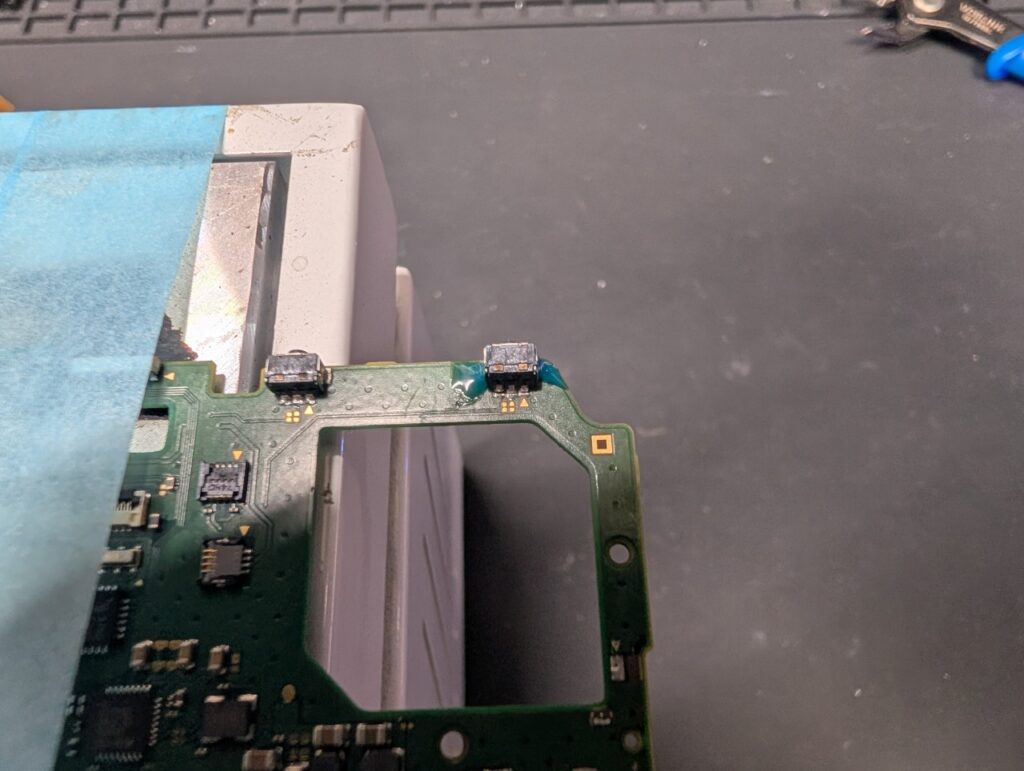

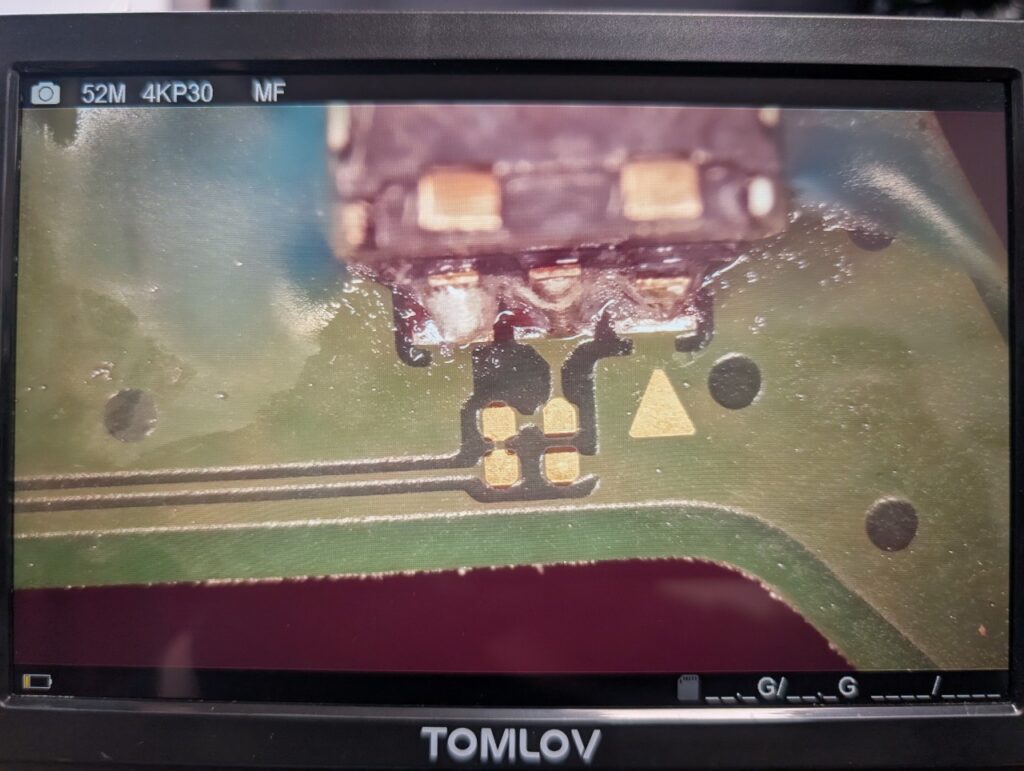

Lボタンの取り付け

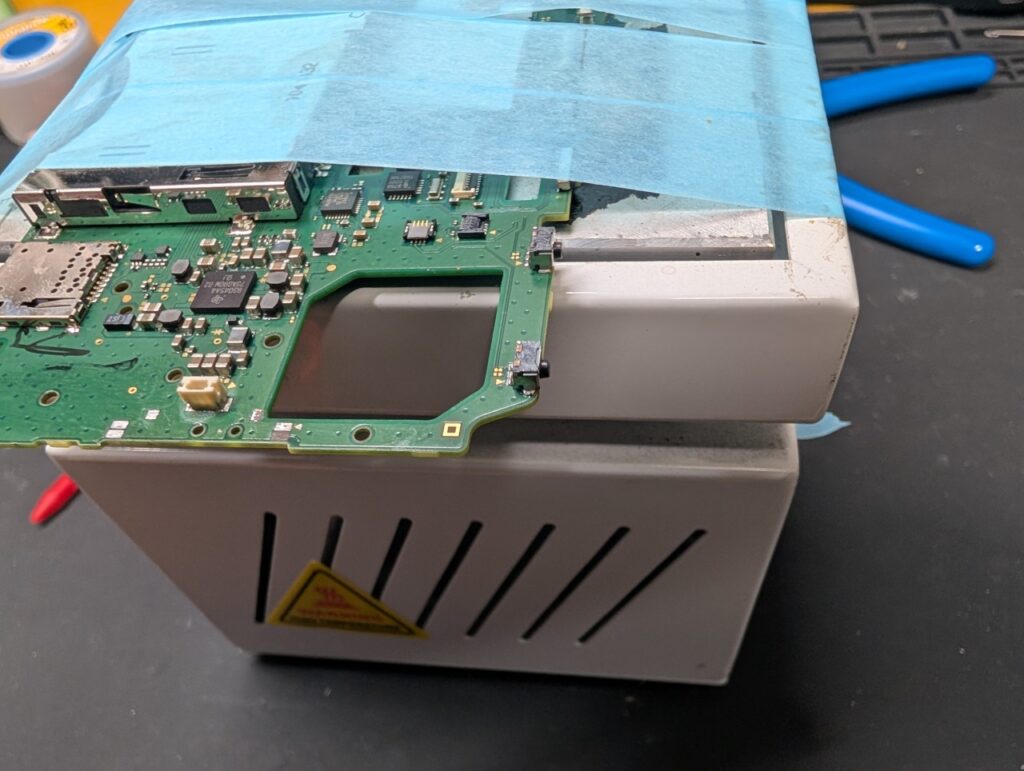

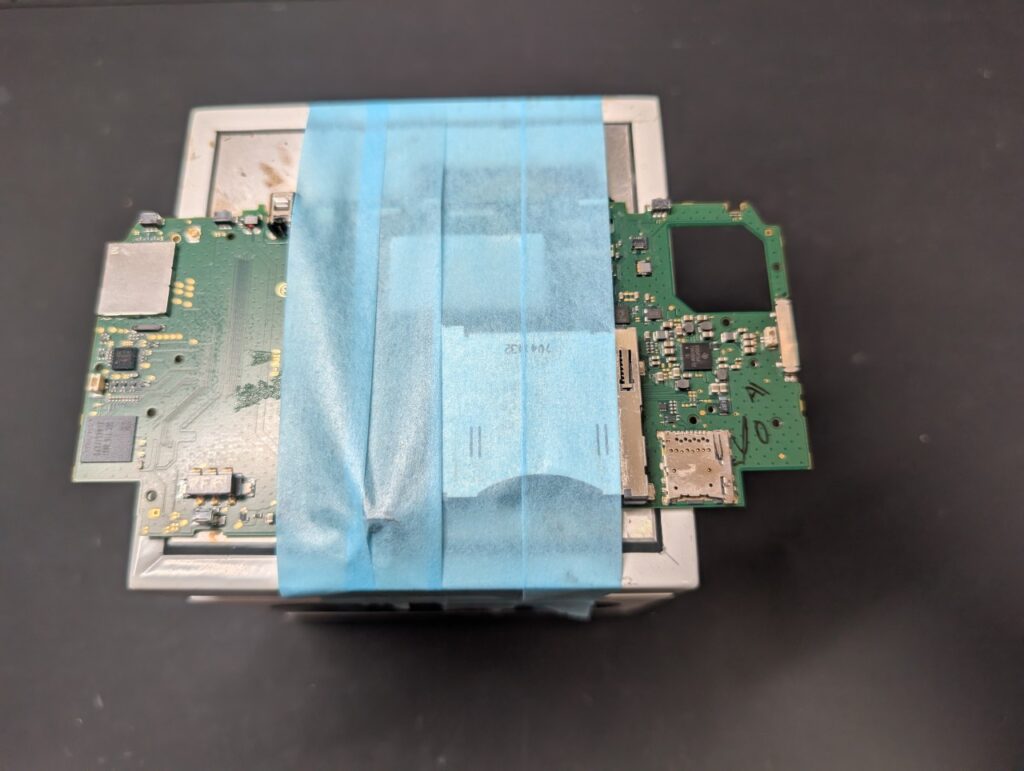

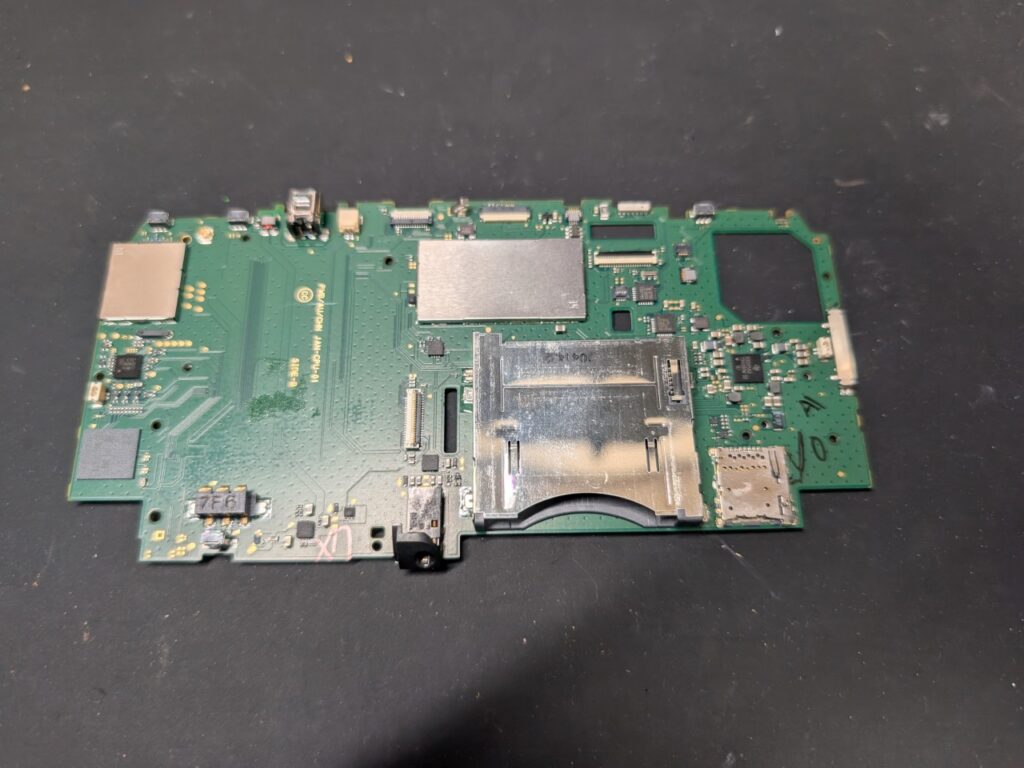

本体から基板を取り外し、基板単体で作業を行います。
まずは、Lボタンの固定と取り付けを行いました。

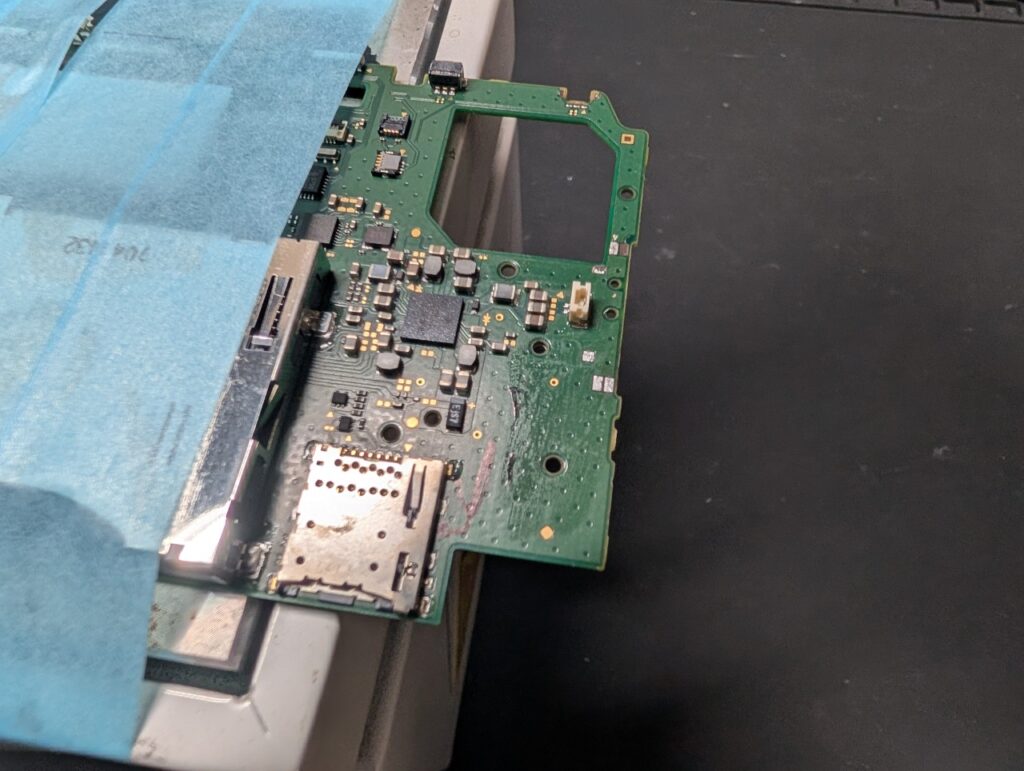

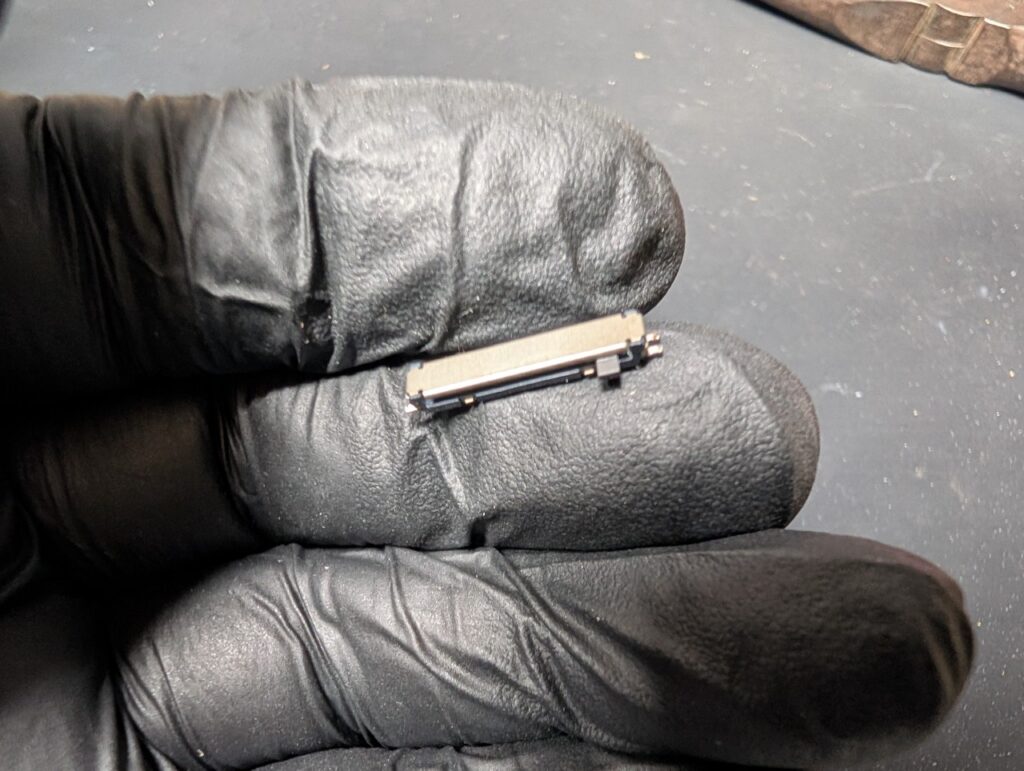

ボリュームスイッチの交換

Lボタンの取り付け後、破損していたボリュームスイッチの交換を行いました。

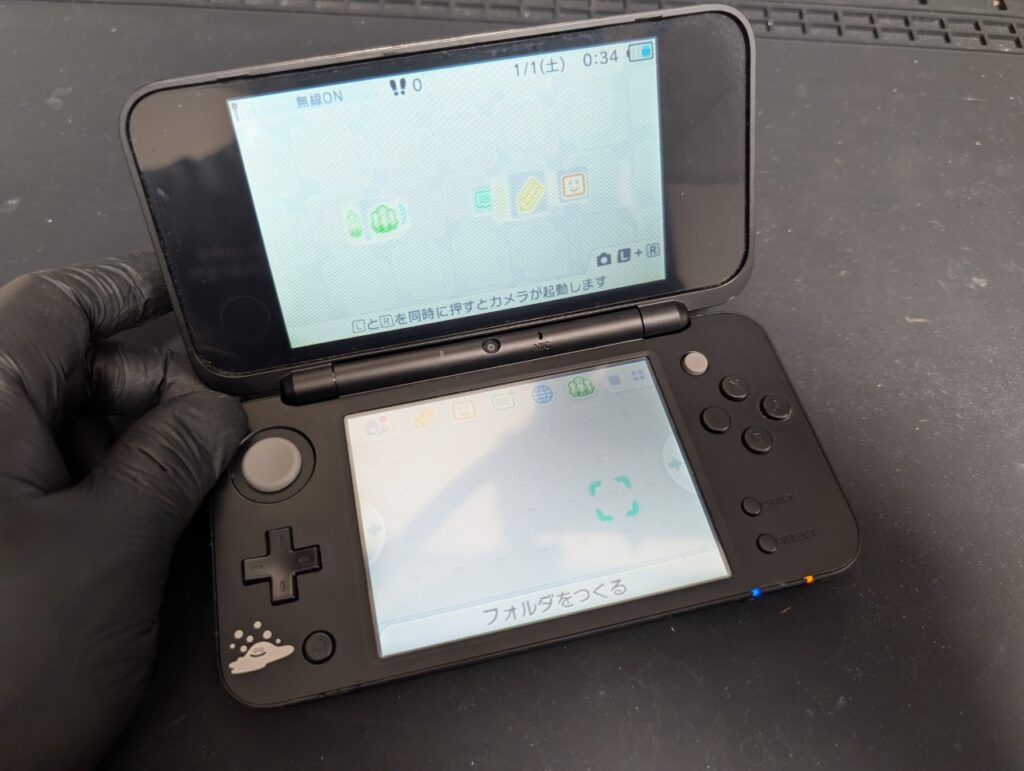

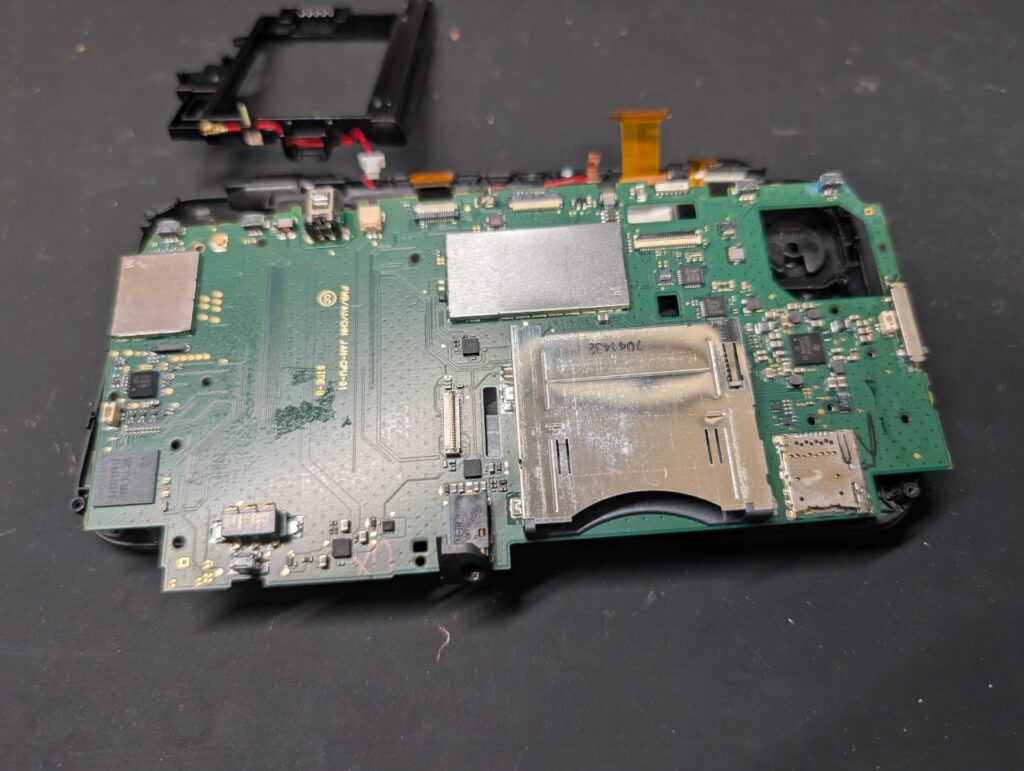

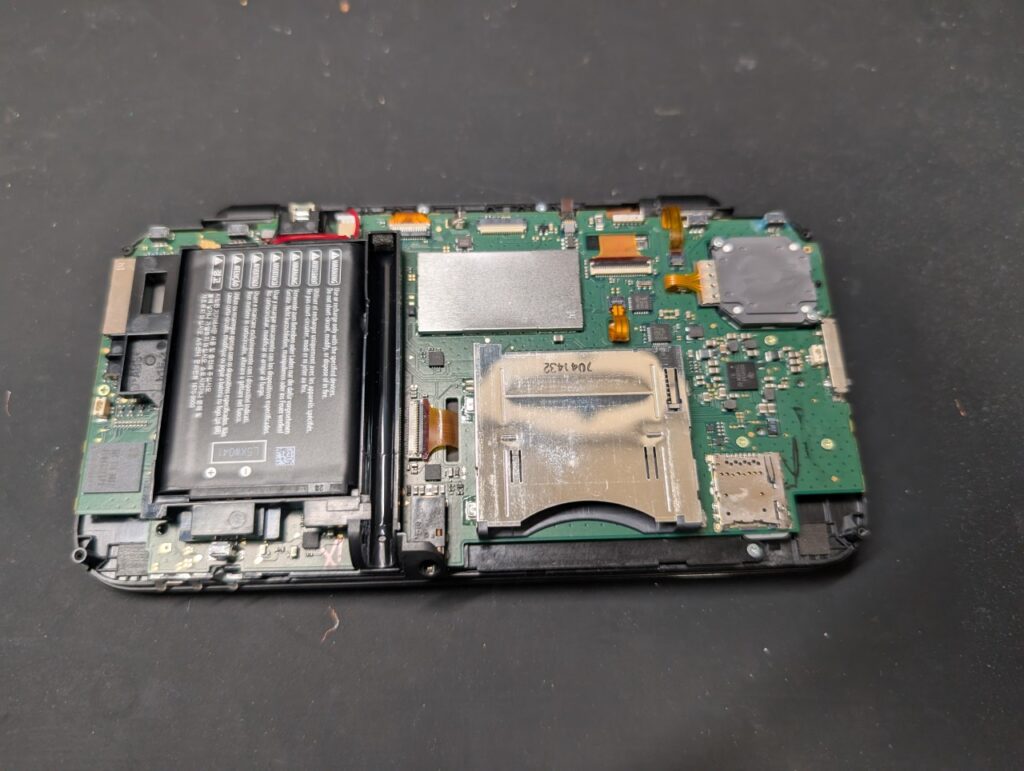

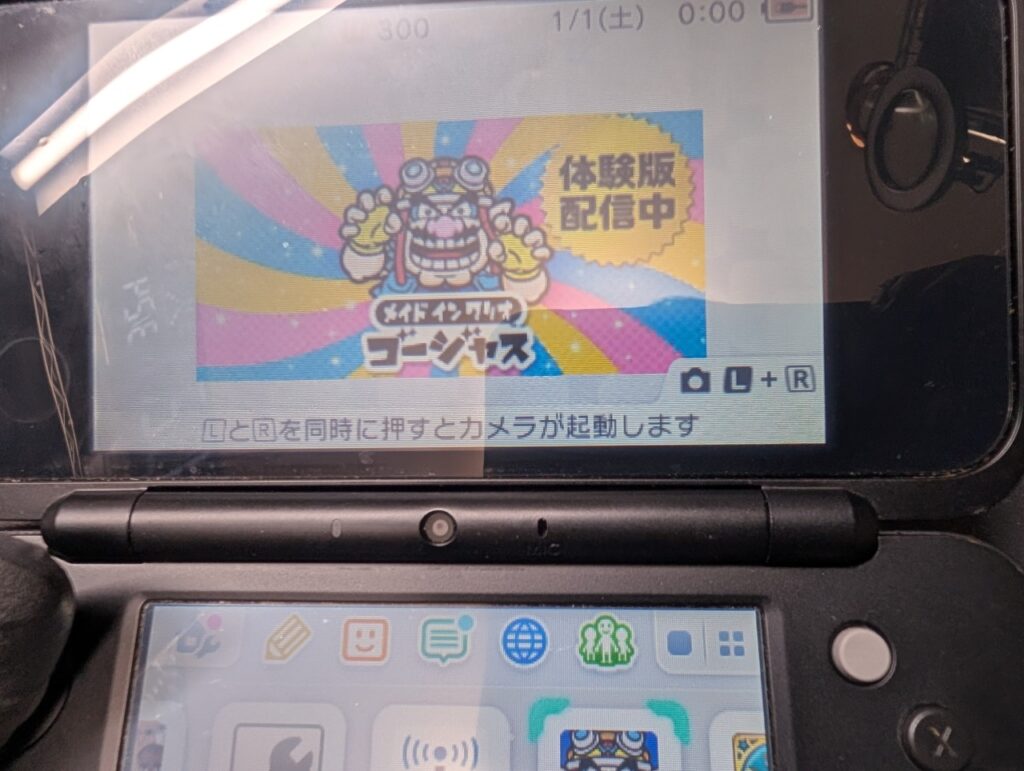

動作確認と組み立て

2DSLLの分解時にボタンが脱落した場合

当社では、お客様ご自身の分解時に発生した故障にも対応しております。
今回のように、パターン修正や基板補修を行い、正常に動作するよう修理を行います。

ご自身で修理を試みる際に接着剤などを使用すると、
その後の修正が困難になるケースがあります。

また、このような修理は細かな作業が必要となるため、専用の工具も必要です。

破損部分が軽度であれば、比較的低コストで対応できる場合もありますので、
同様の症状でお困りの際はご相談ください。
