DS Lite L・Rボタン修理手順｜反応しない・押せない症状に対応

本記事では、分解から交換、動作確認までの流れを順に紹介します。

なお、本記事の内容をもとに分解・作業を行った際に発生した破損や不具合については、
当社では一切の責任を負いかねます。
作業はすべて自己責任にてお願いいたします。

また、当社では交換作業の代行も行っております。
当社にて部品をご購入いただいたお客様に限り、
割引価格での修理受付を行っておりますので、作業が難しい場合や、
作業中の破損、症状が改善しない場合はご相談ください。

L・Rボタンの交換で改善する症状について

以下の症状に該当する場合は、ボタン交換で改善が見込めるケースです。

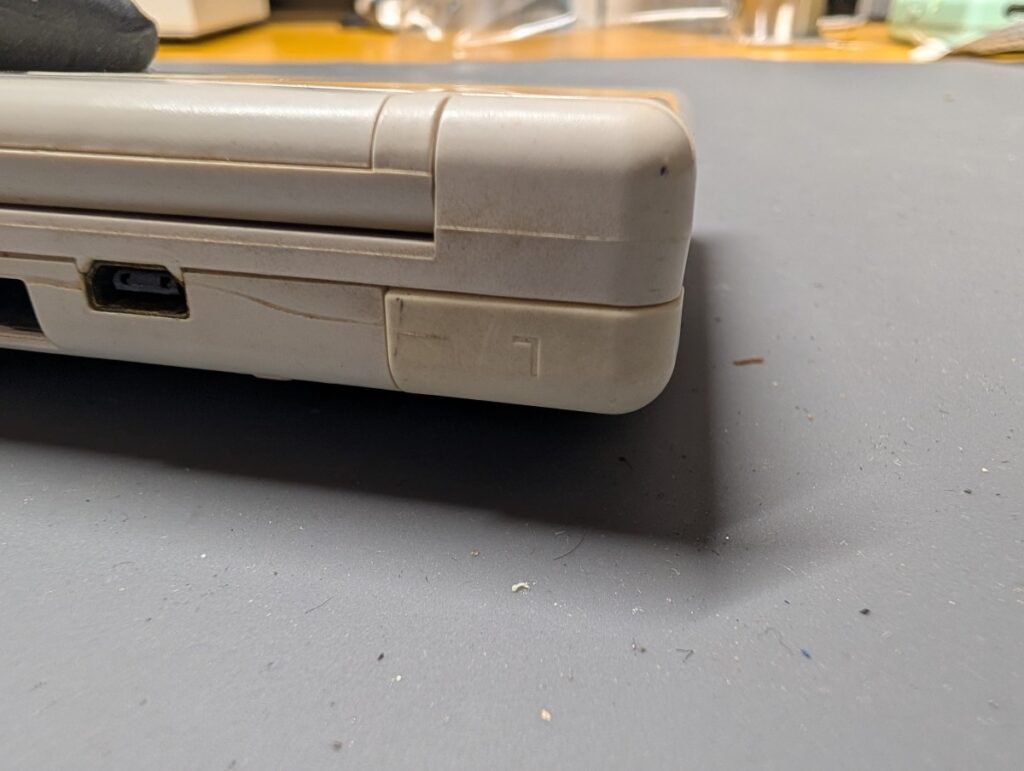

・L/Rボタンを押しても反応しない
・強く押さないと反応しない
・複数回押さないと反応しないなど、効きが悪い
・押した際にクリック感がなく、反応しない
・押しても反応が不安定、または入力が途切れる

DS LiteのL・Rボタンの交換方法

DS LiteのL・Rボタンは、交換が容易な3DSシリーズとは異なり、基板にボタンが実装されています。
そのため、交換にはある程度の技術が必要です。

本記事では、L・Rボタンの交換に加え、
Aボタンが沈み込み、押しても反応しない不具合の修理手順、

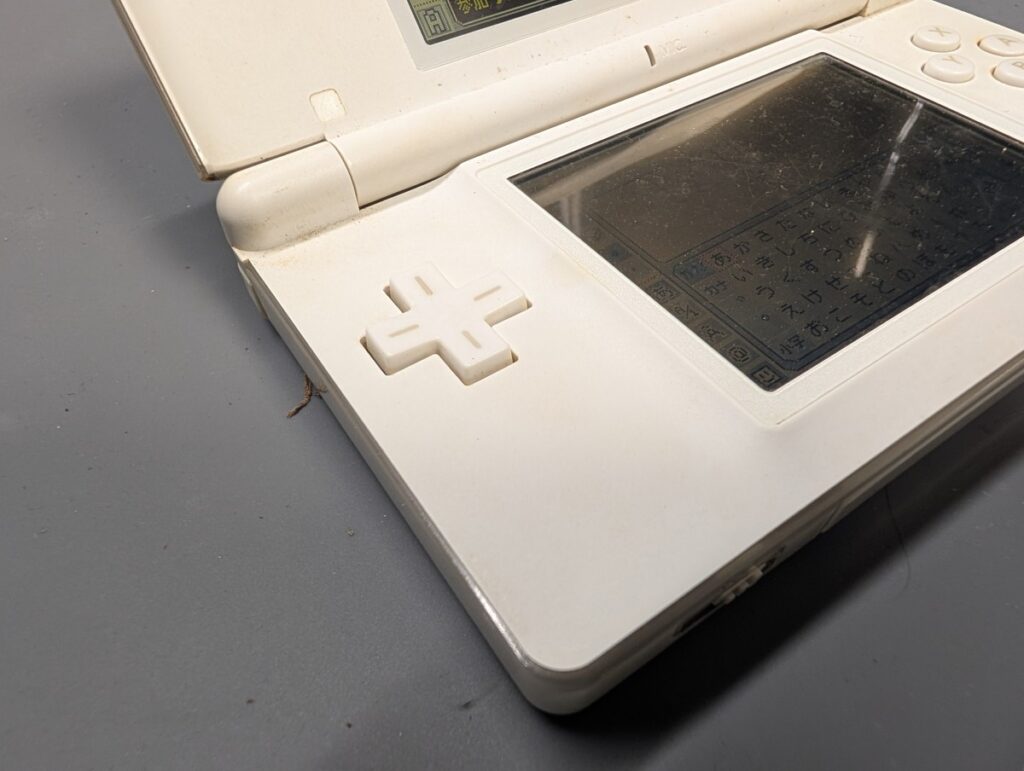

十字キーの左右が反応しない不具合の修理手順も紹介します。

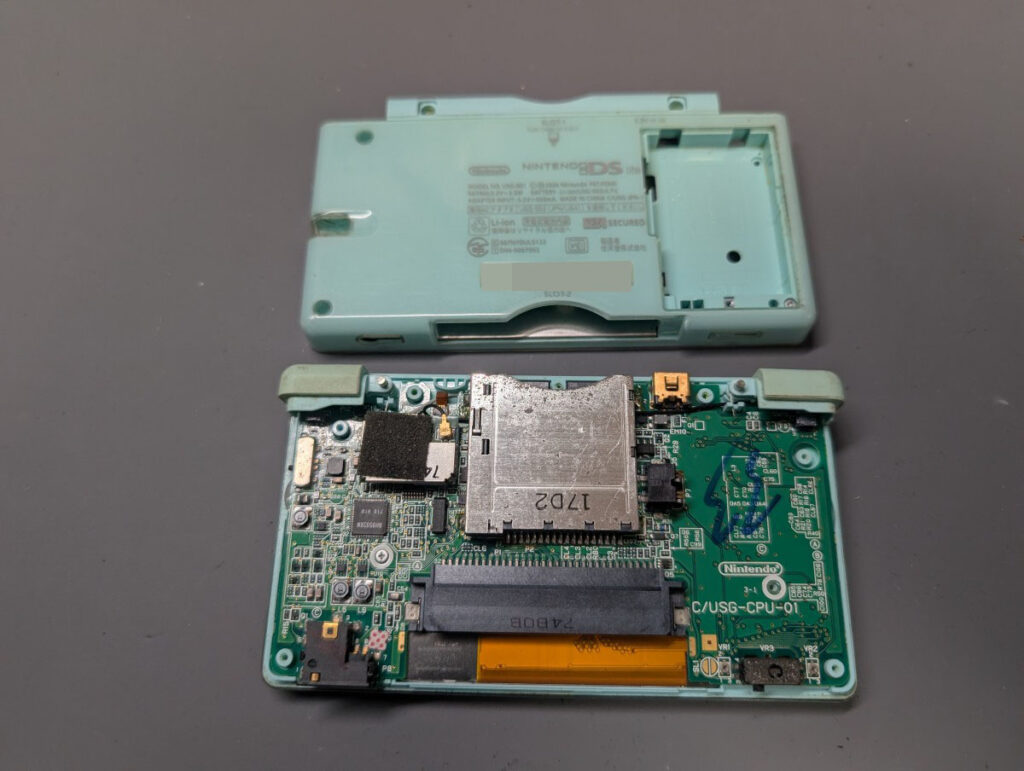

LRカバーを外す

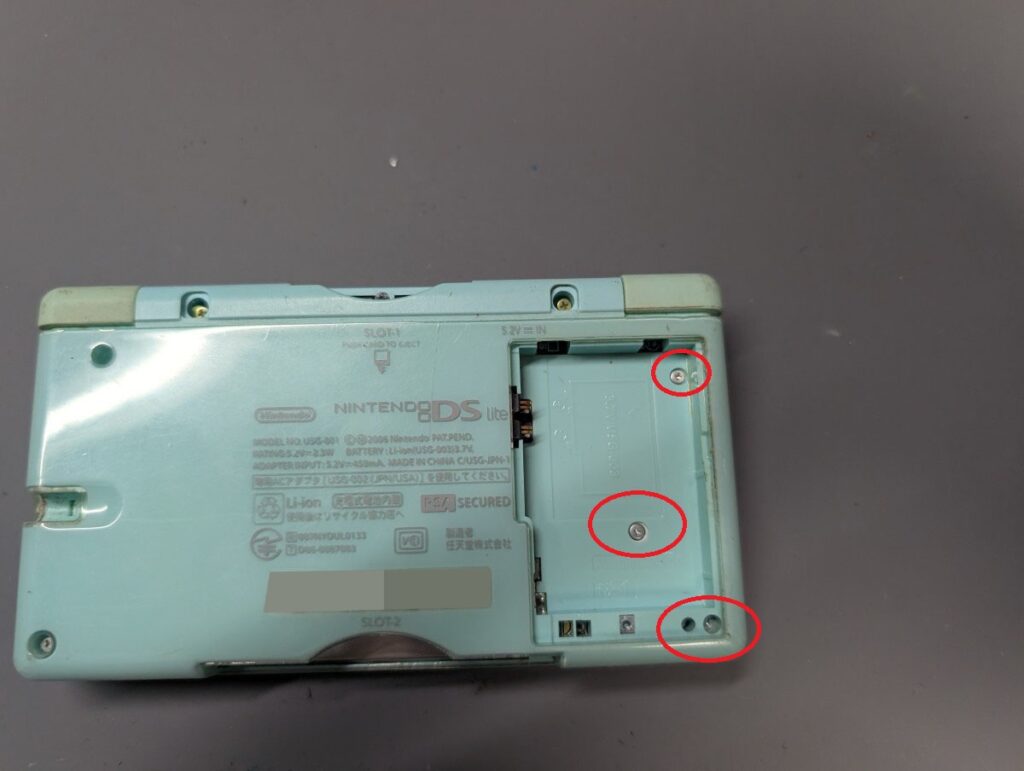

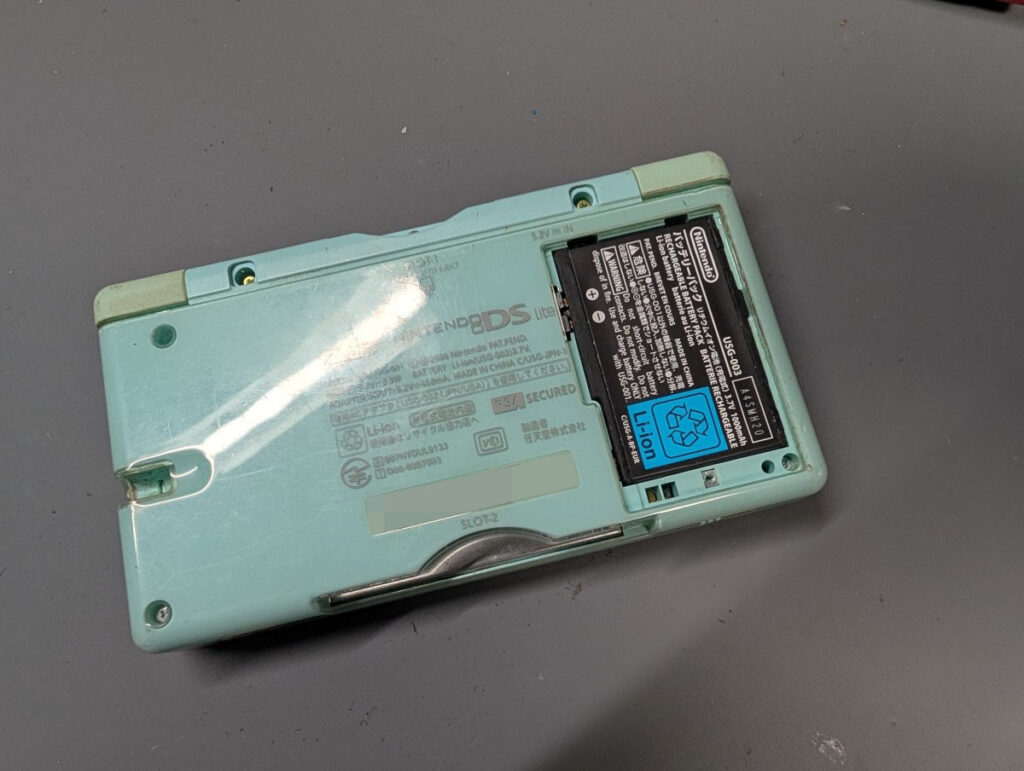

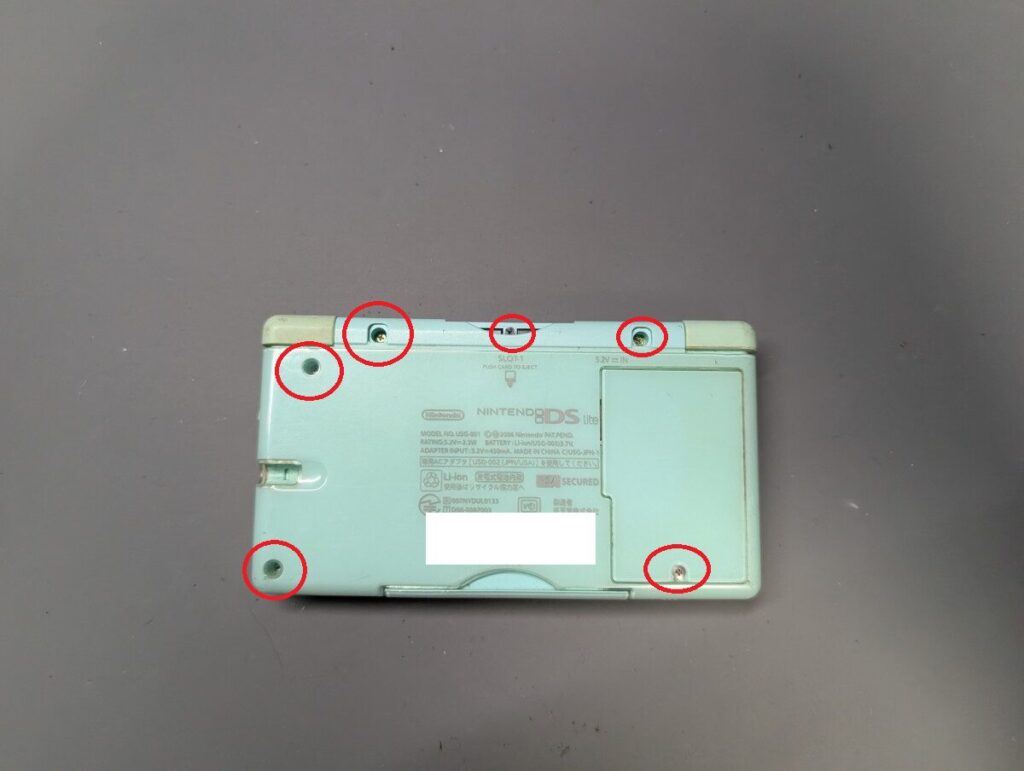

バッテリーを外し、各ネジを取り外します。

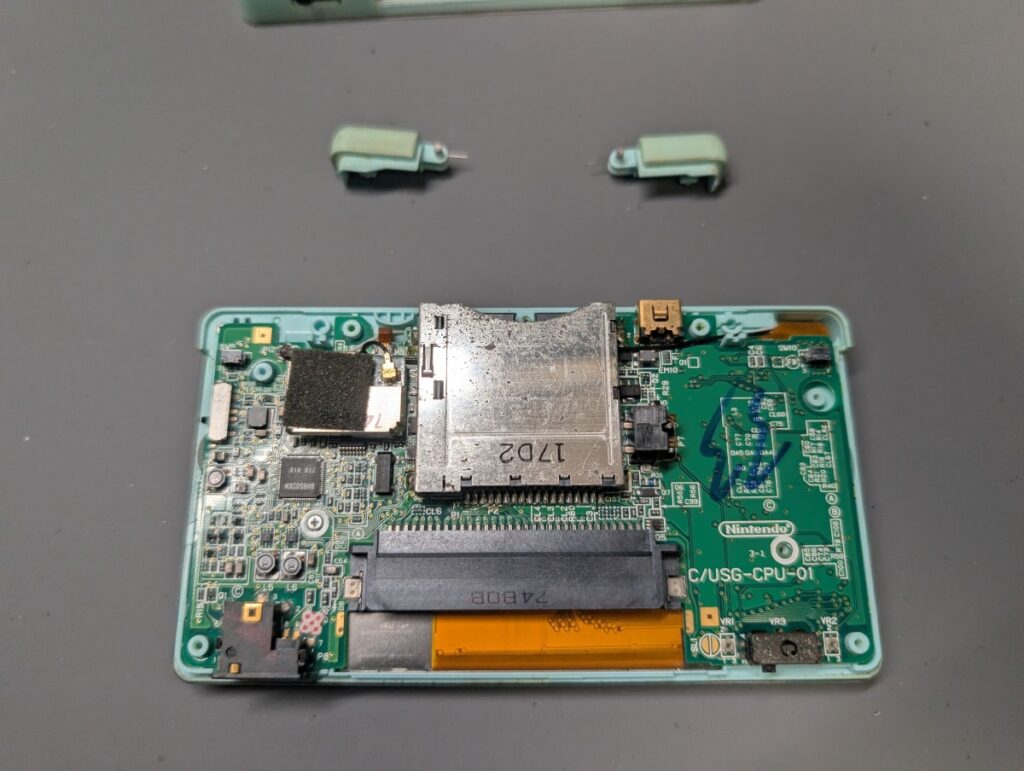

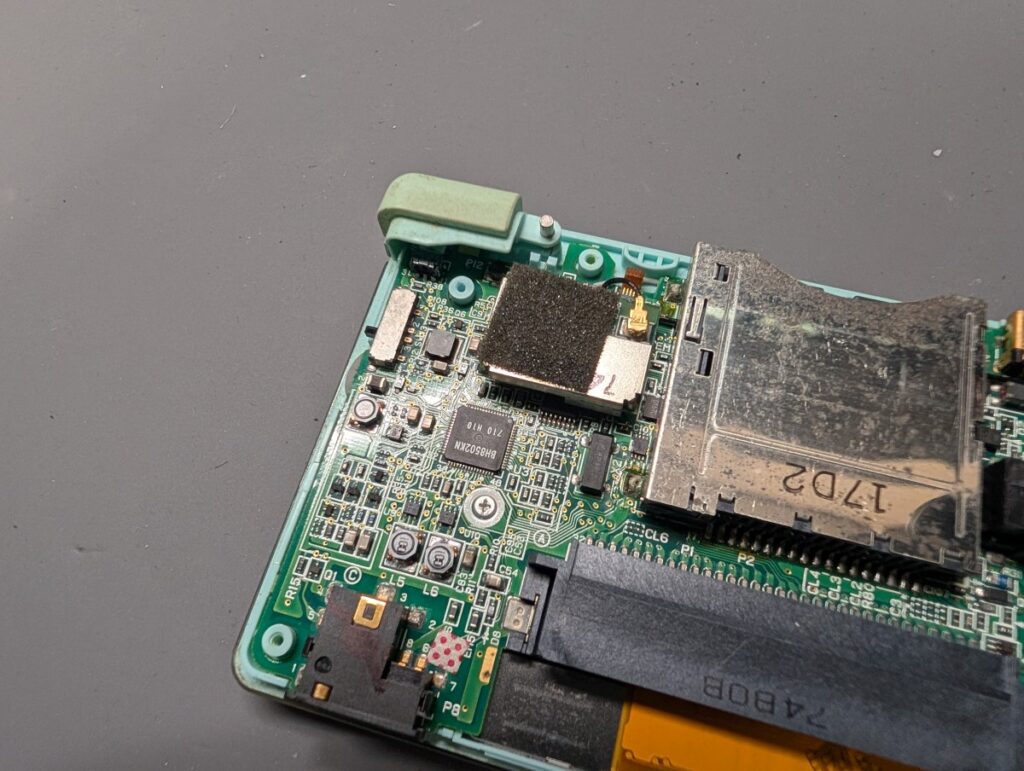

LRボタンを外す

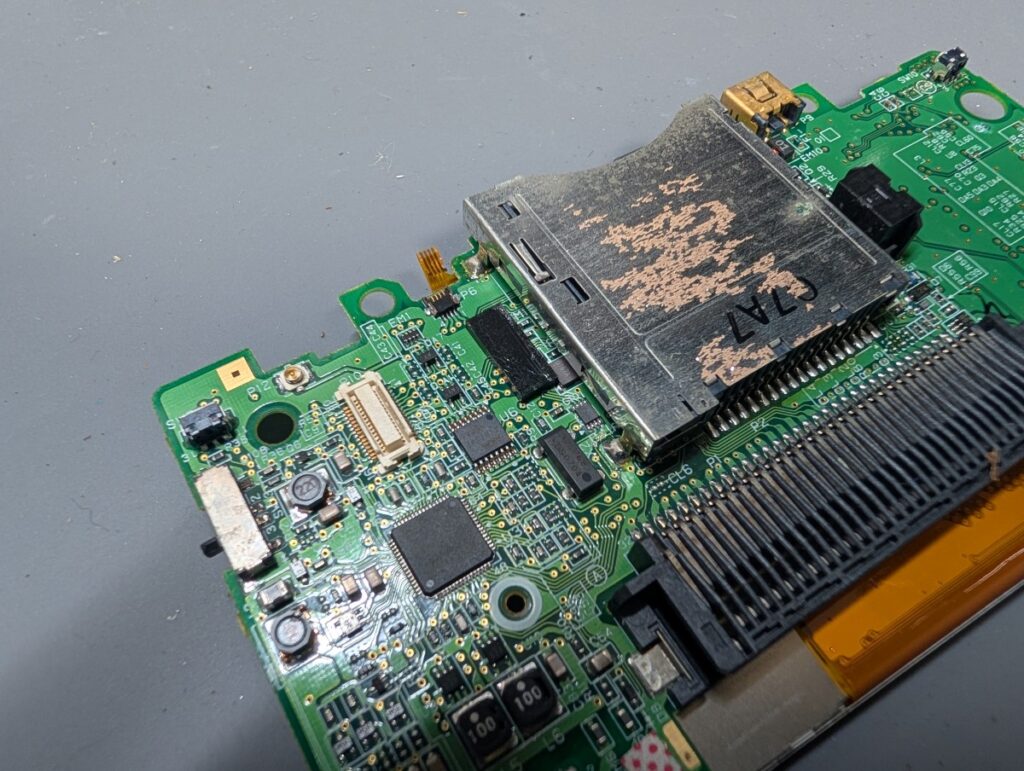

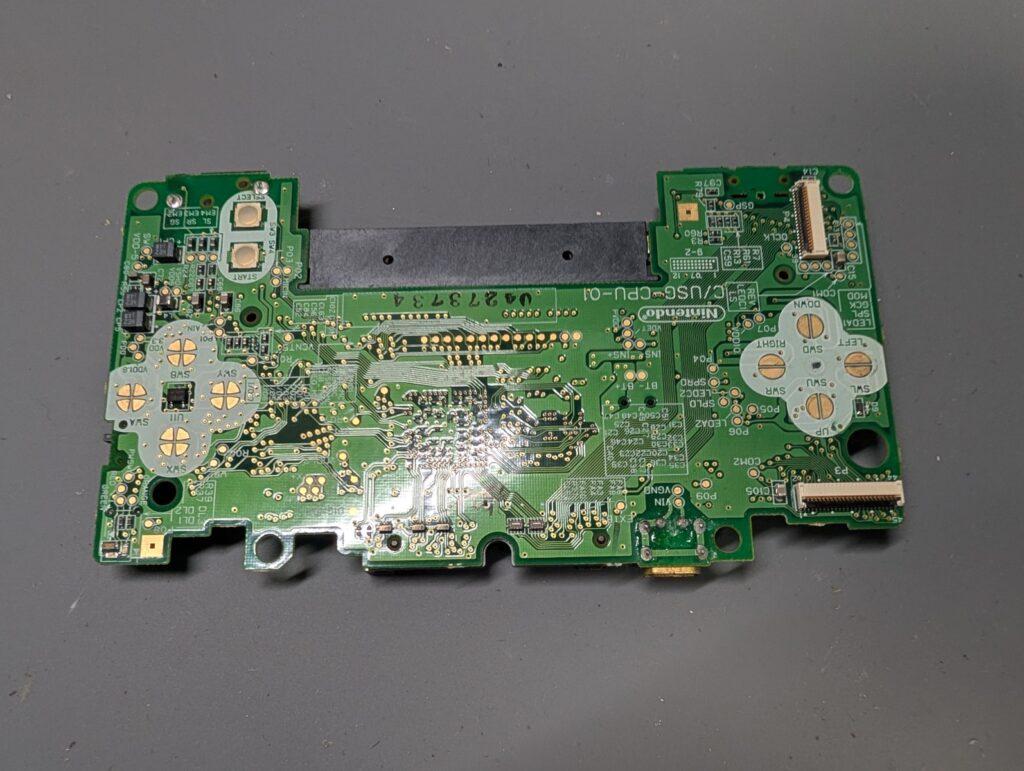

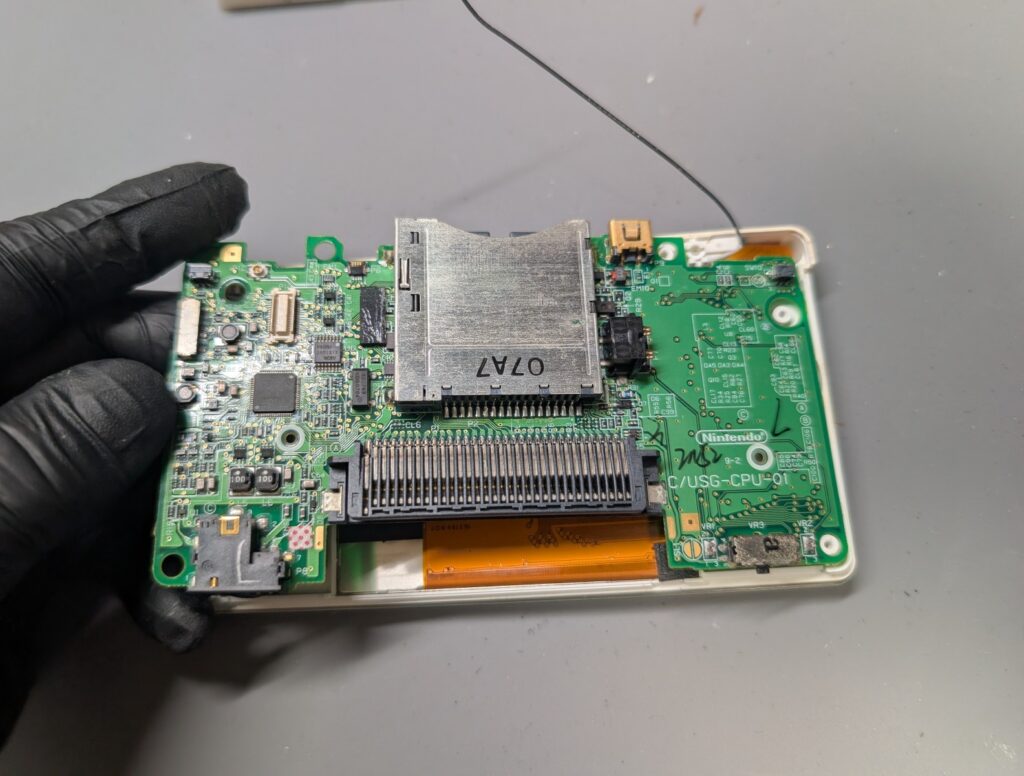

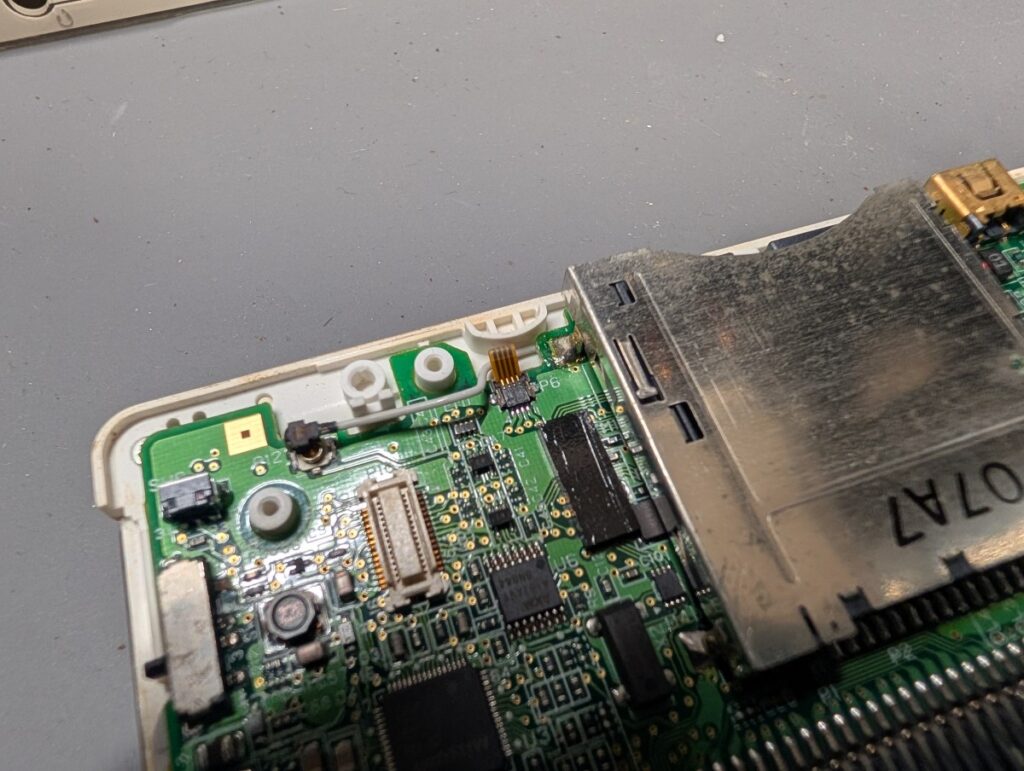

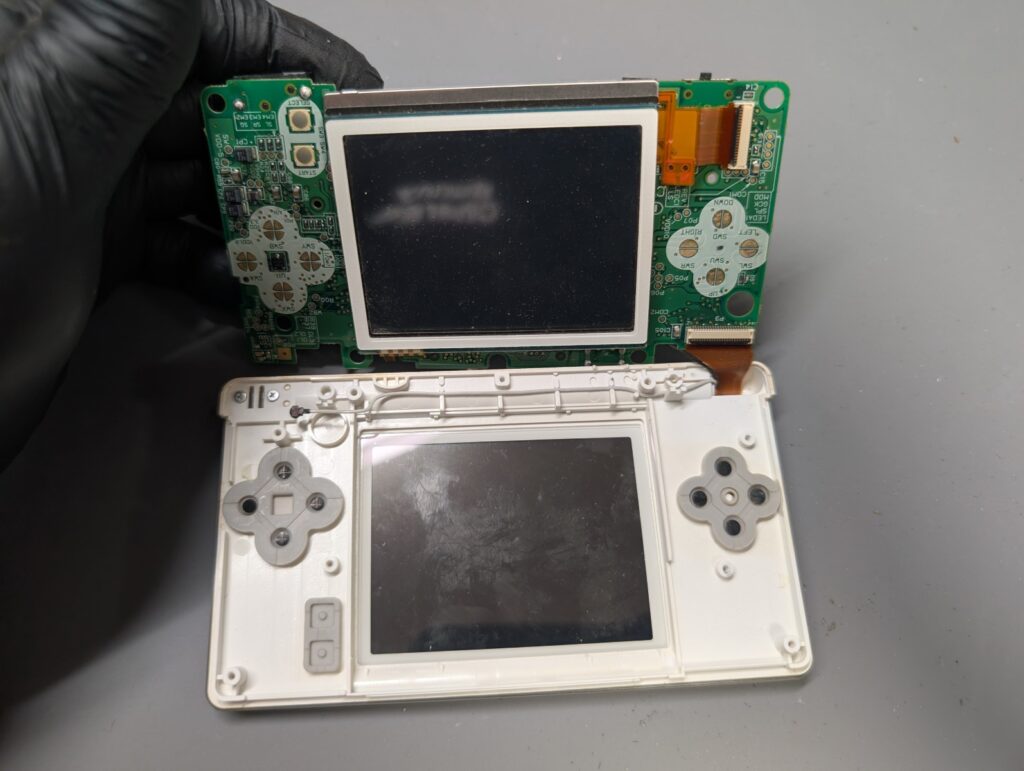

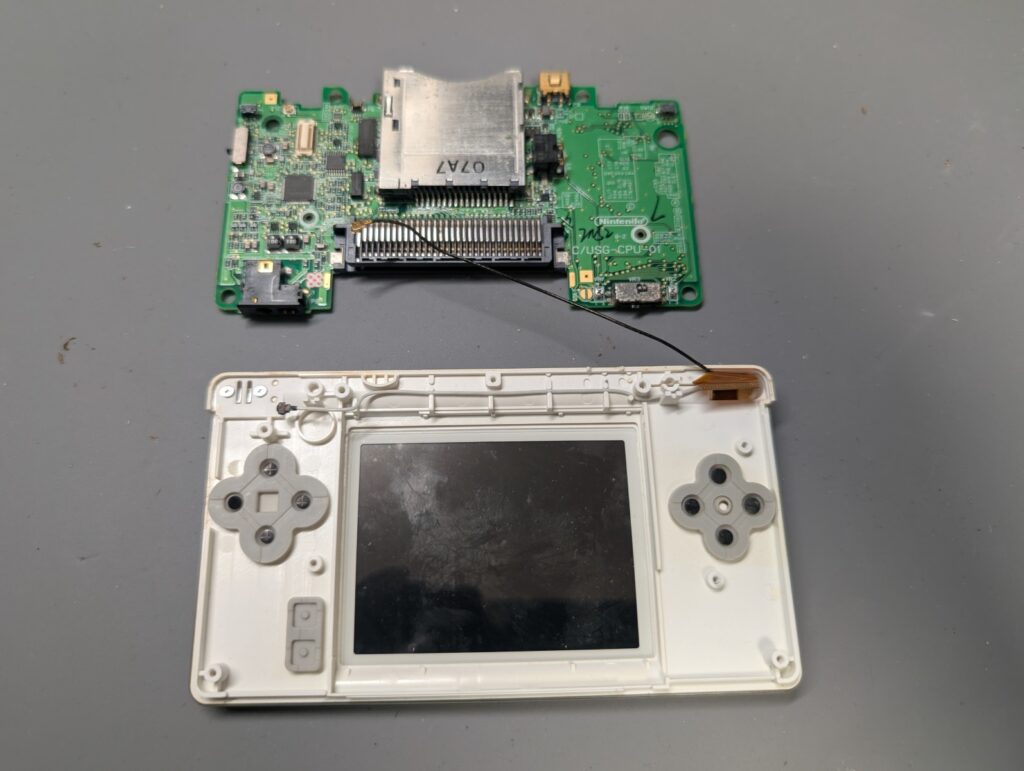

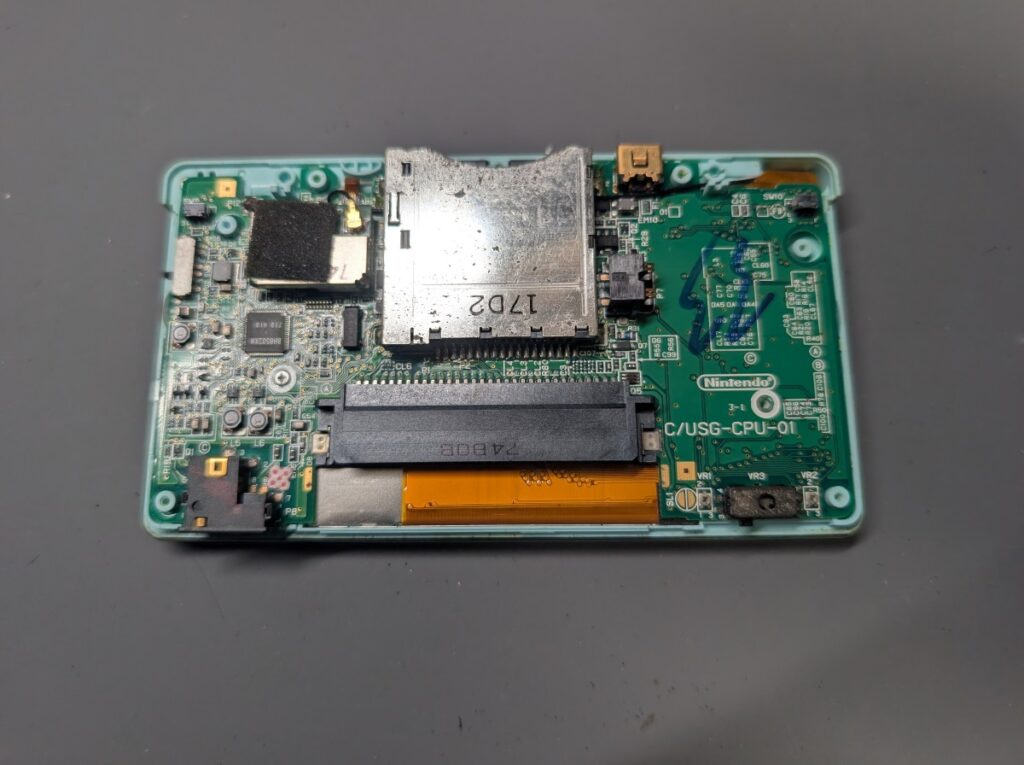

基板を本体から取り外す

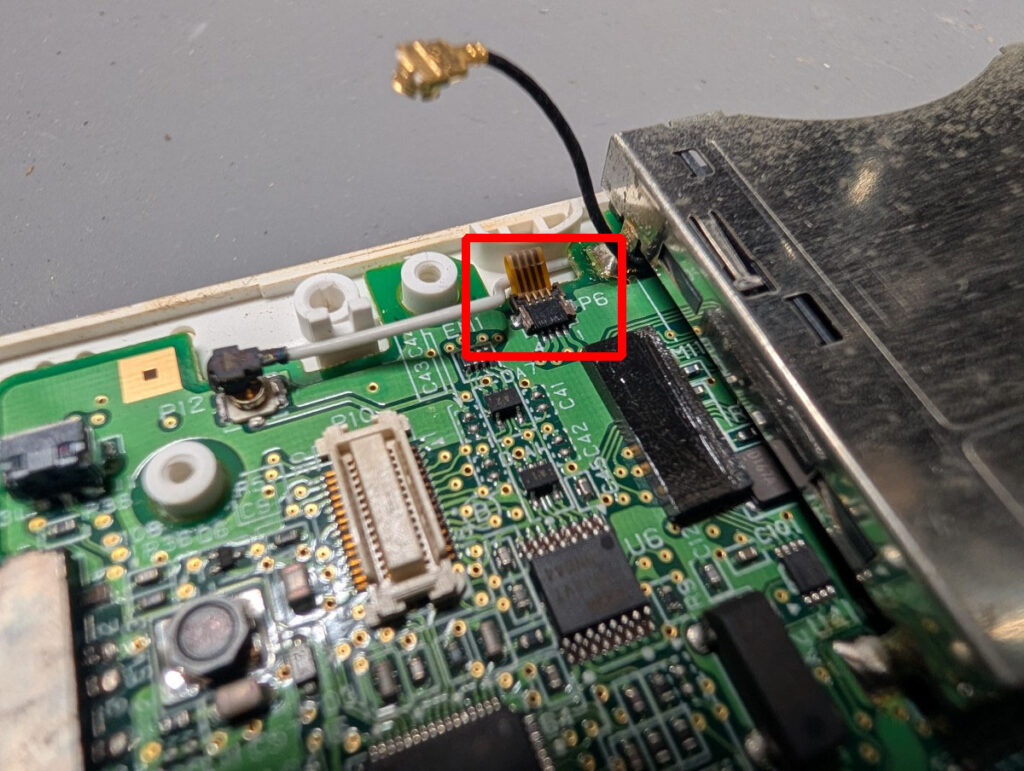

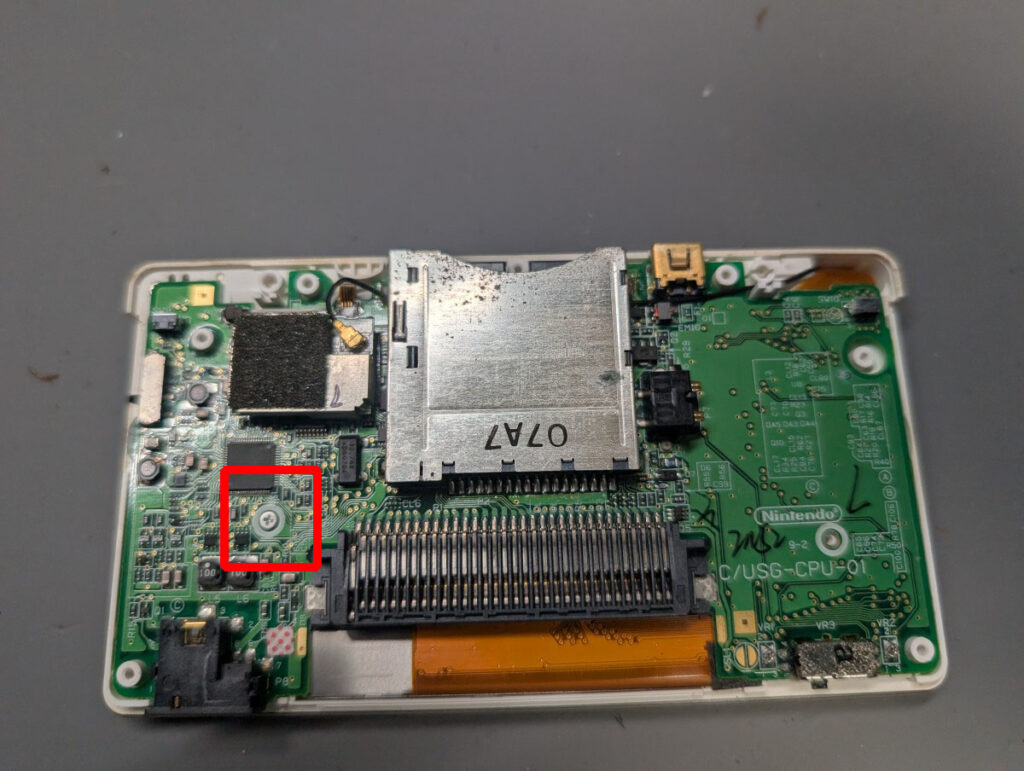

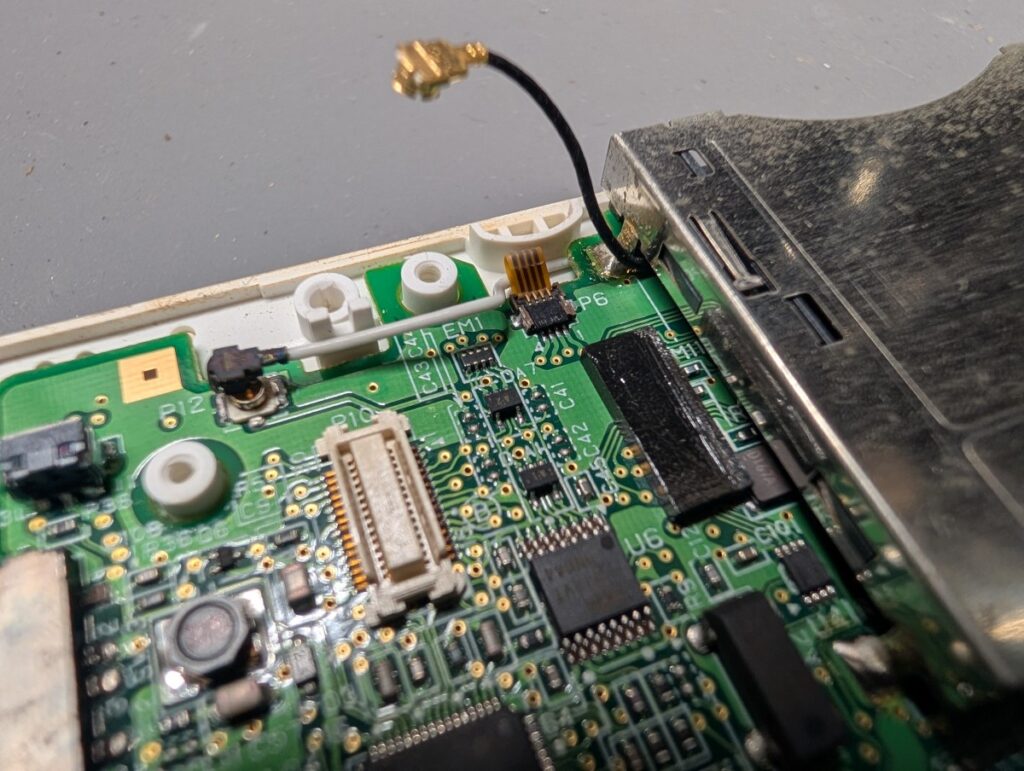

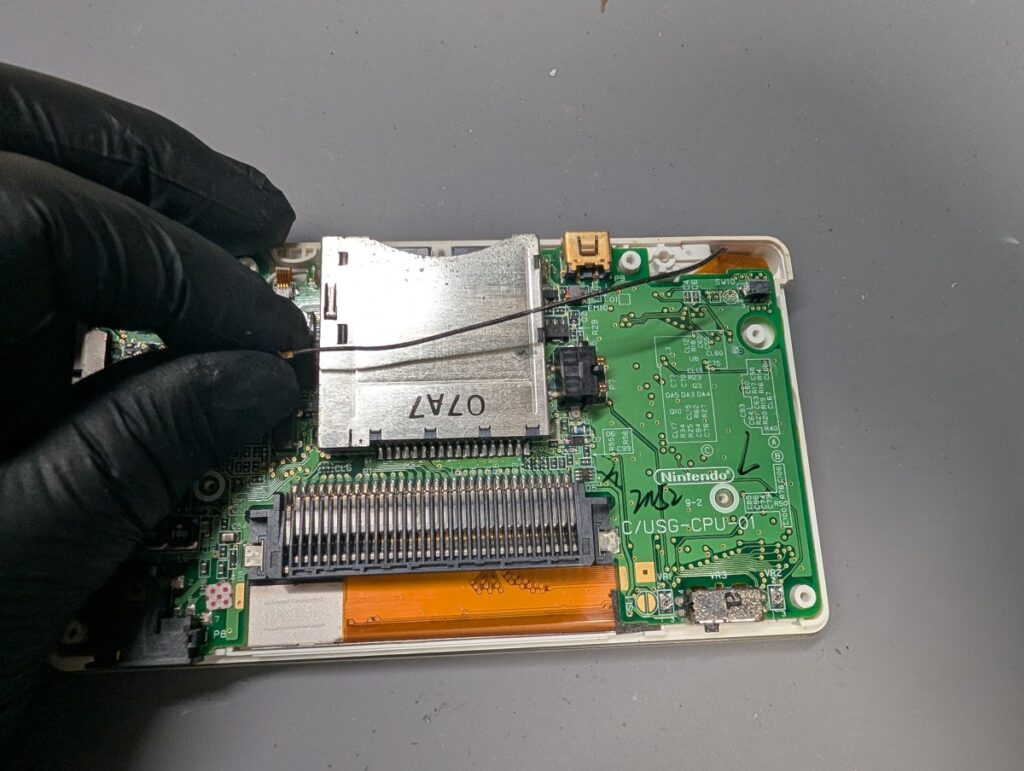

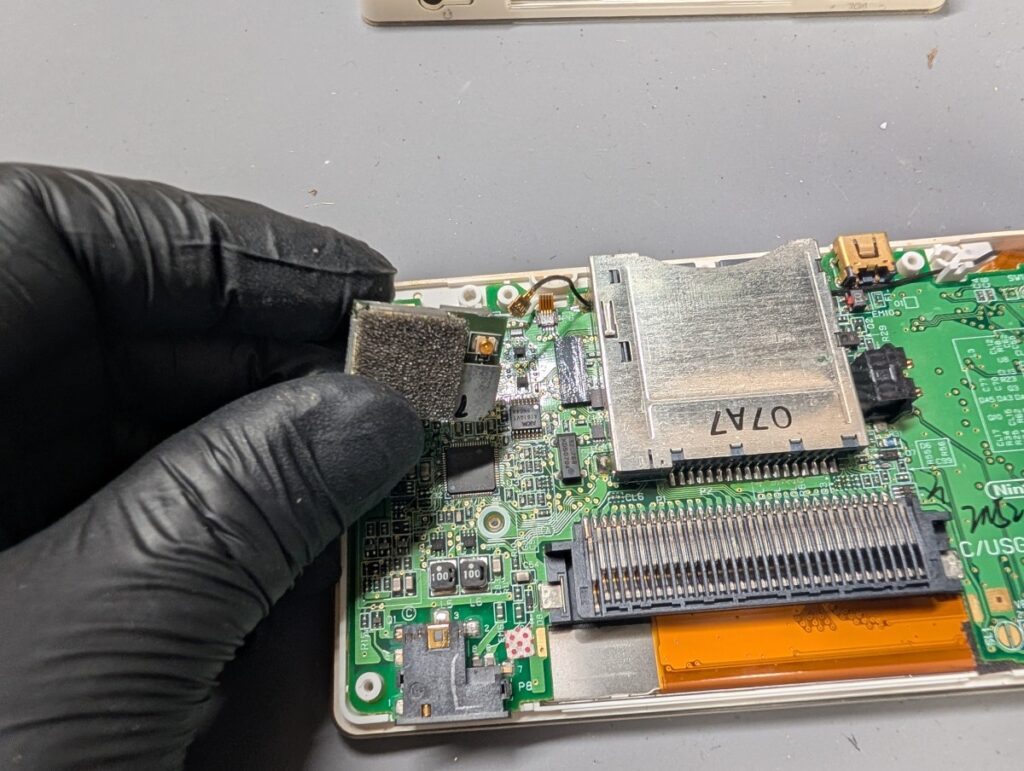

メイン基板を固定しているネジを外し、

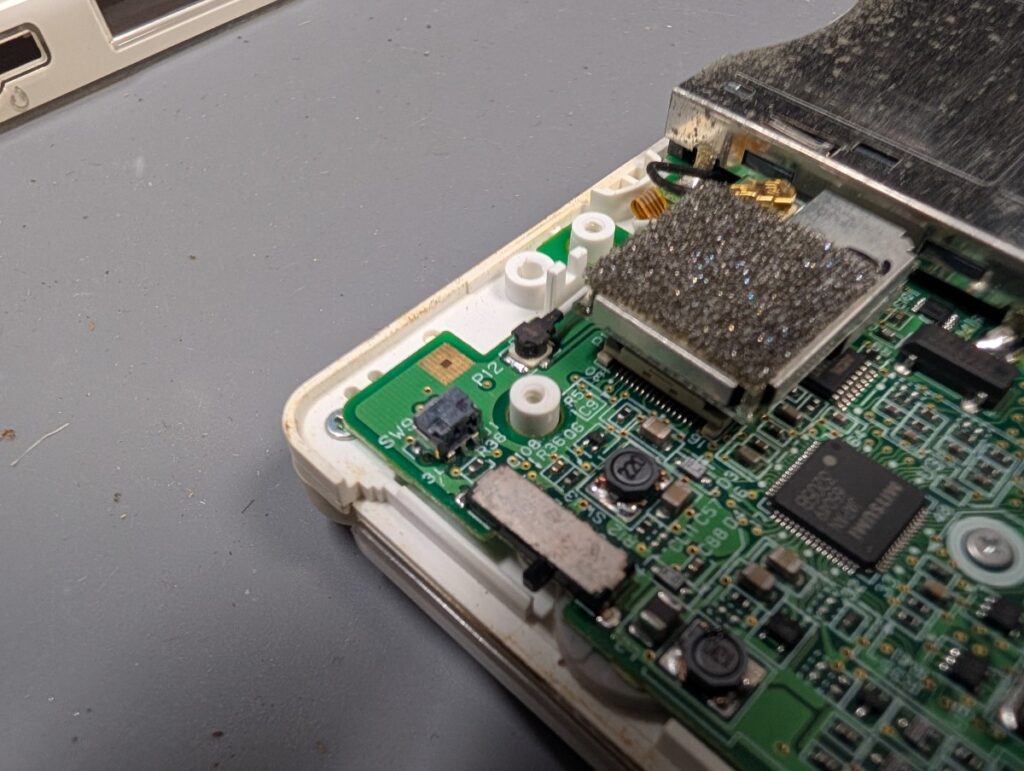

アンテナケーブルを取り外します。

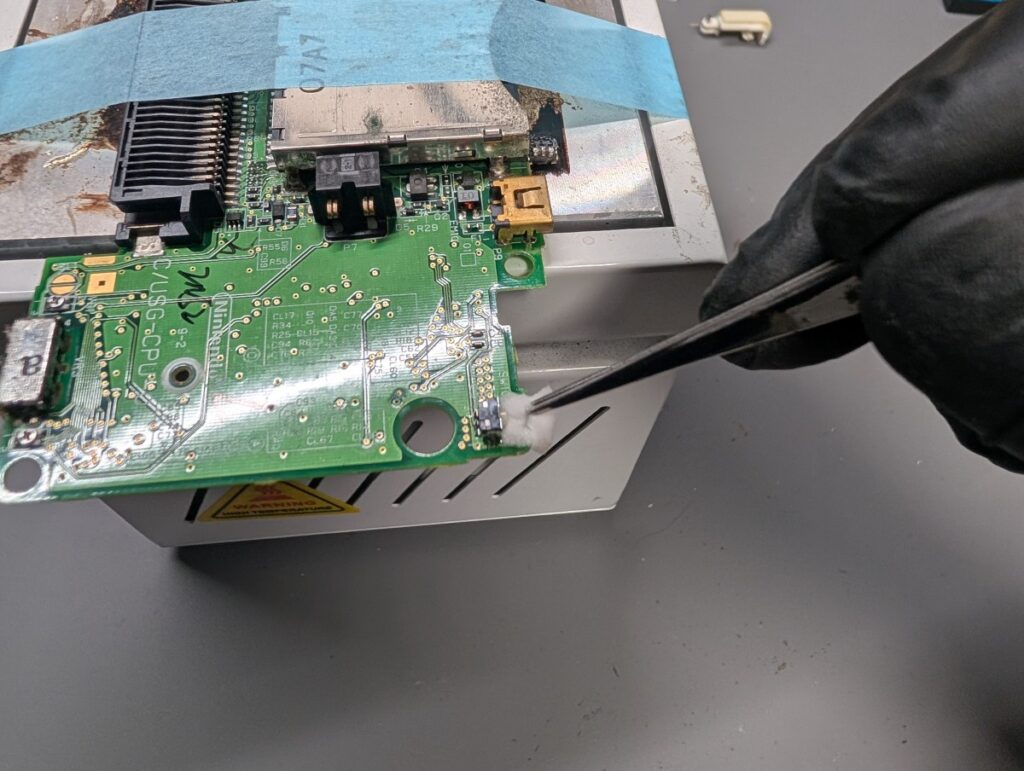

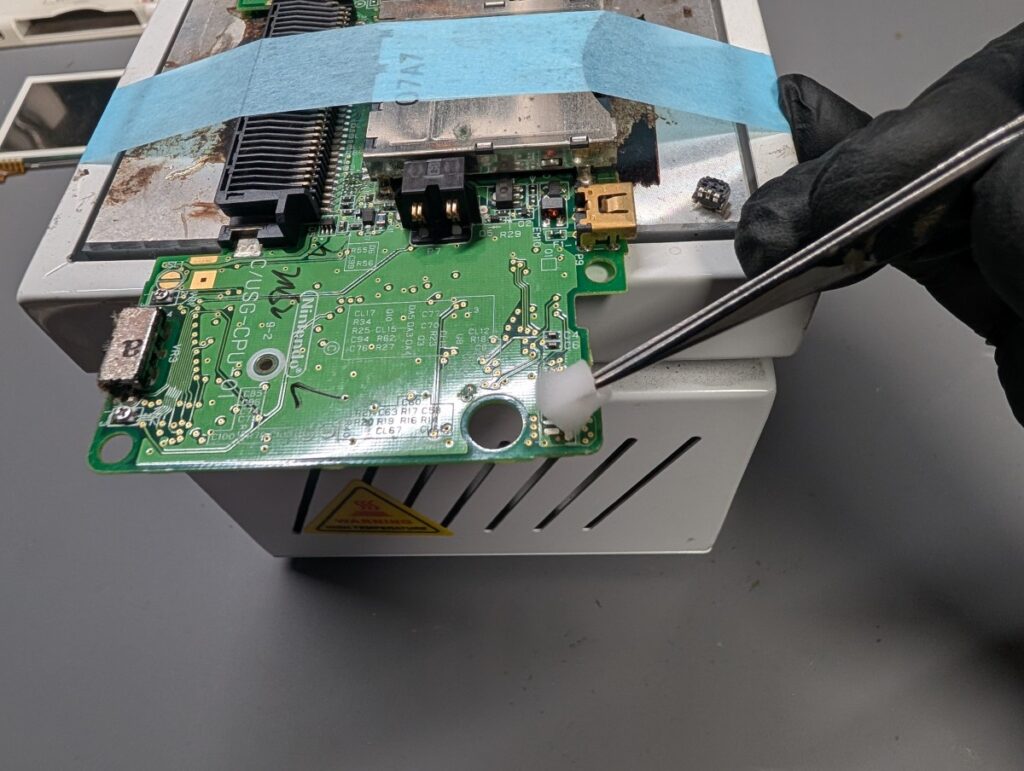

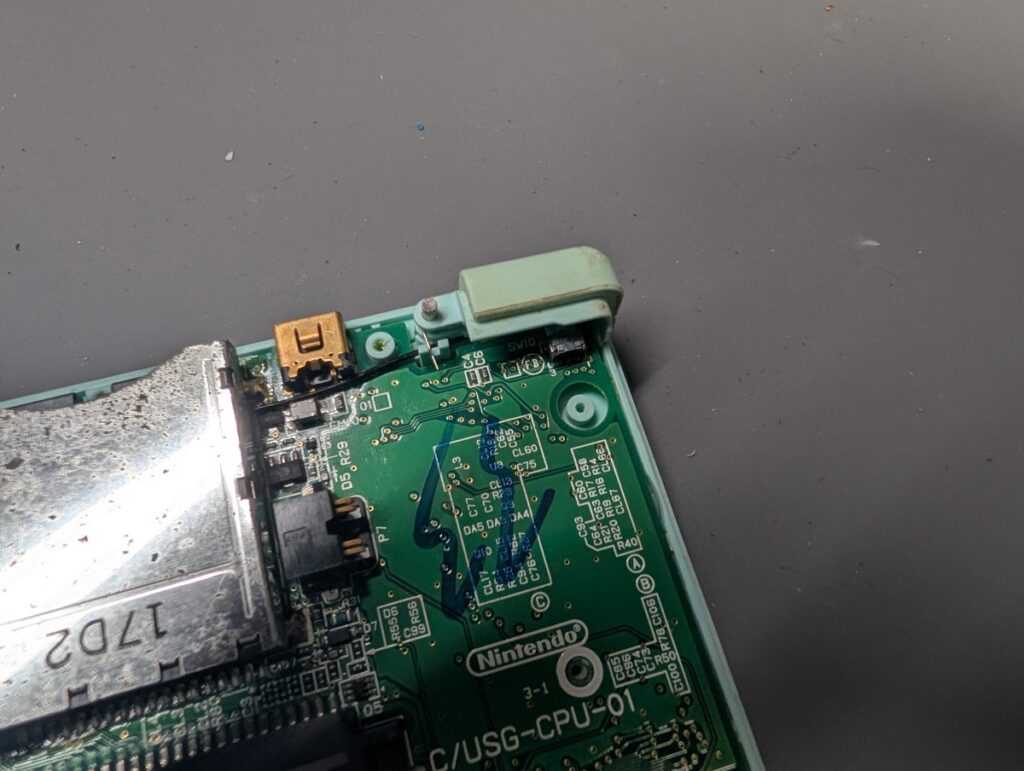

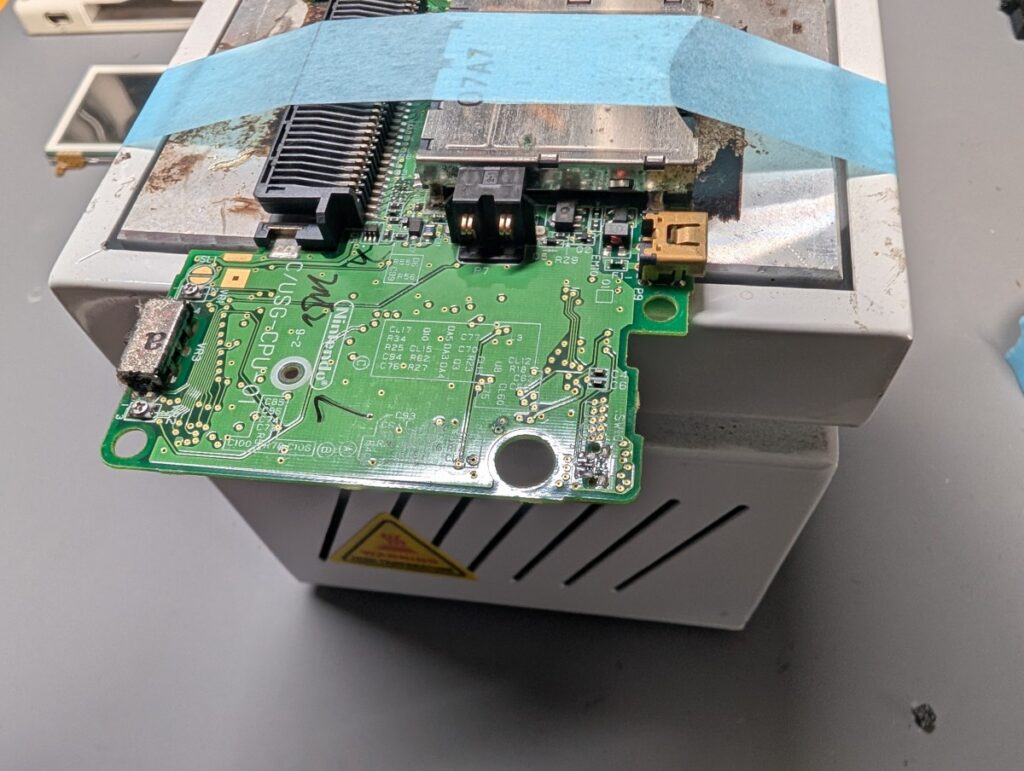

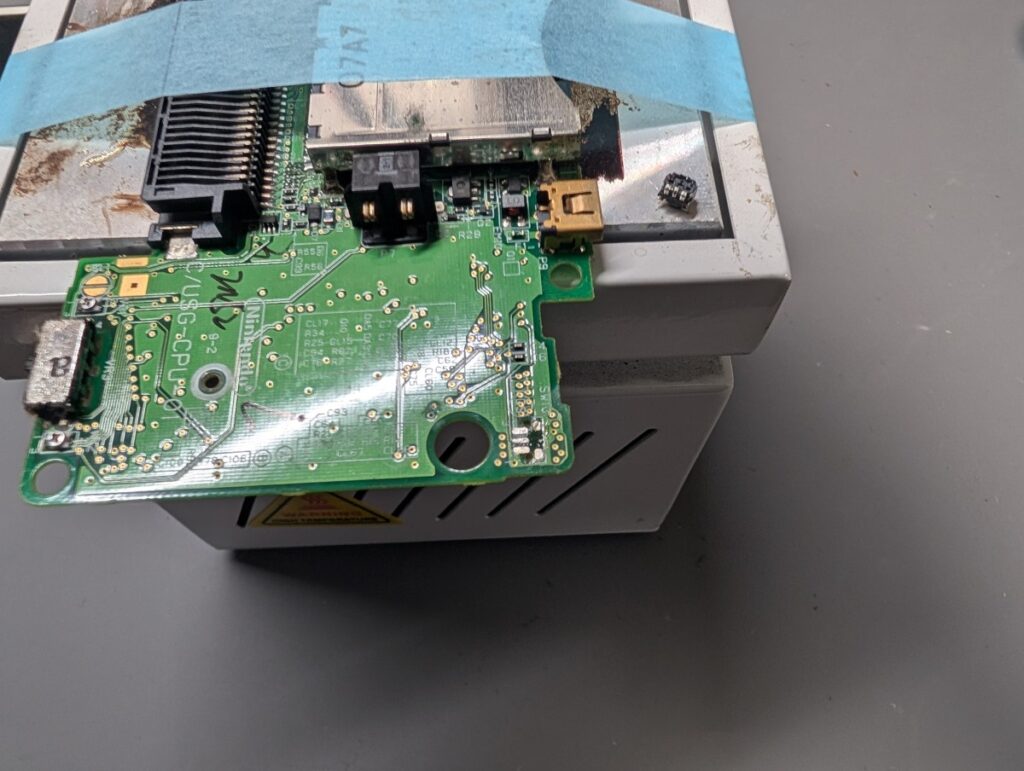

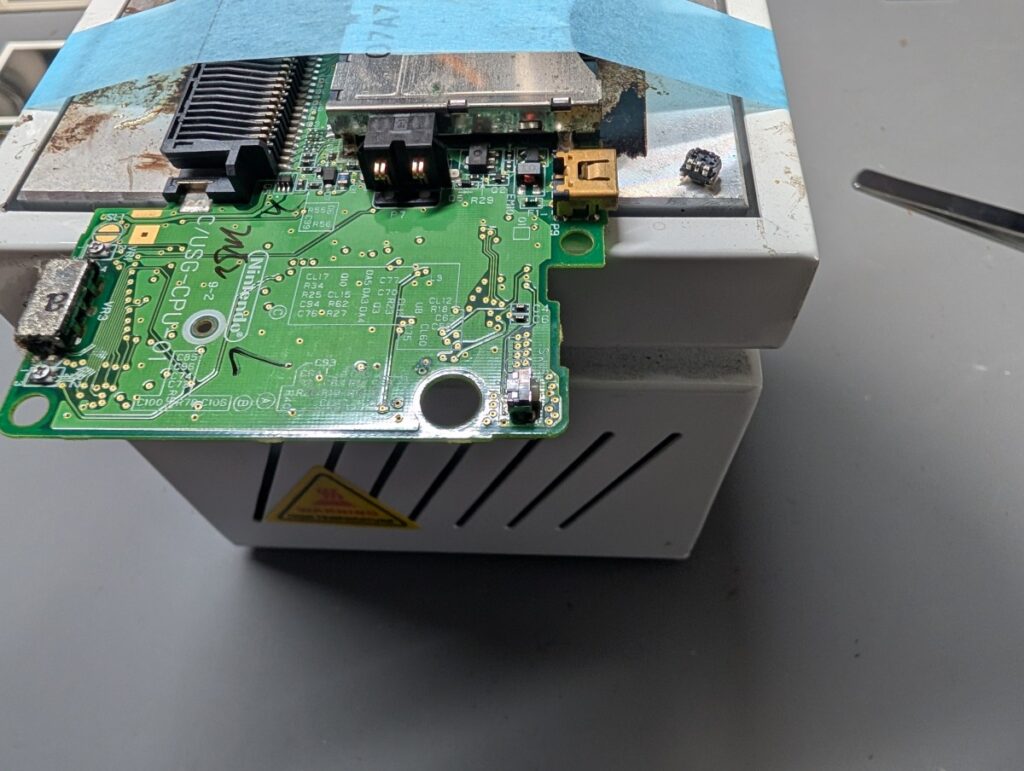

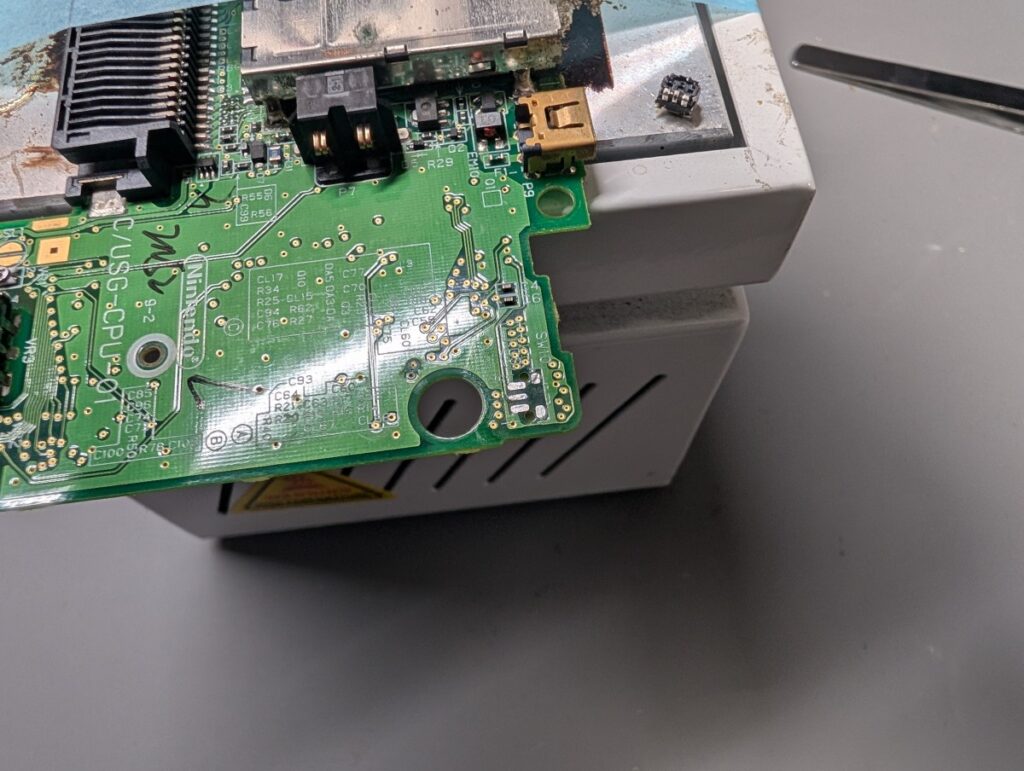

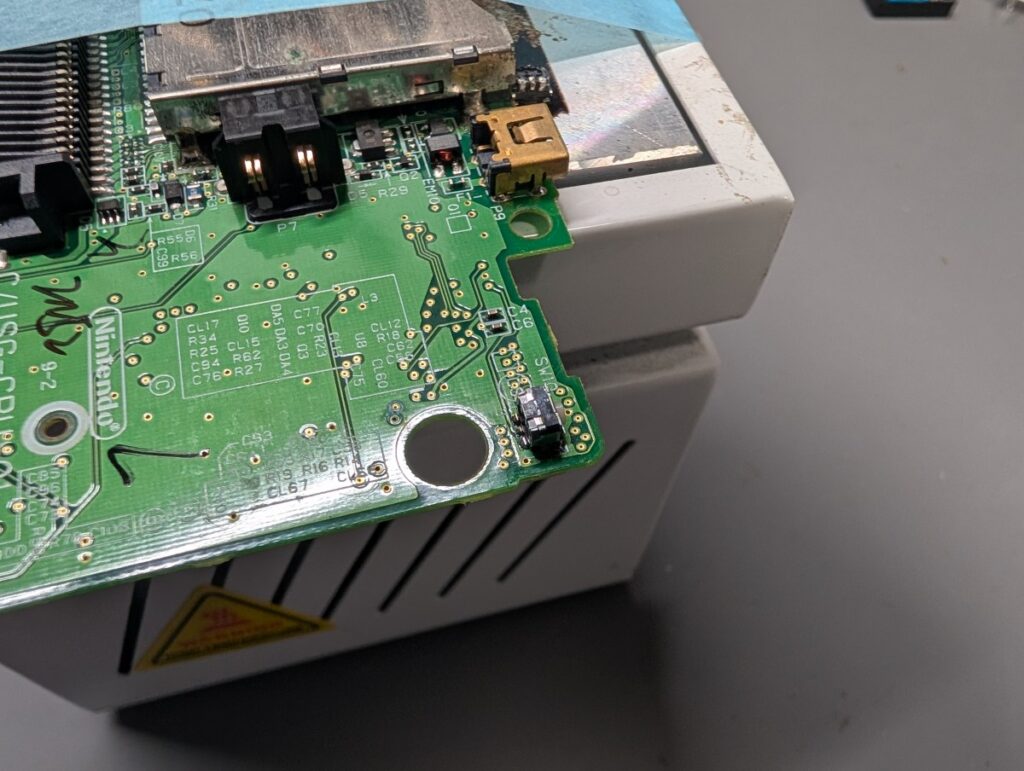

L・Rボタンを基板から外す

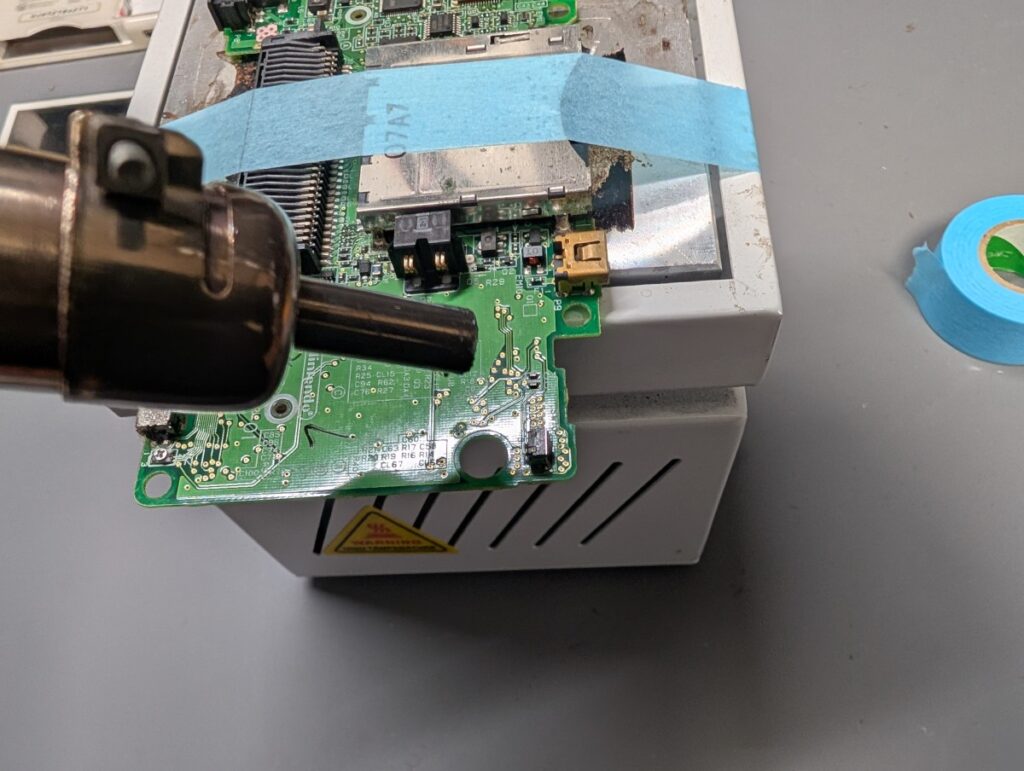

DS Liteの基板を固定し、
ホットエアーを使用して、実装されているL・Rボタンを基板から取り外します。

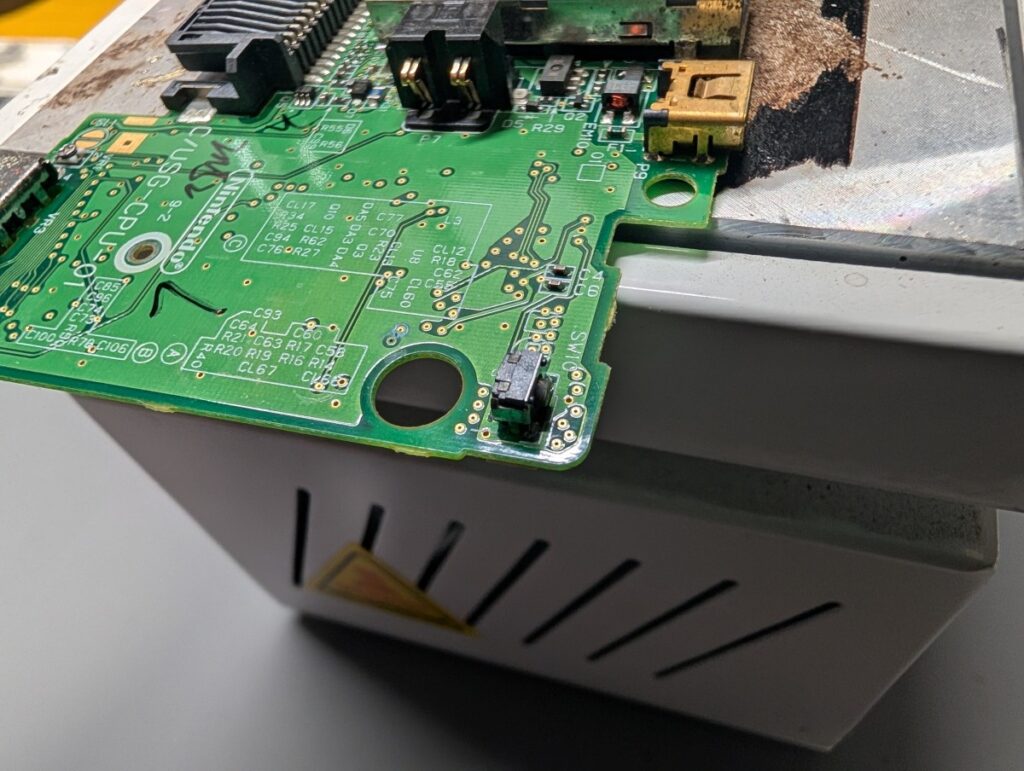

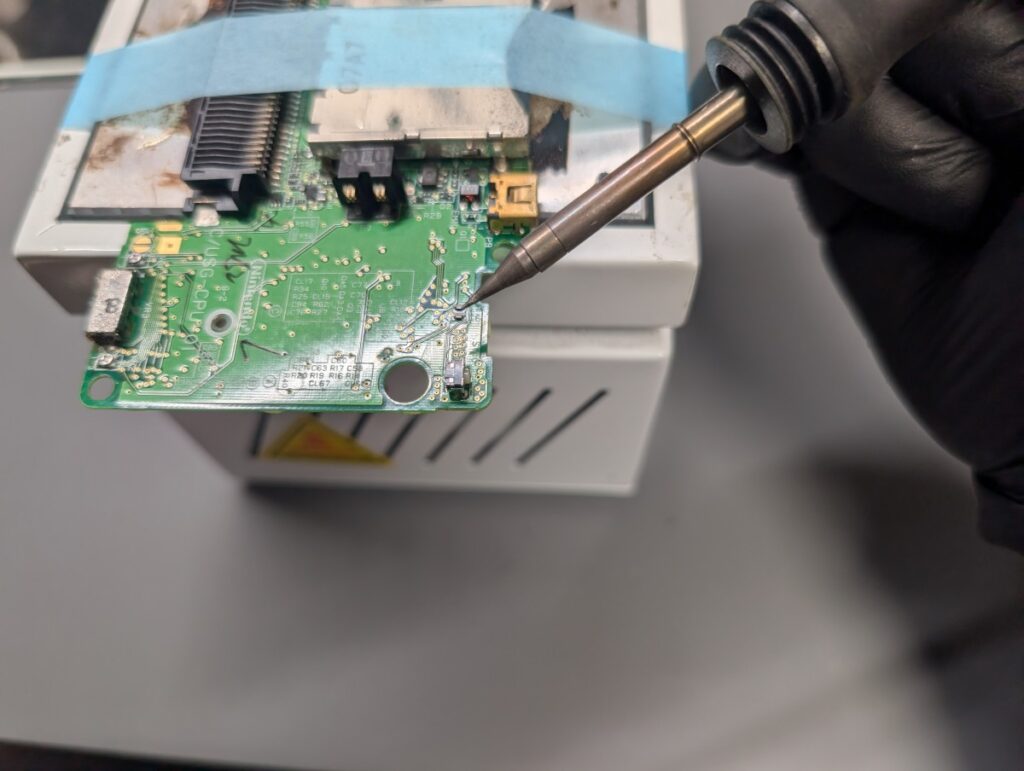

L・Rボタンを取り付ける

新しいL・Rボタンを基板に取り付けます。
取り付け時にホットエアーを使用すると、
熱によりボタンが変形し、押し感がなくなったり、反応しなくなることがあります。

そのため、取り外し時はホットエアーを使用し、
取り付け時はハンダごてを使用して、最小限の熱で固定する方法をおすすめします。

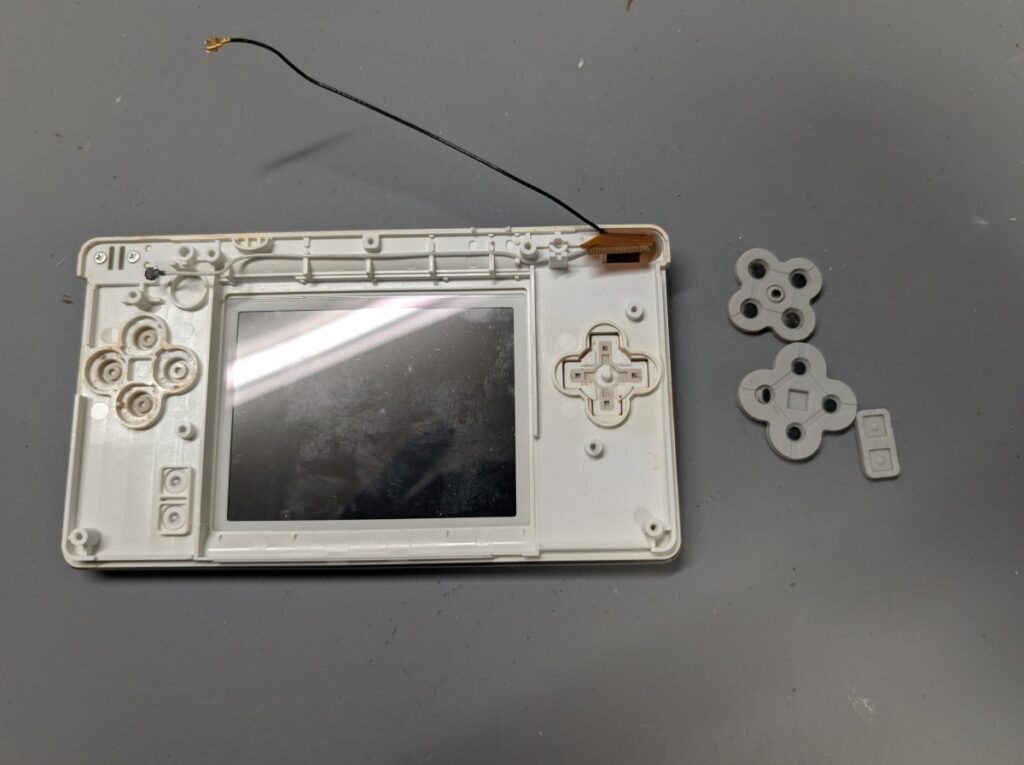

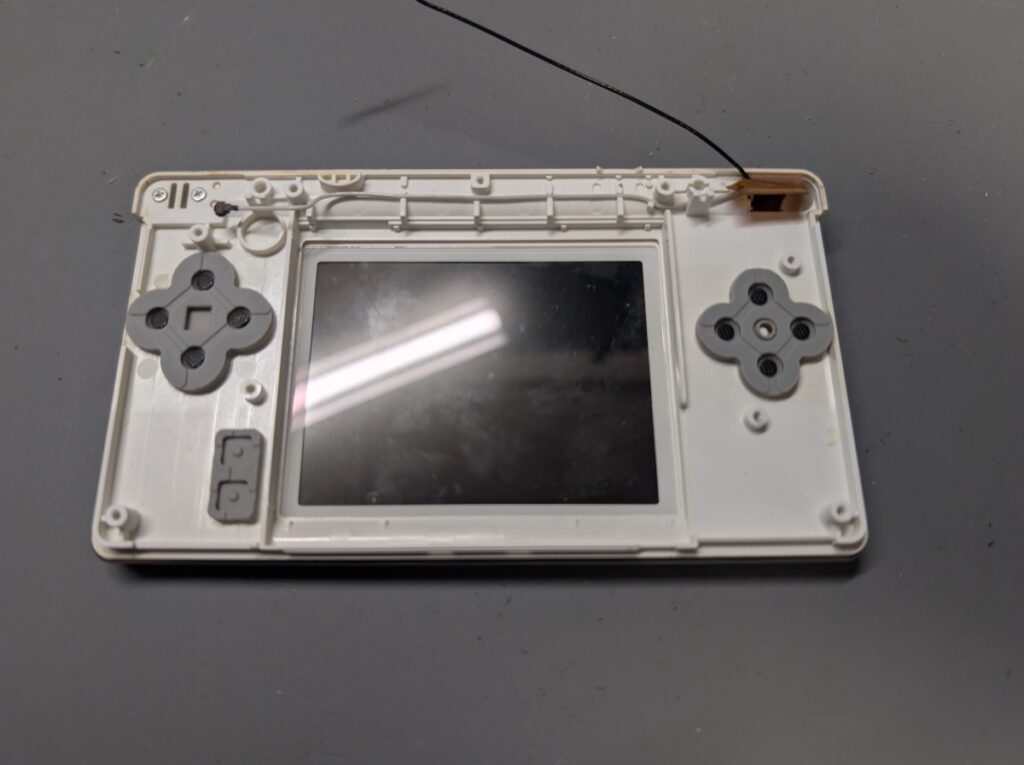

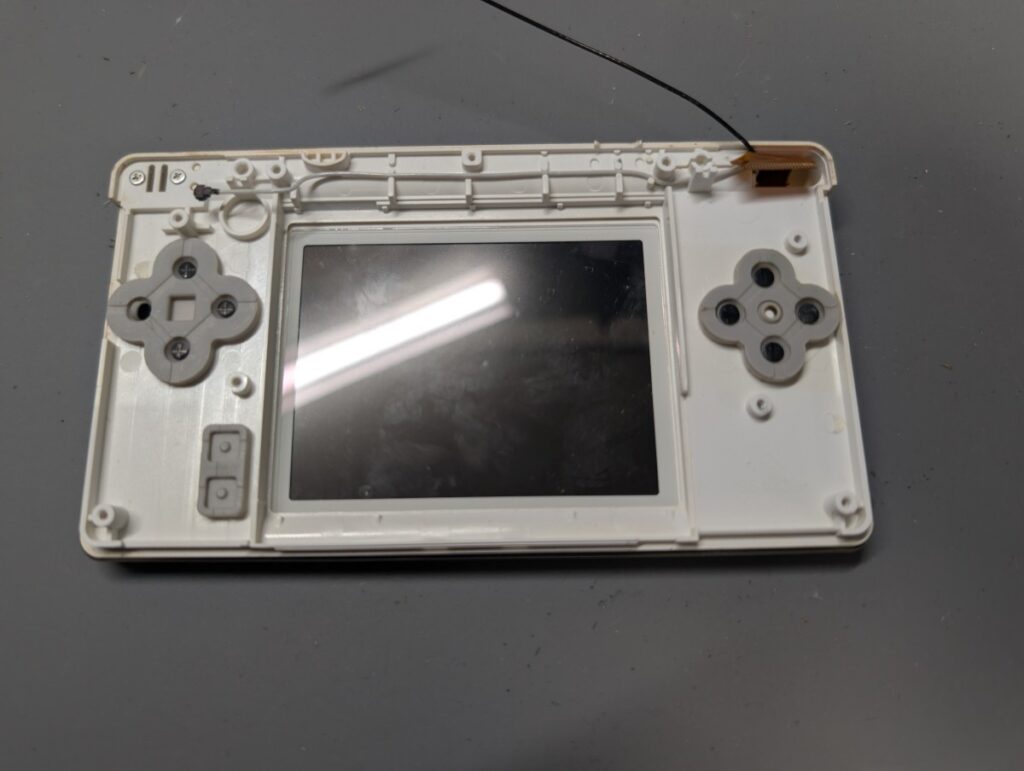

ボタンラバーの交換

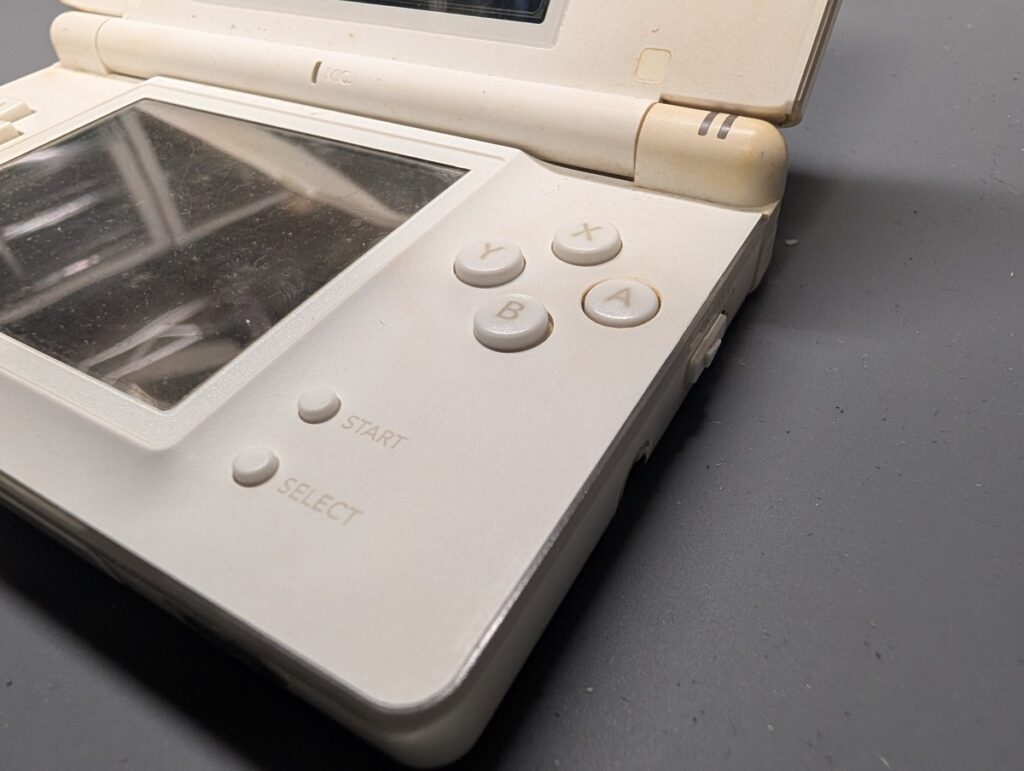

Aボタンが沈み込み、押し感がなく、ボタンを押しても反応しない状態の場合は、
ボタンラバーの交換で改善するケースが多くあります。

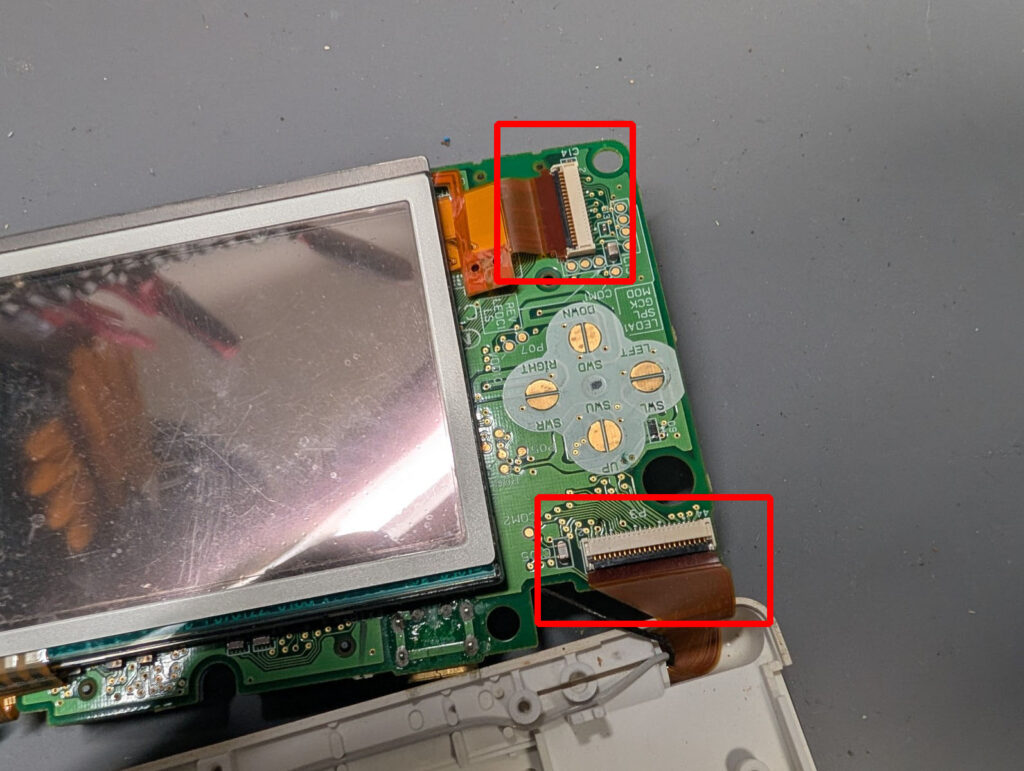

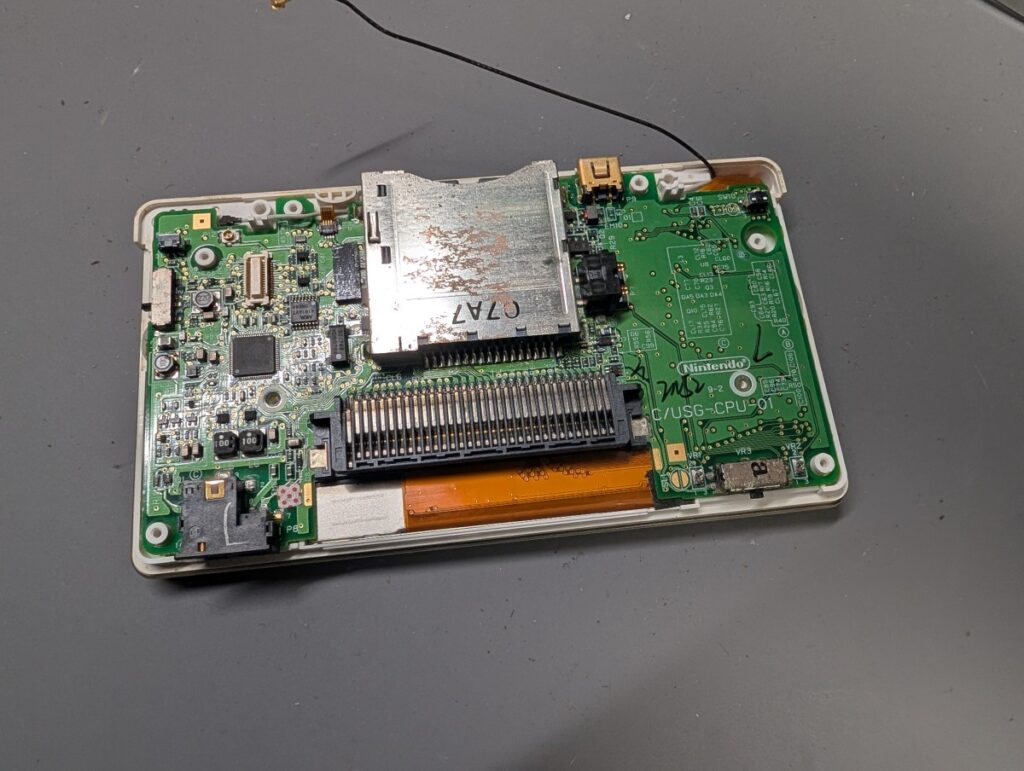

基板を取り付ける

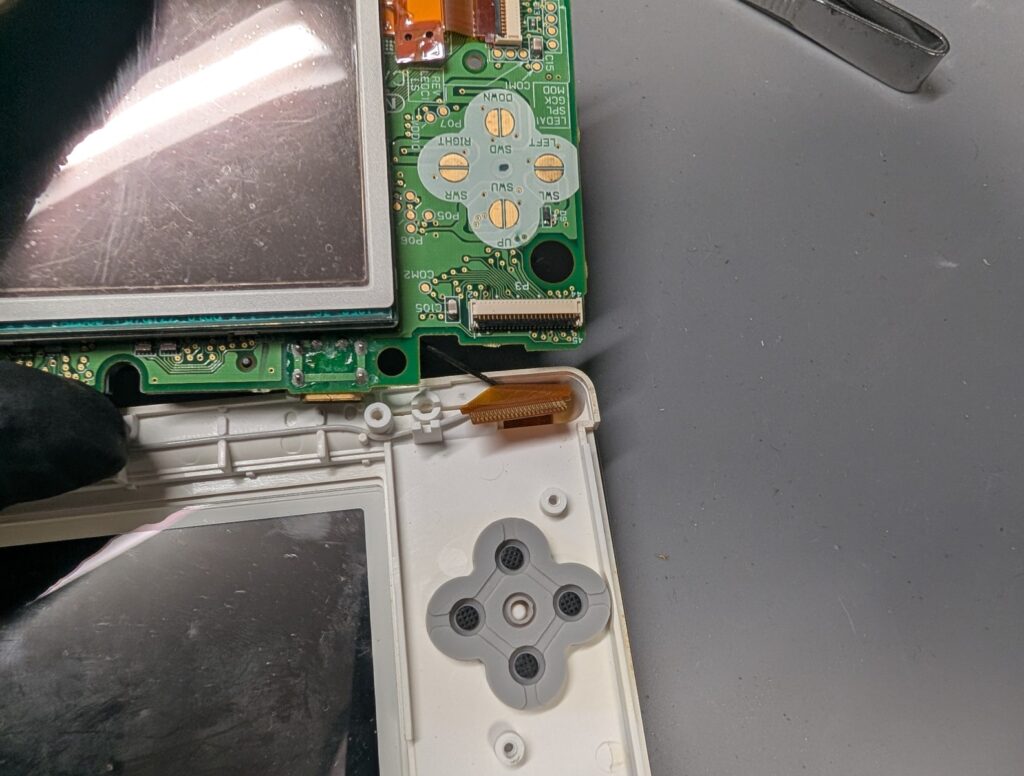

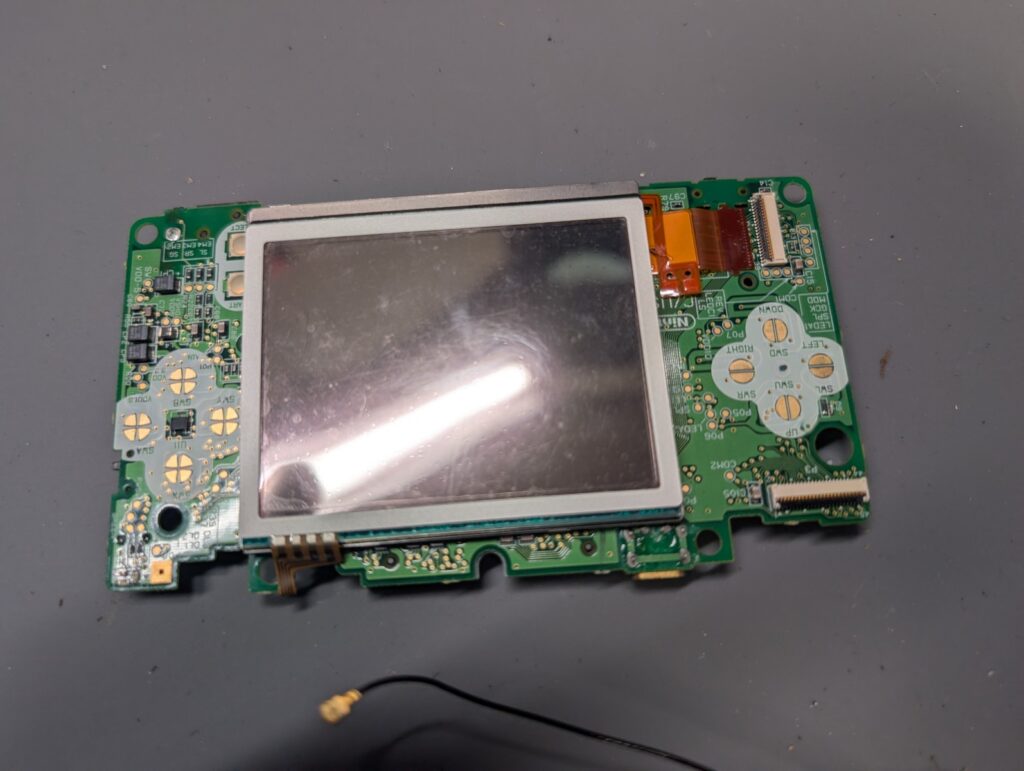

下画面を基板に取り付け、
上画面のケーブルを基板に接続して、本体へ戻します。

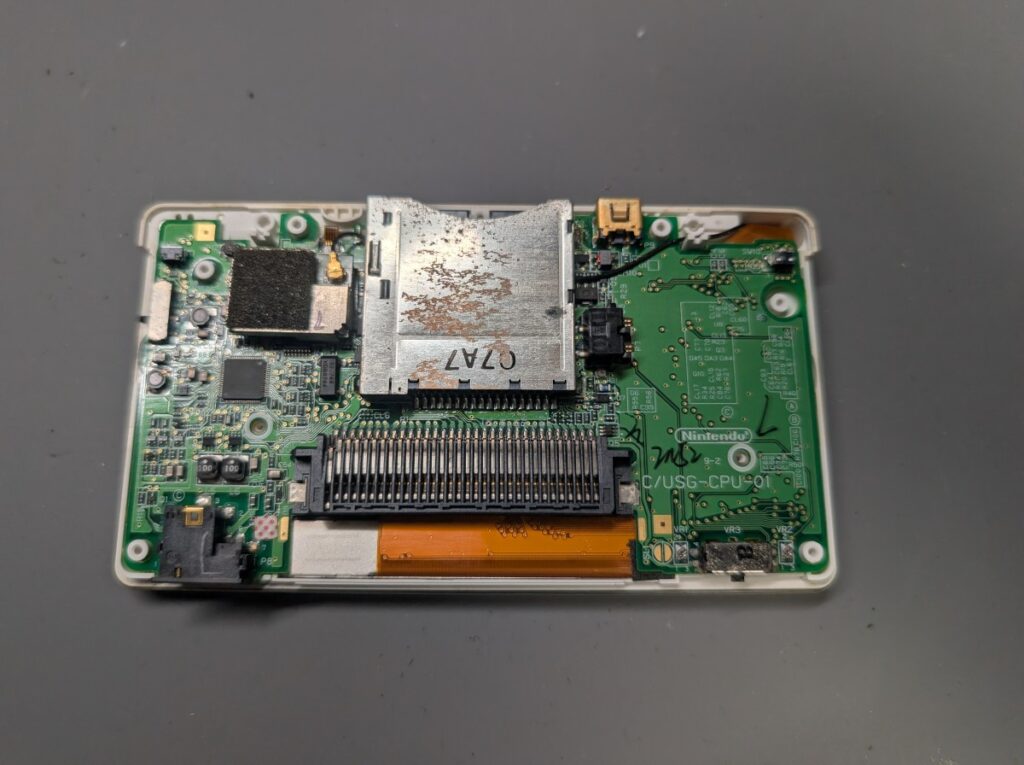

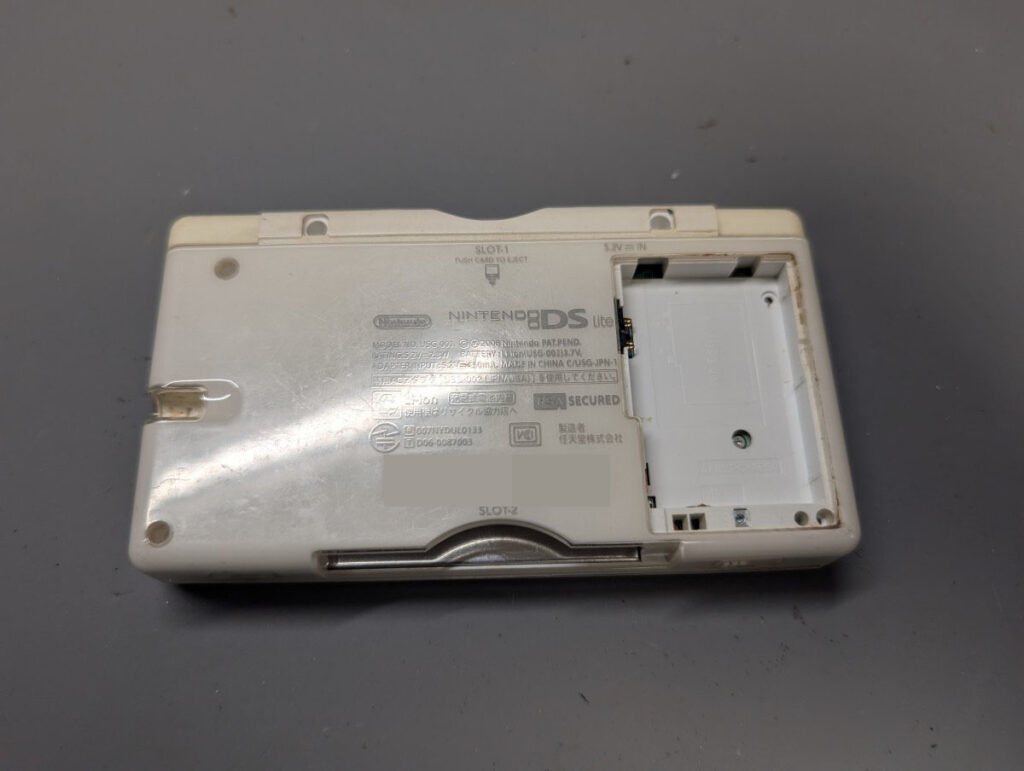

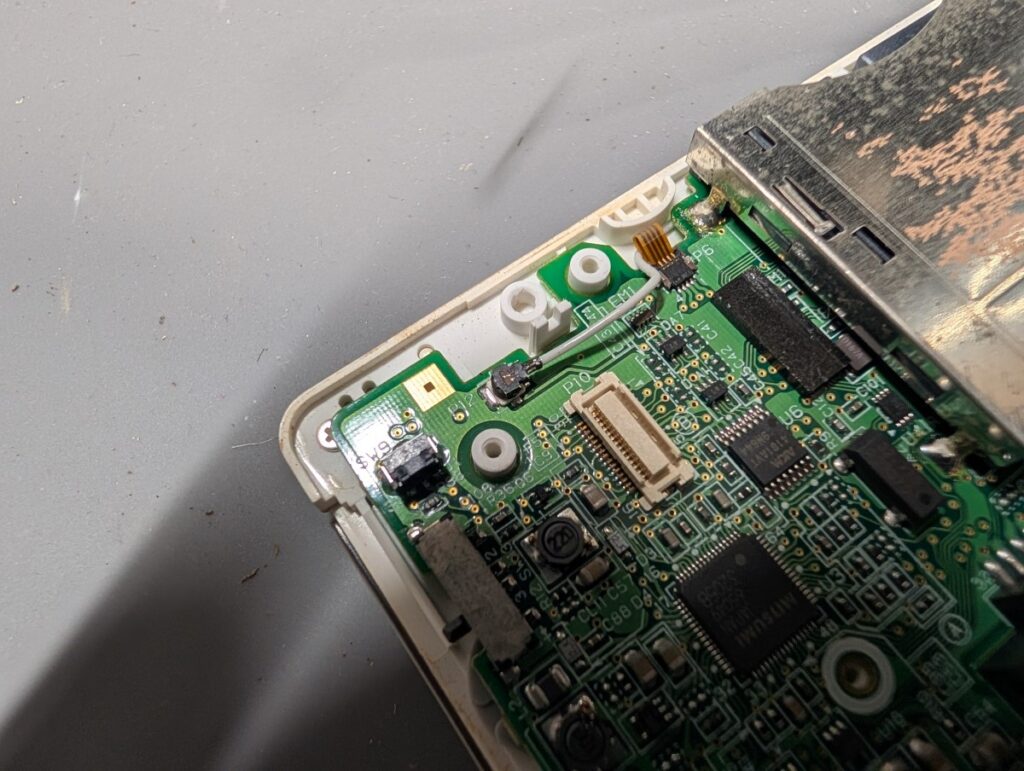

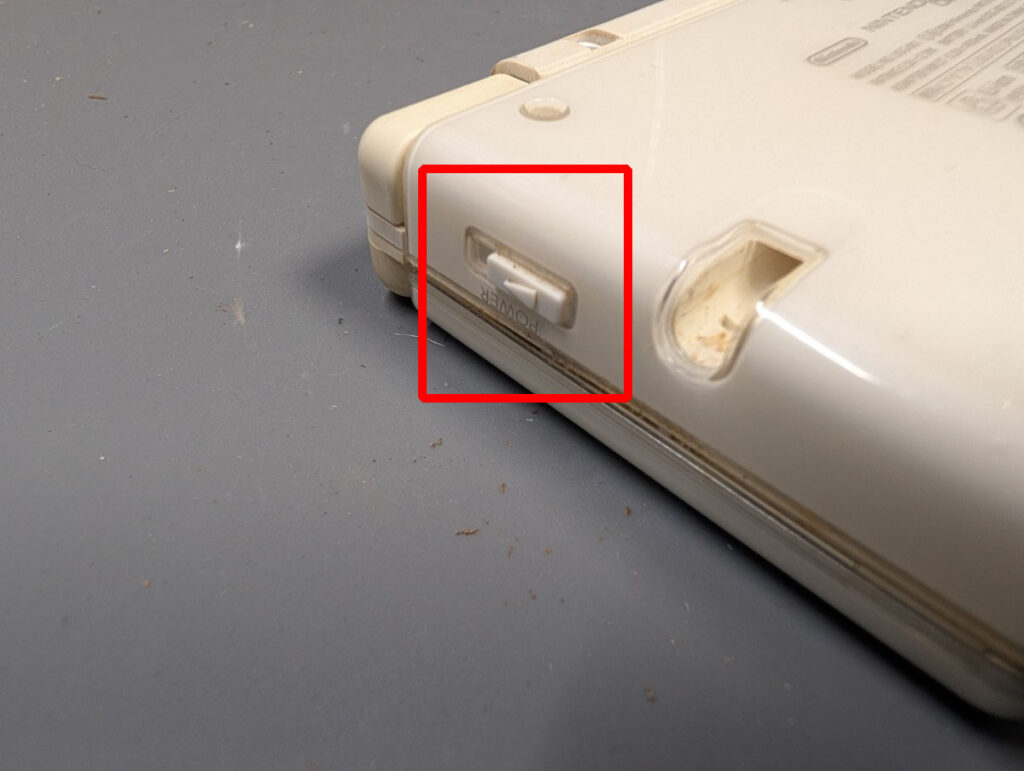

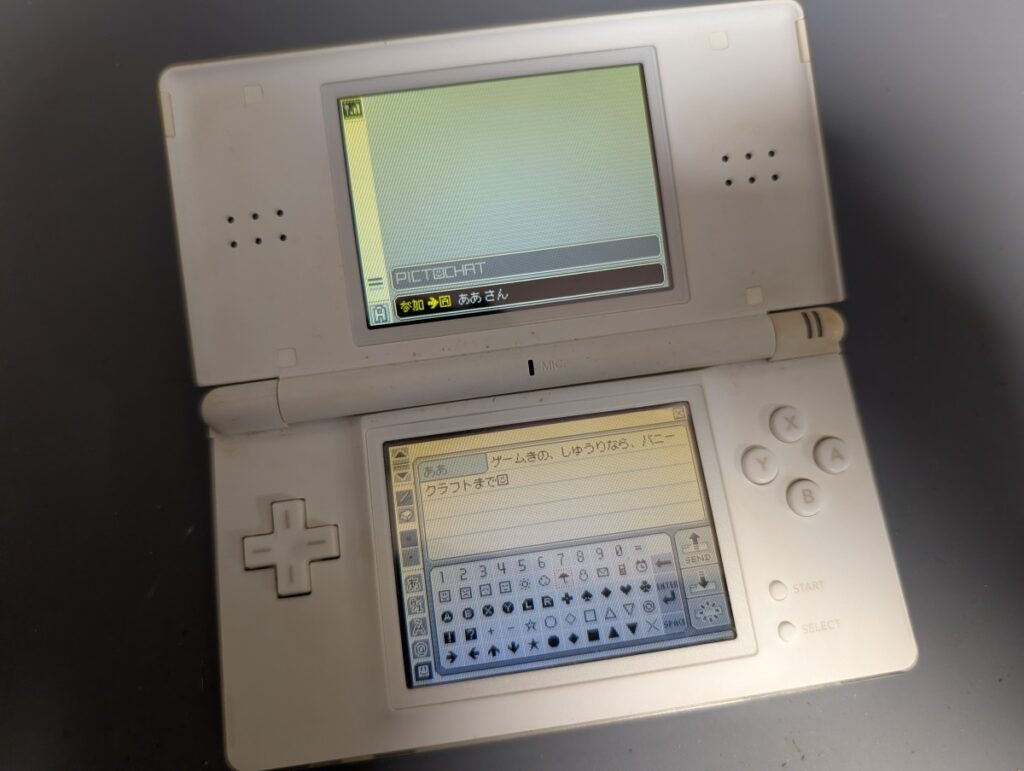

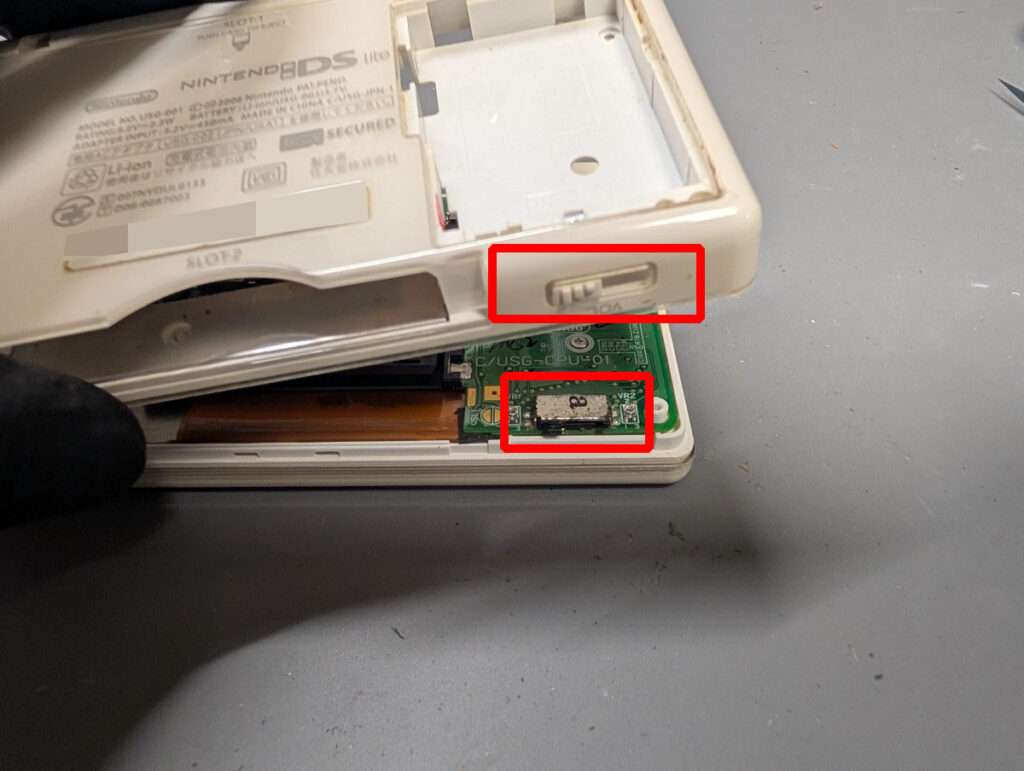

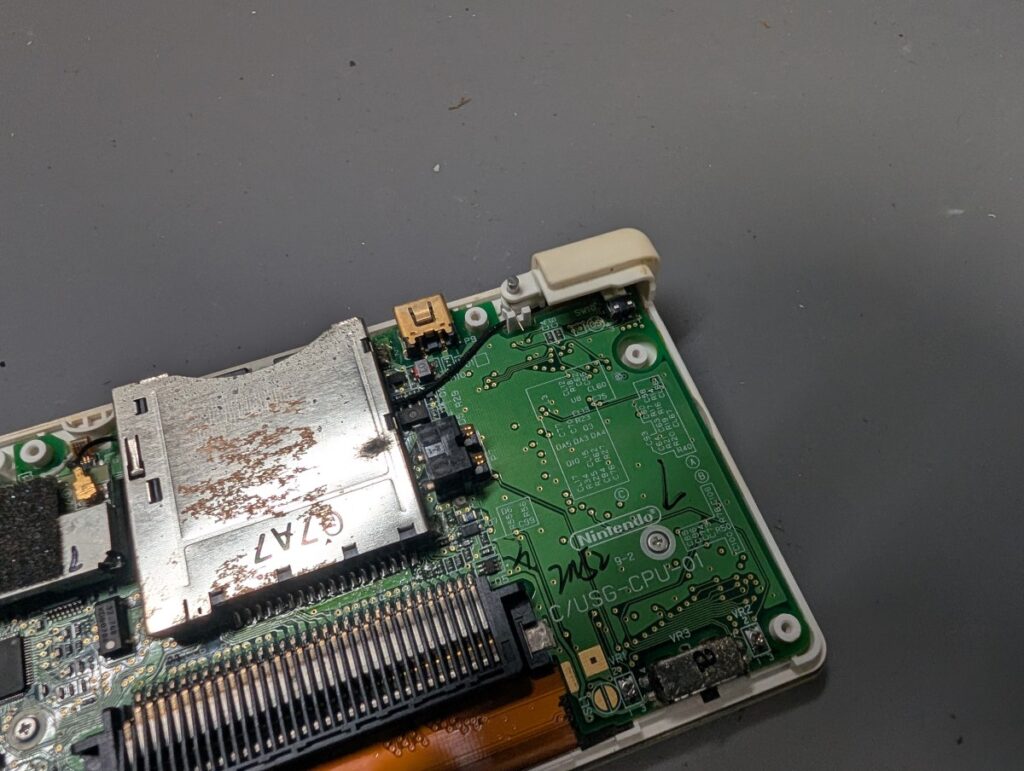

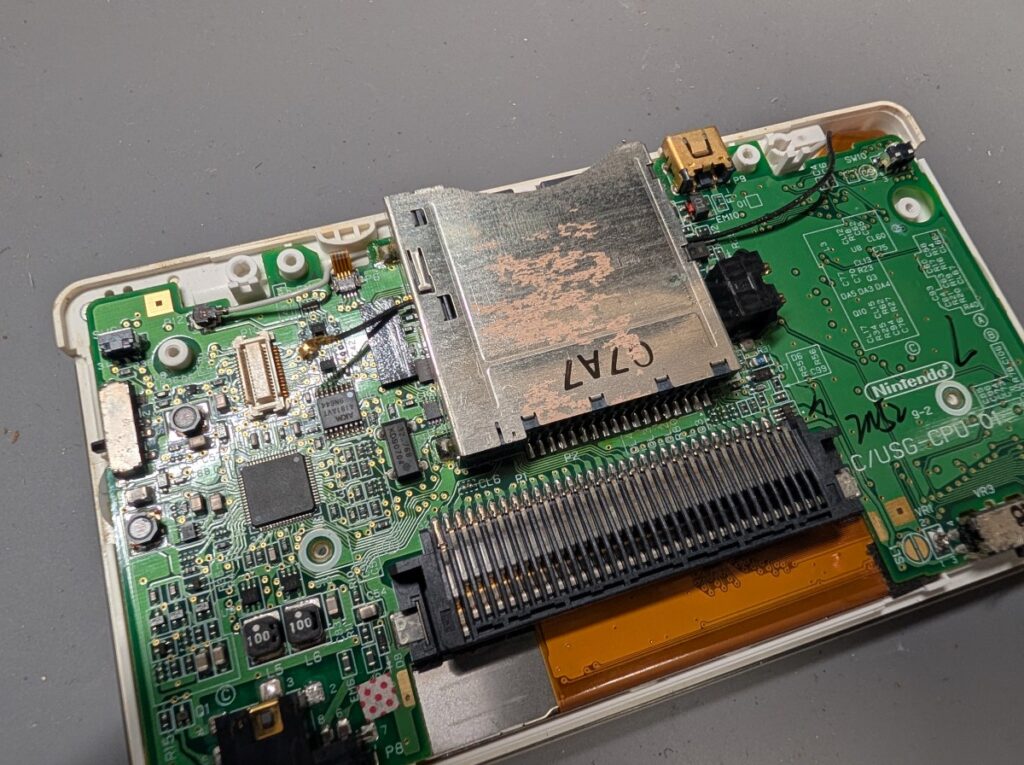

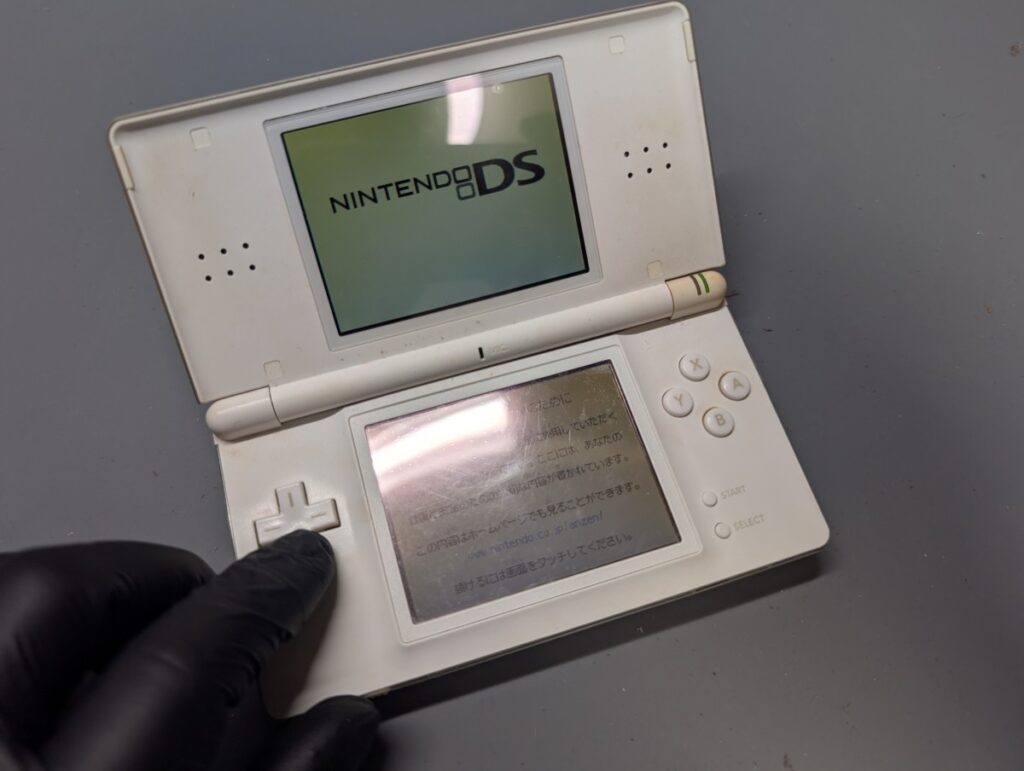

組み立てと動作確認

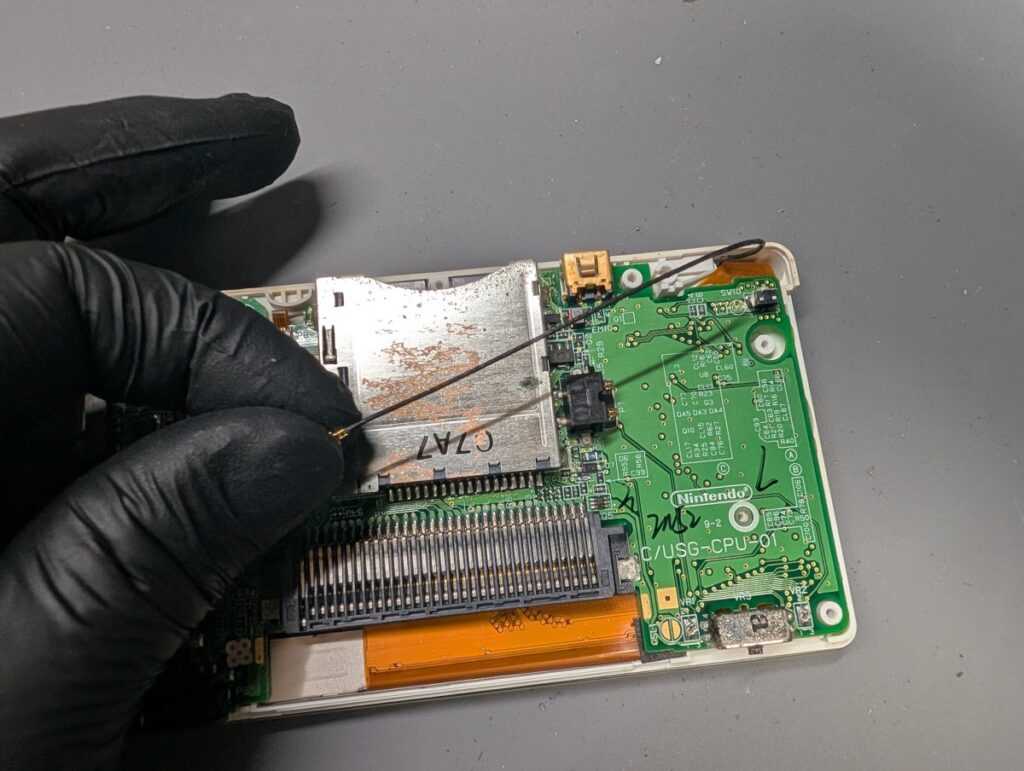

本体に基板を戻した後、
L・Rボタン（外装）を取り付け、ボリュームスイッチや電源スイッチの位置を調整し、
背面カバーを取り付けます。

修理時に破損させてしまった、症状が悪化した場合

ケーブルの取り付け時にコネクターを破損してしまった。
起動しなくなってしまった。
ボタンの取り付けがうまくできなかった。

このような場合でも、当社では引き継ぎでの修理に対応しています。

部品のお持ち込みや、お持ち込みいただいた部品を使用した修理にも対応しています。
難しいと感じた場合は、無理に作業を進めず、ご相談ください。
