【2DSLL】 ソフトスロットのピン折れ修理事例

ゲームカセットを読み込めず、
お客様ご自身で綿棒を使用してスロット内を清掃したところ、
綿棒の綿がピンに引っかかり、ピンが変形してしまったとのことでご依頼いただきました。

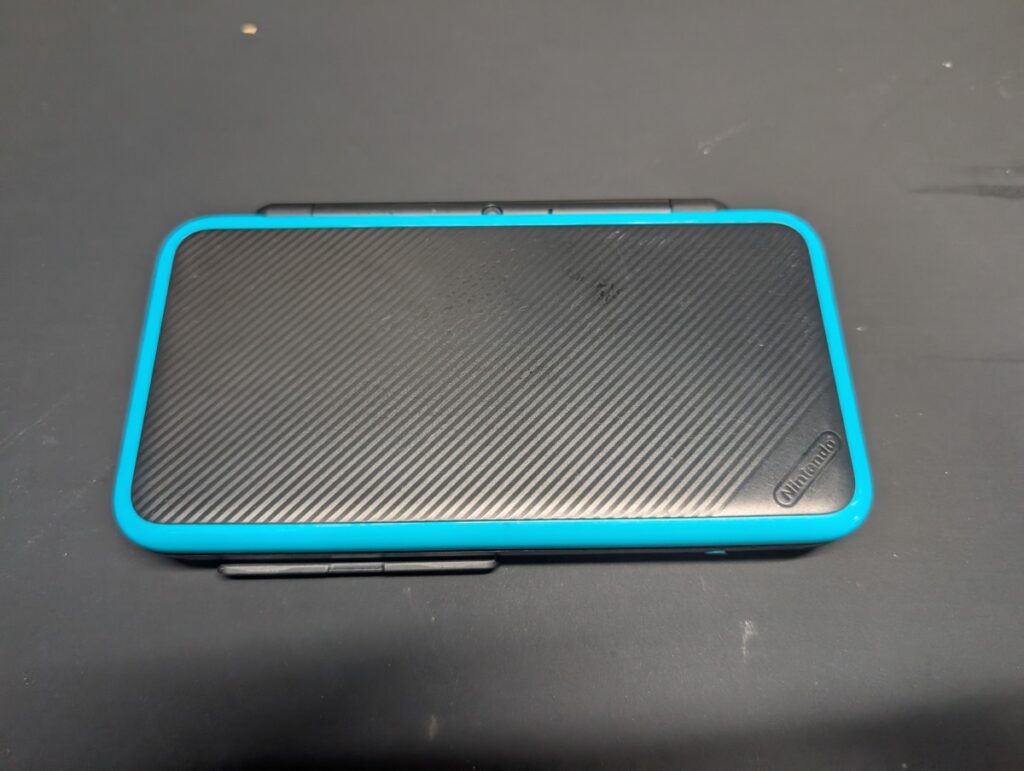

お預かり時の状態

ゲームカセットスロット内を目視で点検したところ、
二か所のピン曲がりを確認しました。

曲がった時点で修理をご依頼いただいたため、修正可能な状態でした。

この状態で無理にカセットを挿入すると、さらに大きな破損へと発展し、
スロット自体の交換が必要になる場合があります。

修理時の様子

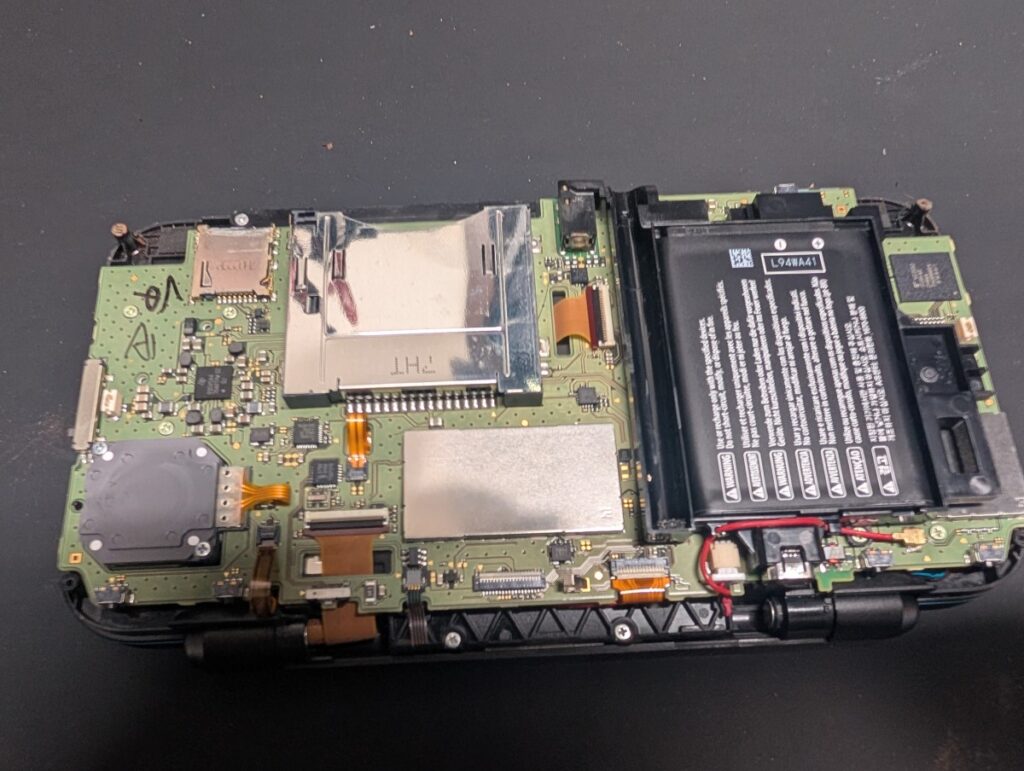

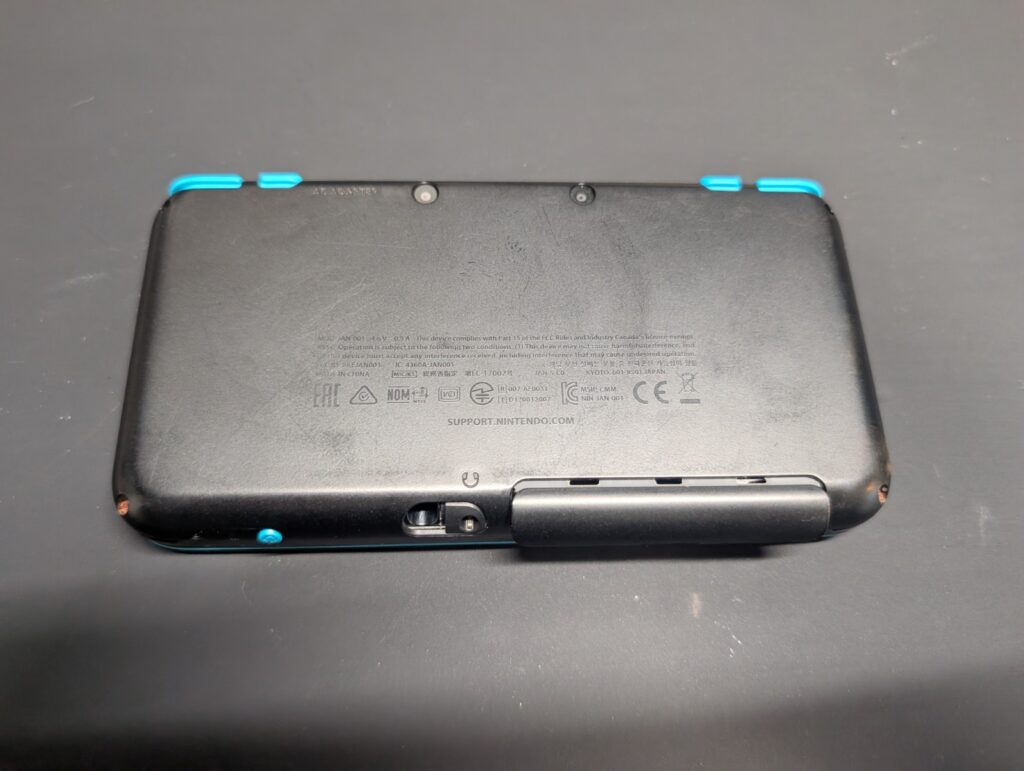

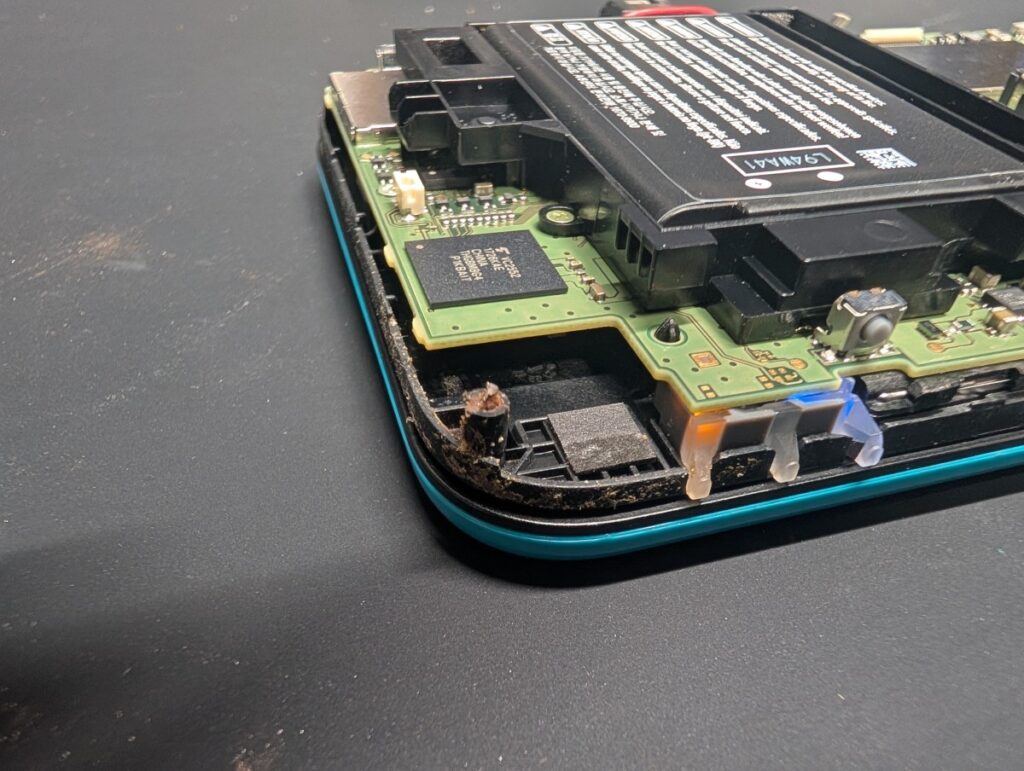

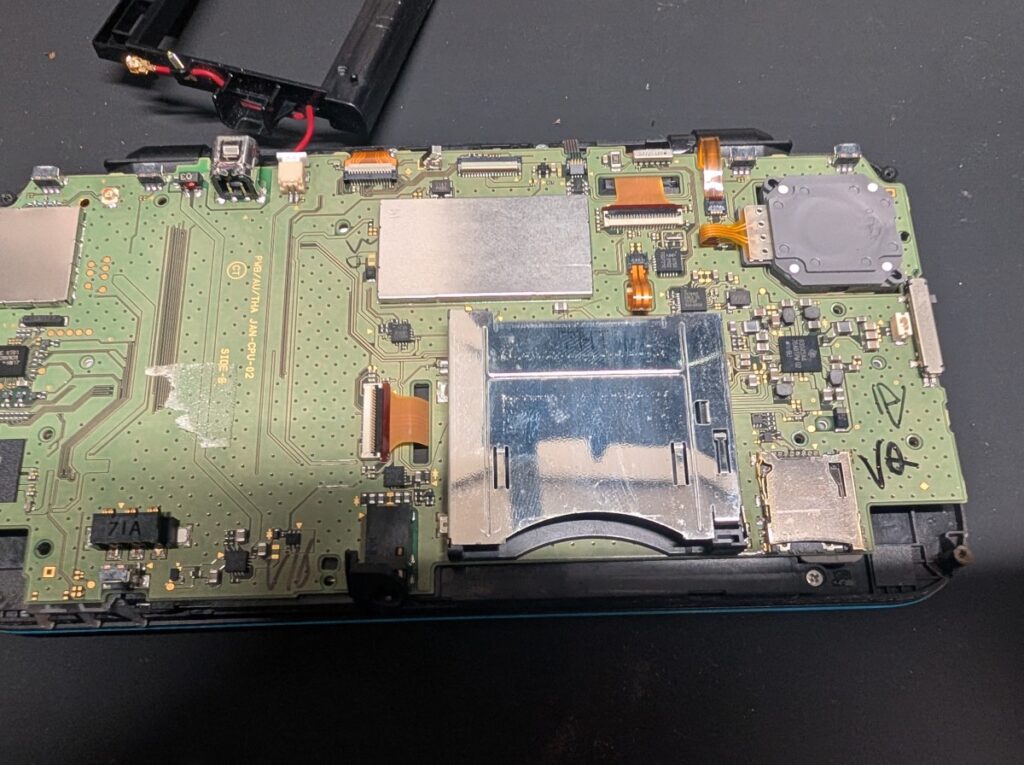

本体を分解し、ゲームカセットスロット周辺の修理を行います。

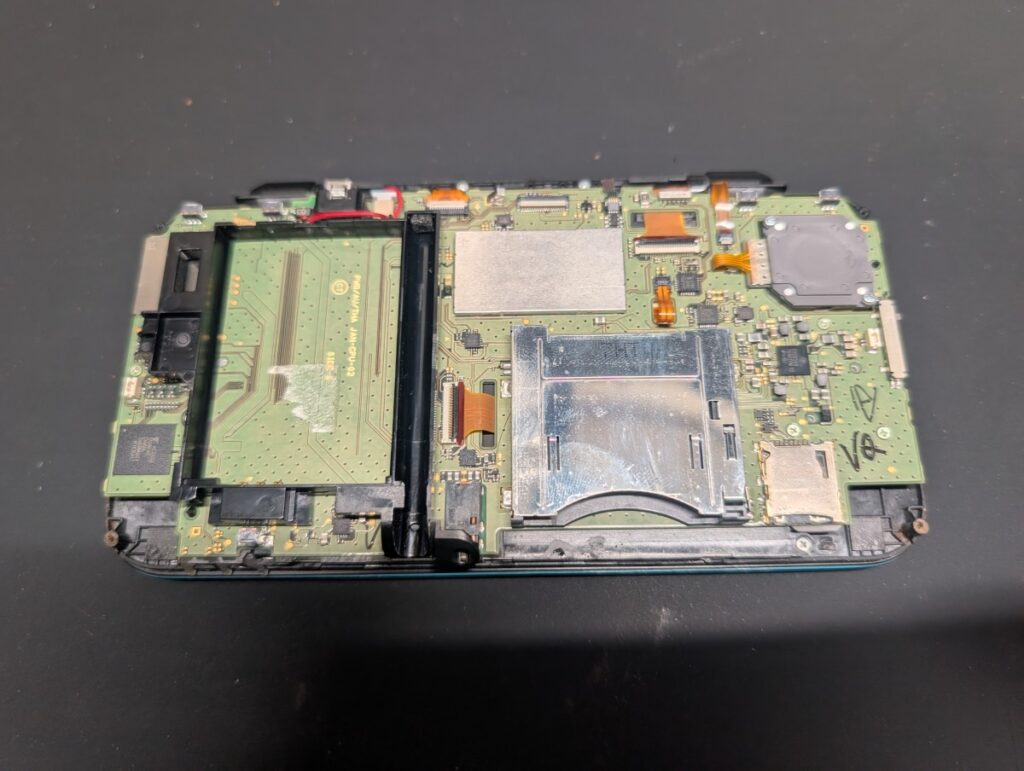

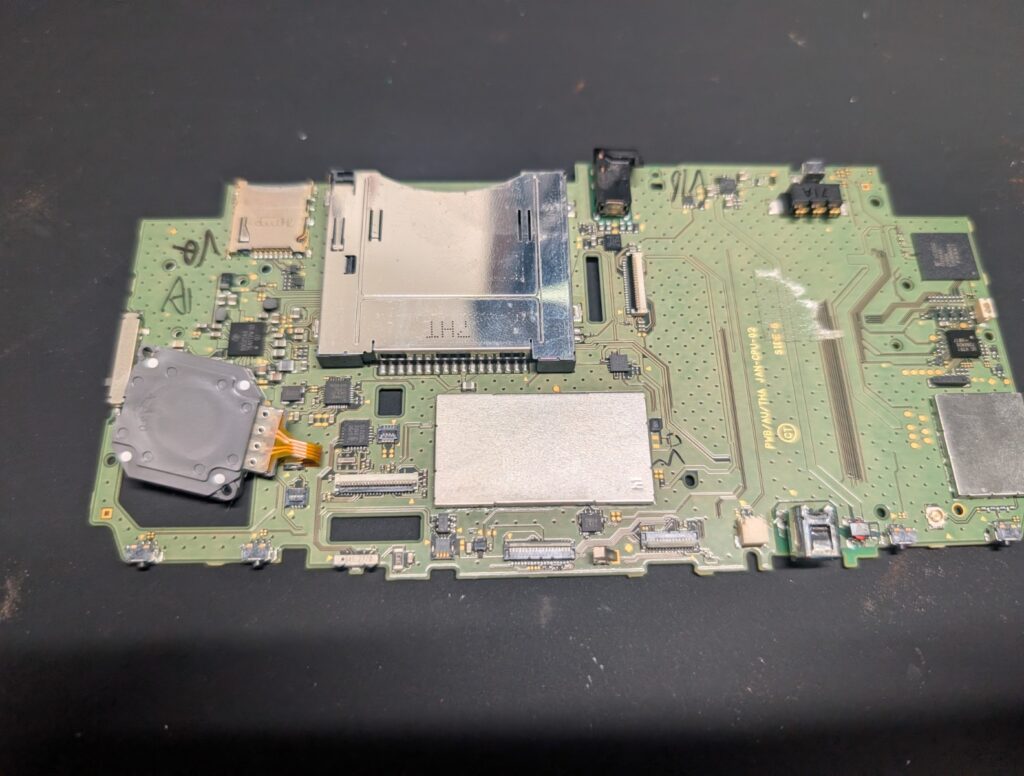

メイン基板を取り外す

作業内容を踏まえ、基板を取り外して作業を行います。

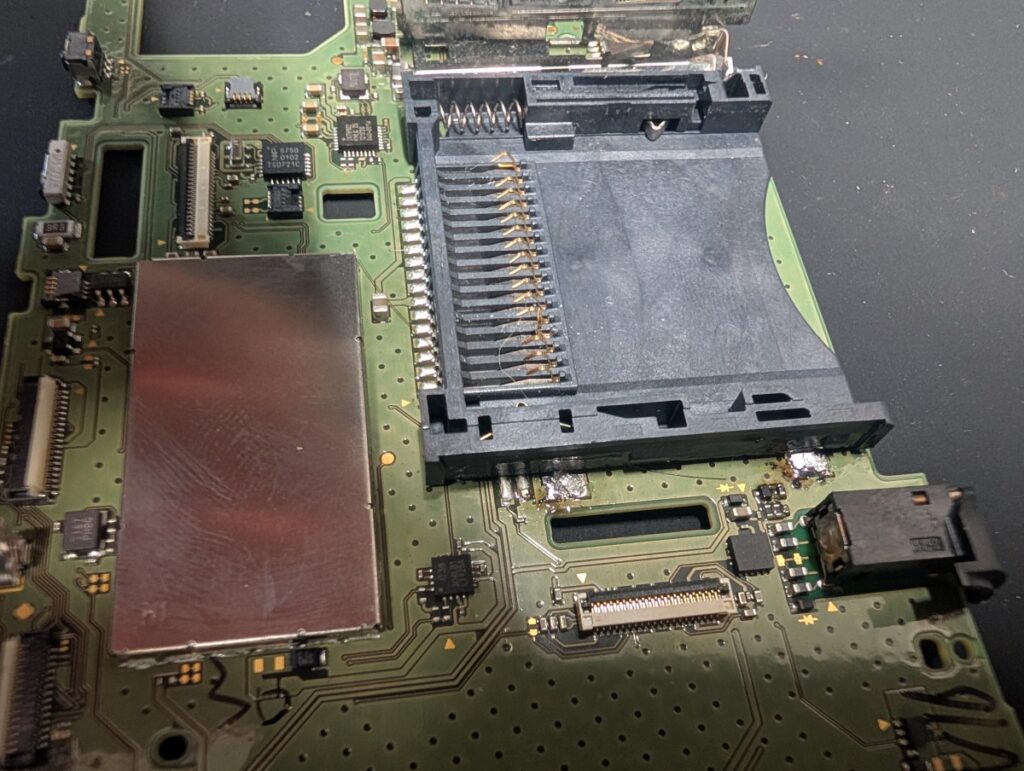

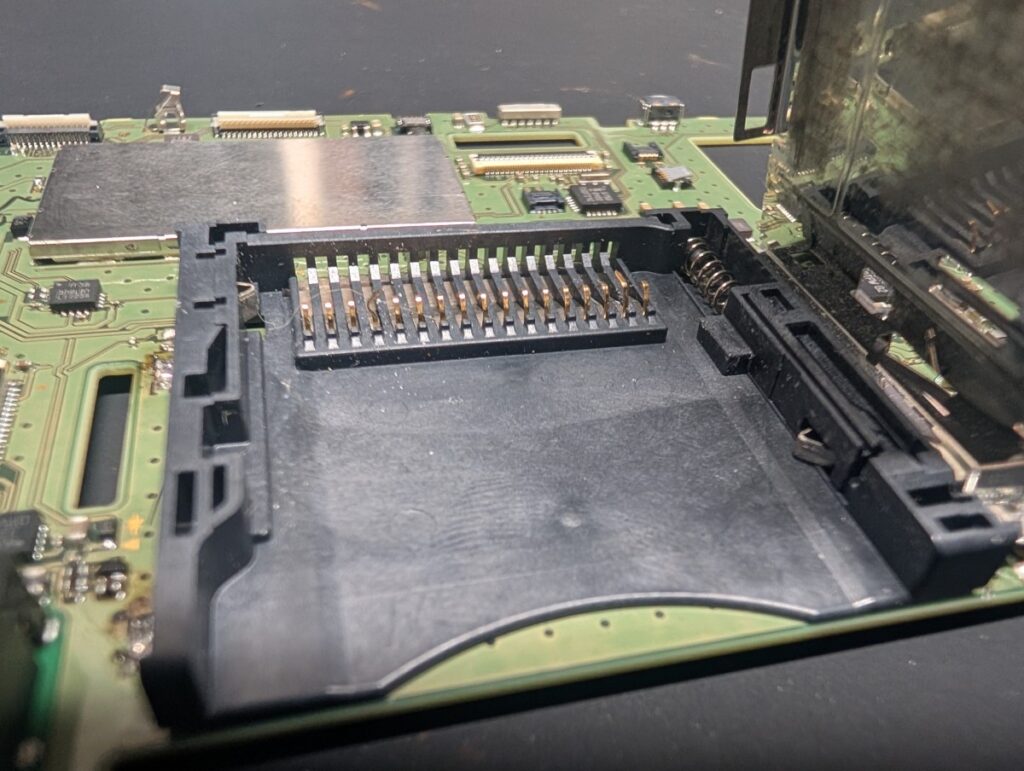

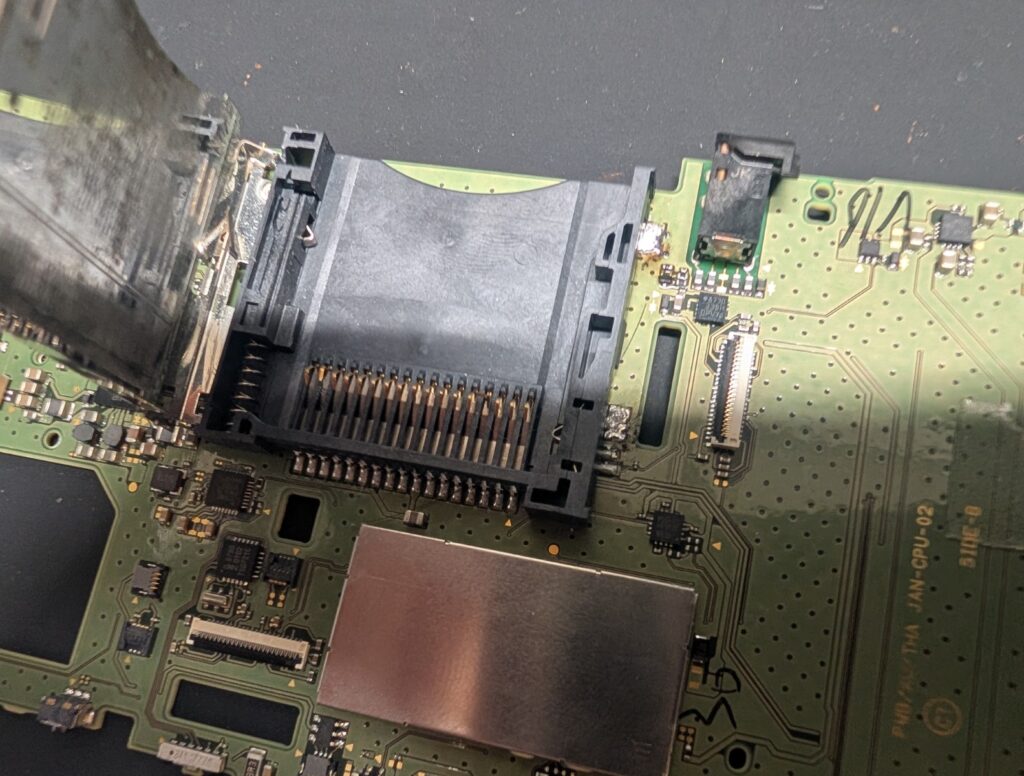

ゲームカセットスロットを分解する

スロット内の端子を修正するため、一部のハンダを除去して開封します。

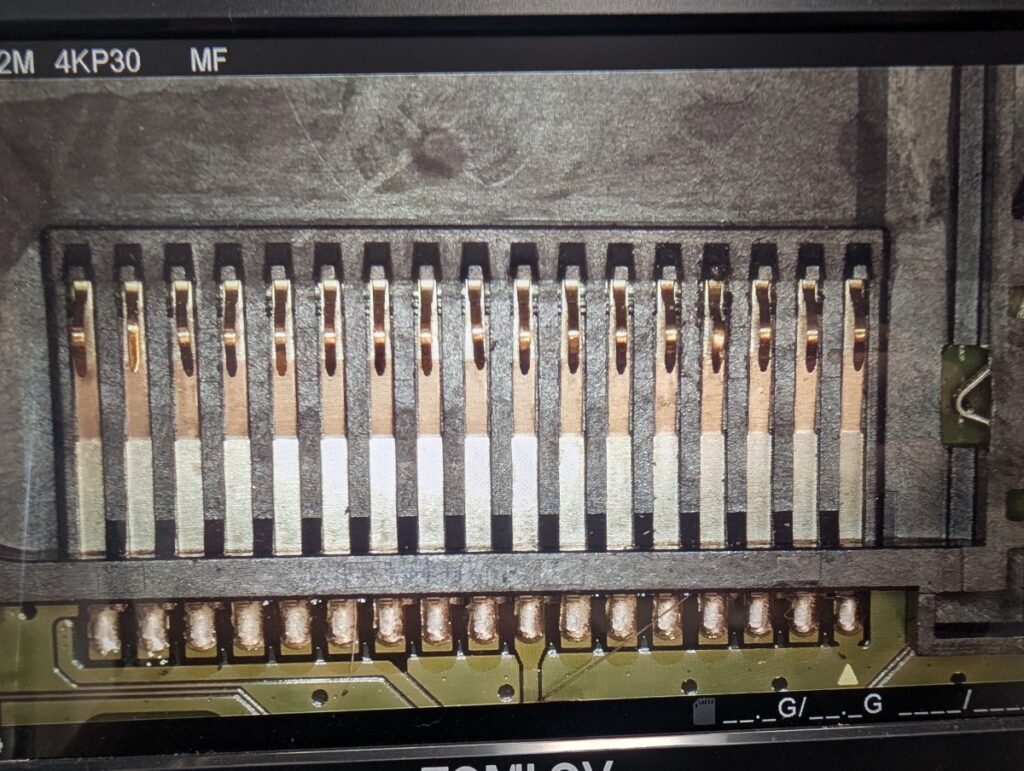

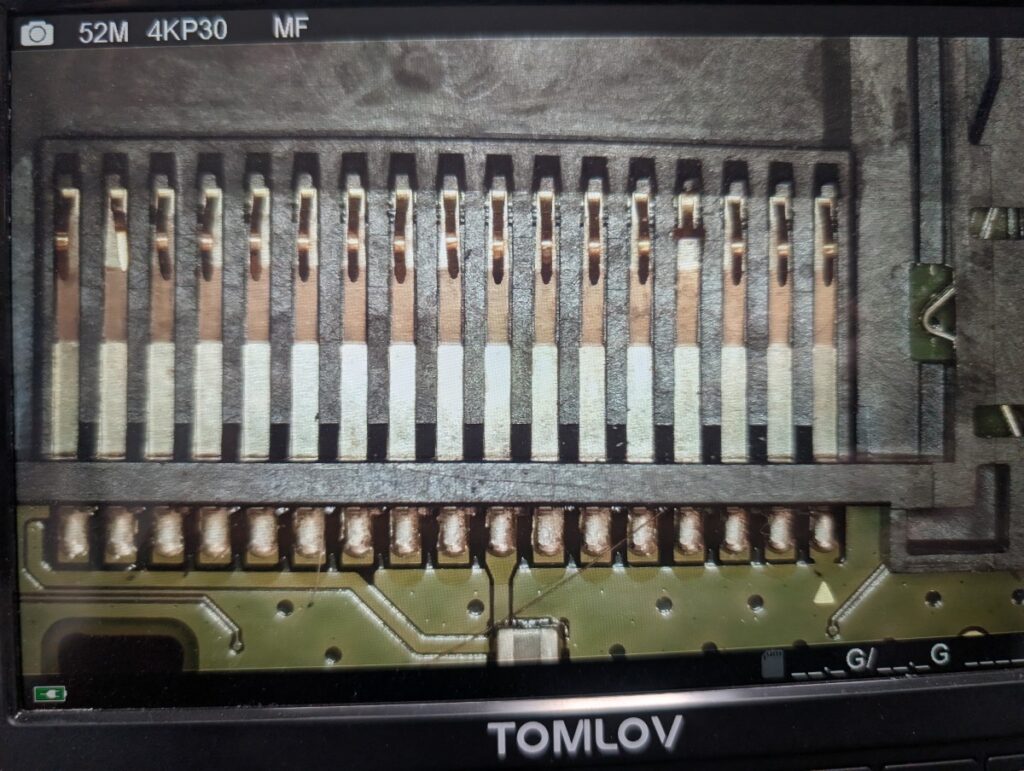

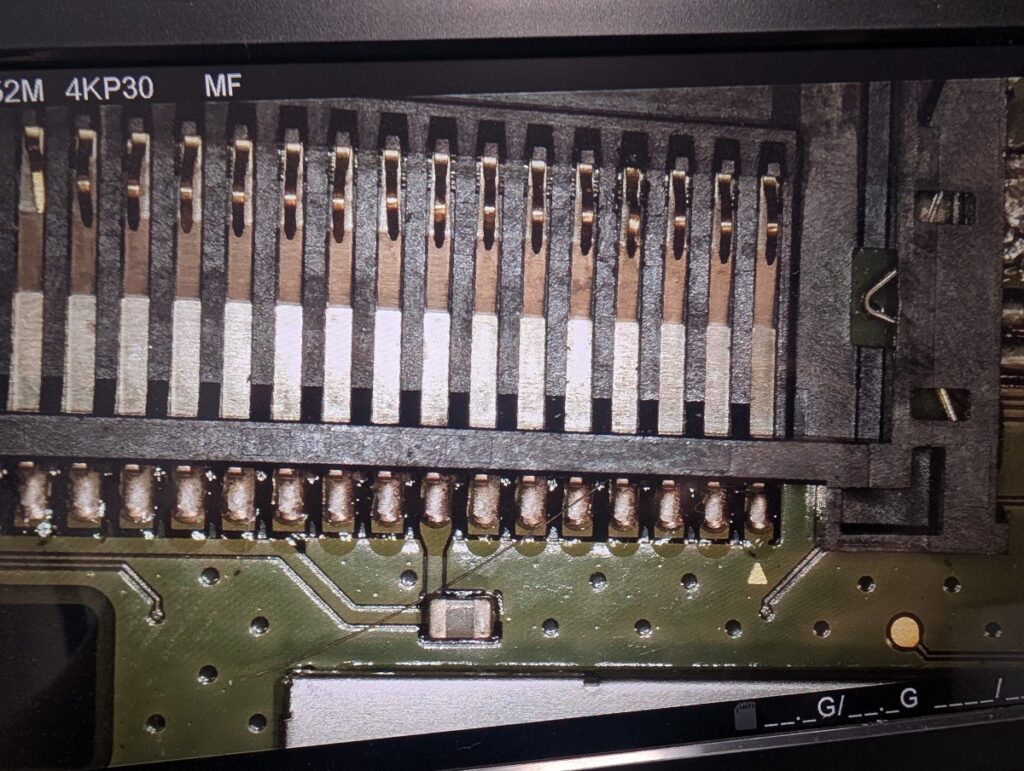

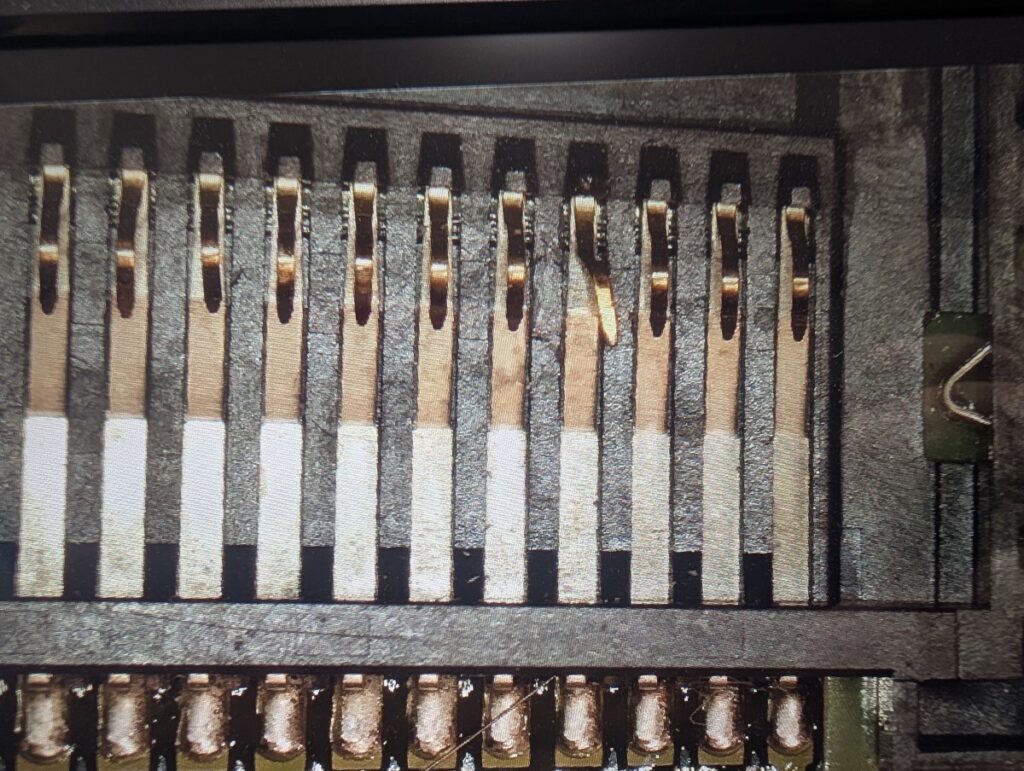

スロットの端子を修正する

ピンは非常に細かく、調整しづらいため、
実体顕微鏡を使用して曲がりを修正・調整します。

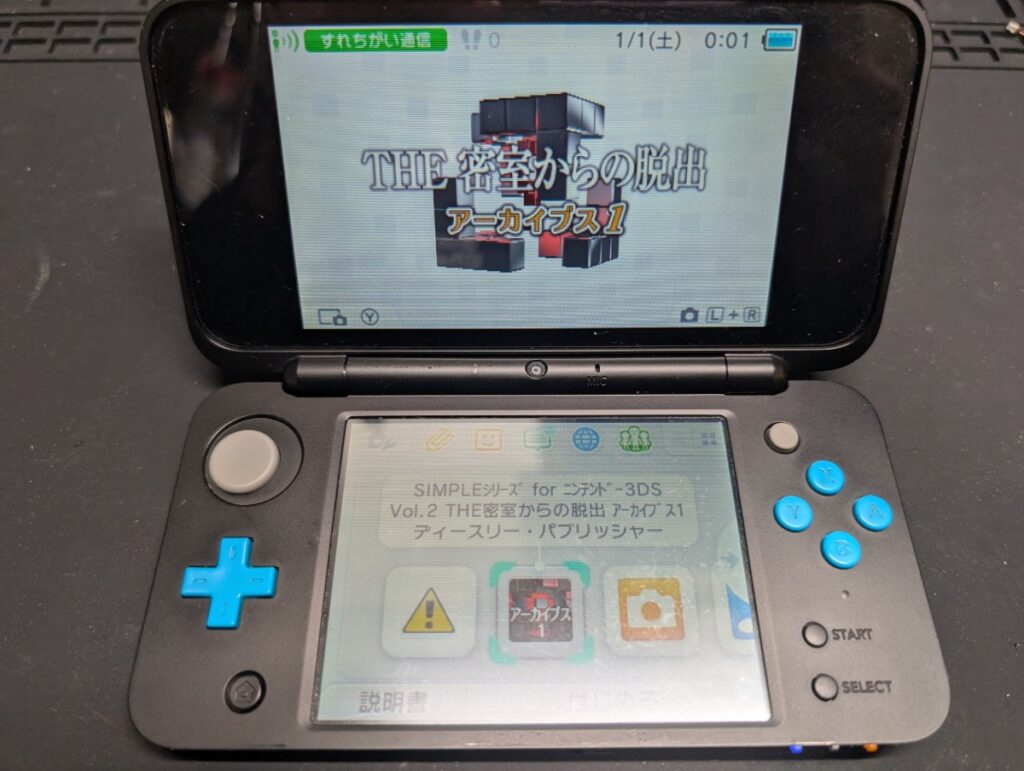

修理後の動作点検

組み立て後、正常に認識・動作するか動作点検を行います。

2DS LLのピン曲がり・ソフトを認識しない故障でお困りの方へ

今回のように、ゲームカセットスロットのピンが曲がってしまうと、
ソフトを認識しなくなる症状が発生します。

人為的なものだけでなく、砂や水分の混入によりピンが変形したり、
サビや腐食によって読み込み不良が発生するケースもあります。

状態によっては修正で対応できる場合もありますが、
症状が進行している場合は、スロットそのものの交換が必要になることもあります。

当社では、2DS LLのカセットスロット修理にも対応しています。
修理をご検討中の方は、以下の見積もりページをご確認ください。
