NEW3DS 分解中にフラットケーブルのラッチ破損｜コネクタ修理

お客様ご自身でタッチパネルを交換しようと分解された際、
フラットケーブルのラッチが破損してしまったとのことで、修理のご依頼をいただきました。

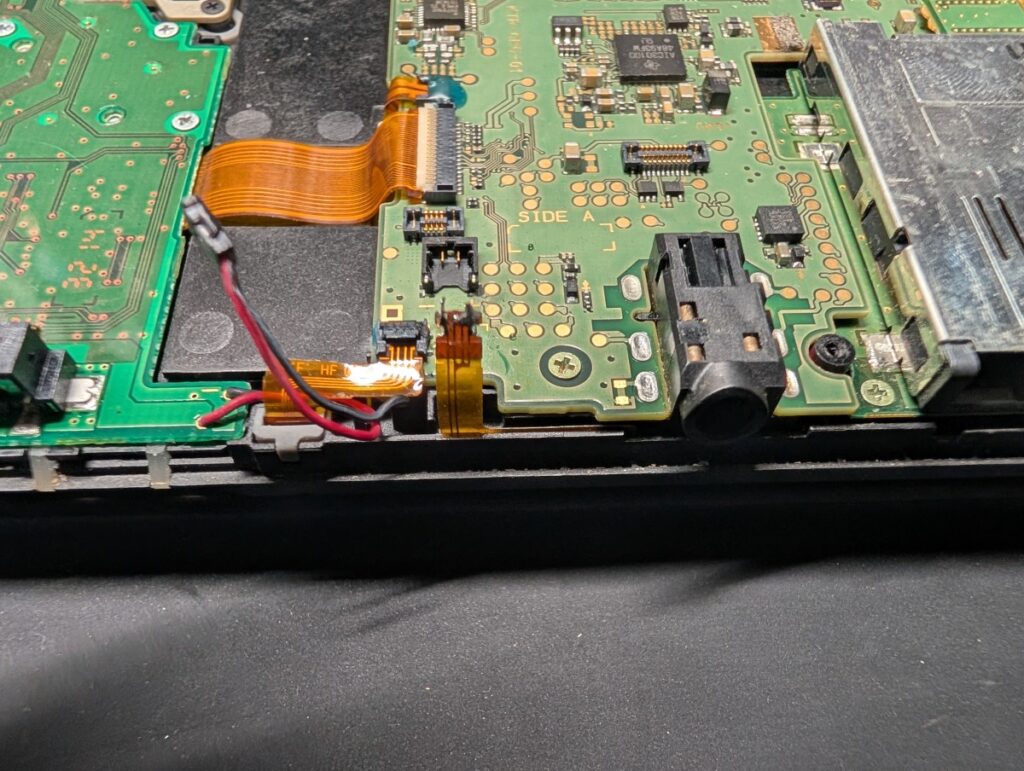

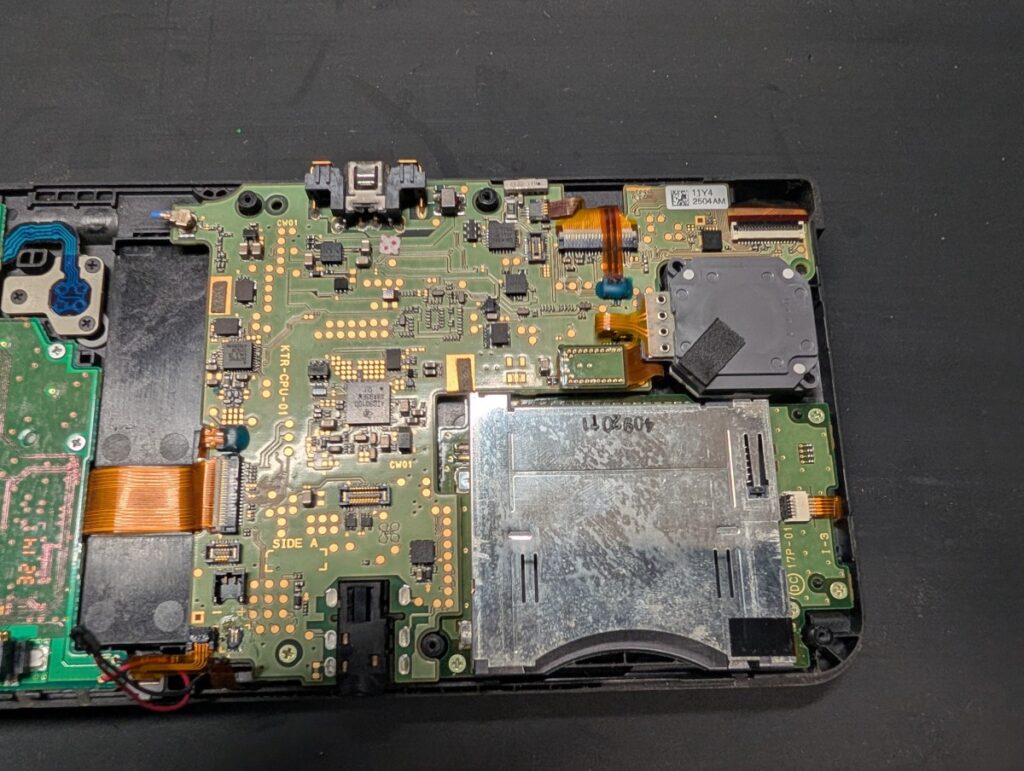

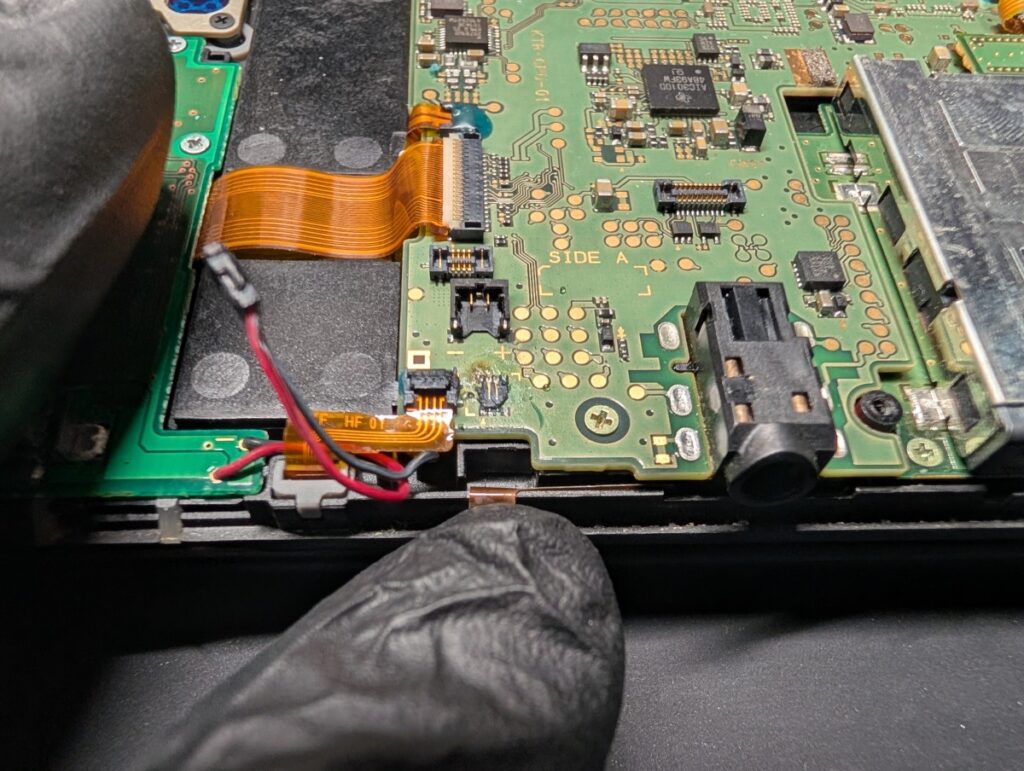

破損したラッチの状態を確認

NEW3DSには、基板上に複数のラッチ（フラットケーブルコネクタのロック部分）が存在します。

通常はラッチを起こしてからケーブルを抜き差ししますが、

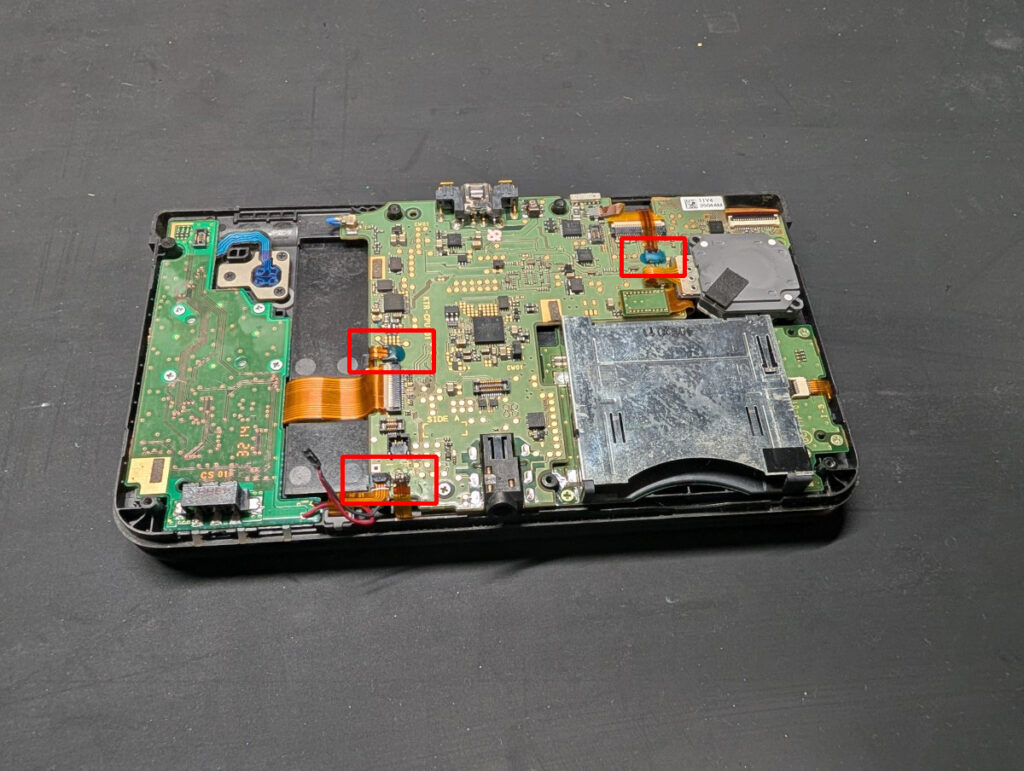

NEW3DSには構造上、起こしてはいけないタイプのラッチが4か所あります。

今回はそのラッチを起こしてしまったことでロック部分が破損し、
ケーブルを固定できなくなった状態でお預かりしました。

ラッチ破損による不具合の影響

起こしてはいけないタイプのラッチを起こしてしまうと、
ケーブルを正しく固定できなくなり、接触不良が発生します。

NEW3DSでは、
マイクなど一部のケーブルが接触不良を起こしても起動自体は可能な場合がありますが、
液晶関連のケーブルが接触不良を起こすと、電源が入らない、または起動しないといった症状が発生します。

スポンジやテープで押さえて固定する方法も見られますが、
本体の発熱や振動により位置がずれ、再び接触不良が起きる可能性があります。
そのため、構造に合わせた修理が必要です。

また、瞬間接着剤を使用すると接点部分にまで流れ込むおそれがあり、
かえって接触不良を招くことがあります。
接着剤を使用した後の接触不良は、ラッチ自体の交換作業が必要となります。

破損したラッチの修復作業

今回は3か所についてはラッチの再固定で改善しましたが、
ホームボタンのケーブル差込口のラッチは内部のピンが破損していたため、ラッチ自体を交換しました。

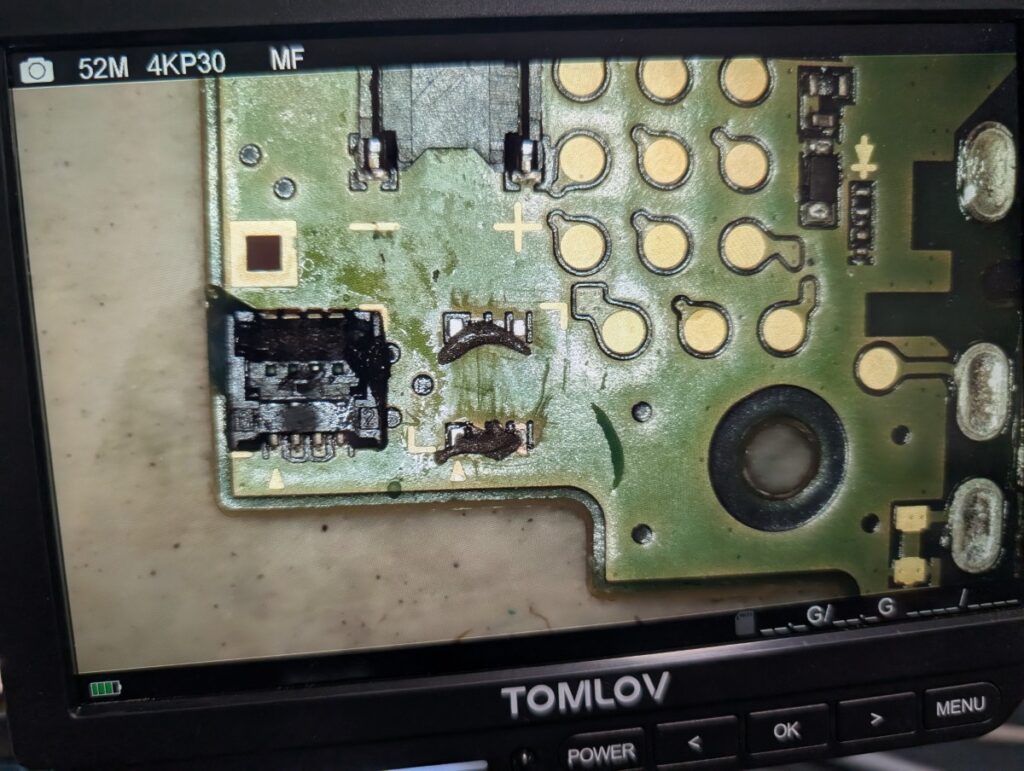

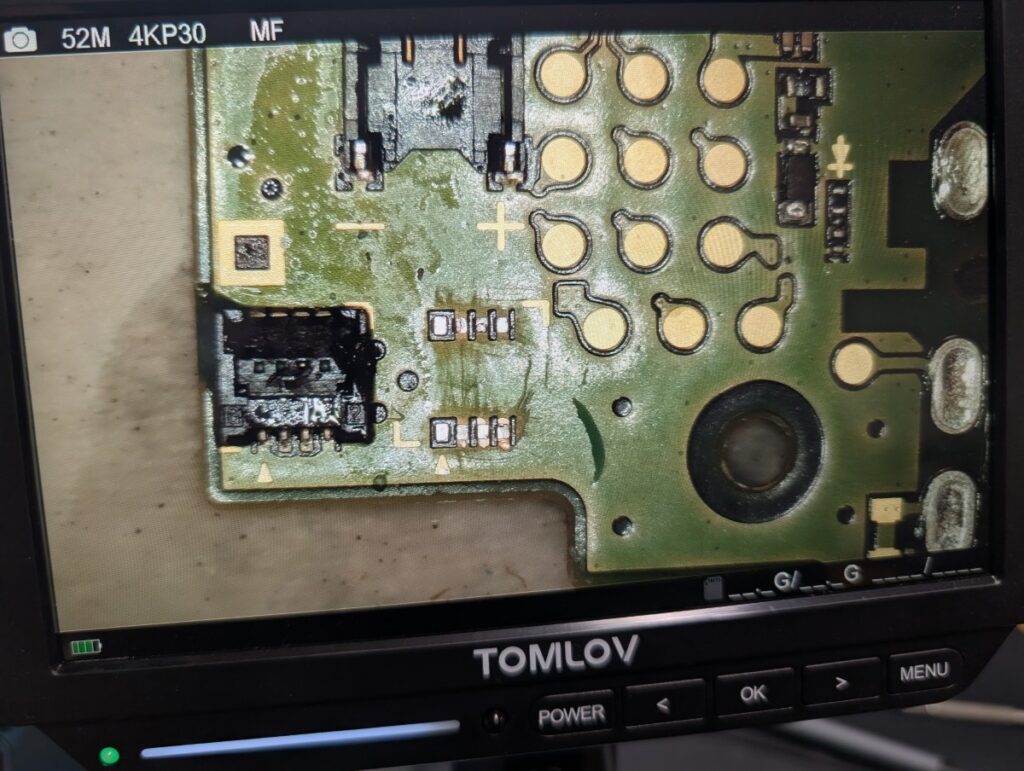

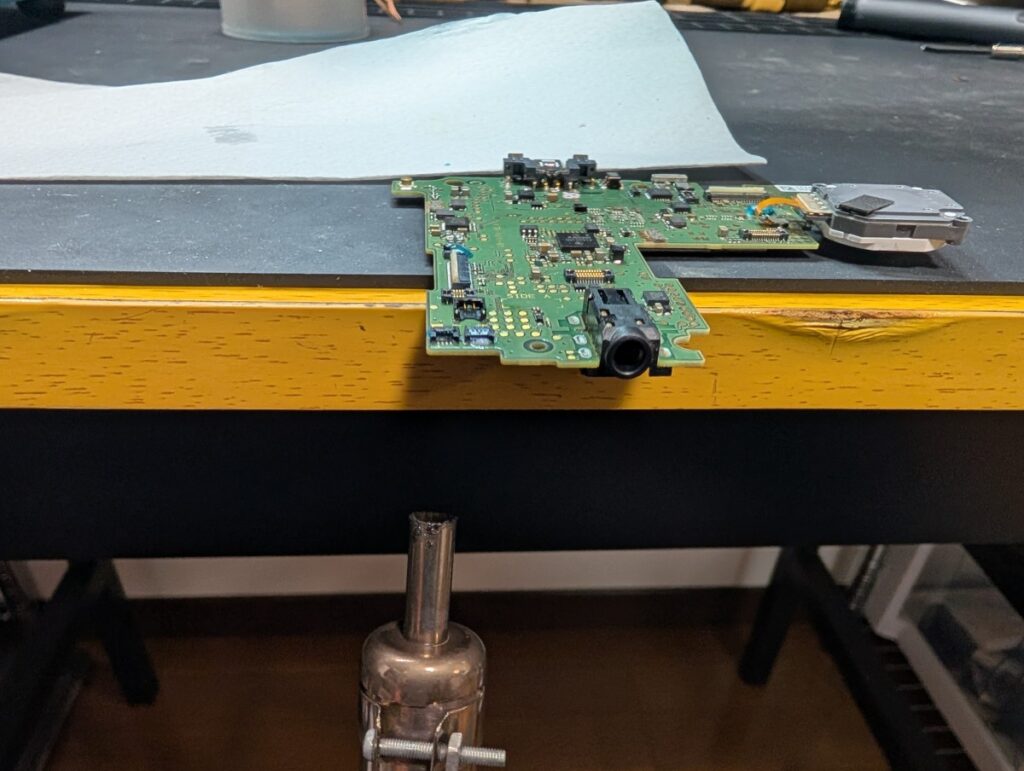

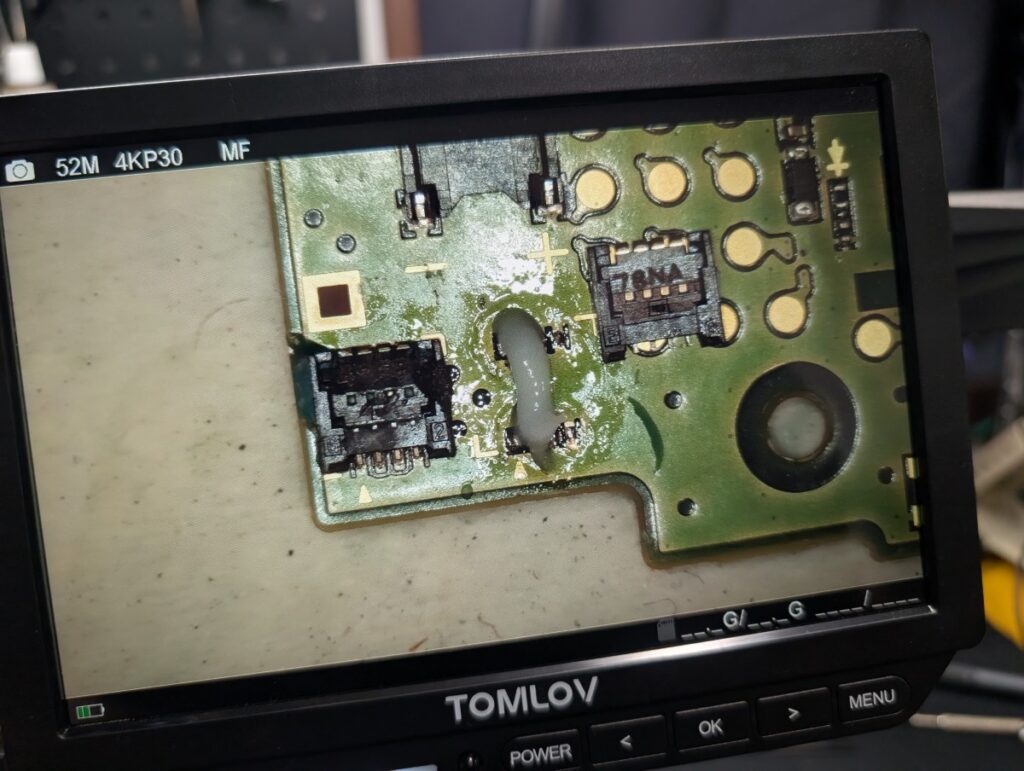

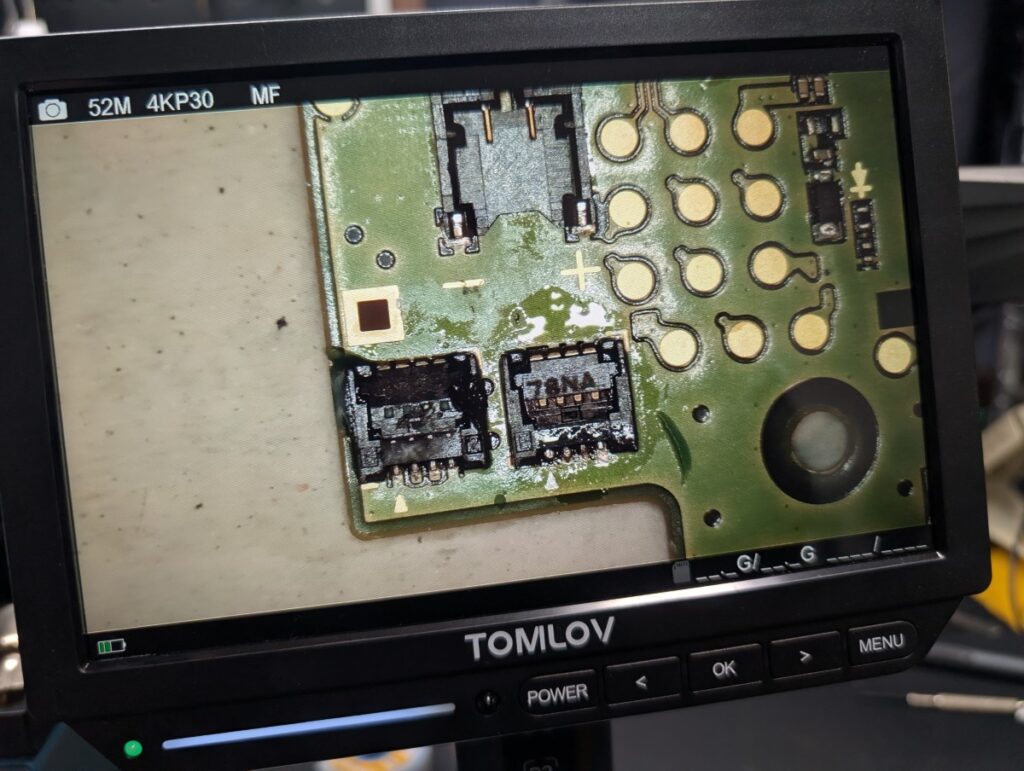

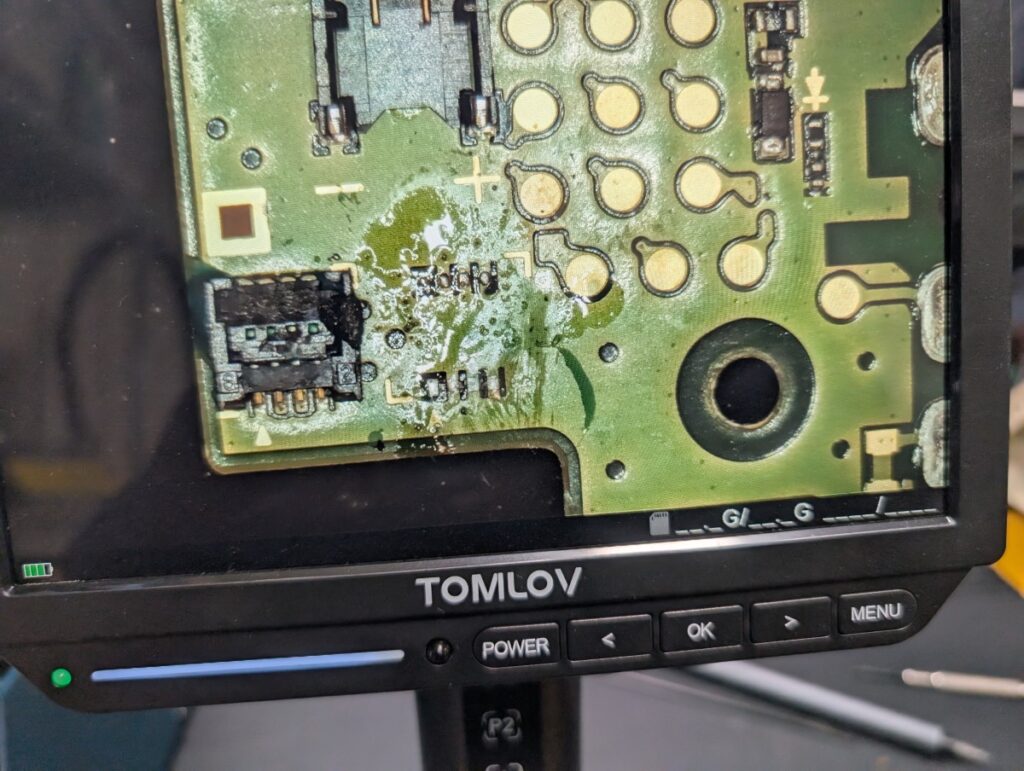

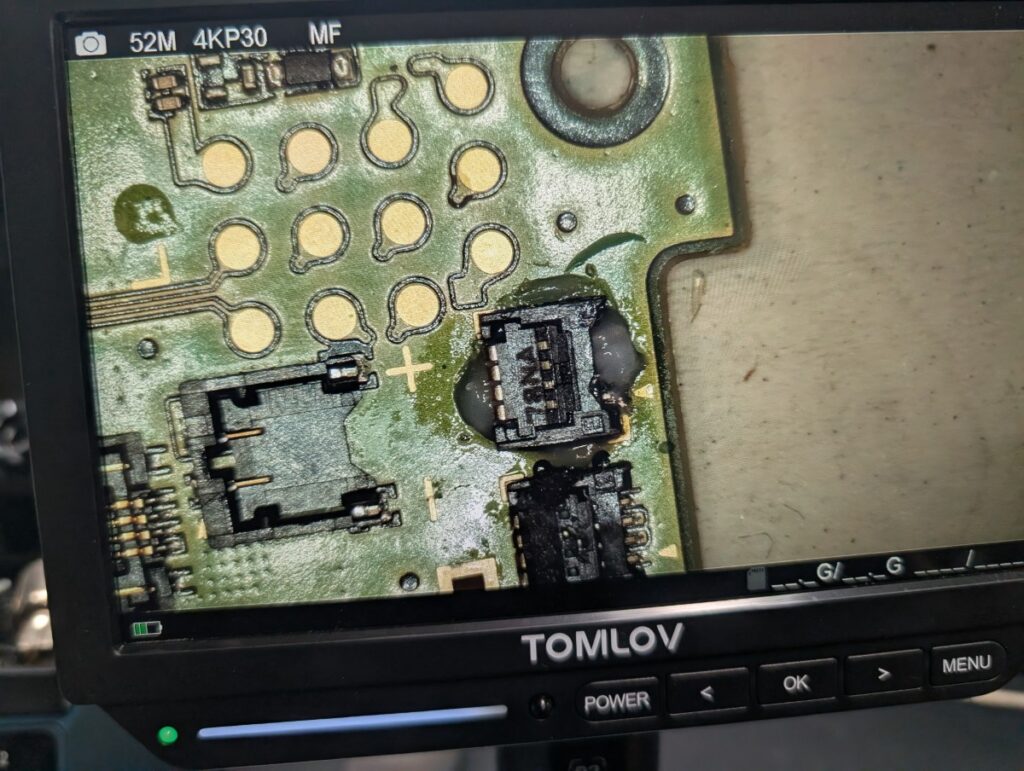

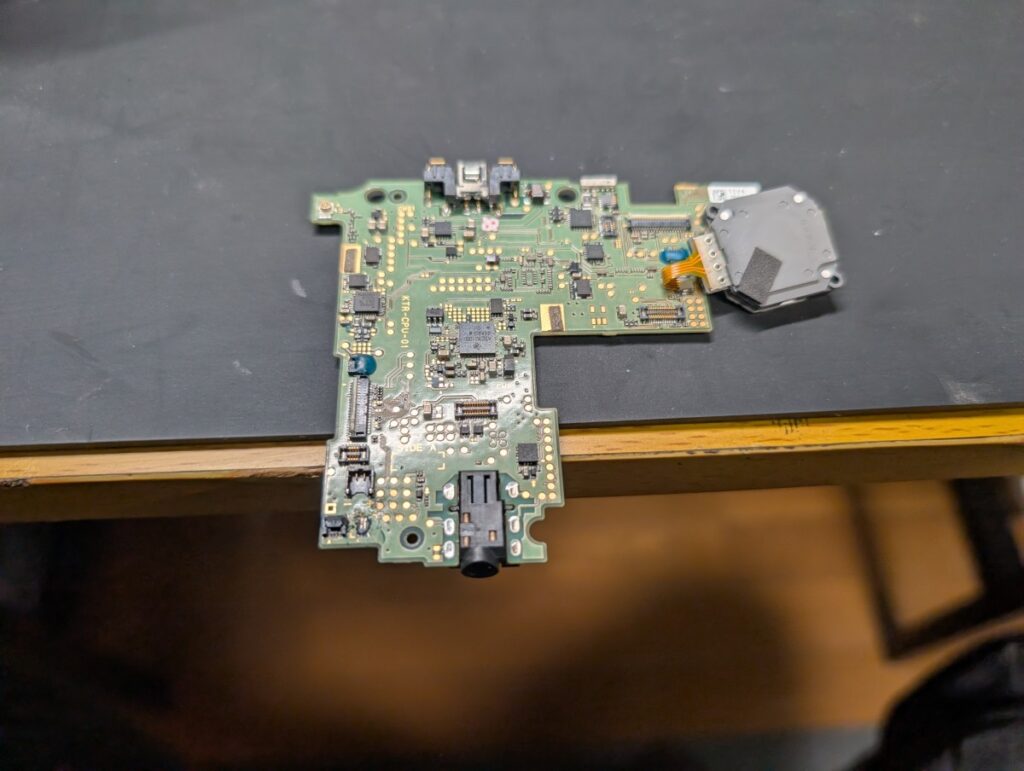

ラッチの交換を行う

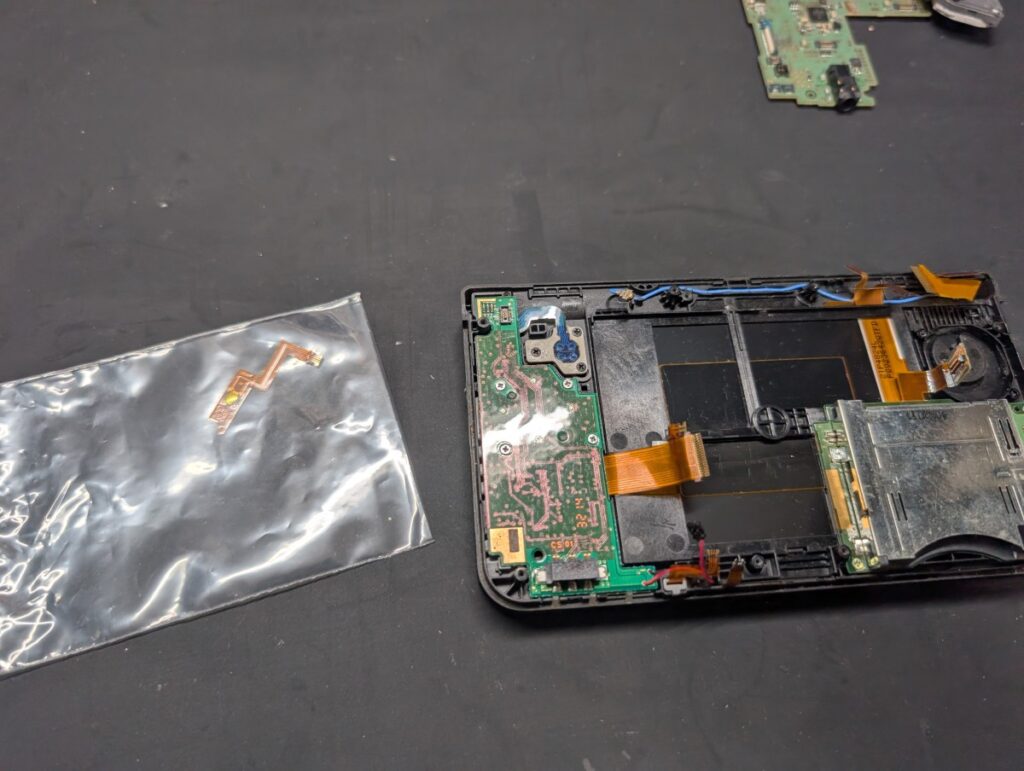

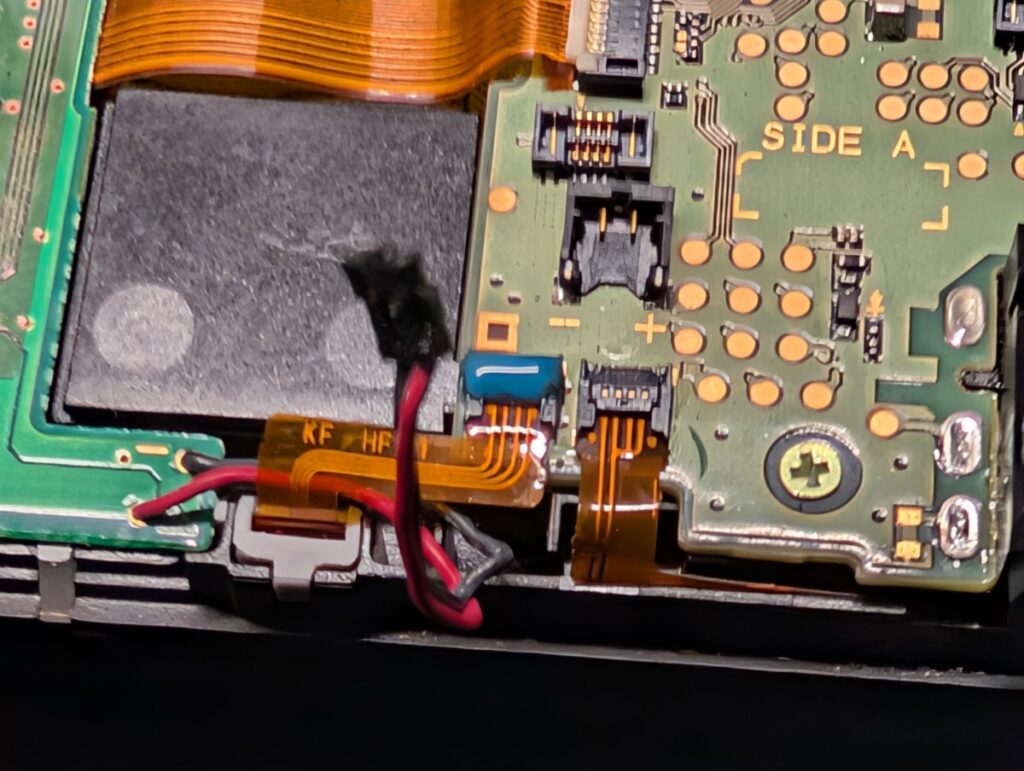

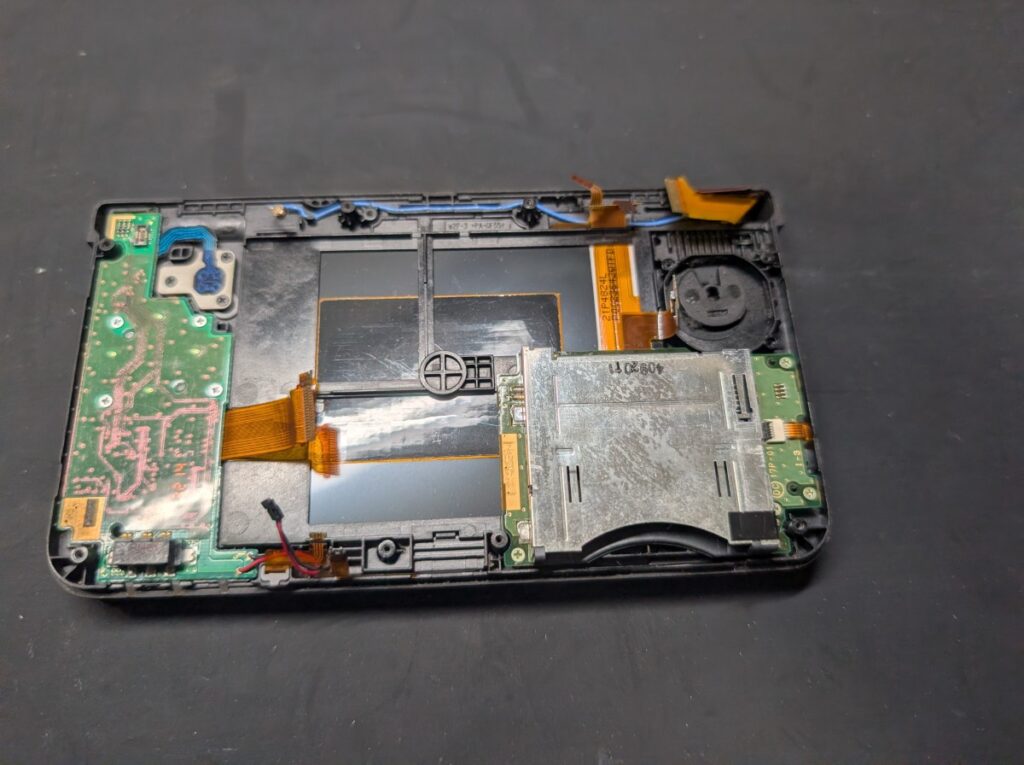

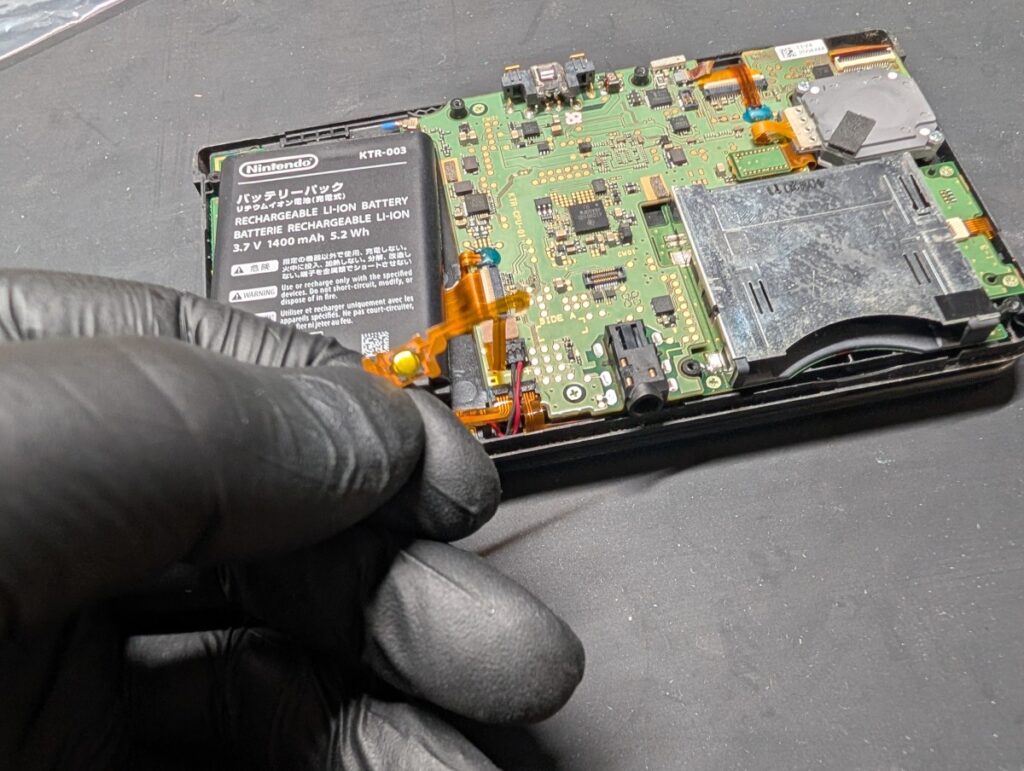

ホームボタンの交換

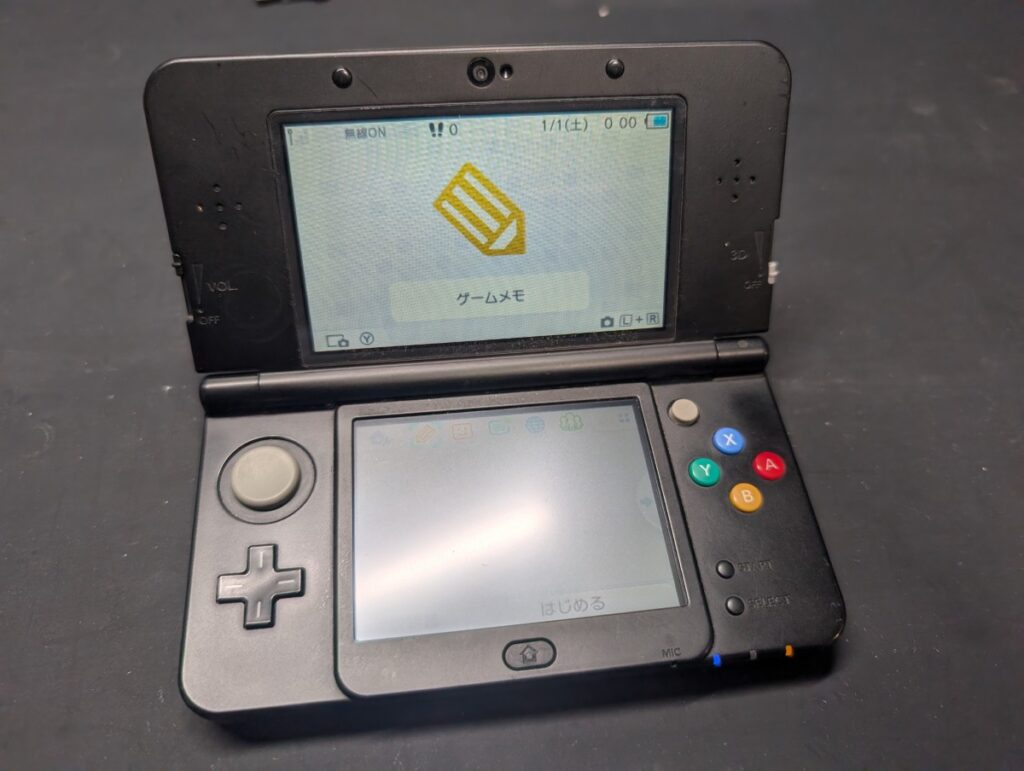

動作確認を行う

分解中にコネクタを破損させてしまった方へ

当社では、
お客様ご自身で分解中に破損させてしまったケースの引き継ぎ修理にも対応しております。
破損の状態によっては対応が難しい場合もありますが、
可能な限り修復を行い、再び使用できる状態でお返しできるよう作業を行っております。

NEW3DSのラッチやコネクタ破損でお困りの際は、一度ご相談ください。
