【3DS】充電ポート交換＆Type-C化方法｜充電できない症状を修理

本記事では、分解から交換、動作確認までの流れを順に紹介します。

なお、本記事の内容をもとに分解・作業を行った際に発生した破損や不具合については、
当社では一切の責任を負いかねます。
作業はすべて自己責任にてお願いいたします。

また、当社では交換作業の代行も行っております。
当社にて部品をご購入いただいたお客様に限り、
割引価格での修理受付を行っておりますので、作業が難しい場合や、
作業中の破損、症状が改善しない場合はご相談ください。

3DSの充電ポート交換手順

3DSが充電できない原因はさまざまで、
基板側の故障や、充電ポート取り付け部分の回路破損などによって発生しているケースもあります。

本記事では、
純正充電ポートへの交換手順と、
Type-C化手順の二つを紹介します。

LRボタンカバー（裏側カバー）の取り外し

まず、
3DS裏側からバッテリーカバーを外し、バッテリーを取り外します。

その後、画像内の黄〇部分のネジを外して、外装カバーを取り外します。

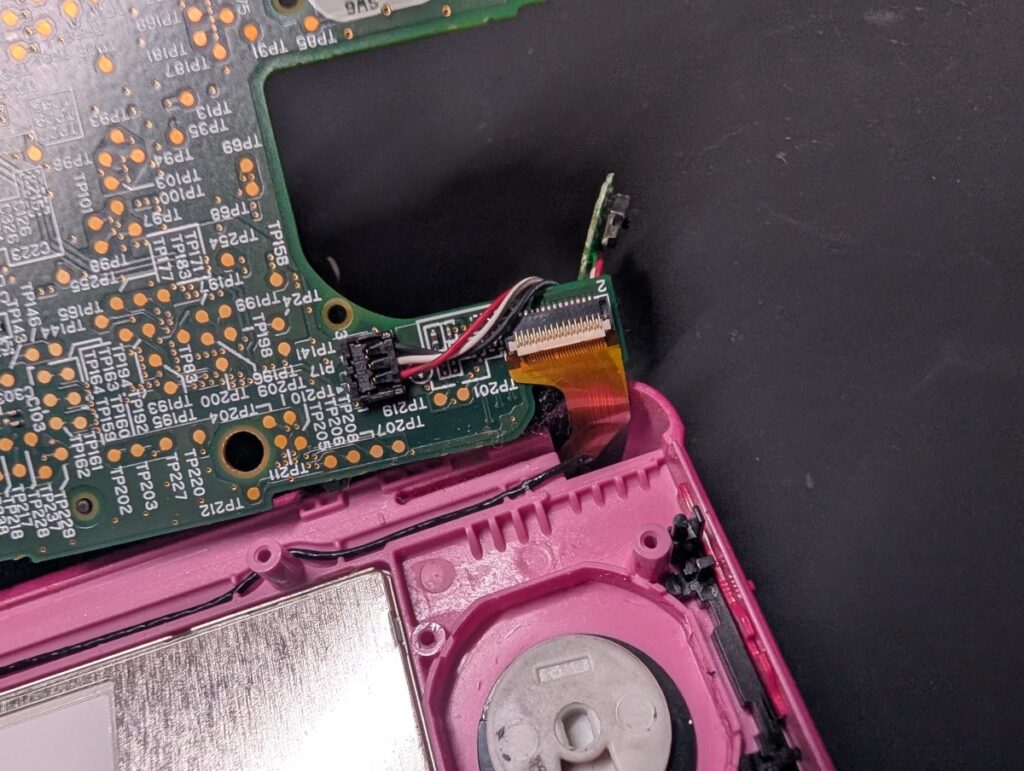

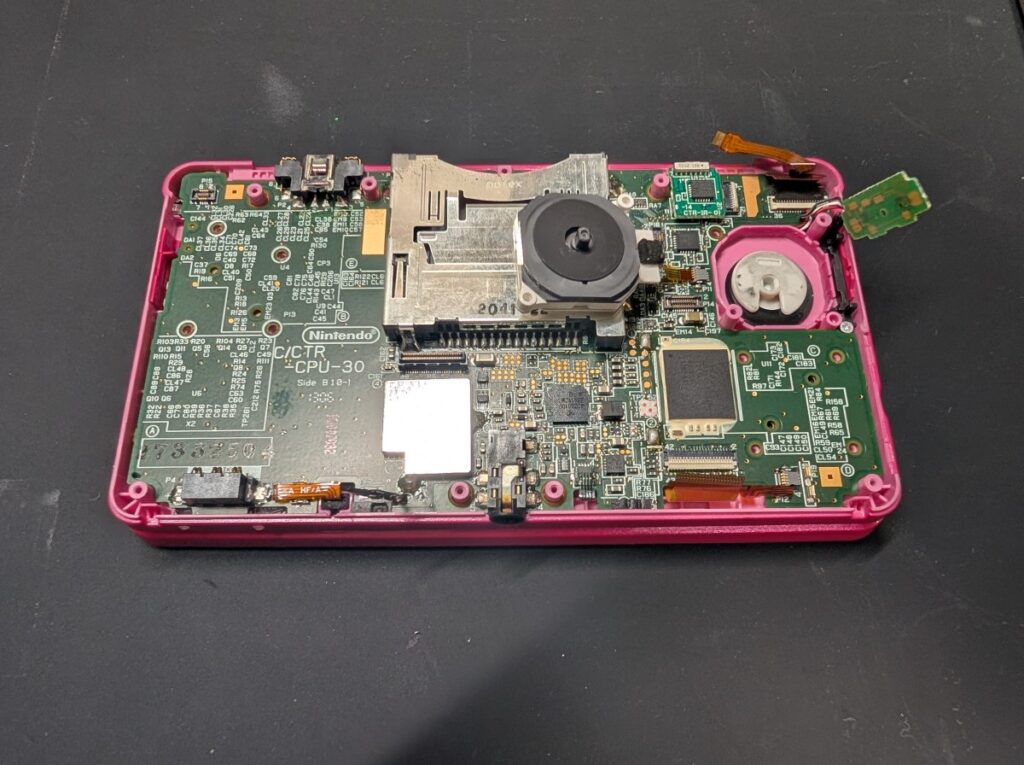

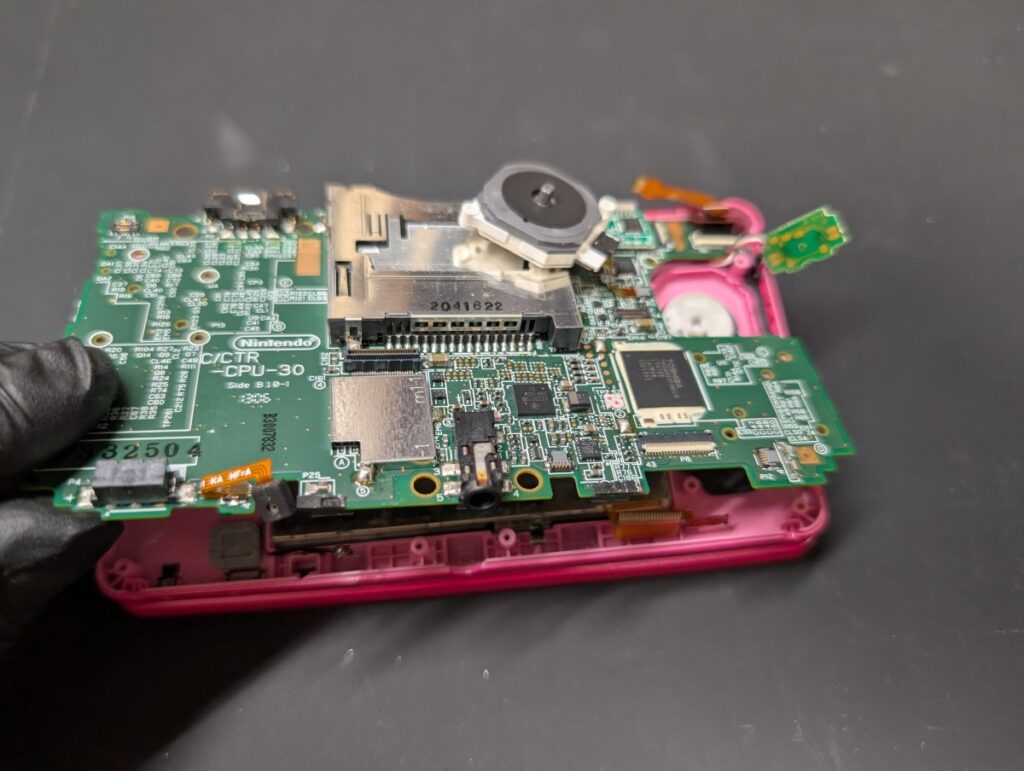

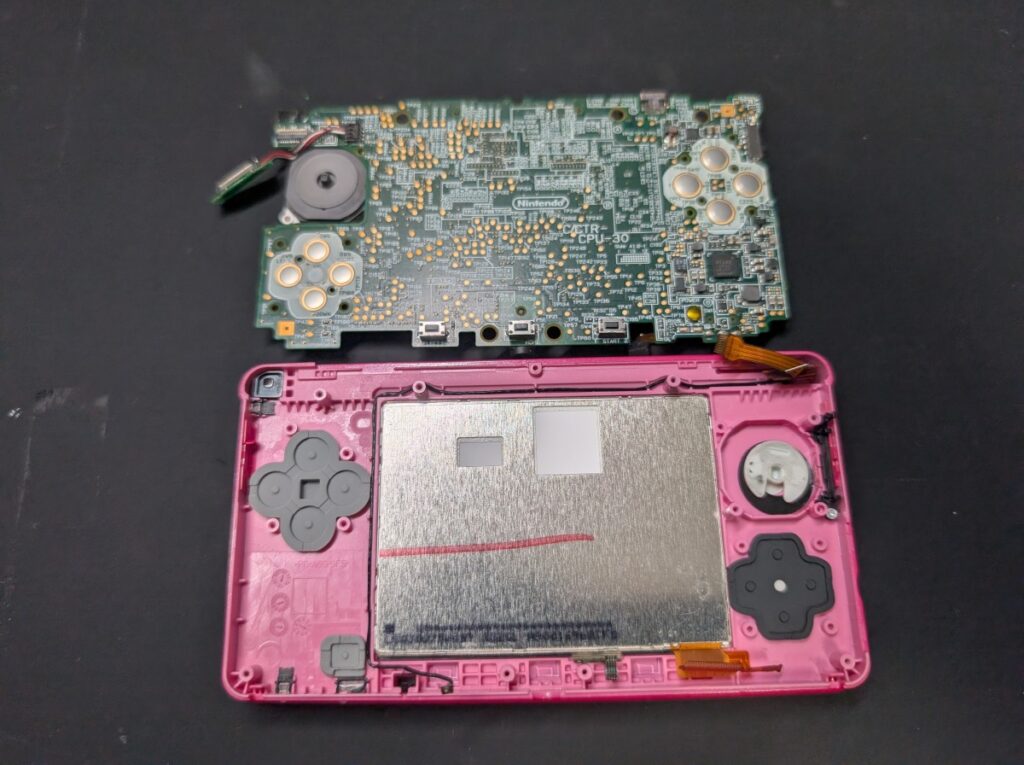

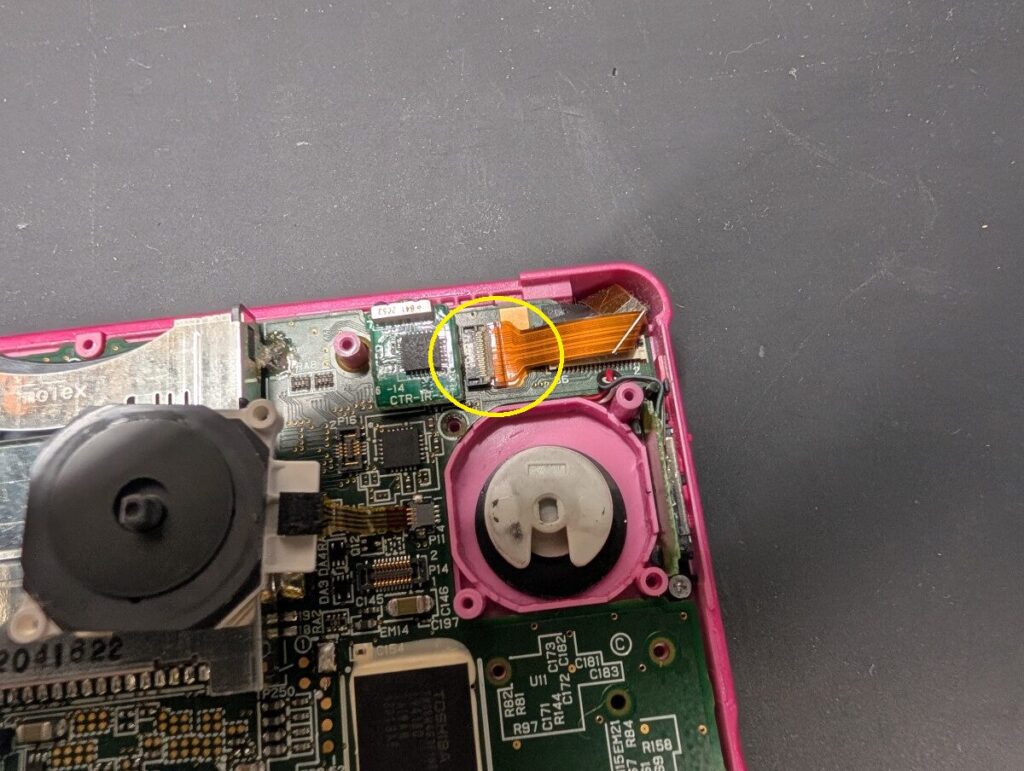

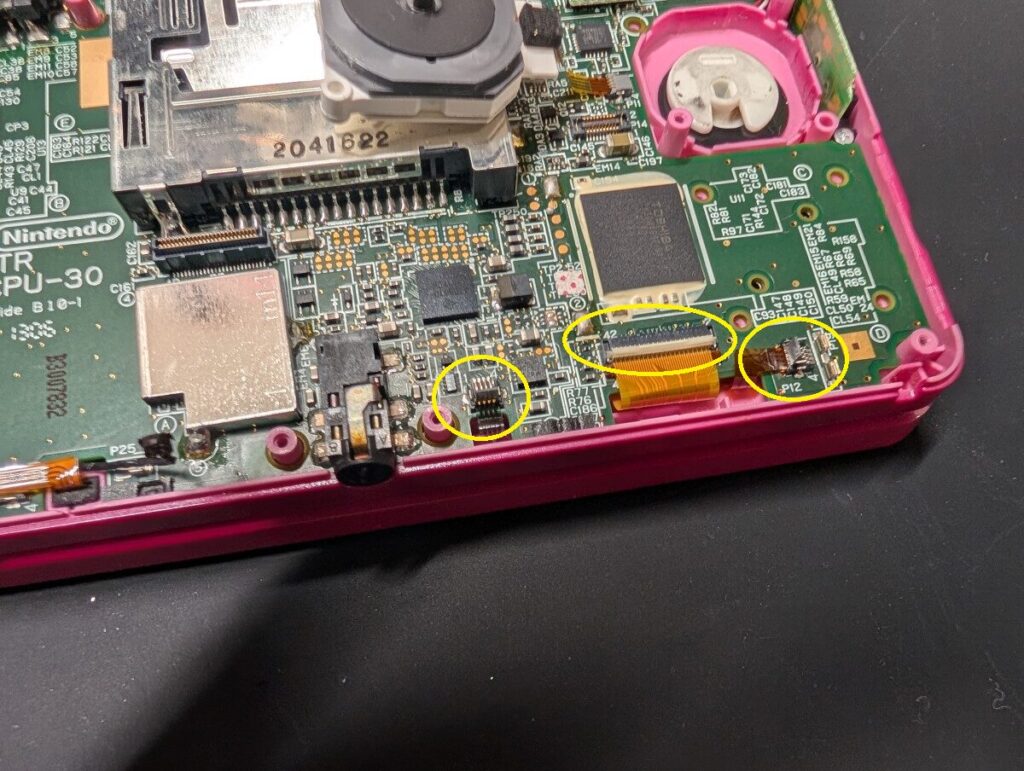

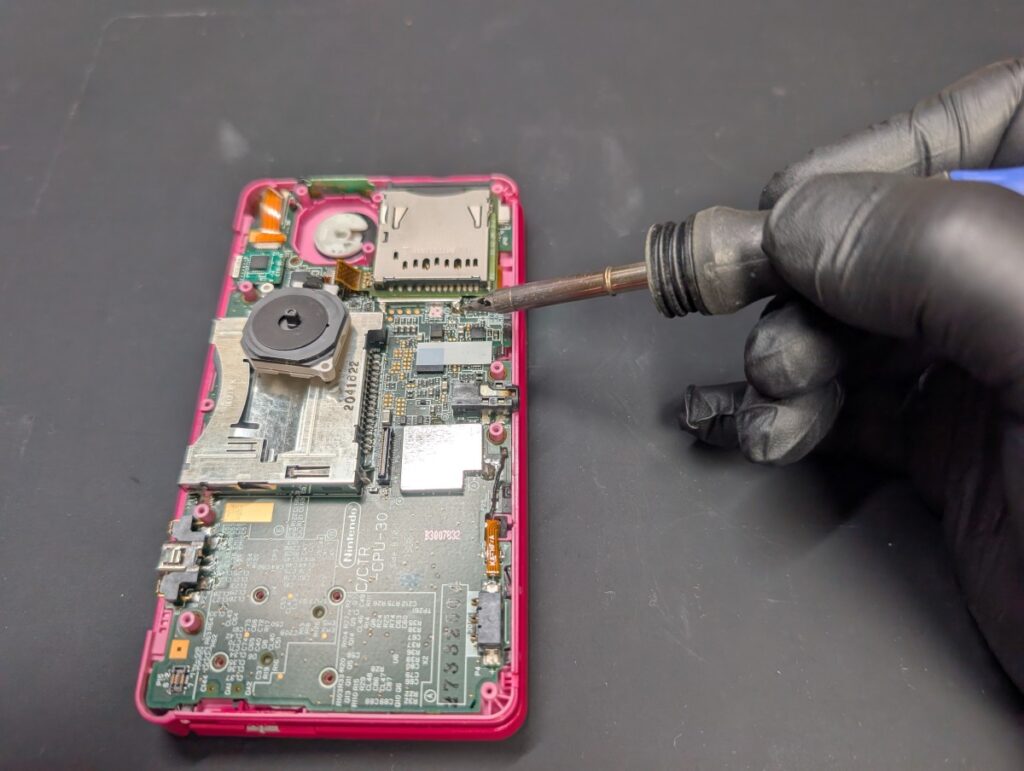

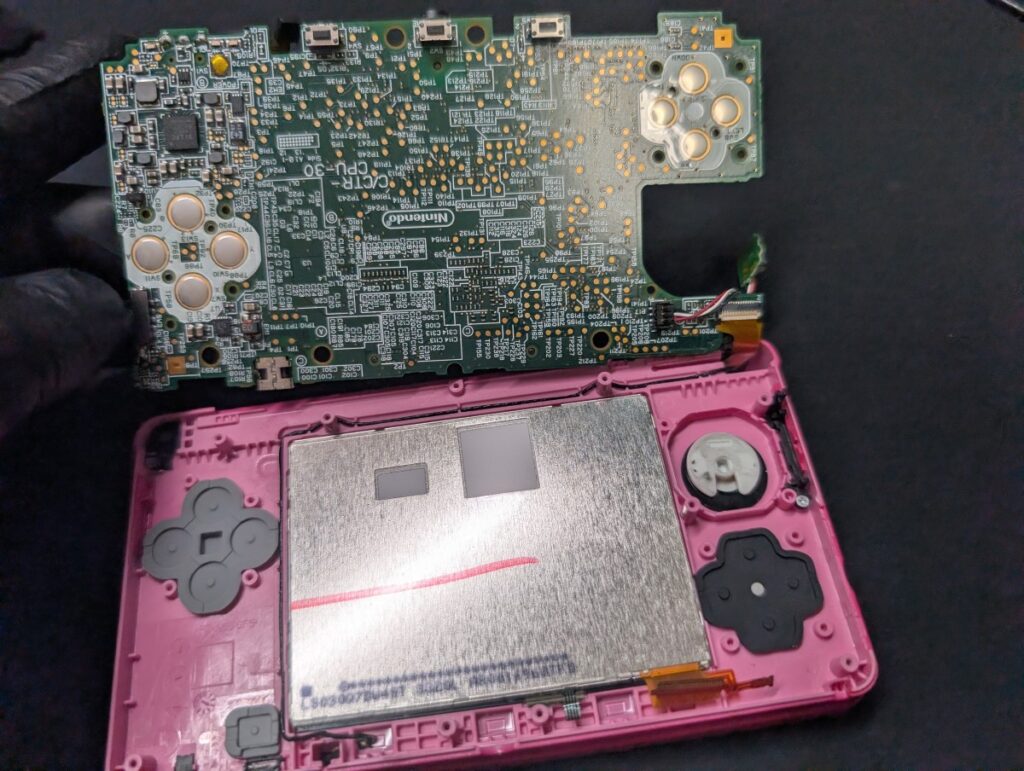

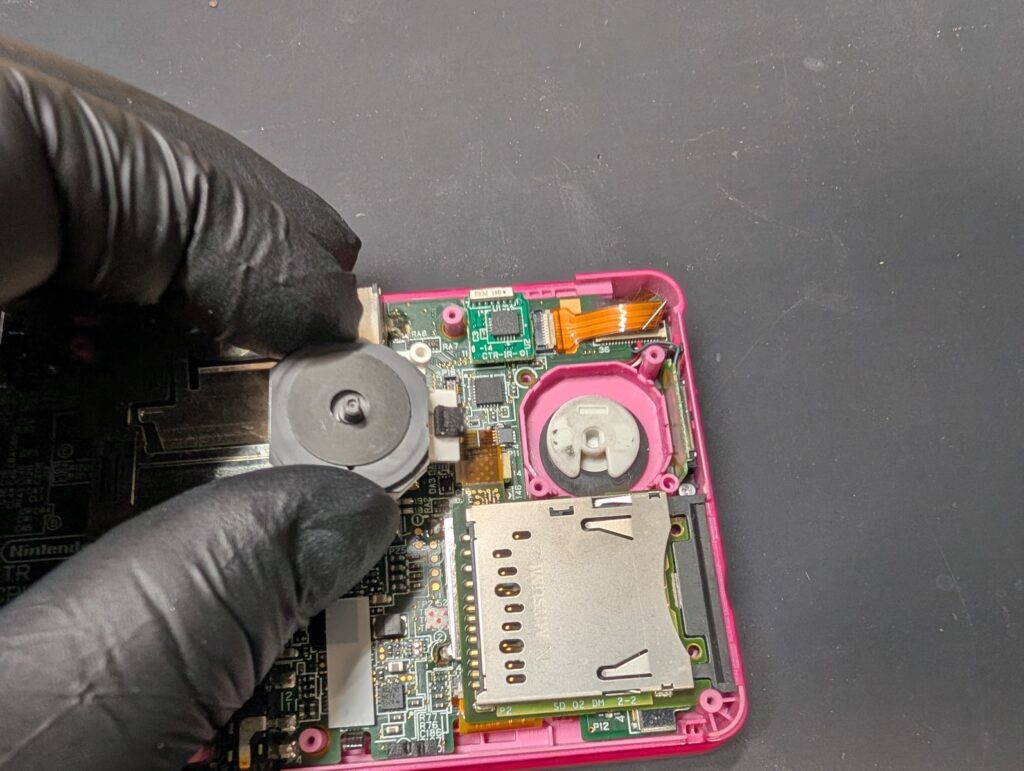

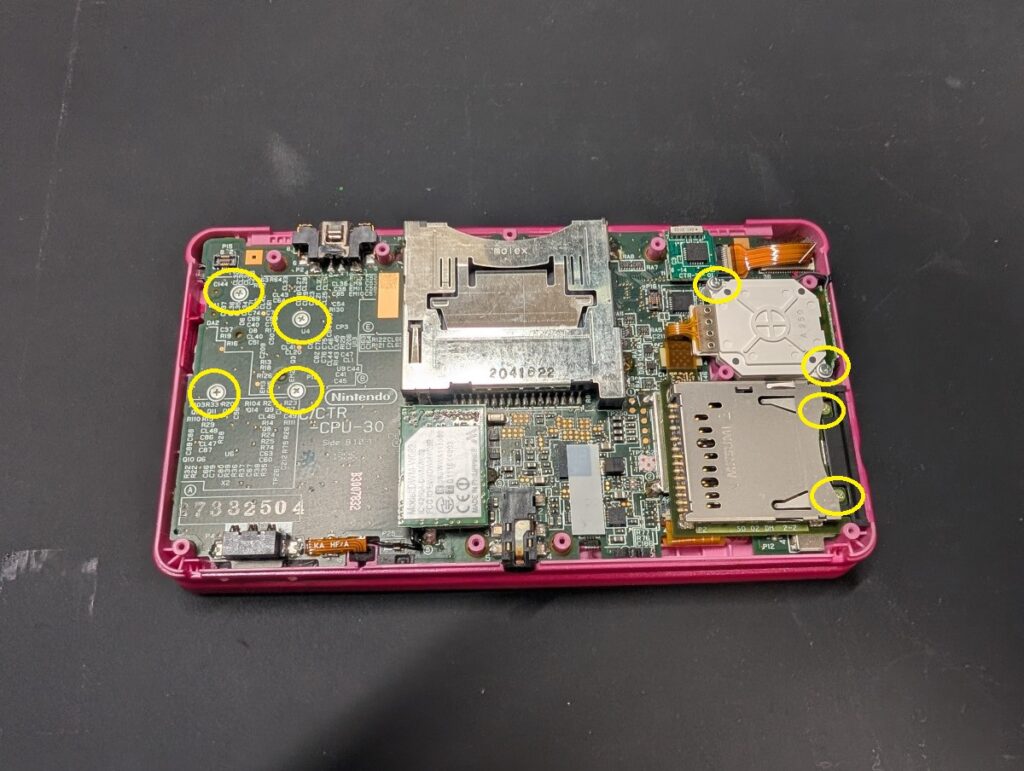

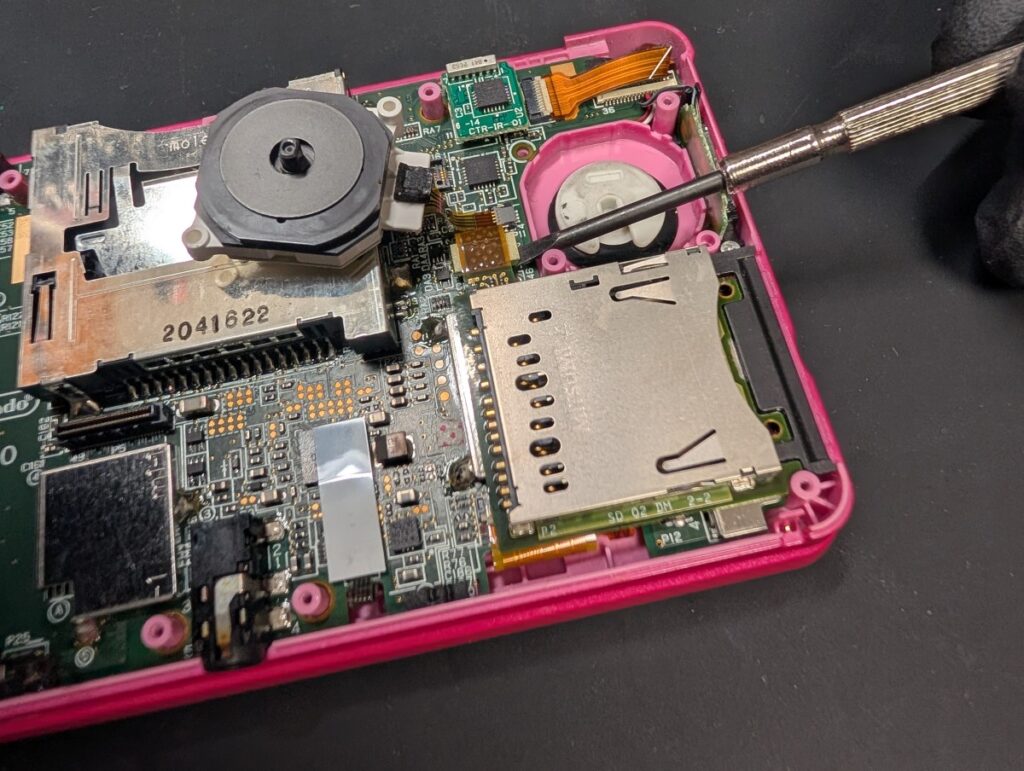

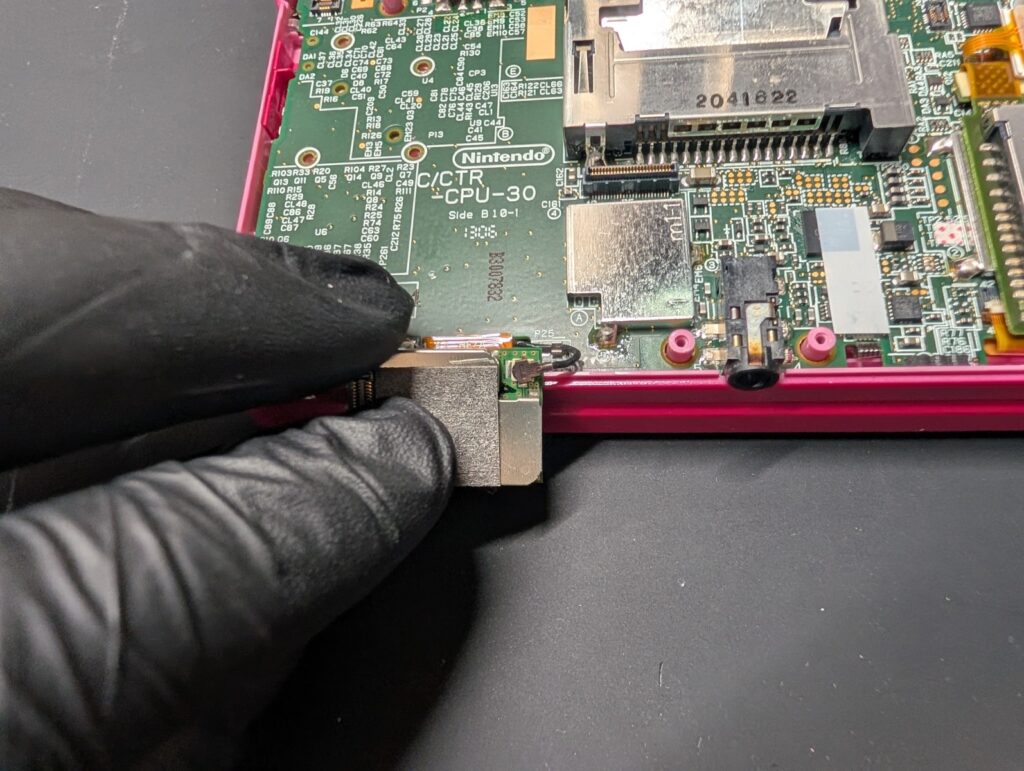

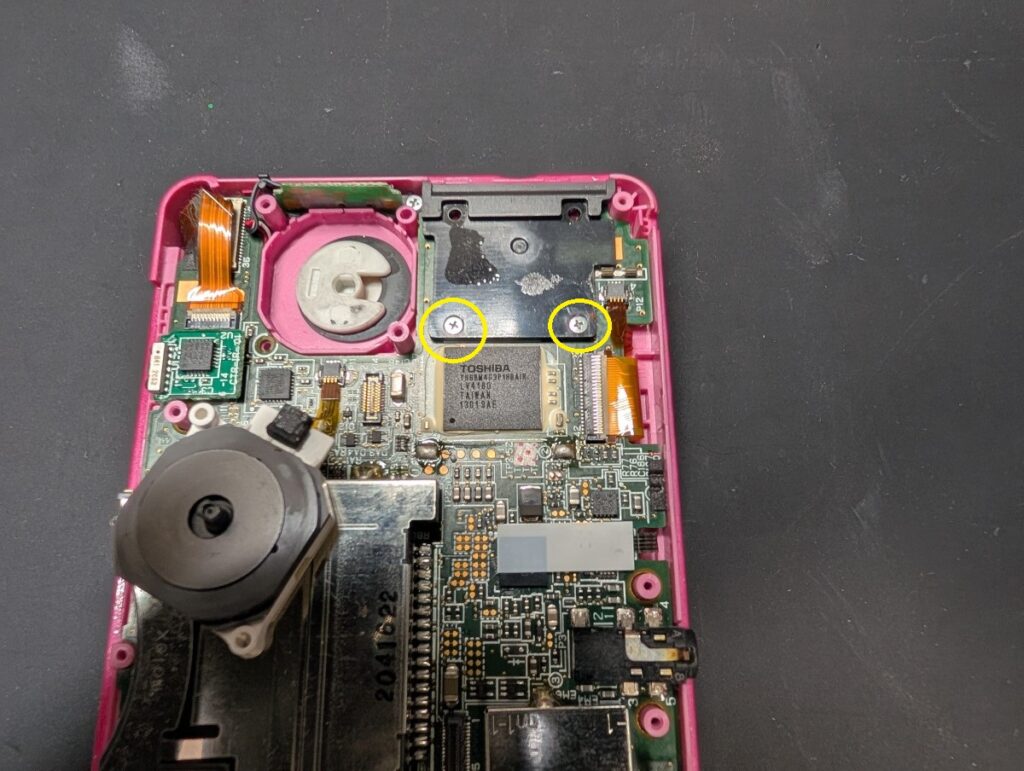

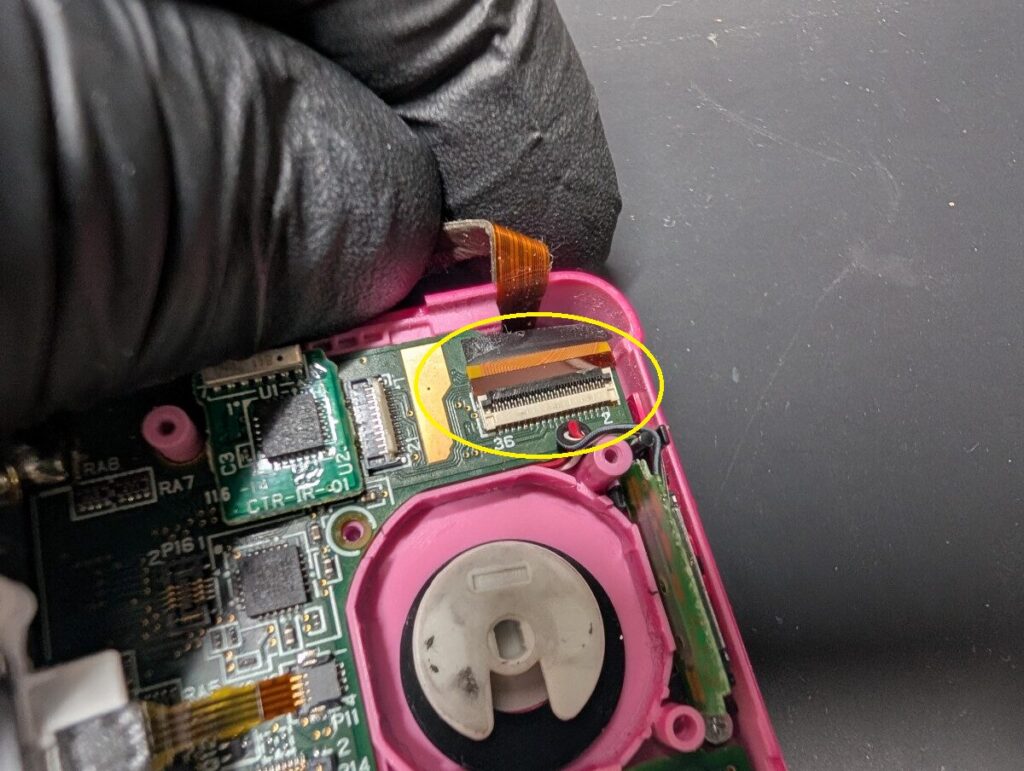

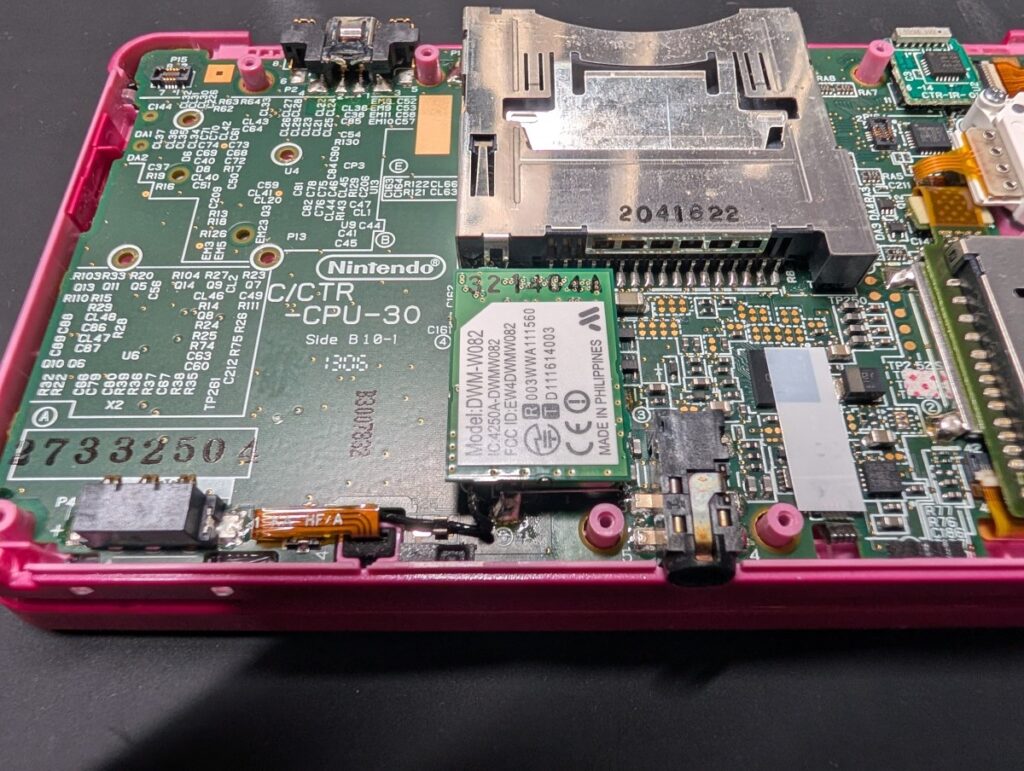

基板を本体から取り外す

はんだコテやホットエアーなど、熱を使用する工具を使用するため、
本体から基板を取り外します。

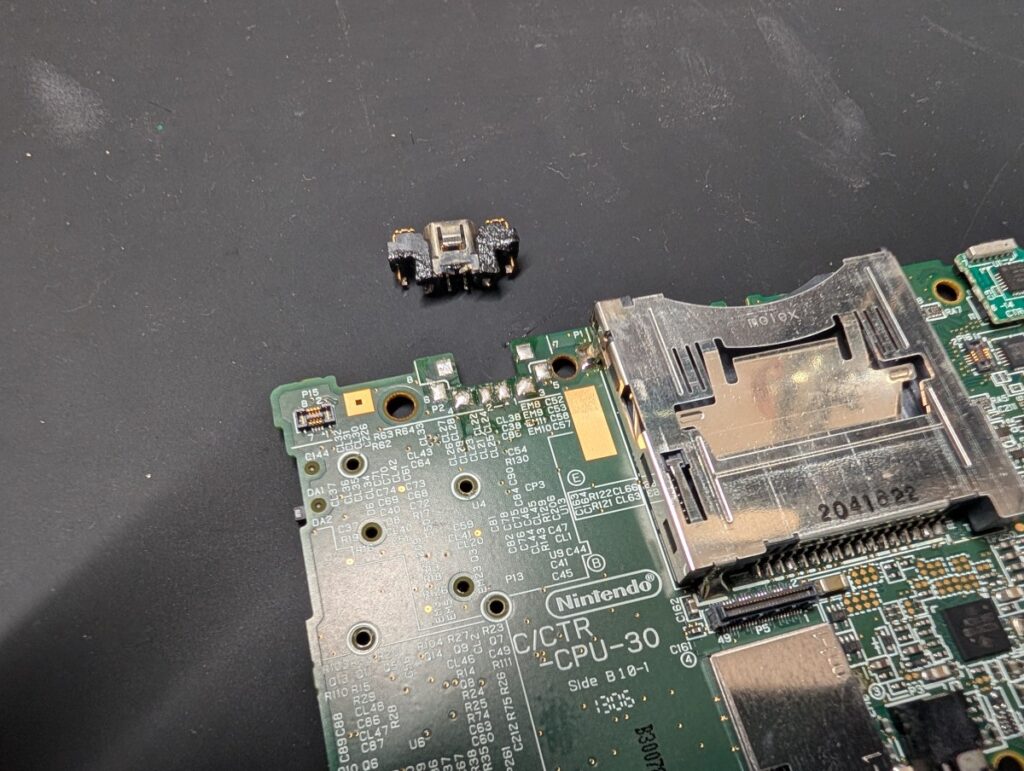

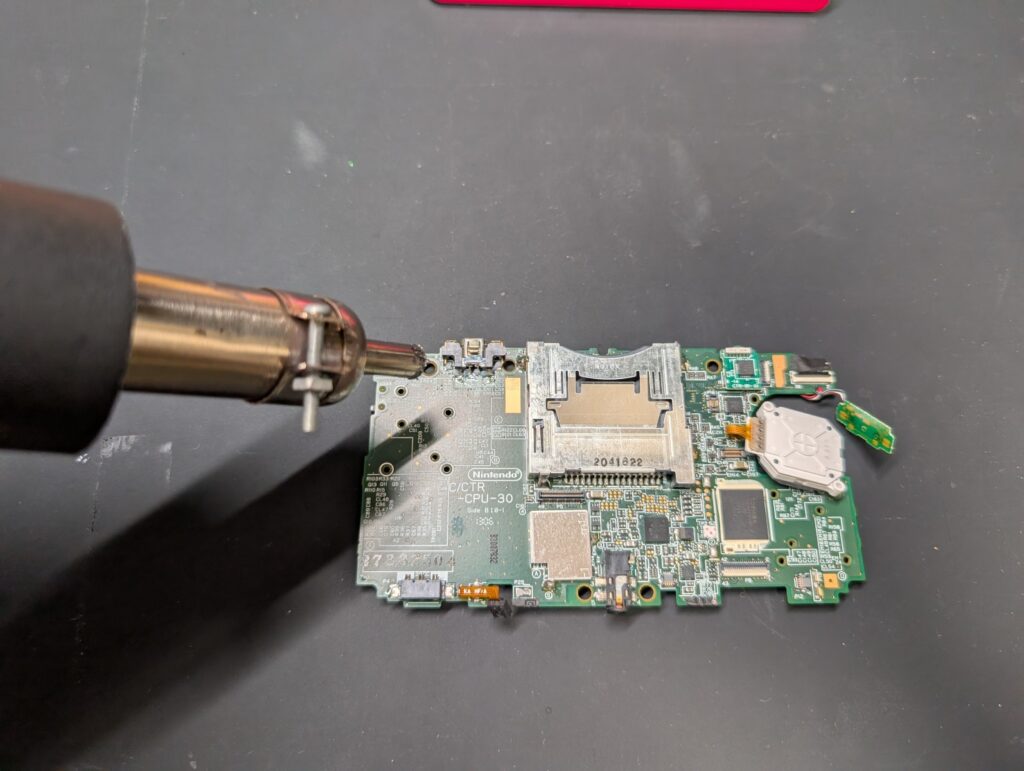

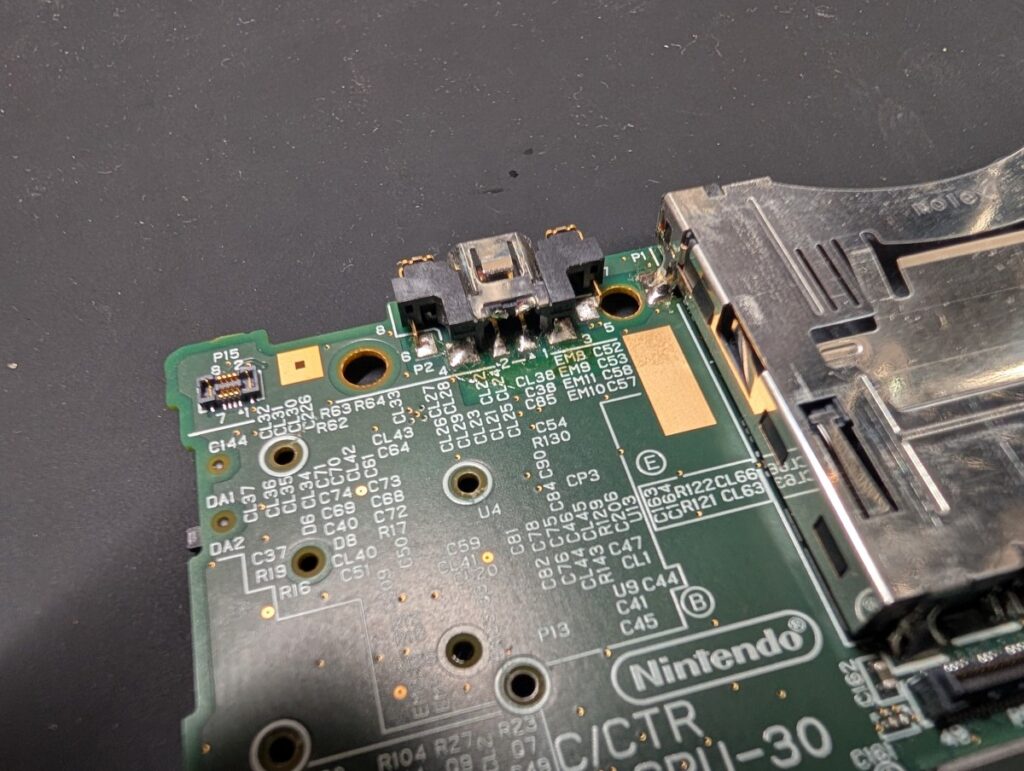

純正充電ポートを基板から取り外す

基板を取り外した後は、ホットエアーを使用して、
純正の充電ポートを取り外します。

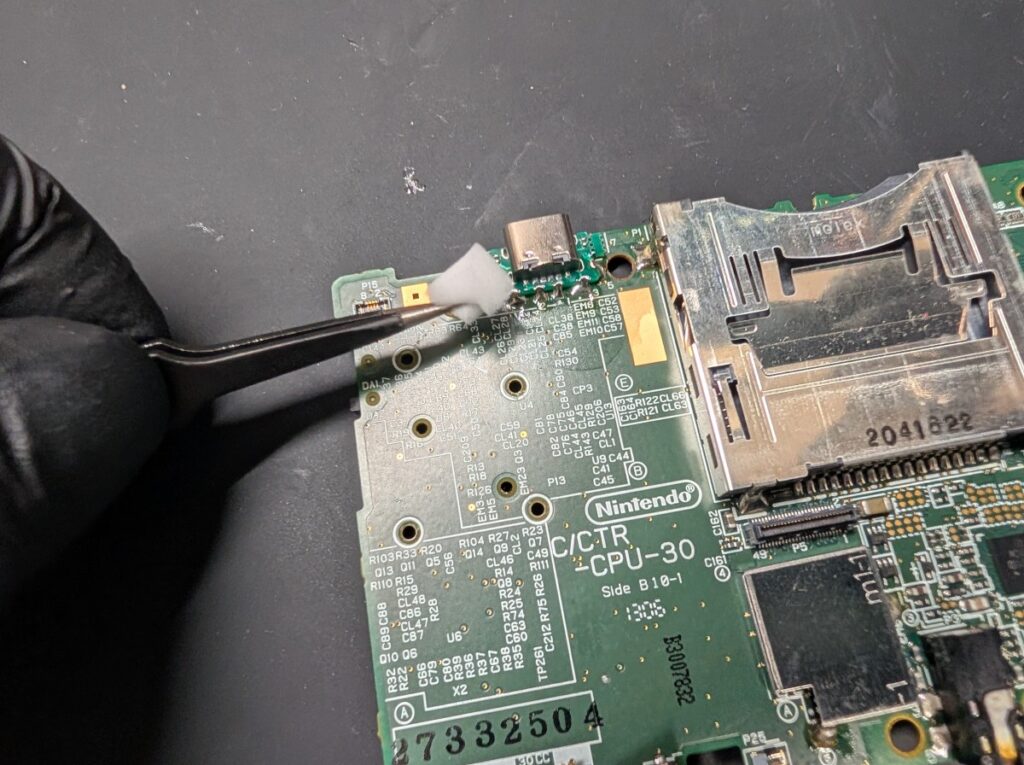

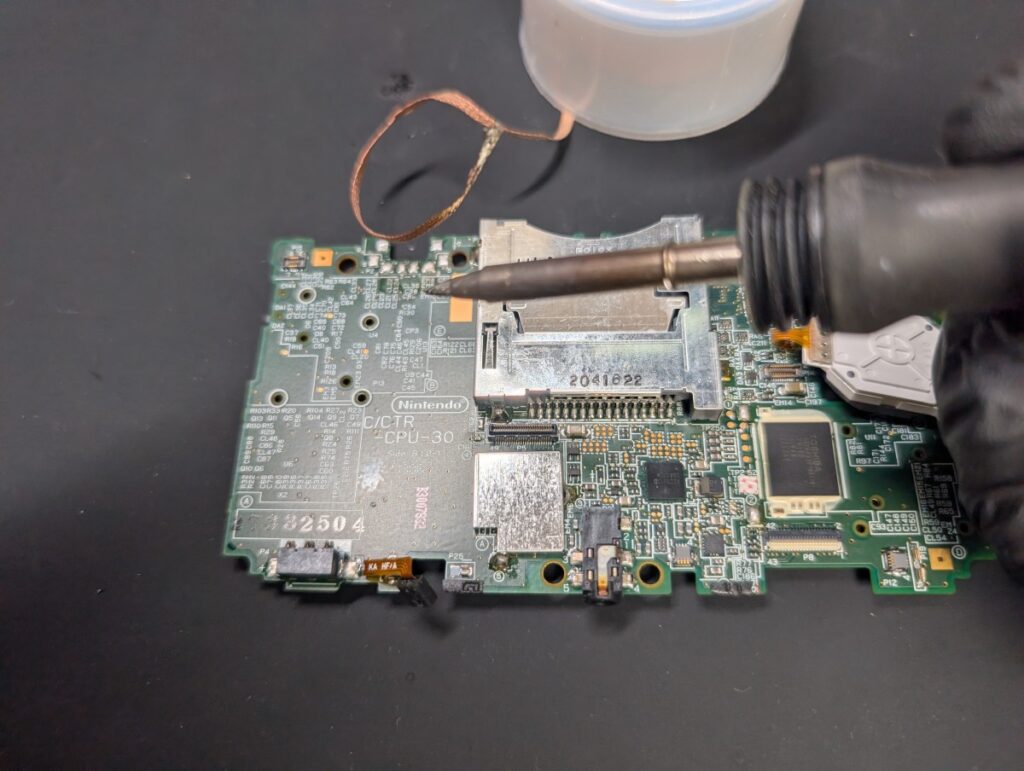

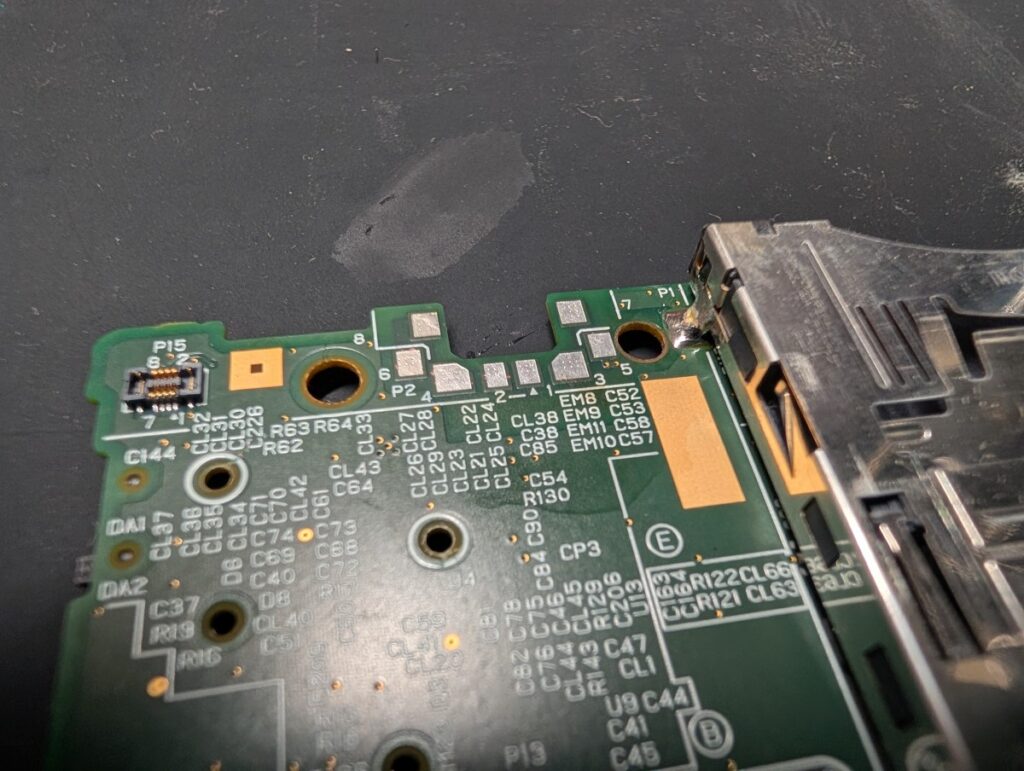

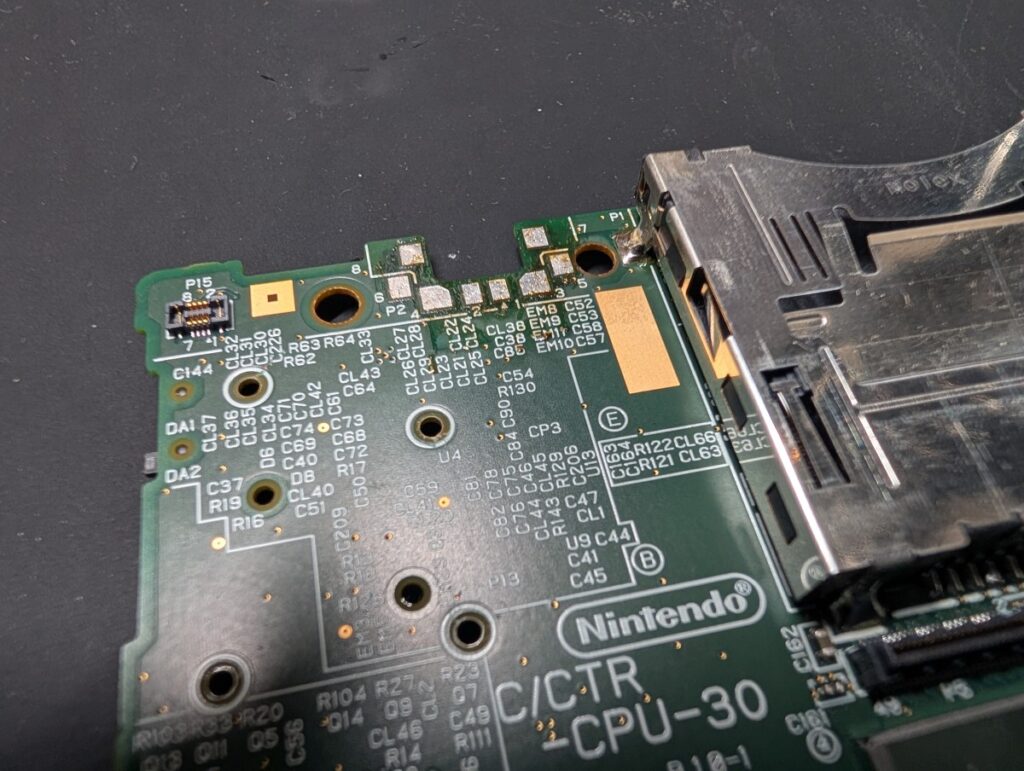

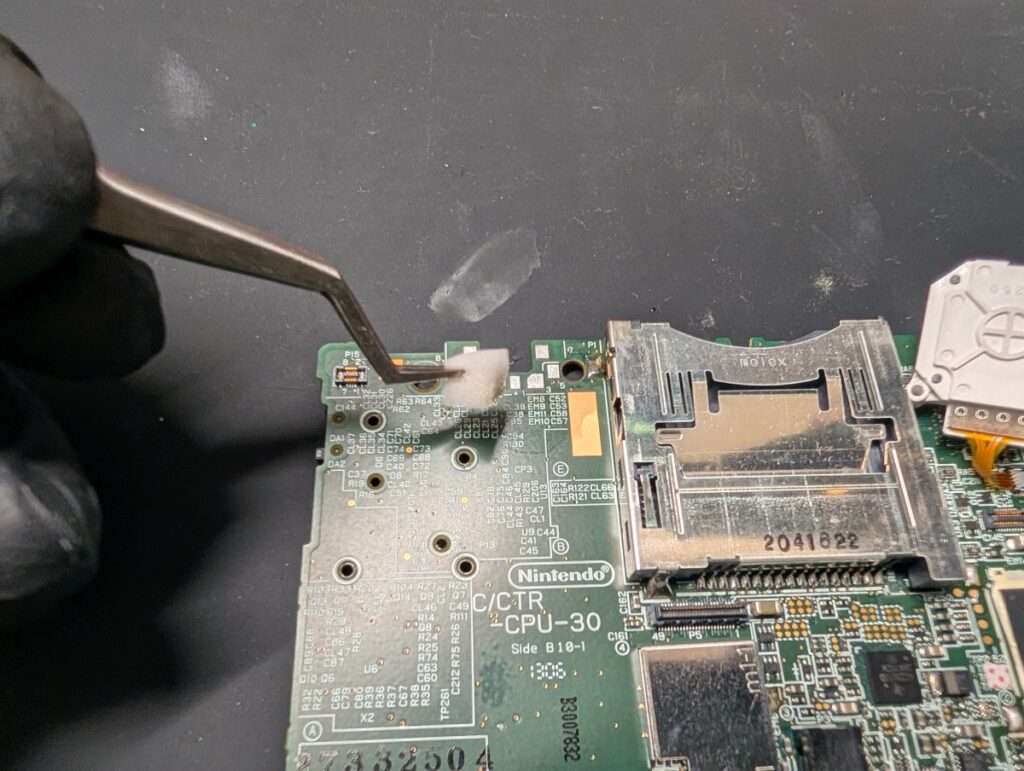

基板を清掃する

純正充電ポートを外した後は、基板に残ったハンダを除去し、
アルコールなどで清掃します。

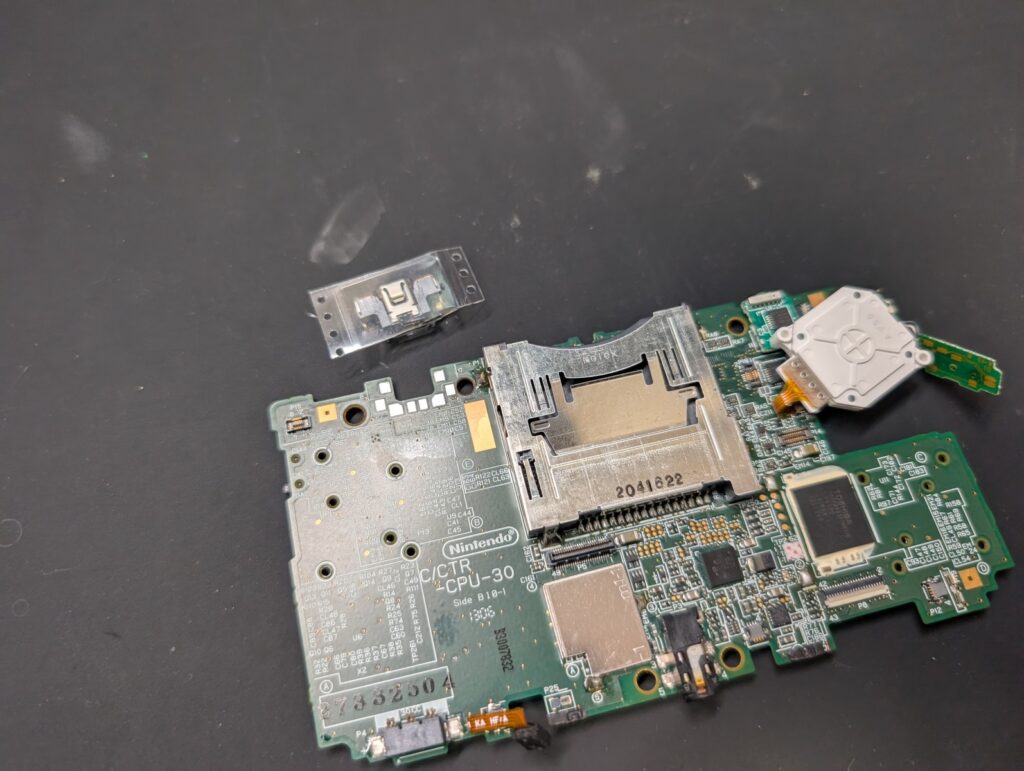

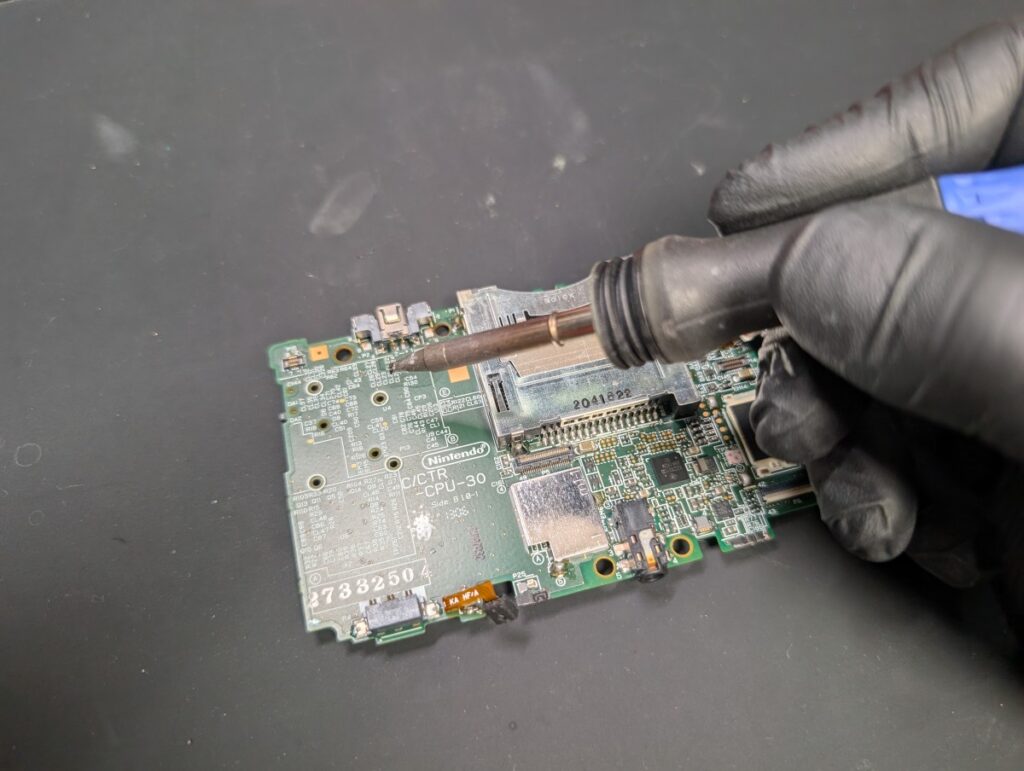

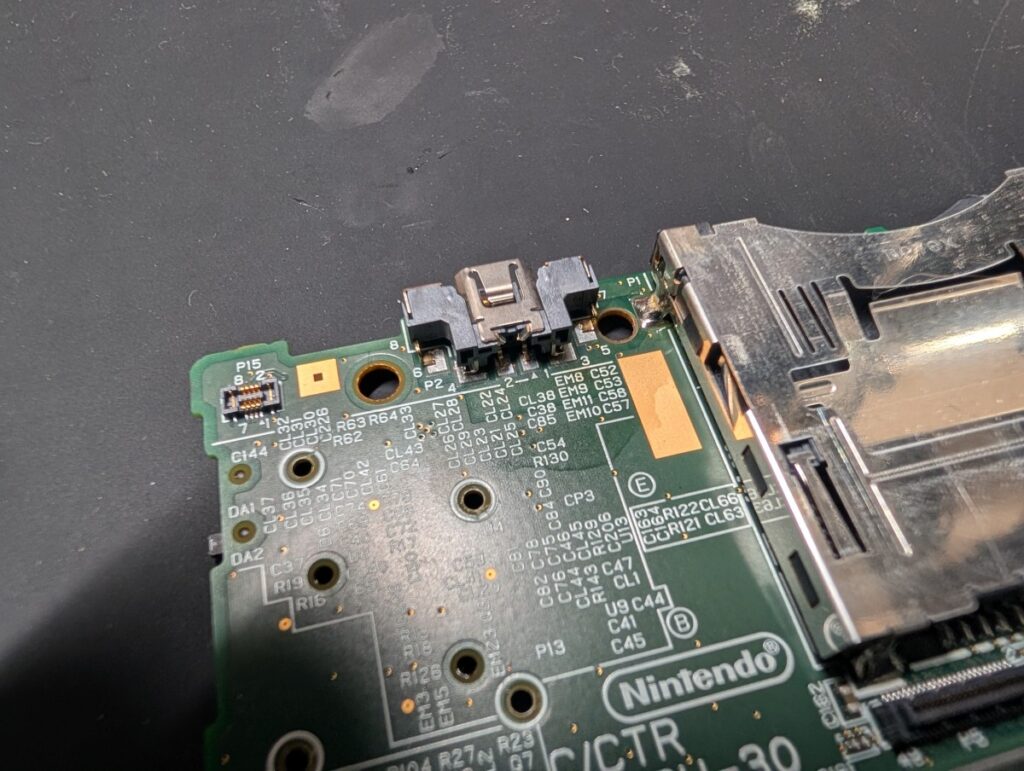

純正タイプ充電ポートの取り付け手順

ここから、
Type-C化と純正タイプの交換手順に分かれます。

まずは、純正タイプ充電ポートの取り付け手順を解説します。

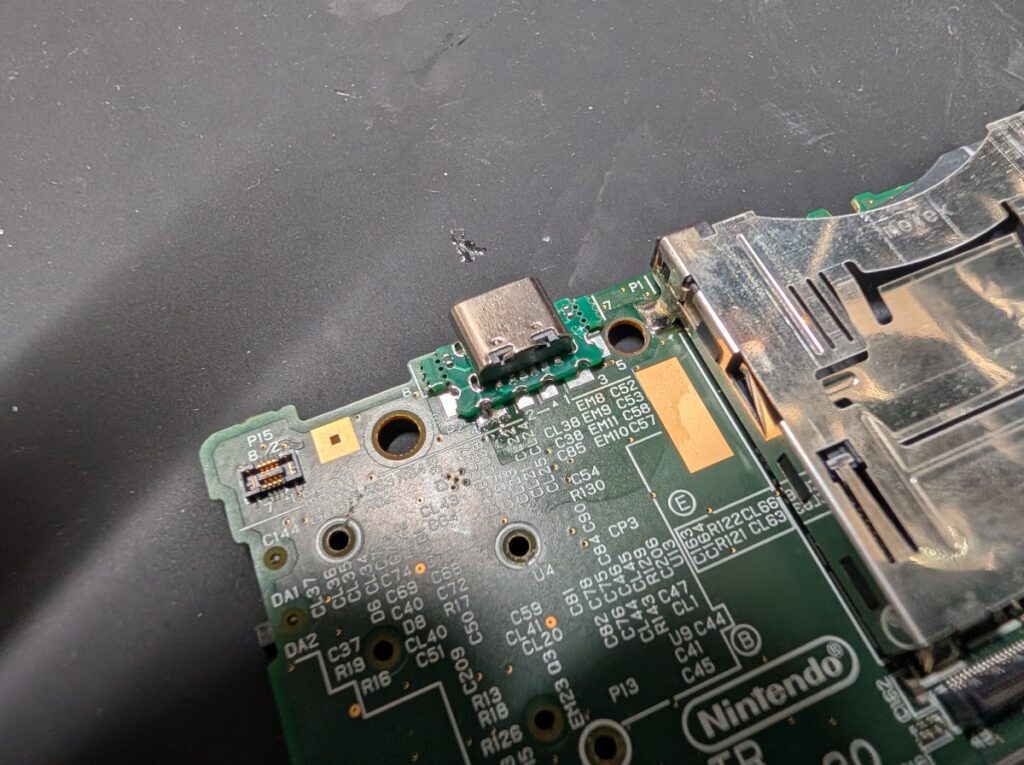

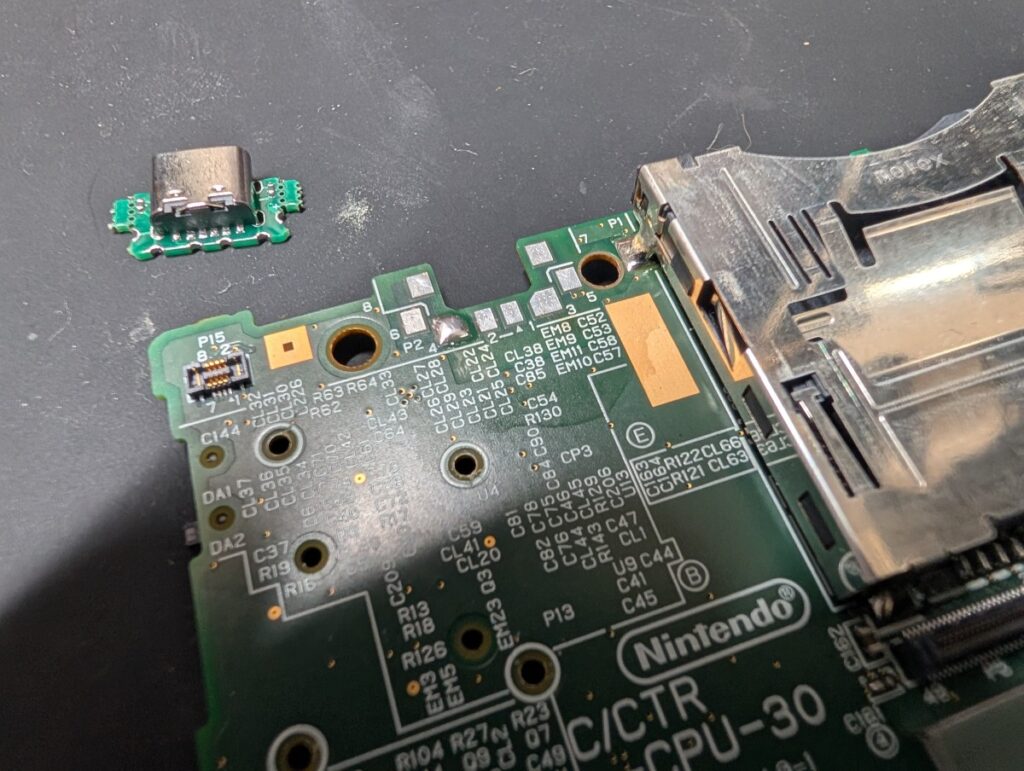

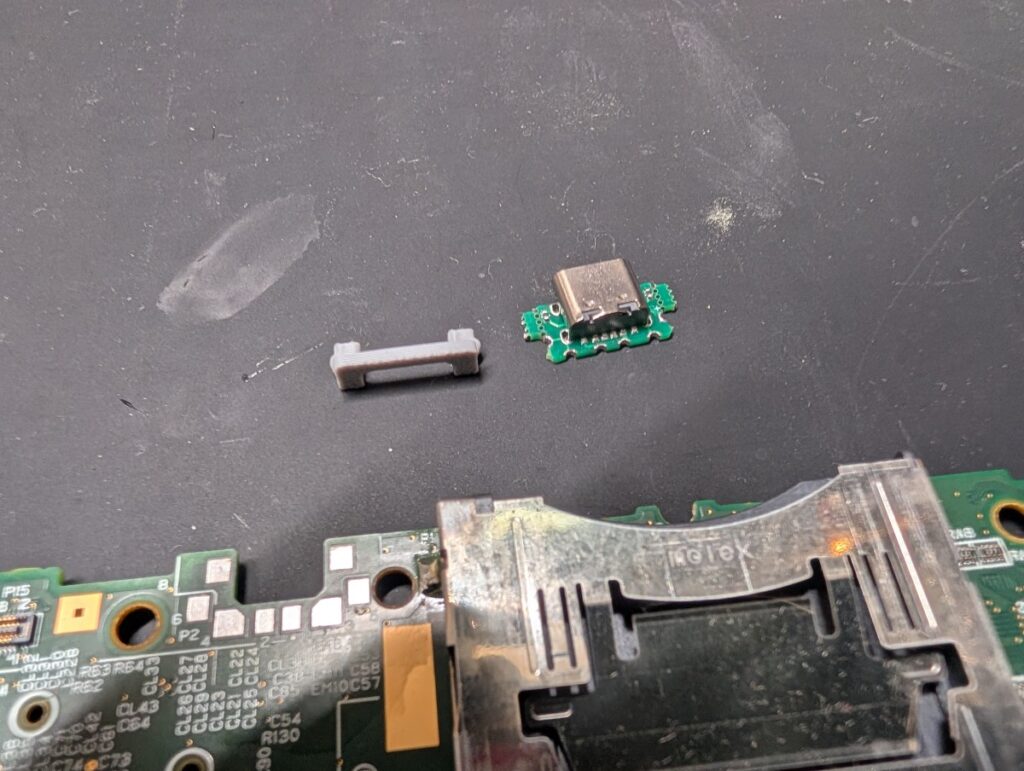

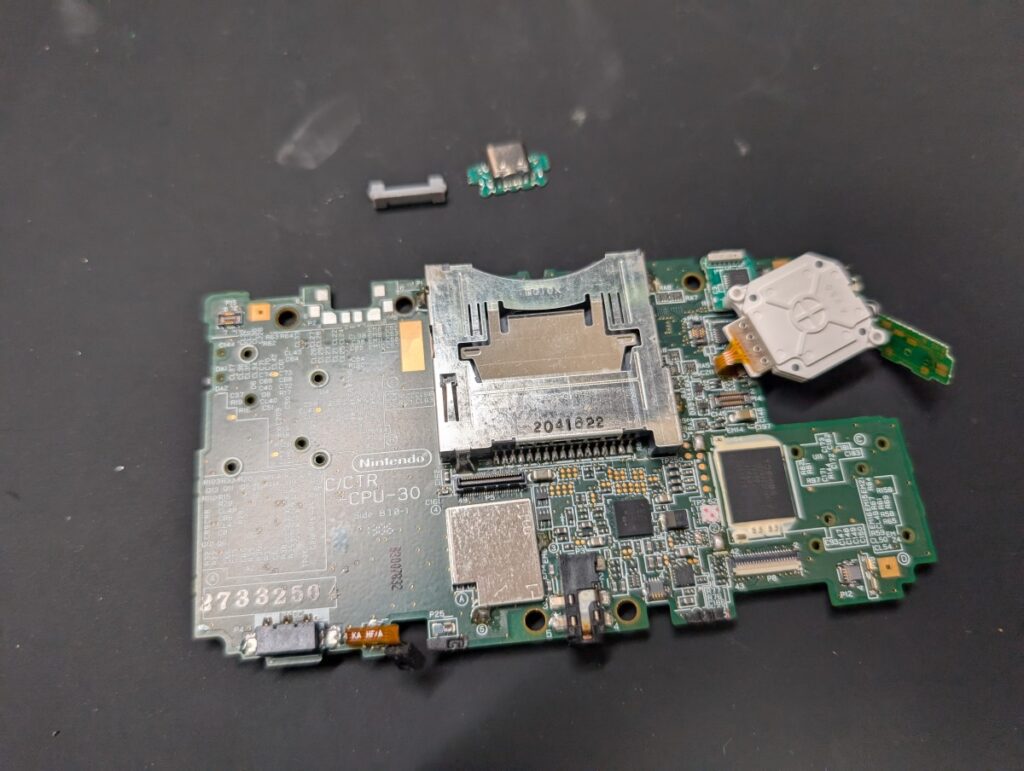

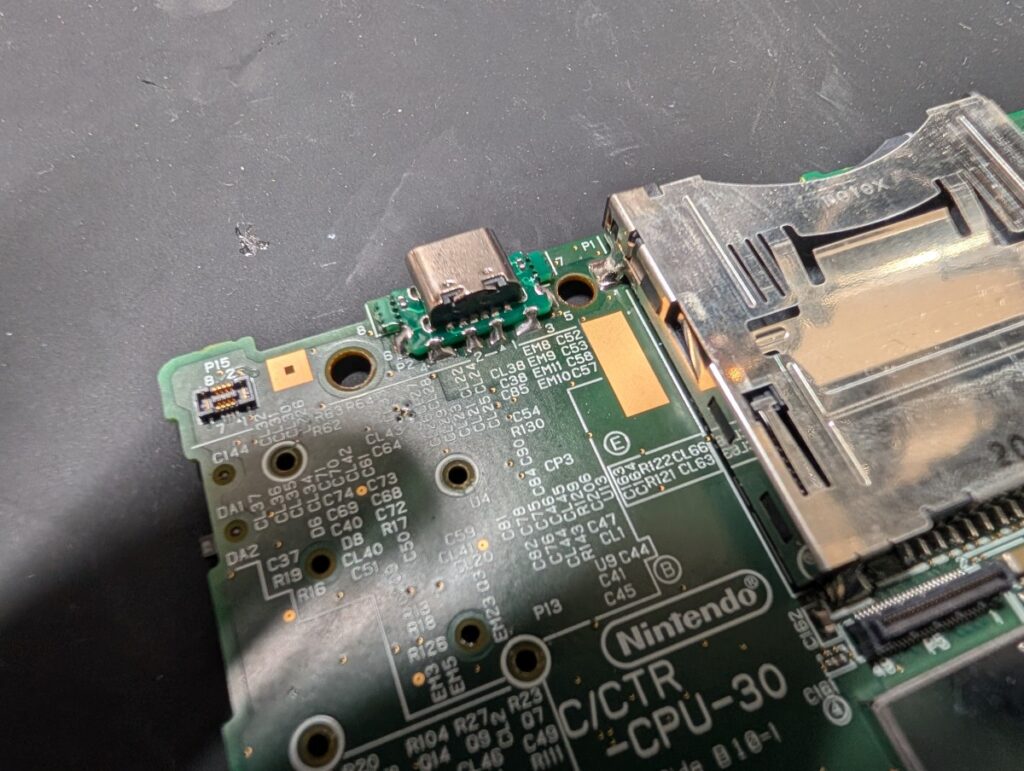

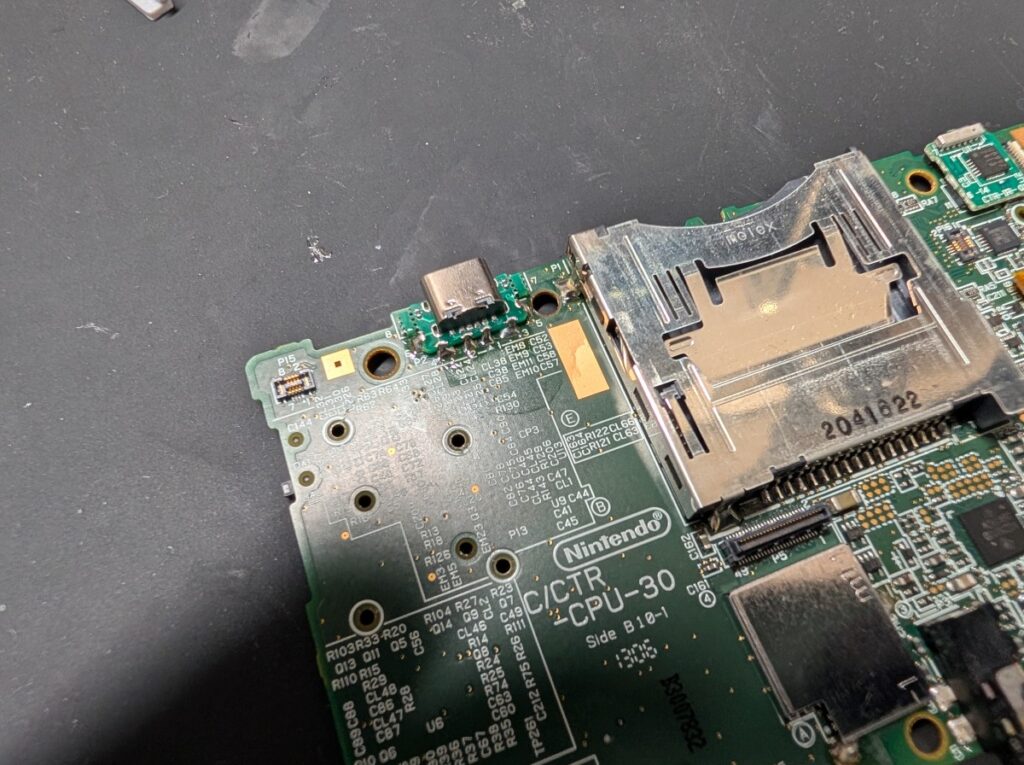

タイプC充電ポートの取り付け手順

続いて、
Type-C充電ポートの取り付け手順です。

なお、この3DSはType-C化を行っているため、
ここから先の画像はType-C化後の状態となります。

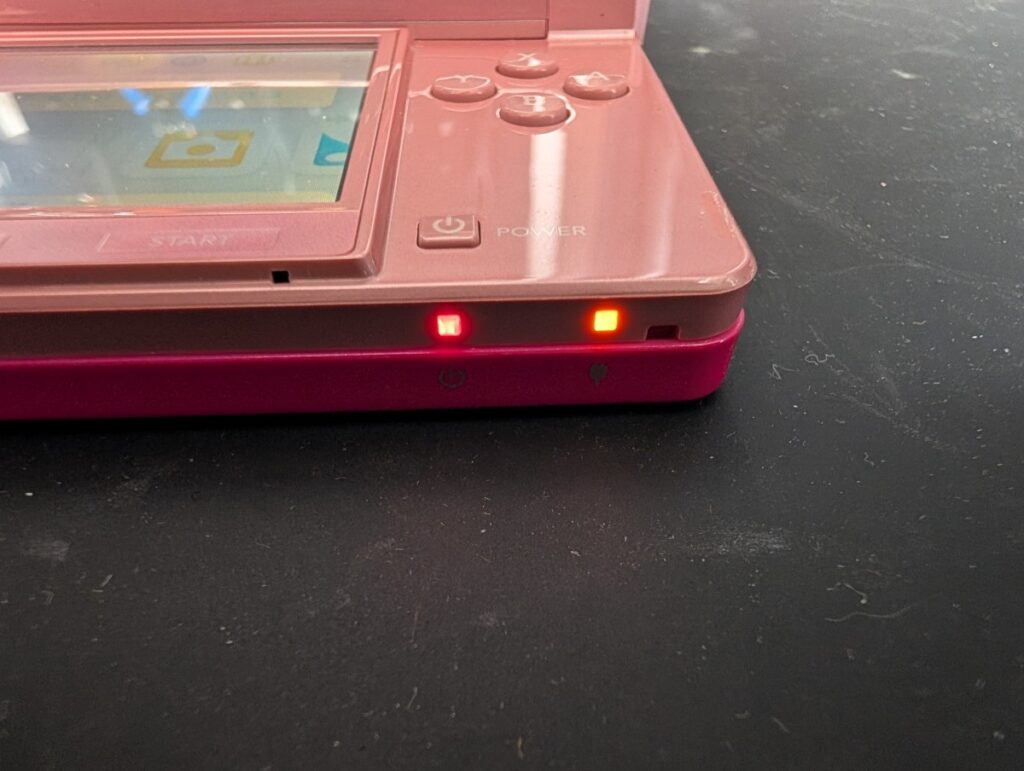

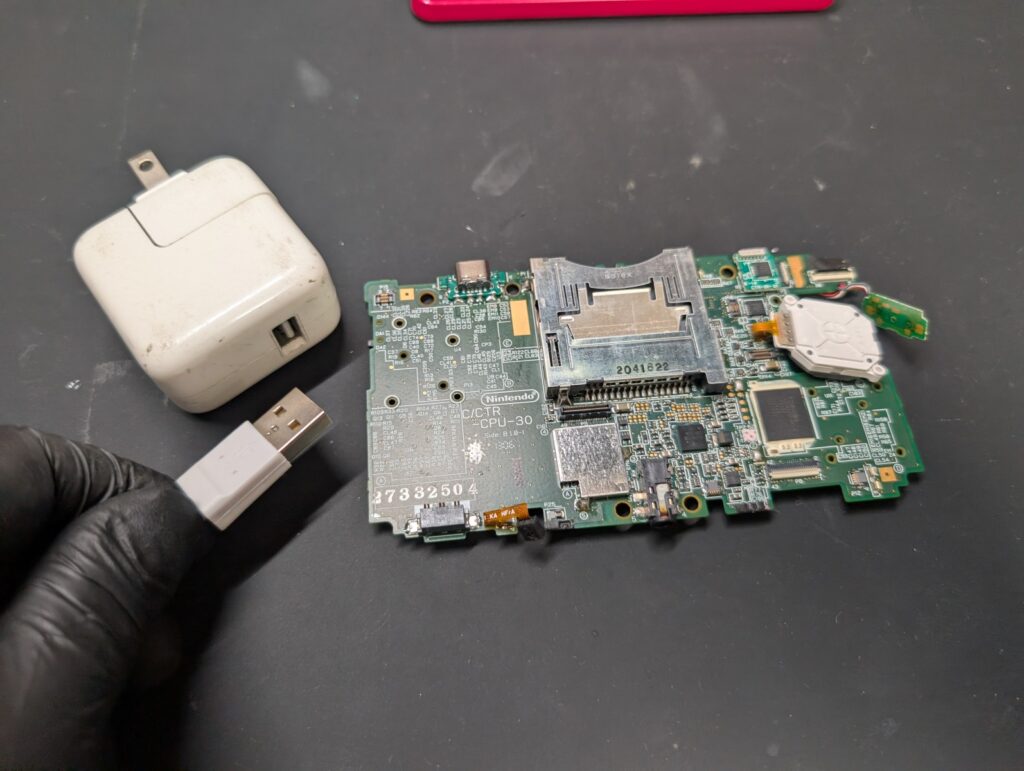

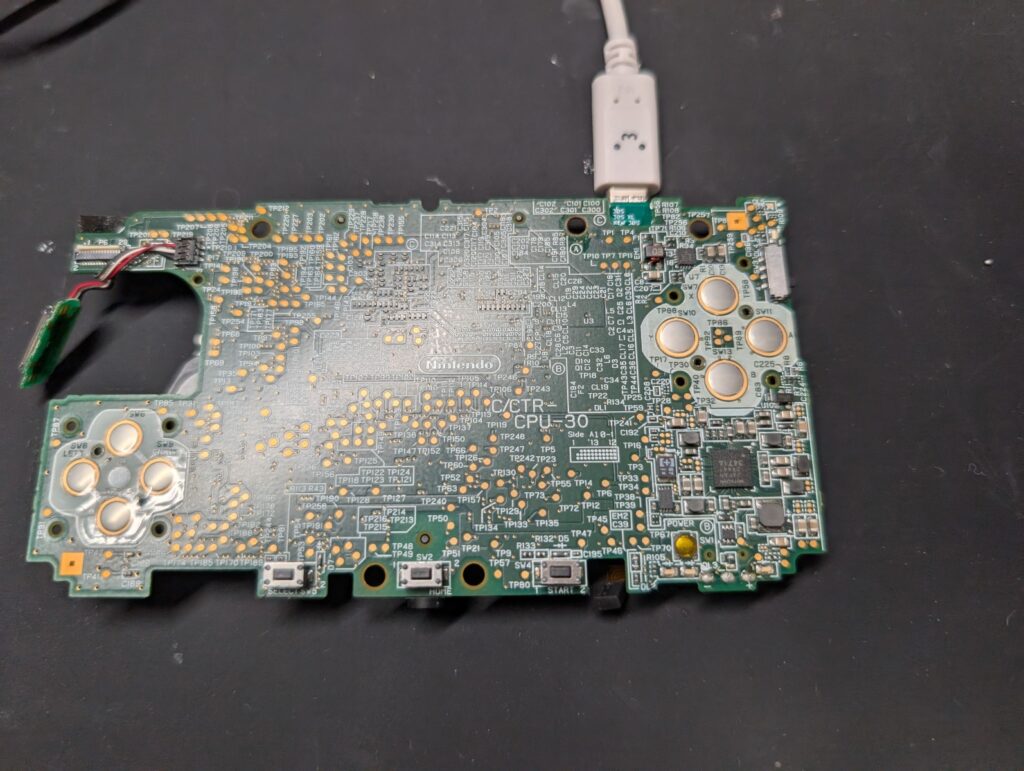

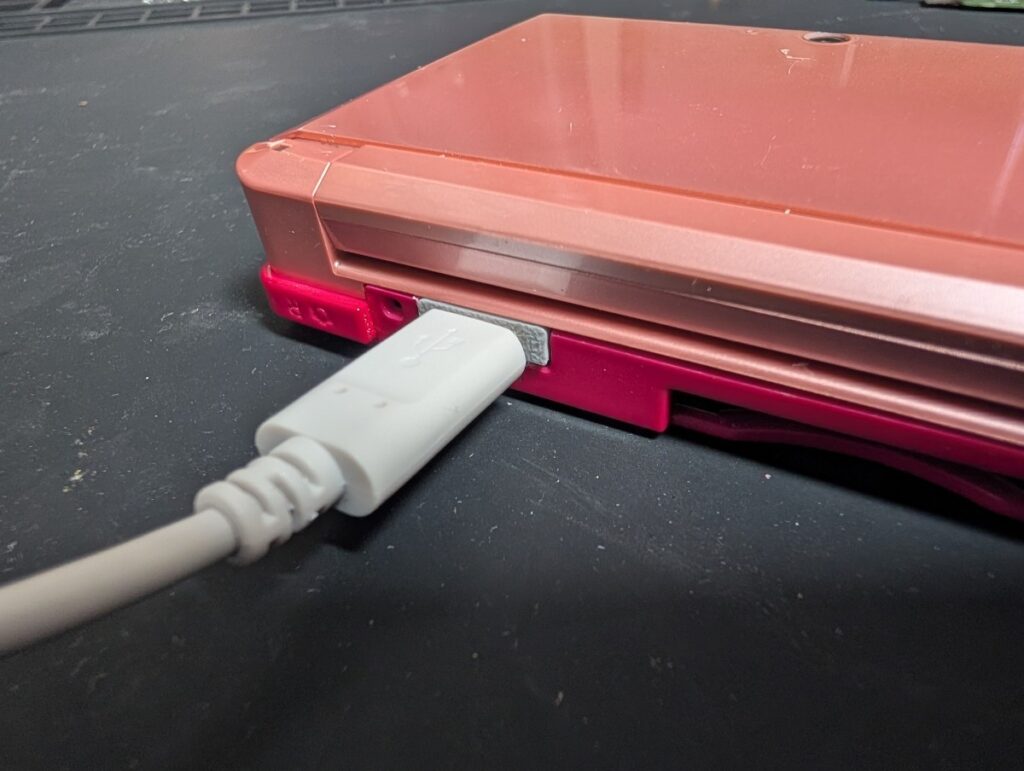

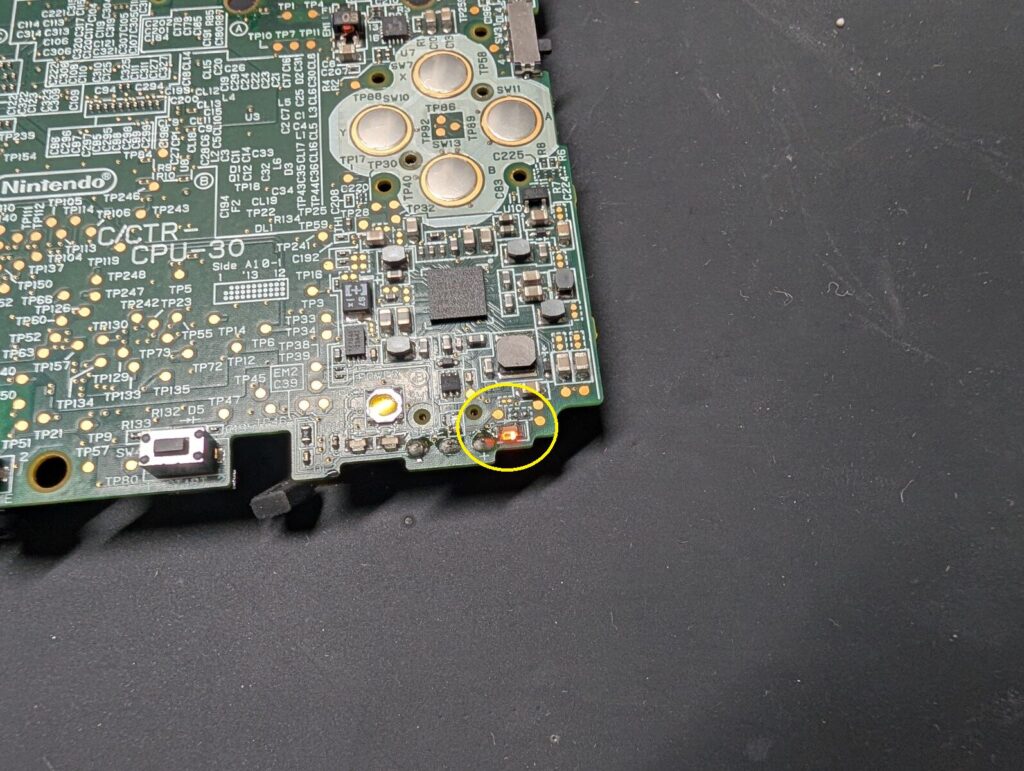

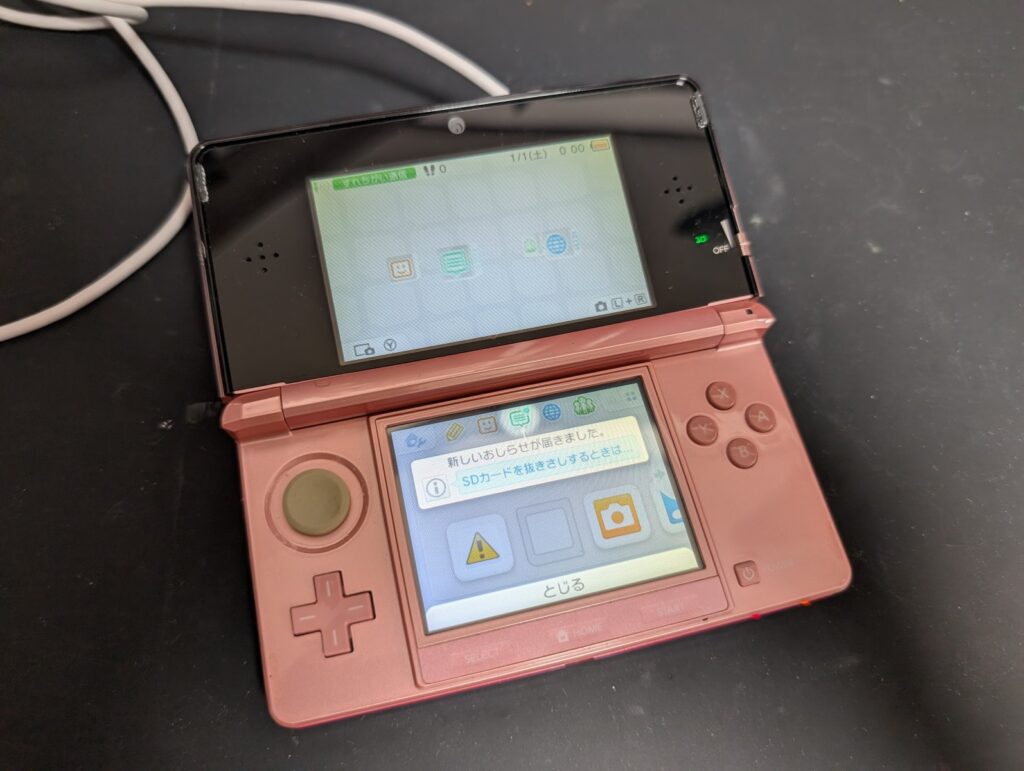

動作確認

充電ポート交換後は、充電ケーブルを差し込んで、
基板に実装されている充電状態を示すランプが点灯するかを確認します。

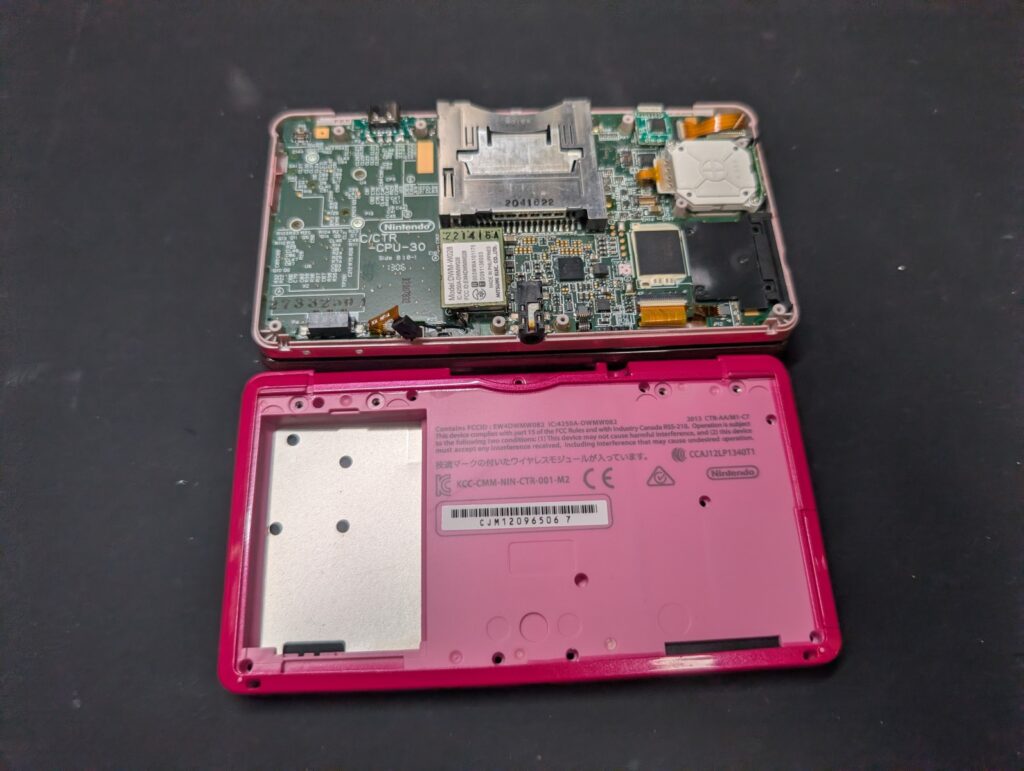

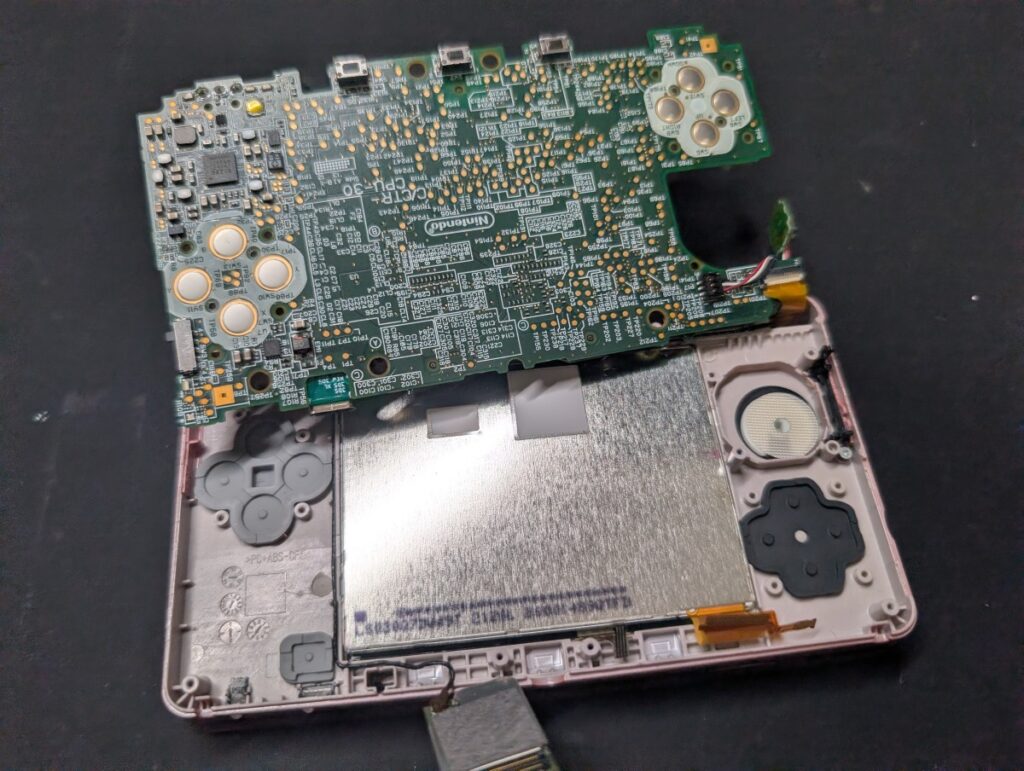

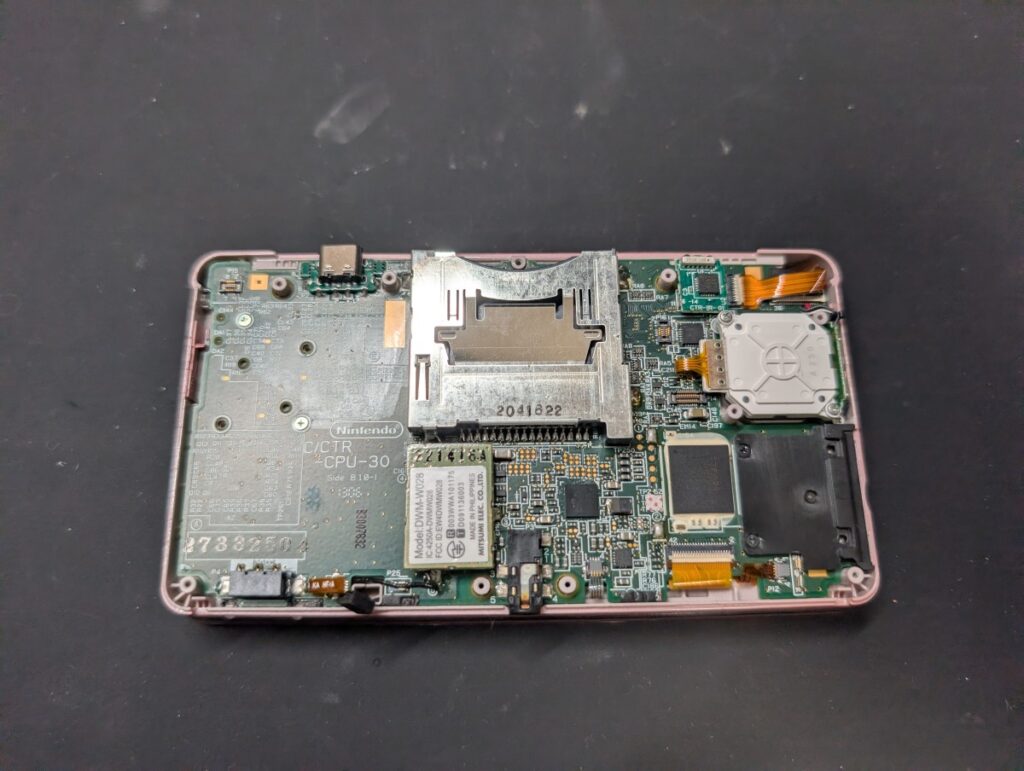

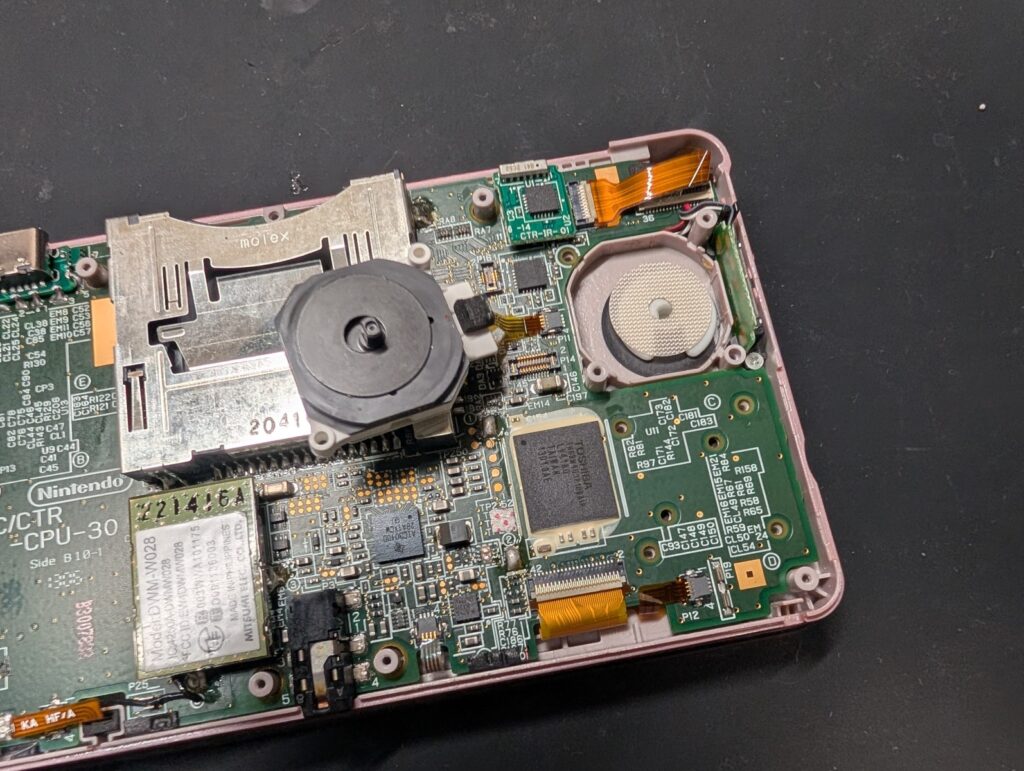

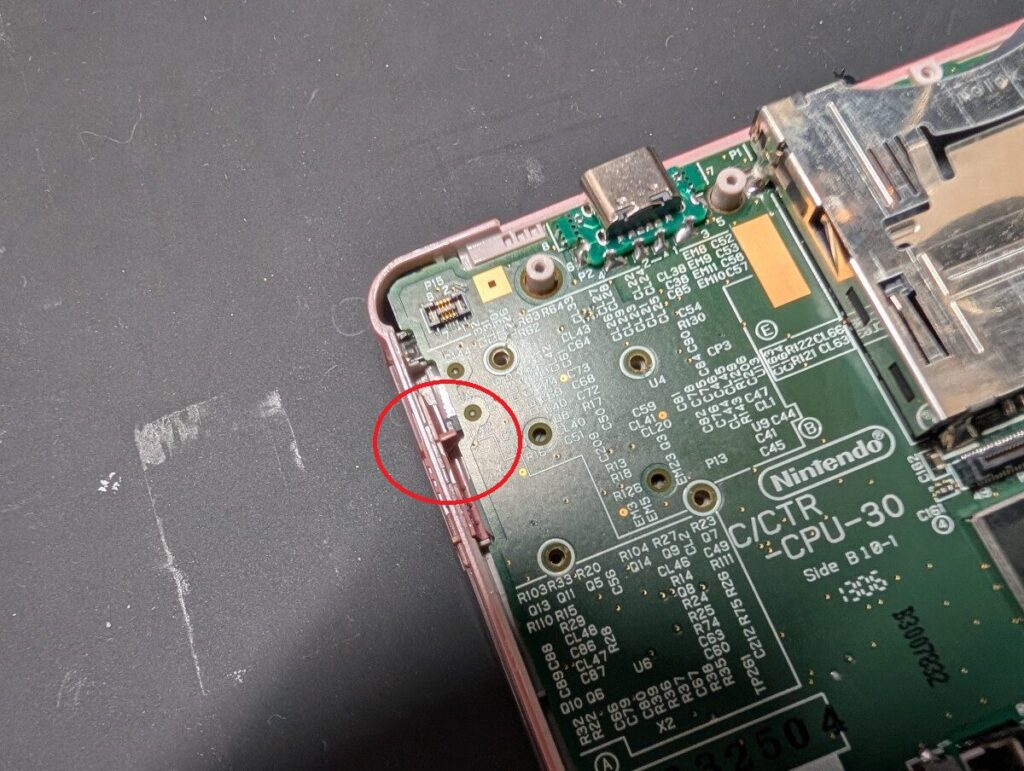

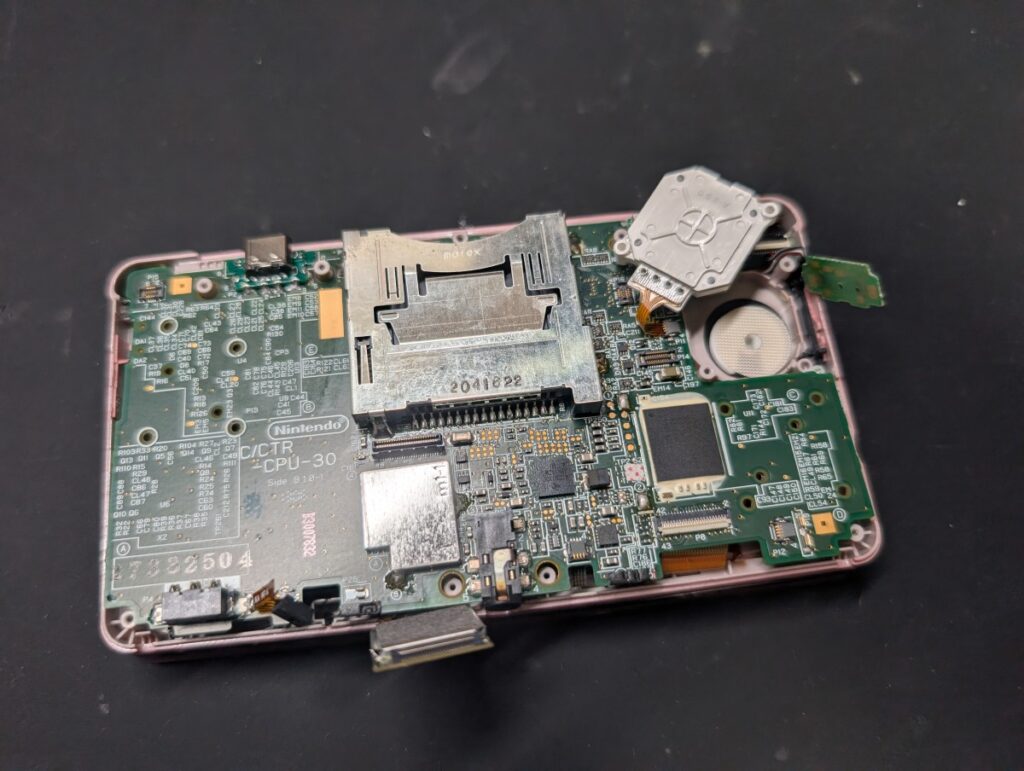

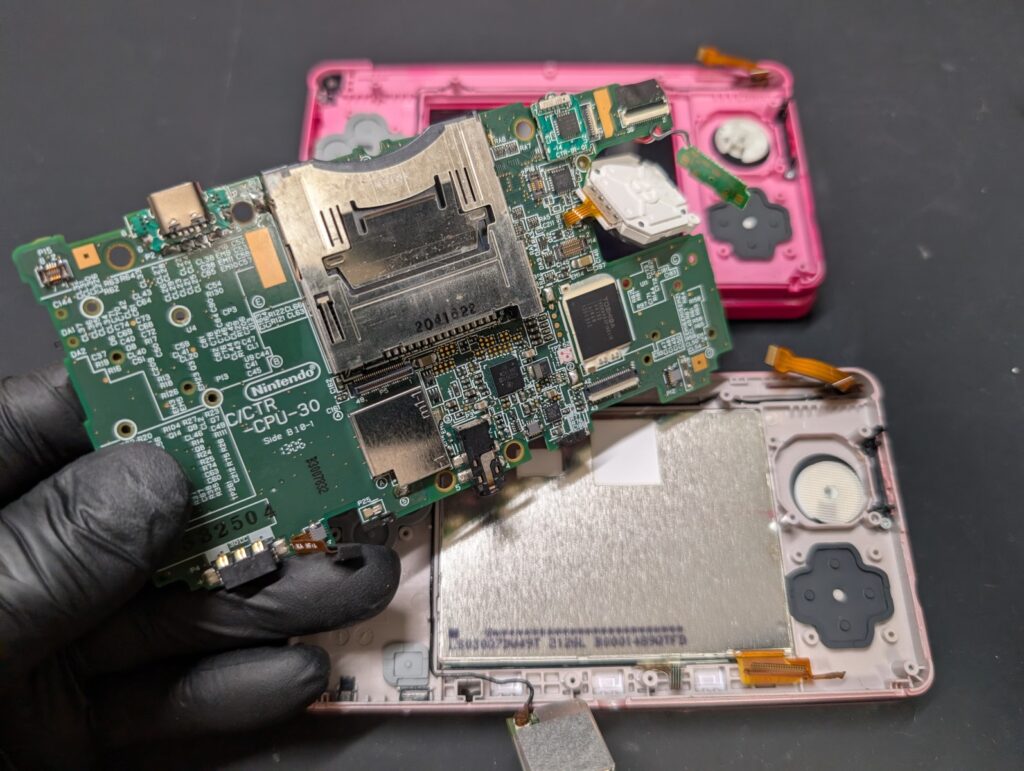

組み立て

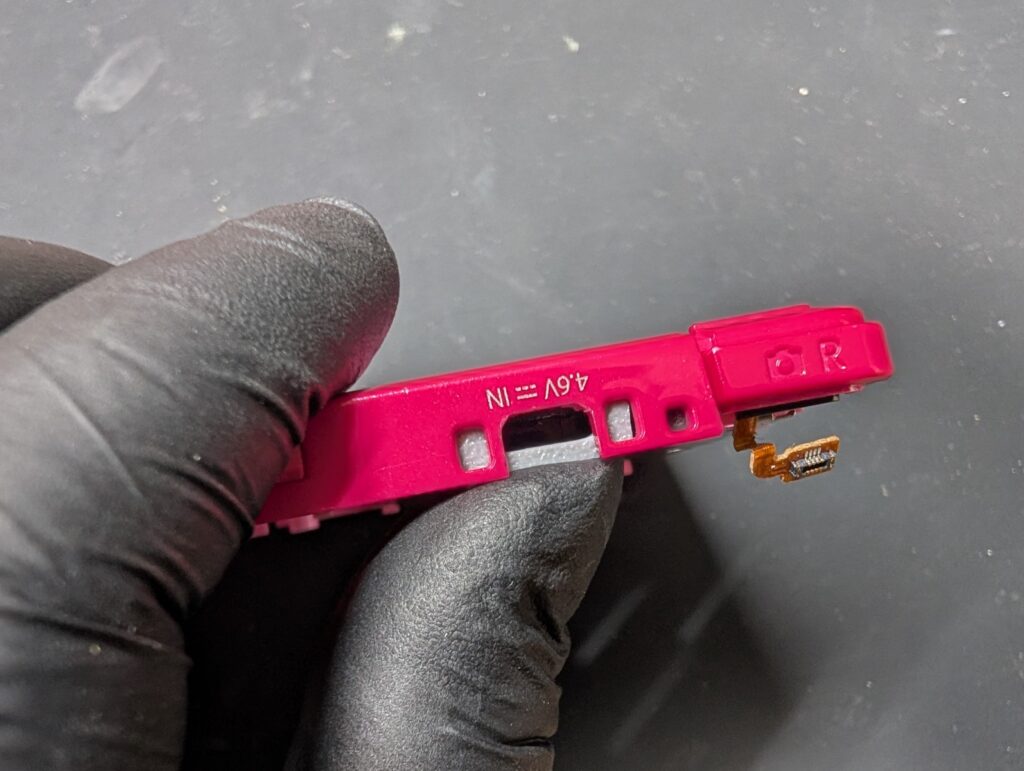

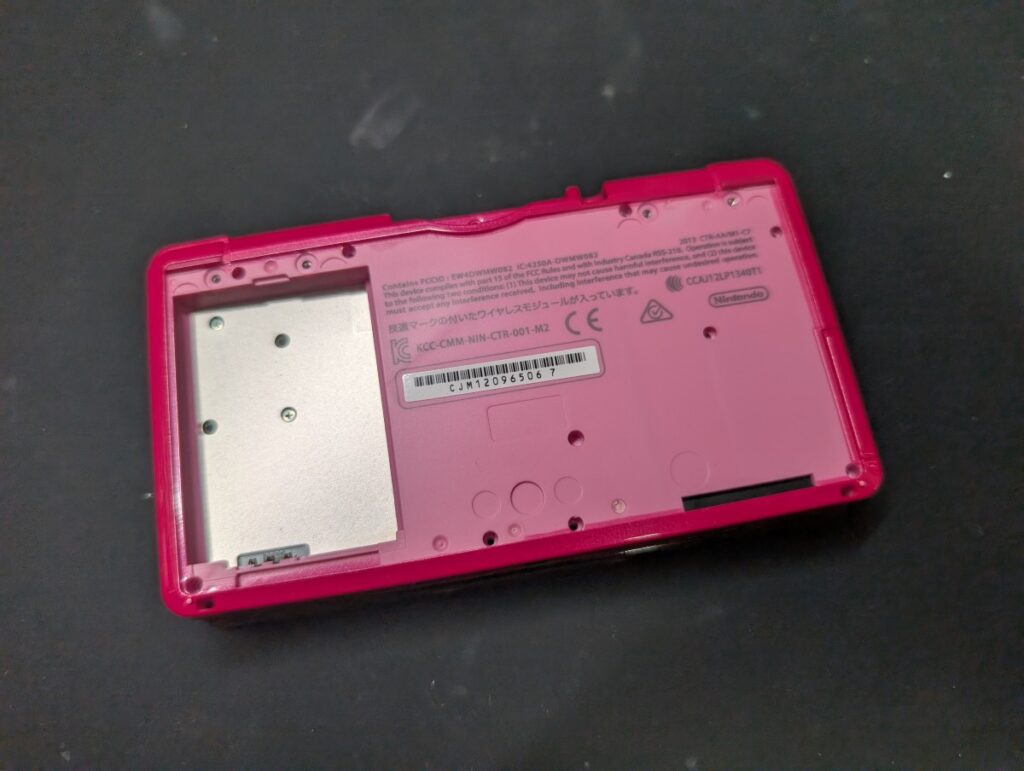

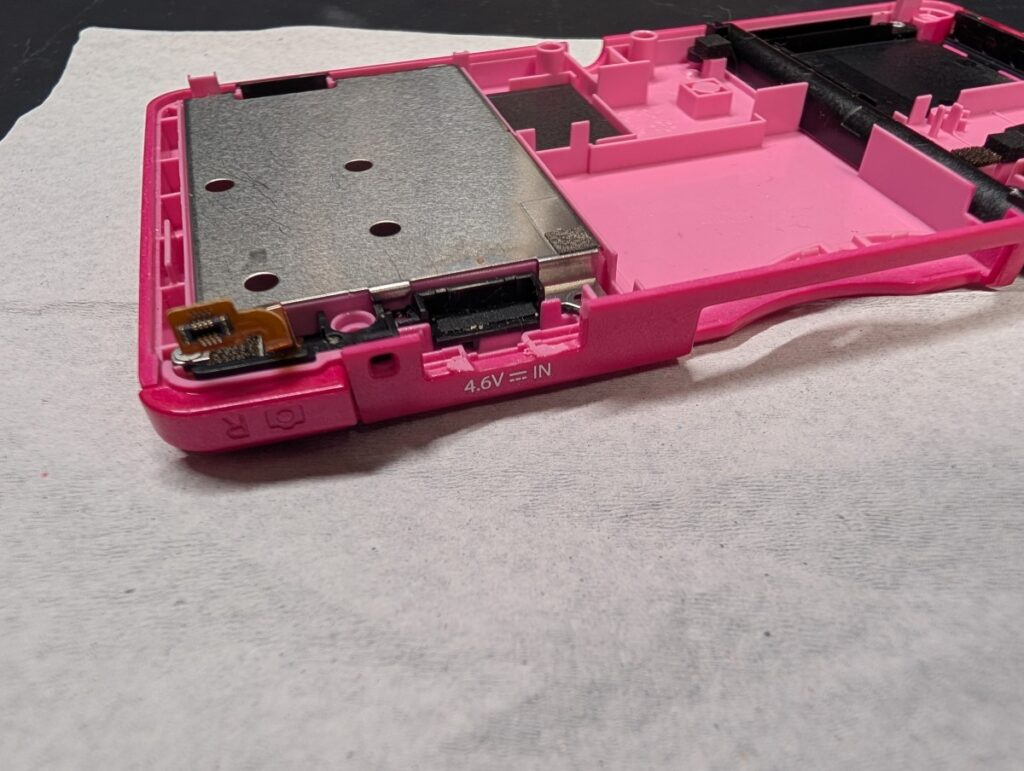

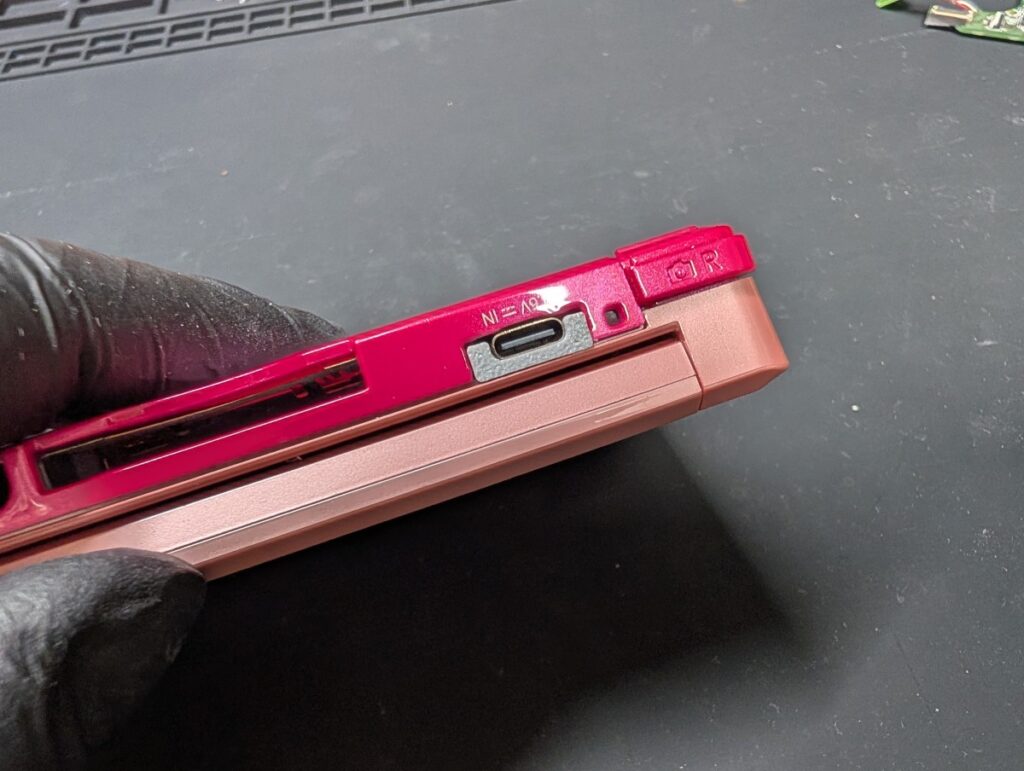

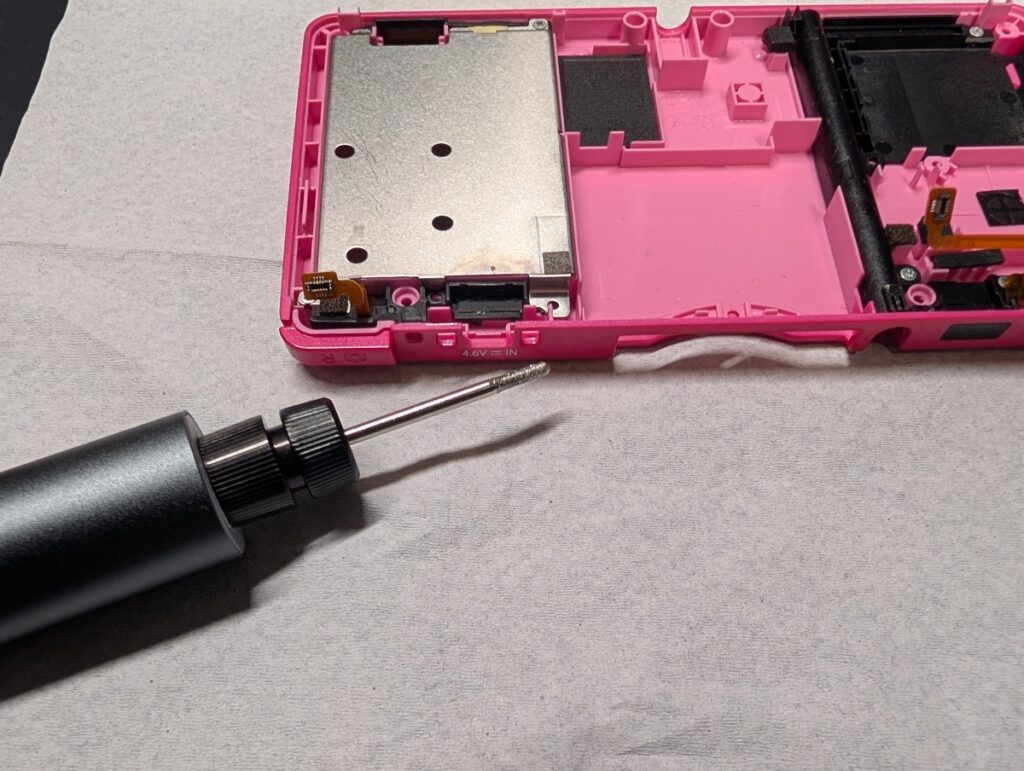

タイプC化した場合は、LRカバーの加工を行う

純正タイプの充電ポートへ交換した場合は、
カバーを取り付けて動作確認を行い、問題なければ修理完了です。

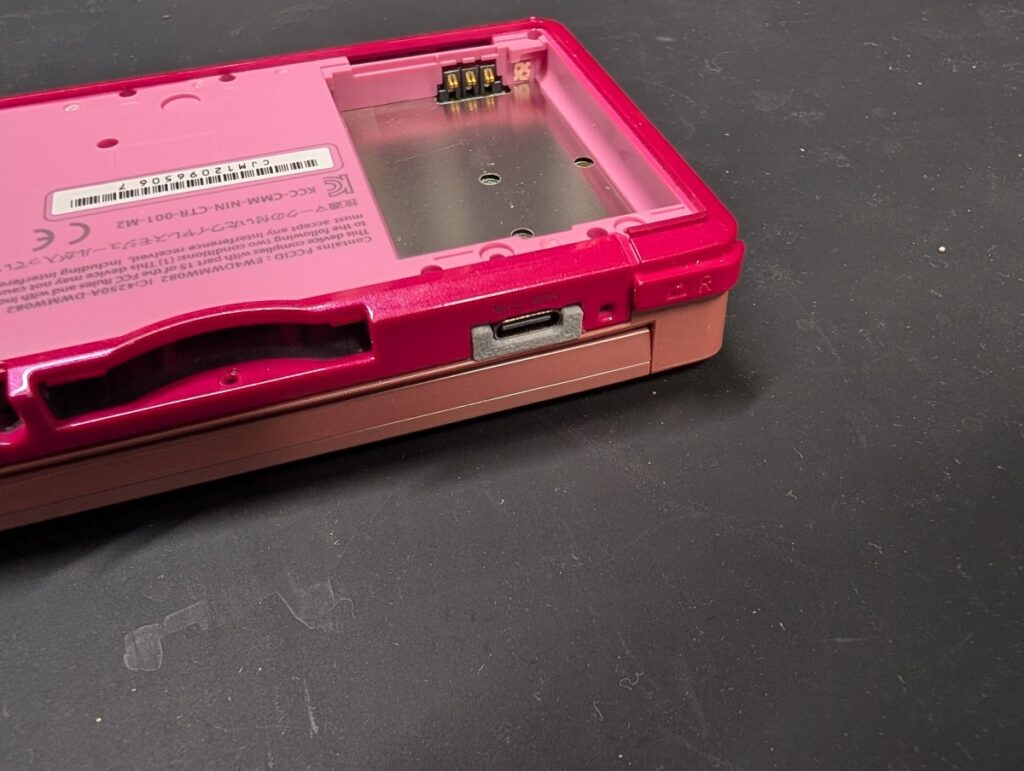

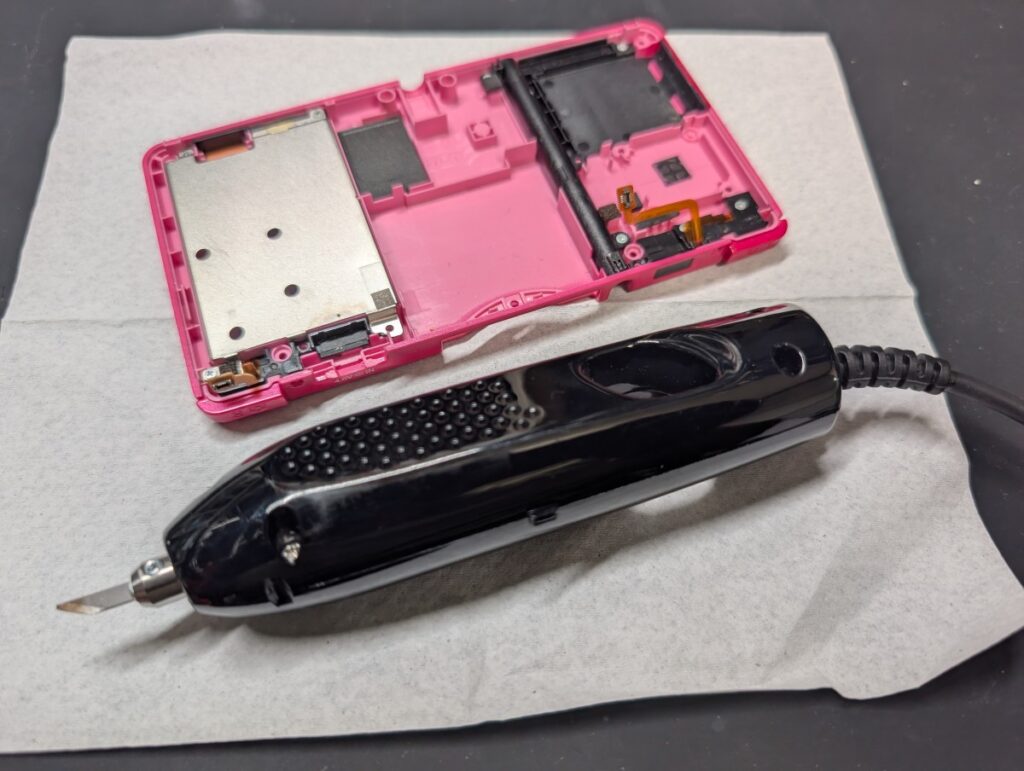

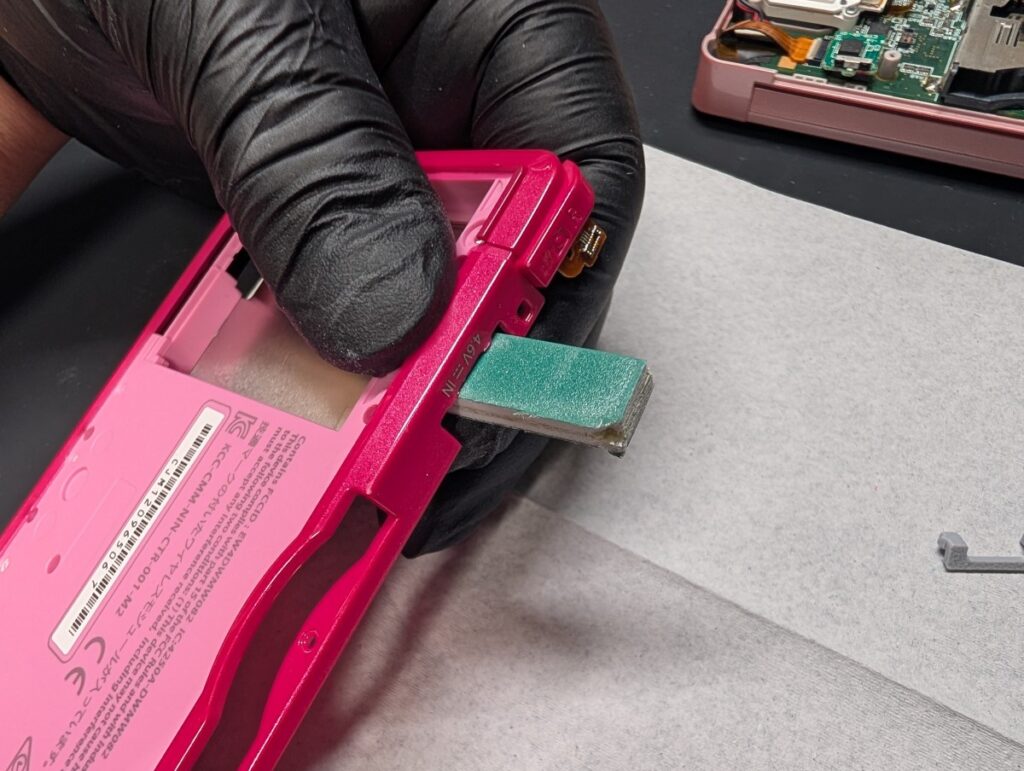

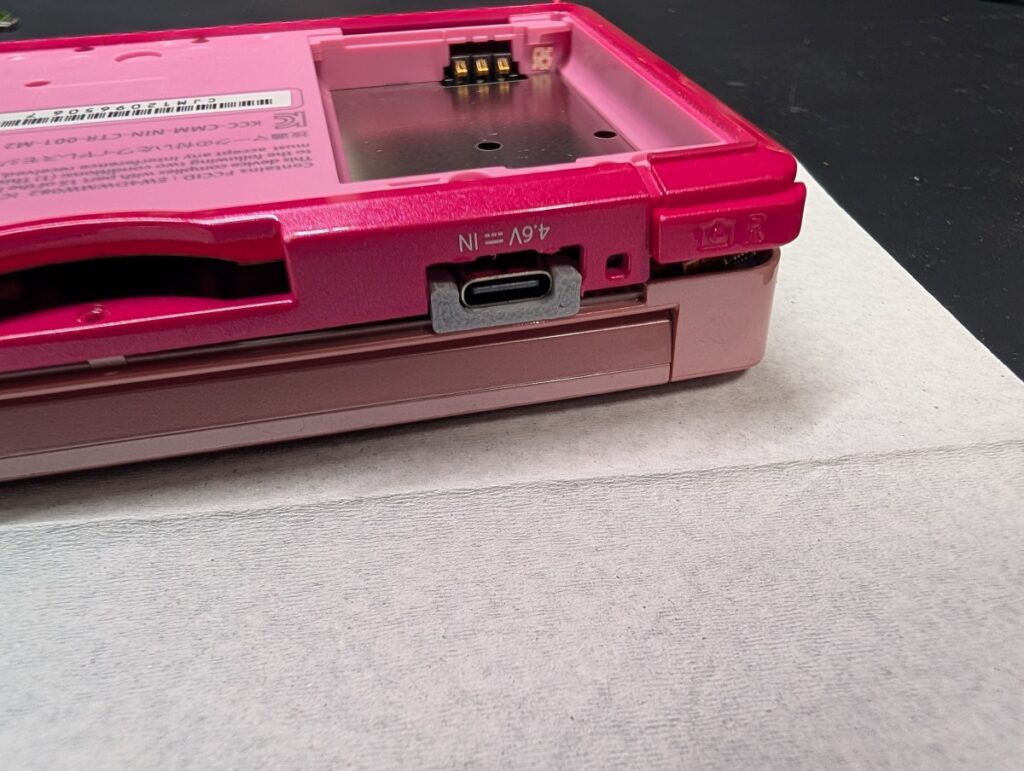

一方、Type-Cポートを取り付けた場合は、
LRボタンカバーの加工を行います。

充電ポート交換後に発生しやすい不具合について

3DSの液晶などに使用されている各ケーブルや、
基板側のコネクターには細かいピンが多数並んでいます。

そのため、少しの力でもピンが変形すると接触不良となり、
3DSが起動できなくなることがあります。

ここでは、ご自身で修理を行われたお客様より、
実際によくご相談いただく症状や改善方法について解説します。

ポートを交換してもなお、充電ができない

充電ができない原因は、充電ポートの故障のみではありません。
基板の故障や、充電ポート取り付け部分の回路破損によって発生しているケースもあります。

そのため、そもそも充電ポートは故障していなかった可能性があります。

また、充電ケーブル側の不具合も考えられるため、
充電ケーブルの交換や、充電ポート取り付け部分を再度確認してください。

3DSの電源が入らない

電源ボタンを押してもまったく反応しない場合は、
充電ポート取り付け時に基板が破損した可能性があります。

一方で、起動ランプが点灯後、数秒で消えて起動できない場合は、
液晶などのフレキシブルケーブルの断線、取り付け忘れ、取り付け不良が考えられます。

再度見直しを行い、問題なく取り付けられている場合は、
基板側のケーブルコネクターが破損している可能性があります。

ボタンが固い、押し感がない

ボタンラバーのズレや、
ボタン位置のズレが考えられます。

再度分解して、ボタン部分の確認を行ってください。

起動するが、液晶が真っ暗なまま

上下どちらかのみが不点灯の場合は、
ケーブルの取り付け不良が考えられます。

一方で、上下とも真っ暗な状態で、
起動状態を示す青ランプ（充電不良の場合は赤、または赤点滅）が点灯している場合は、
基板が故障している可能性が高い状態です。

基板が正しく取り付けられていない状態でネジを締め込むことで、
基板が変形し、CPUなどの部品が基板から一部浮いているケースがあります。

スライドパッドが勝手に動く

スライドパッドユニットのケーブルがズレている、
または基板側のコネクターが破損している可能性があります。

再度取り付け直しても改善しない場合は、コネクターの交換や修正が必要となります。

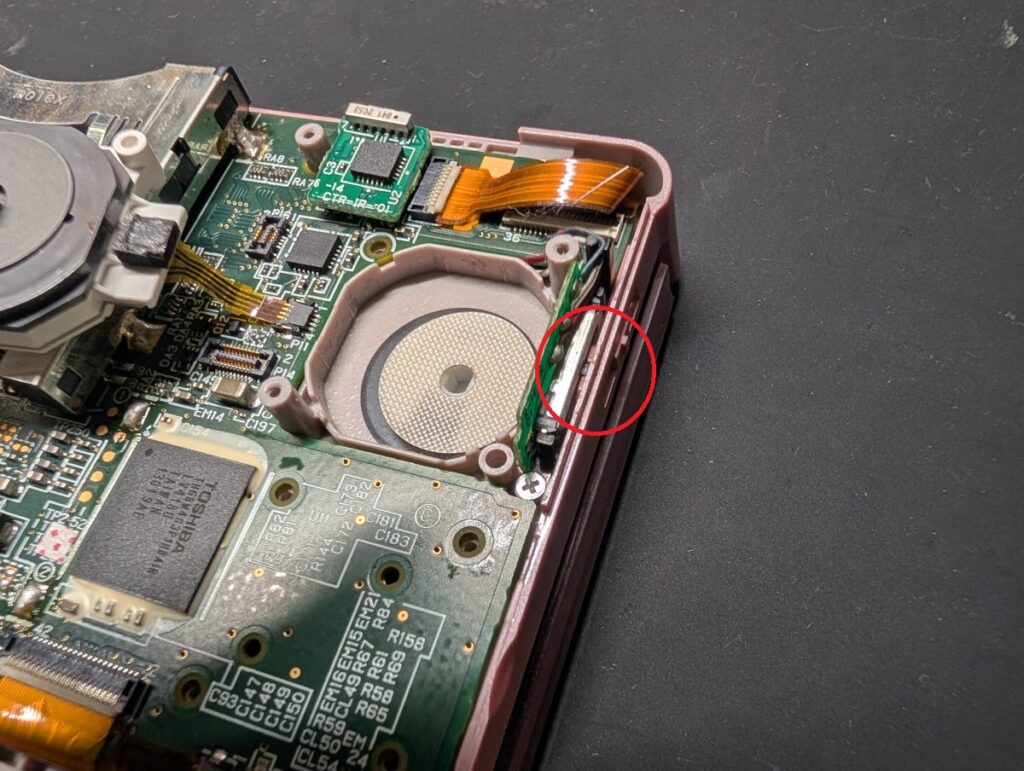

タッチパネルが効かない、音量ボリュームを調整しても音量が変わらない

ケーブルの取り付け不良や、ボリュームスイッチの位置ズレが考えられます。

再度分解して確認してください。
