PS2 SCPH-37000 映像表示がおかしい・二分割になる故障の修理事例

正常に起動するものの、
映像が二分割されたように表示される PS2 SCPH-37000 をお預かりしました。

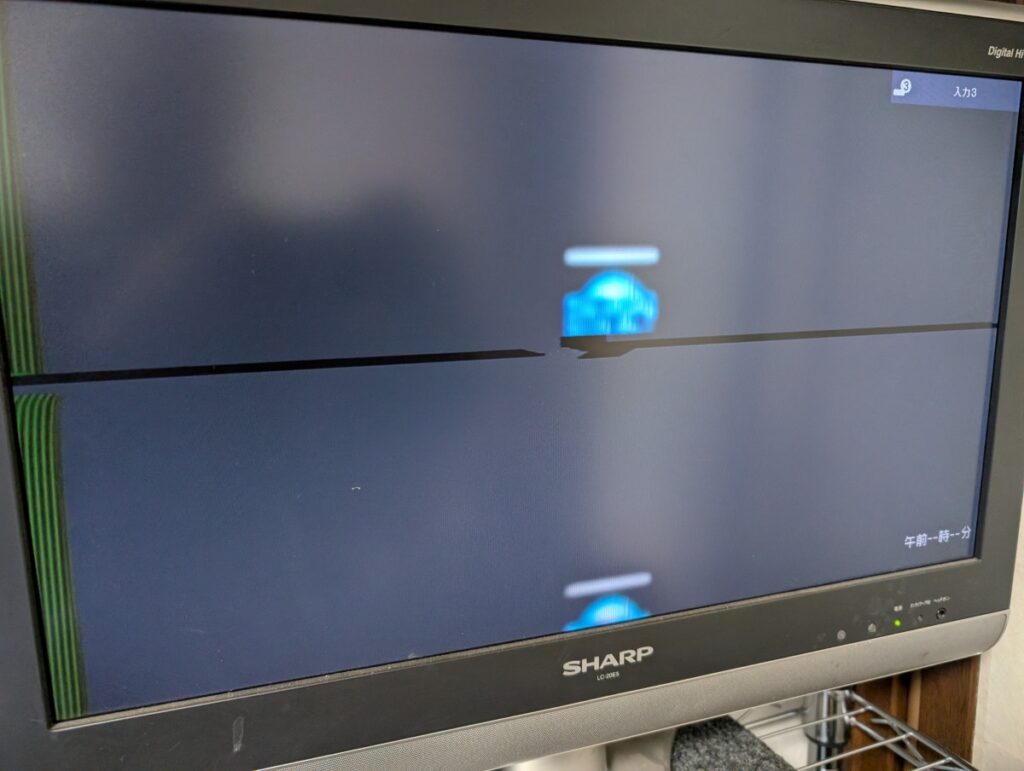

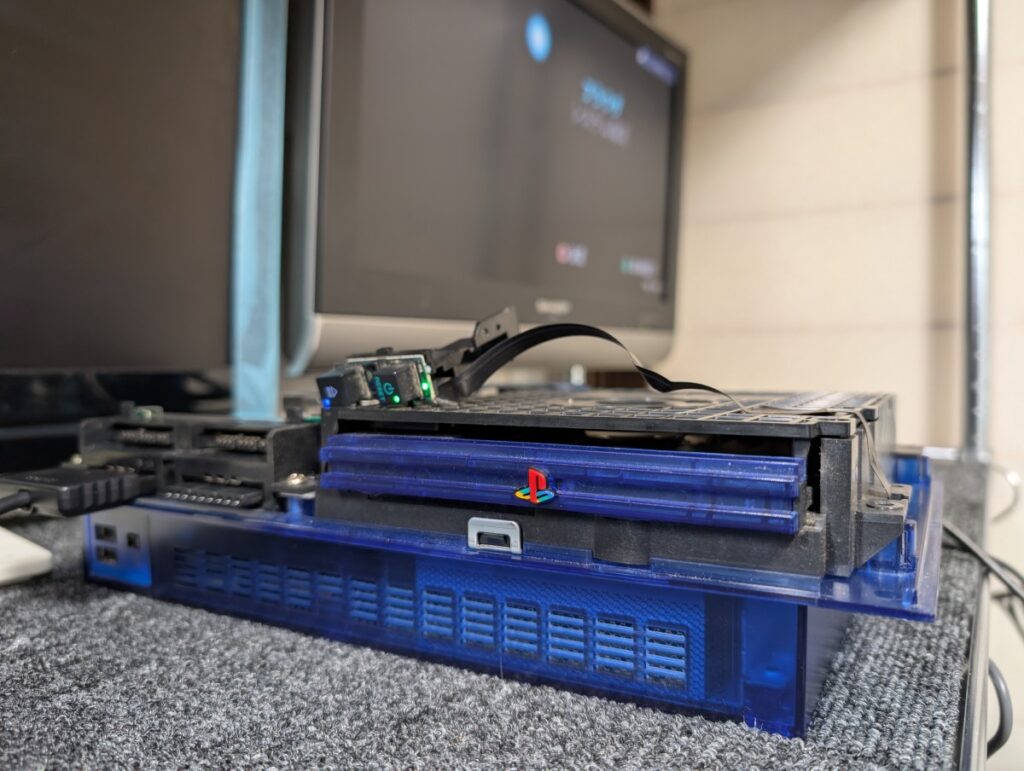

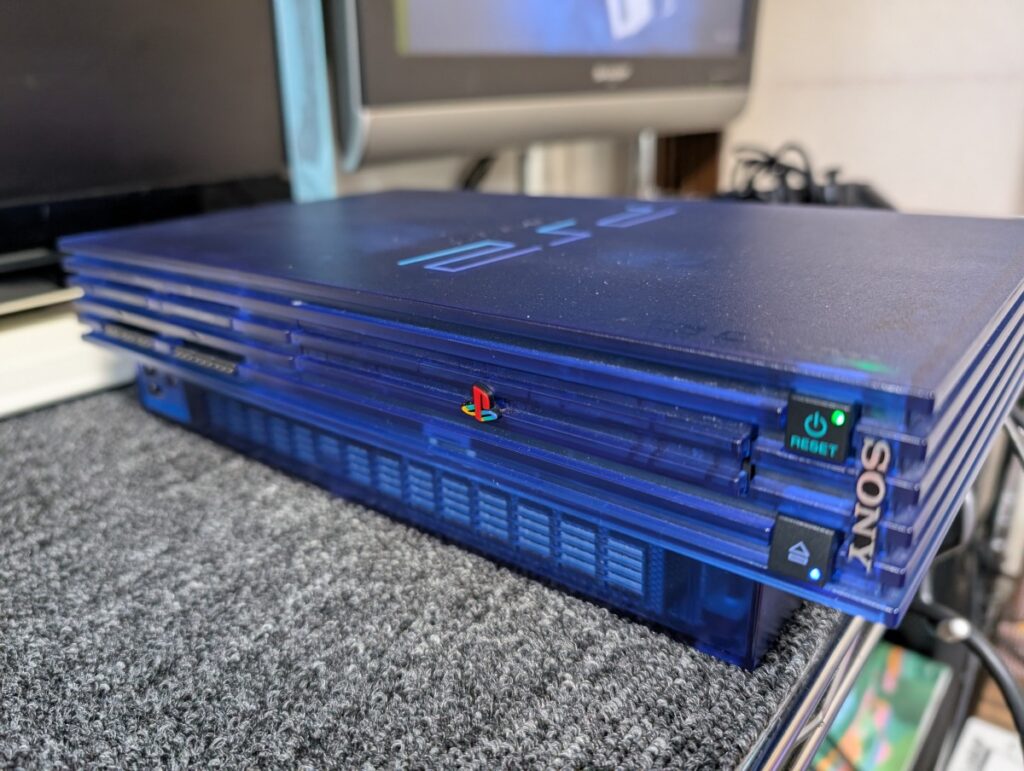

初期点検時の様子

純正の AV ケーブルを使用して動作点検を行ったところ、
お客様の申告どおり、画面が二分割された状態で表示されていました。

映像が乱れる原因について

PS2 の映像が乱れる原因としては、
主にメイン基板上の映像出力回路の不良や、
GPU（GS）の故障が考えられます。

今回のように、映像のチラつきが発生し、
画面が二分割された状態で表示される場合は、
映像処理を行うチップが故障している可能性が高い症状です。

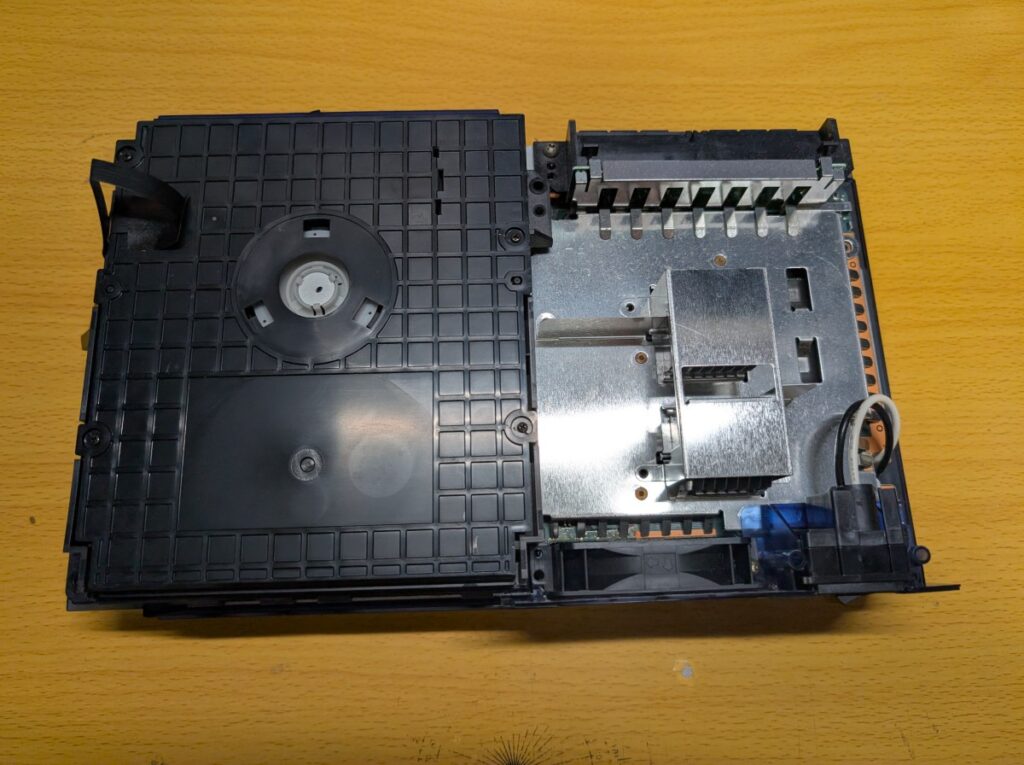

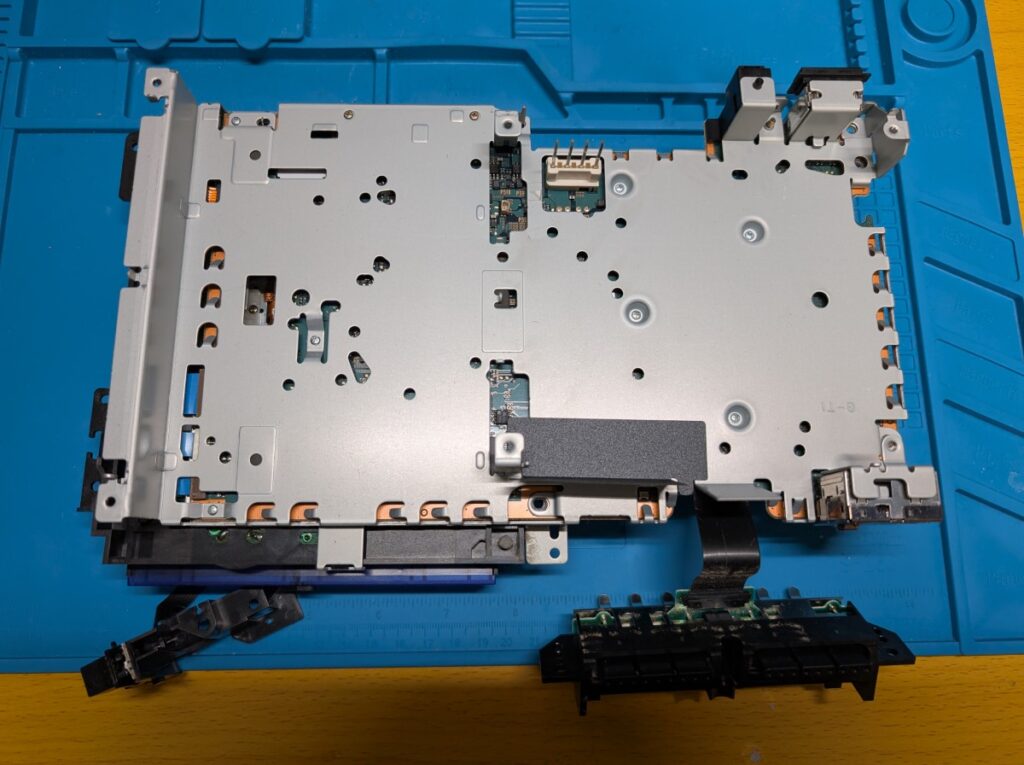

分解し、原因を特定する

メイン基板が故障している可能性が高いため、
分解し、基板を取り出して点検を行います。

今回の映像がチラつく、二分割される原因について

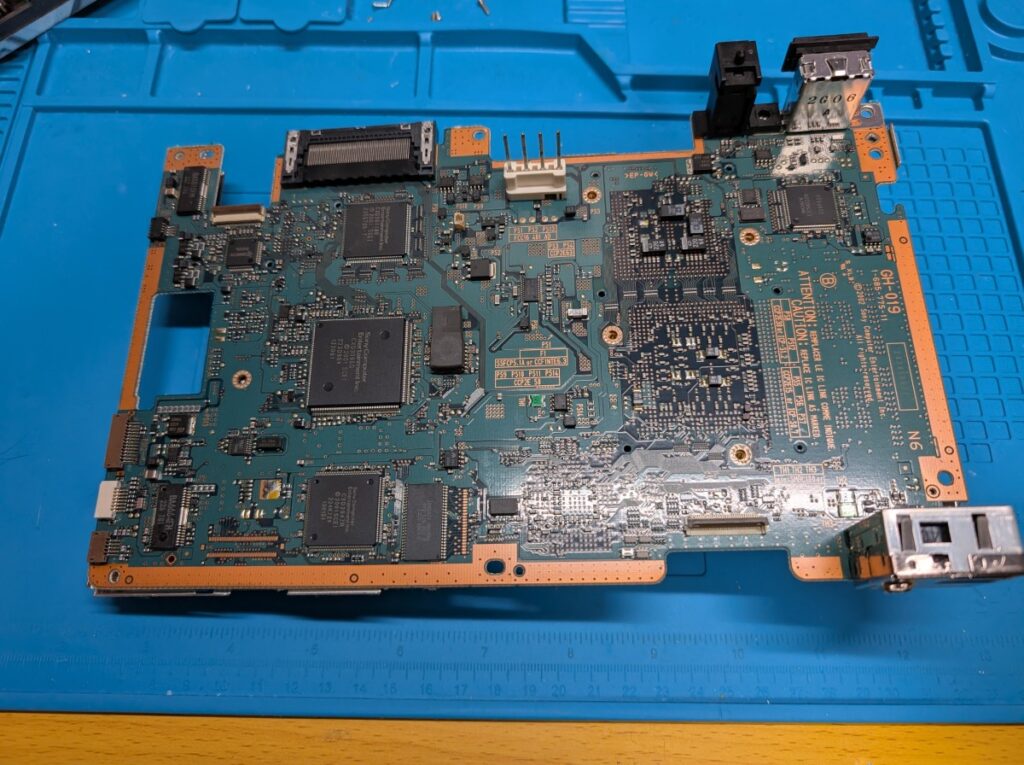

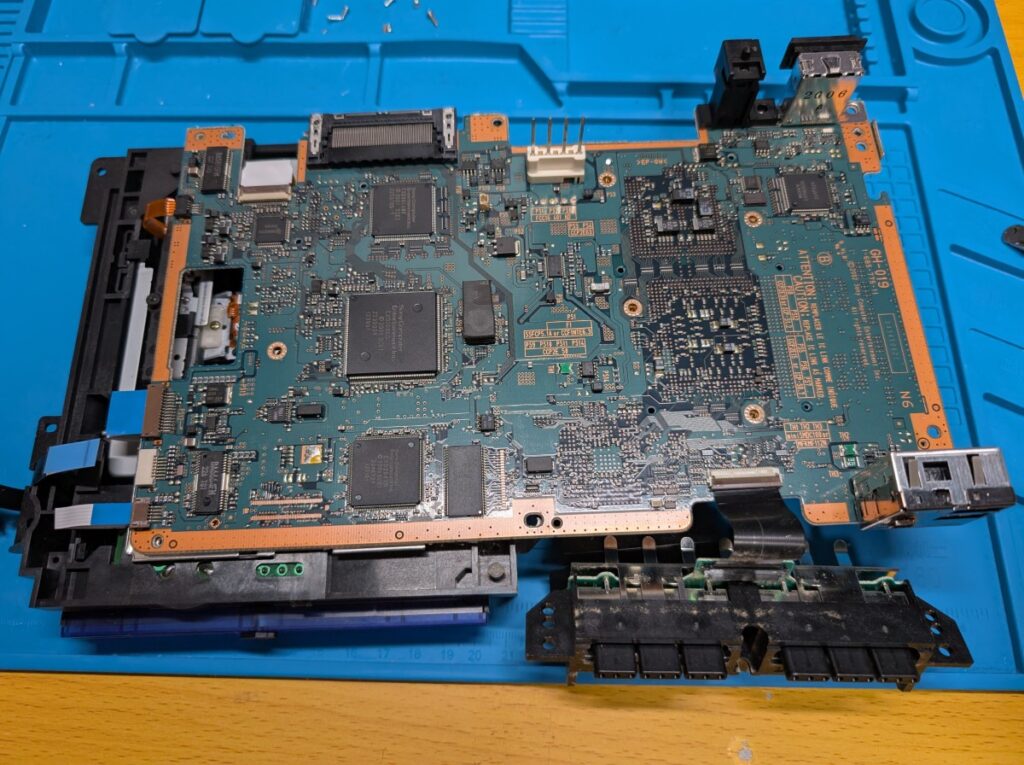

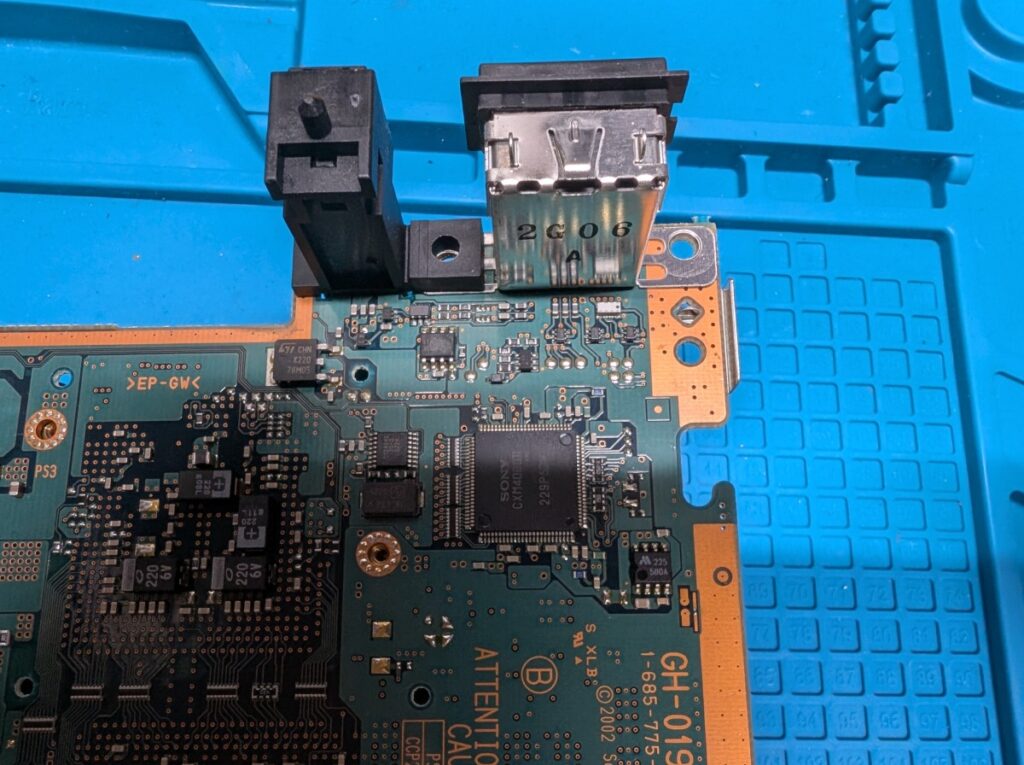

PS2 のメイン基板を点検した結果、
基板上のチップ故障により症状が発生していることが判明しました。

該当するチップ部品に加え、
映像の乱れやチラつきの原因となるコンデンサも同時に交換します。

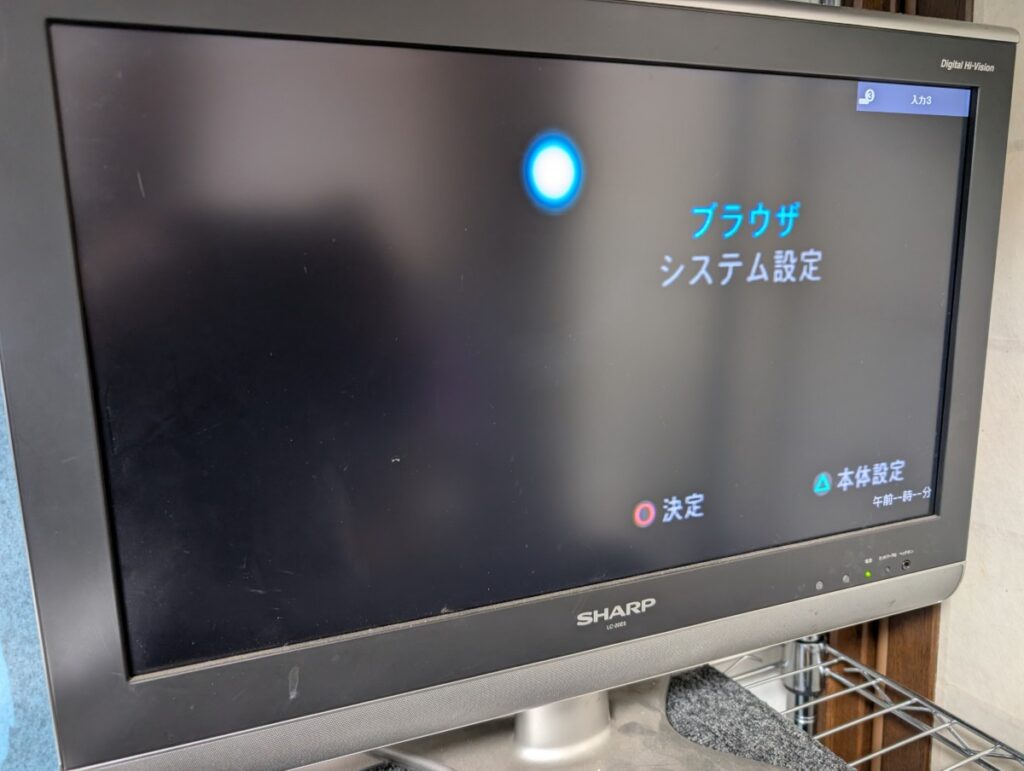

修理後の動作点検

修理後は、症状が改善しているかを確認するため、
分解したままの状態で動作点検を行います。

症状が改善していない場合は、
再度分解し、点検・修理・動作確認を繰り返しながら対応します。

まとめ

今回の映像が乱れる原因は、
メイン基板の故障によって発生していました。

PS2 の映像出力ケーブルは、赤・黄・白の 3 本線端子となっており、
現代のテレビやモニターでは、これらの入力端子が搭載されていないことも多く、
HDMI コンバータ（変換器）を使用されている方も多いかと思います。

この HDMI コンバータの不具合によっても、
映像の乱れやチラつきといった症状が発生する場合があるため、
本体の故障を疑う前に、コンバータ側を確認することも重要です。

それでも症状が改善しない場合は、一度ご相談ください。
