PS2 SCPH-75000 ディスクが回転しない原因と修理事例

ディスクをセットしてもゲームディスクが回転せず、
読み込みができない症状とのことで、PS2 SCPH-75000をお預かりしました。

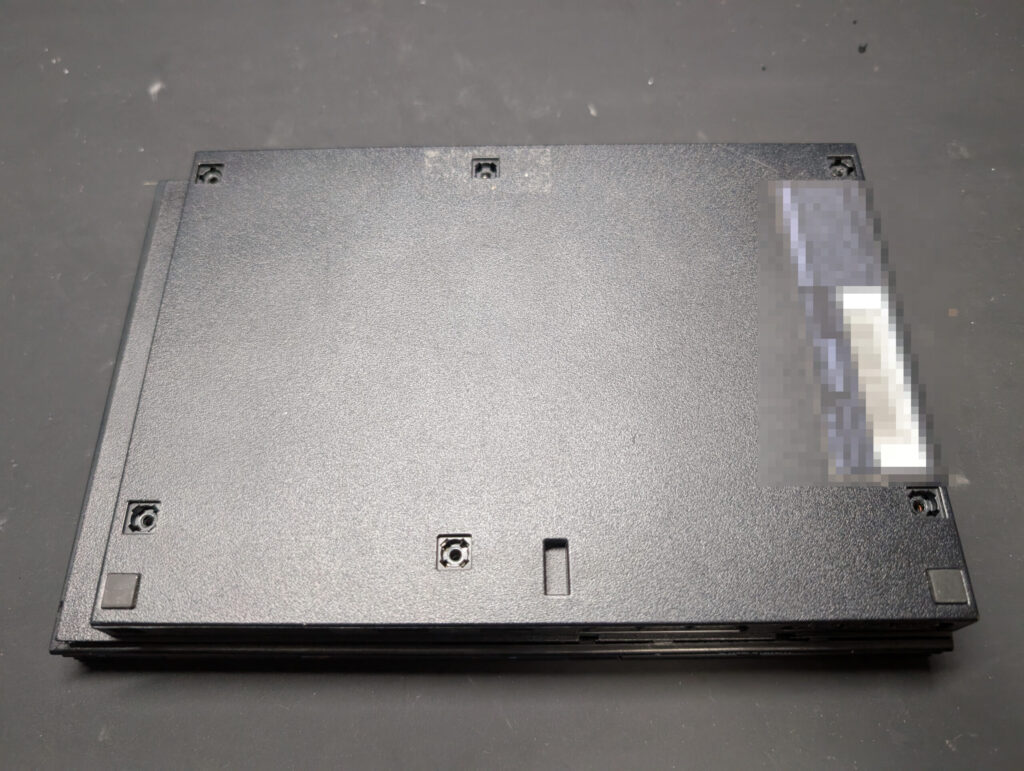

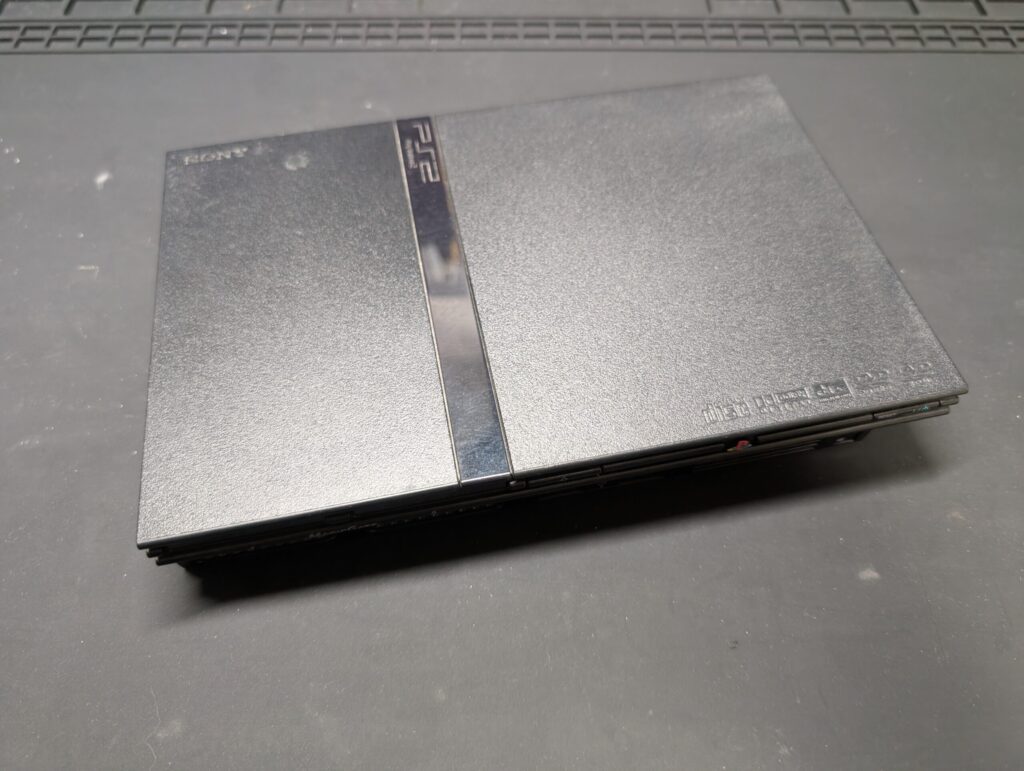

初期点検時の様子

お預かり後は、まず初期点検を行います。
電源投入時の挙動やディスクセット時の反応を確認し、
ディスクが回転しない状態であることを改めて確認しました。

SCPH-75000のディスクが回転しない原因について

PS2スリム型であるSCPH-75000シリーズでは、
ディスクをセットしても回転しない症状が発生する原因はいくつか考えられます。
初期点検では、以下のポイントを順に確認していきます。

1、ACアダプター（電源ケーブル）の故障
外部要因にはなりますが、ACアダプターの不具合により、
PS2本体へ適切な電圧が供給されていないケースがあります。
電圧が不足している場合、本体は起動していても動作が不安定となり、
ディスクが回転しない、または読み込みできない症状が発生します。

2、ピックアップレンズの故障
この場合、多くはディスクが一度回転したあと途中で停止する症状が見られます。
ただし、レンズの状態や劣化具合によっては、
ディスクがまったく回転しない症状として現れることもあります。

3、ドライブ（回転モーター）の故障
ピックアップレンズが正常であっても、
ディスクを回転させるモーター自体が故障している場合、
ディスクが回転しない不具合が発生します。

4、トレイ開閉センサーの不良
ディスクが回転しない症状で比較的多い原因が、
トレイの開閉状態を検知するスイッチの不良です。
このセンサーが故障すると、トレイが閉じていても
「開いたまま」と誤認識され、読み込み動作が開始されません。

5、メイン基板の故障
センサー不良に次いで多い原因が、メイン基板の故障です。
ピックアップレンズや開閉センサーが正常であっても、
読み込み処理の制御が正常に行われず、
結果としてディスクが回転しない症状が発生します。

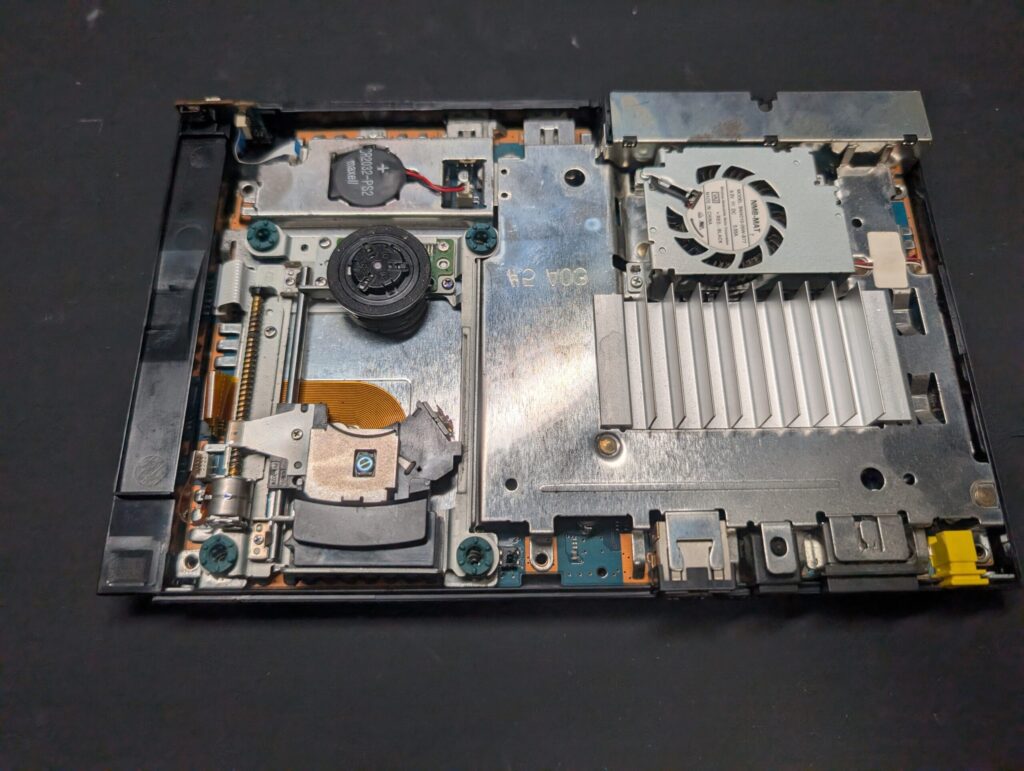

分解し、ディスクが回転しない原因を調べる

PS2を分解して、原因を特定します。
ディスクが回転しない原因は複数考えられるため、
分解したままの状態で、PS2を起動させ、どの部分が原因かをある程度予測して、
その部分を点検します。

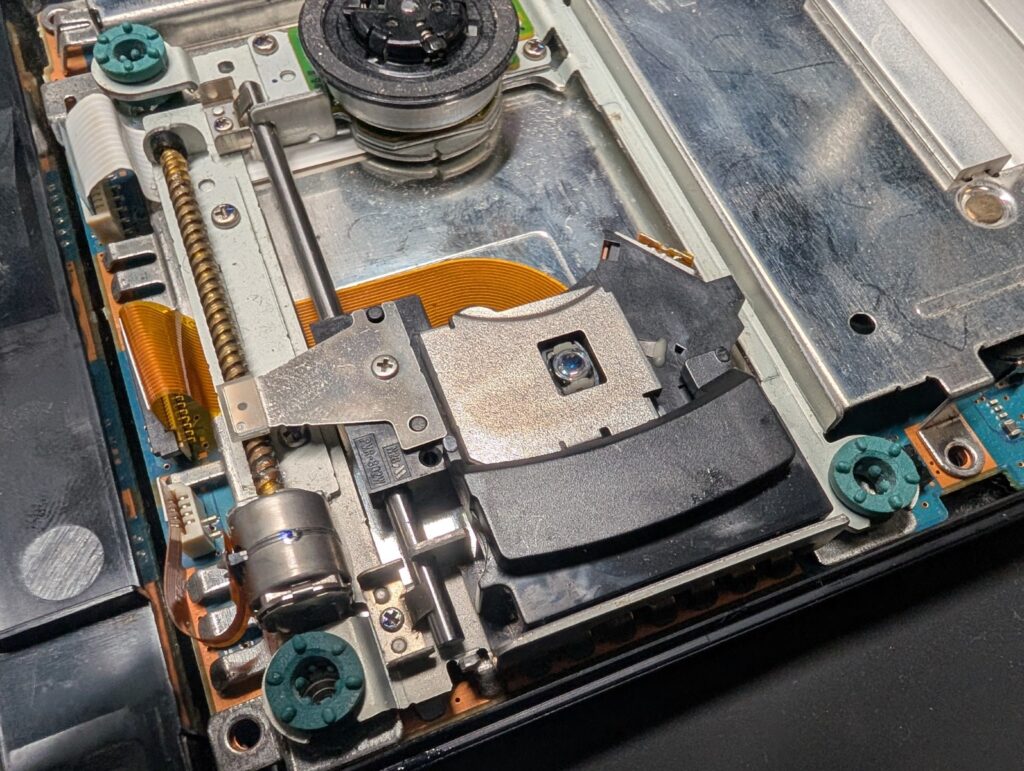

原因の切り分けを行う

今回お預かりしたPS2では、
トレイの開閉センサーは正常に反応しており、
ピックアップレンズの動きについても特に問題は確認されませんでした。

そのため、考えられる原因としては、
ピックアップレンズ自体の不具合、またはメイン基板の故障が挙げられます。

今回のPS2でディスクが回転しなかった原因

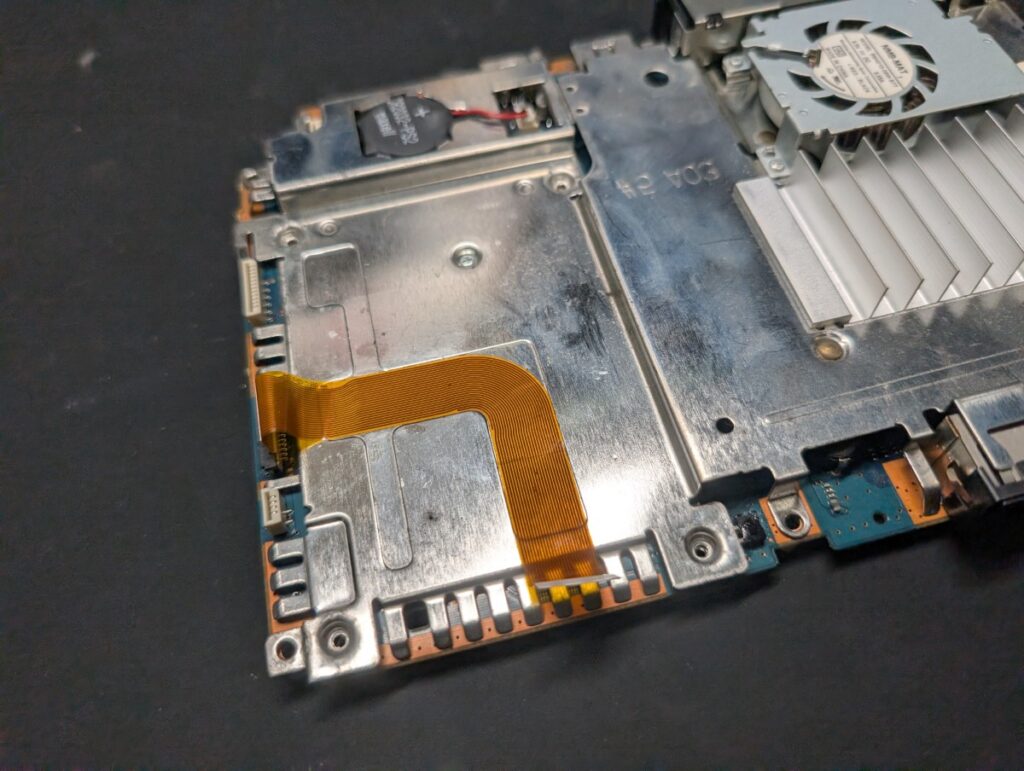

ピックアップレンズを点検用の正常なものに交換しても症状は改善せず、
あわせてドライブユニットも交換して点検を行いましたが、
いずれの場合も改善は見られませんでした。

そのため、今回の症状はメイン基板の故障と判断しました。

基板の故障と判断した理由としては、
レンズからの出力が異常に弱く、
同じピックアップレンズを点検用のPS2本体に取り付けた場合は正常に読み込みできるにもかかわらず、
修理依頼品のPS2に取り付けると読み込みができなくなる状態であったためです。

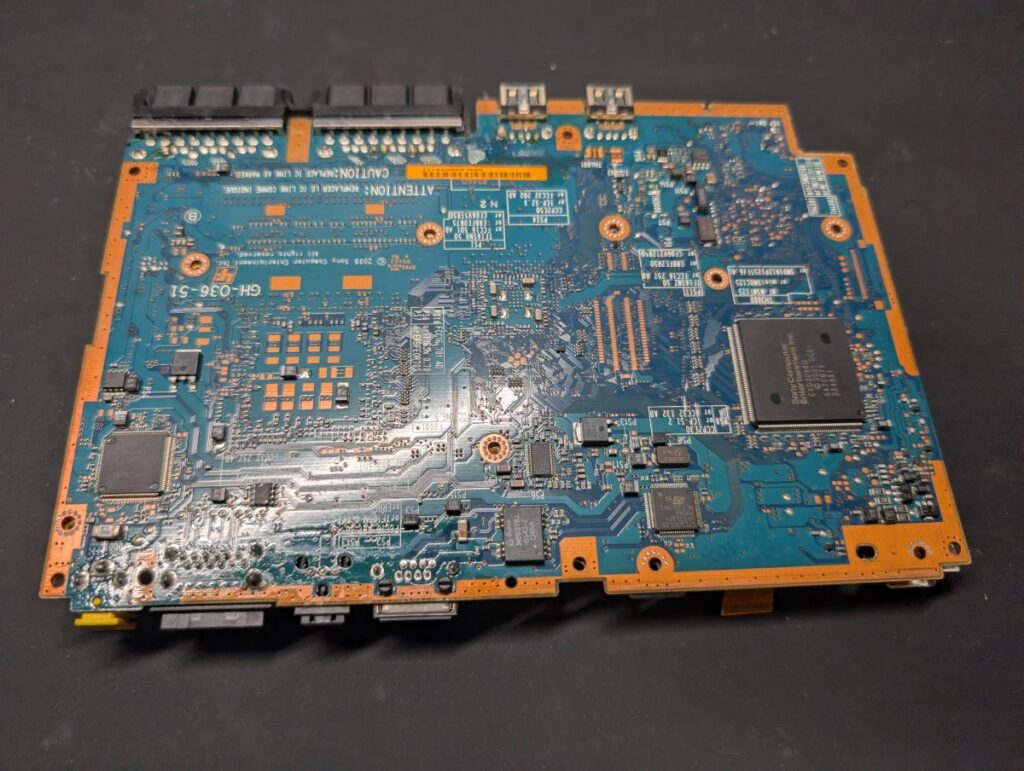

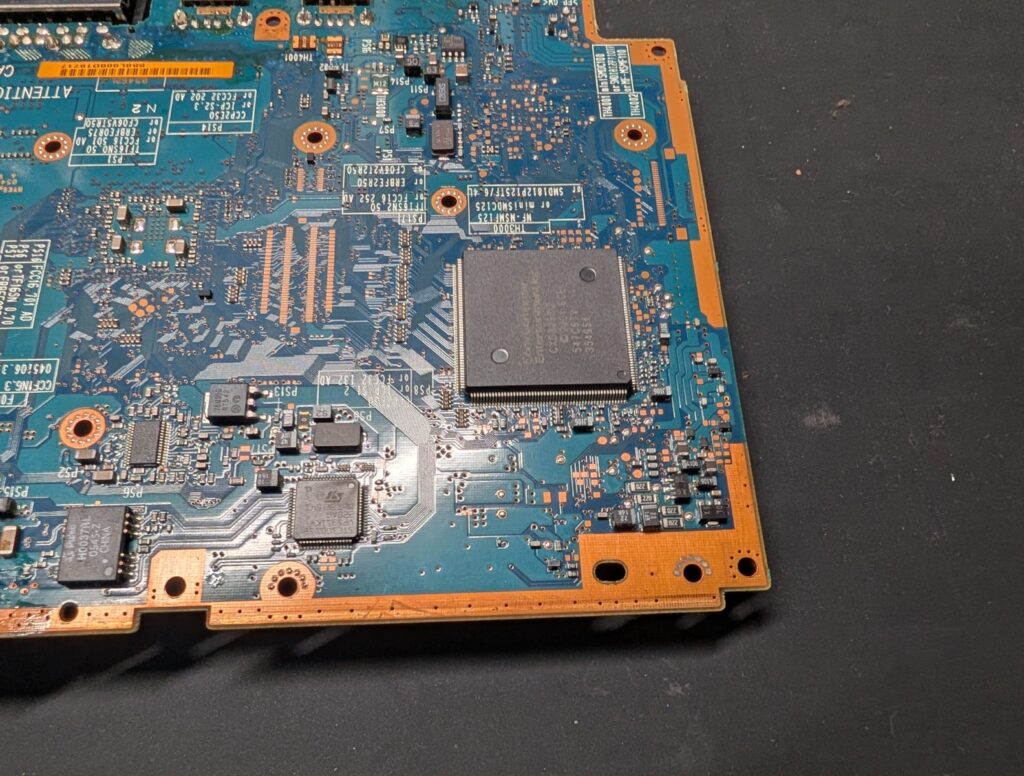

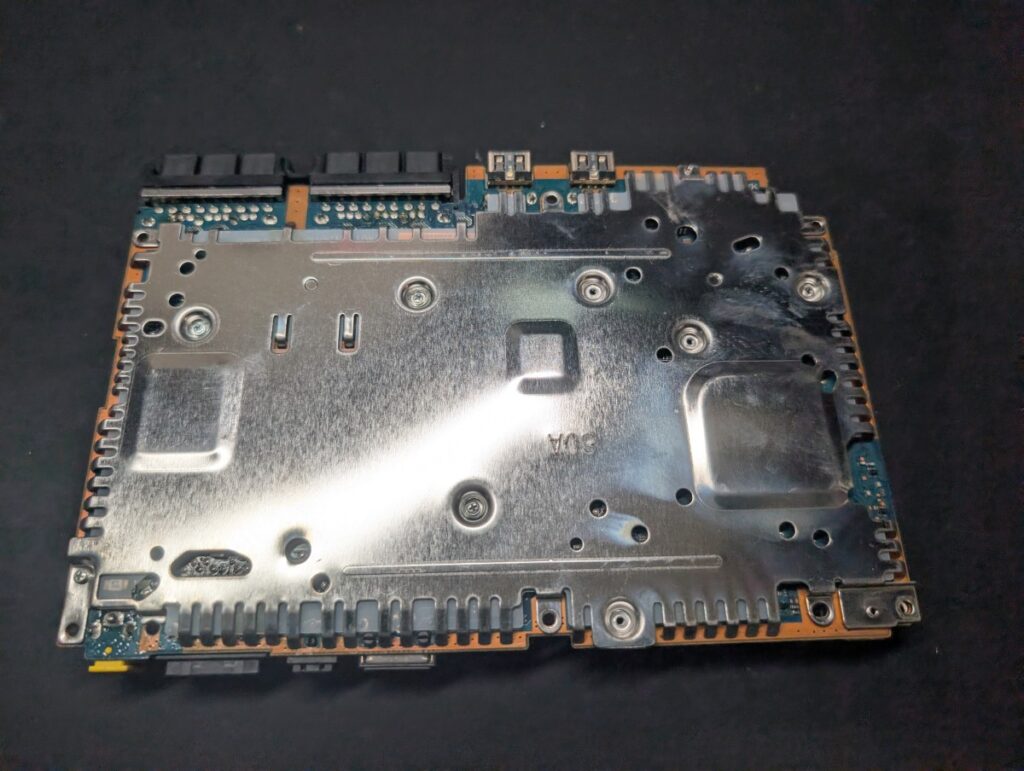

メイン基板の修理を行う

この時点では主な原因をまだ特定できていないため、
メイン基板を取り外し、

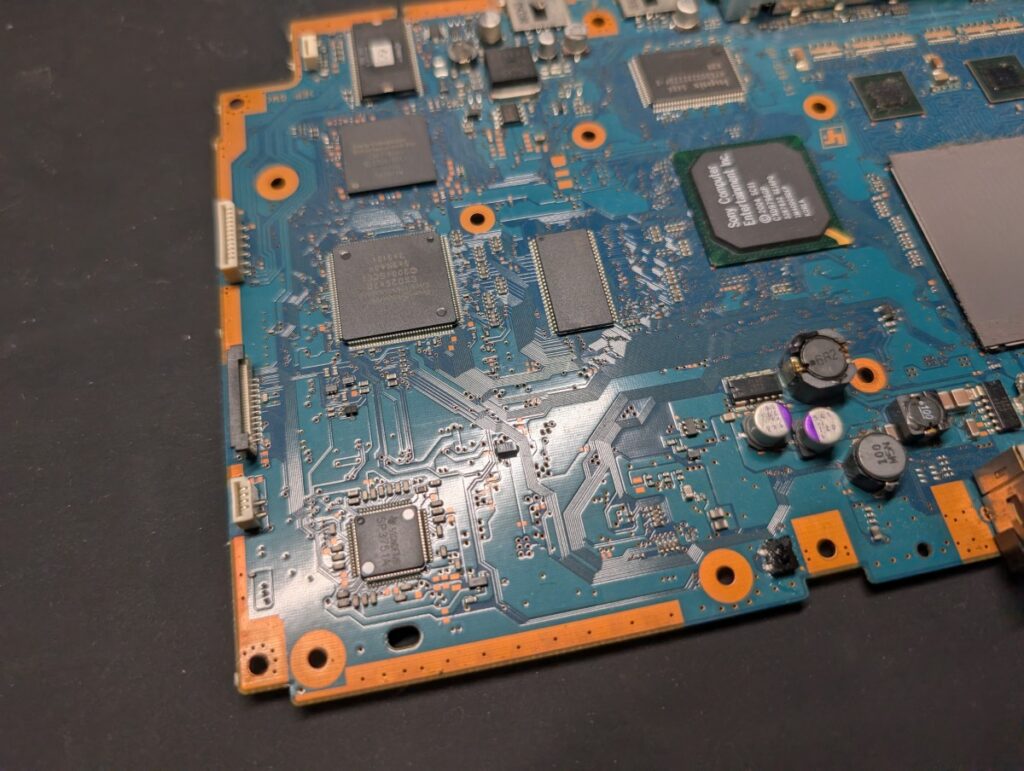

ディスク読み込みに関係する回路を中心にテスターで測定を行い、
どの部分に異常が出ているのかを切り分けていきます。

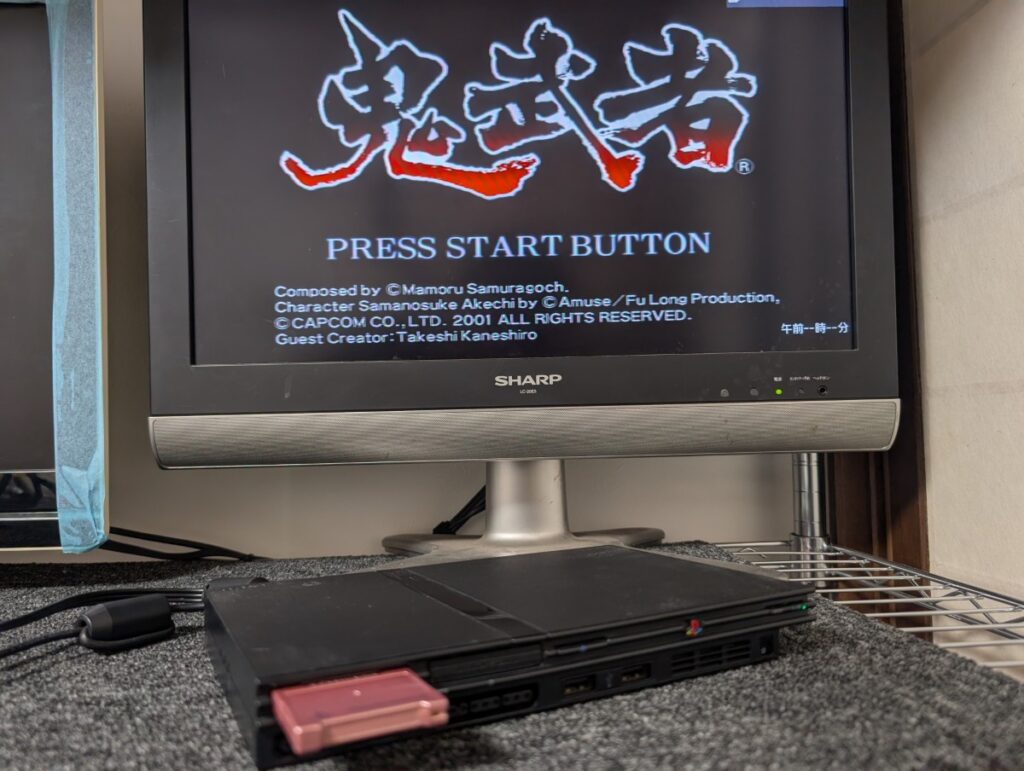

修理後の動作確認

基板上の電子部品を交換し、
あわせて関連している部品も数点交換しました。

交換作業後は、
正常に起動するか、ディスクが回転し読み込みが行われるかを確認し、
動作点検を行います。

まとめ

今回お預かりしたPS2 SCPH-75000では、
ディスクが回転せず読み込みできない原因は、
メイン基板の故障によるものでした。

該当部分の修理を行うことで、
正常に起動し、ディスクの読み込みも行える状態へ改善しています。
あわせて、簡易的ではありますが清掃およびドライブ周りのメンテナンスも実施しているため、
今後も比較的安定して使用できる状態と考えられます。

PS2の故障でお困りの場合は、
症状に応じて点検・お見積りを行っていますので、
不具合の内容をお知らせください。
