本記事では、分解から交換、動作確認までの流れを順に紹介します。
なお、本記事の内容をもとに分解・作業を行った際に発生した破損や不具合については、
当社では一切の責任を負いかねます。
作業はすべて自己責任にてお願いいたします。
また、当社では交換作業の代行も行っております。
当社にて部品をご購入いただいたお客様に限り、
割引価格での修理受付を行っておりますので、作業が難しい場合や、
作業中の破損、症状が改善しない場合はご相談ください。

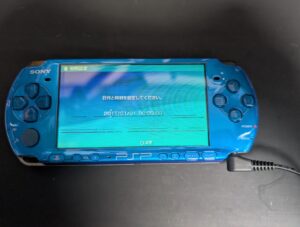

液晶の交換で改善しない症状について
以下の症状に該当する場合は、液晶を交換しても改善しない可能性があります。
・画面が二重に表示される。
・画面表示が乱れている。
・画面が稀に消えたり、チラつきが発生する。
このような場合は、その他の不具合が原因であることが考えられます。

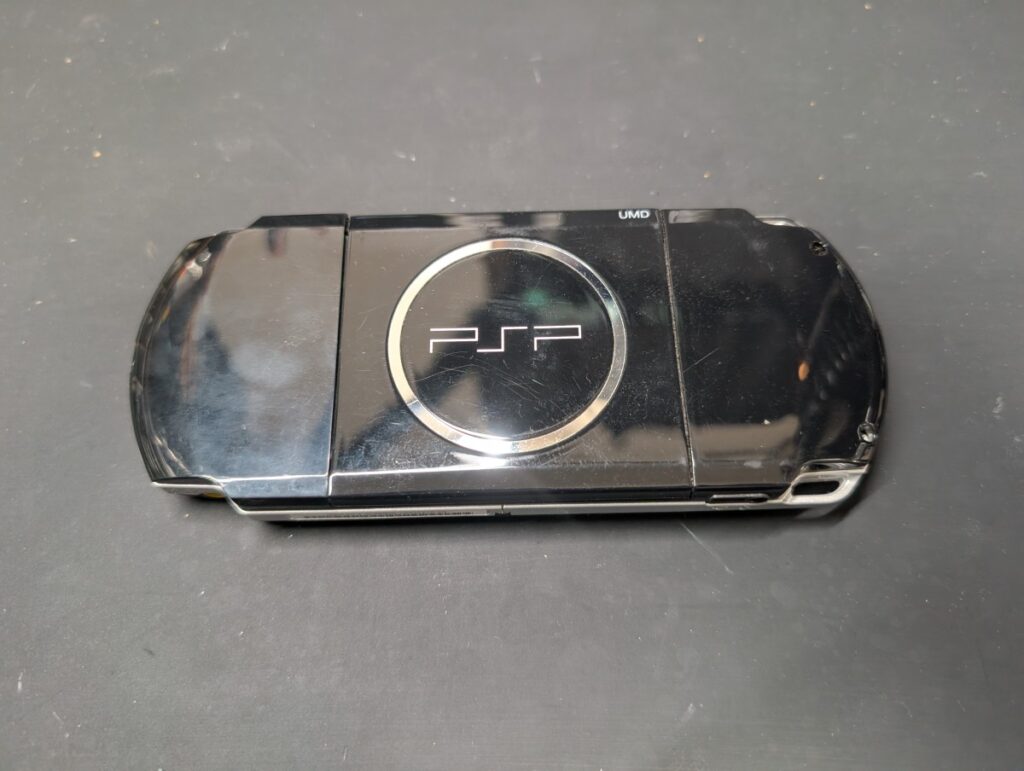

PSP-3000の液晶交換手順

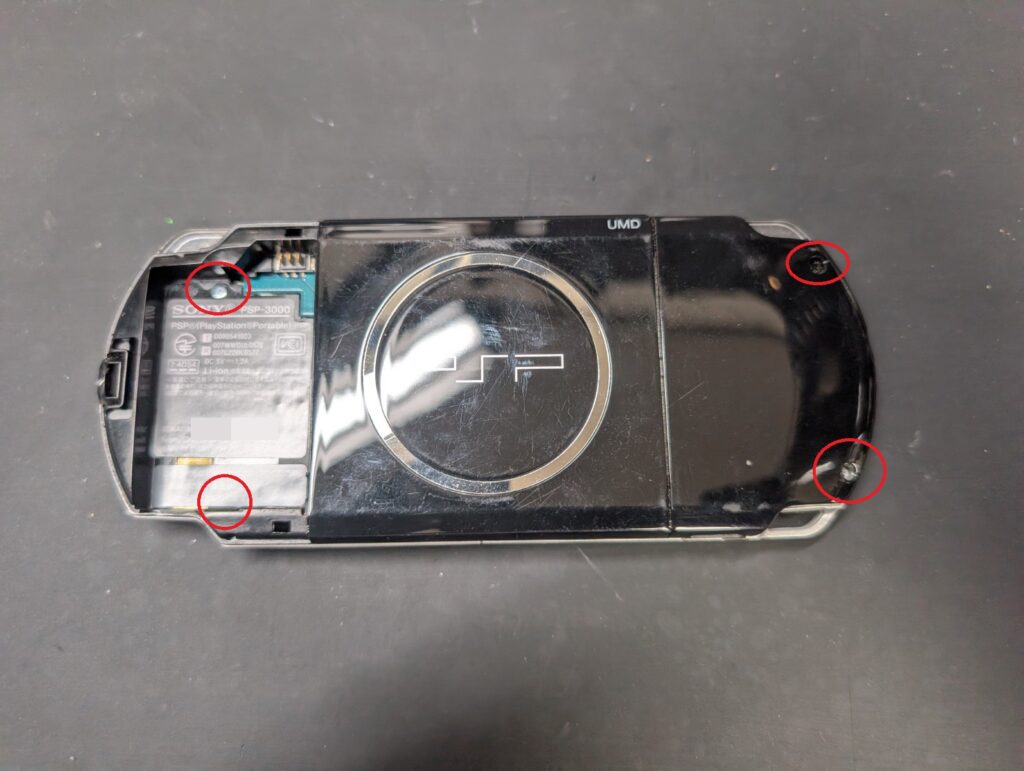

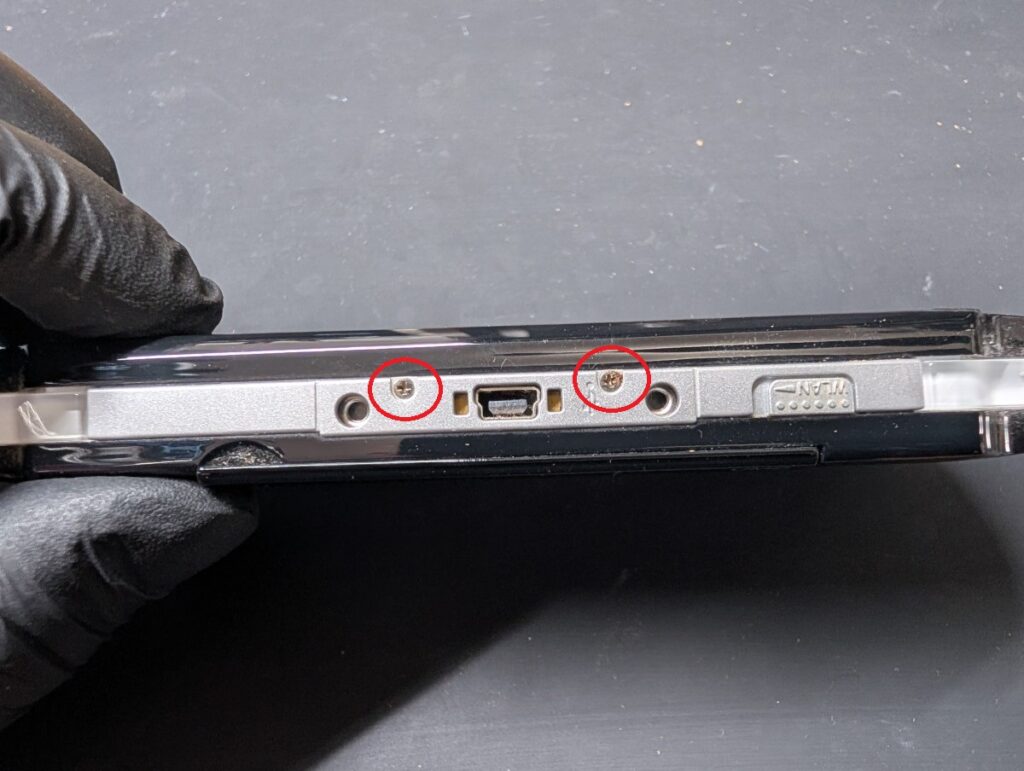

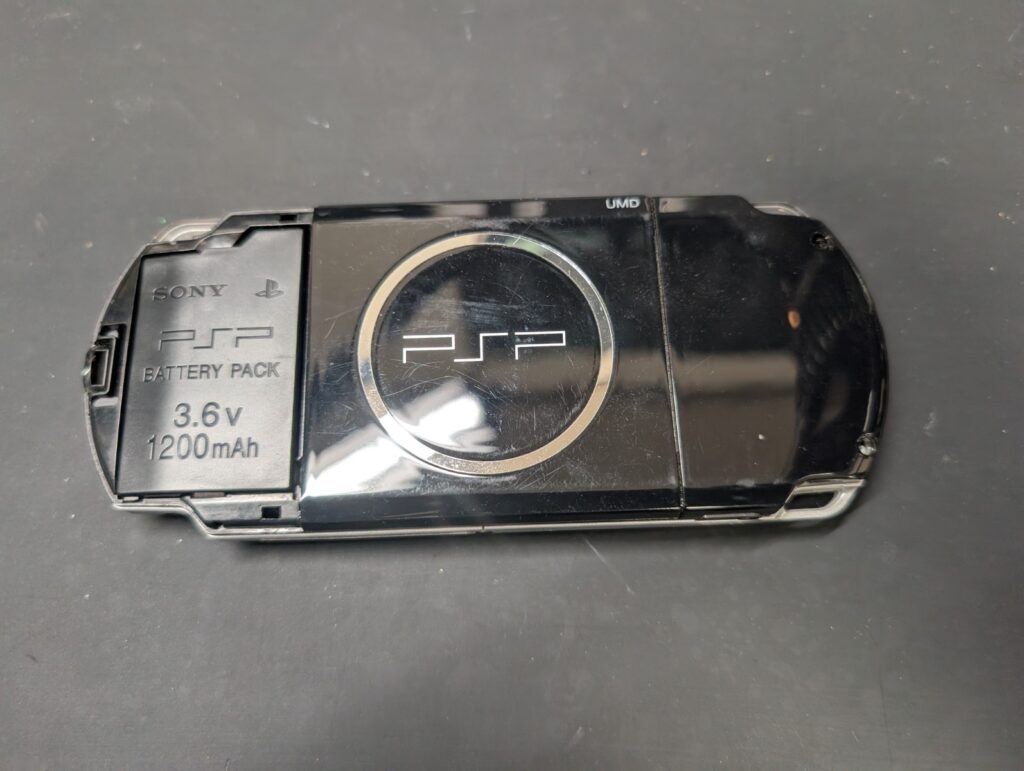

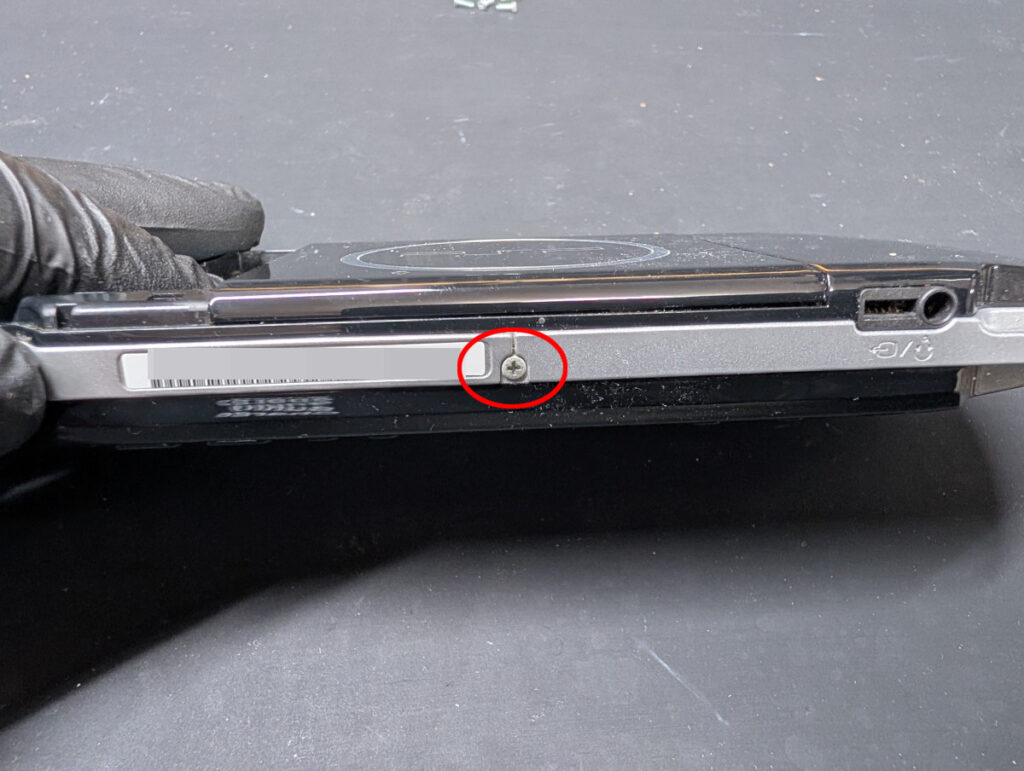

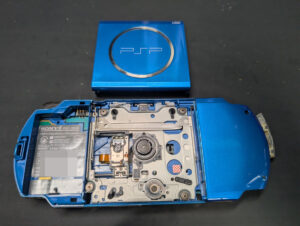

まず、本体裏側からバッテリーを取り外し、各ネジを外します。

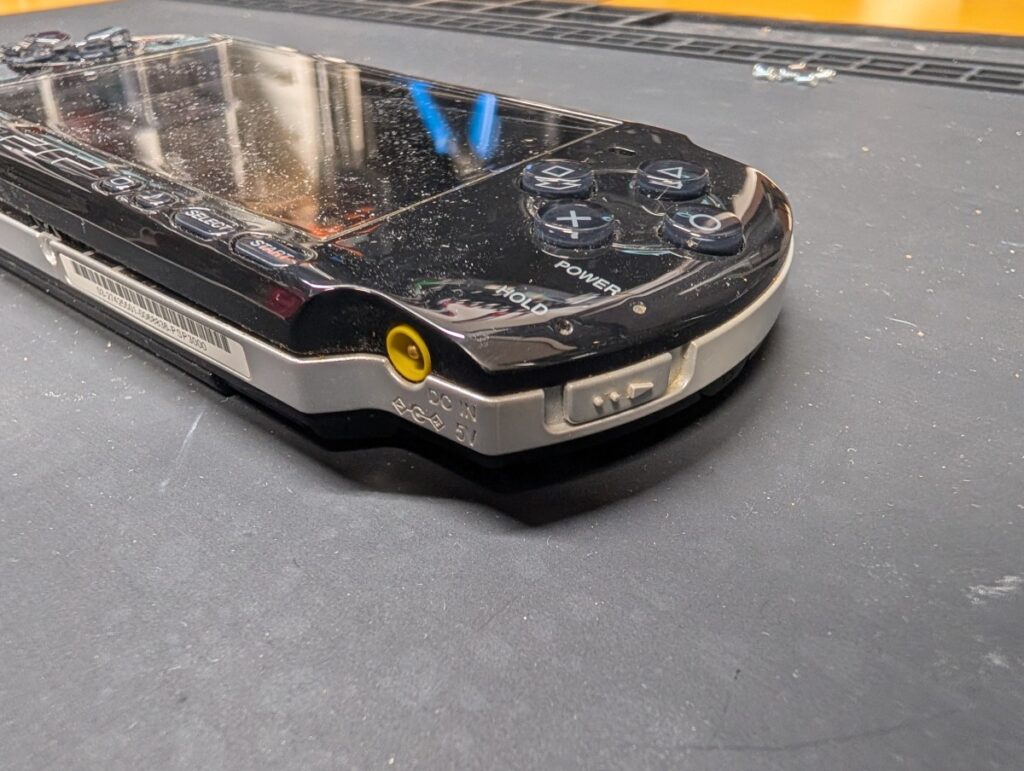

上部カバーを外す

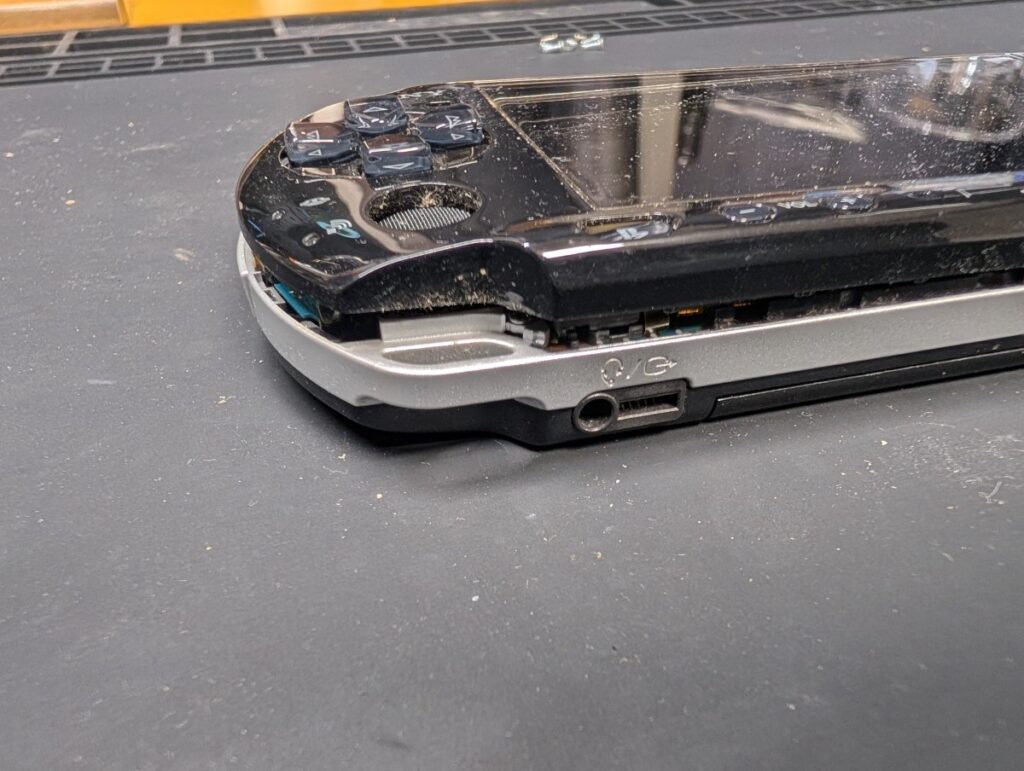

次に、上部カバーを外します。
無理に外そうとするとカバーが割れることがあるため、慎重に取り外します。

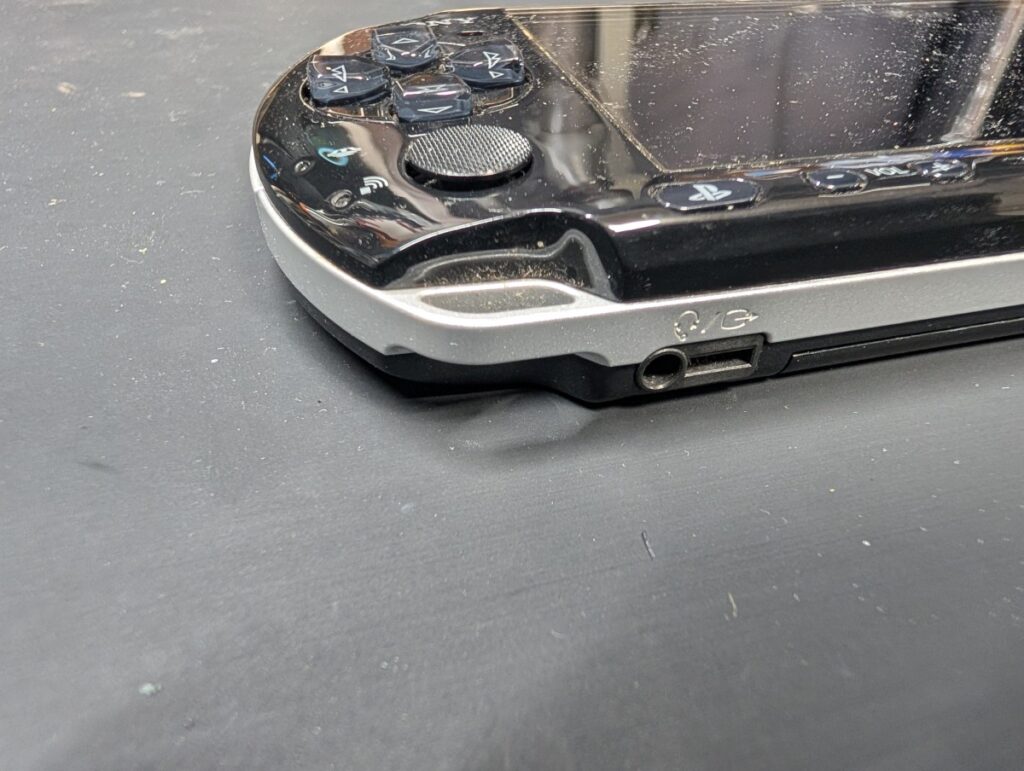

上部カバーを浮かせます。
浮かせたら真っすぐ上側にカバーを外します。

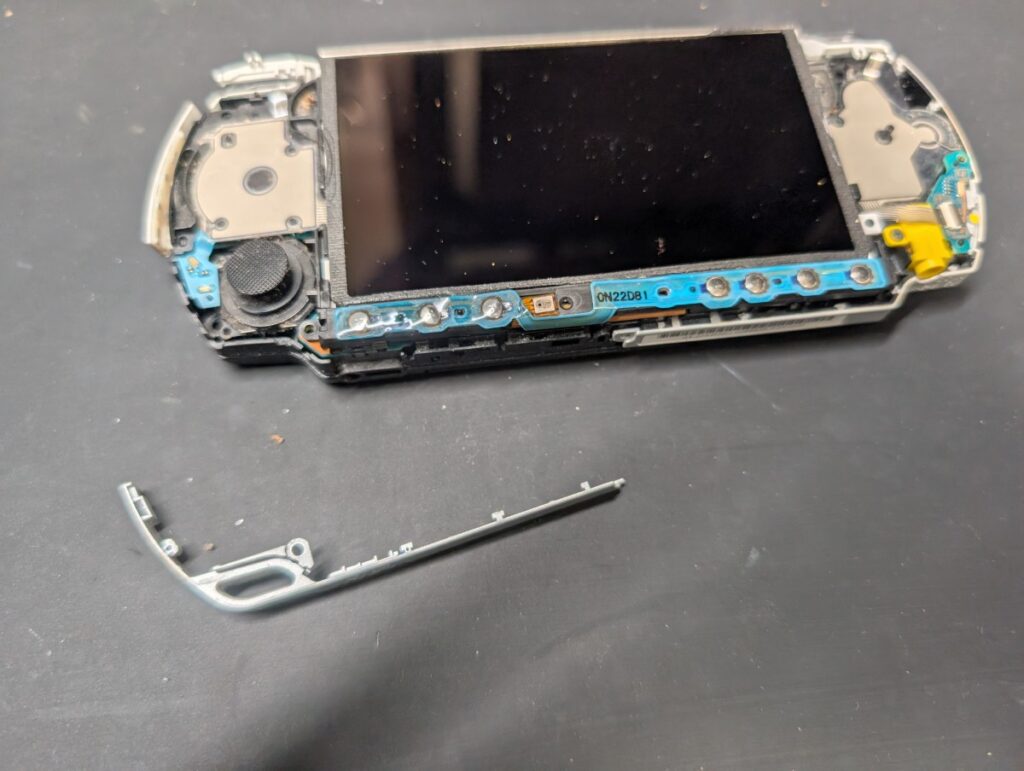

スタートボタン類と液晶を外す

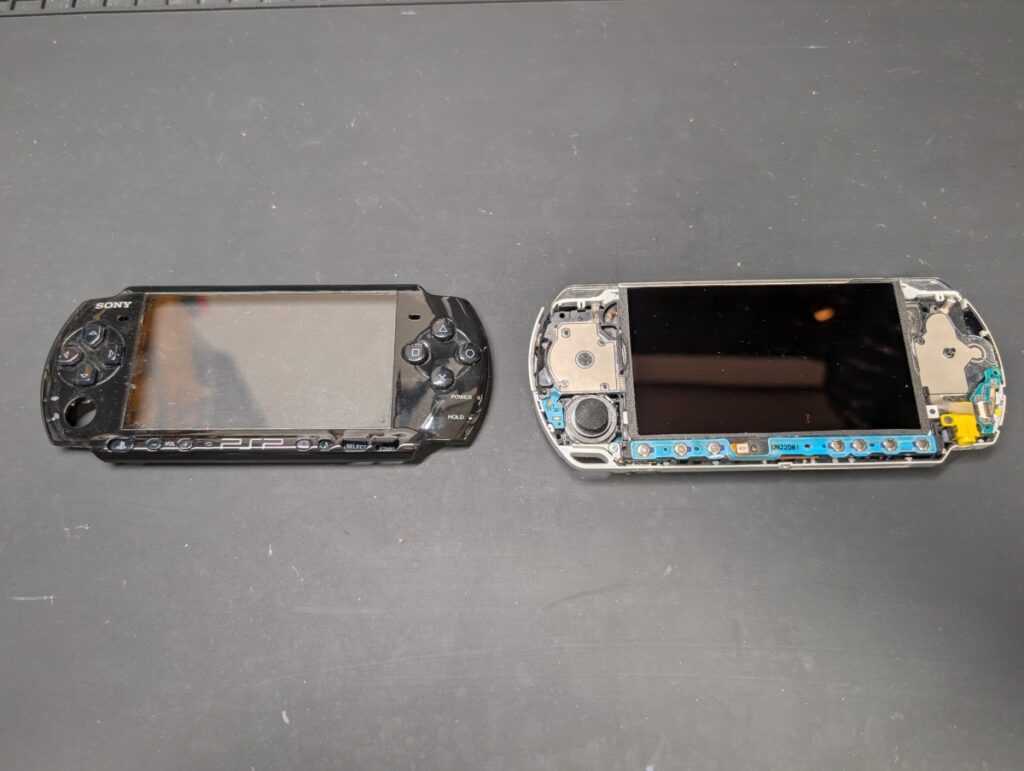

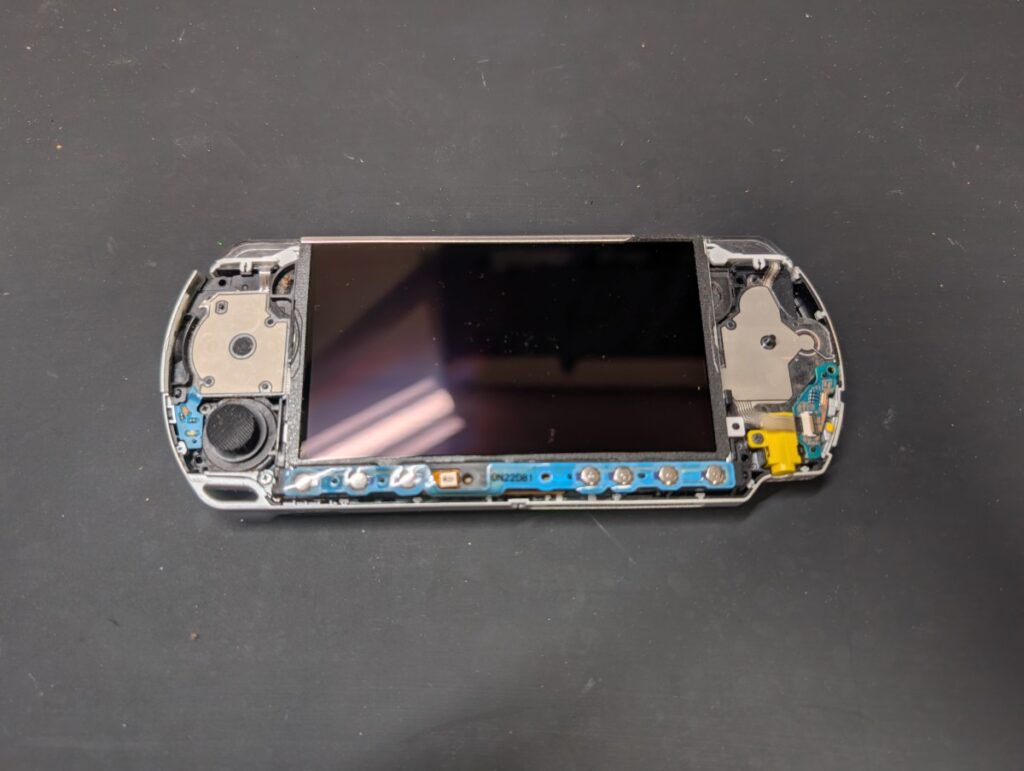

上部カバーを外した後は、
スタートボタン、セレクトボタン、ホームボタン、音量調整ボタン、
液晶の明るさ調整ボタンが付いているカバーを取り外します。

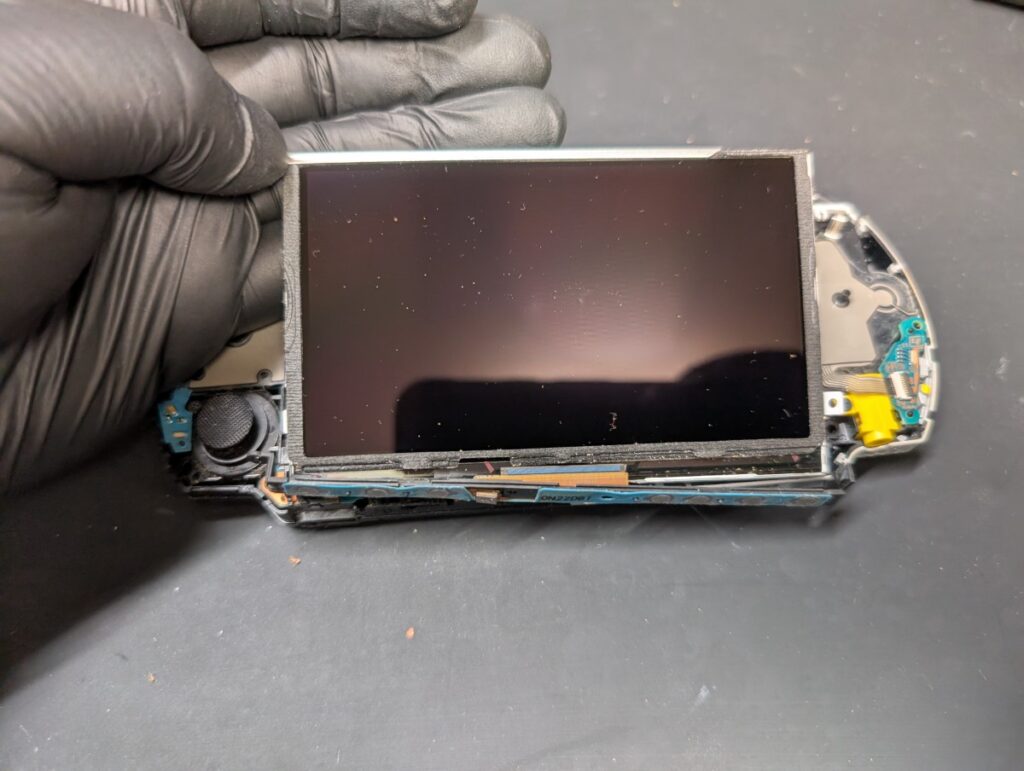

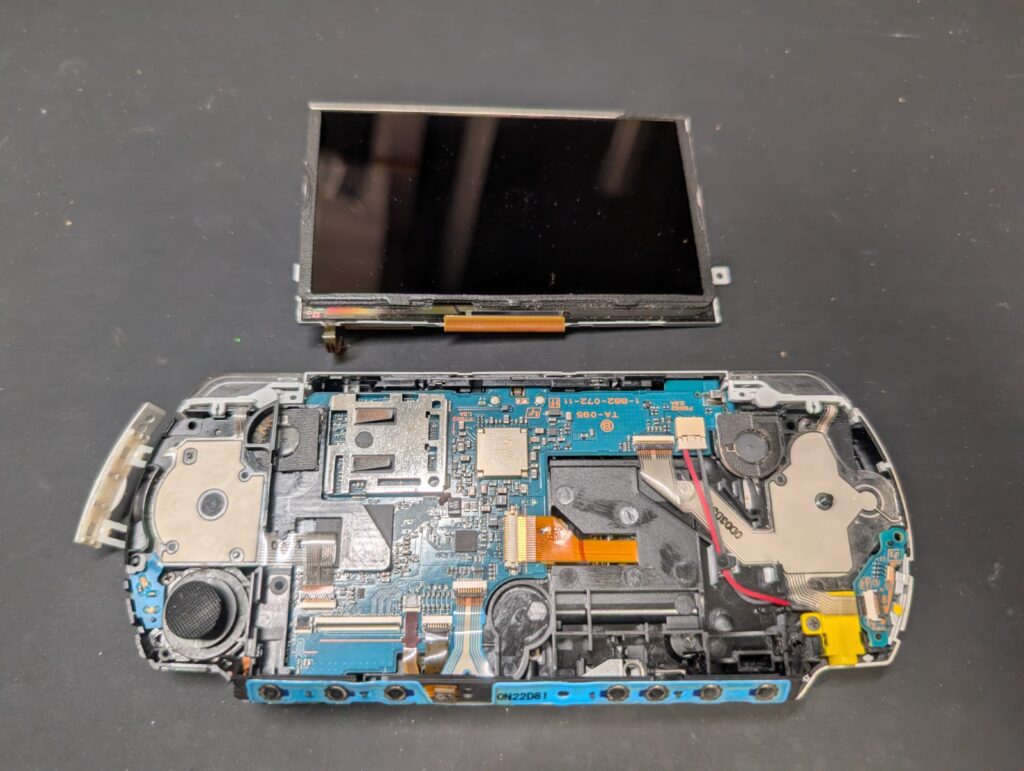

続いて、液晶を本体から取り外します。

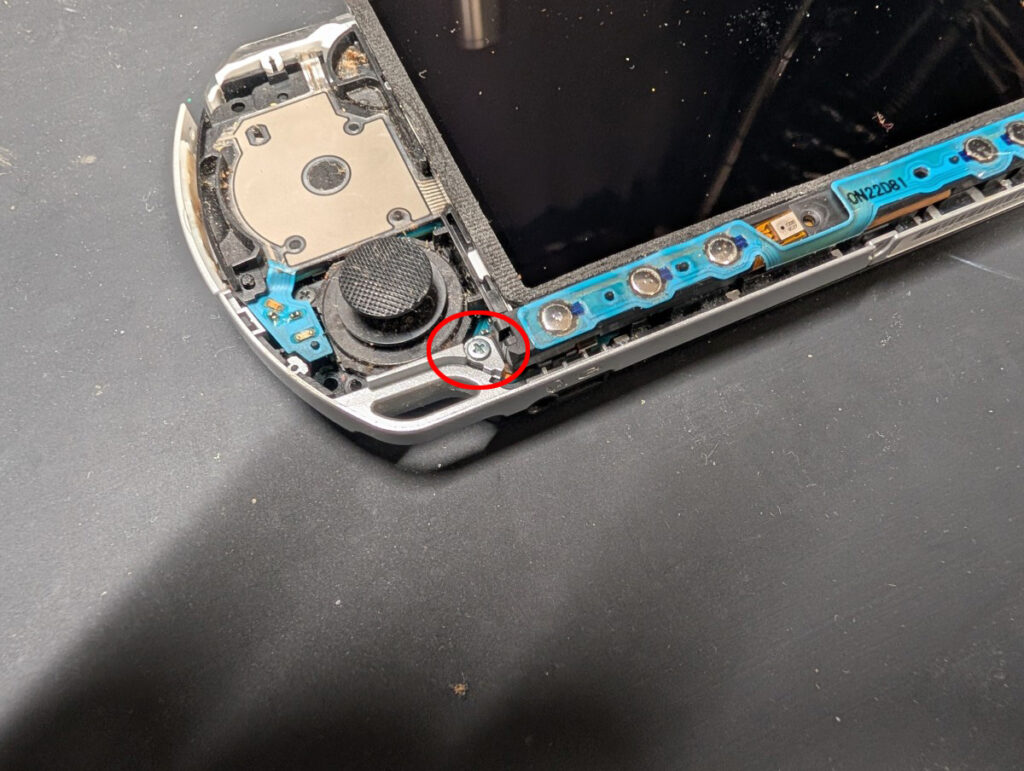

このネジを外します。
※ネジが無い場合は、次の工程へ。

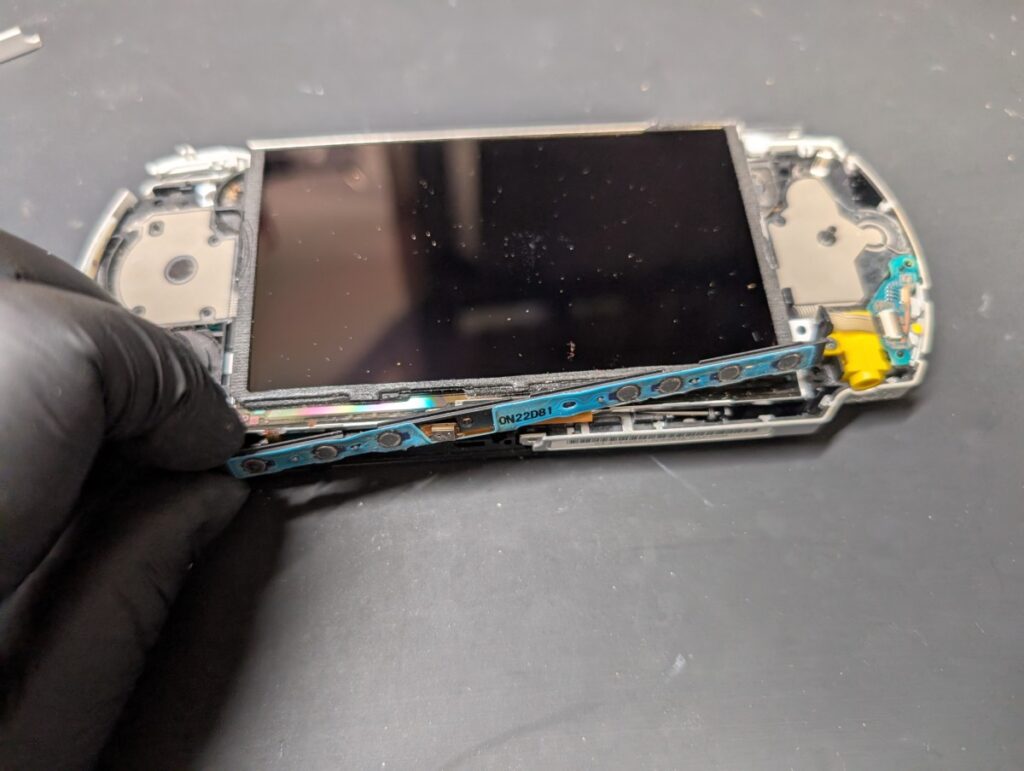

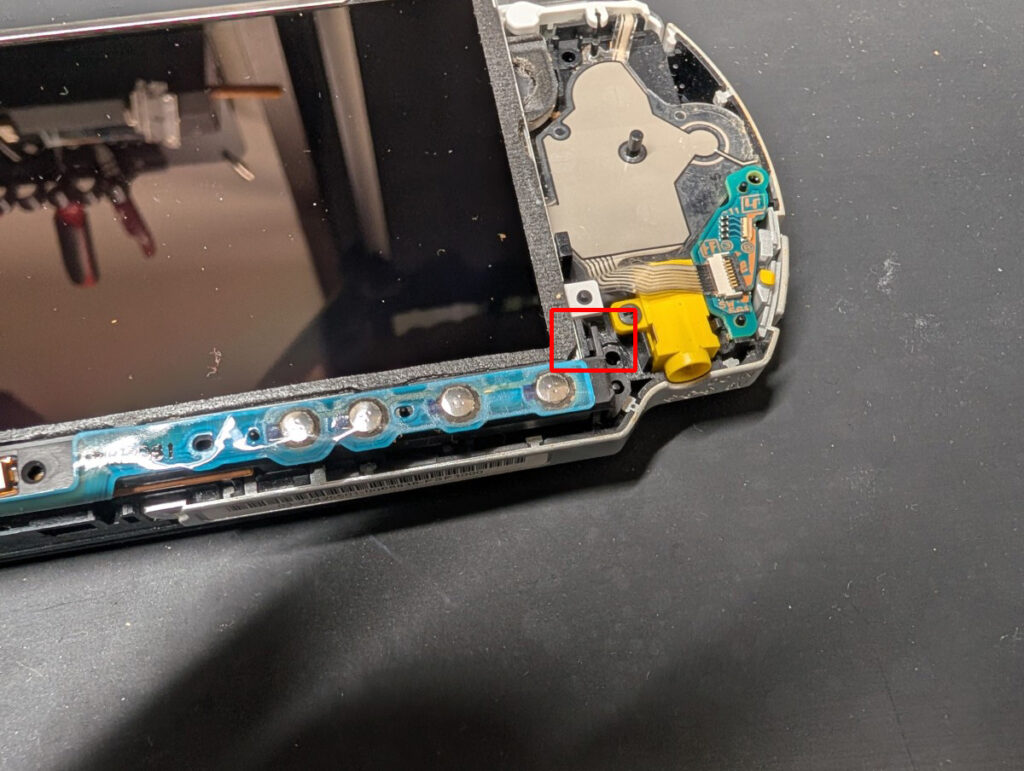

ホームボタン部分を外します。
液晶下付近に移動させます。

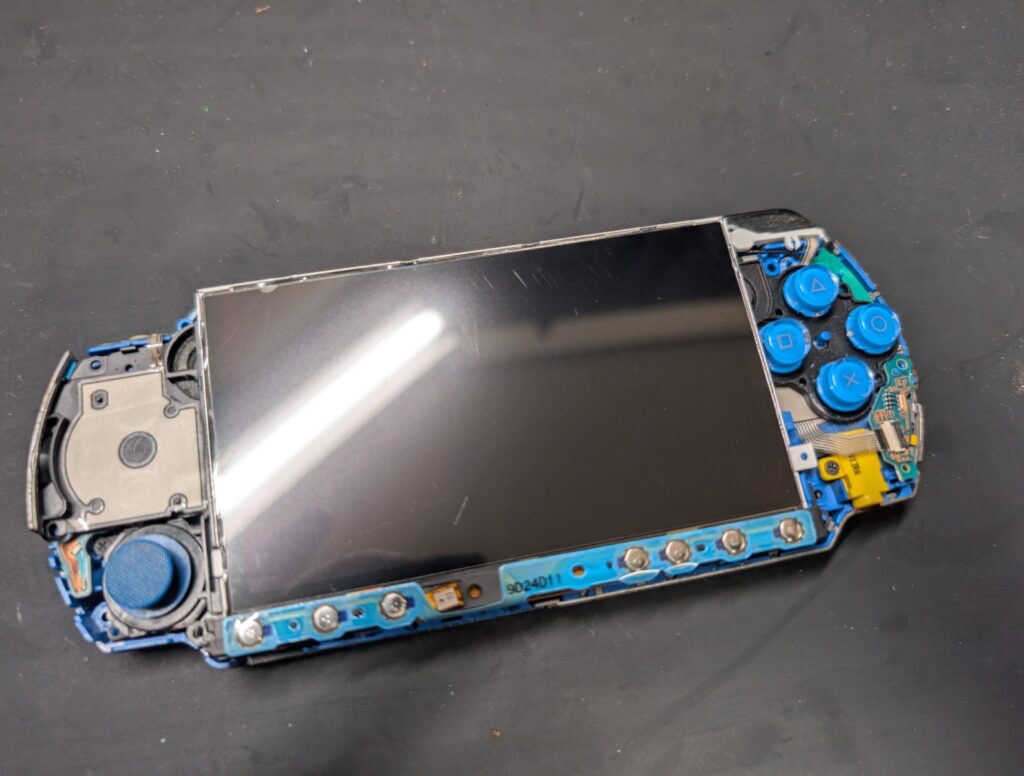

新しい液晶を取り付ける

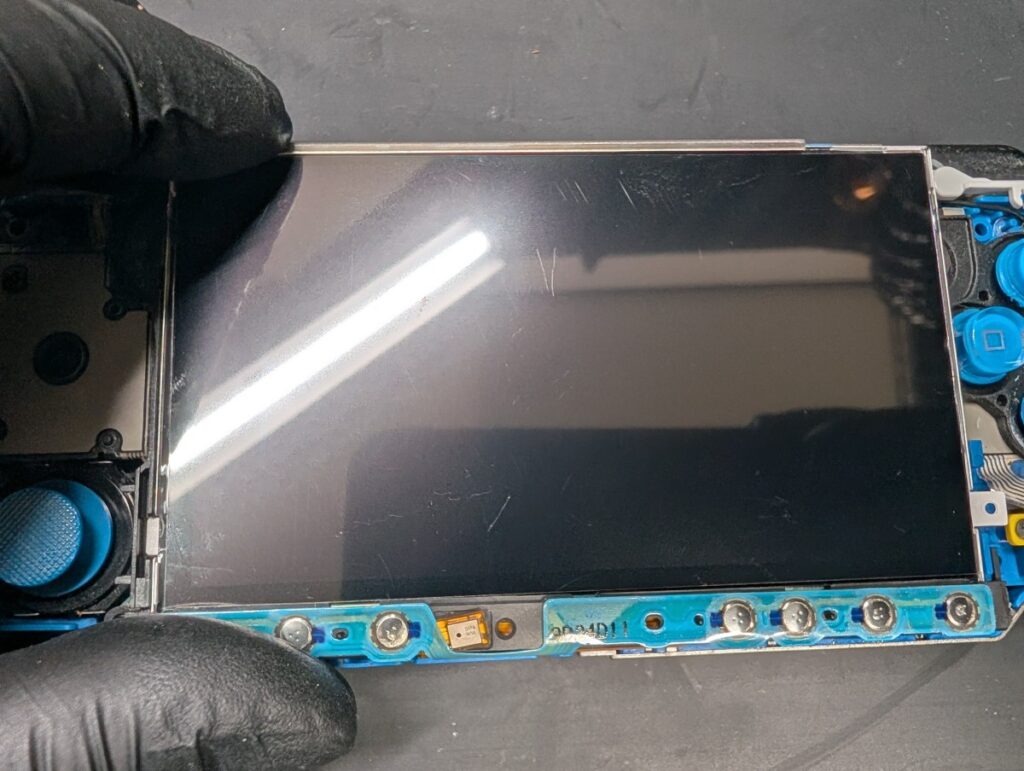

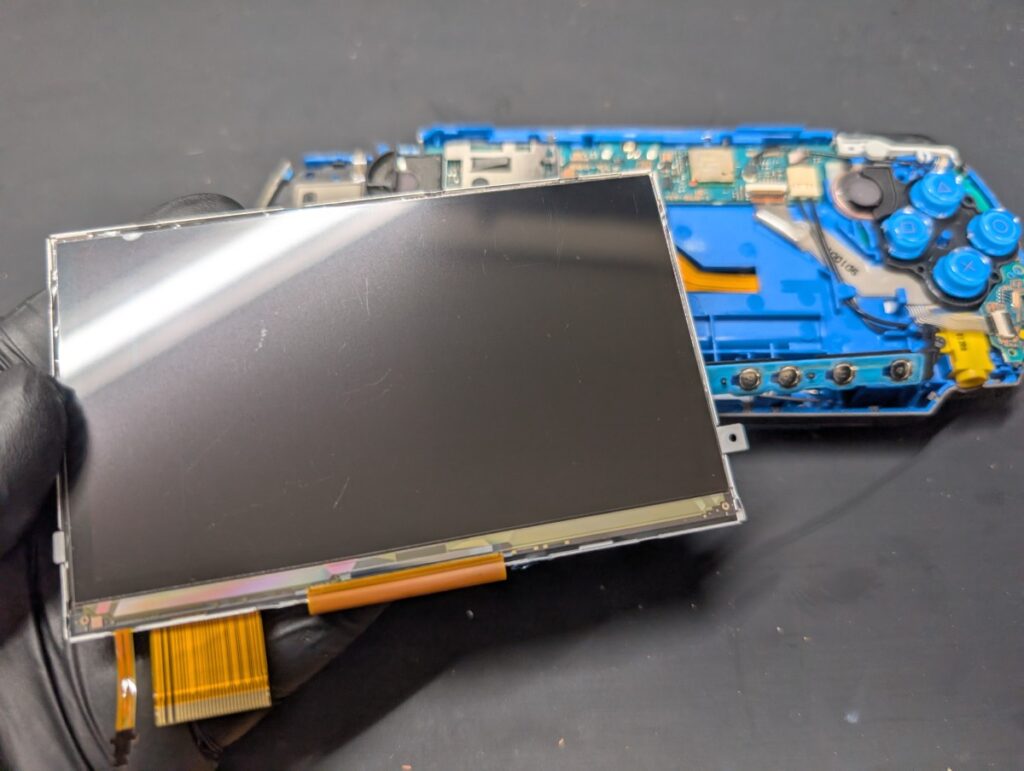

次に、新しい液晶を取り付けます。

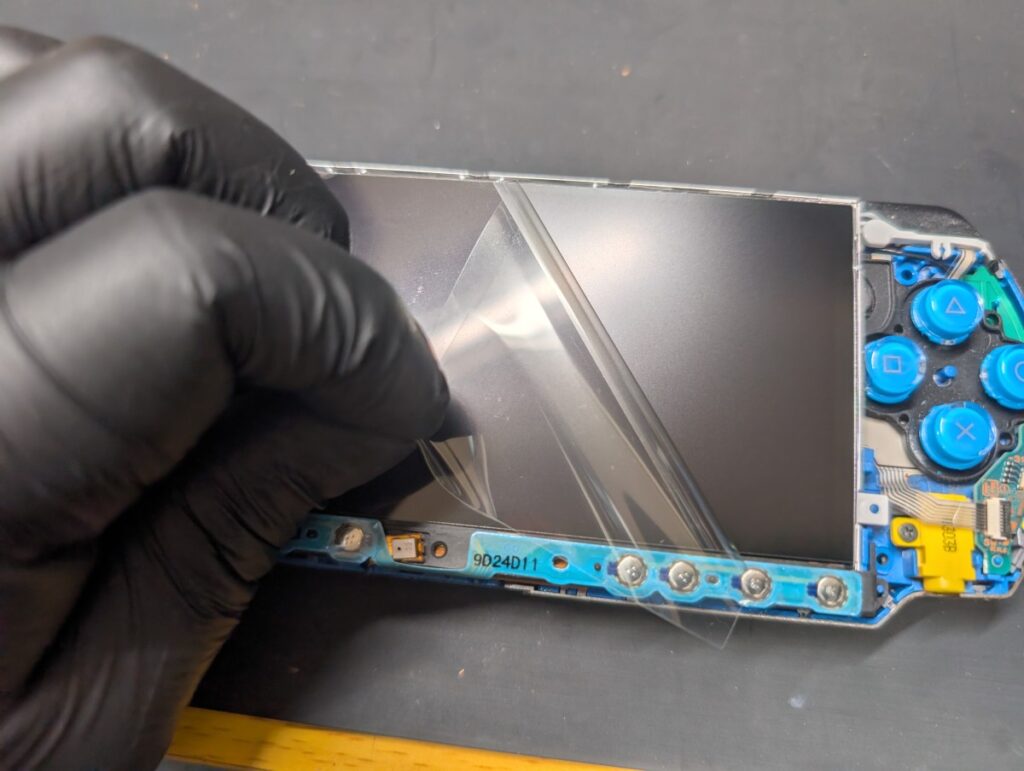

液晶に指紋が付くと、液晶面を拭いた際に傷が入る恐れがあるため、
表示面には触れないよう注意しながら作業します。

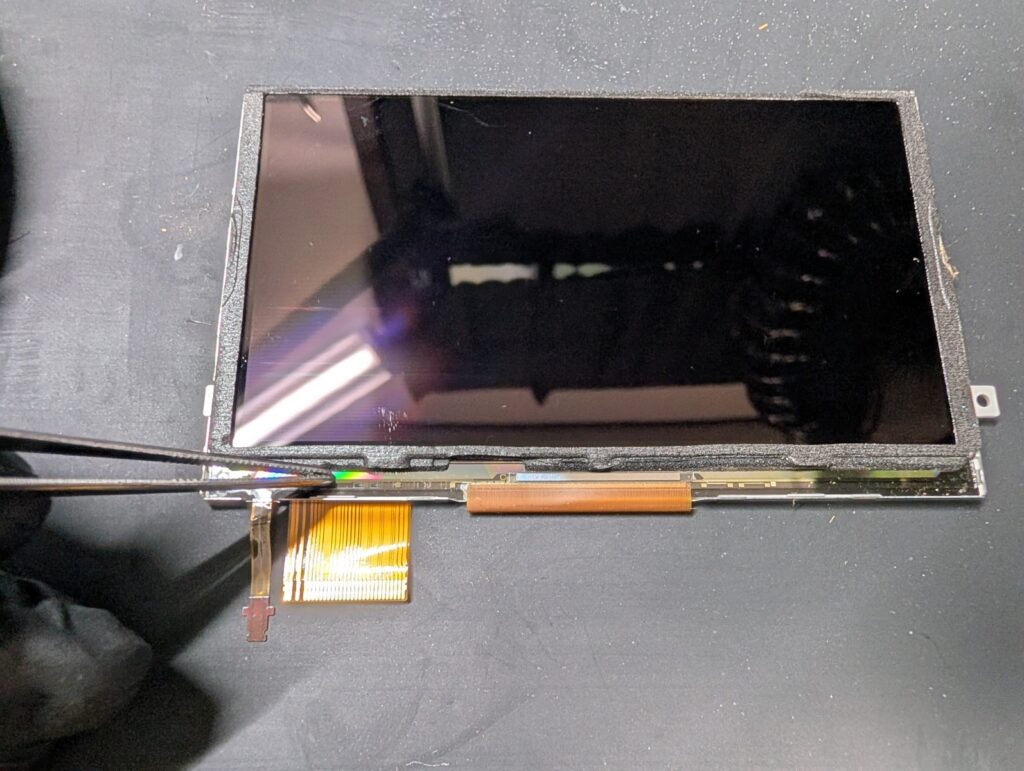

また、基板の下部付近に衝撃が加わると、
液晶に線が入ったり、割れや表示乱れが発生することがあるため、慎重に取り付けます。
液晶に表示乱れや割れ、縦線や横線などが発生します。

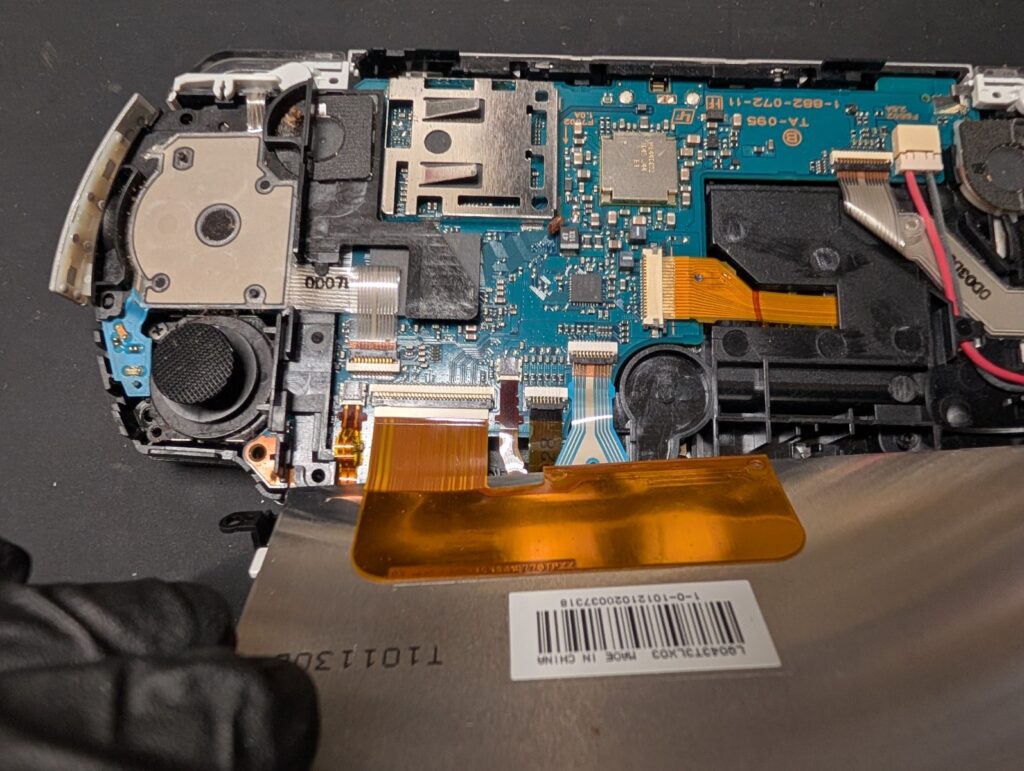

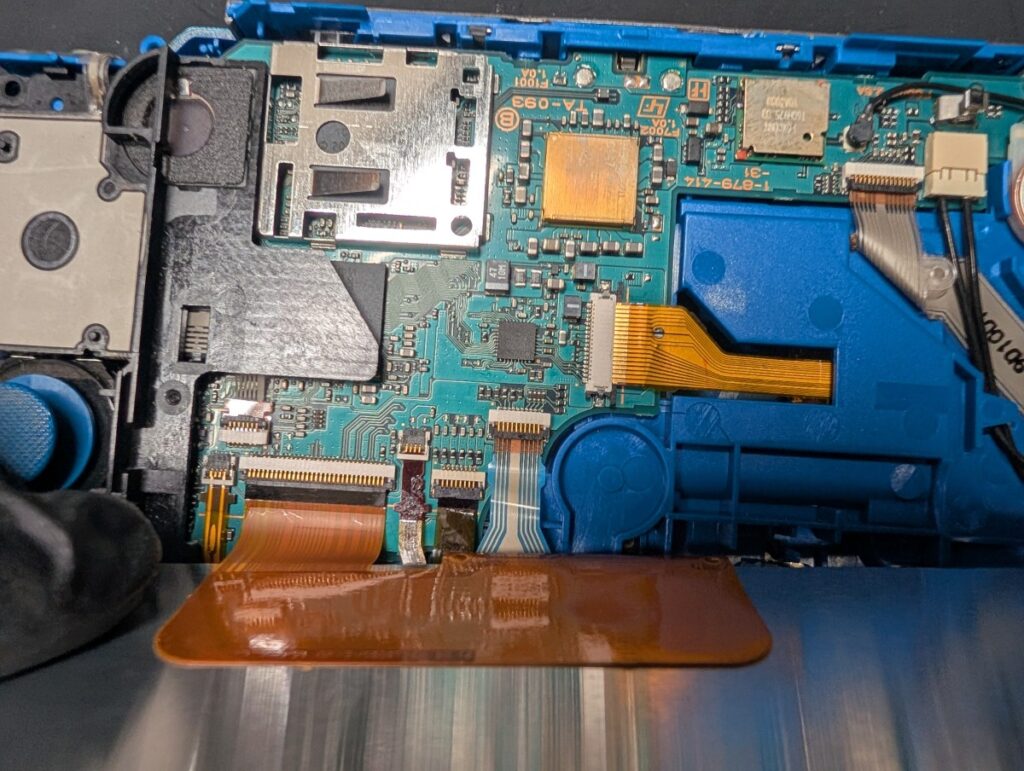

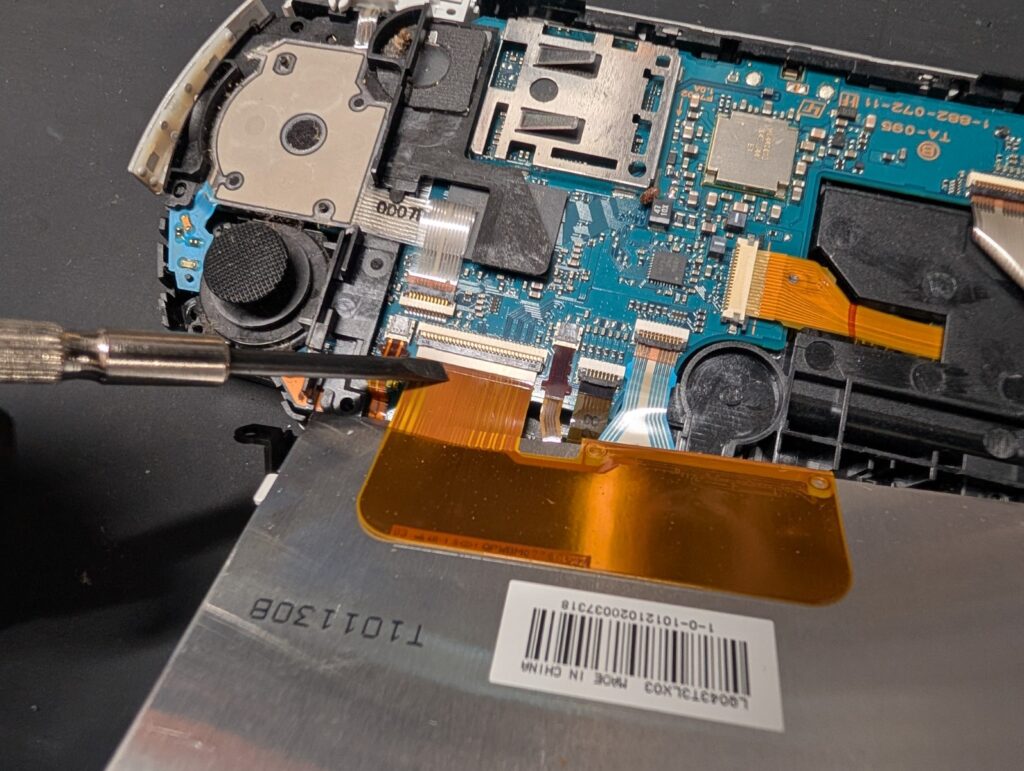

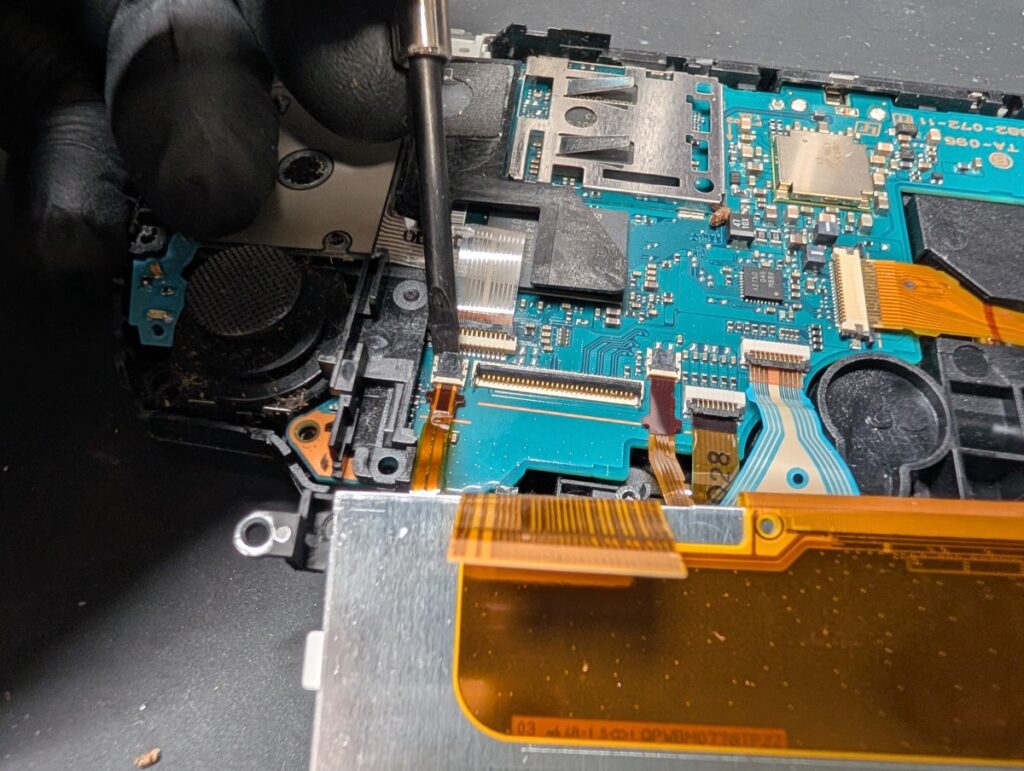

片手で基板へ接続します。
この際、基板側のコネクタを破損させてしまうケースが多いため、
慎重に作業します。

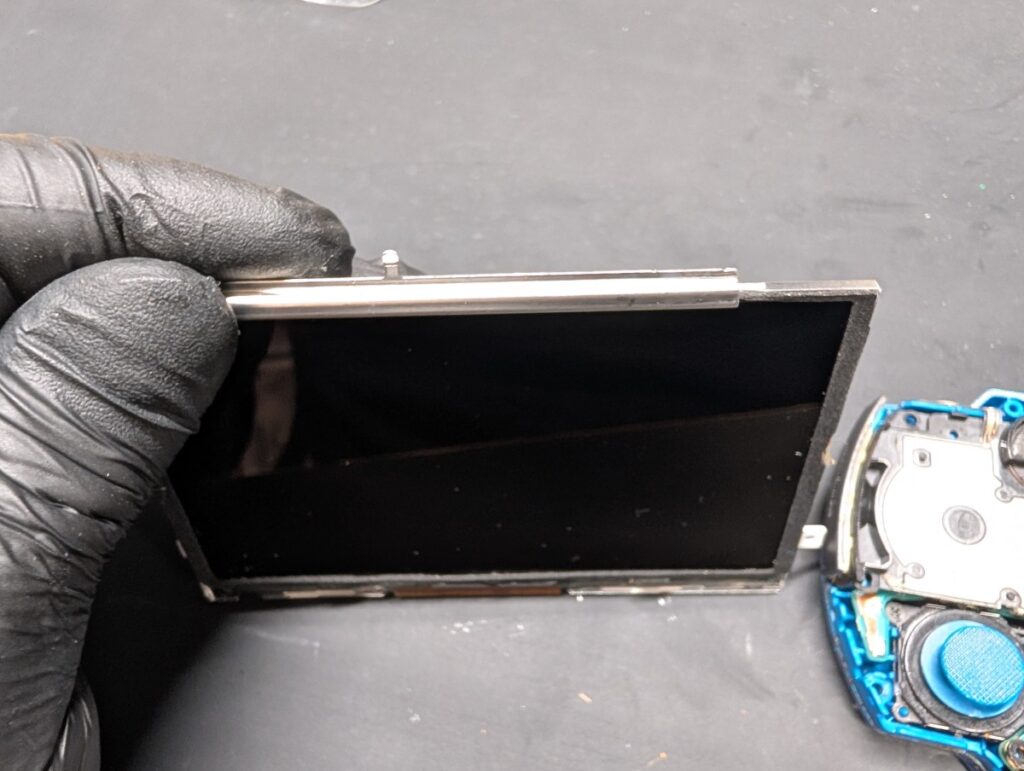

※本体側に残っている場合があります。
※液晶は浮いていることが多く、
上部カバーを取り付けて初めてしっかりと固定されます。
組み立てと動作点検

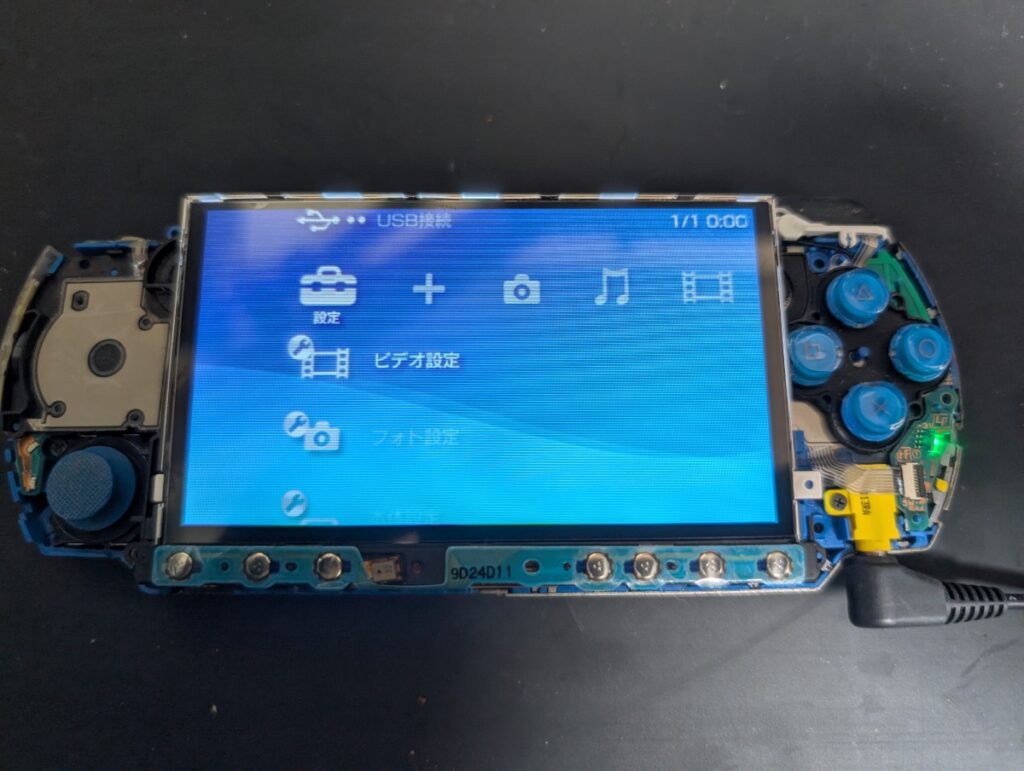

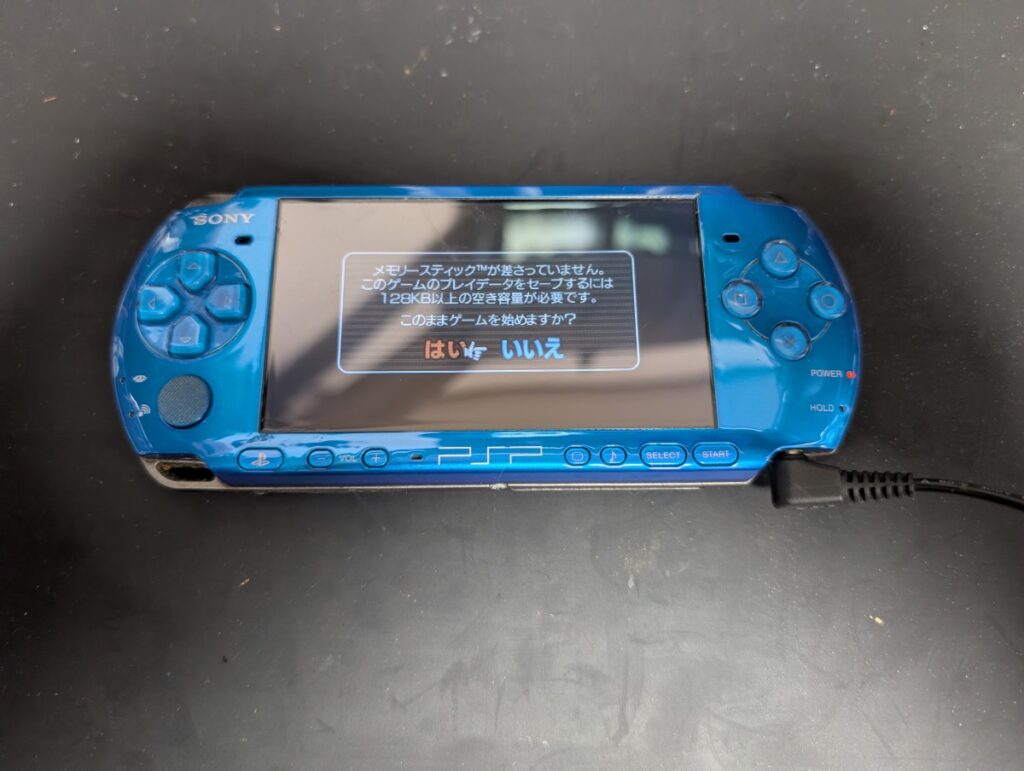

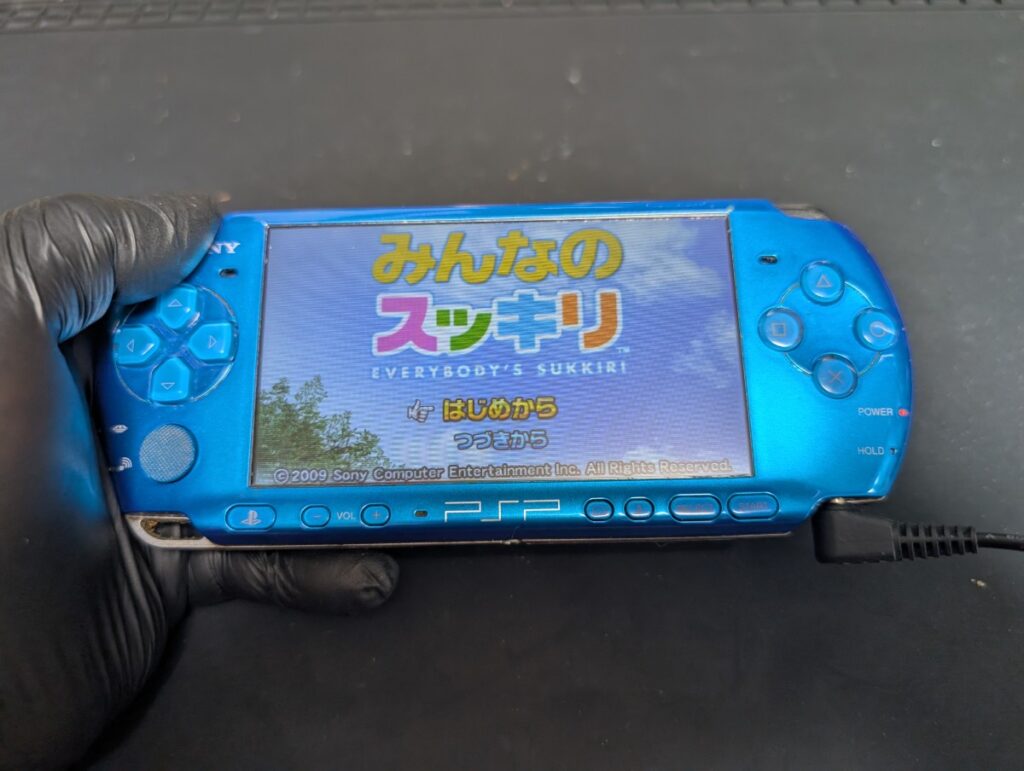

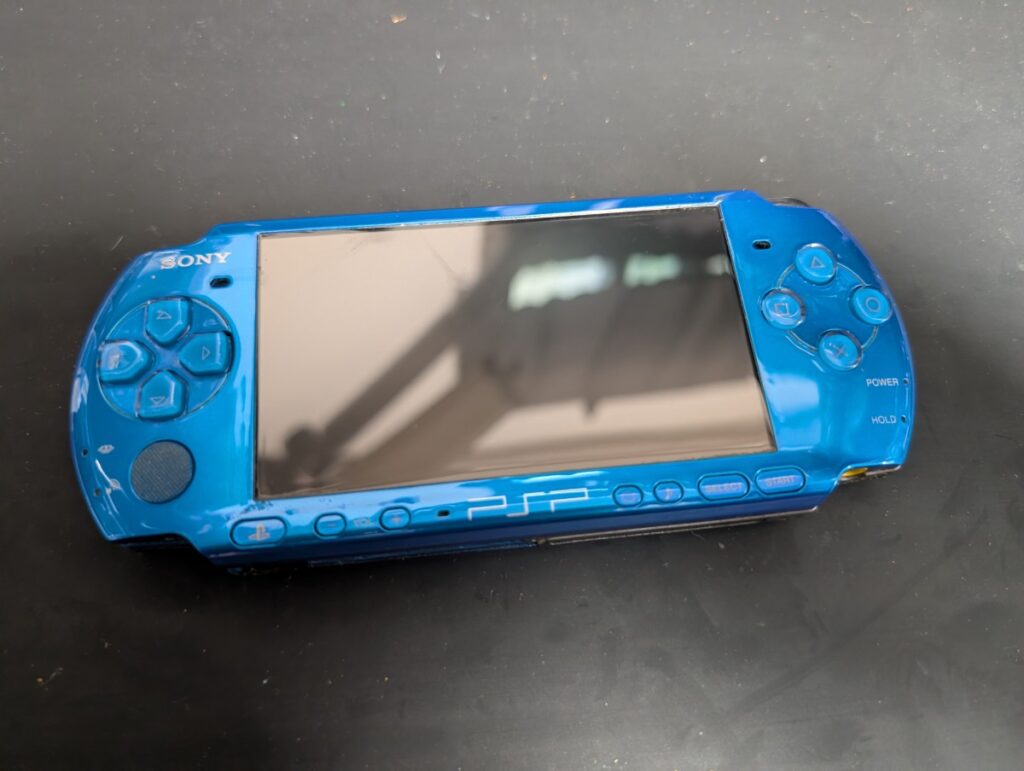

液晶交換後は、上部カバーを取り付ける前に本体を起動させ、正常に画面表示がされているかを確認します。
液晶交換の際に発生しやすい不具合について
【起動させても画面に何も映らない】
液晶ケーブルの取り付け不良や、
基板側のラッチ破損、コネクタ内のピン破損により、ケーブルが正しく接続されていない場合に発生します。
取り付け不良の場合は、再度接続を確認してください。
ラッチ破損やコネクタ内のピン破損がある場合は、コネクタの交換や修正が必要となります。
難易度が高い修理のため、当社へご相談ください。
