本記事では、分解から交換、動作確認までの流れを順に紹介します。
なお、本記事の内容をもとに分解・作業を行った際に発生した破損や不具合については、
当社では一切の責任を負いかねます。
作業はすべて自己責任にてお願いいたします。
また、当社では交換作業の代行も行っております。
当社にて部品をご購入いただいたお客様に限り、
割引価格での修理受付を行っておりますので、作業が難しい場合や、
作業中の破損、症状が改善しない場合はご相談ください。
ピックアップレンズの交換で改善しない故障について
CECHA00において、ディスクを読み込めない原因はピックアップレンズの故障であるケースが多いですが、
下記の症状に該当する場合は、ピックアップレンズ以外の故障が原因となっている可能性があります。
ドライブ基板やメイン基板の不具合により発生しているケースもあるため、
レンズ交換では改善しないことがあります。
・すべてのディスクを読み込まない
・ディスク読み込み時にフリーズやかくつきが発生し、読み込みできない
・ディスク選択時や起動時に「読み込みできませんでした」とエラーが表示される
・PS2規格ディスクを読み込むが、起動時に画面が暗転しゲームが開始されない
・ゲームプレイ中にかくつきやフリーズが発生する
CECHA00のピックアップレンズ交換手順
CECHA00には、2種類のピックアップレンズが使用されています。
一般的には「KES-400」系のピックアップレンズが使用されていますが、
過去の修理歴により、後期型であるH00のドライブが搭載されているケースがあります。
この場合はドライブ自体が異なるため、外観で判別可能です。

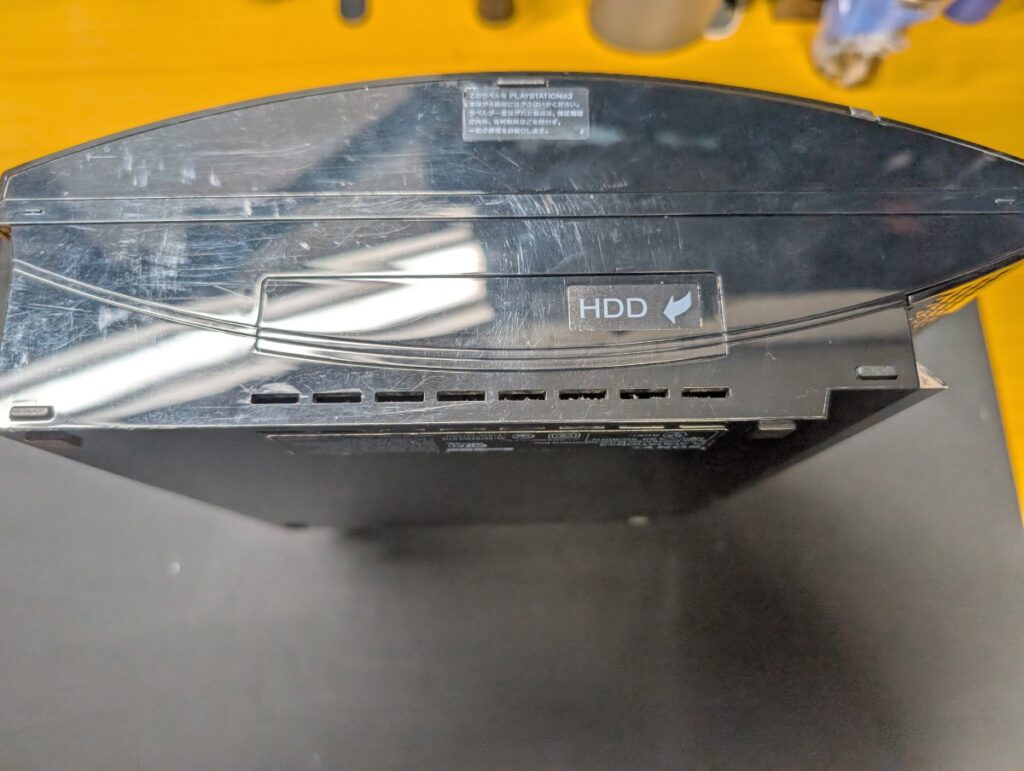

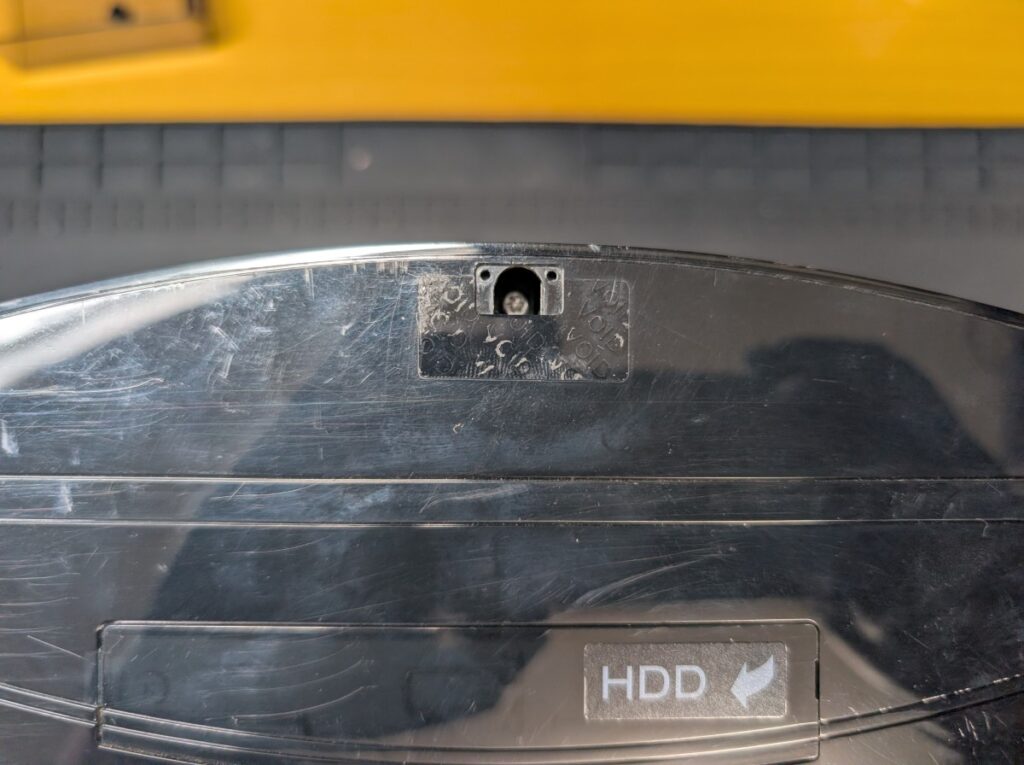

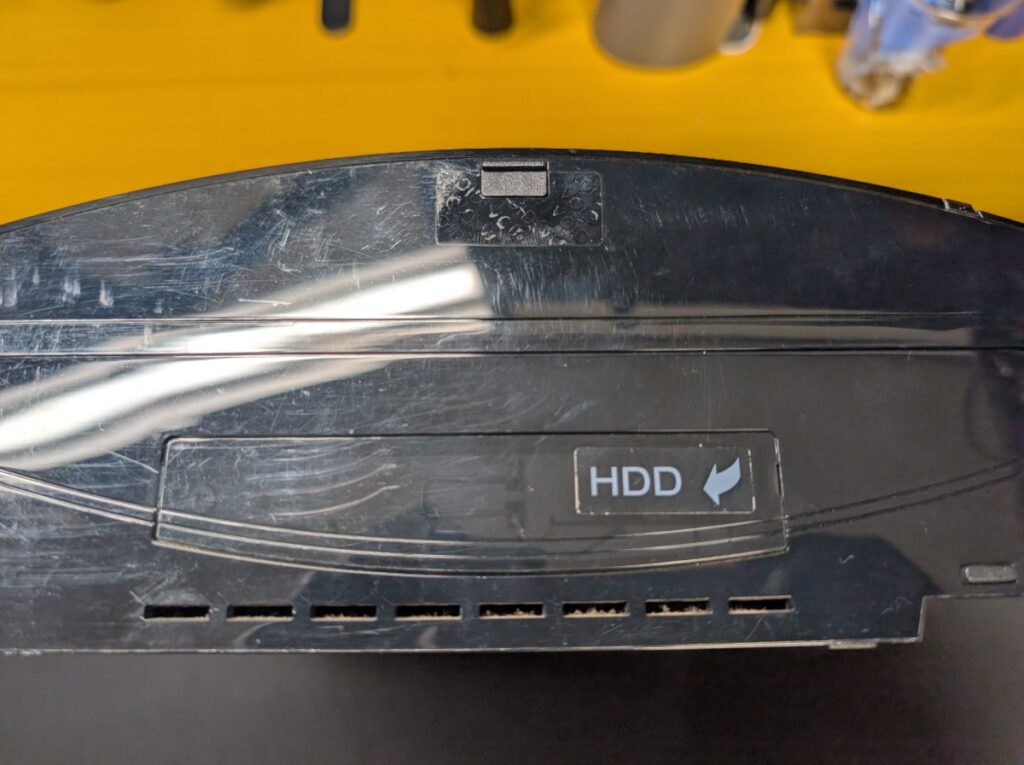

本体側面の分解禁止シールを剥がし、

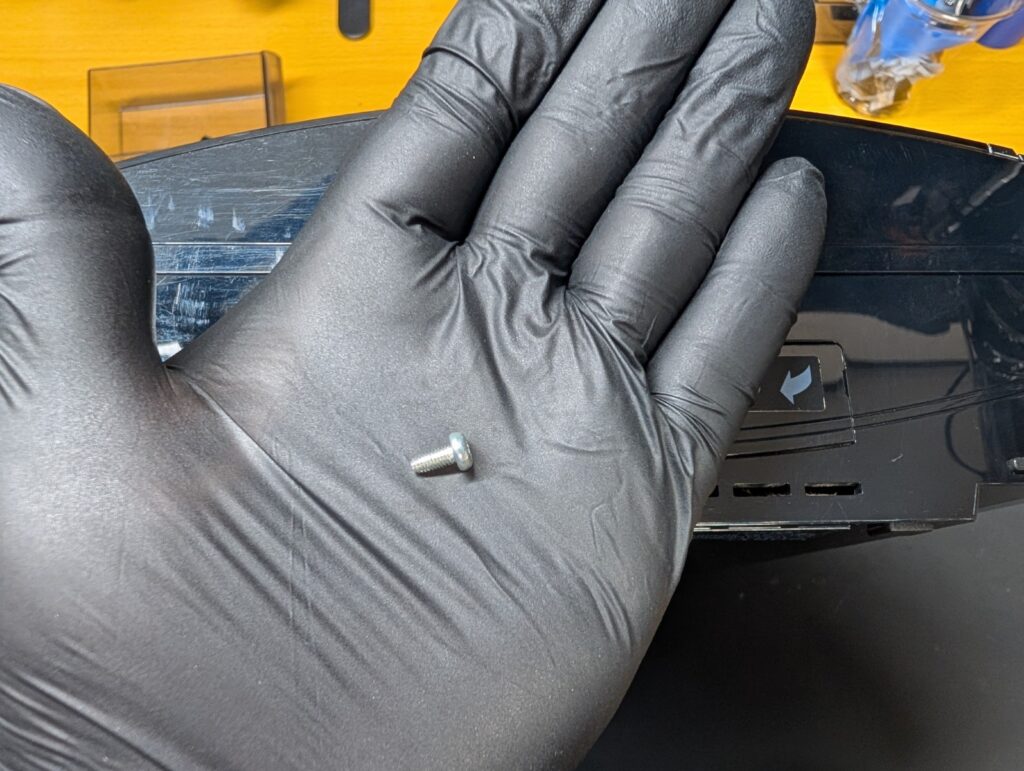

ネジラバーと、その奥にあるネジを外します。

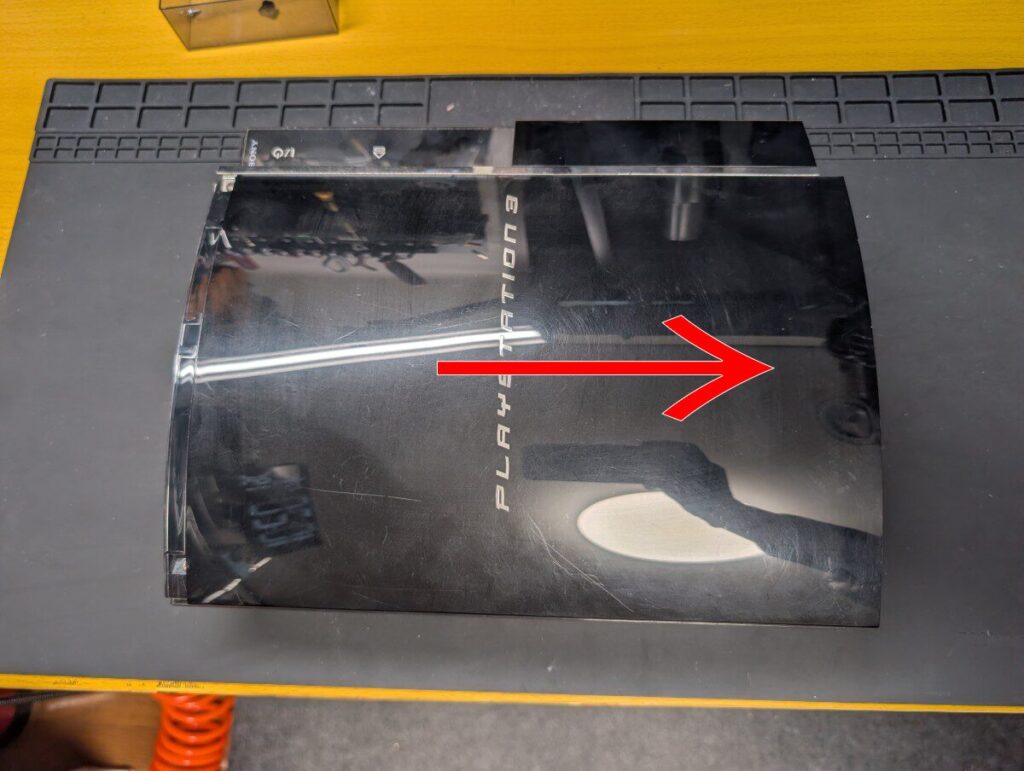

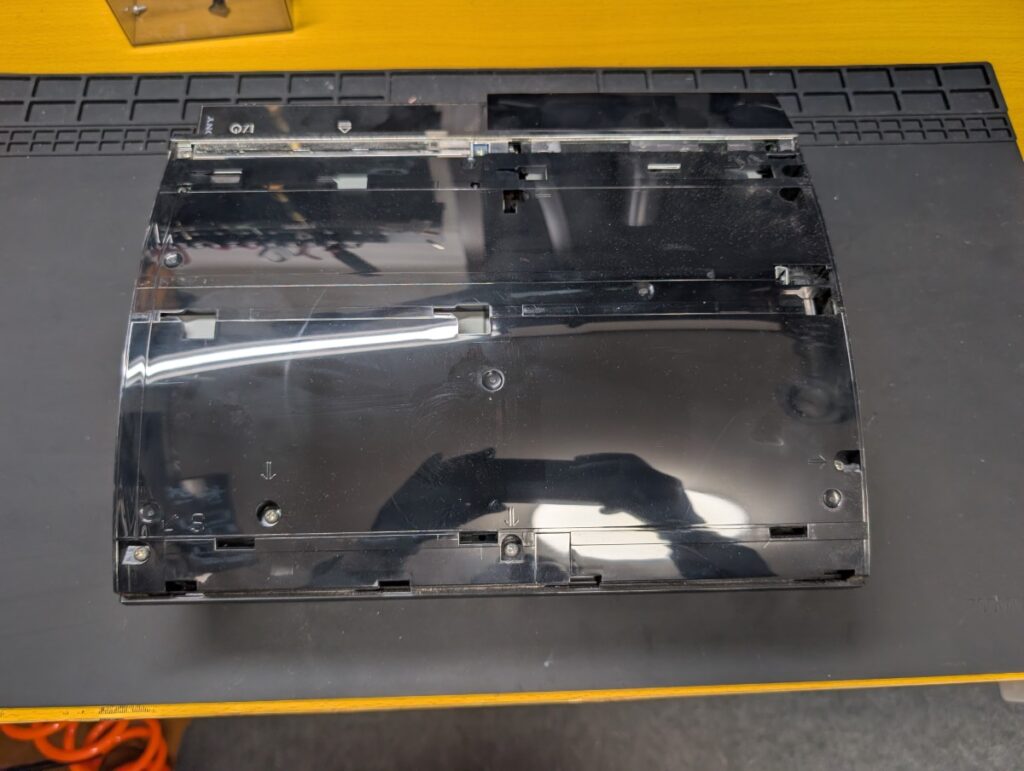

上部カバーの取り外し
上部カバーをスライドさせて取り外し、

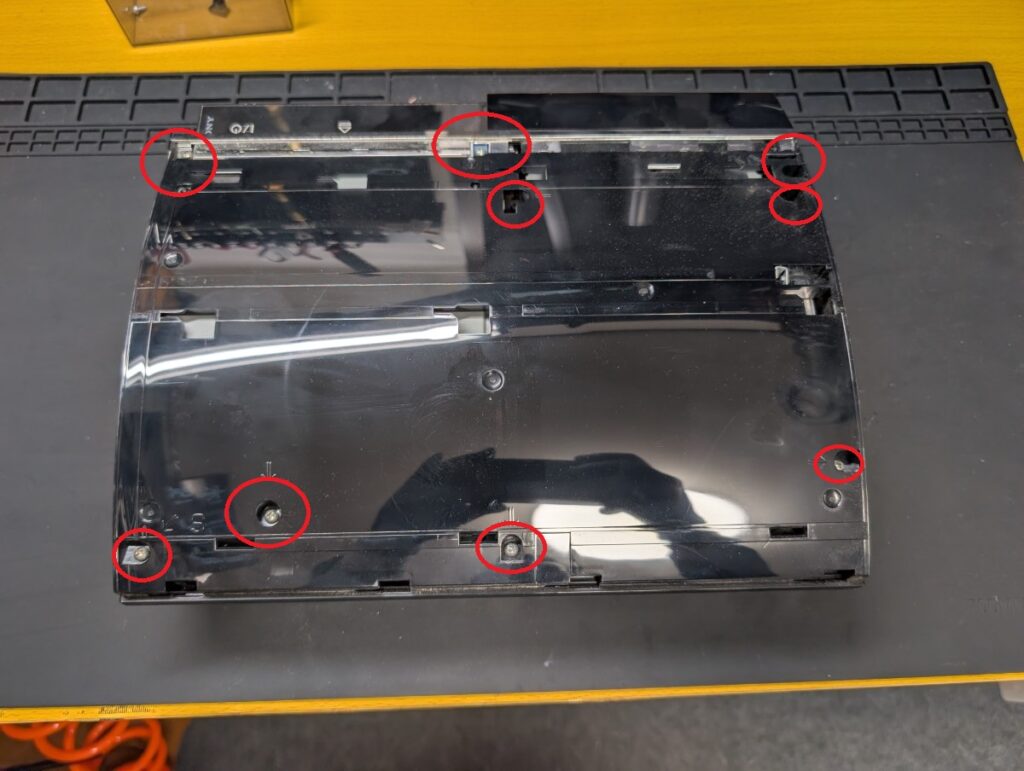

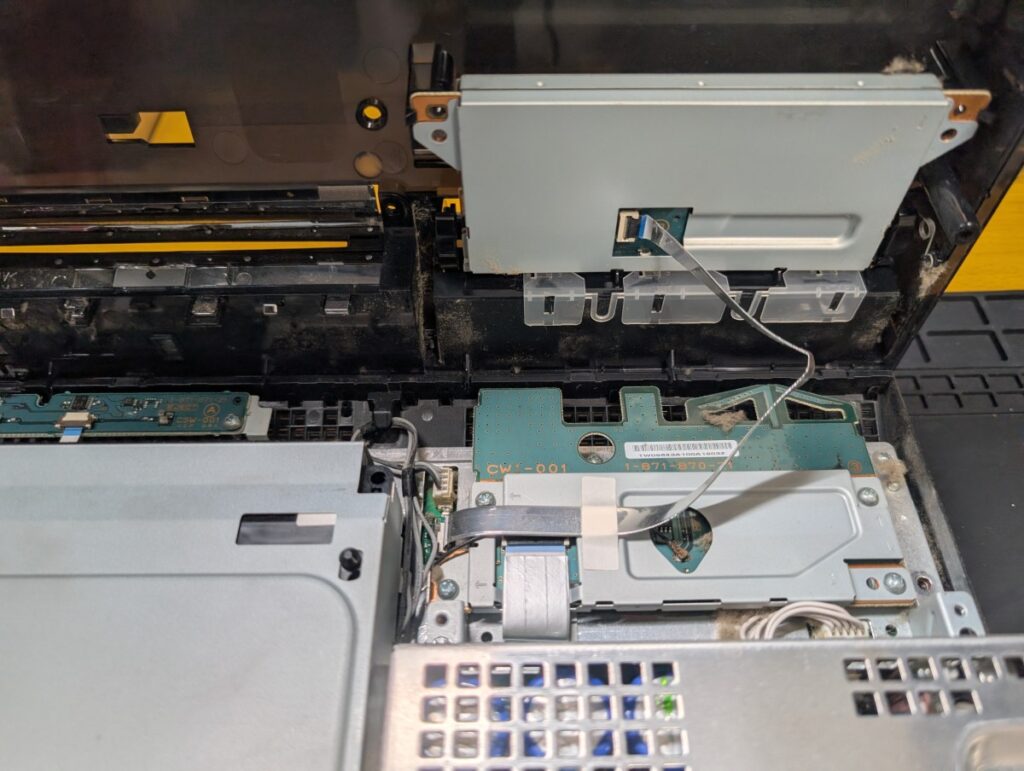

その下にある起動スイッチ・イジェクトスイッチが取り付けられている外装カバーのネジを外します。

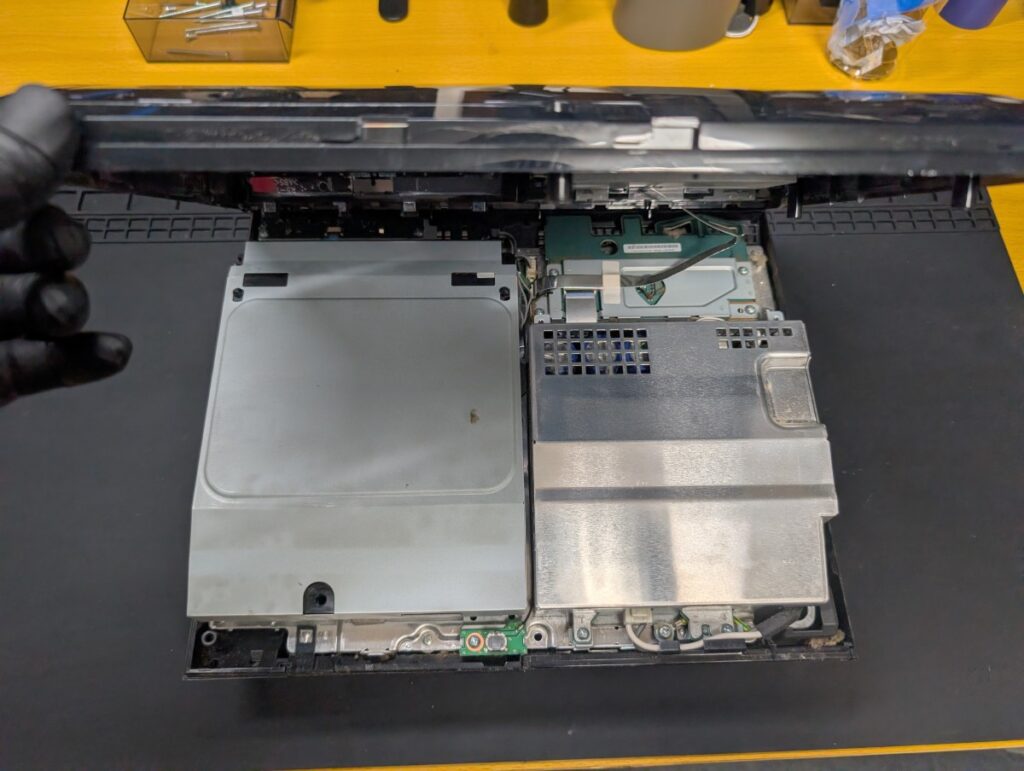

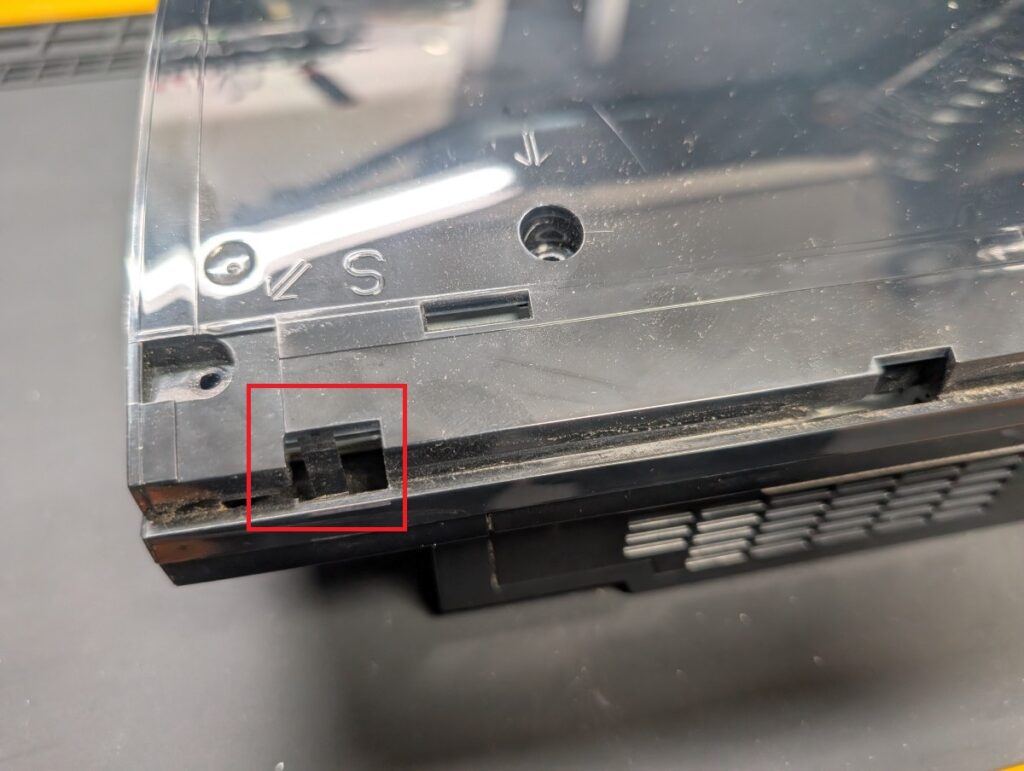

ツメを奥にずらした状態でカバーを持ち上げます。
画像の位置で止めます。

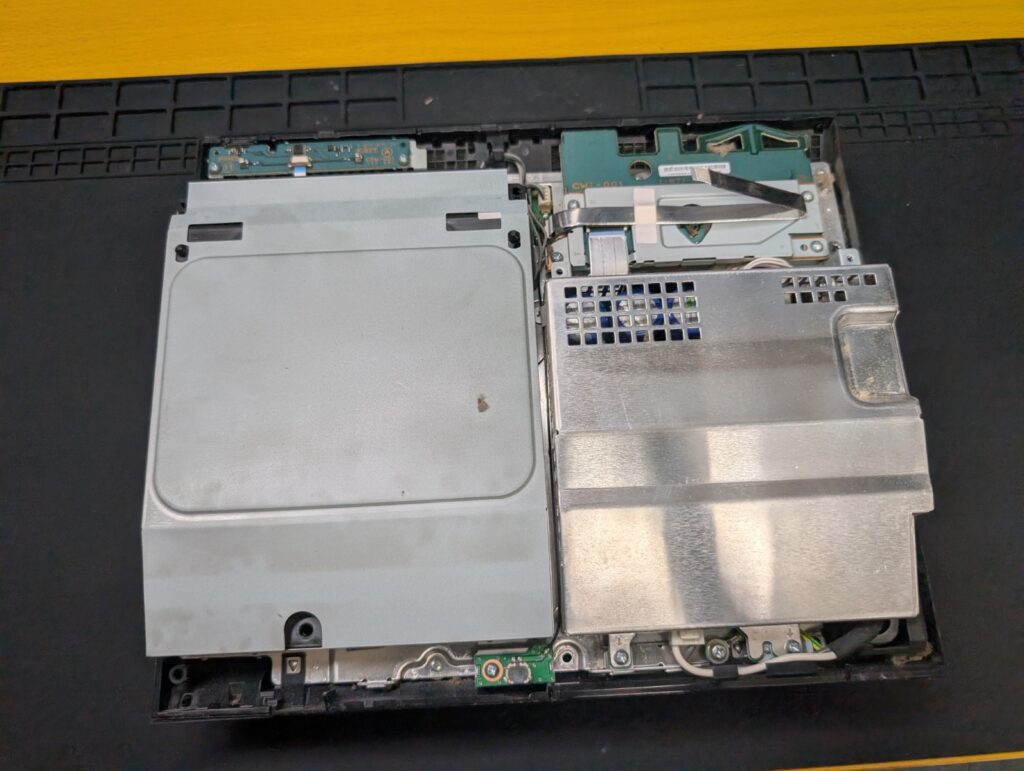

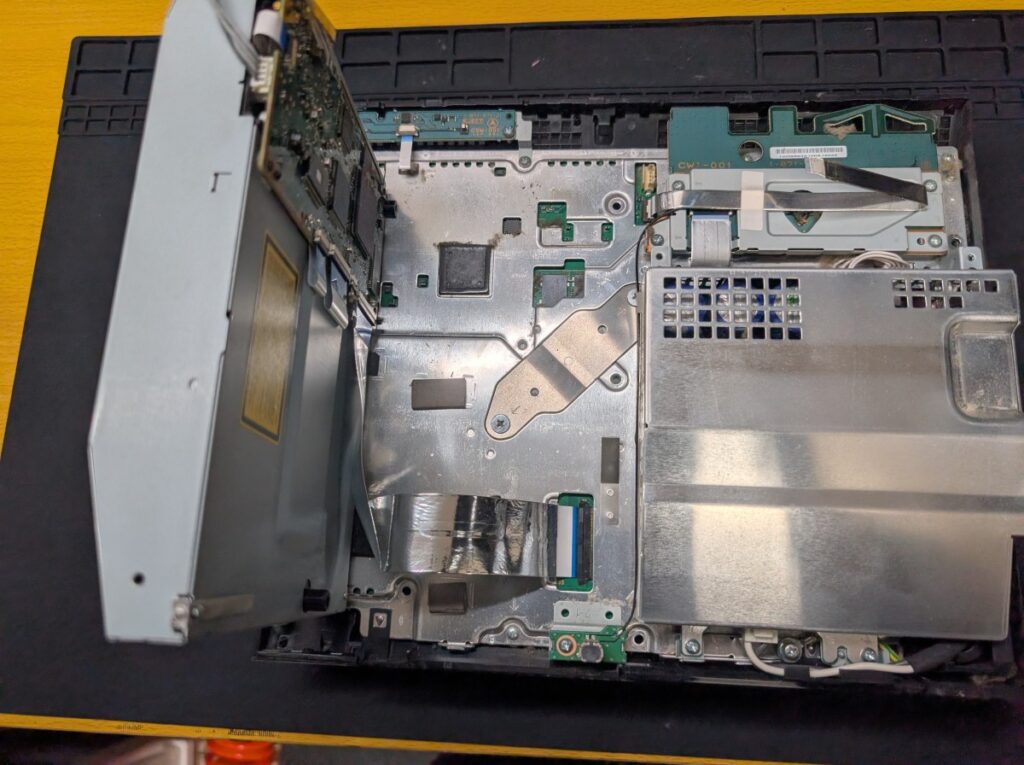

ディスクドライブの取り外し

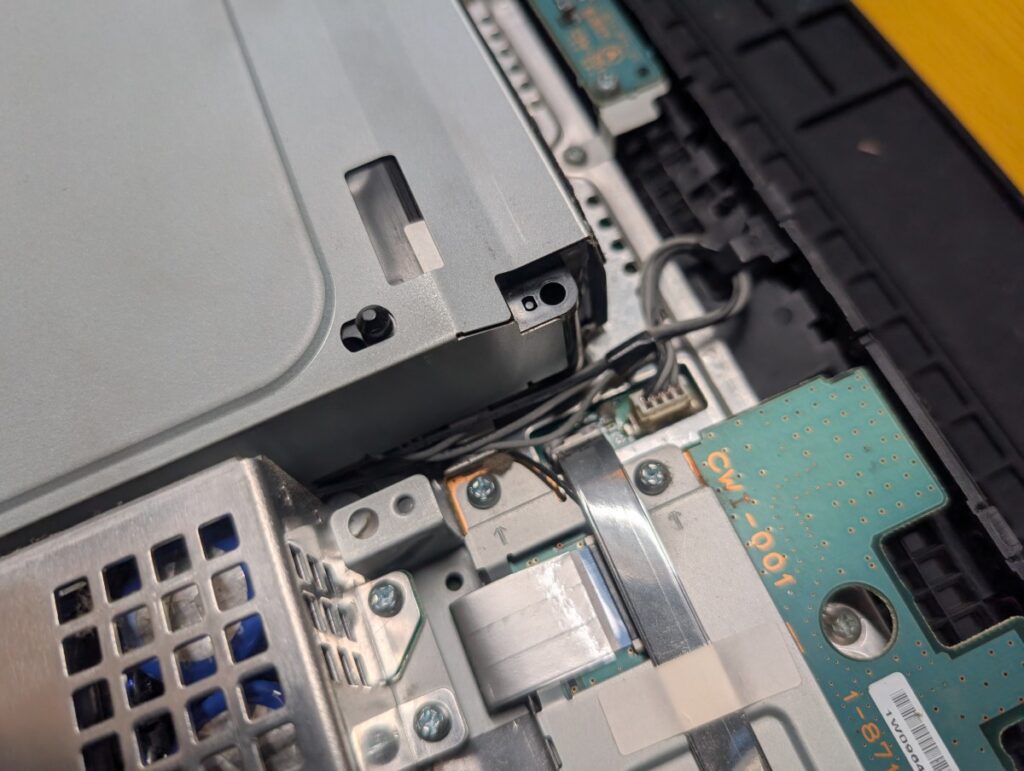

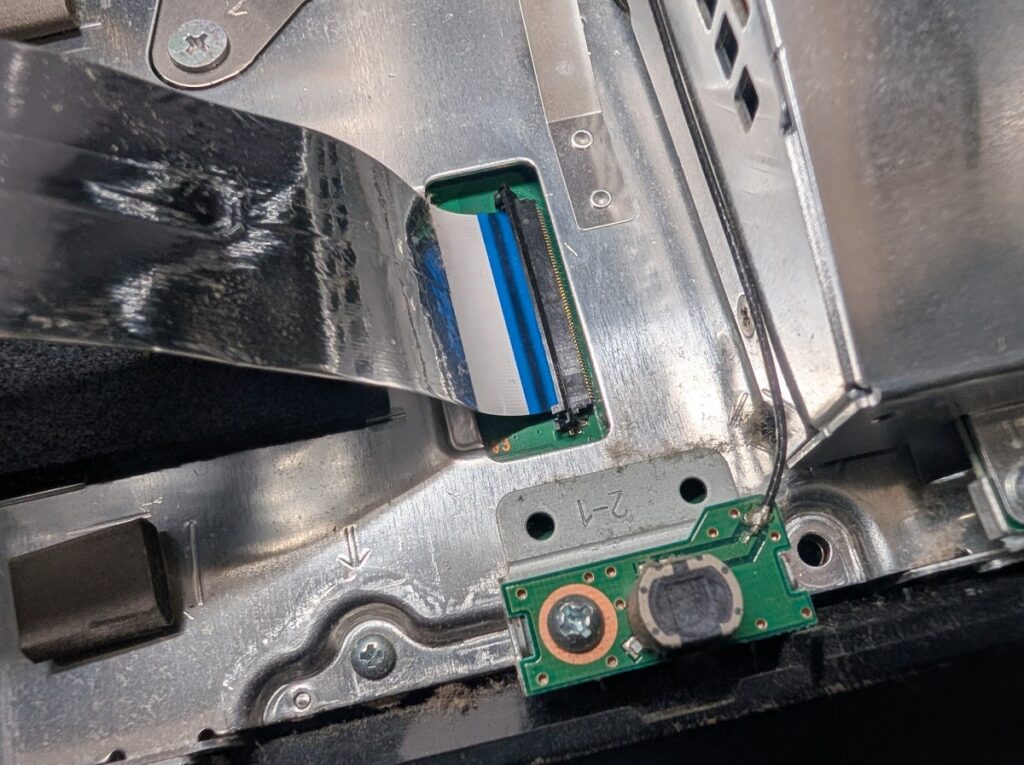

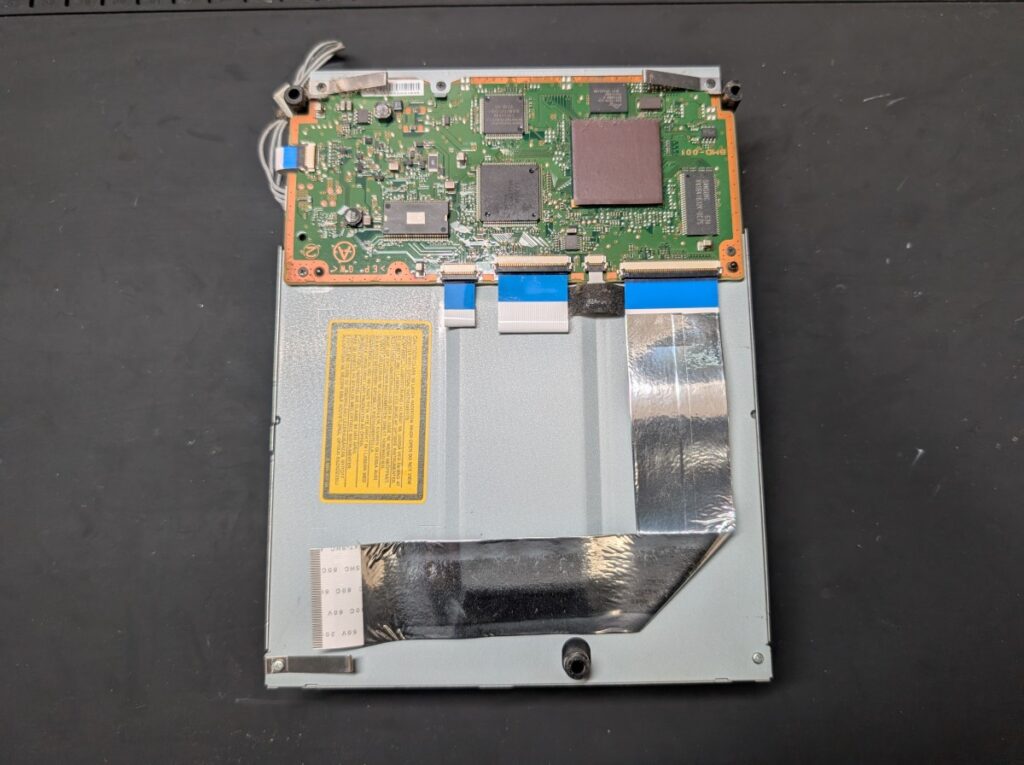

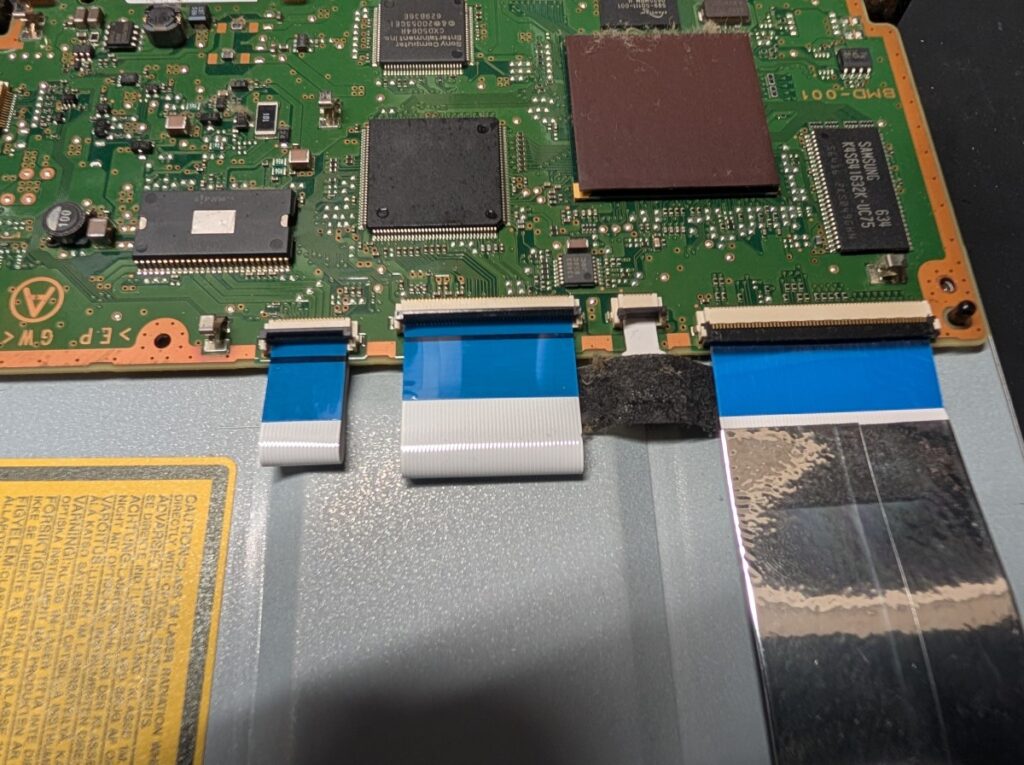

次にディスクドライブを本体から取り外します。

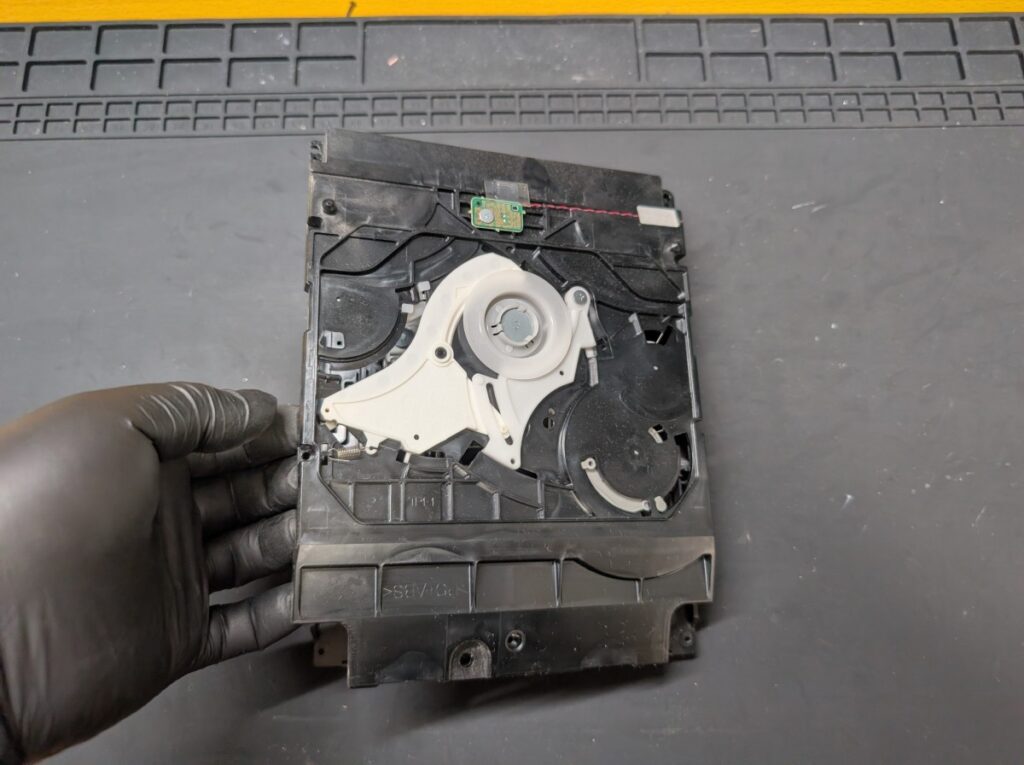

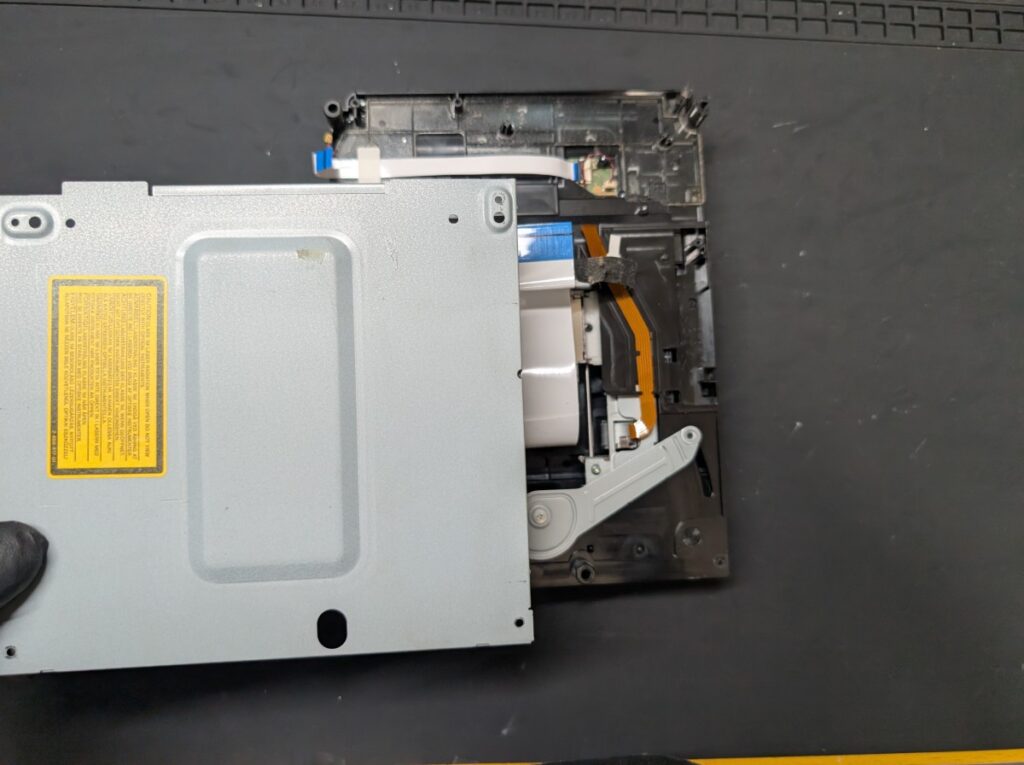

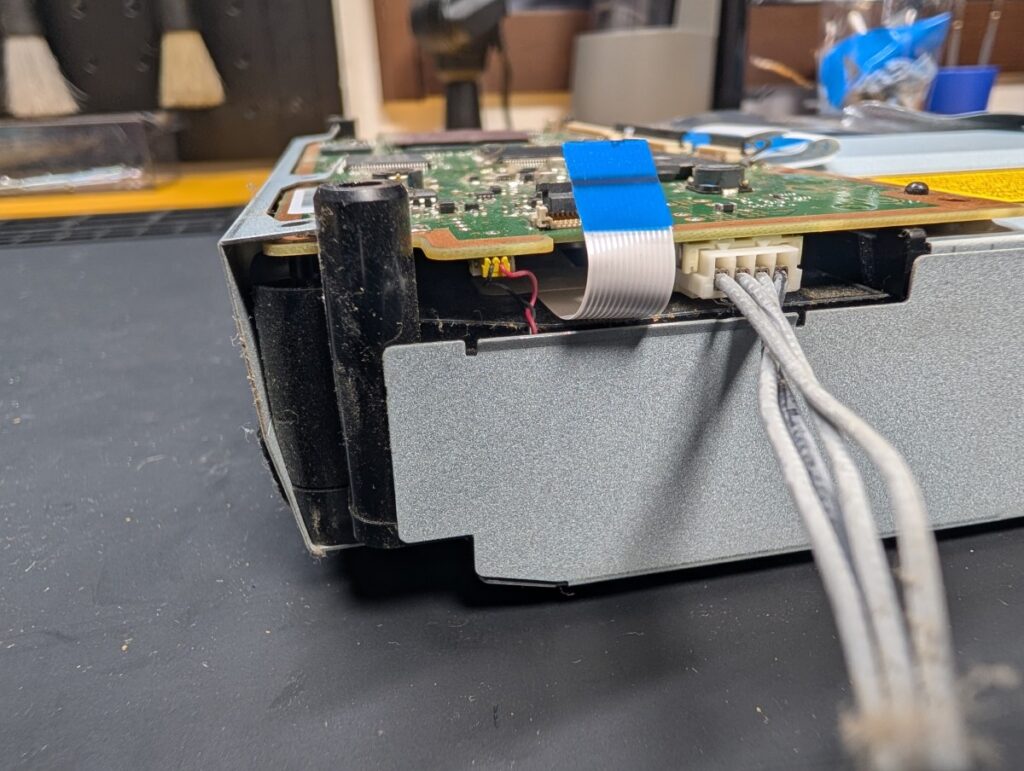

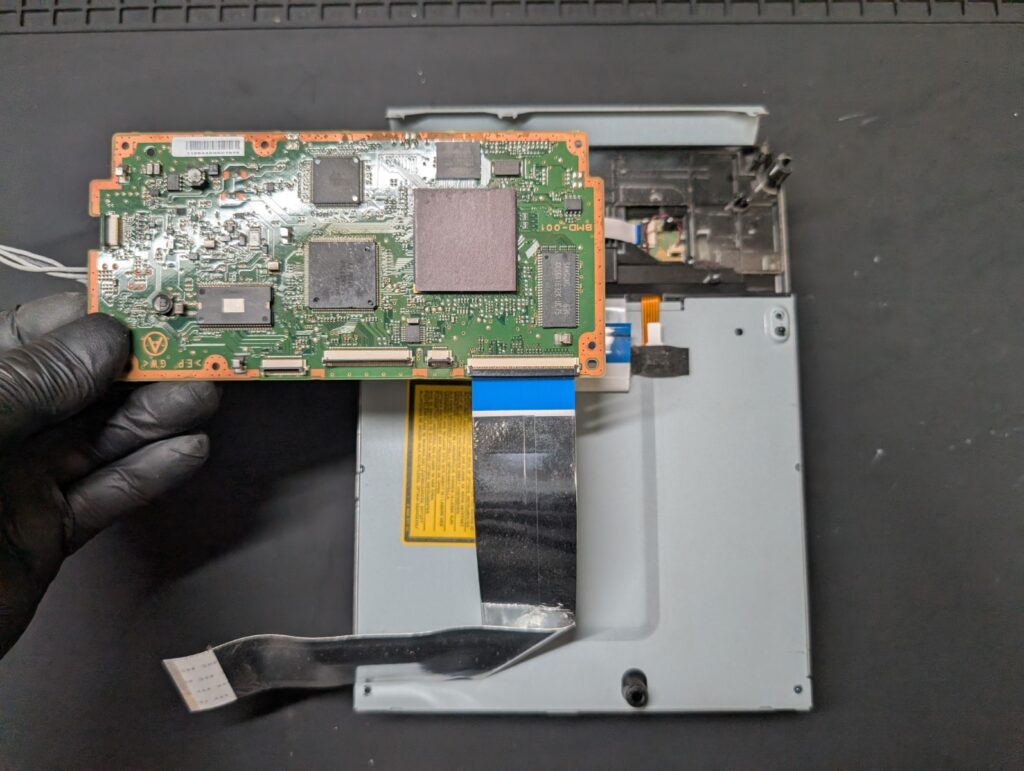

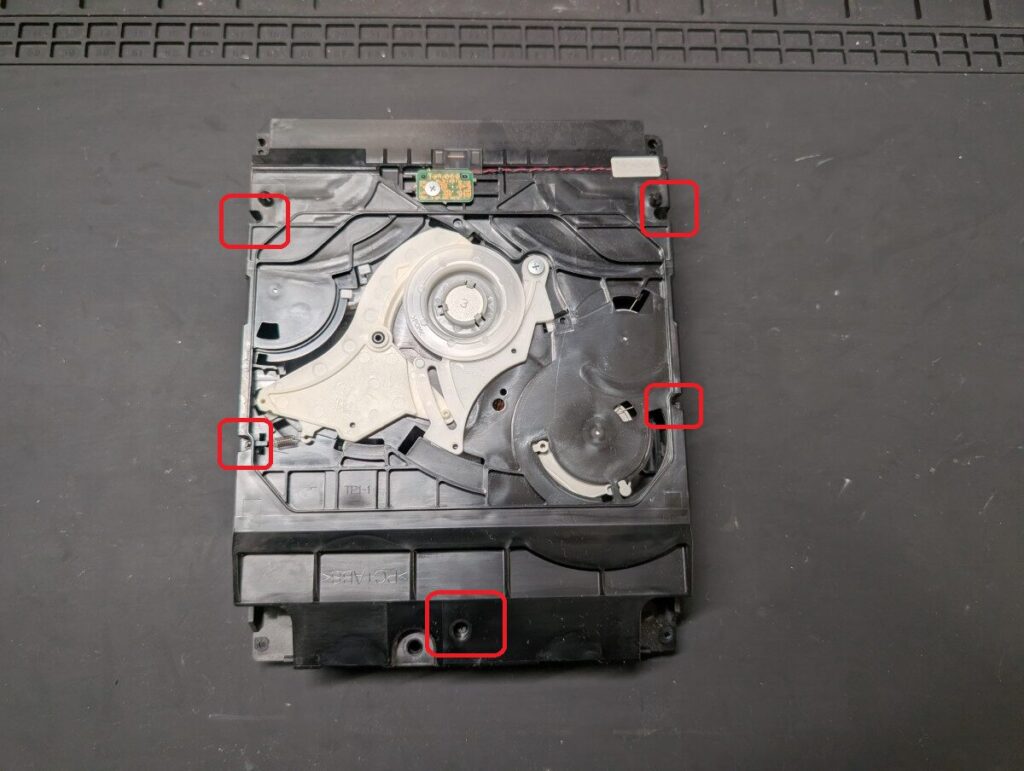

ディスクドライブの分解

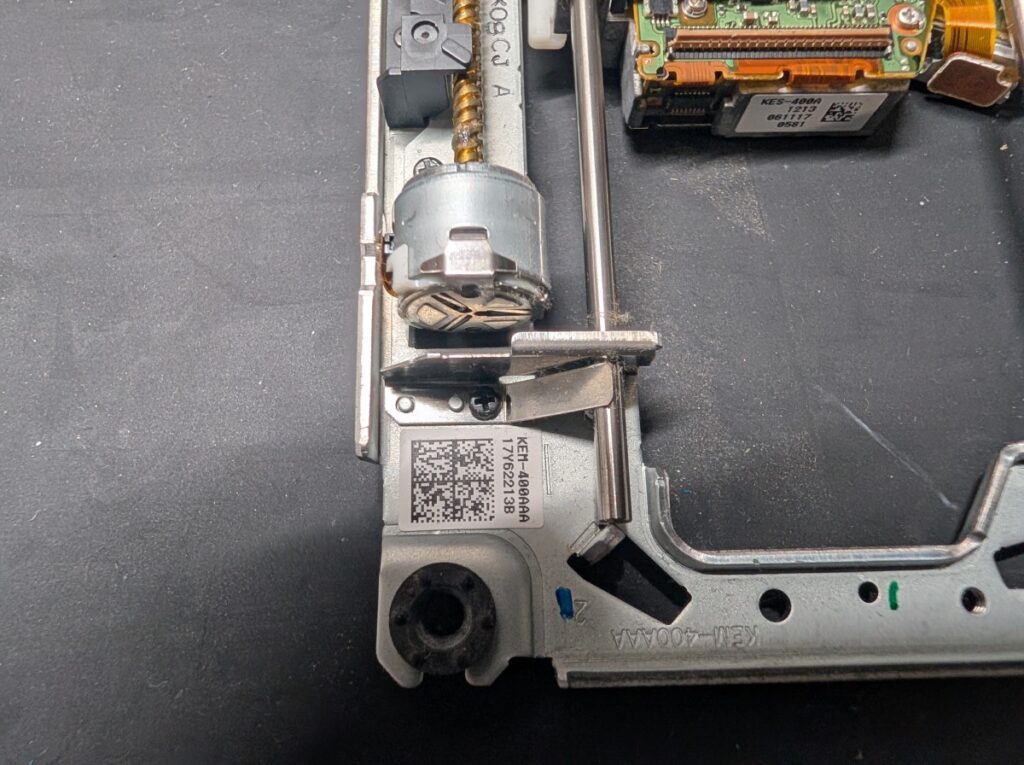

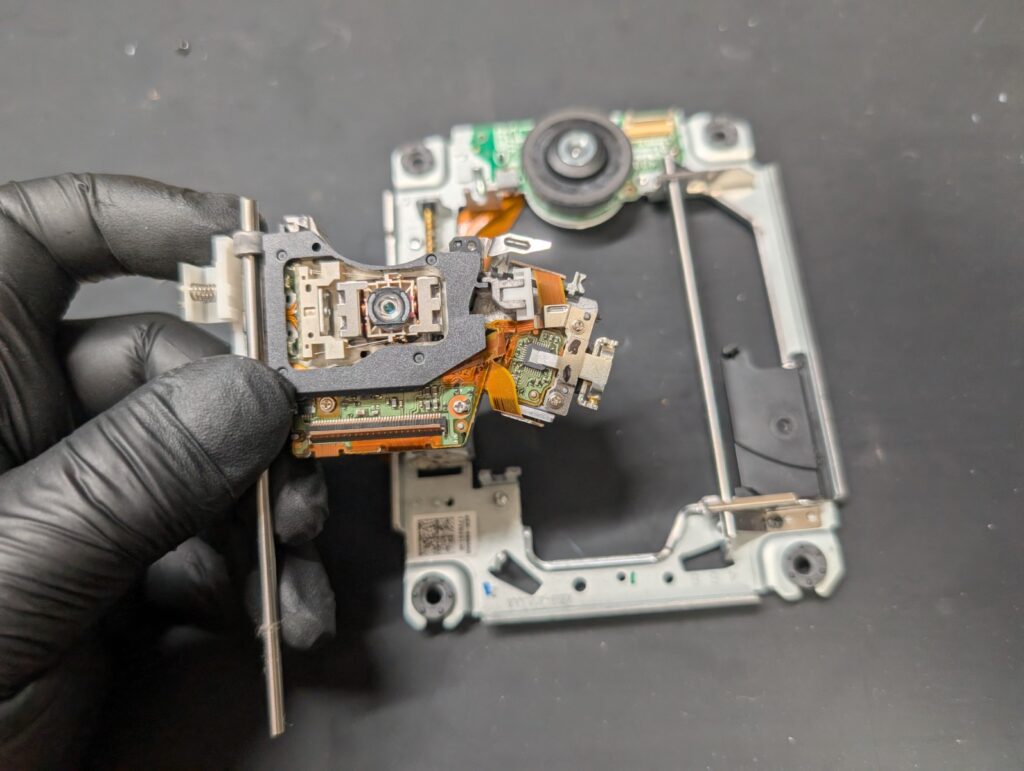

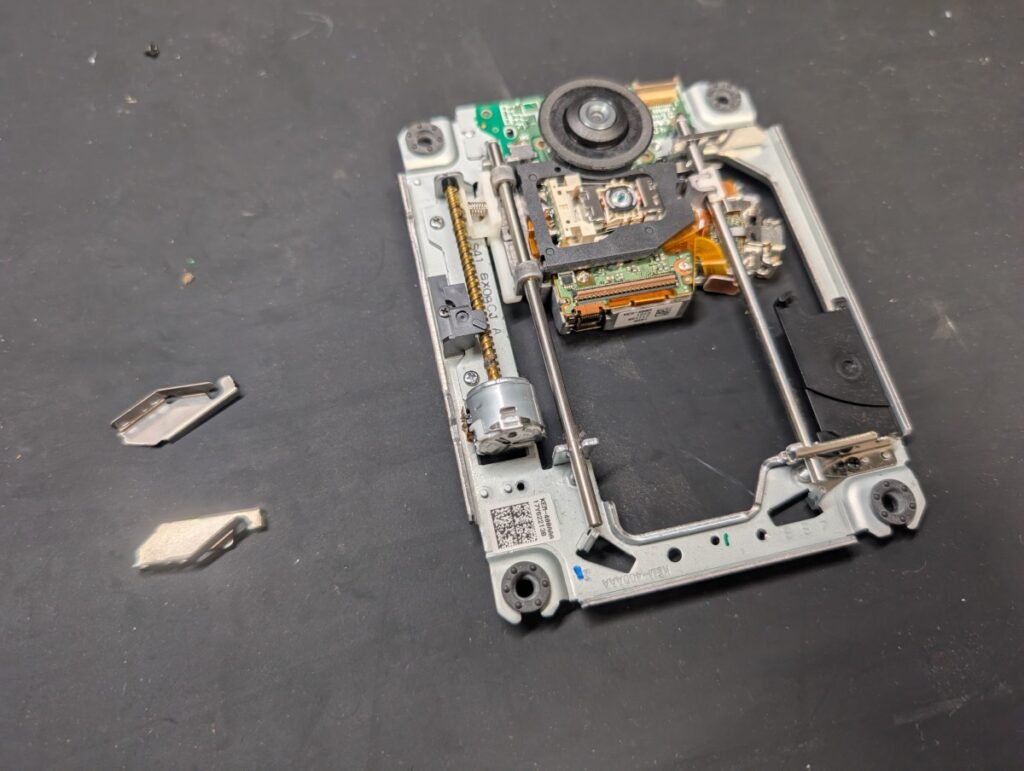

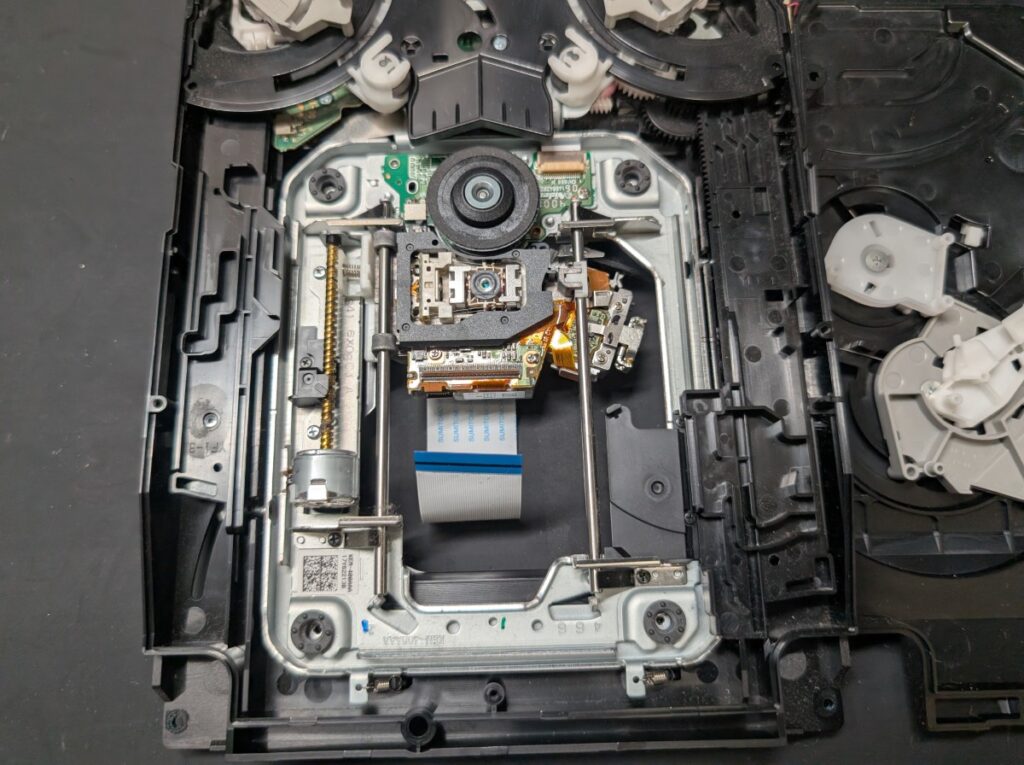

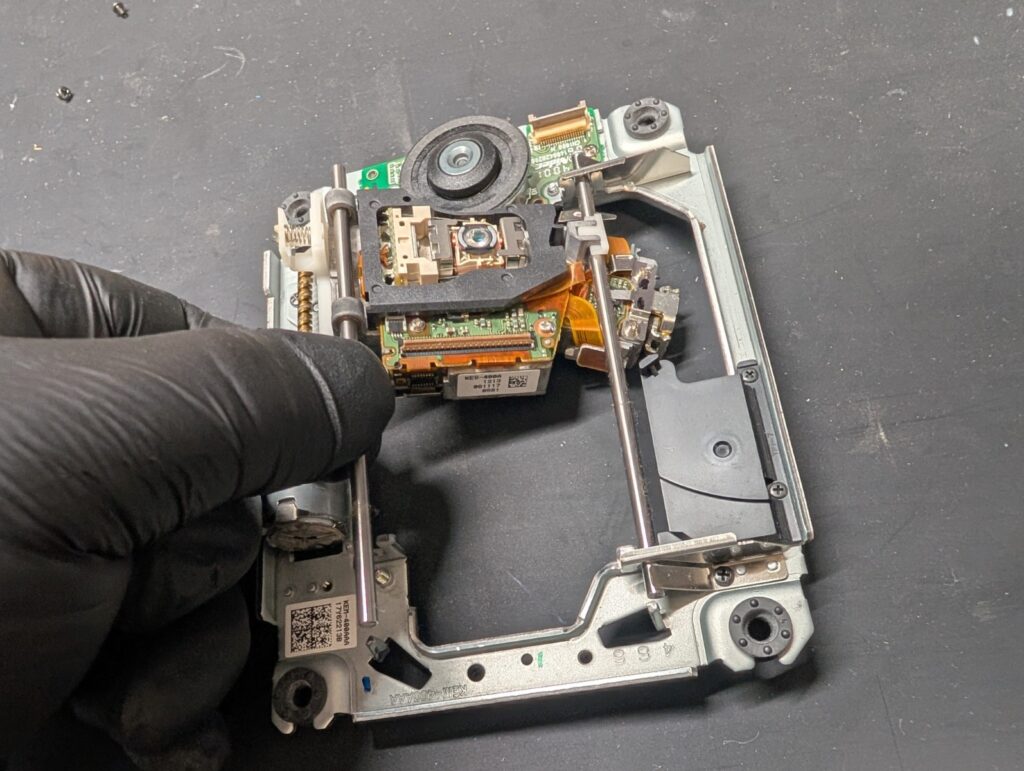

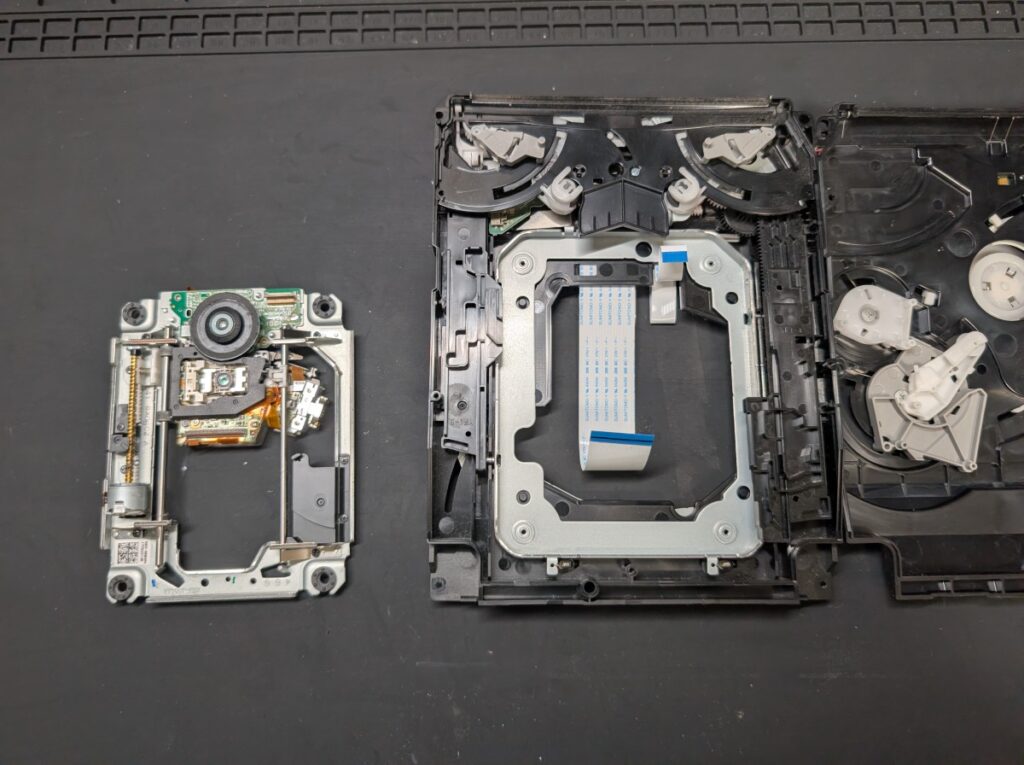

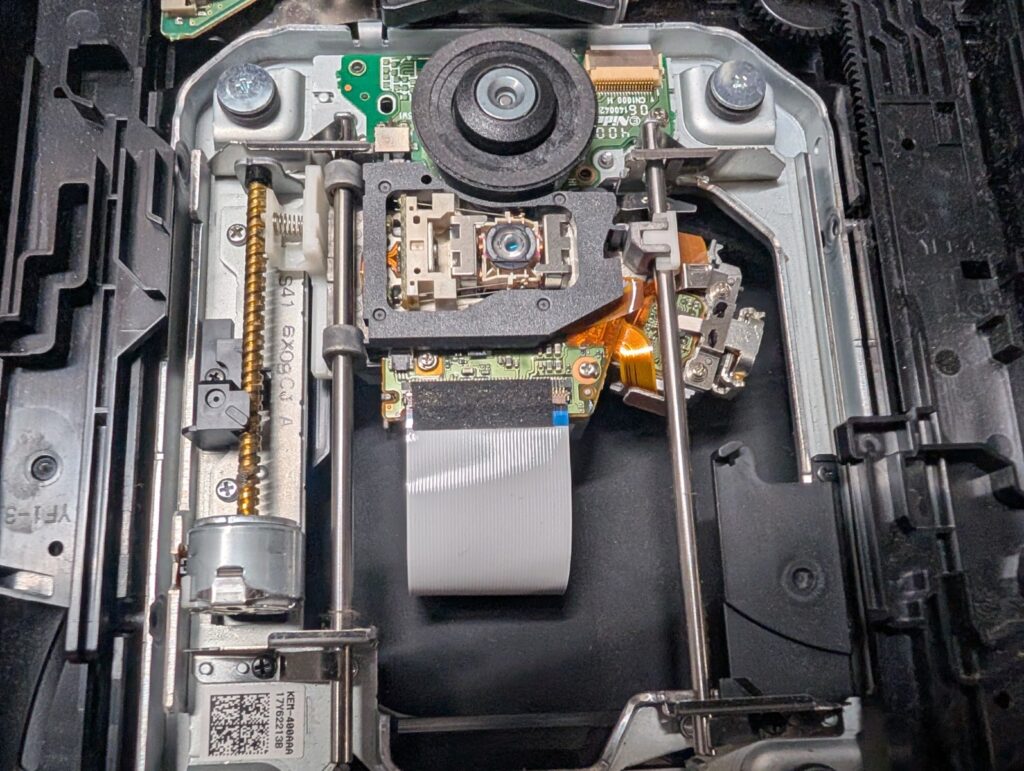

ピックアップレンズの交換

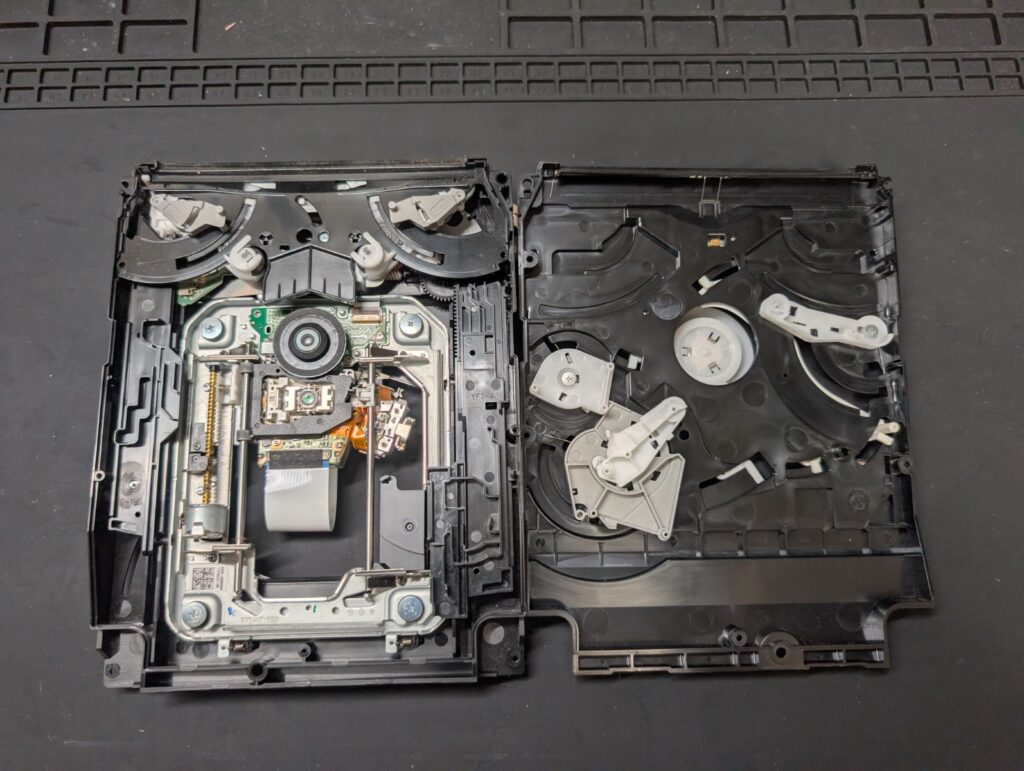

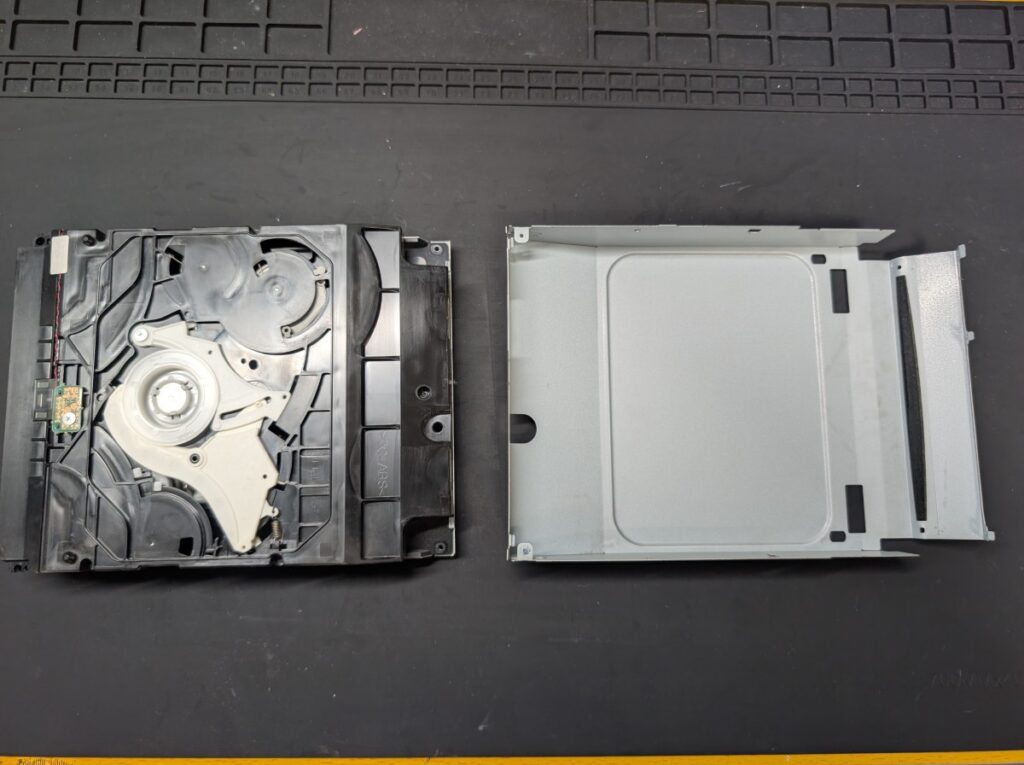

画像のようにドライブを開封します。

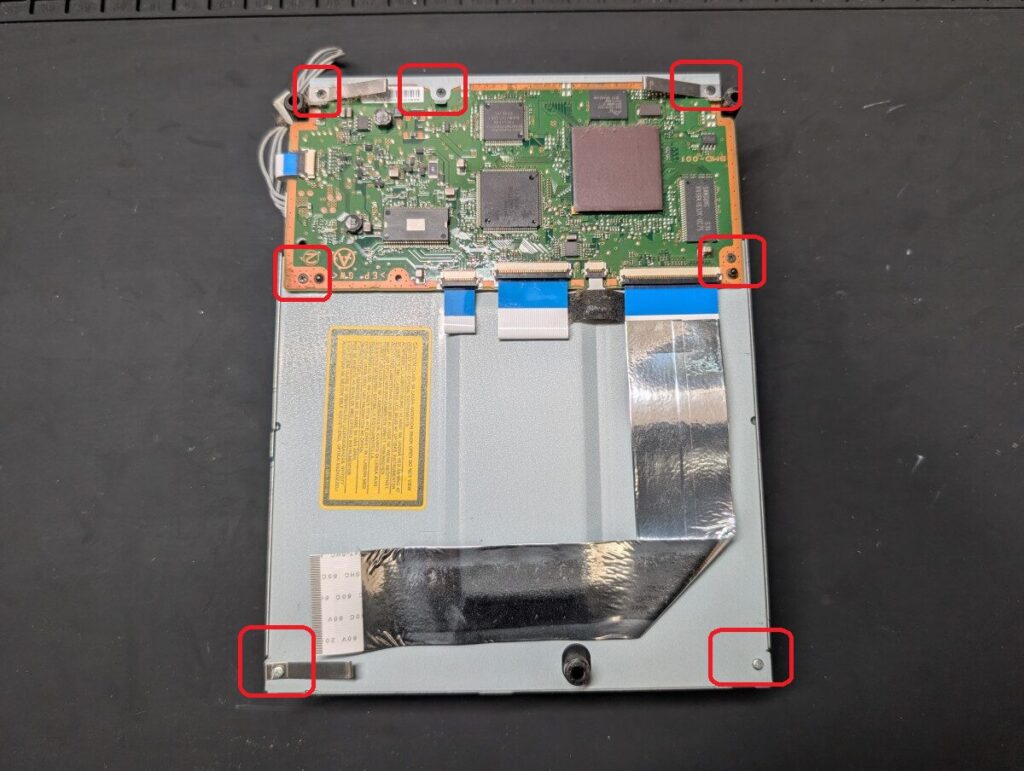

周りのネジ4本で固定されています。

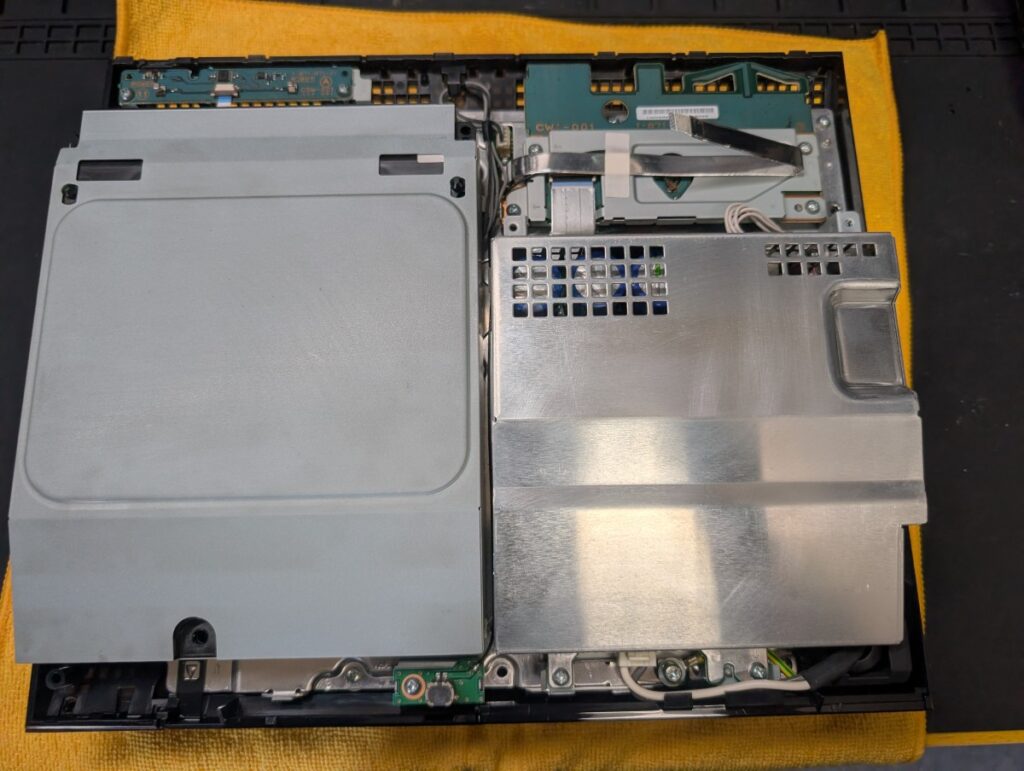

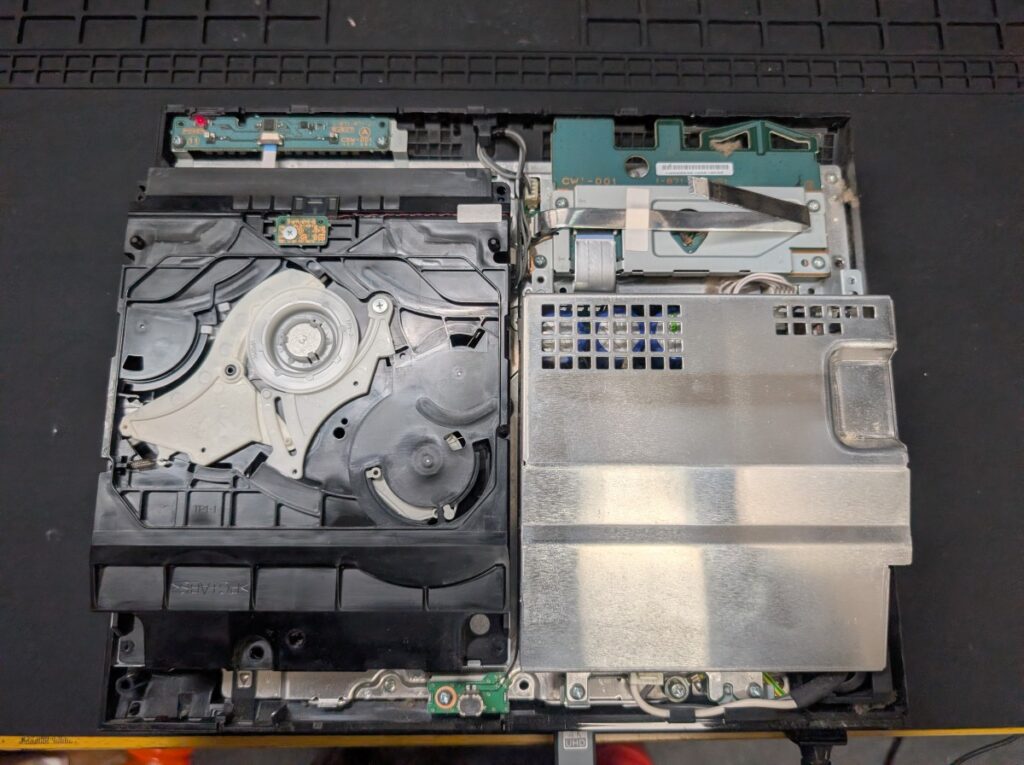

組み立てと動作確認

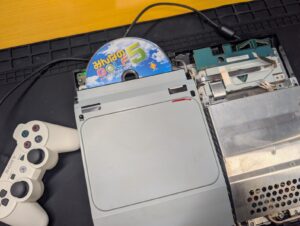

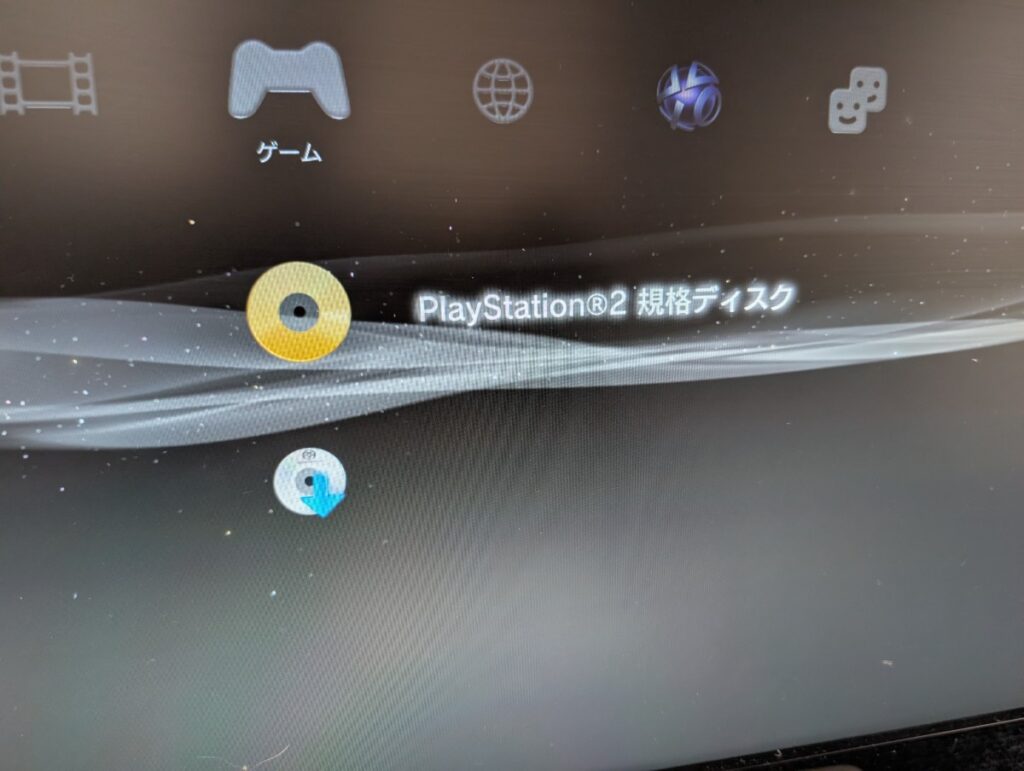

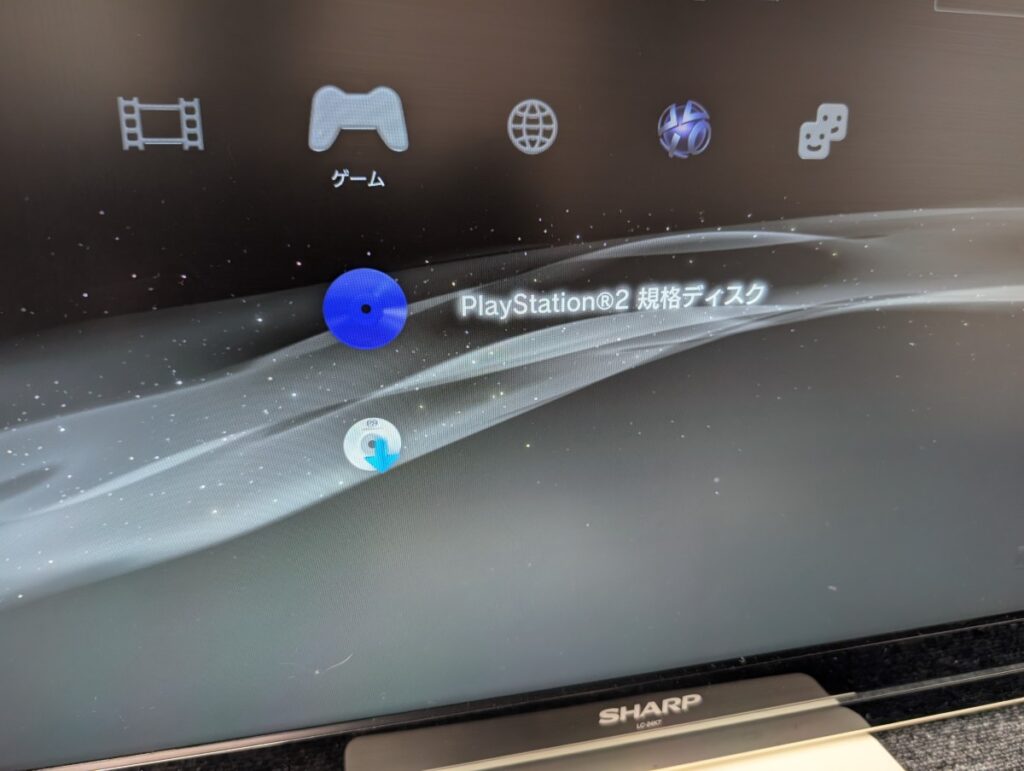

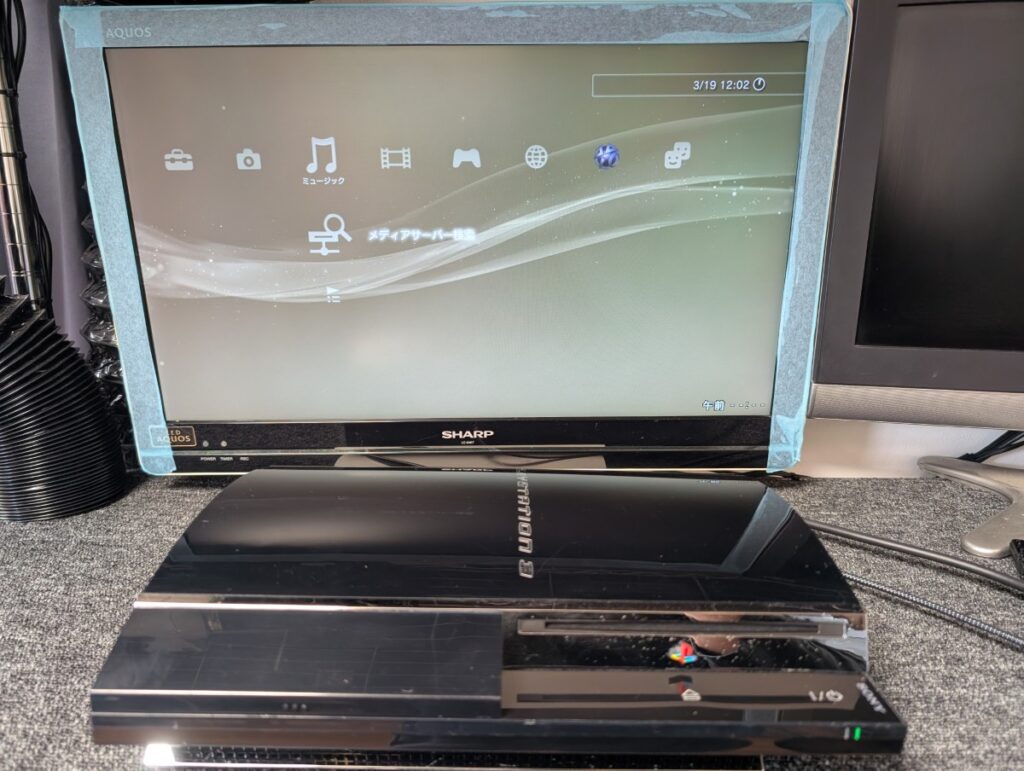

動作確認を行います。

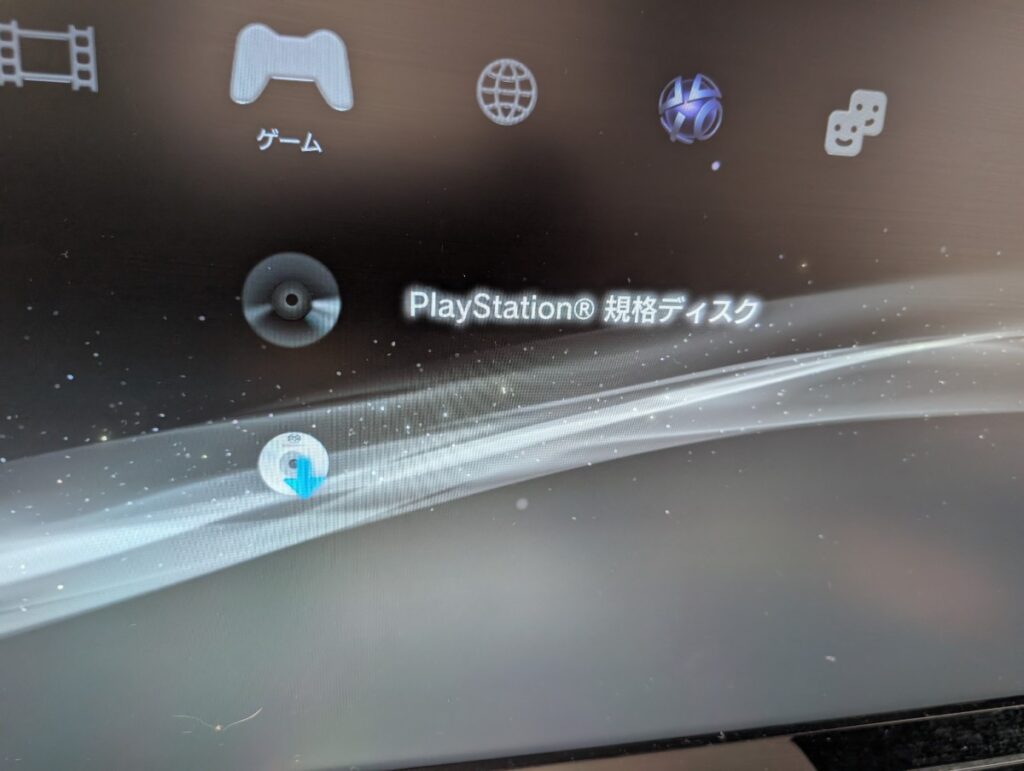

PS3規格ディスク、DVD、CDと読み込み確認を行います。
ピックアップレンズ交換後に発生しやすい不具合
CECHA00のピックアップレンズ交換後に発生しやすい不具合としては、
以下のような症状があります。
・ディスクが取り込まれない
・ディスクは取り込まれるが、最後まで入りきらず異音がして読み込めない
・ディスクが回転しない、読み込みできない
・一部のディスクのみ読み込めない
これらの症状が発生している場合、
ディスクドライブの組み立てミスや、基板への接続不良、
コネクター端子の破損、ドライブ基板の故障などが考えられます。
原因の特定が難しい場合や、作業が途中で止まってしまった場合は、
当社にて点検・修理対応を行っておりますので、
お見積りページよりご相談ください。
