上画面が真っ暗な状態で、ヒンジ部分の外装が破損しており、
上画面を固定できないDS Liteの修理をご依頼いただきました。

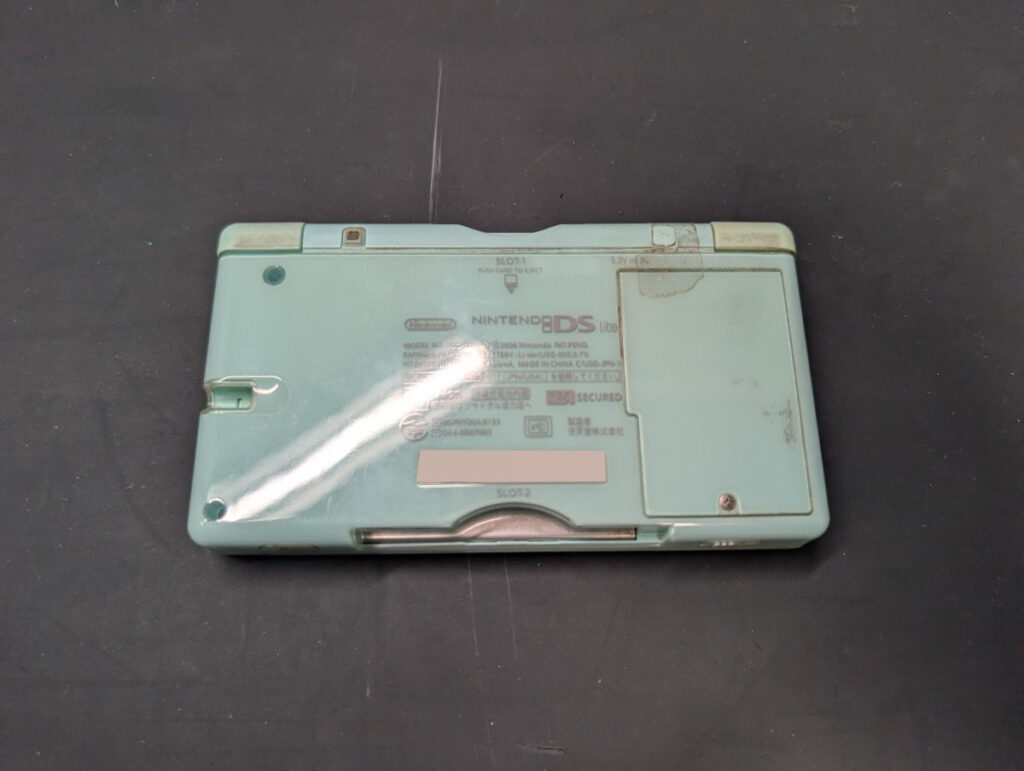

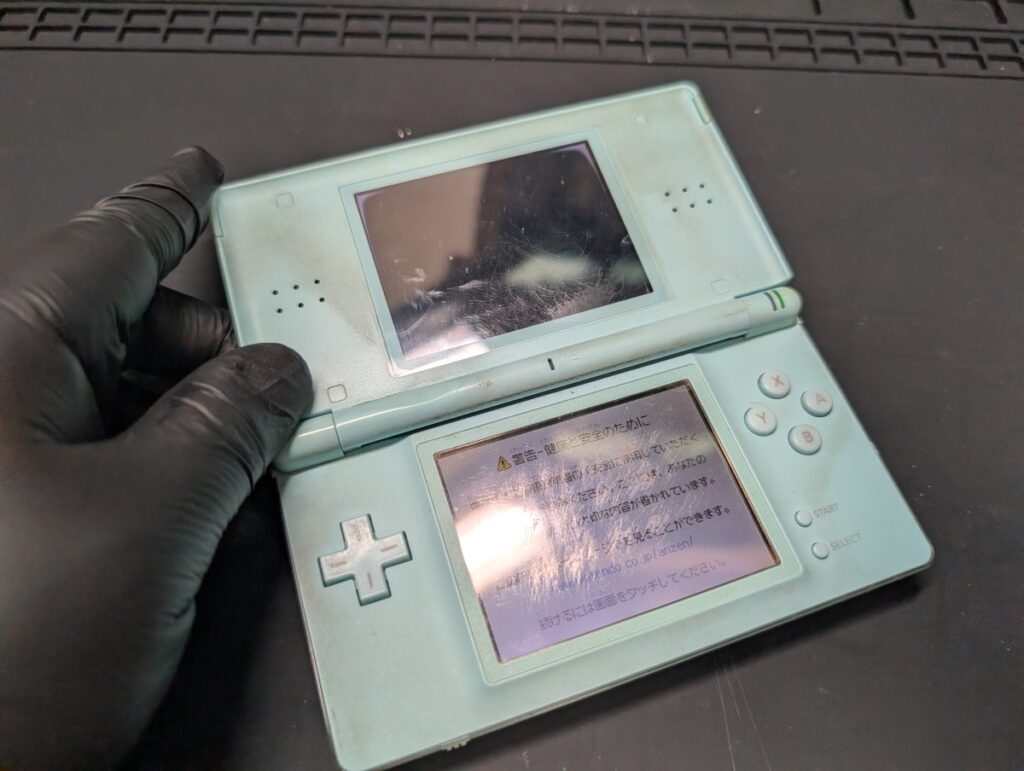

お預かり時の状態
上画面のほぼ全体が黒く変色しており、
外装の破損により、上画面の角度を保持できない状態となっていました。

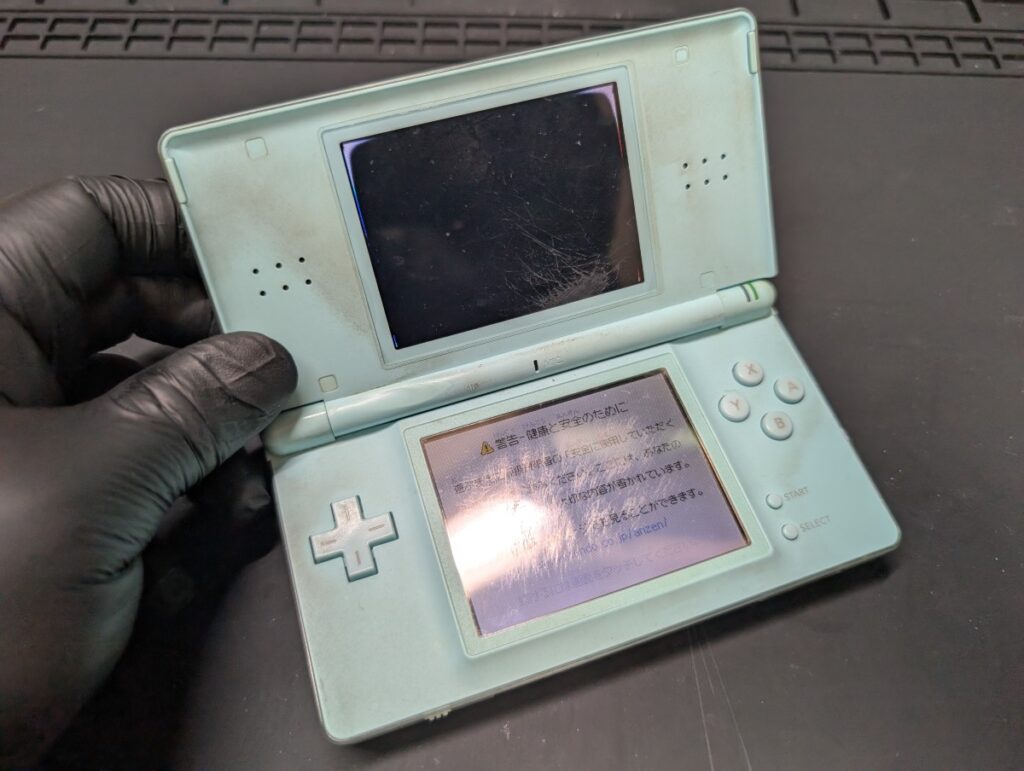

上画面が真っ黒でした。

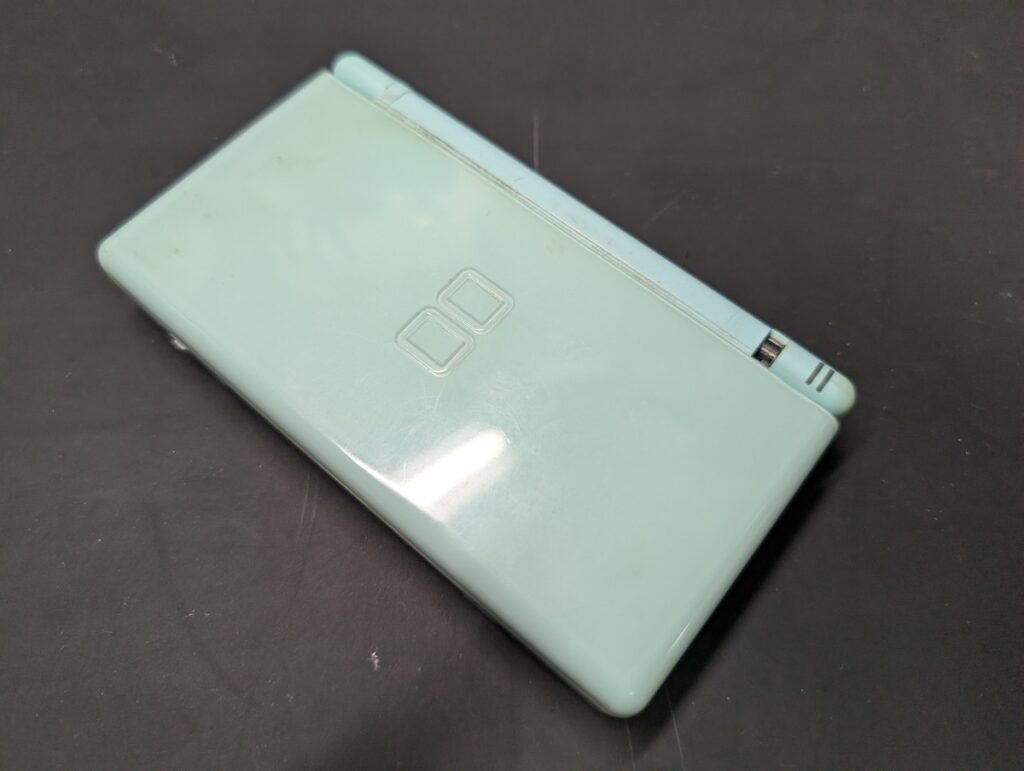

開閉角度が固定されない状態でした。
DS Liteの上画面が黒く変色する原因は？
DSLiteにおいて、
上画面の故障で多い症状としては、
・上画面の隅が白くなり、表示が薄くなる
・上画面に黄ばみや変色がある
・上画面がチラつく
・本体は起動するが上画面のみ表示されない
・上画面に黒ずみが発生し、徐々に広がる
などの症状が多く発生します。
これらの症状が発生する原因として、
・上画面液晶の故障や劣化
・メイン基板の故障
・ヒンジ破損による液晶ケーブルの断線や接触不良
などが考えられます。
黒ずみや黄ばみ、白濁りなど、
画面自体へ変色が発生している場合は、
液晶そのものの故障や劣化であることが多く、
画面のチラつきや、まったく映らない症状については、
基板や液晶ケーブル側の故障で発生するケースがあります。
今回お預かりしたDSLiteでは、
最初は小さな黒ずみだったものの、使用を続けるうちに徐々に黒ずみが広がり、
最終的には画面全体が黒く変色してしまったとのことでした。
そのため、
今回は上画面液晶の故障と判断し、液晶交換を行います。
DS Liteの上画面交換と外装修理
今回は、DS Liteの下画面液晶を、
変換ケーブルを使用して上画面へ取り付けた修理事例を紹介します。
メリットとしては、下画面液晶の方が部品価格が安い傾向にあるため、
変換ケーブル代を含めても、通常の上画面液晶を使用するより、
修理費用を少し抑えられる点です。

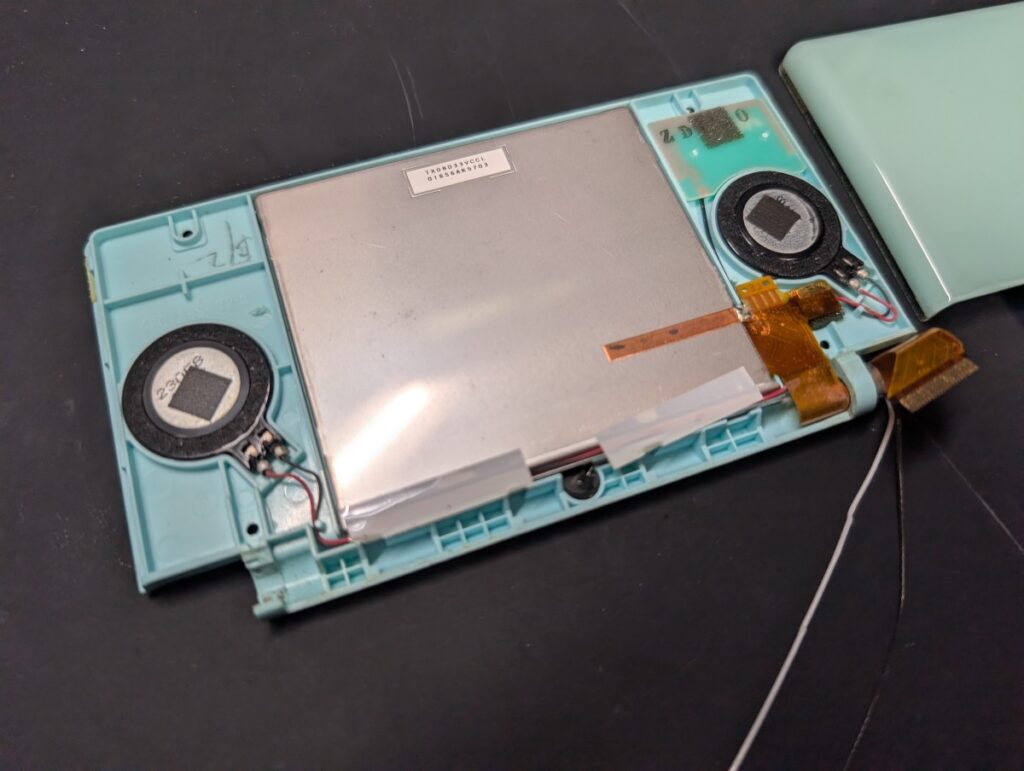

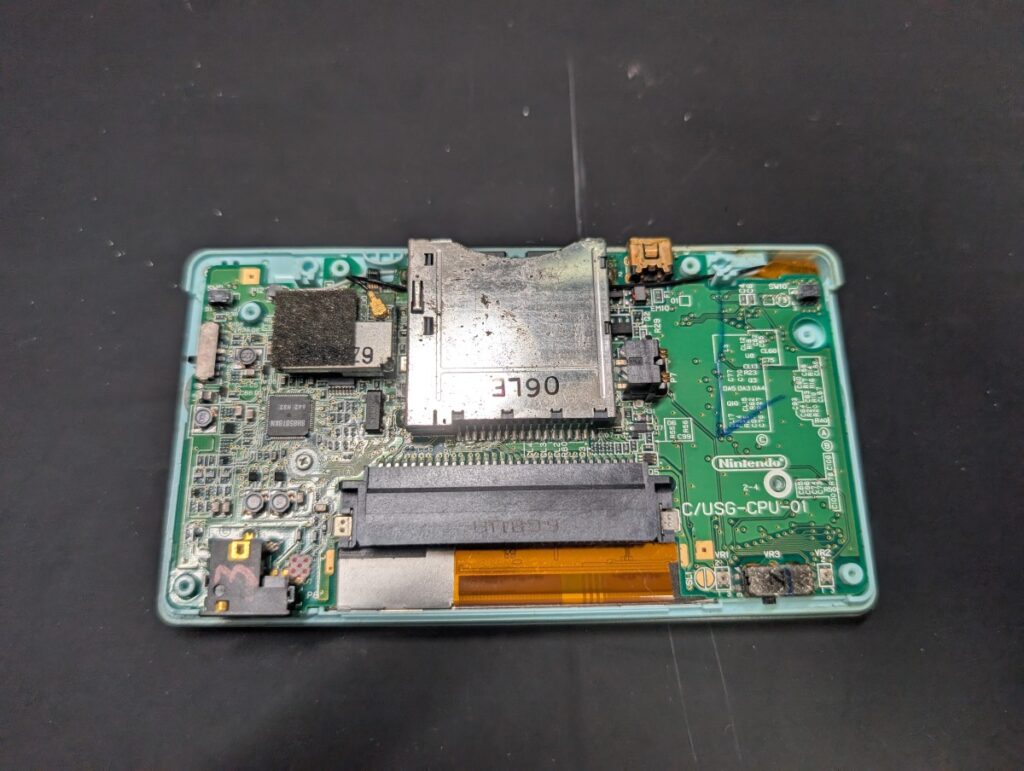

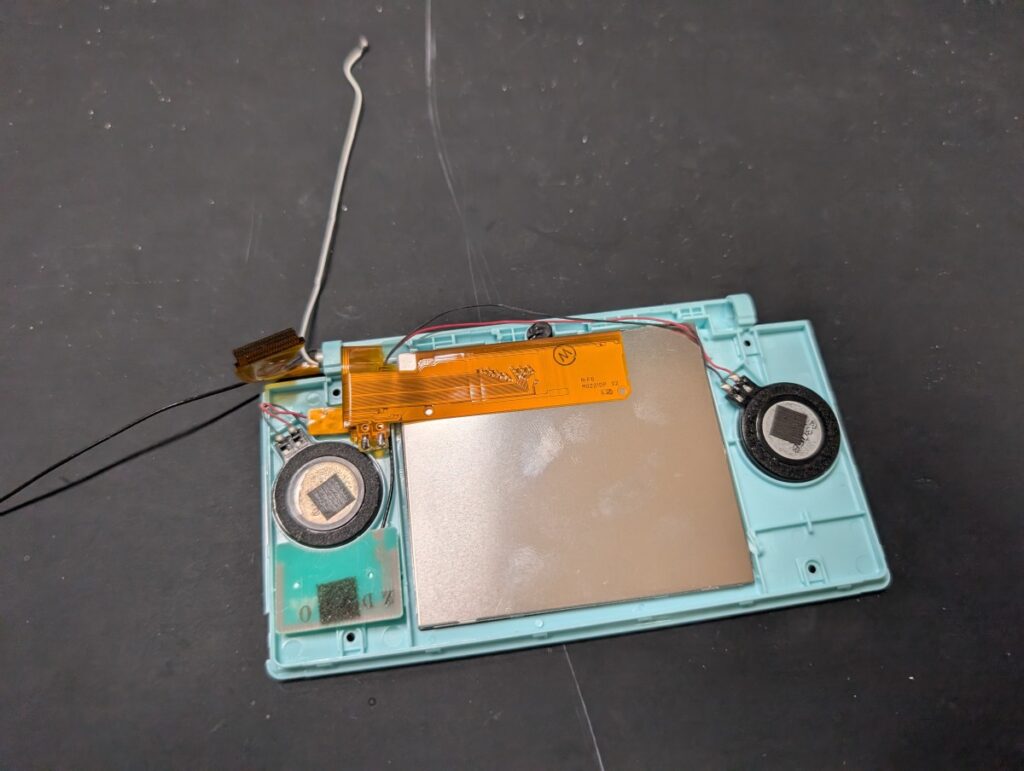

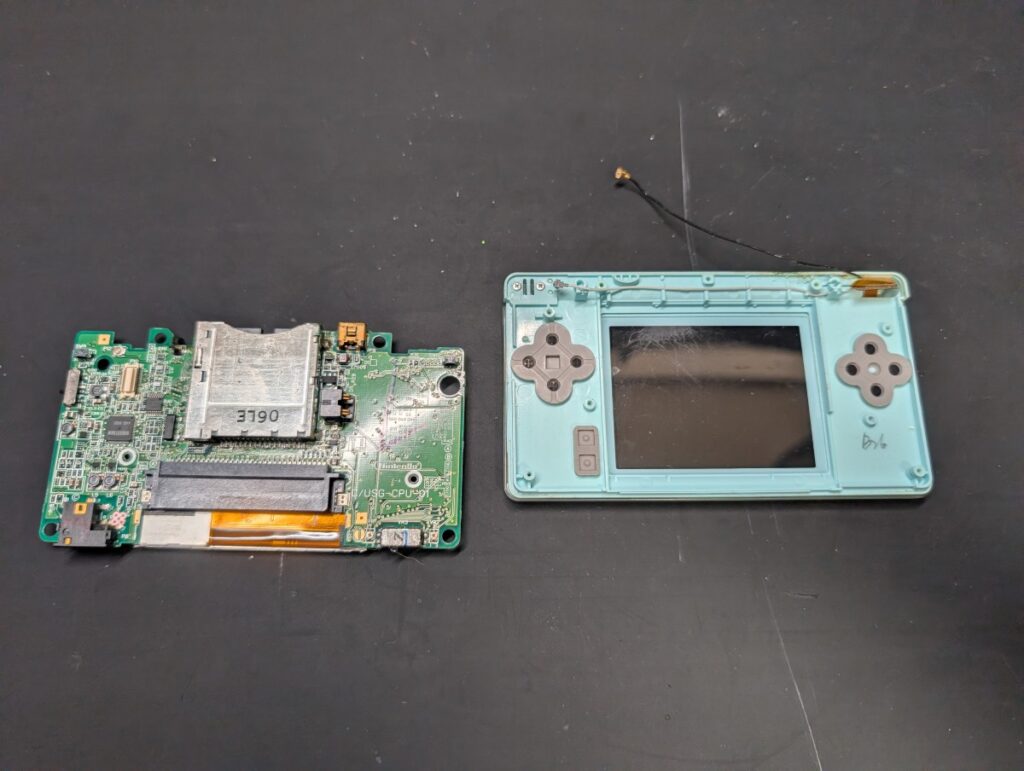

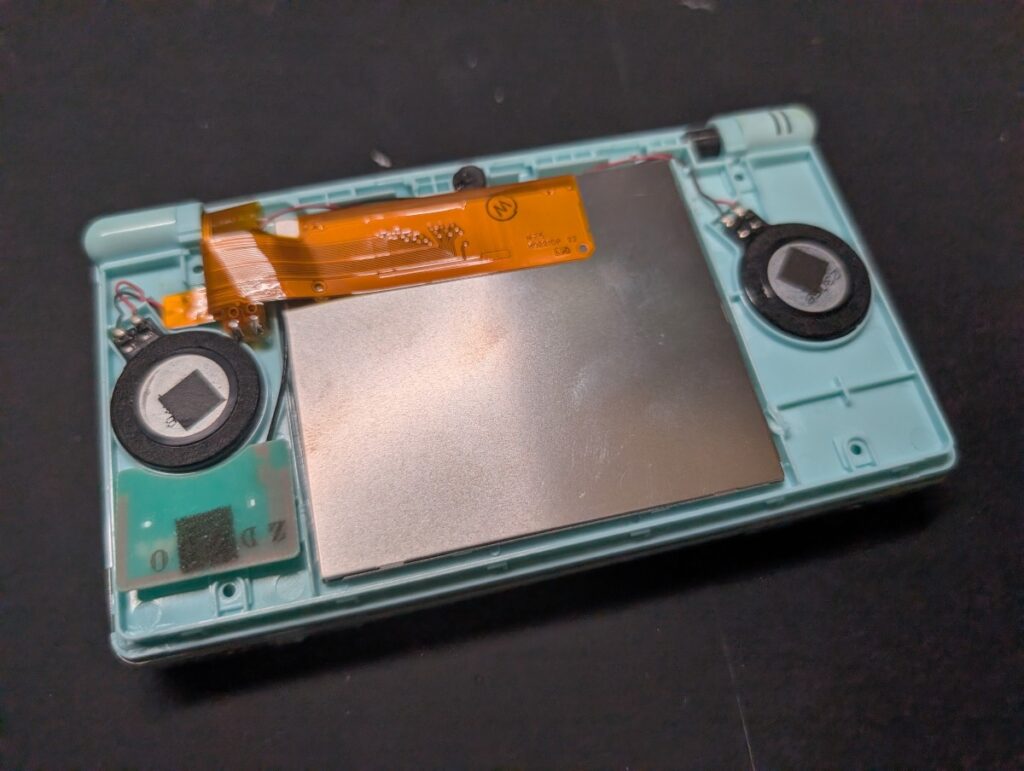

上画面を交換する

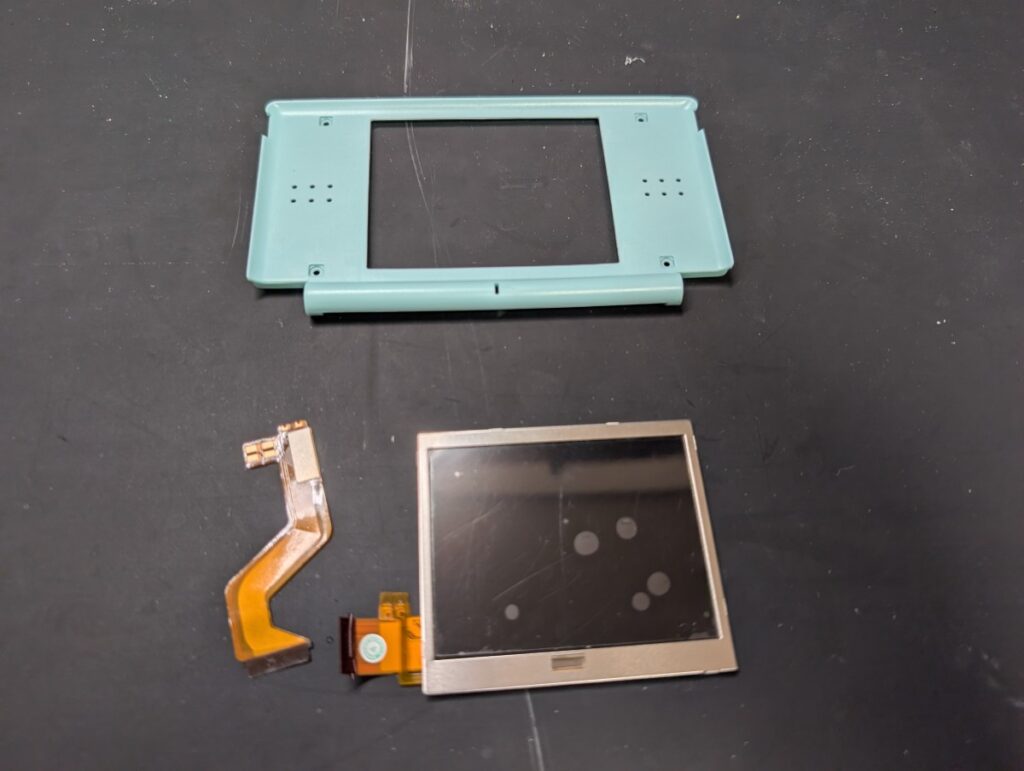

下画面を上画面に流用します。

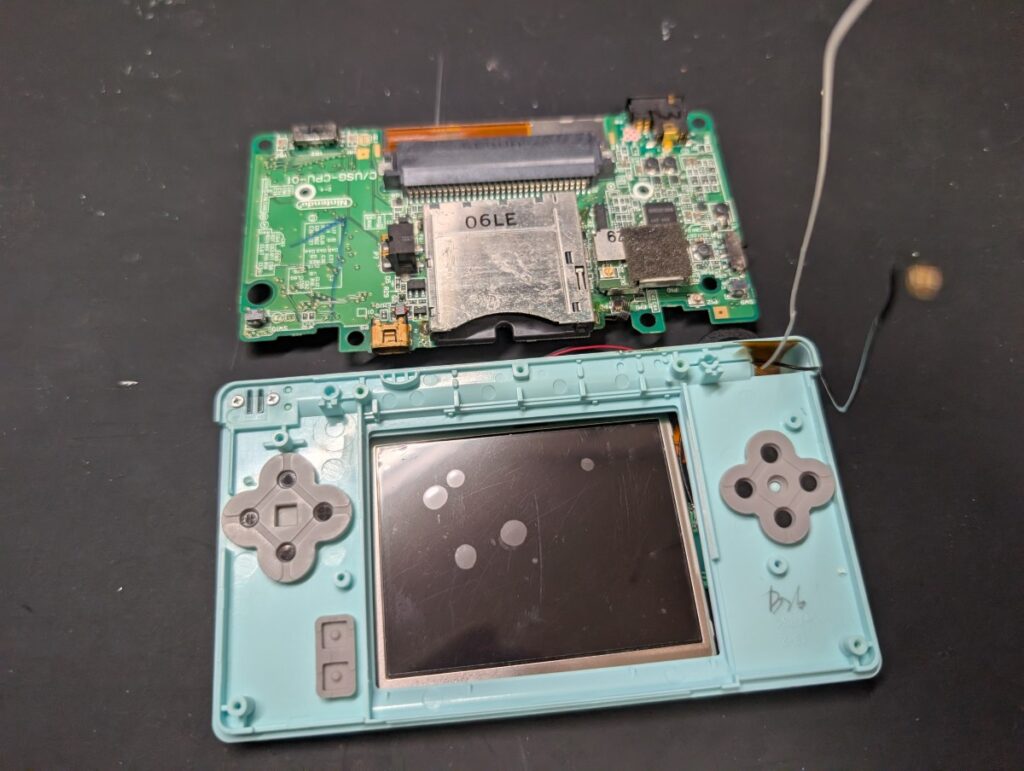

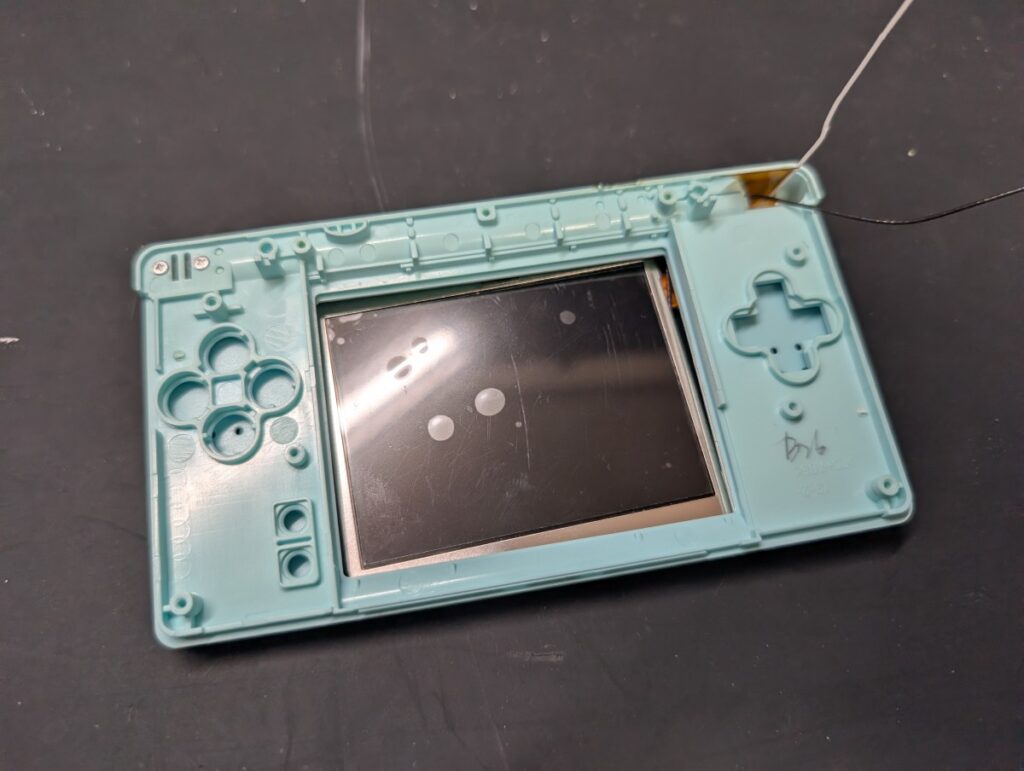

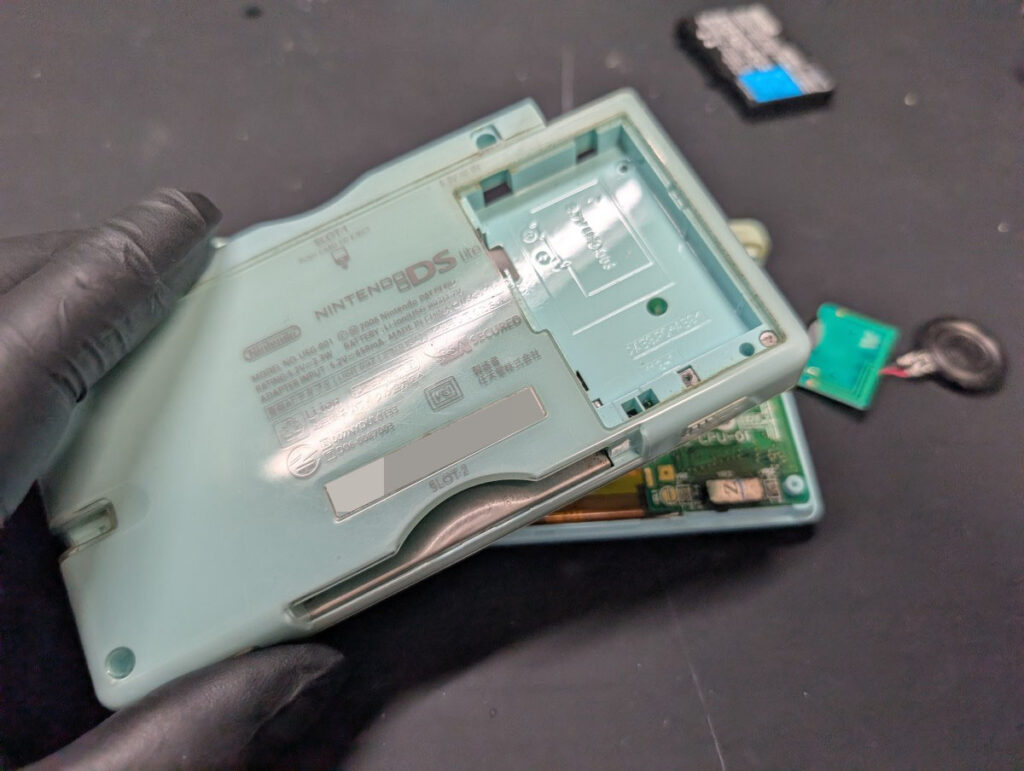

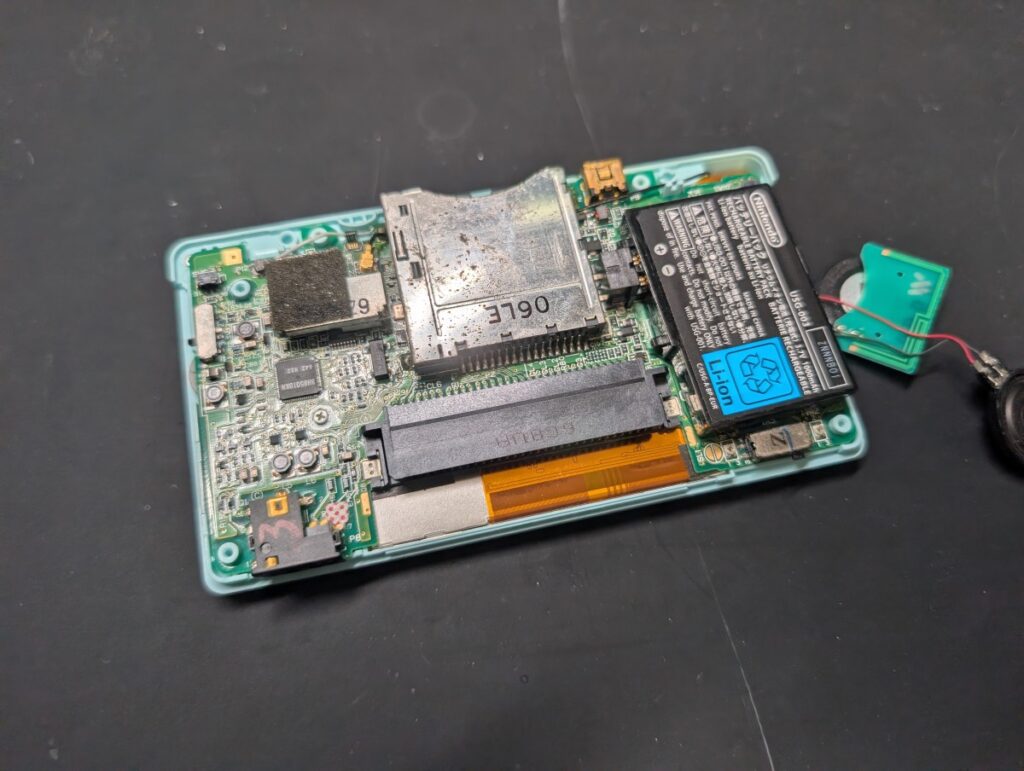

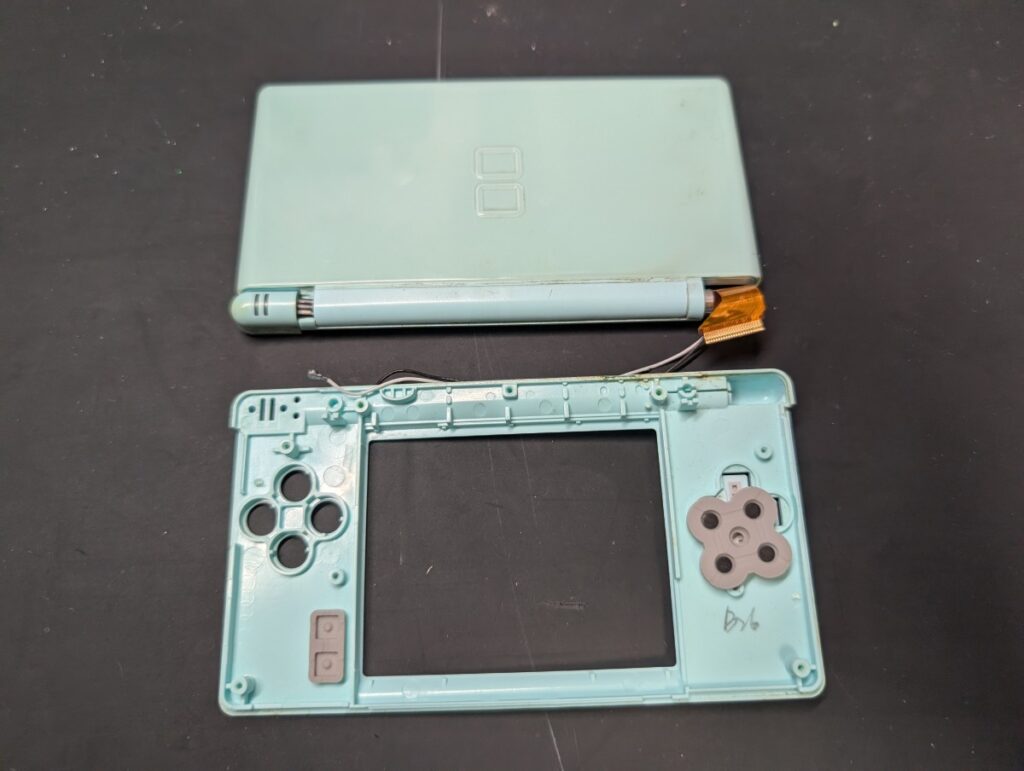

外装修理と組み立て

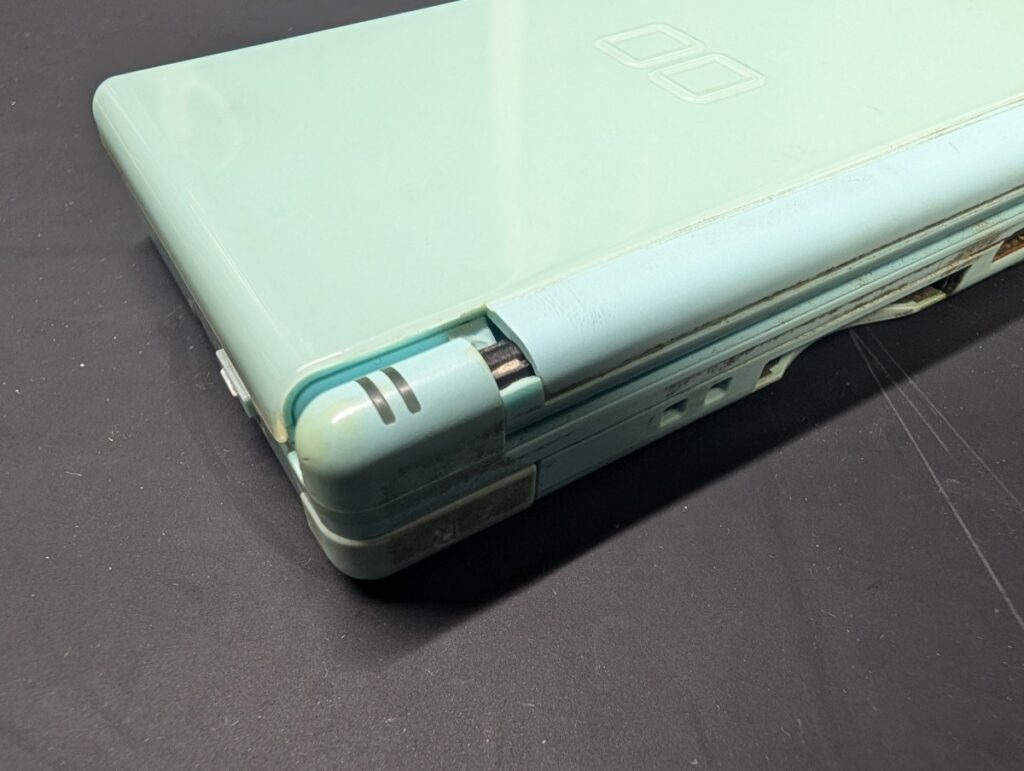

今回破損していたのは、上画面パネル部分の外装で、
ヒンジを固定できない状態となっていました。
DS Liteは、
外装全体を交換することも可能ですが、
流通している外装の多くは社外製部品となります。
社外製外装は、
純正品とまったく同じ質感や精度ではないため、
すべての外装を交換した場合、
・ボタンの押し感が変わる
・ヒンジの開閉が固くなる
・外装同士に隙間ができる
など、さまざまな不具合が発生するケースがあります。
そのため当社では、ご要望がない限り、
破損している部分のみ外装交換を行っております。

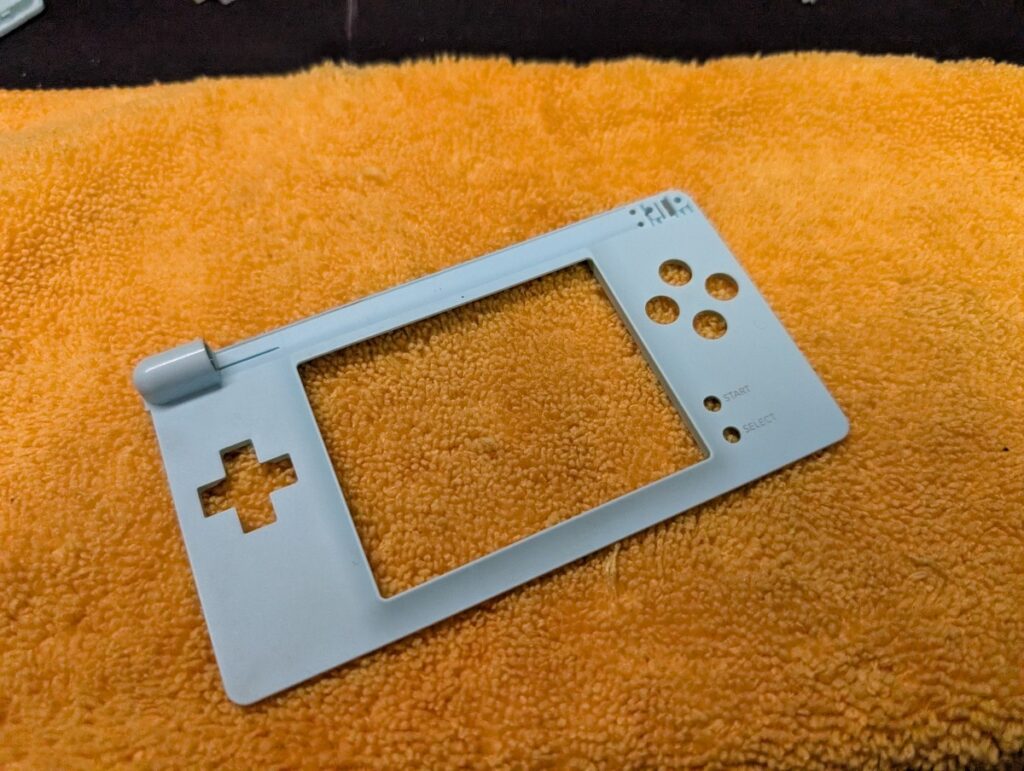

汚れがあったので、洗浄しました。

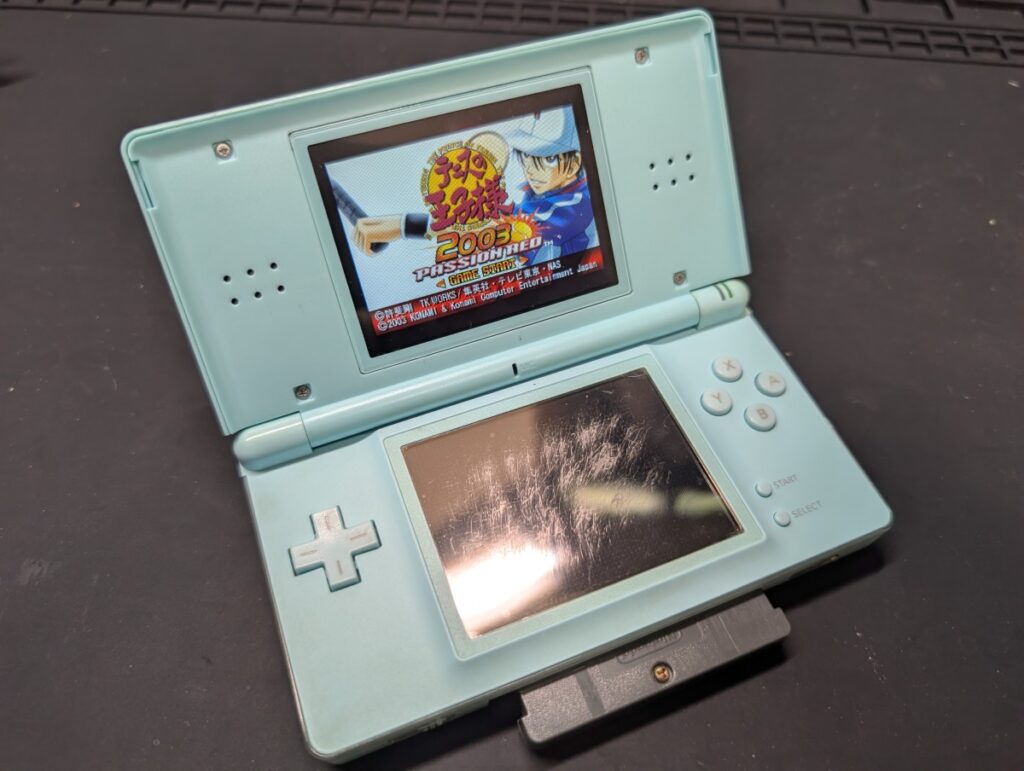

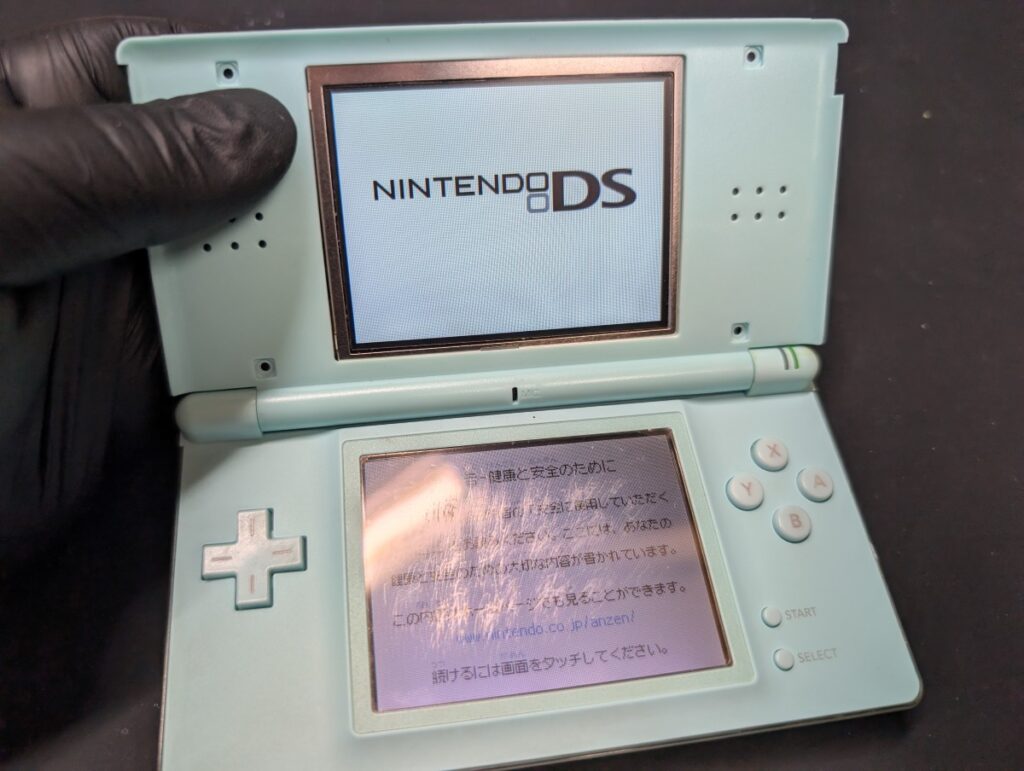

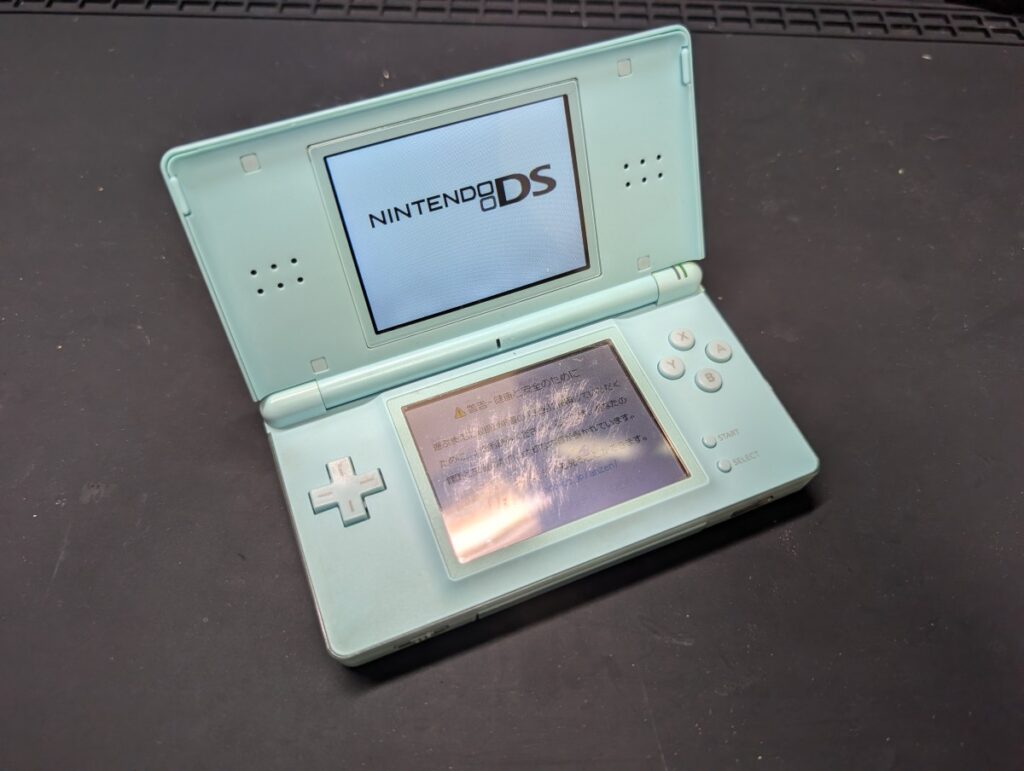

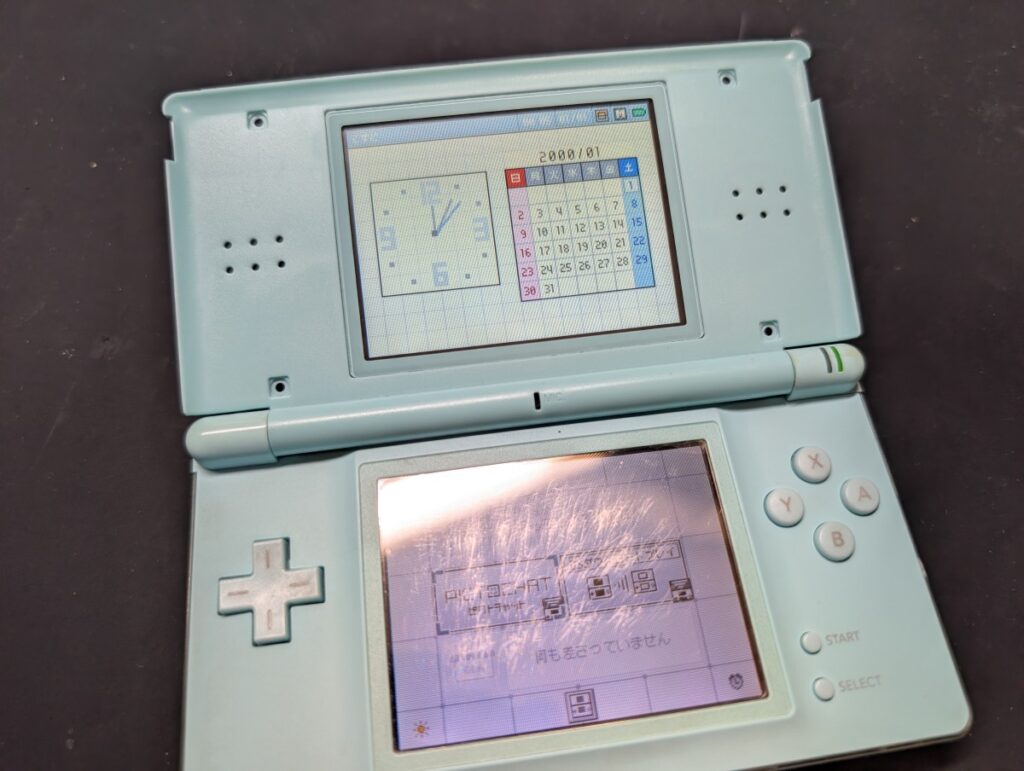

動作確認
画面位置を調整します。
さいごに
今回は、DS Liteの下画面液晶を流用した、
上画面交換の修理事例を紹介しました。
外装破損やボタン不良など、複数の故障が同時に発生している場合は、
修理内容を組み合わせることで、修理費用を少し抑えられるケースがあります。
そのため、今回のような修理方法もおすすめです。
当社では、ボタンの動作不良、タッチパネルのズレ、
誤作動といった不具合の修理も行っております。
DS Liteの修理業者をお探しの方は、一度ご相談ください。
