ゲームキューブがディスクを読み込まない症状の修理事例

ゲームディスクをセットしているにもかかわらず、読み込みが途中で停止し、

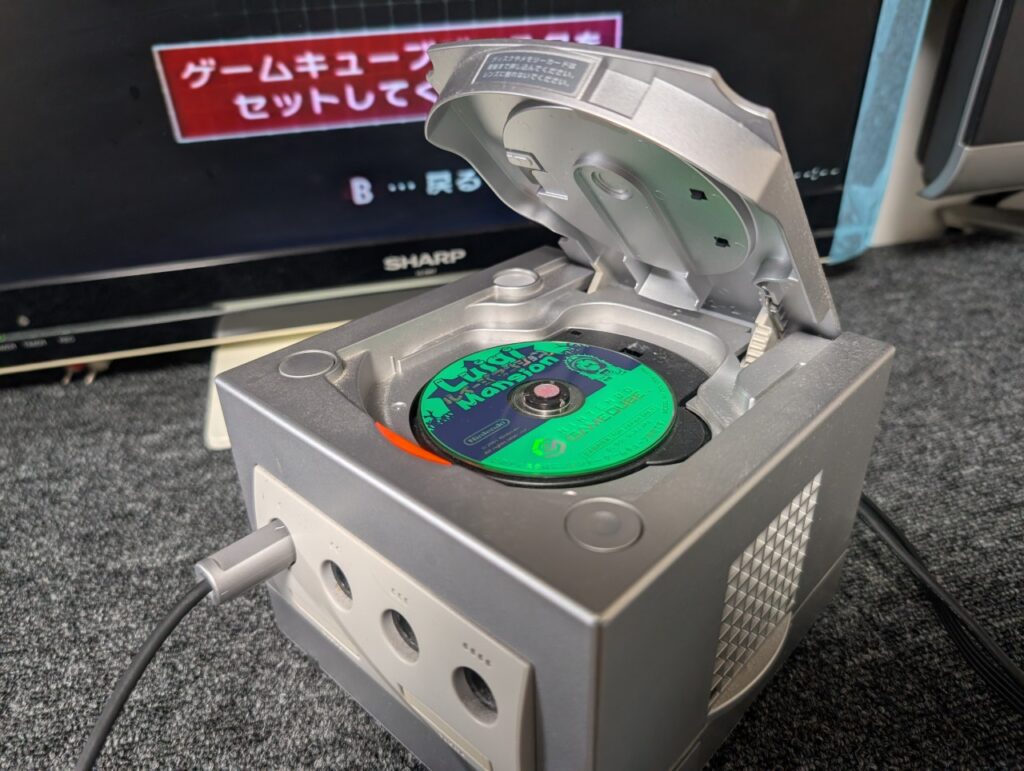

画面上には【ゲームキューブディスクをセットしてください】と表示され、ゲームが開始できない不具合のあるゲームキューブをお預かりしました。

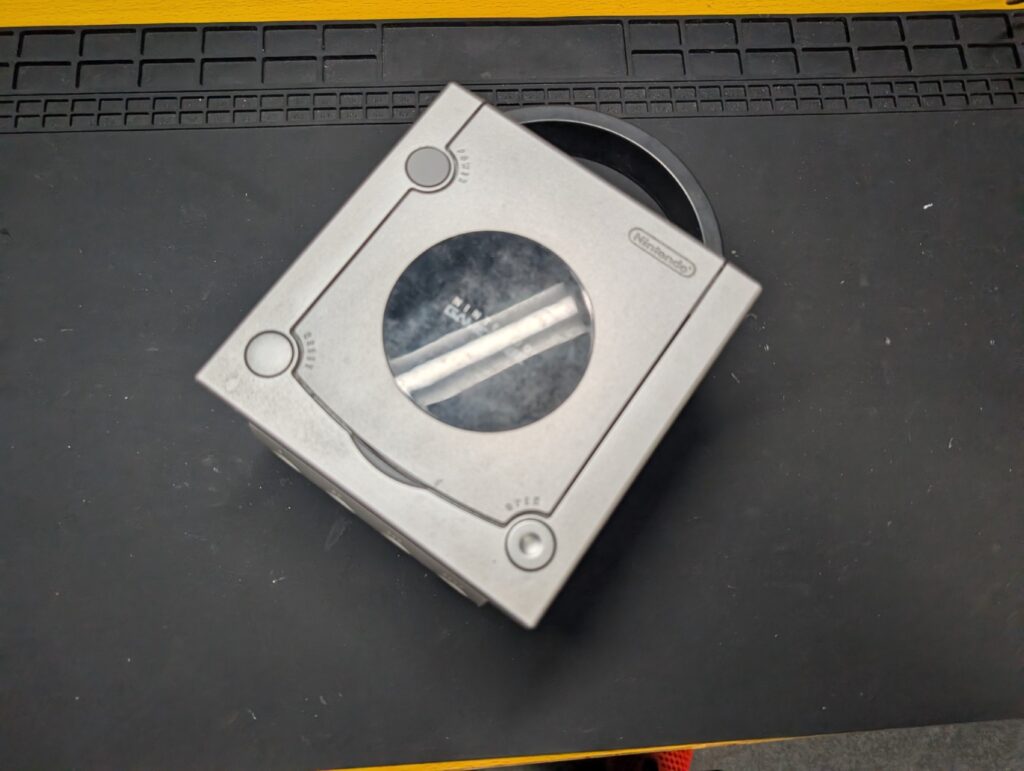

初期点検時の様子

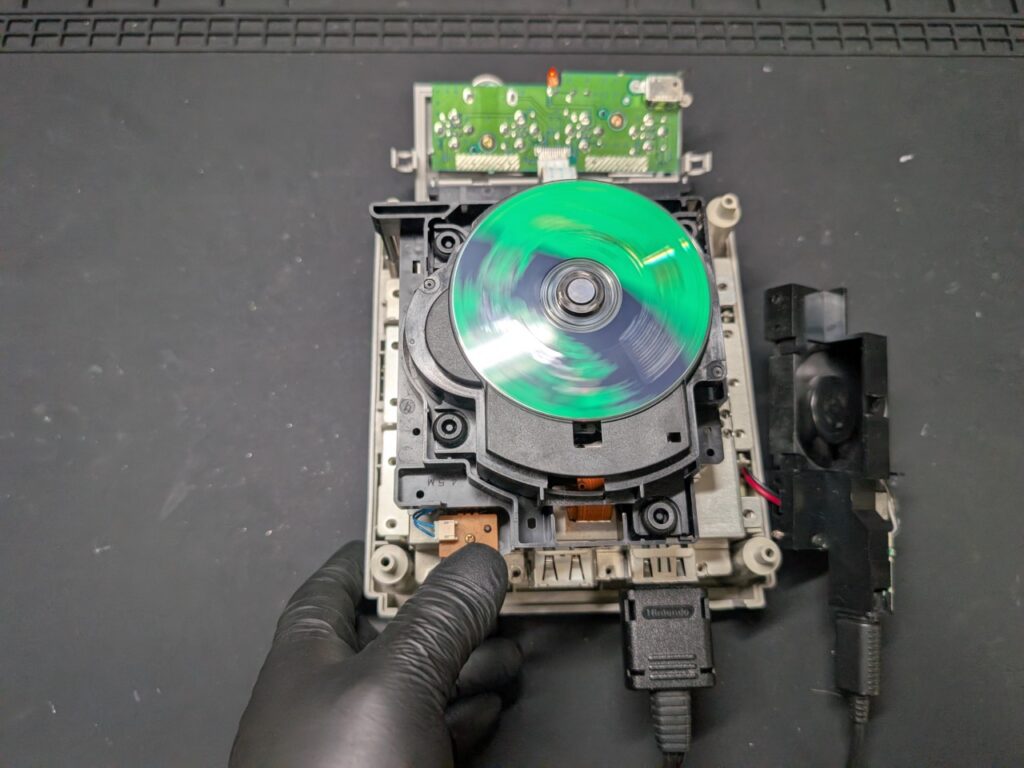

お客様からの申告通り、ゲームディスクの回転が途中で止まり、ゲームが開始できない状態でした。

ディスクを読み込めない原因を調べる

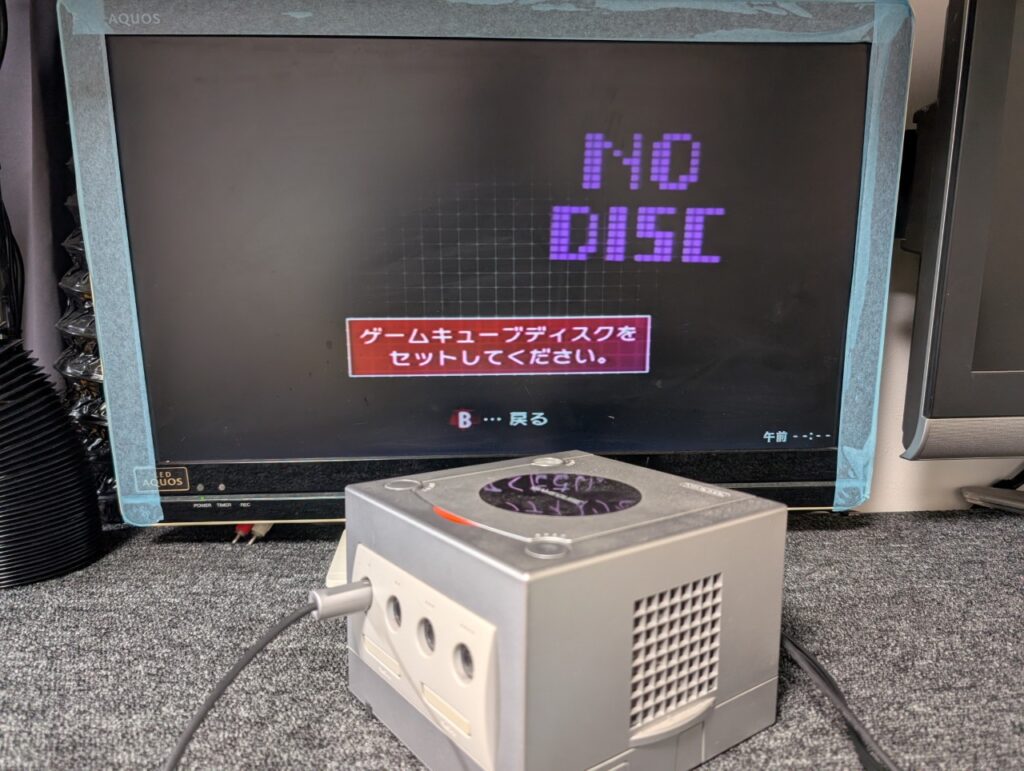

ゲームキューブにおいてディスクの読み込みができずゲームが開始しない場合や、画面上に「NO DISC」と表示される場合、
・ピックアップレンズの故障
・本体基板の故障
などが原因として挙げられます。

最も多い原因としては、ドライブ基板のコンデンサ不良により発生しているケースです。

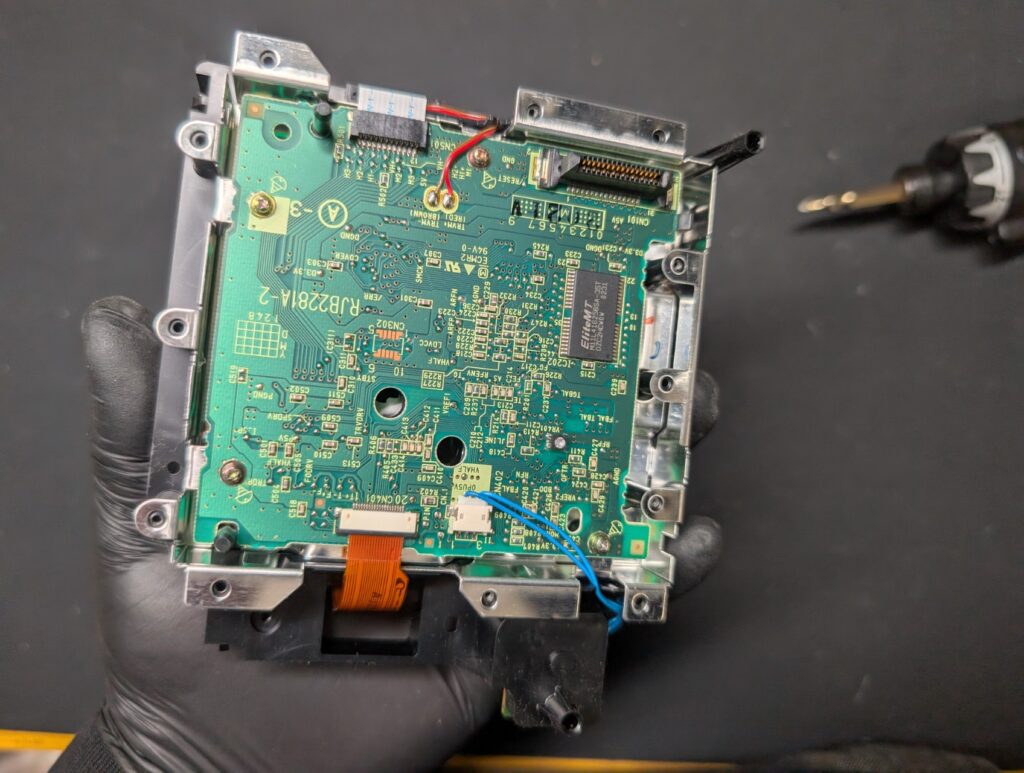

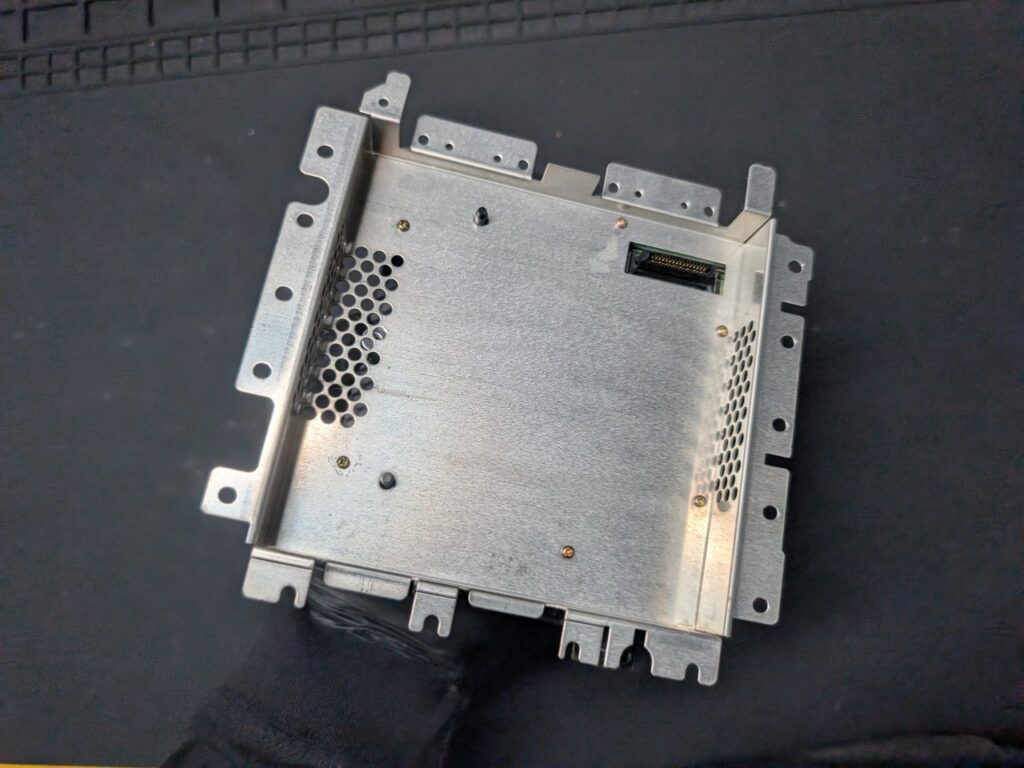

そのため、まず本体を分解し、ドライブ基板のコンデンサの劣化状態を確認しました。

ゲームディスクを読み込みできない原因と修理内容

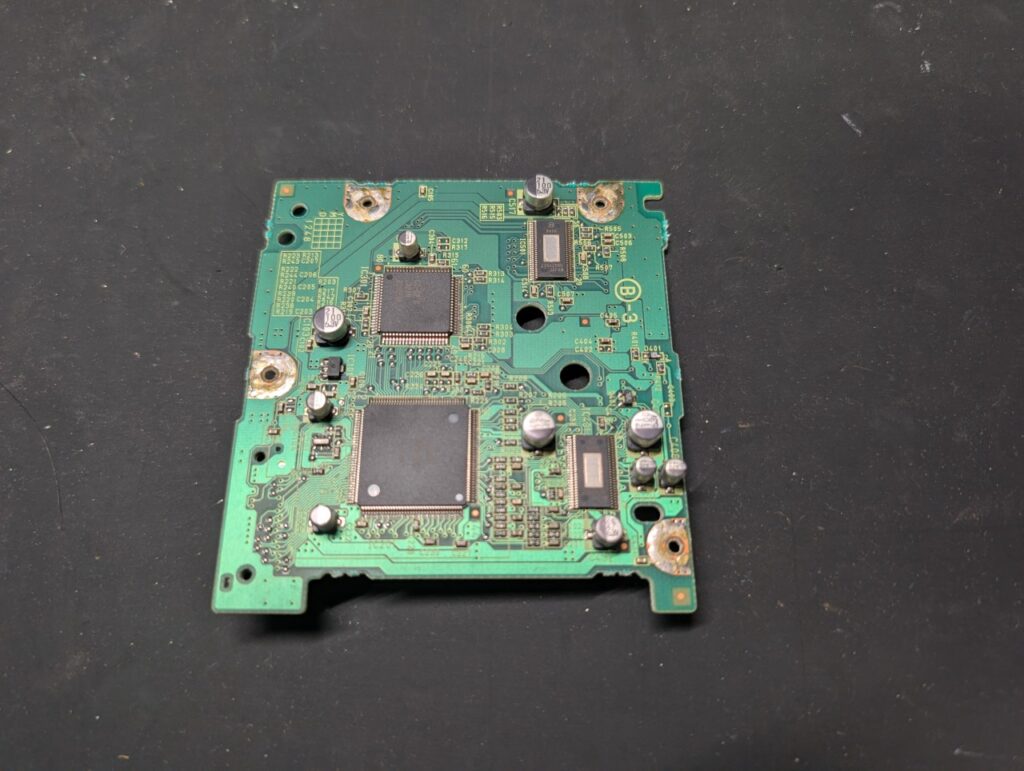

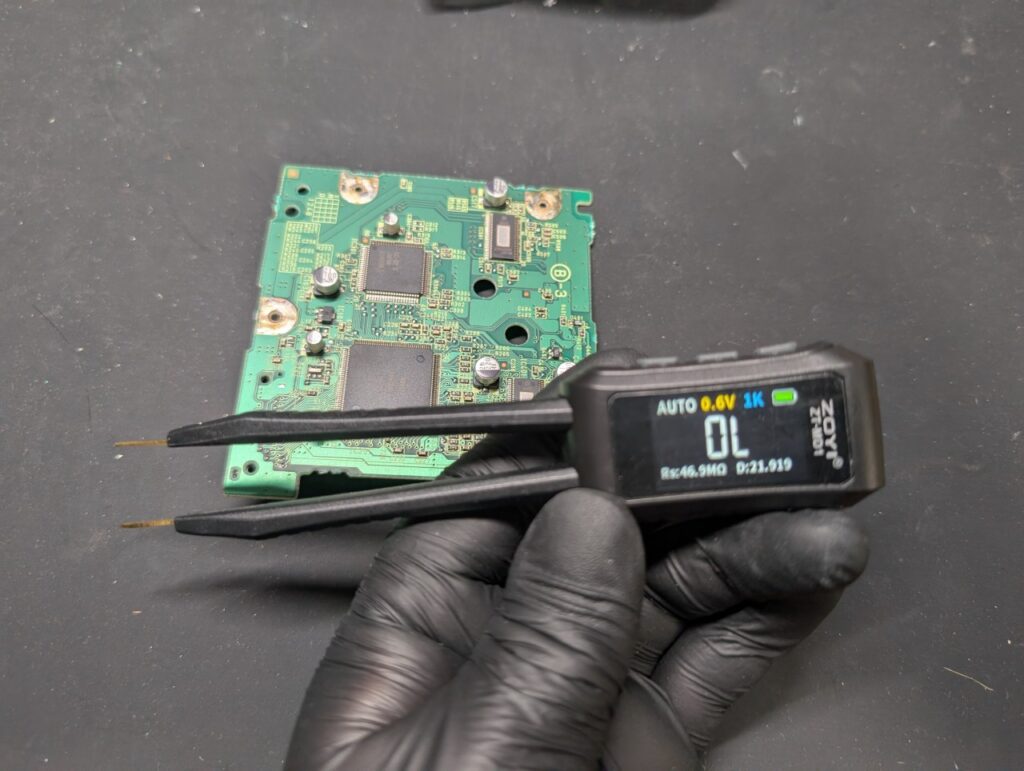

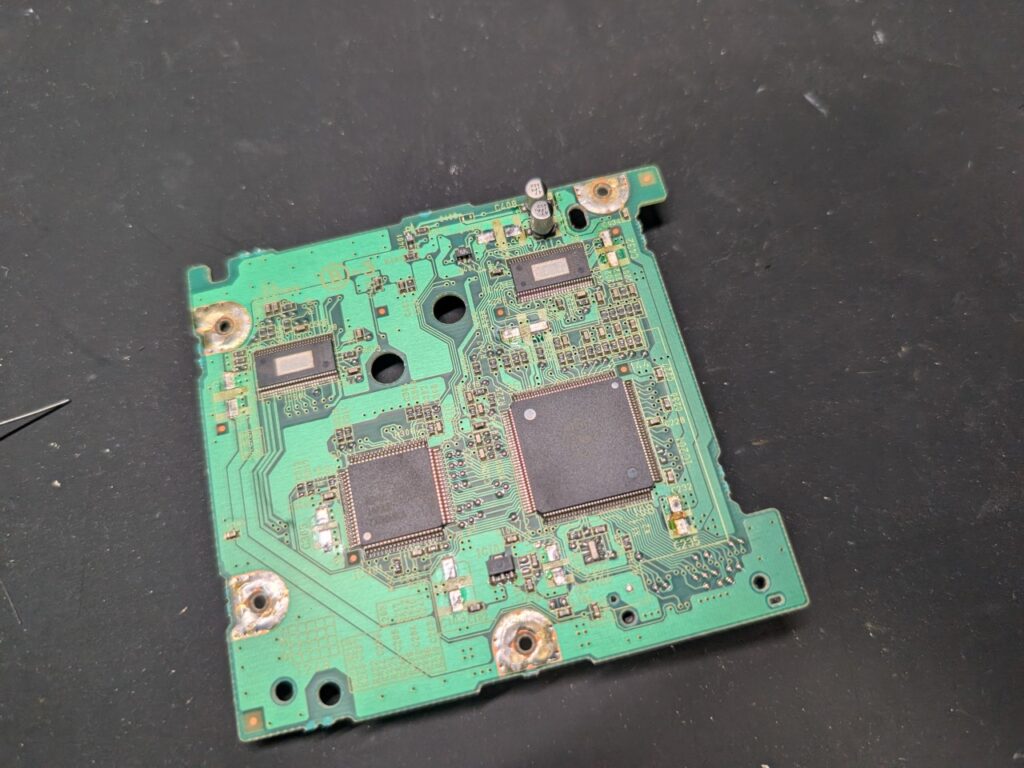

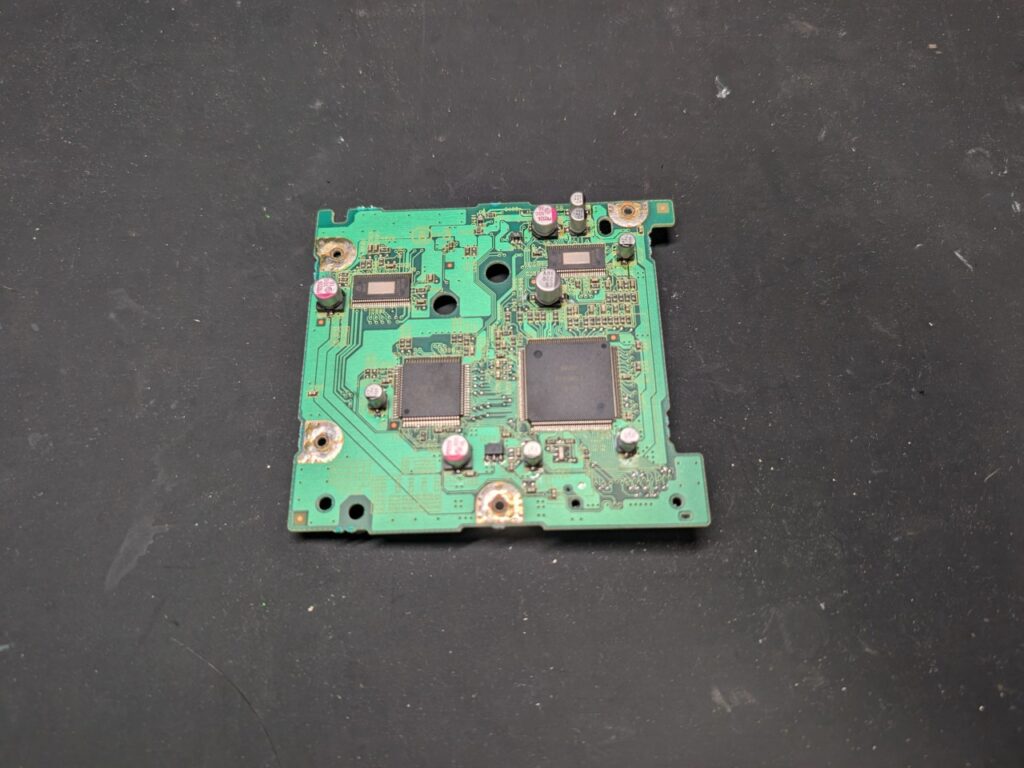

ドライブ基板のコンデンサを点検した結果、
一部のコンデンサが劣化しており、適切な容量ではないことが判明しました。

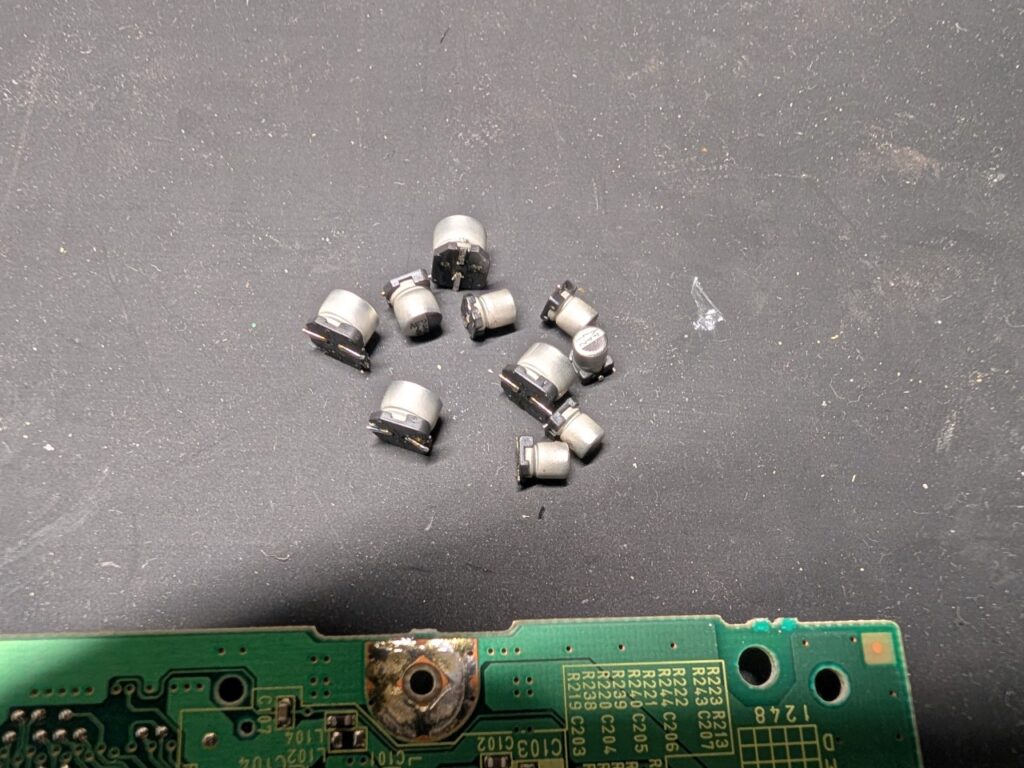

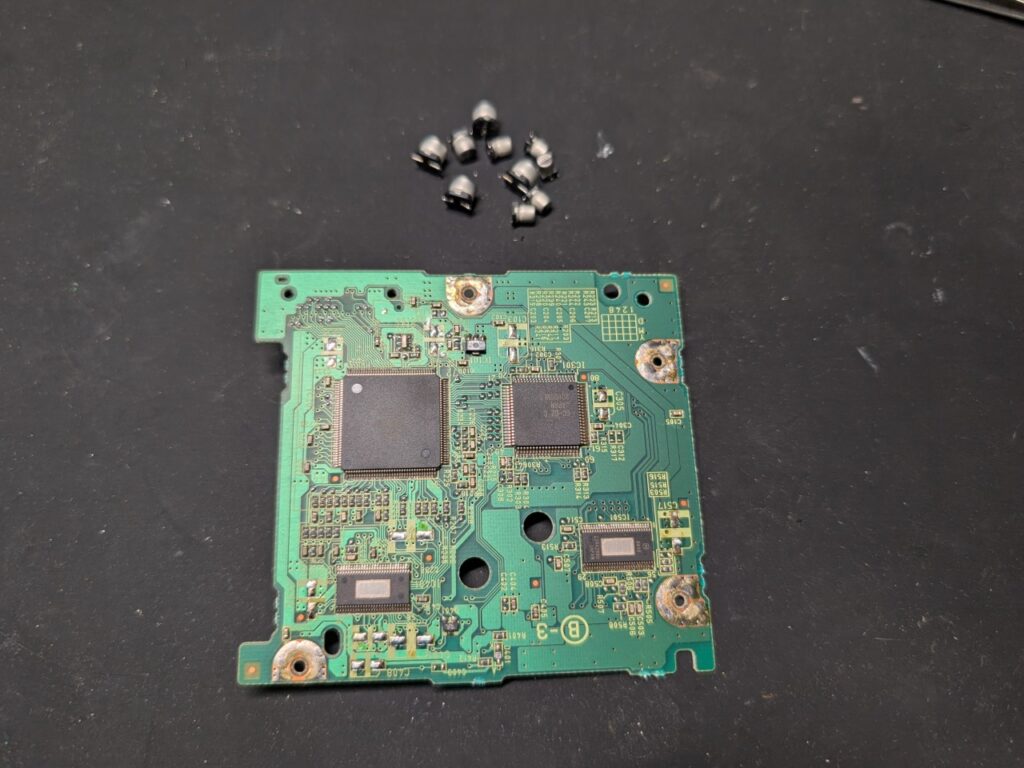

そのため、予防修理も含め、ドライブ基板のコンデンサをすべて交換しました。

組み立てと動作点検を行う

コンデンサ交換後は、オシロスコープを使用してピックアップレンズの出力を調整し、

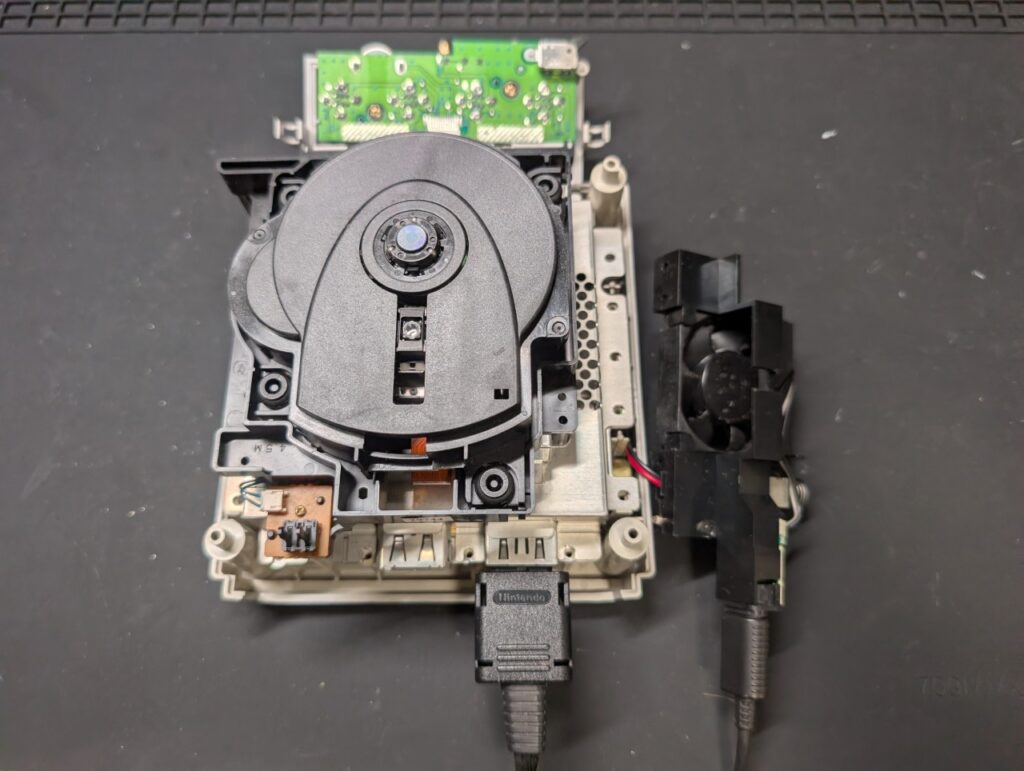

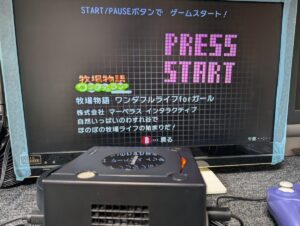

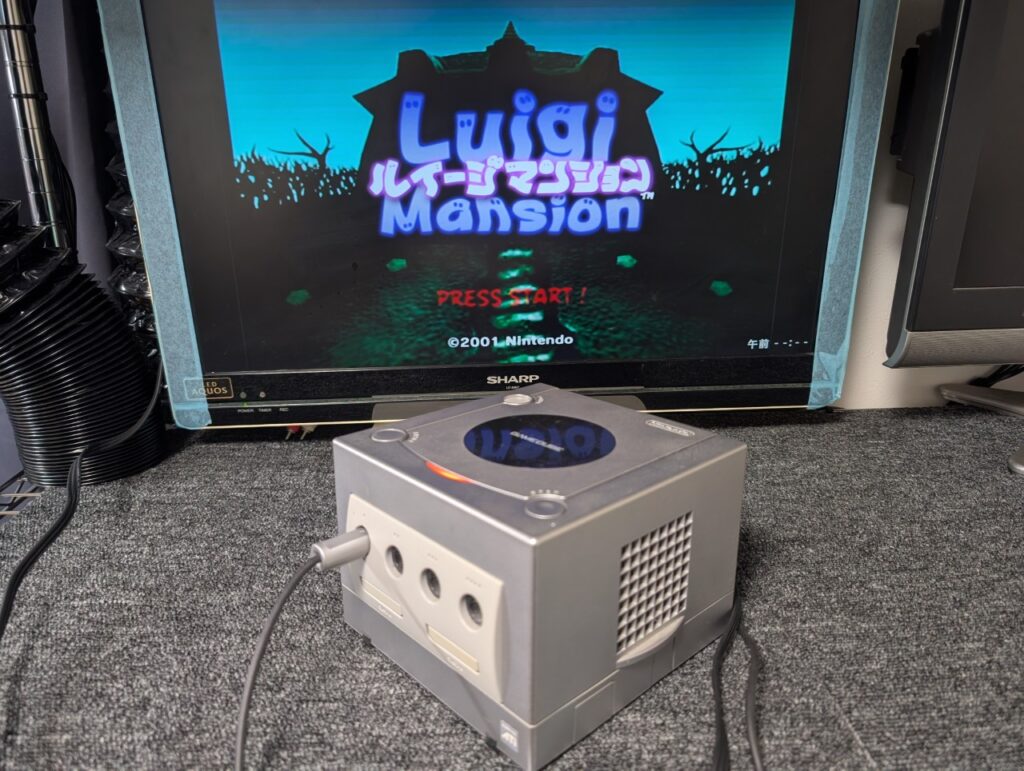

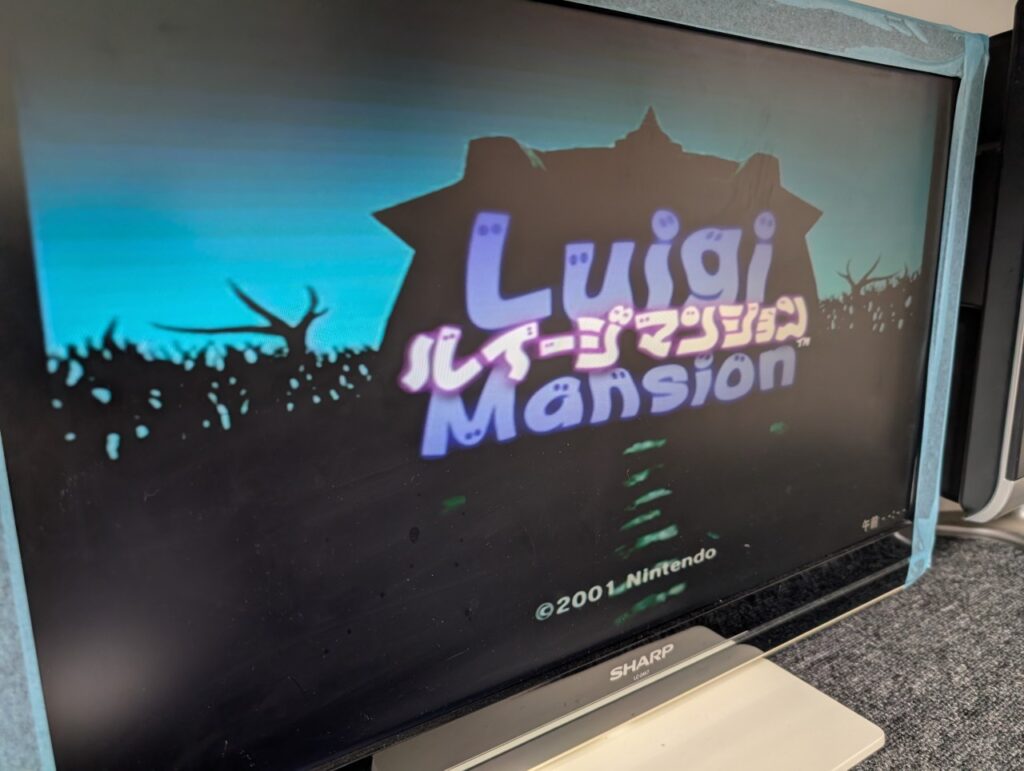

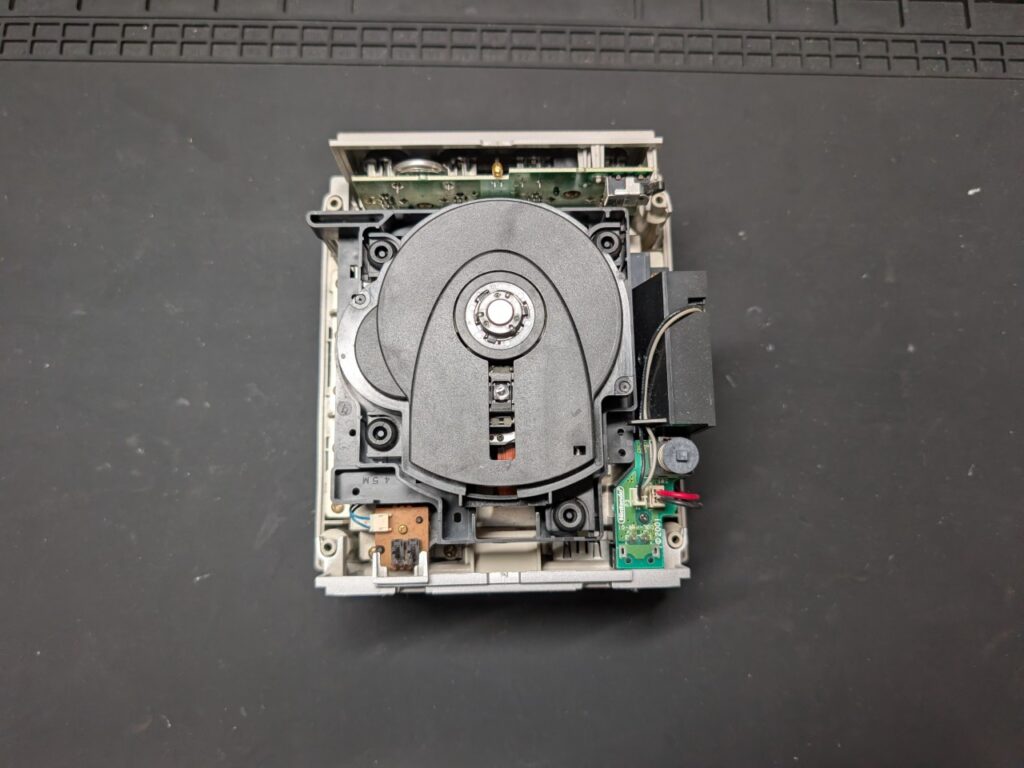

最小構成で組み立てて動作点検を行います。

ゲームキューブのディスク読み込み不良でお困りの方へ

今回のディスクを読み込めない、
ゲームを開始できない原因は、ドライブ基板のコンデンサ不良により発生していました。

また、コンデンサの不良とピックアップレンズの故障が同時に発生し、
ディスク読み込み不良が起きているケースもあります。
ゲームキューブの修理には、適切な点検と修理が必要です。
