ゲームキューブのピックアップレンズ交換。ディスクを読み込まない症状の修理

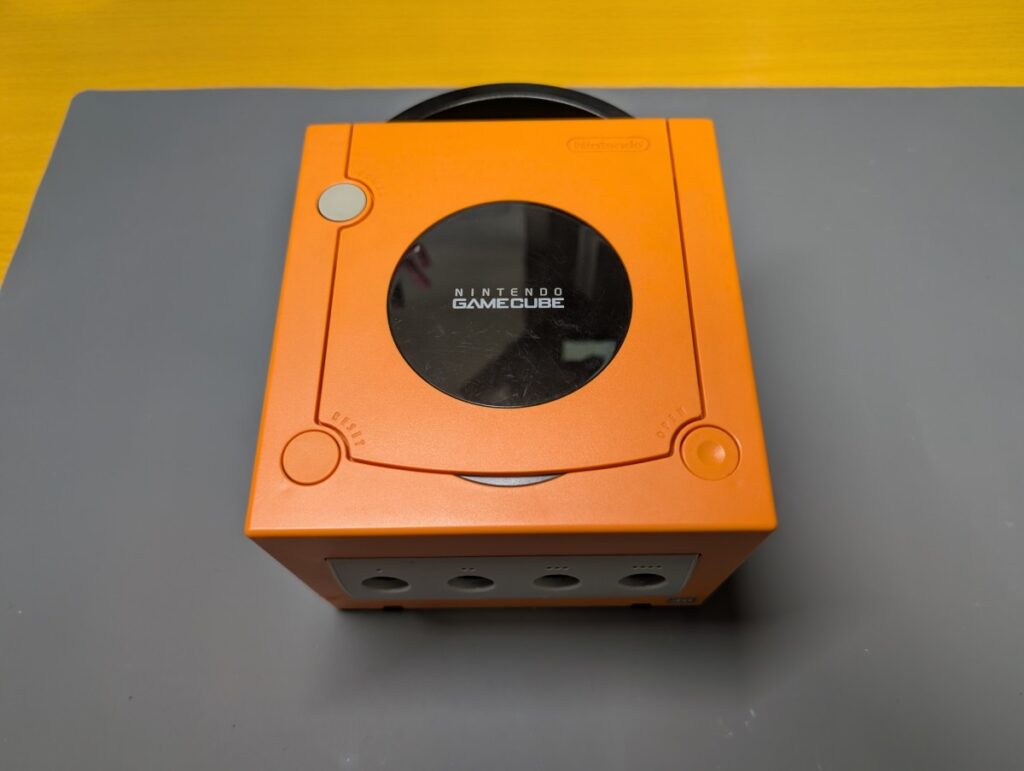

久しぶりに本体を起動したところ、
以前まではゲームディスクを読み込めていたものの、
現在は読み込めなくなっているとのことで、ゲームキューブの修理をご依頼いただきました。

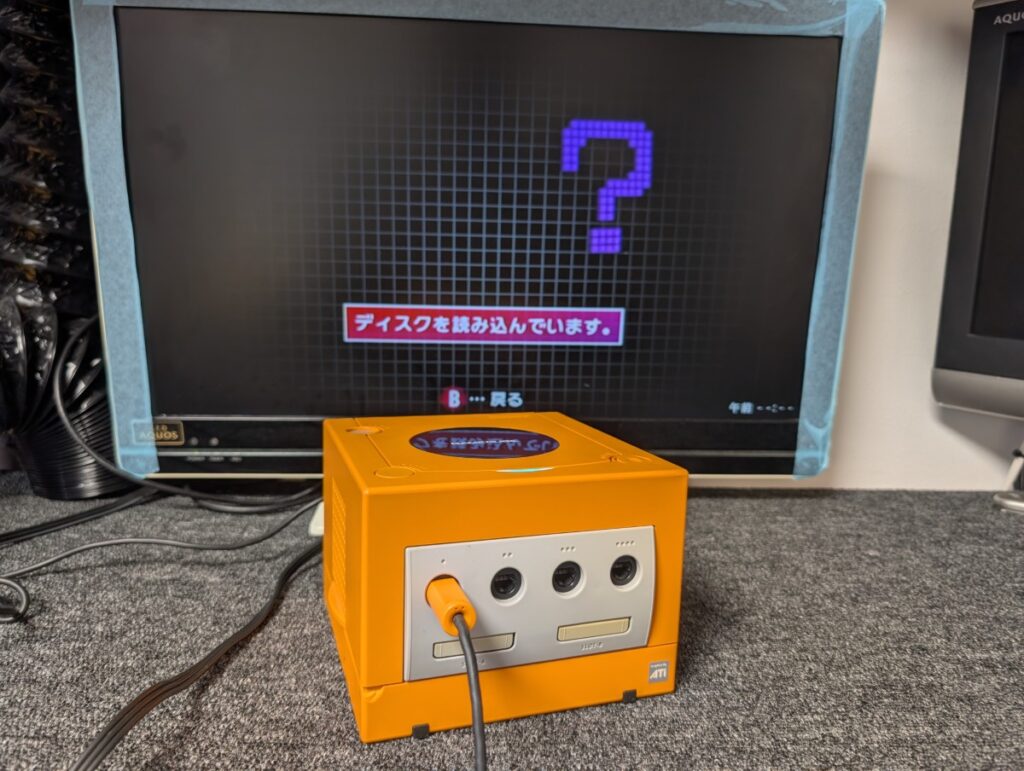

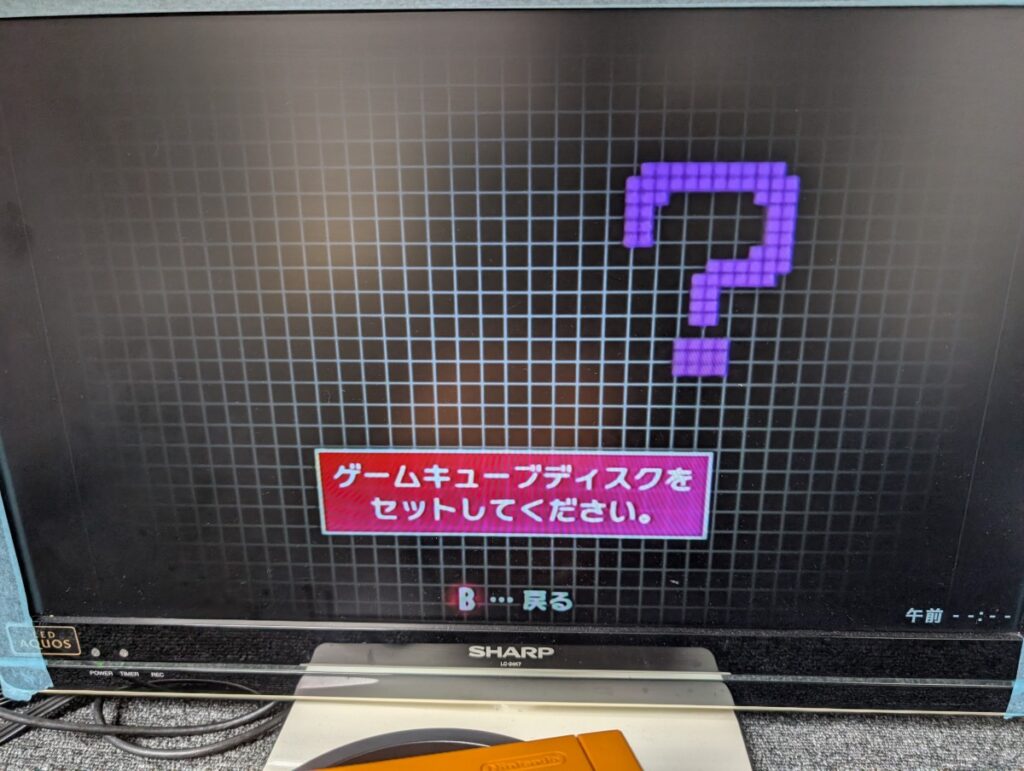

ディスクを入れているにもかかわらず、「ディスクをセットしてください」と表示される不具合が発生している状態です。

ディスクが読み込めないゲームキューブを修理する

ゲームキューブでディスクを読み込めない場合や、
今回のように読み込みが途中で止まり、「ディスクをセットしてください」と表示される場合は、
ディスクドライブ基板に実装されているコンデンサ類の劣化や、ピックアップレンズの故障が考えられます。

発売から年数が経過しているゲームキューブでは、
コンデンサの劣化により読み込み不良が発生しているケースが多く、次いでピックアップレンズの劣化が多い印象です。

ただし、どちらか一方だけではなく、
コンデンサとピックアップレンズの両方に不具合が発生している場合もあります。

いずれにしても、外見だけで故障原因を判断することはできないため、本体を分解して状態を確認する必要があります。

ゲームキューブの読み込み不良の原因や対処方法については、別記事で詳しくまとめています。
詳しく知りたい方は、以下のページをご確認ください。

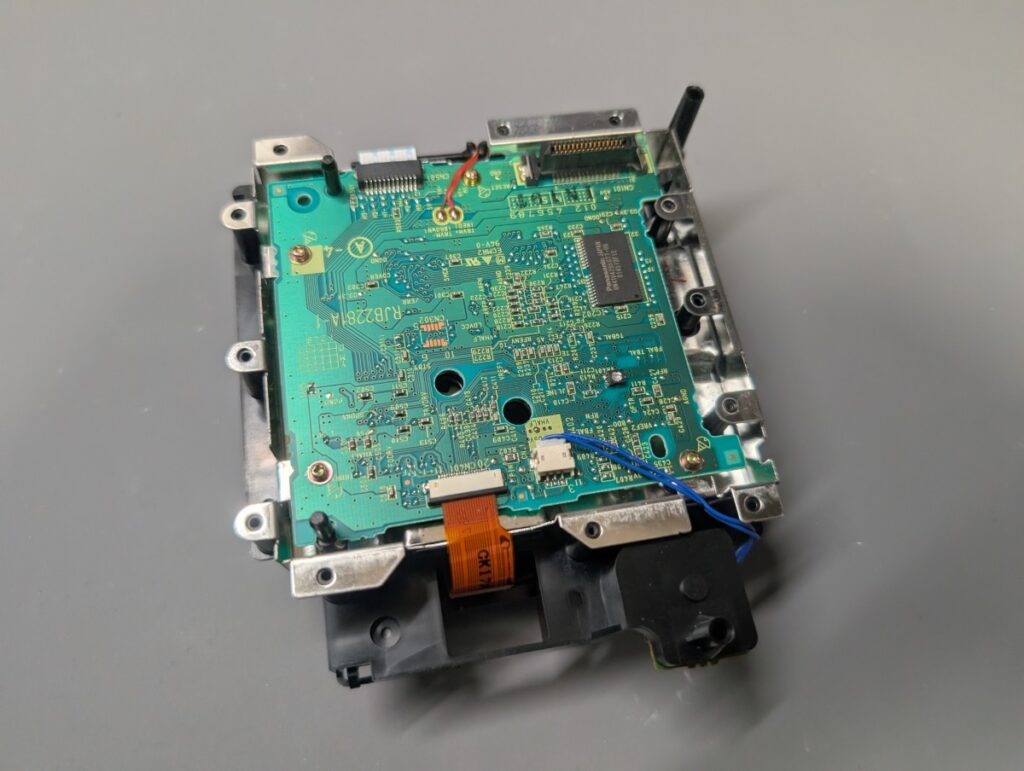

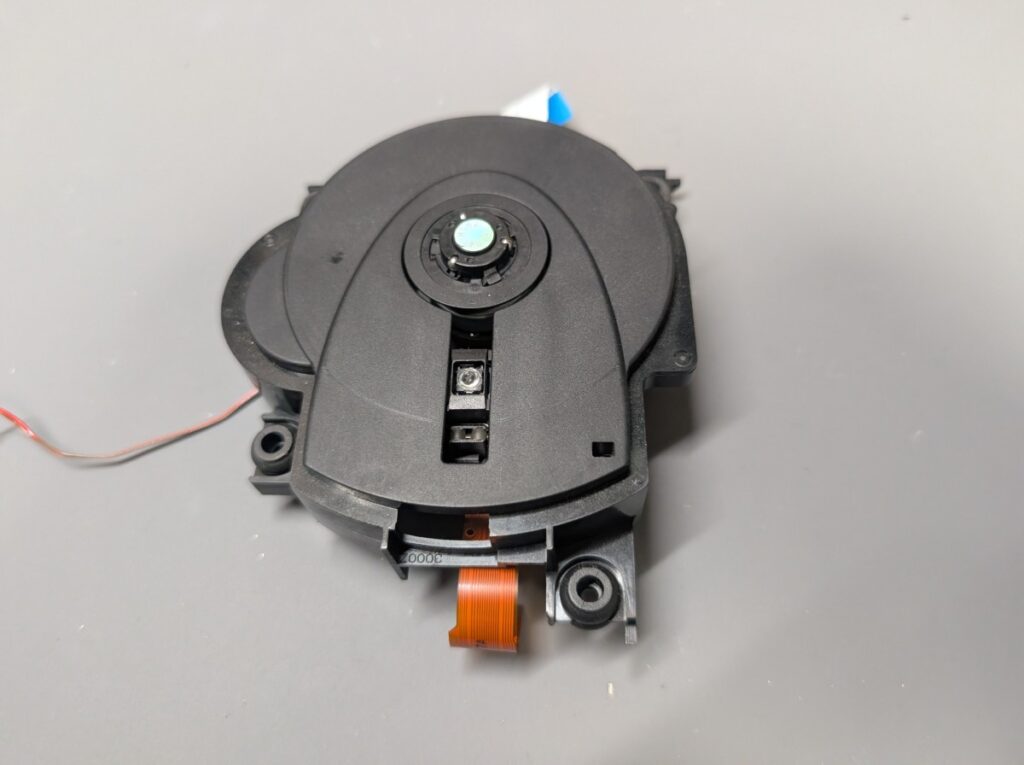

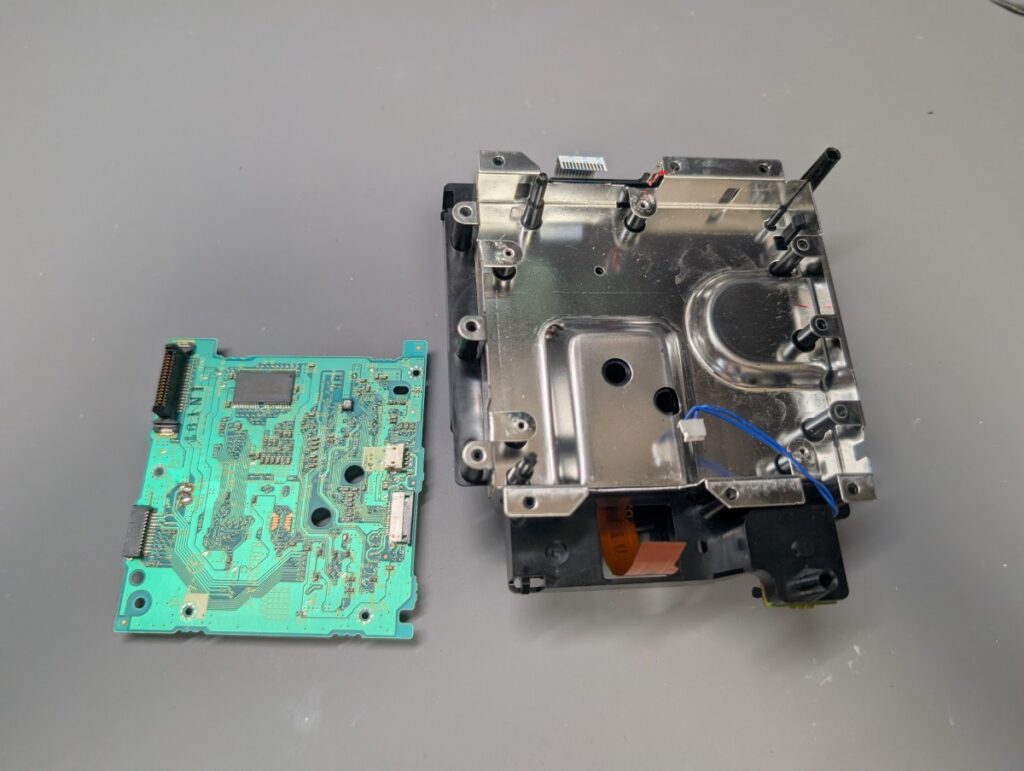

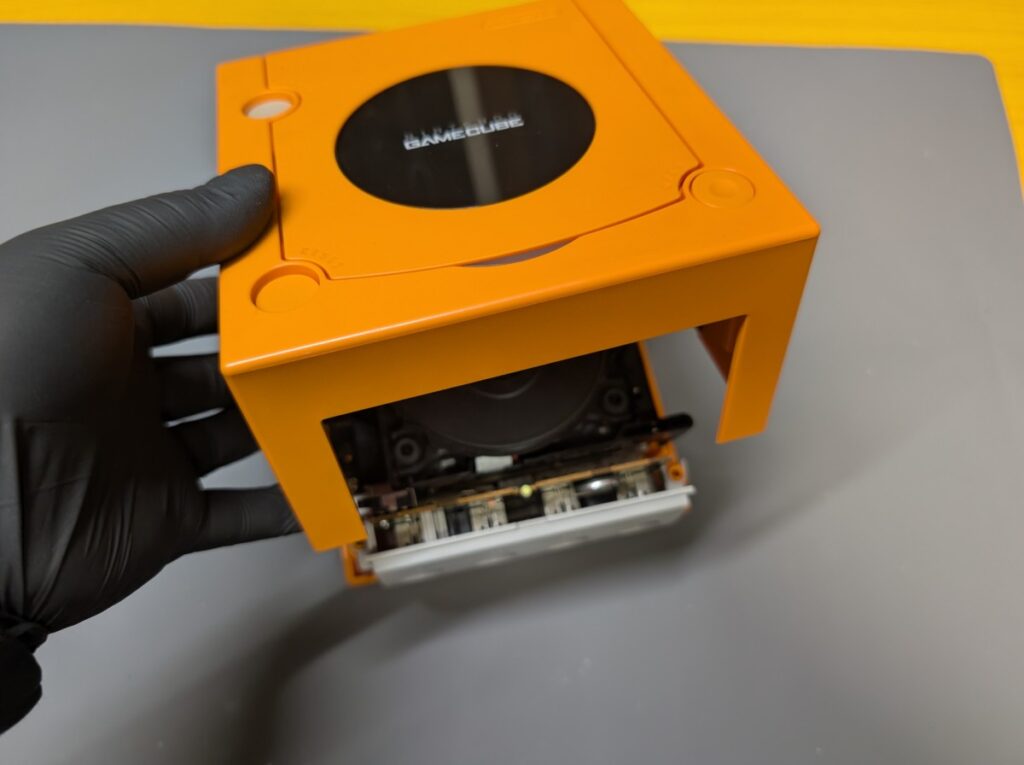

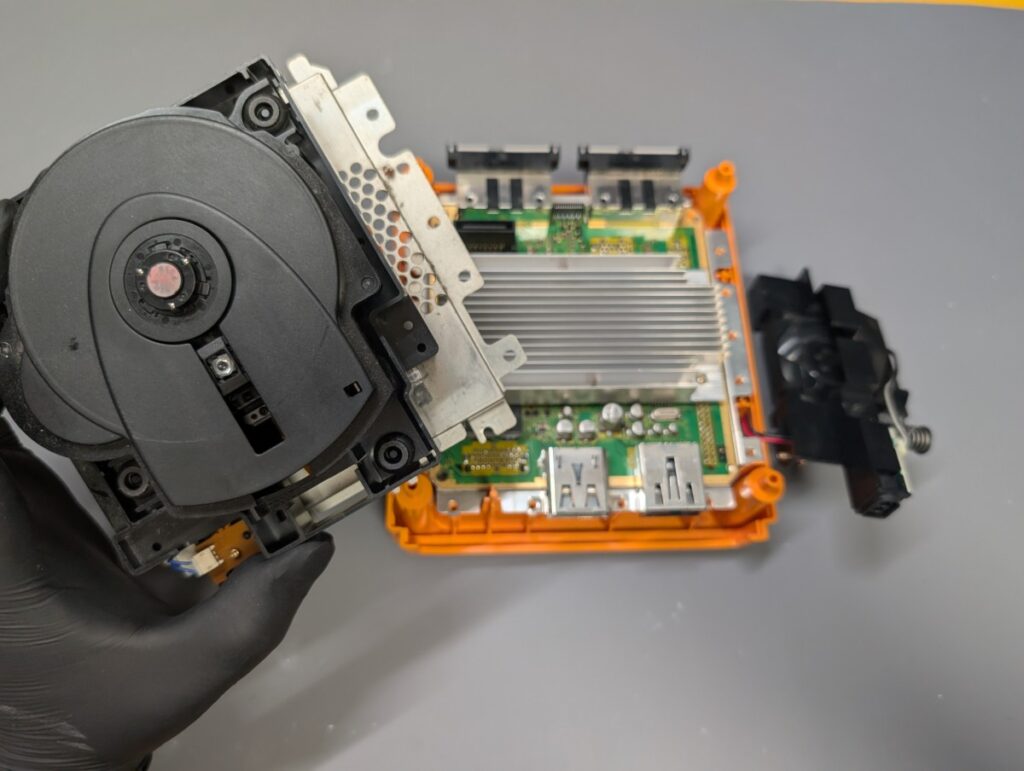

分解して原因を調べる

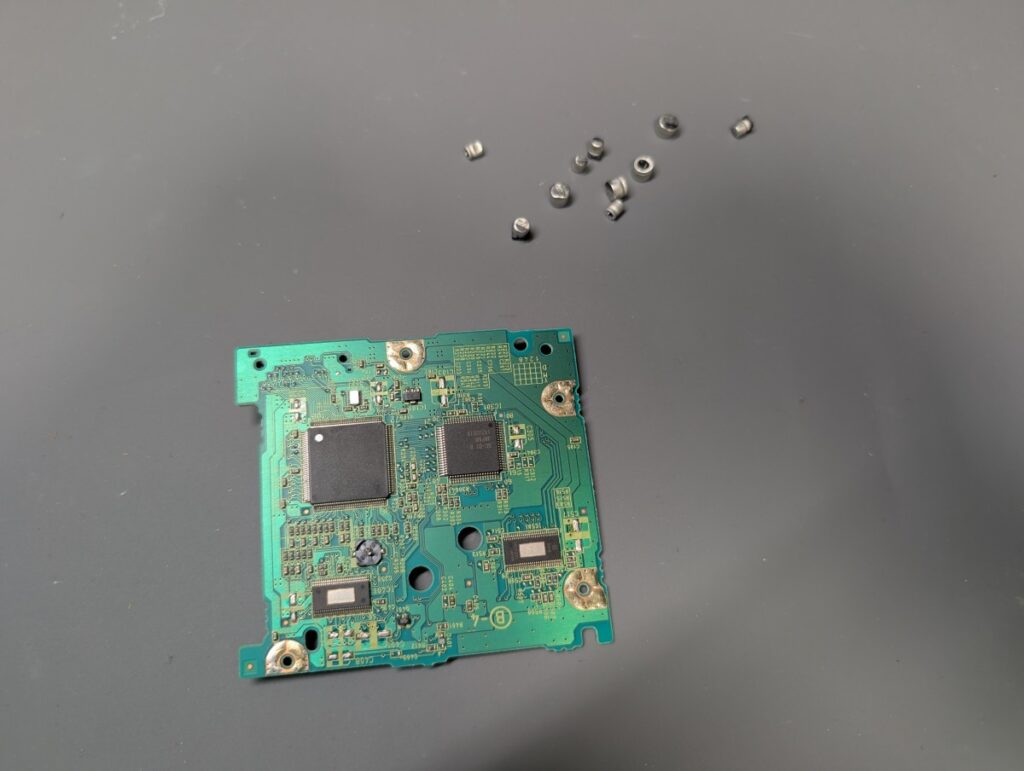

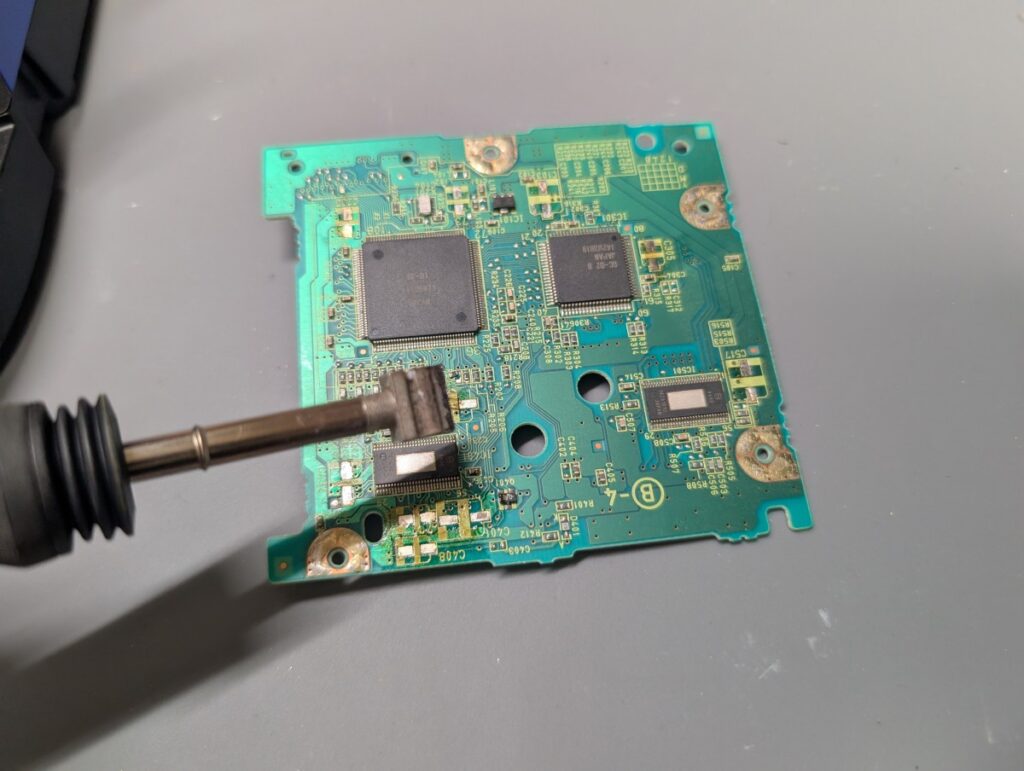

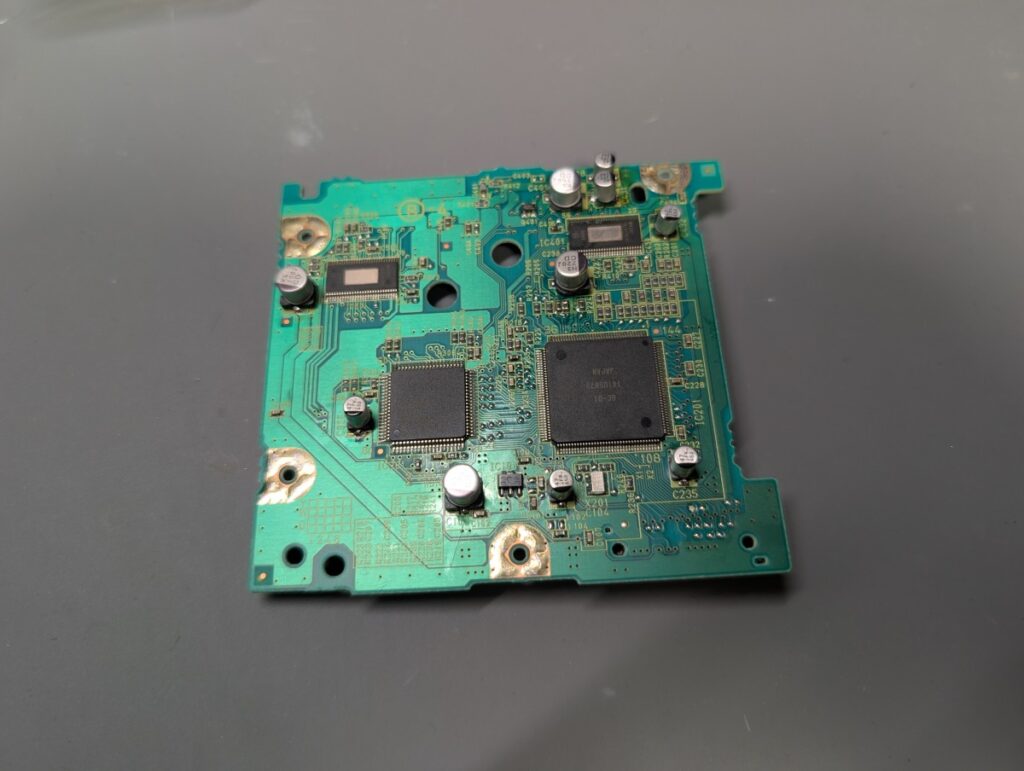

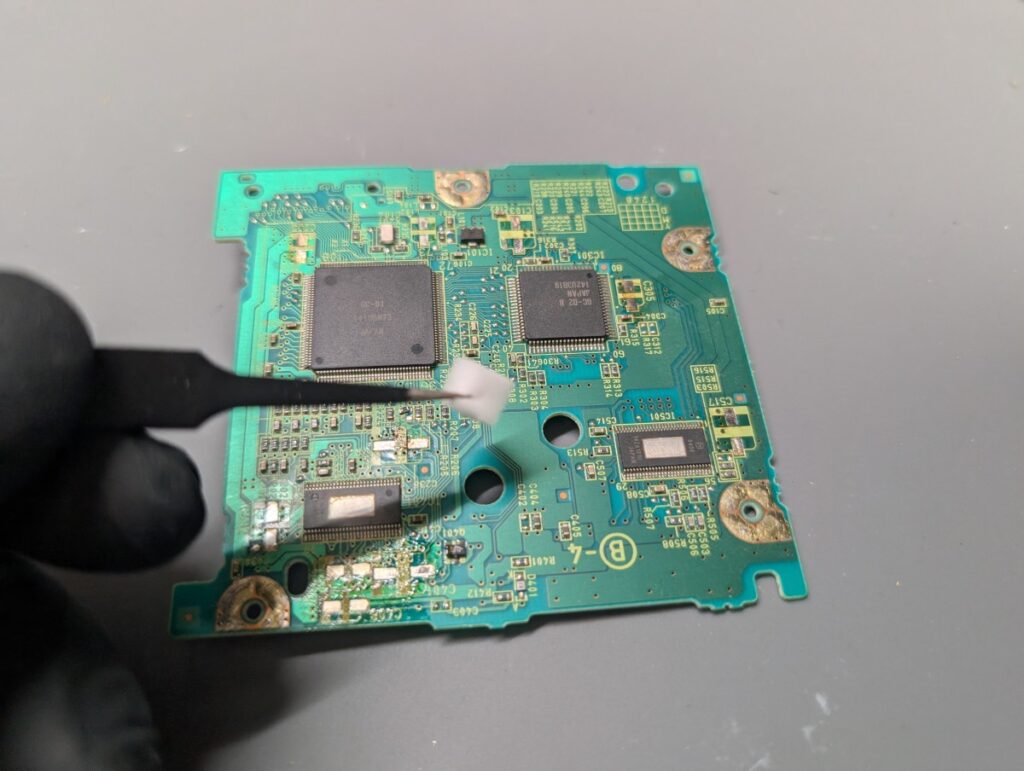

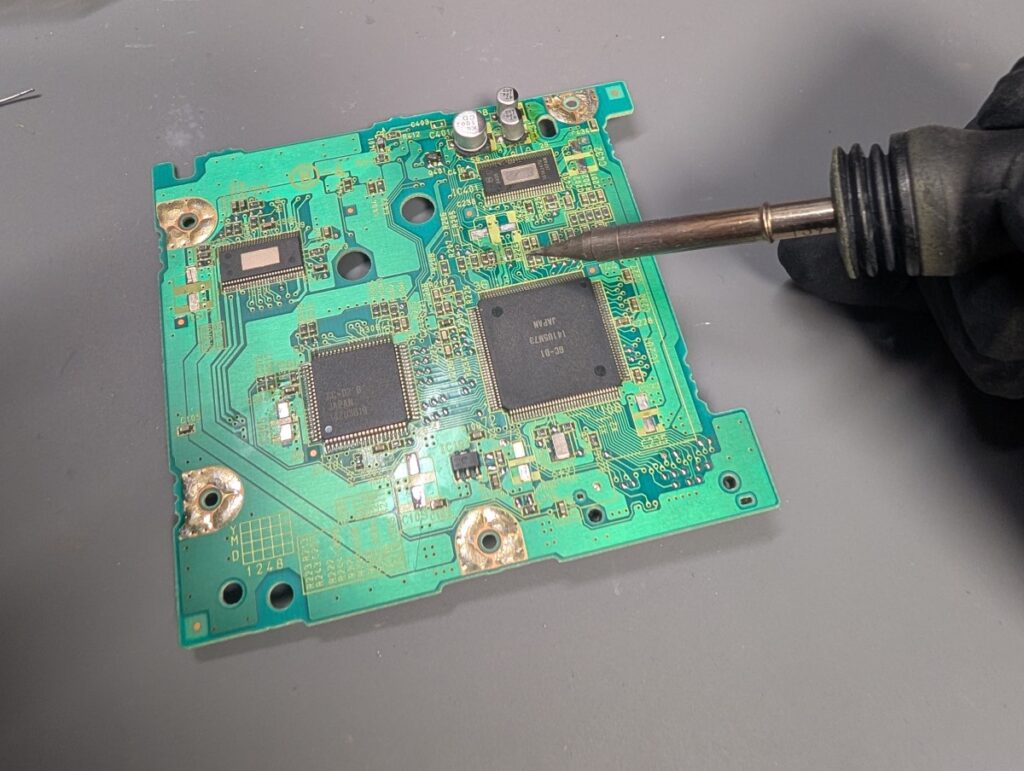

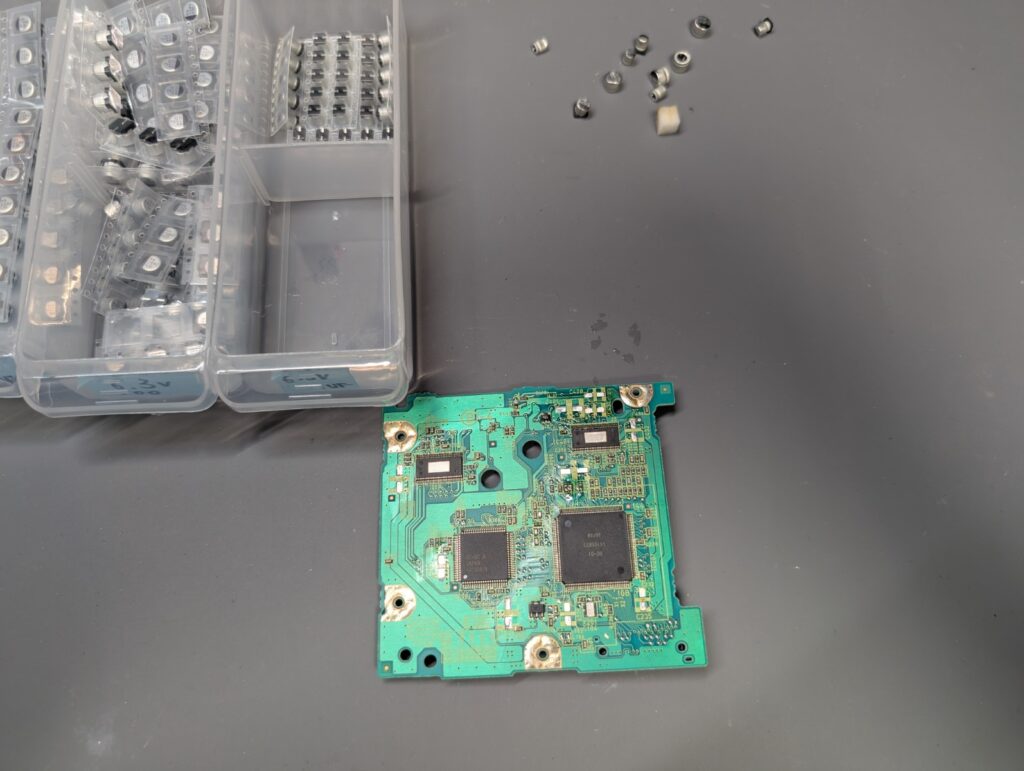

コンデンサを交換する

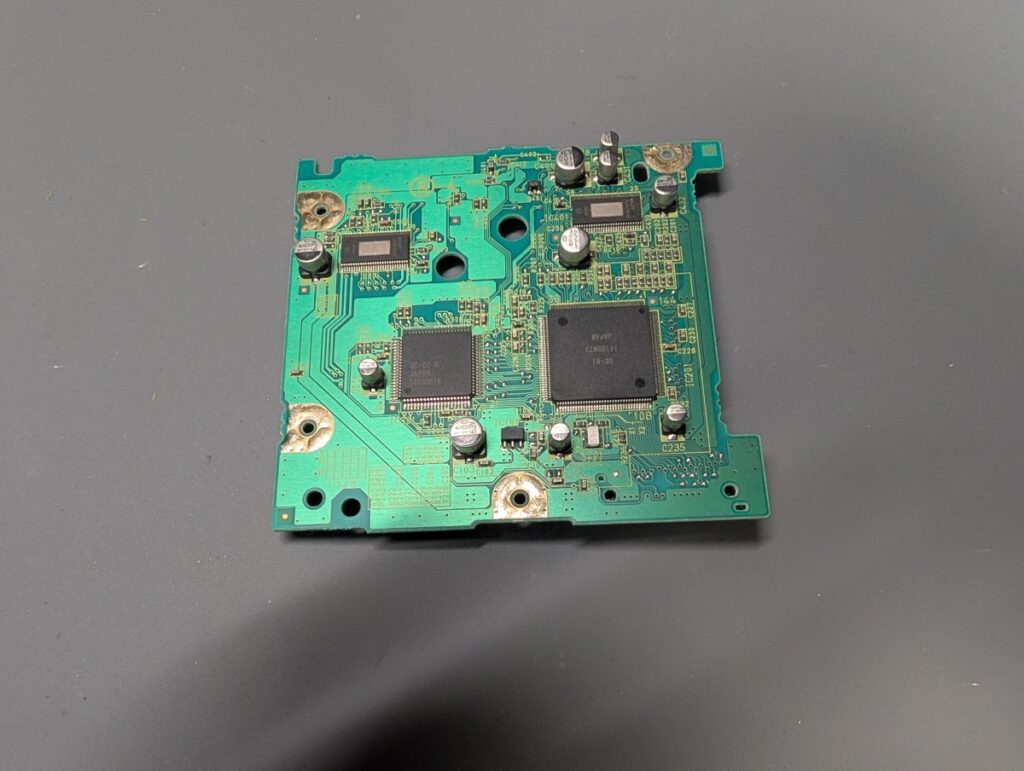

ディスクドライブ基板を点検したところ、コンデンサの劣化を確認しました。

まずは劣化しているコンデンサを交換し、読み込み不良が改善されるか確認します。

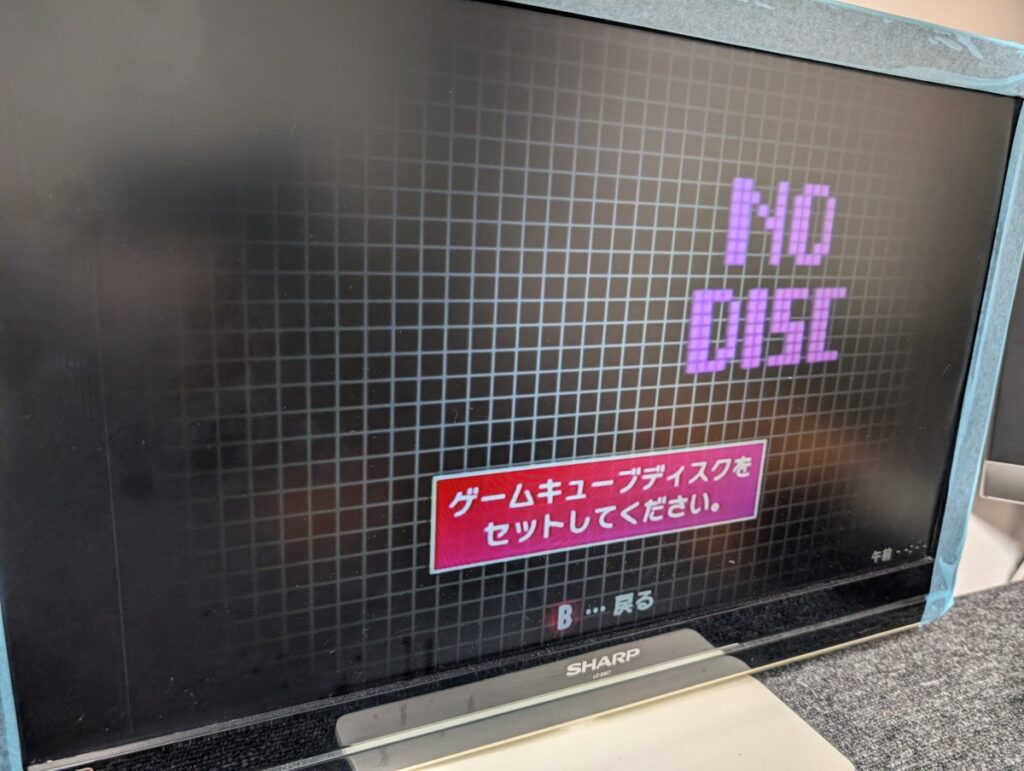

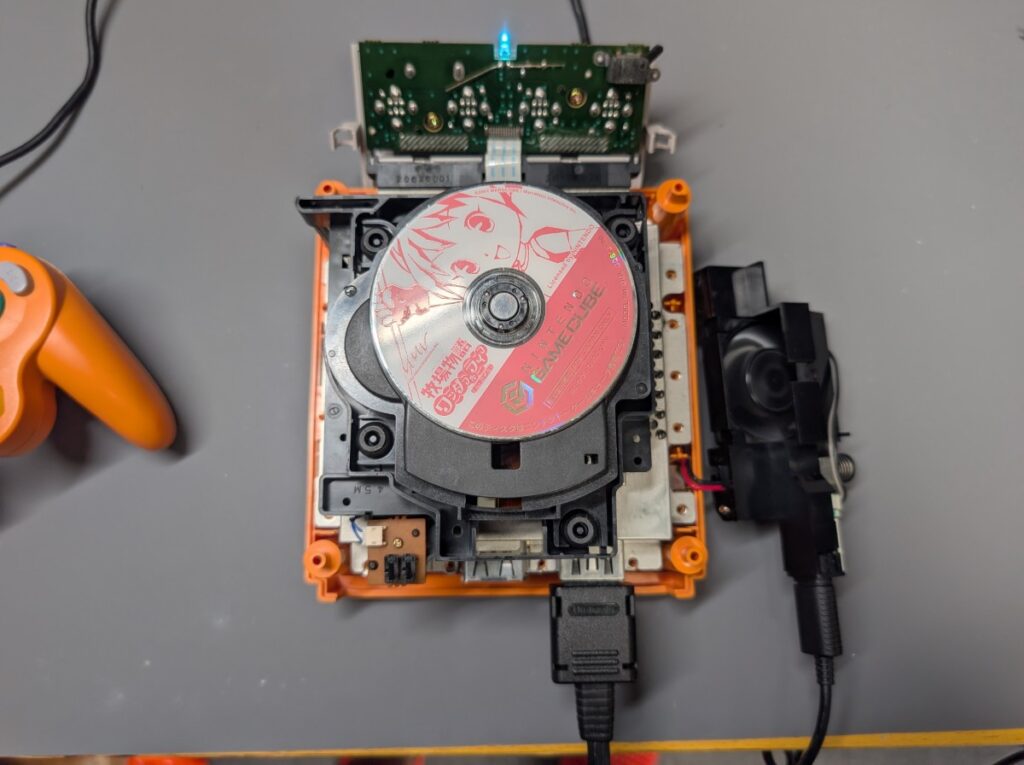

動作確認を行う

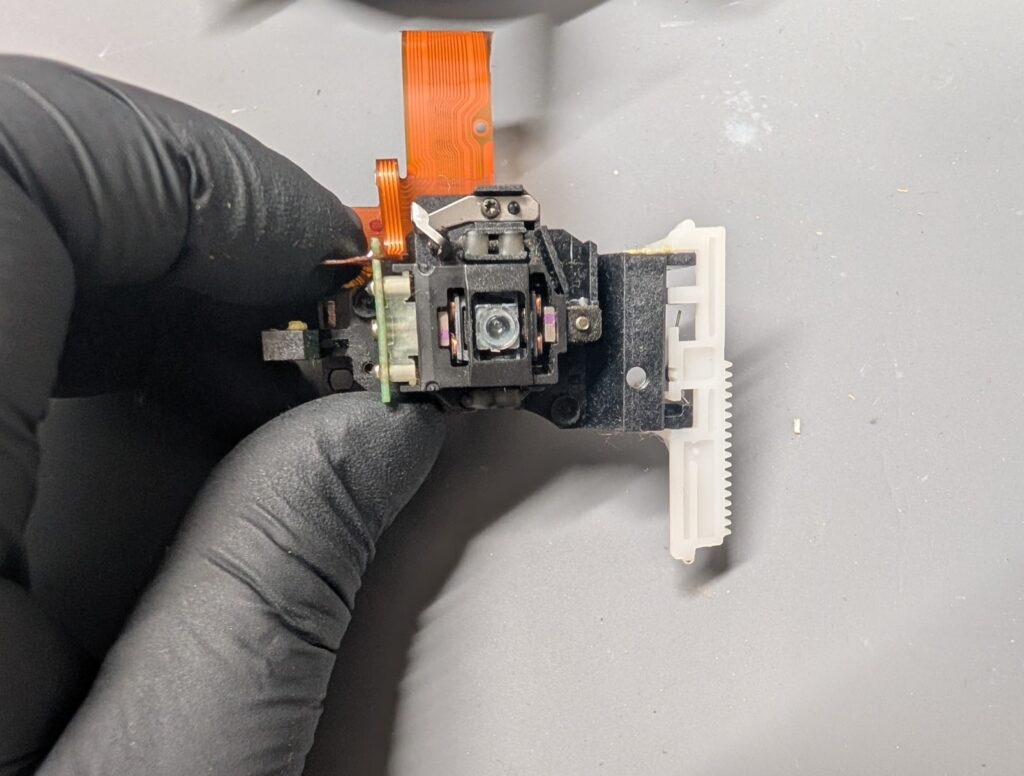

ピックアップレンズを交換する

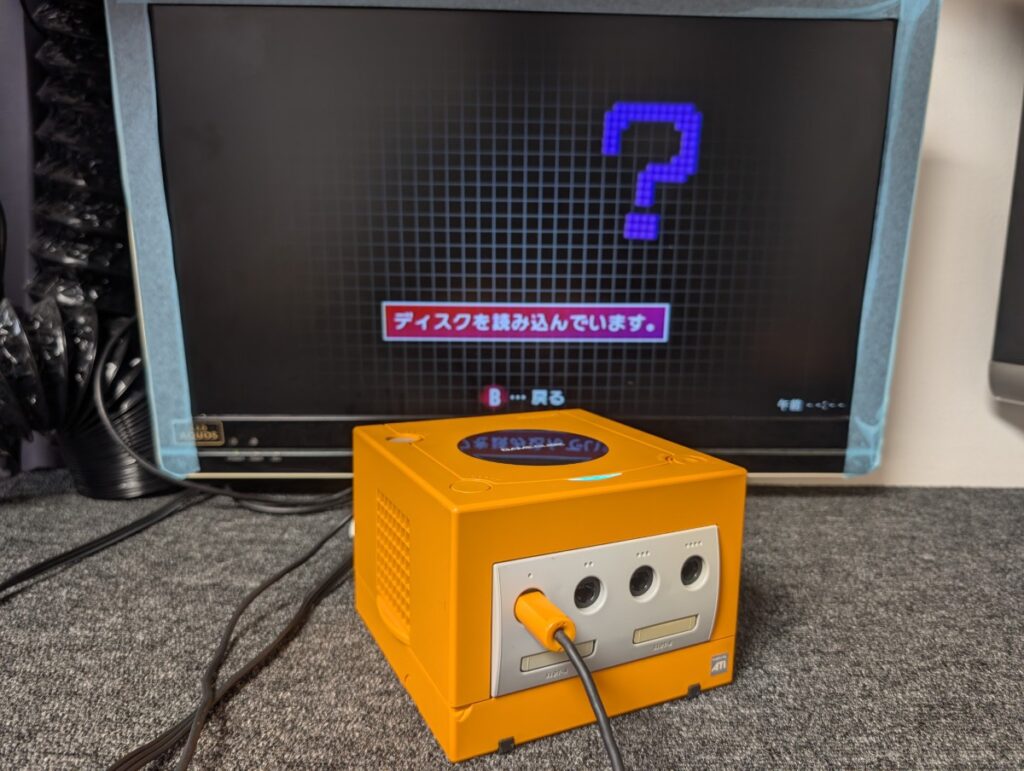

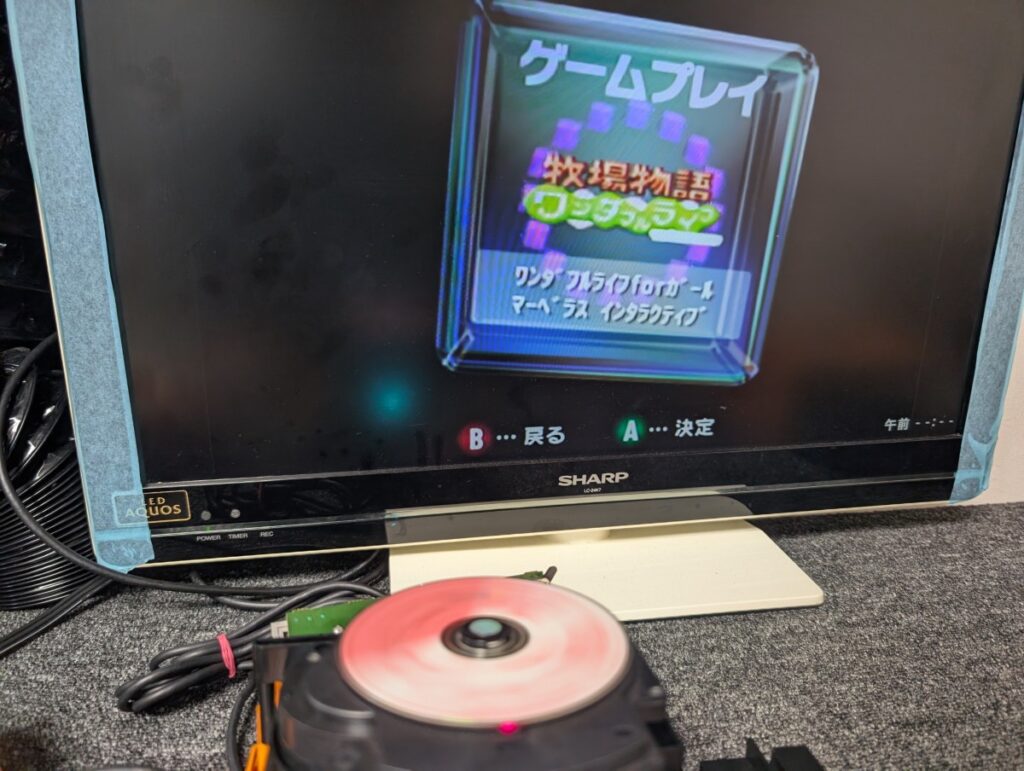

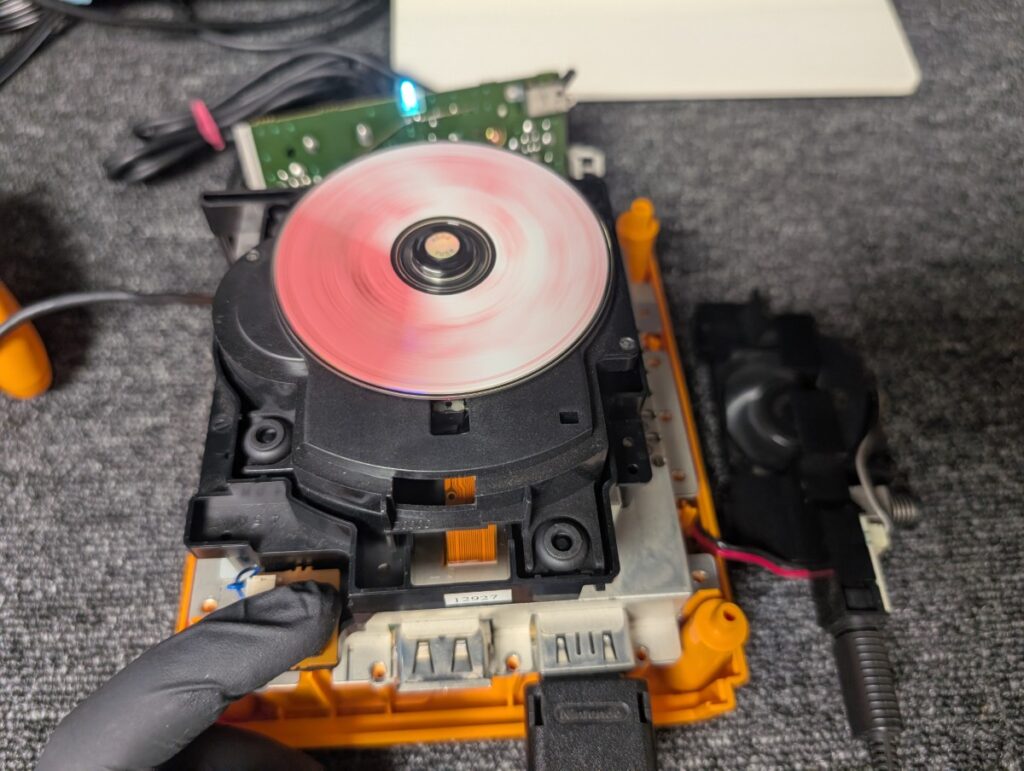

再度動作確認を行う

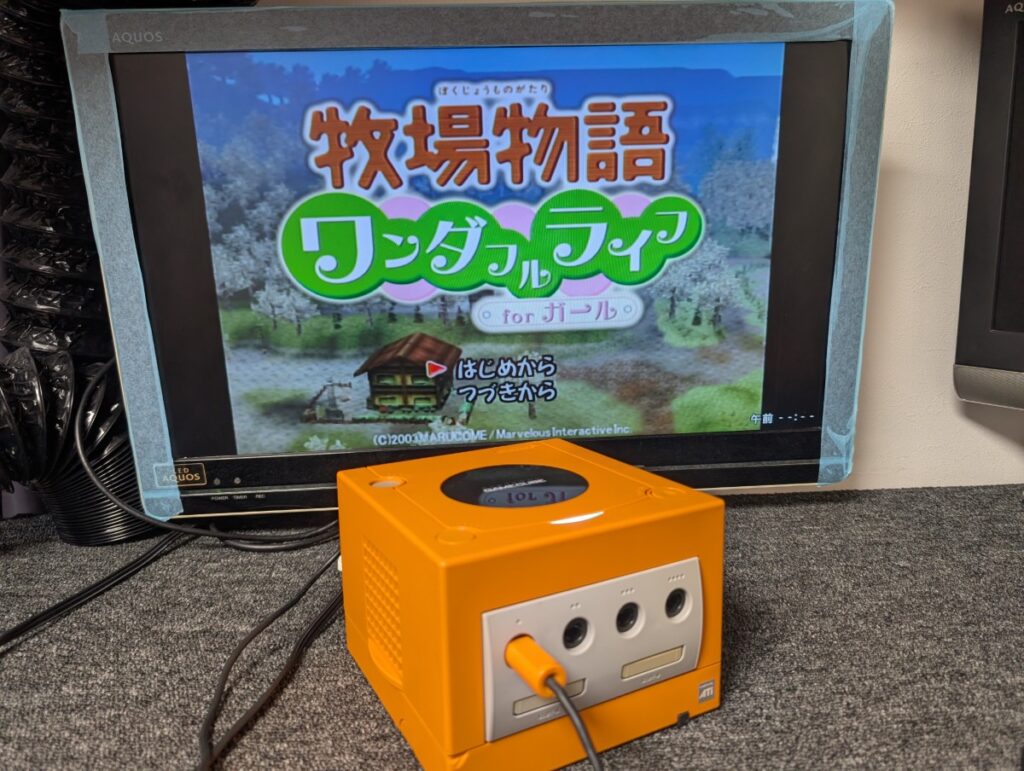

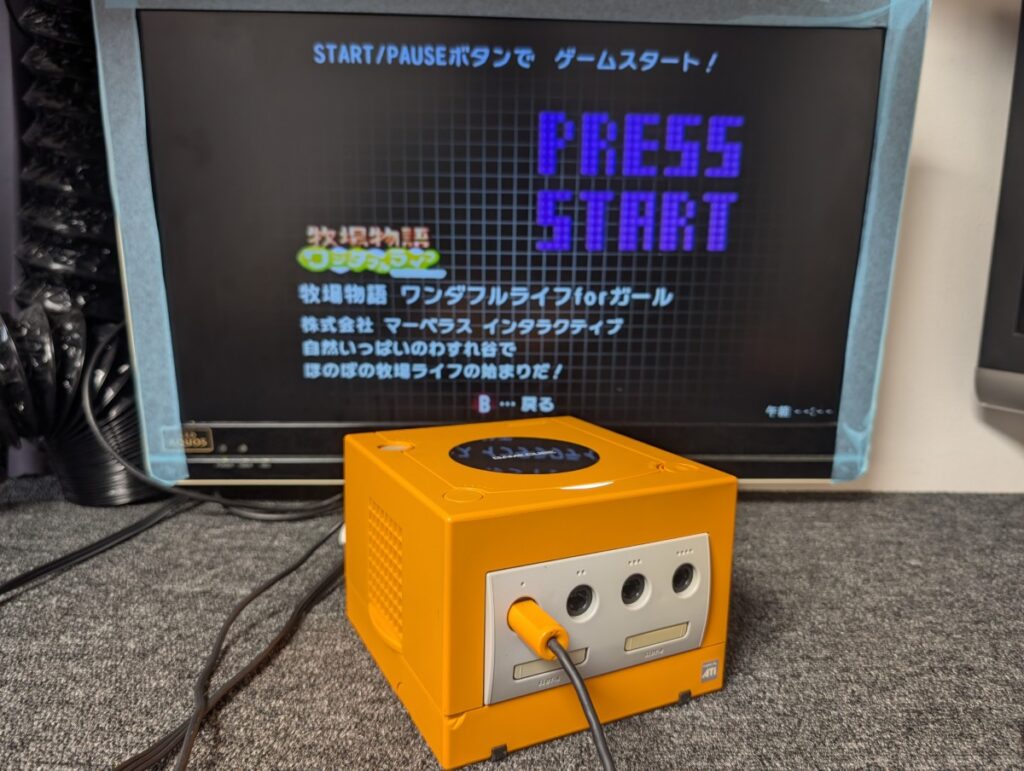

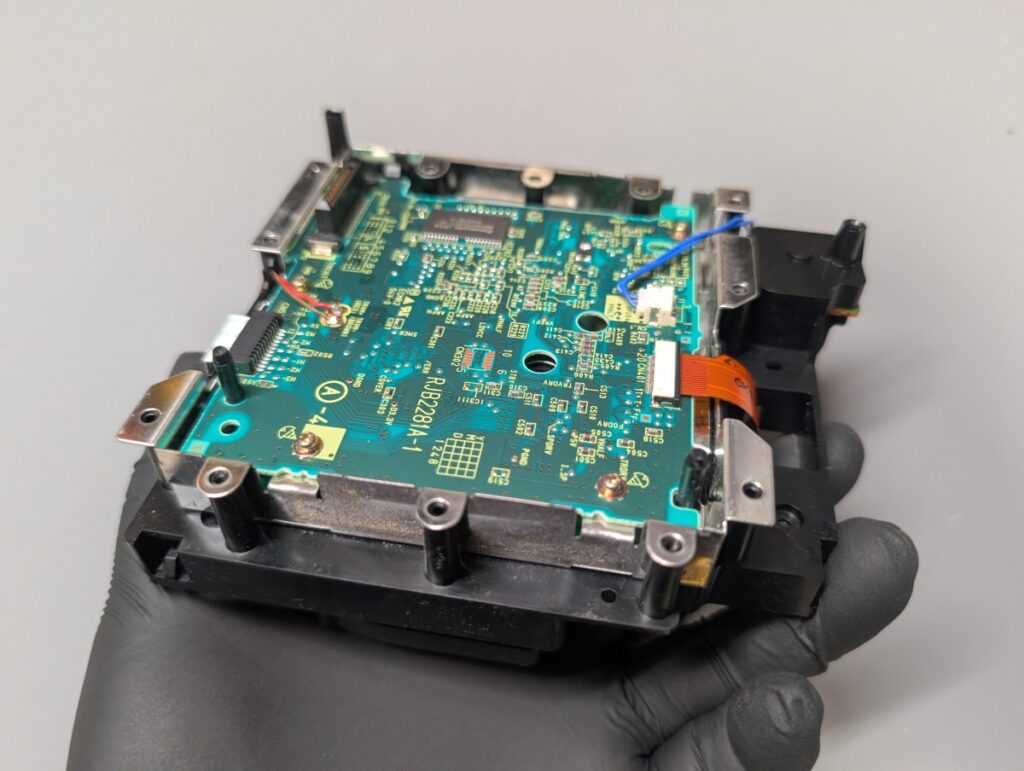

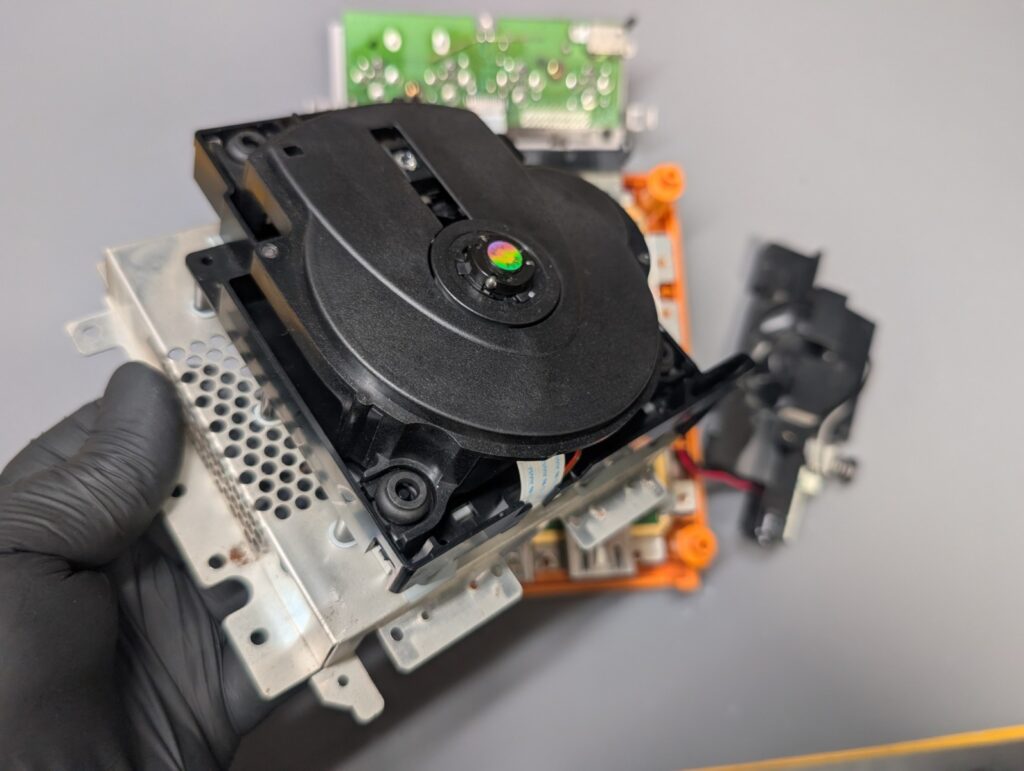

組み立てと最終動作点検を行う

ゲームキューブでディスク読み込み不良が発生したら。

今回お預かりしたゲームキューブでは、
ディスクドライブ基板のコンデンサ劣化および、ピックアップレンズの劣化により、読み込み不良が発生していました。

ゲームキューブの読み込み不良を簡単に改善させる方法として、
ドライブ基板上にあるピックアップレンズのレーザー出力ボリュームを調整する方法があります。

しかし、劣化したコンデンサやピックアップレンズをそのままにして調整しても、
一時的な復旧にしかならないことが多いです。

そのため、今後も長く使いたい場合や、
メンテナンスも含めてしっかり修理したい場合は、
ピックアップレンズの交換や、コンデンサなどの電子部品の交換が必要です。

当社では、発売から年数が経過したゲームキューブを今後も長く使えるよう、予防修理を含めた修理を行っております。

修理料金の確認やお見積もりをご希望の際は、以下のページよりご連絡ください。
