ゲームディスクの読み込み不良が発生している場合、
ピックアップレンズの故障が原因となっているケースが多く見られます。
本記事では、分解から交換、動作確認までの流れを順に紹介します。
なお、本記事の内容をもとに分解・作業を行った際に発生した破損や不具合については、
当社では一切の責任を負いかねます。作業はすべて自己責任にてお願いいたします。
また、当社では交換作業の代行も行っております。
当社にて部品をご購入いただいたお客様に限り、割引価格での修理受付を行っておりますので、
作業が難しいと判断された場合や、作業中の破損、症状が改善しない場合はご相談ください。
ピックアップレンズの交換により改善する可能性のある症状について
SCPH-90000において、ゲームディスクの読み込み不良の原因は多岐にわたります。
以下は、ピックアップレンズの交換によって改善が見込まれる主な症状です。
- PS2専用ゲームディスク（DVD規格・裏面がゴールドまたはシルバー）は読み込めないが、
CD規格（ブルー）やPS用ディスクは読み込める
※逆の症状が発生する場合もあります - 本体を縦置きでは読み込めないが、横置きでは読み込める
- 読み込みに時間がかかる
- ロード中などにフリーズが発生する
- 「PlayStation2規格ディスクではありません」と表示される
- 「読み込みに失敗しました」と表示される など
ピックアップレンズ交換で改善しないケース
- トレイを閉じてもディスクが一切回転しない
- ディスクの回転が途中で停止する
- ディスクが異常に高速回転する
- すべてのディスクを読み込めない
このような場合は、基板やドライブ側の故障が原因となっている可能性があり、ピックアップレンズを交換しても改善しないことがあります。
SCPH-90000のピックアップレンズ交換手順

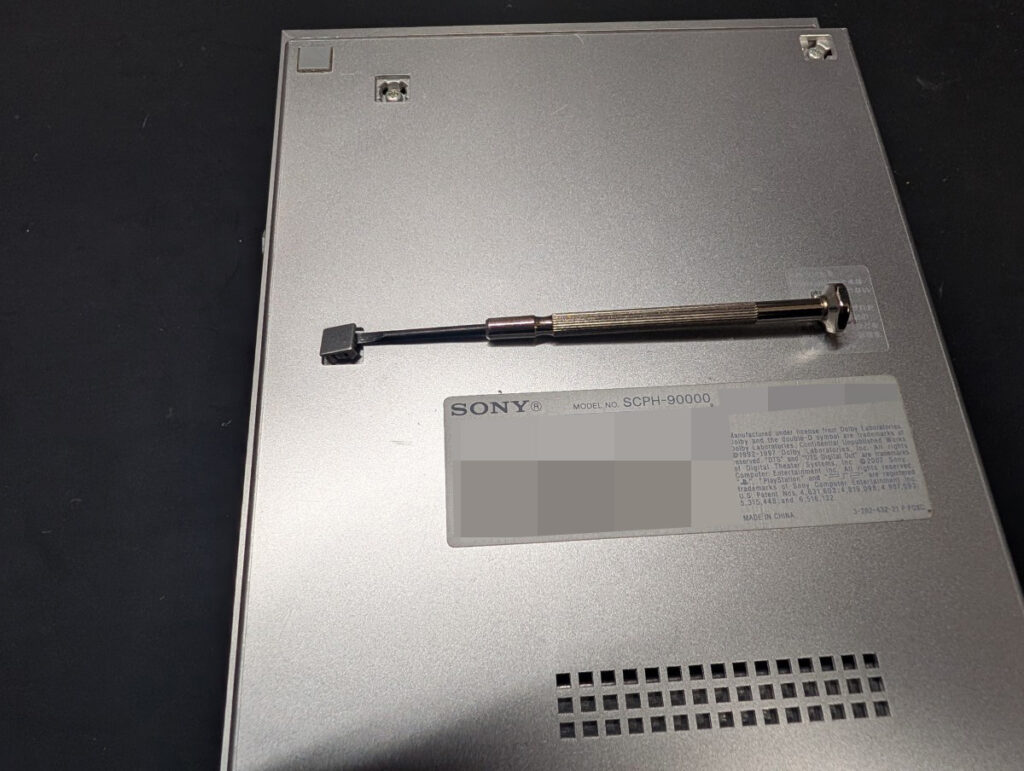

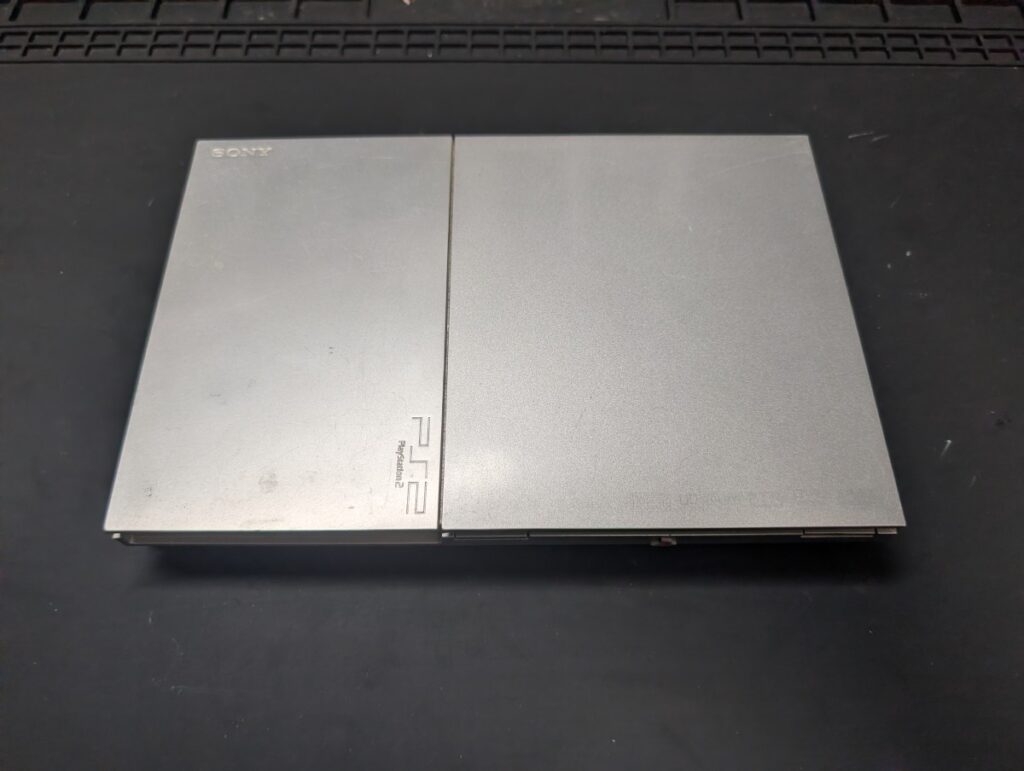

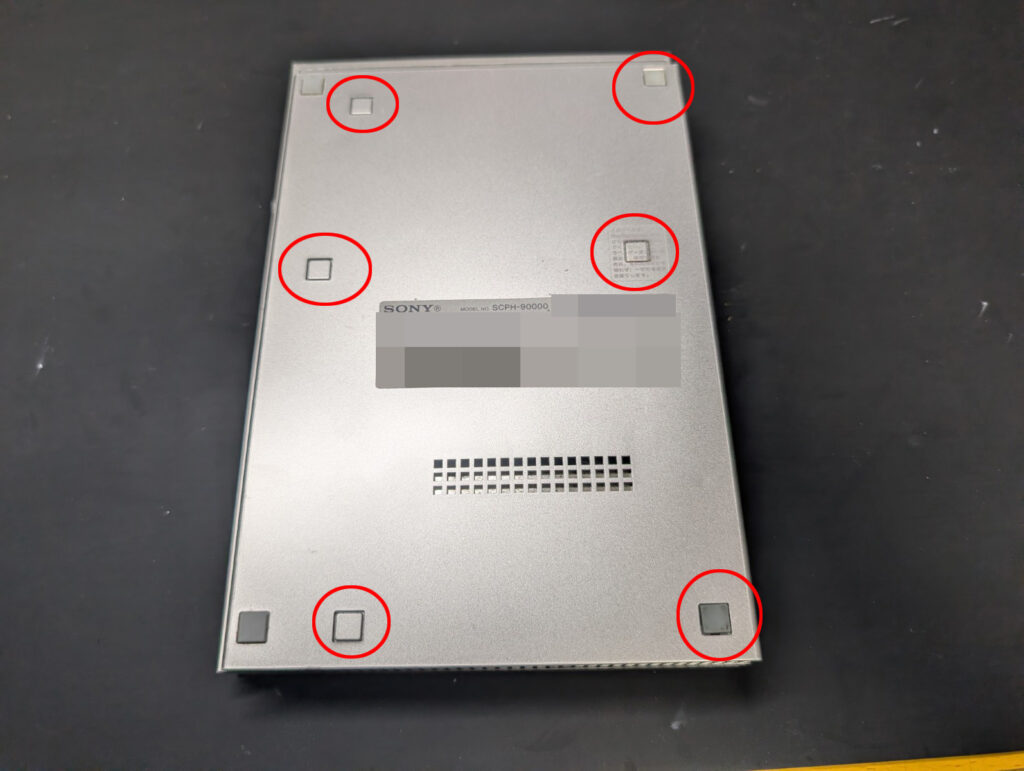

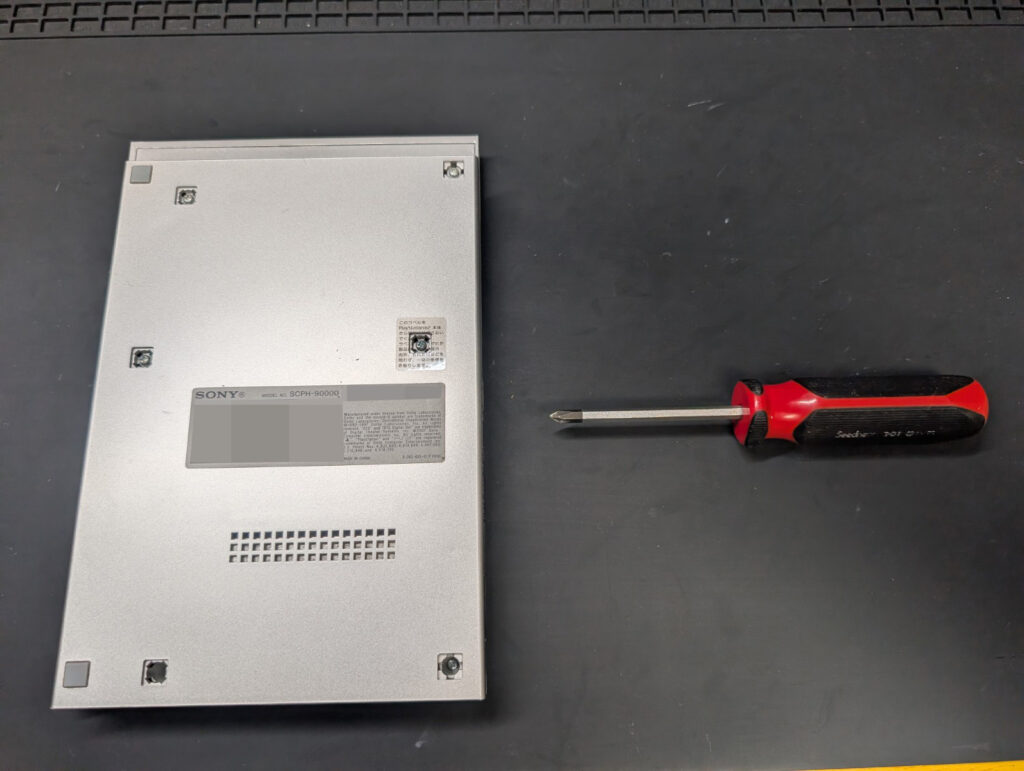

本体裏側のネジカバーを取り外します。
手の爪やマイナスドライバー、カッターなどを使用し、画像の赤丸部分のカバーを外します。
開封禁止シールは、カッターで切り抜くか、剥がしてください。
電源ケーブルを抜いて10分程度放置してから分解を開始します。
マイナスドライバーや、カーター等を使用した方が外しやすいです。
カバー下のネジを取ります。

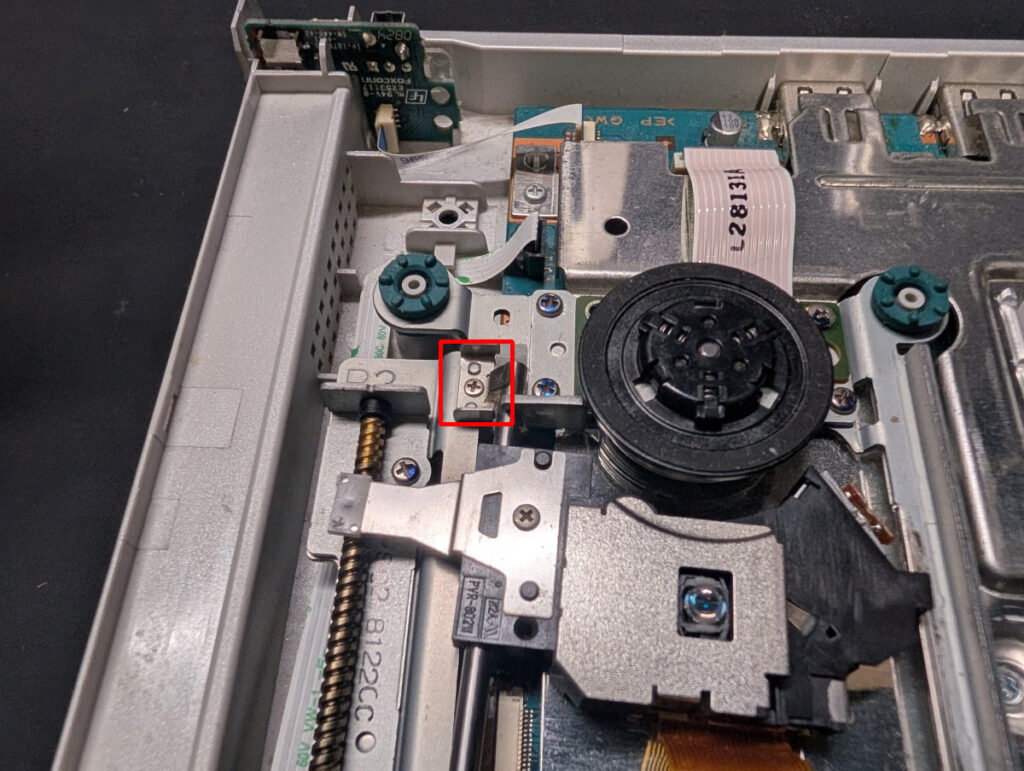

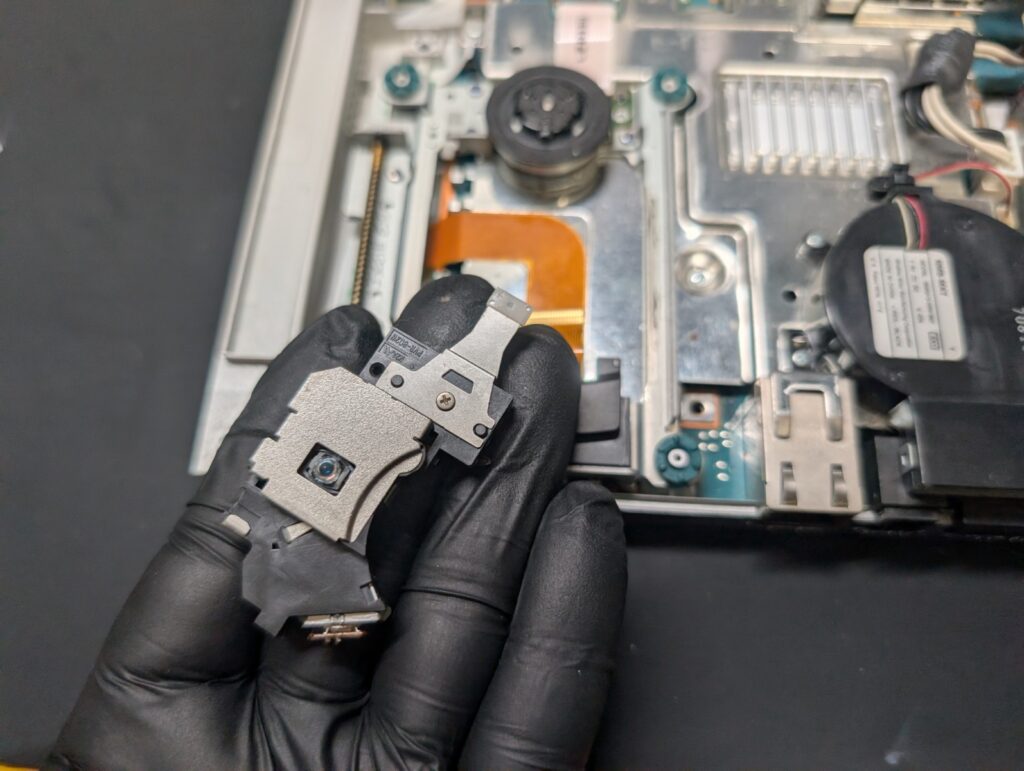

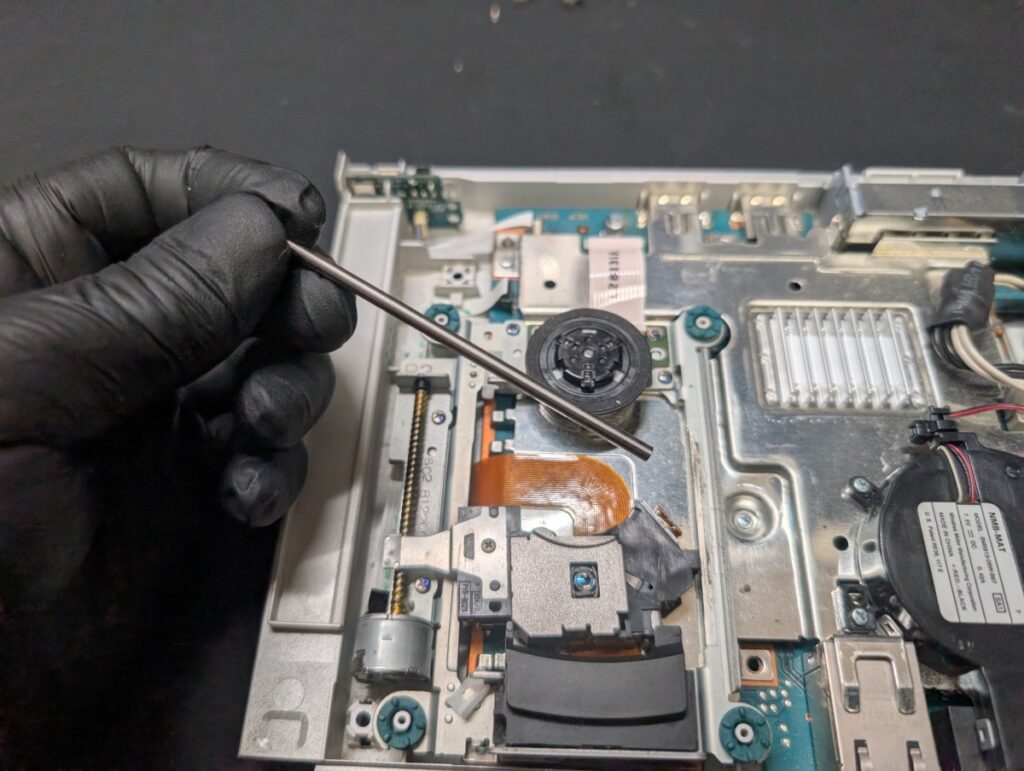

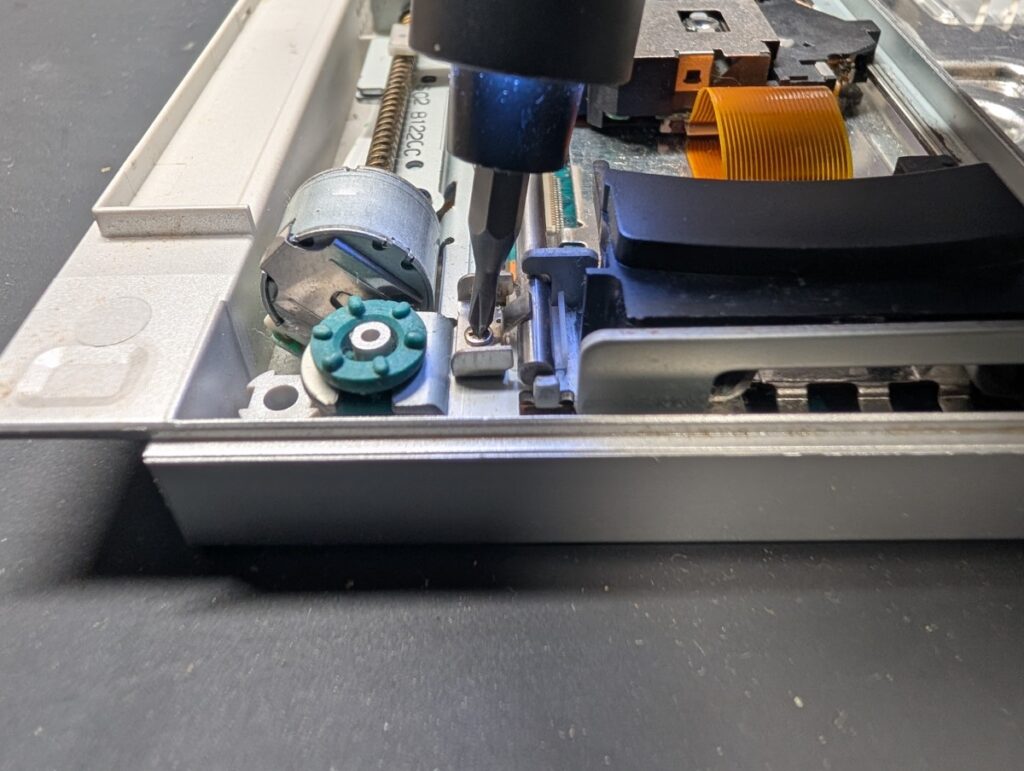

古いピックアップレンズを外す

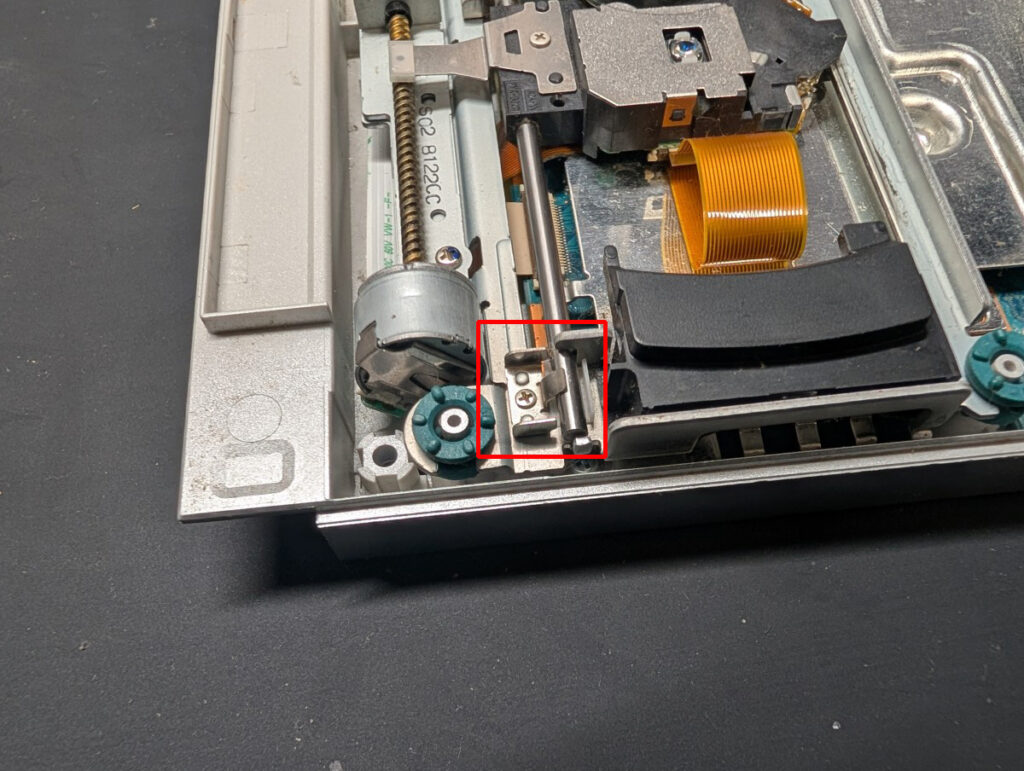

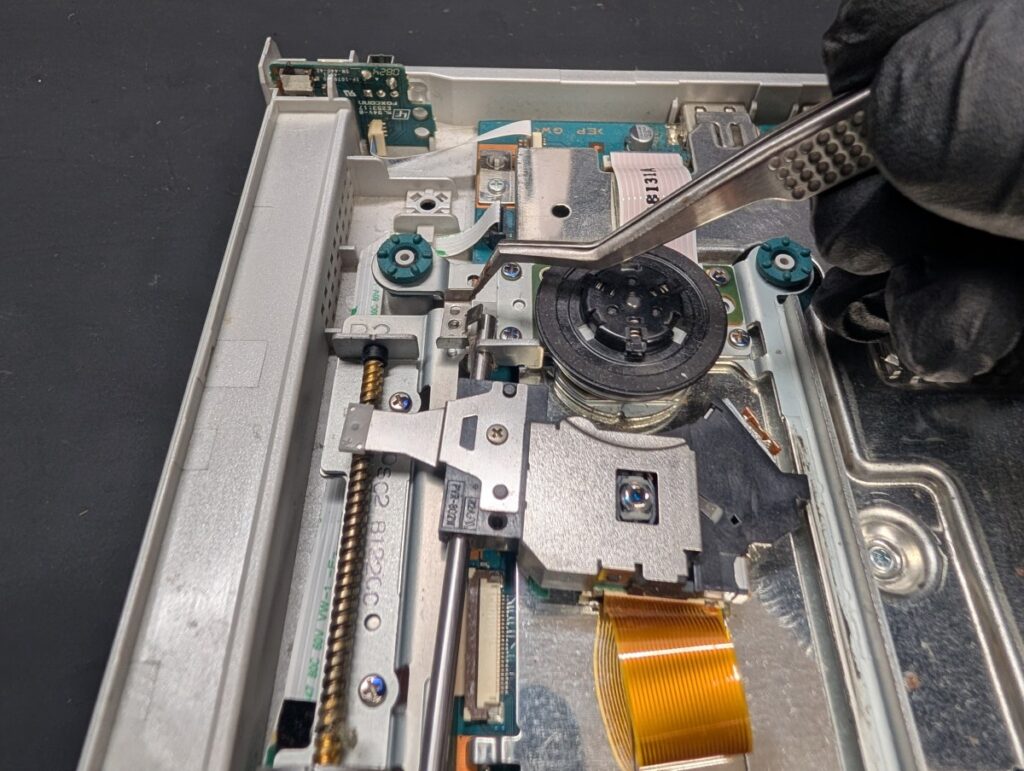

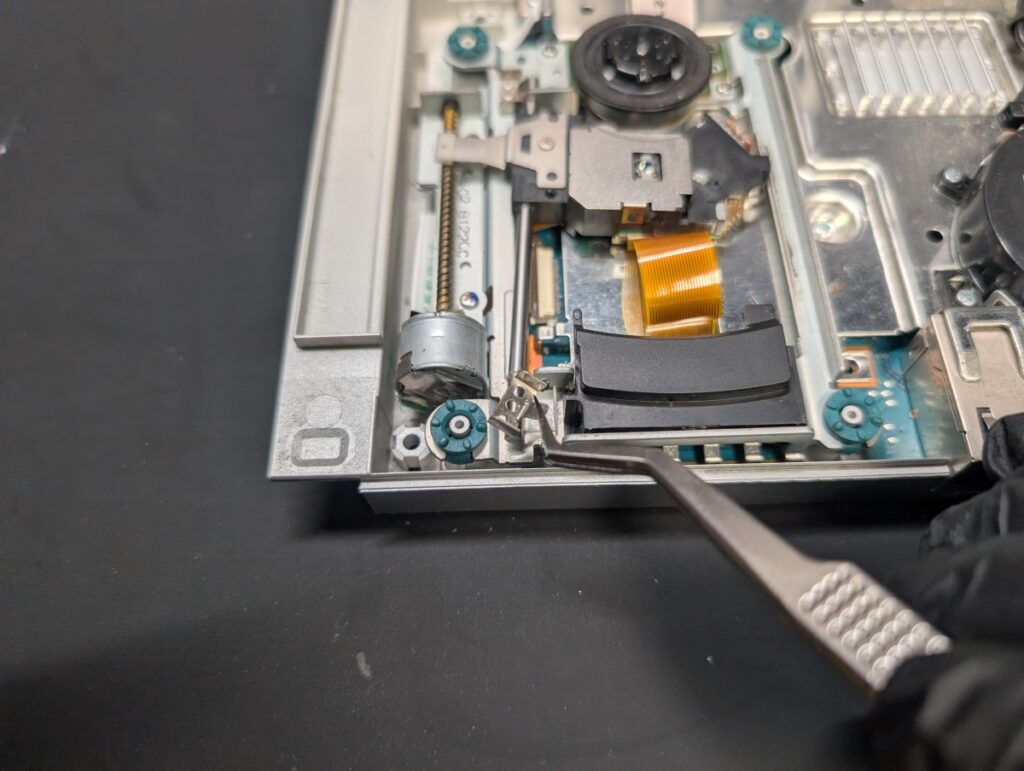

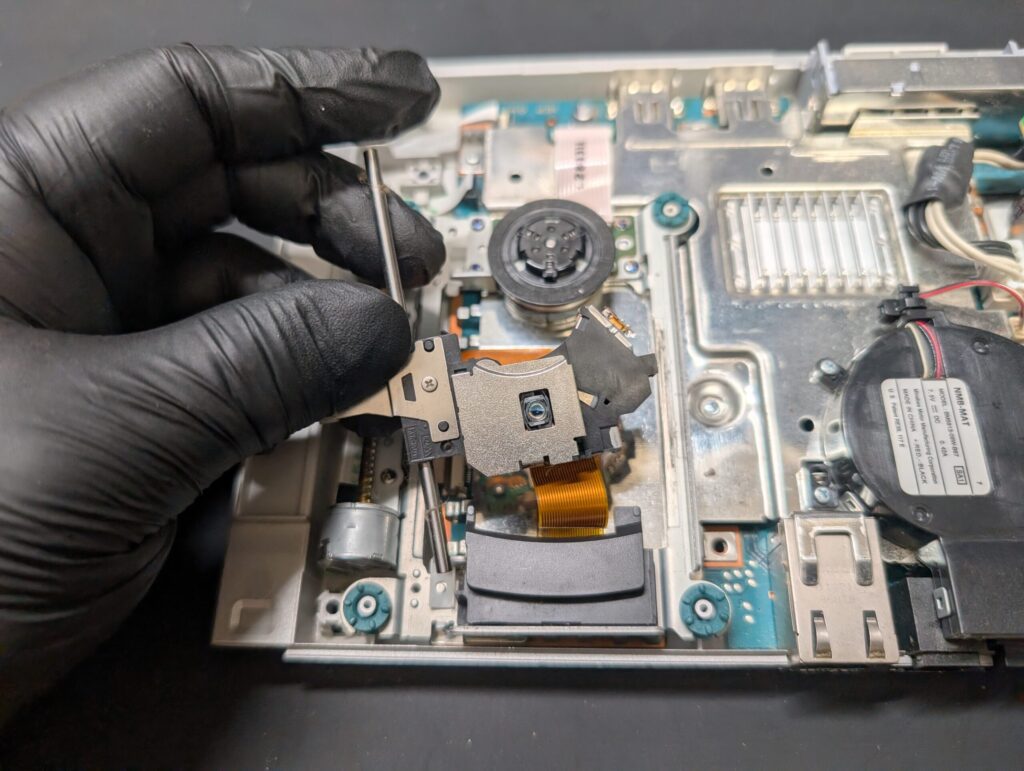

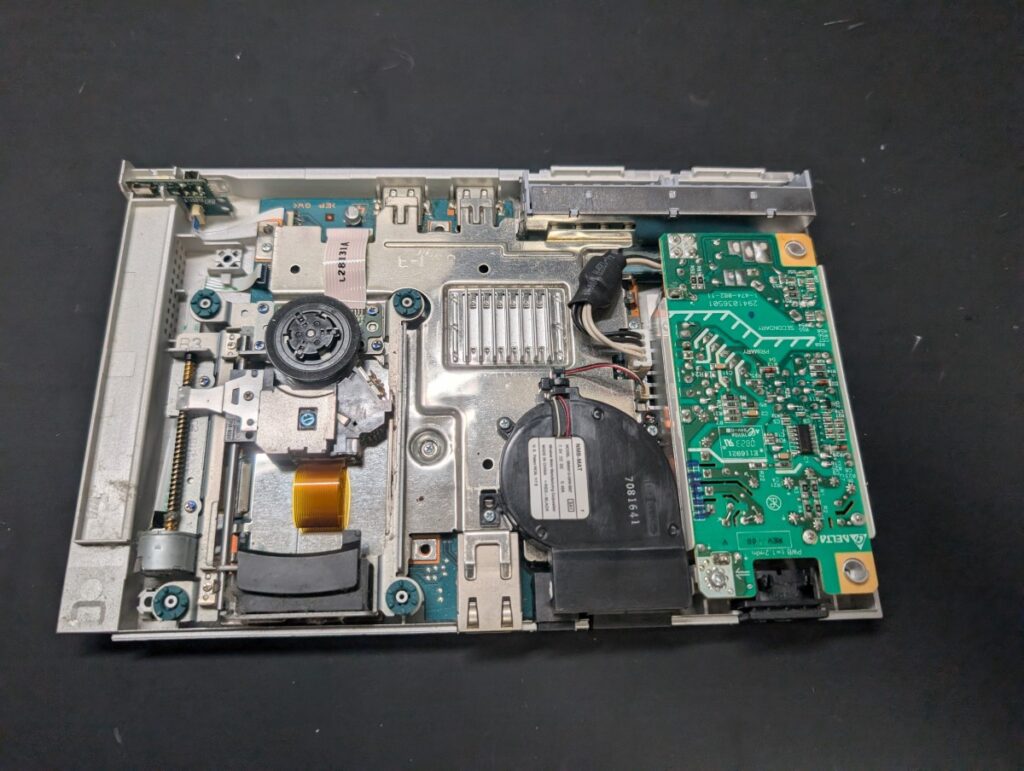

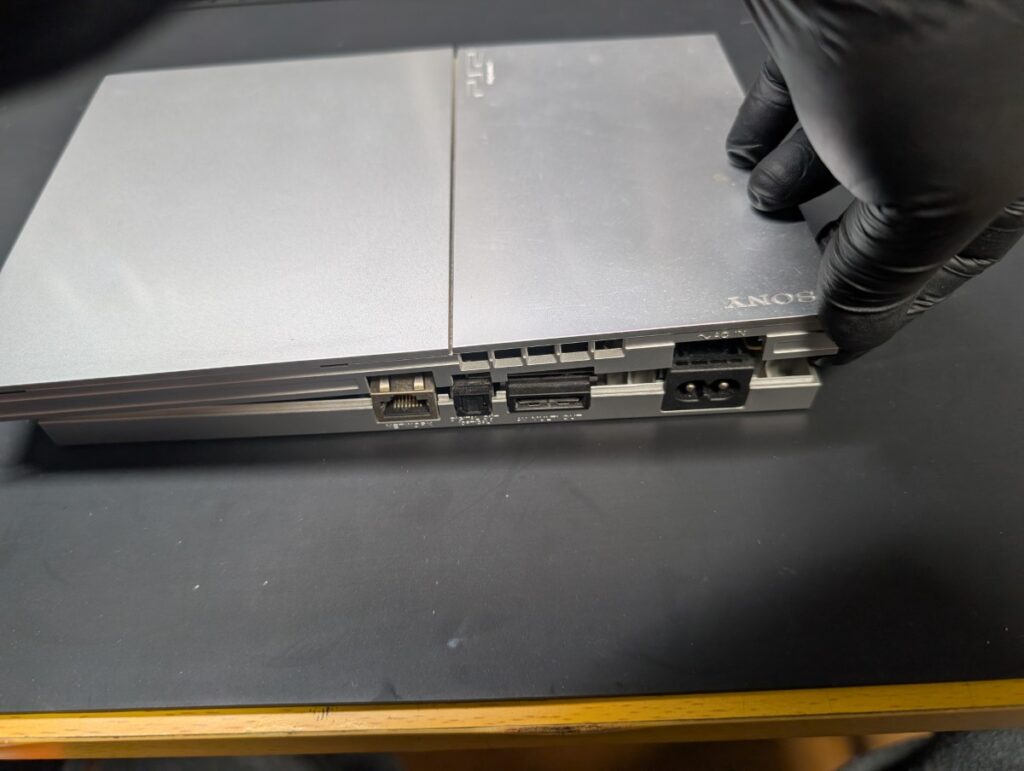

本体の上部カバーを外した後、故障しているピックアップレンズを取り外します。

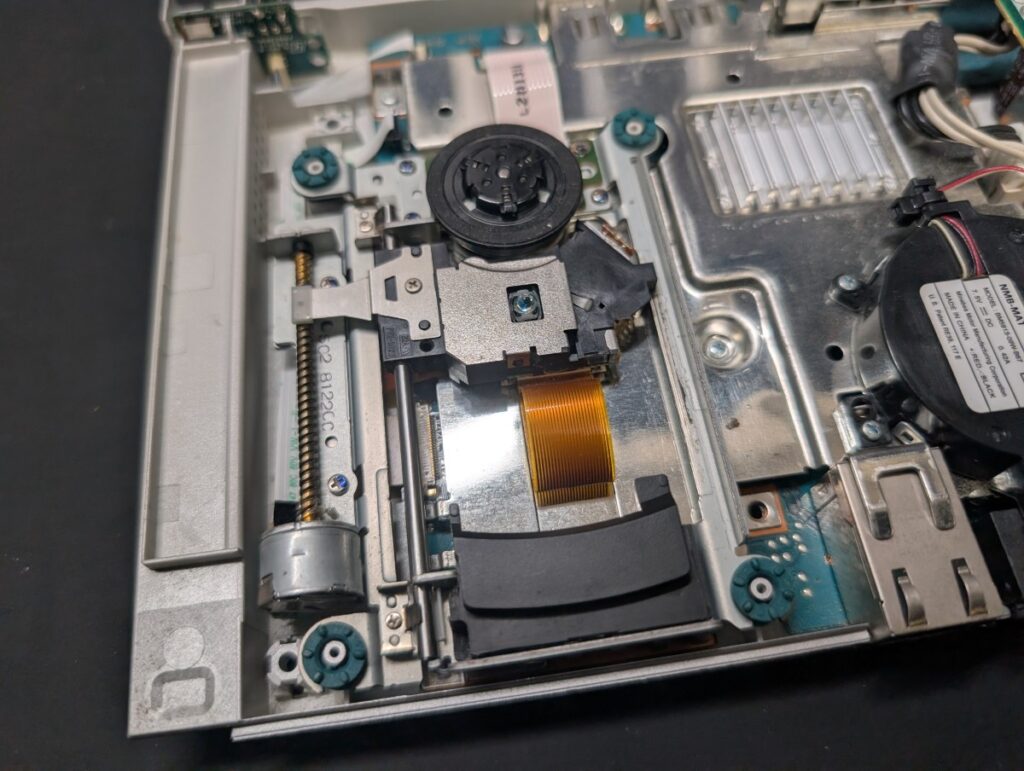

画像左側がドライブです。
同様に外します。
ピックアップレンズから抜きます。

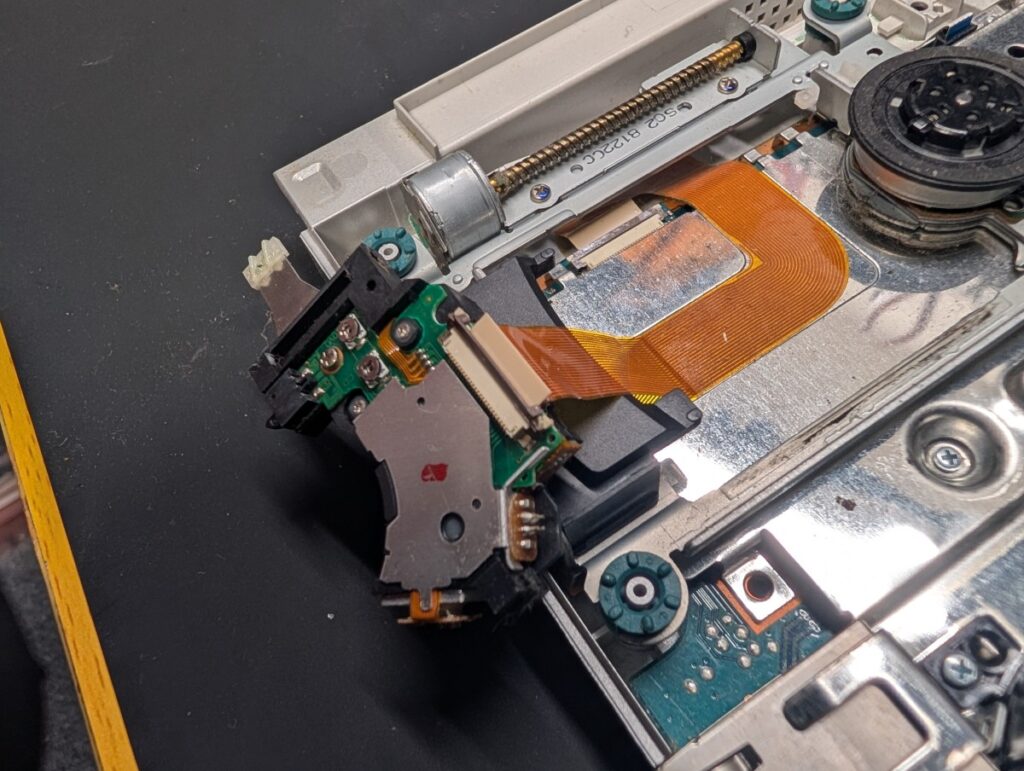

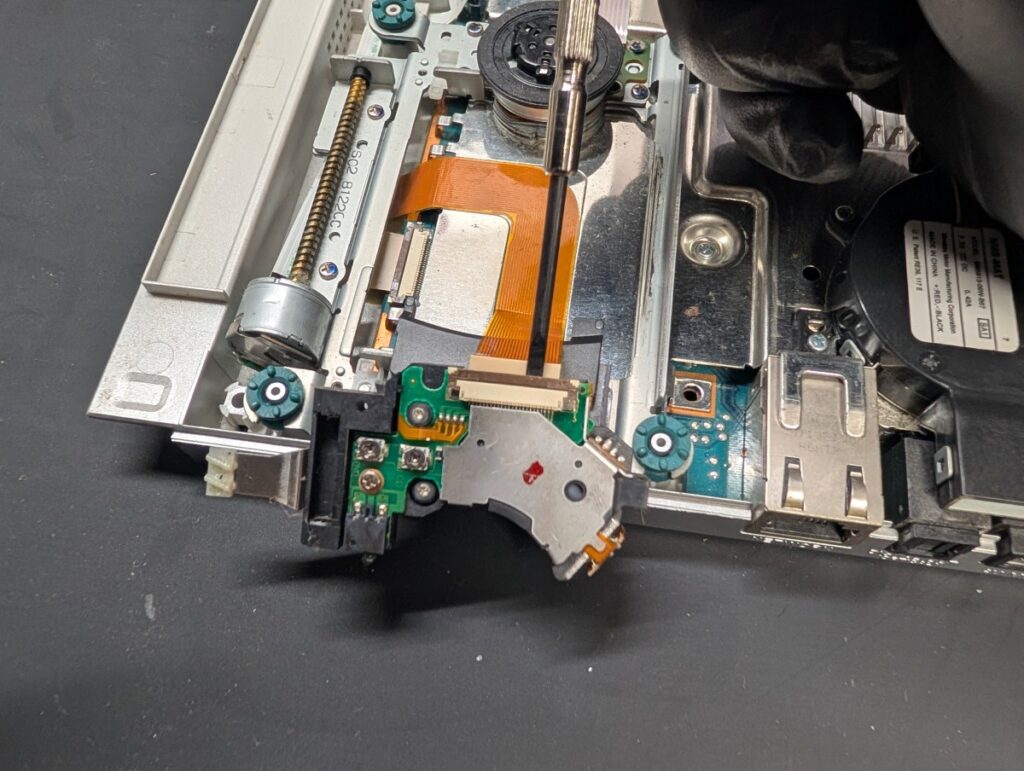

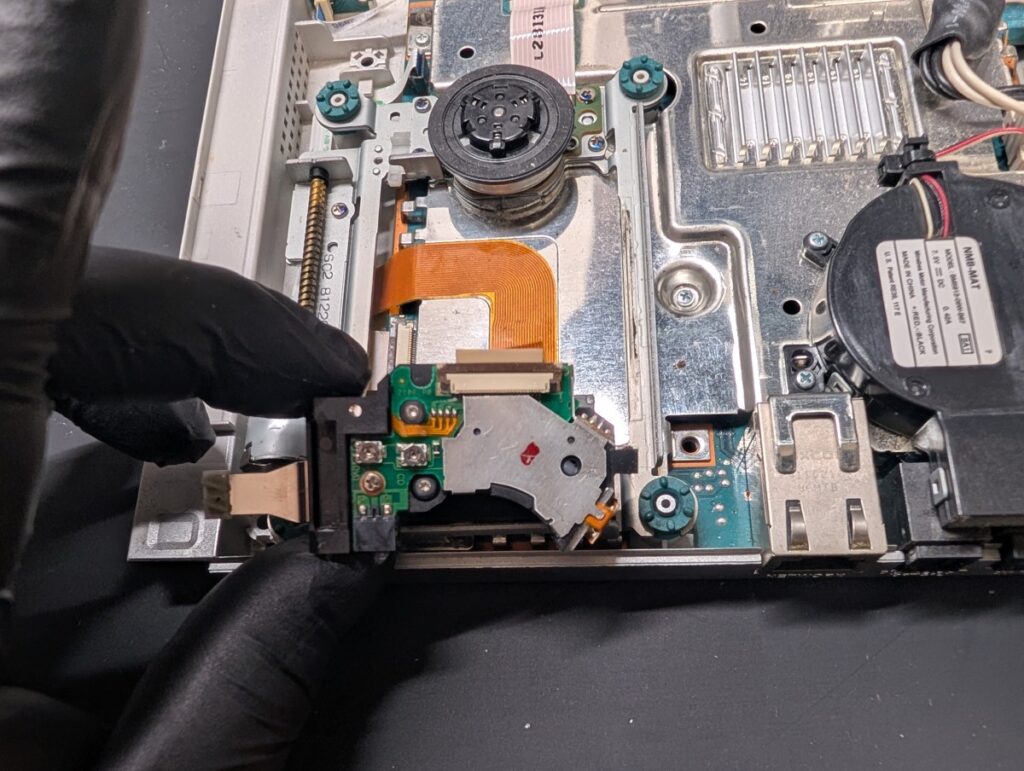

裏側にあるケーブルを抜きます。
ラッチを起こします。

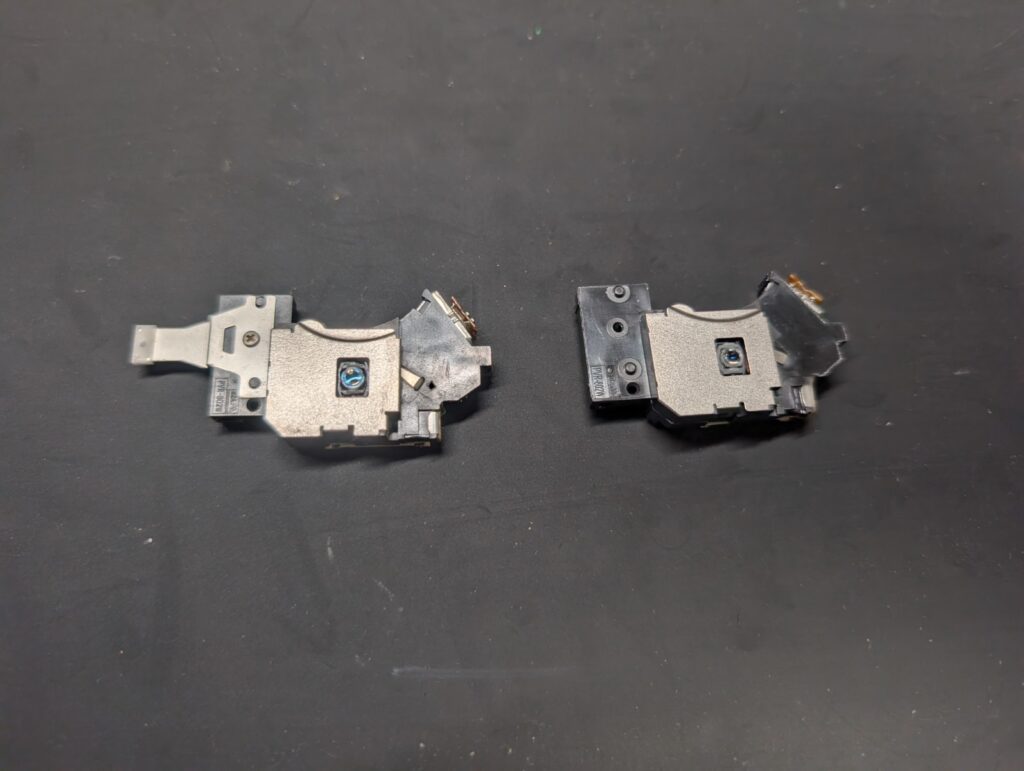

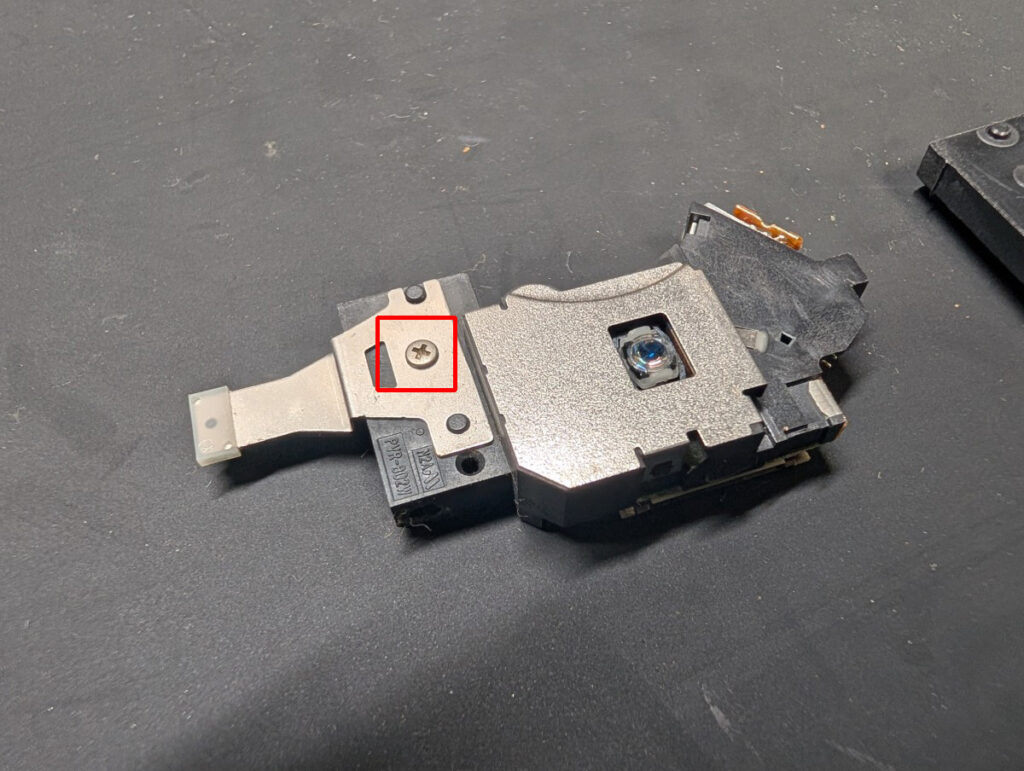

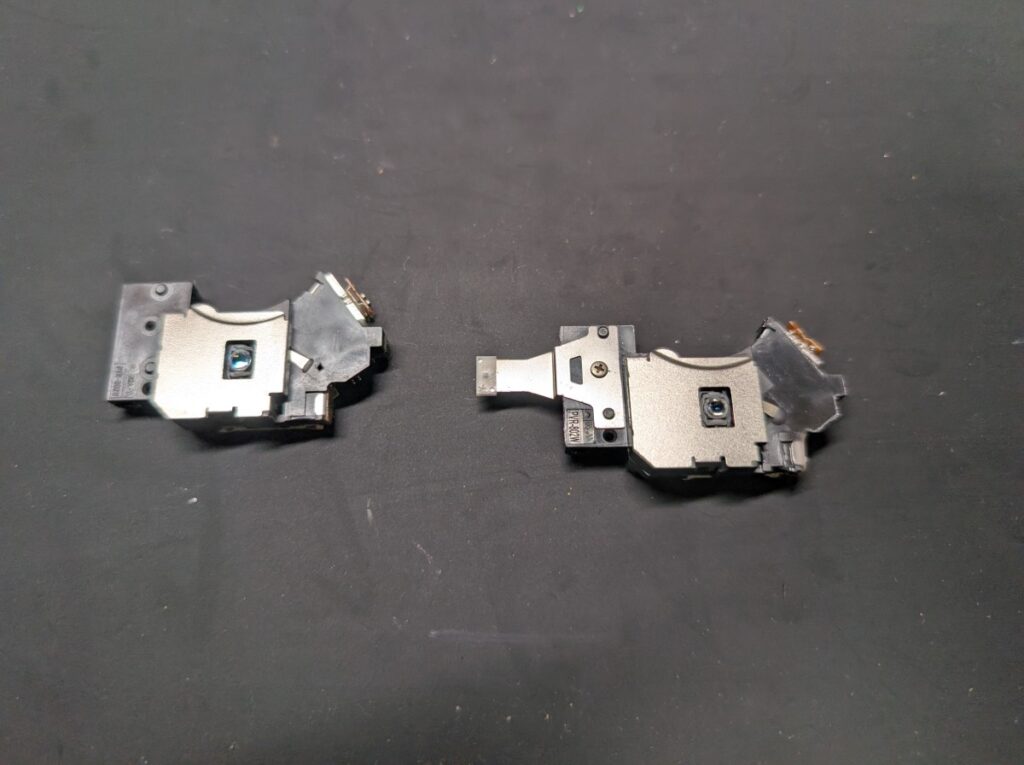

新しいピックアップレンズにレーザーギアアームを取り付ける
新しいピックアップレンズへと移動させます。
斜めに入れたりすると、ピックアップレンズのネジ受けが破損します。
真っすぐに優しく取り付けてください。

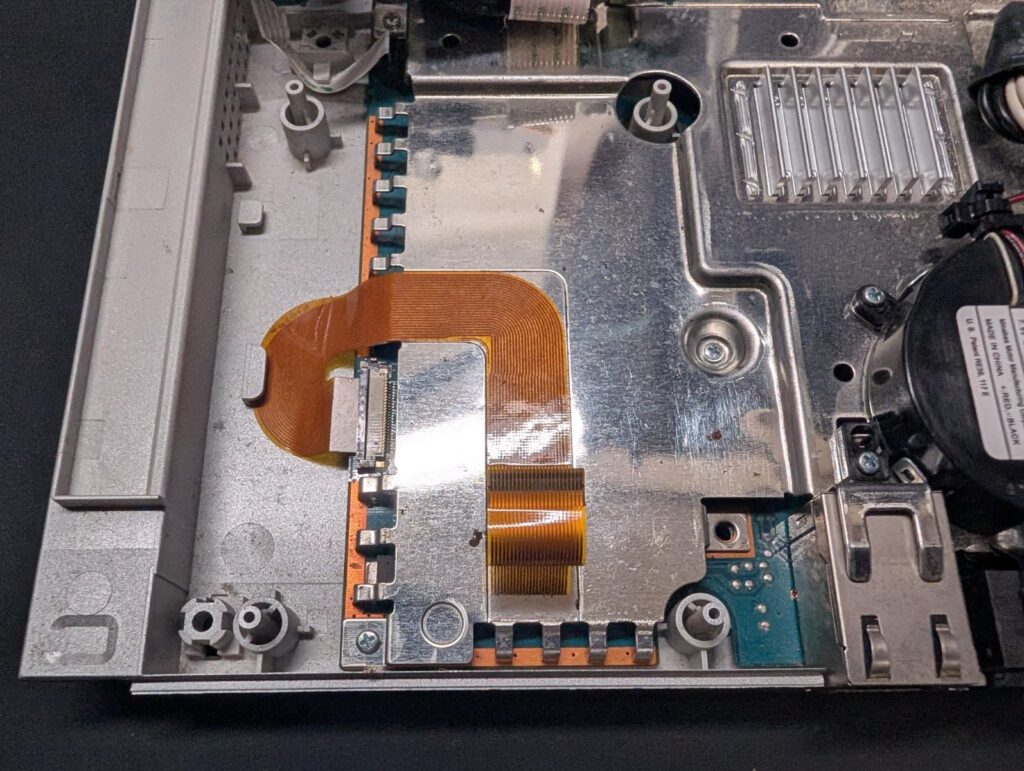

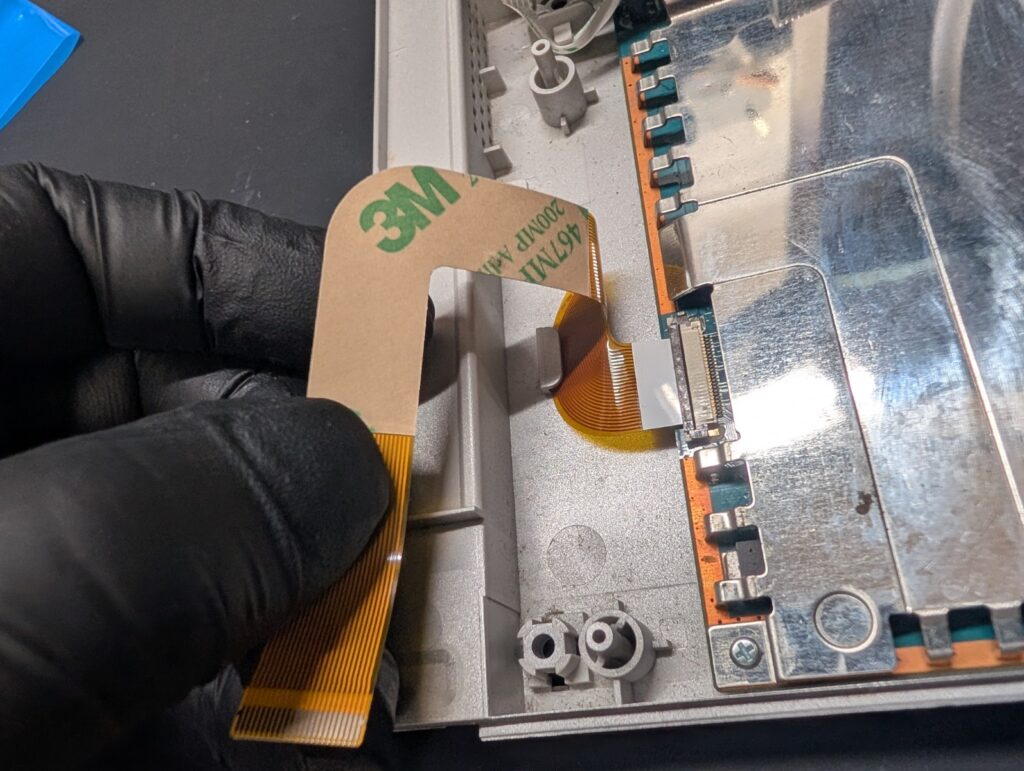

ピックアップレンズのケーブルを交換する

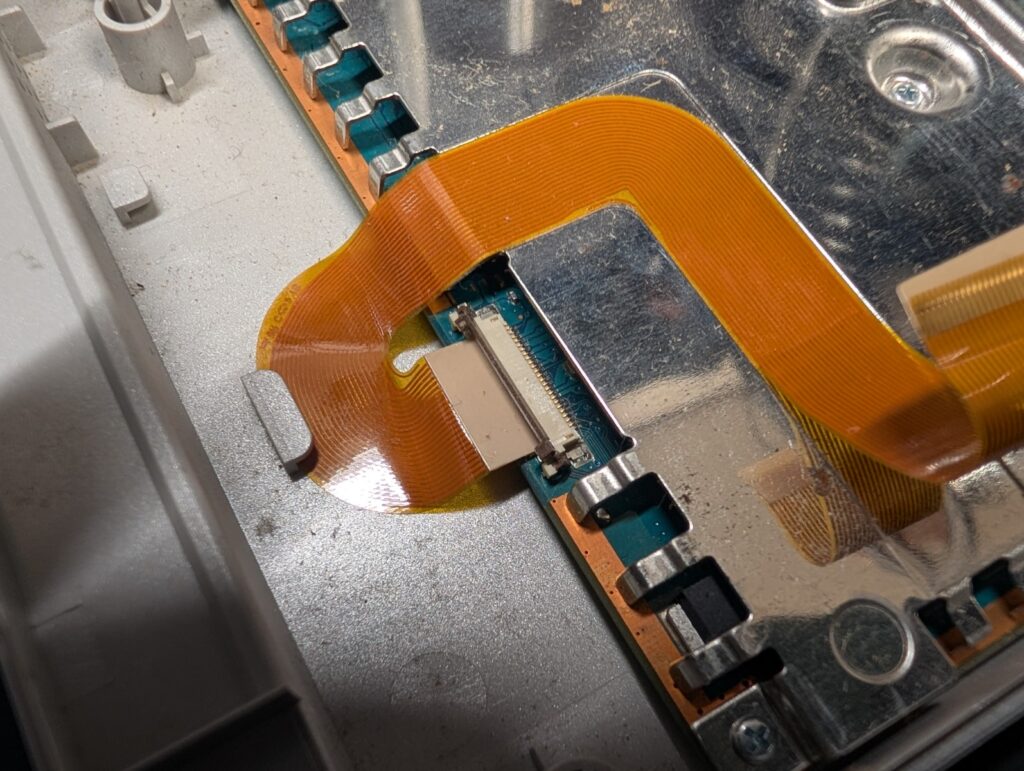

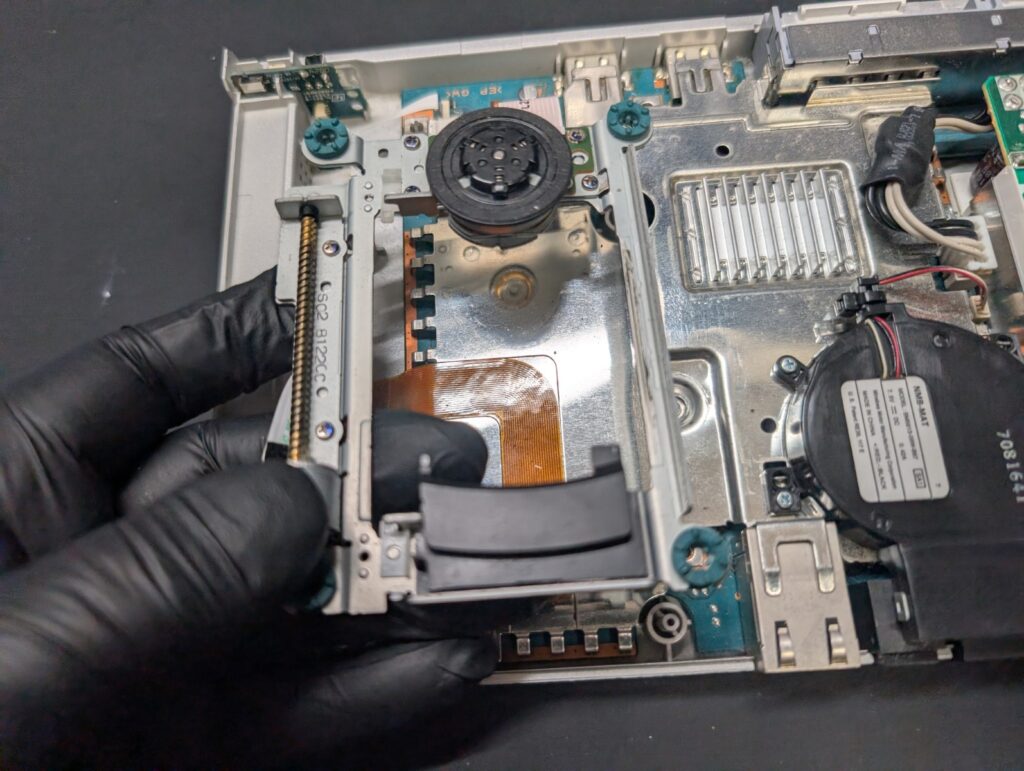

次に、ピックアップレンズのケーブルを交換します。
多くのPS2本体ではフレキシブルケーブルが劣化しており、反りや浮きが発生していることがあります。
このケーブルの浮きが大きい場合、
回転しているゲームディスクの裏面と接触し、円状の傷が付く不具合につながるため、交換を推奨します。
ケーブルが二点、基板と接続されていますが、
ケーブルの断線や破損を避けるために、
ケーブルは基板から外さずに、上側に移動させることをお勧めします。
この際に、ピックアップレンズのレール下にある白いパーツが
落下することがあるため、気を付けてください。

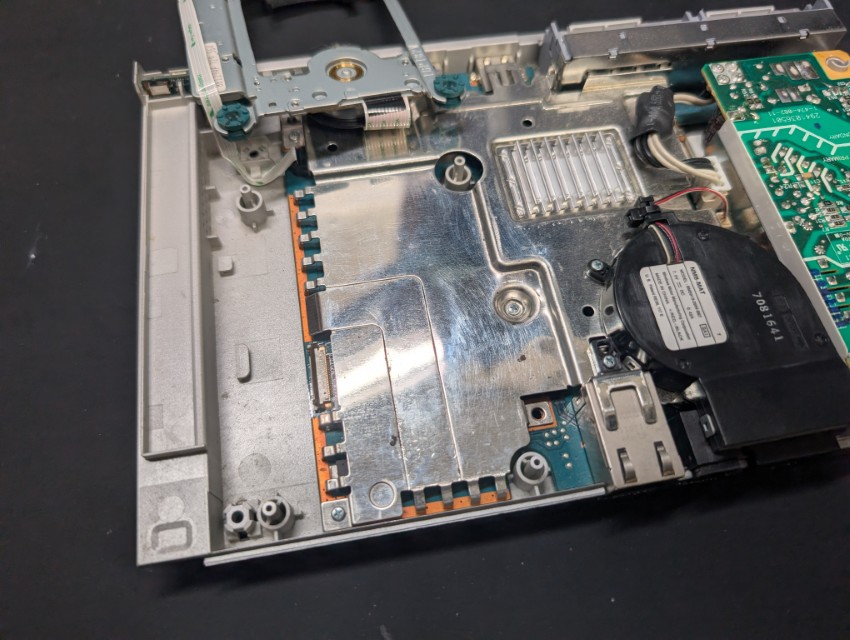

両面（粘着）テープで固定されています。
ノリ跡が残る場合があるため、
ドライヤー等で温めてから外すことをお勧めします。
アルコール等で清掃します。
先に基板と接続します。

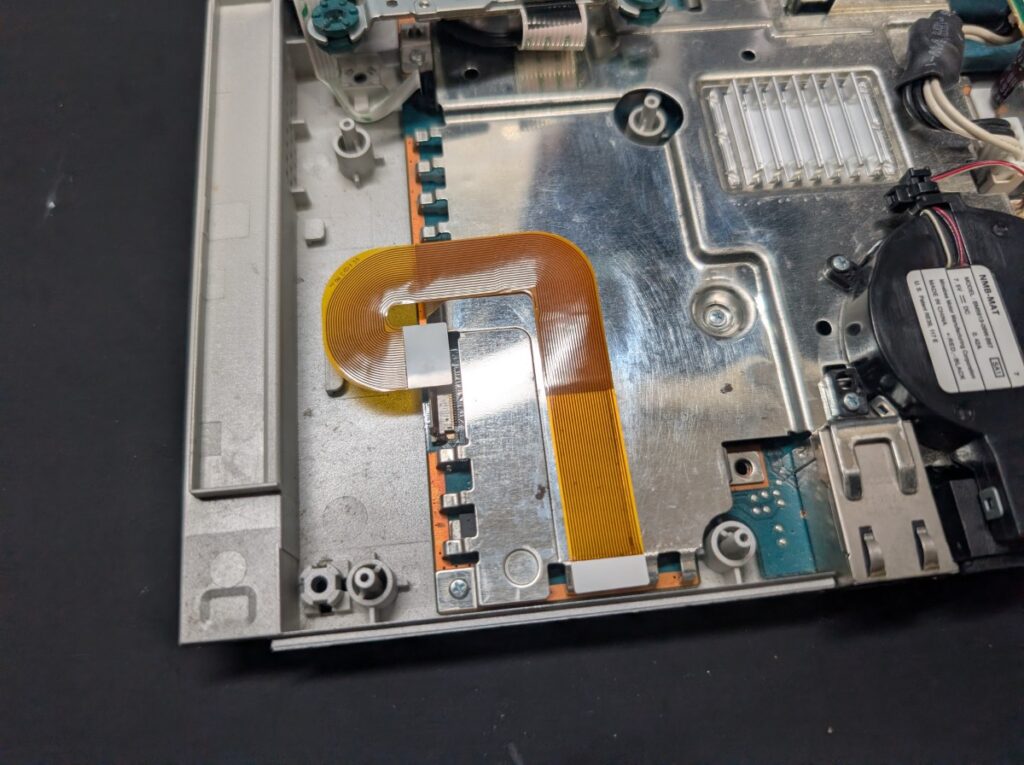

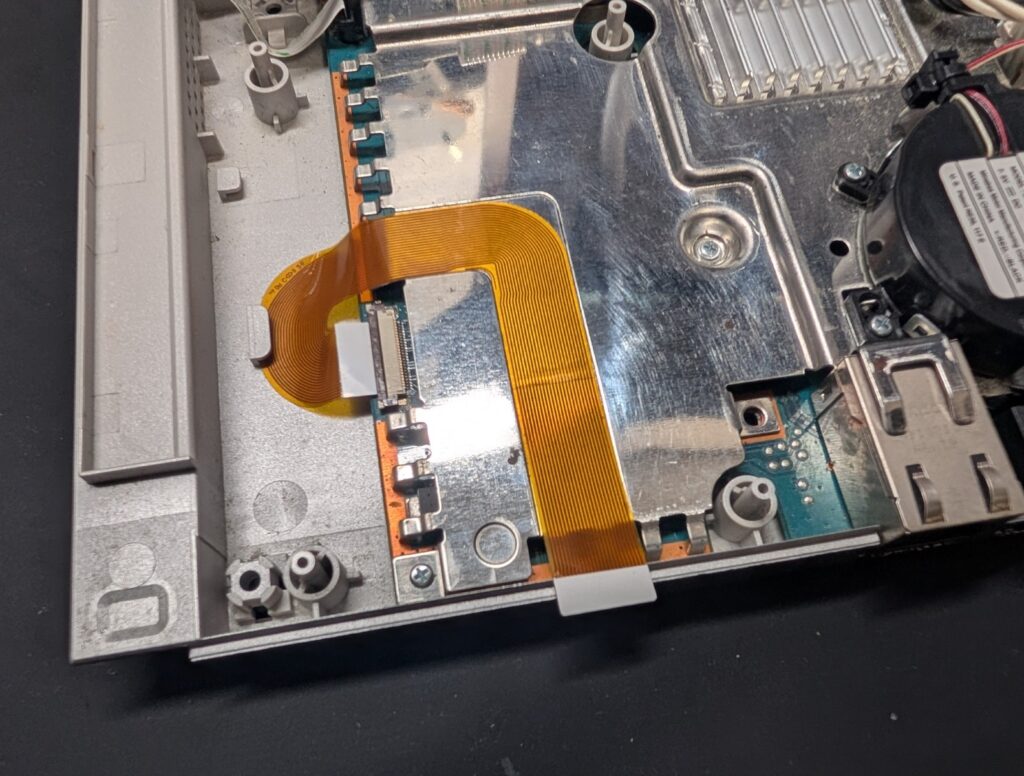

基板プレートへと貼り付けます。
この際に、プレートの溝に沿って丁寧に貼り付けます。

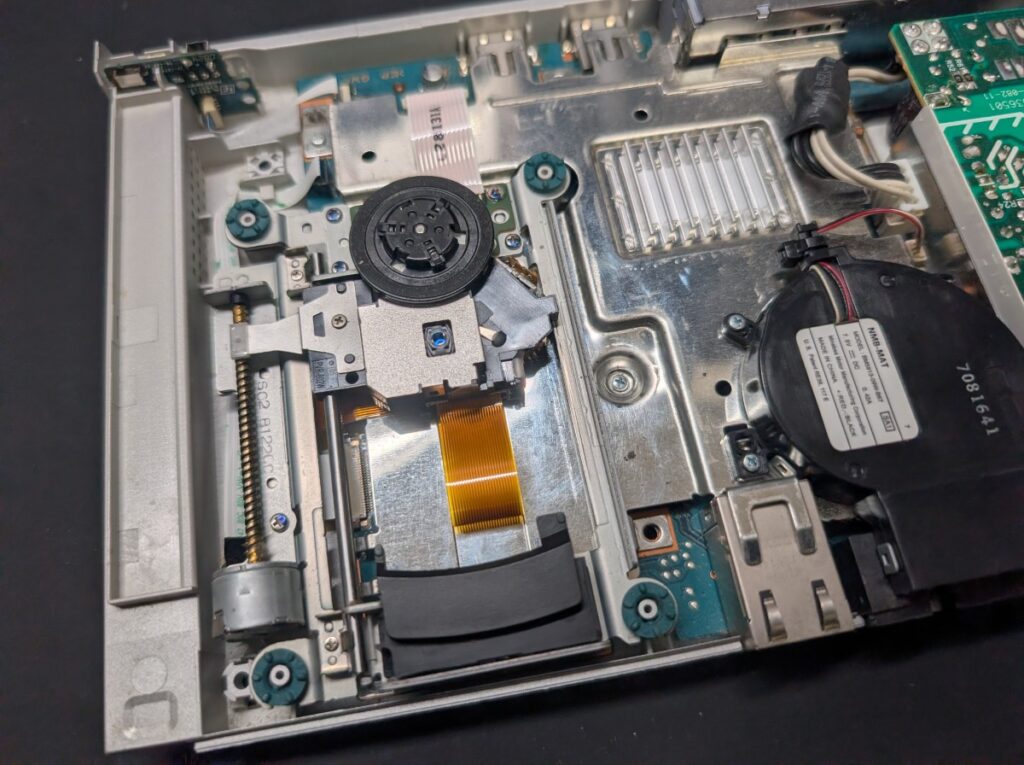

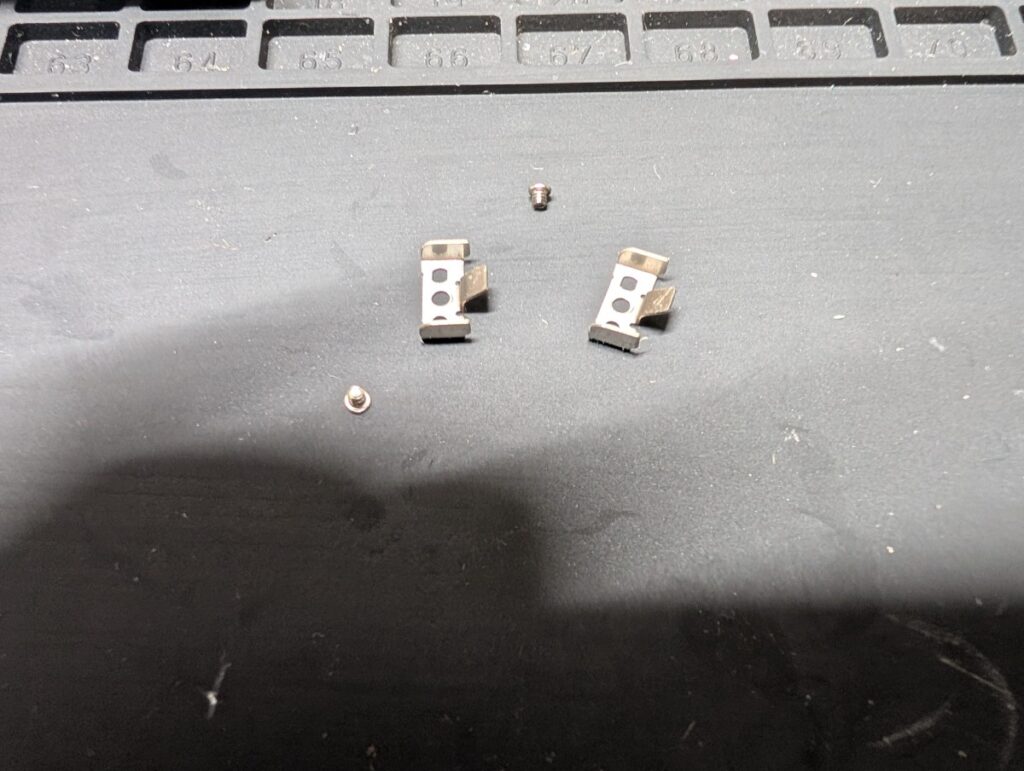

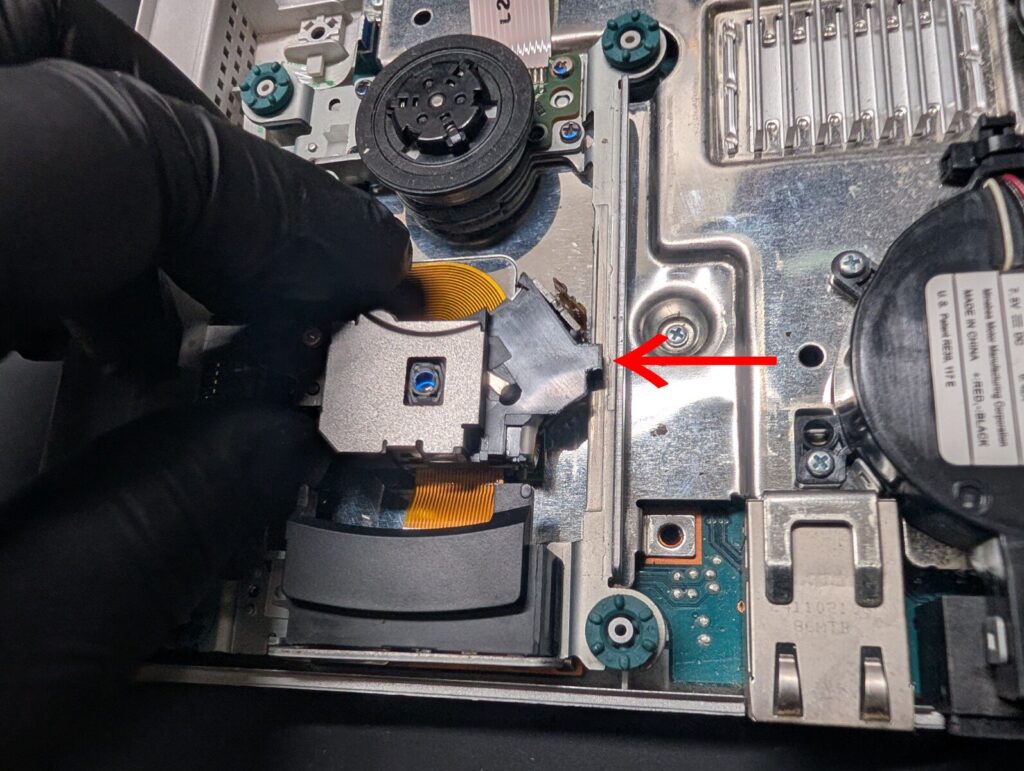

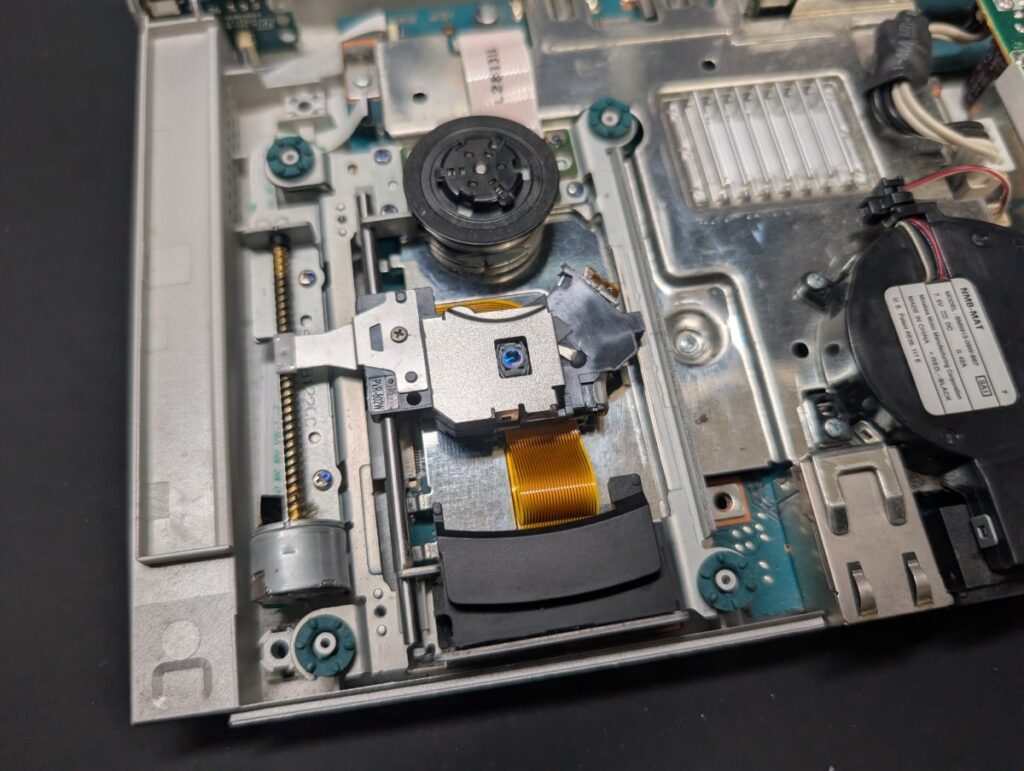

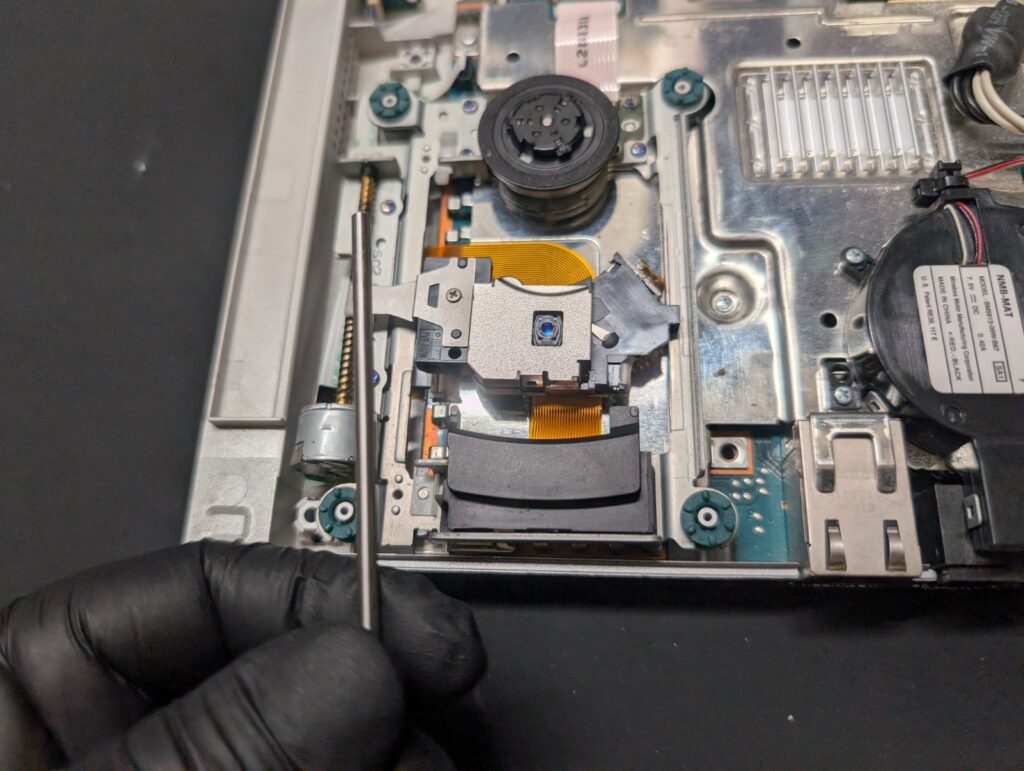

新しいピックアップレンズを取り付ける

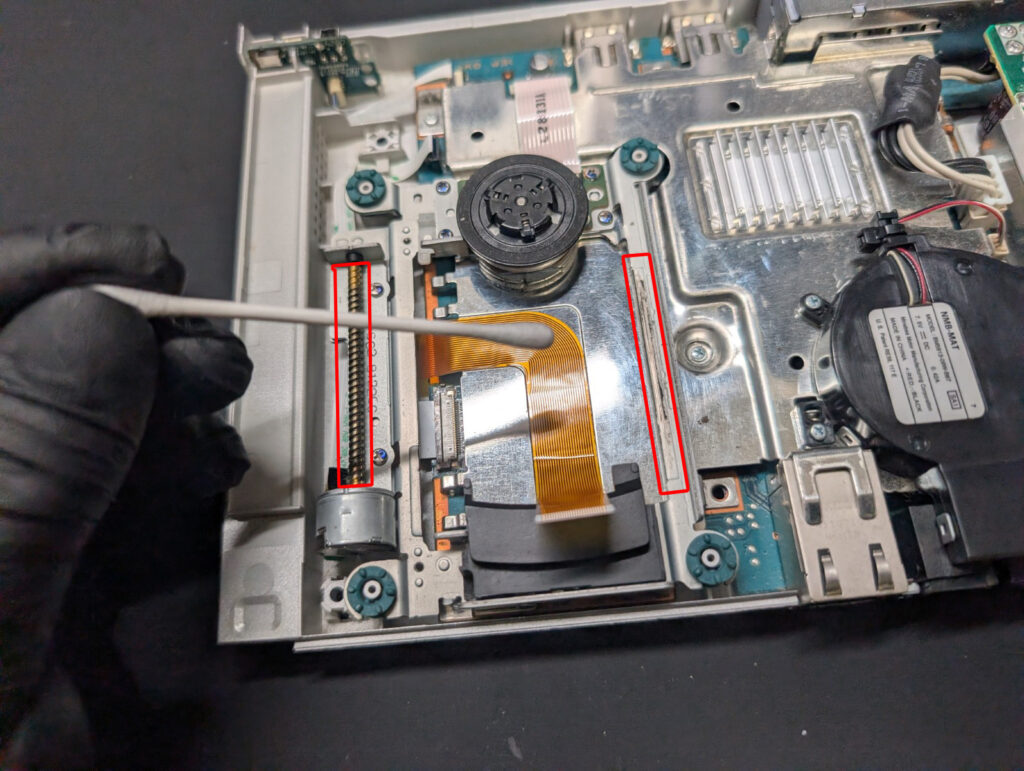

綿棒でピックアップレンズの可動部を清掃します。
当社では新しいグリスを塗布しますが、
塗布しなくても正常に動くことが多い印象です。
古いピックアップレンズを外した時と同様に、

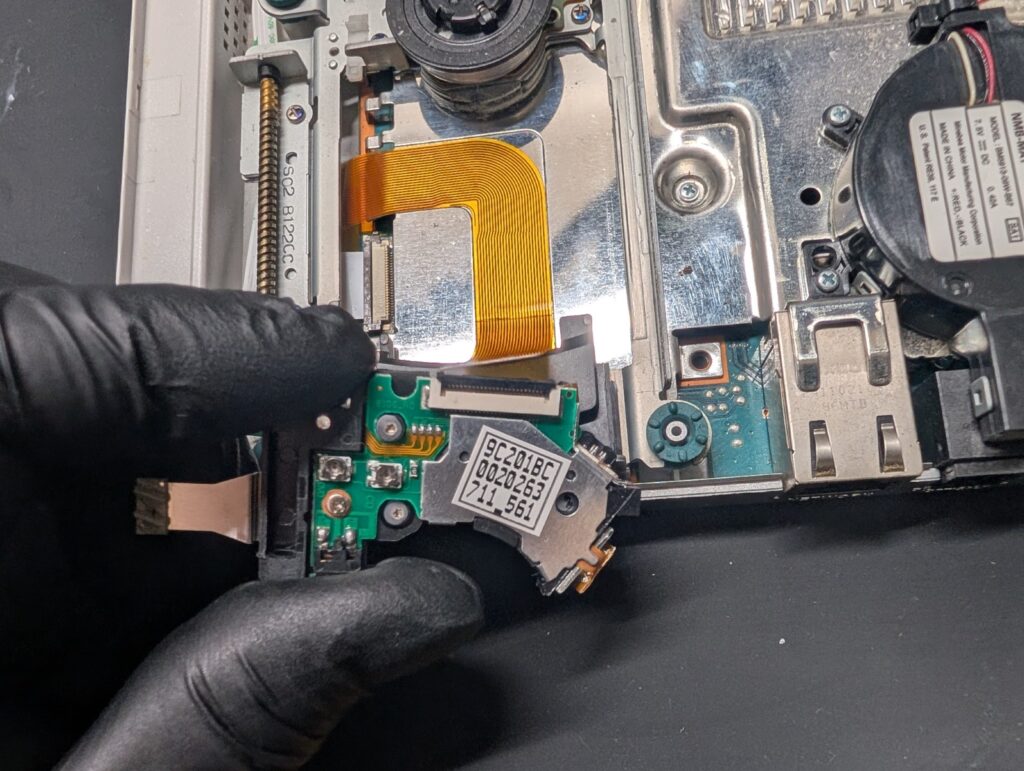

ラッチを起こしてケーブルを差し込み、ラッチを閉じます。
プレートを取り付けます。
忘れ物が無いか、再度チェックしてください。
動作確認を行う
ピックアップレンズ交換後は、
他の不具合が発生している可能性もあるため、分解した状態で電源を入れて動作確認を行います。
SCPH-90000の場合、ピックアップレンズの右側に電源基板があり、
起動中にこの部分へ触れると感電する恐れがあります。
そのため、触れないようにするか、紙などを敷いた状態で動作確認を行います。
また、電源を切った後でも数分間はコンデンサに電気が残っているため、触れないよう注意が必要です。

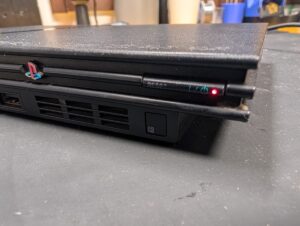

本体を起動させます。
右側の基板には触れないように要注意。

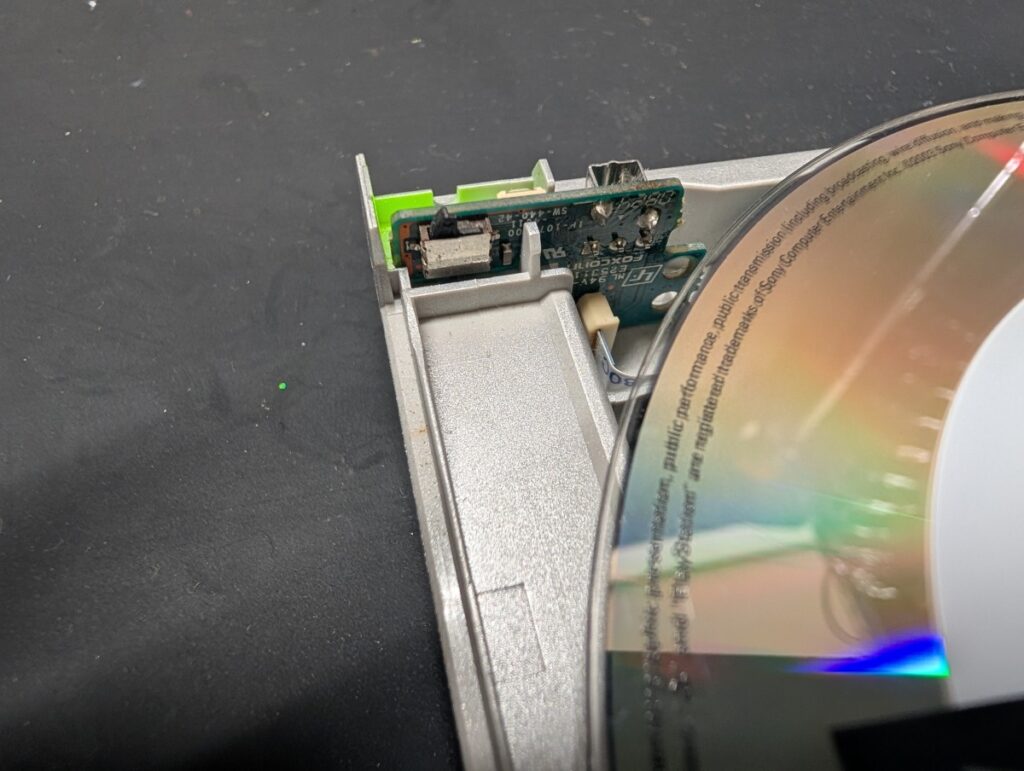

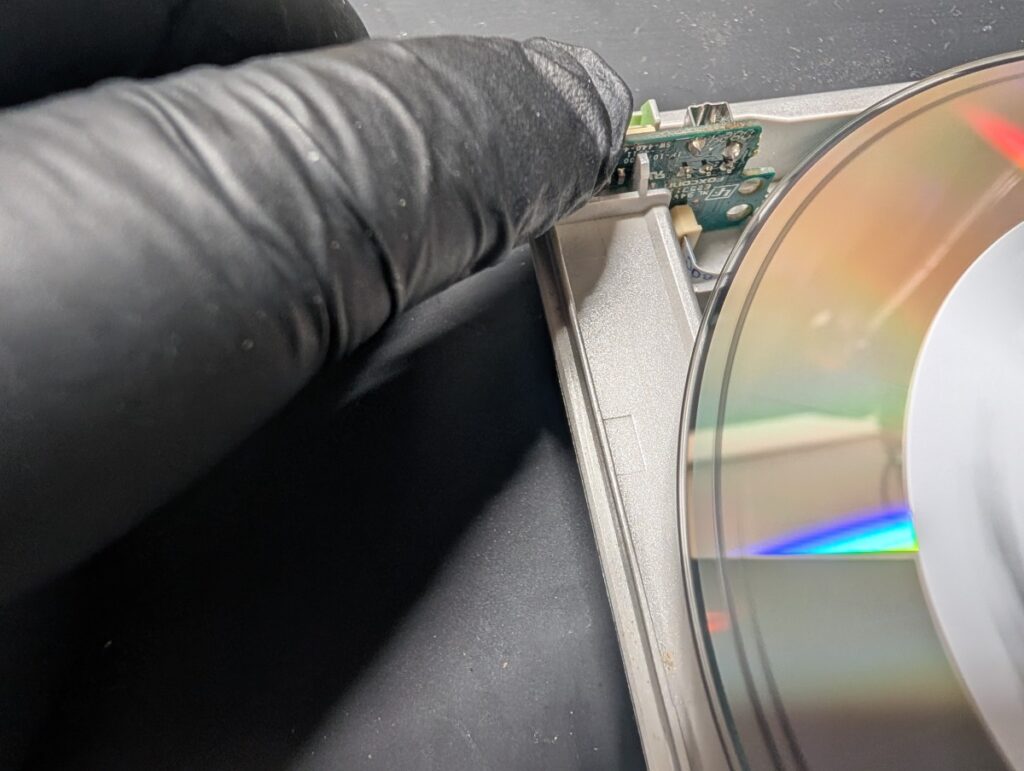

ボタン上部にある、スイッチを指で押します。

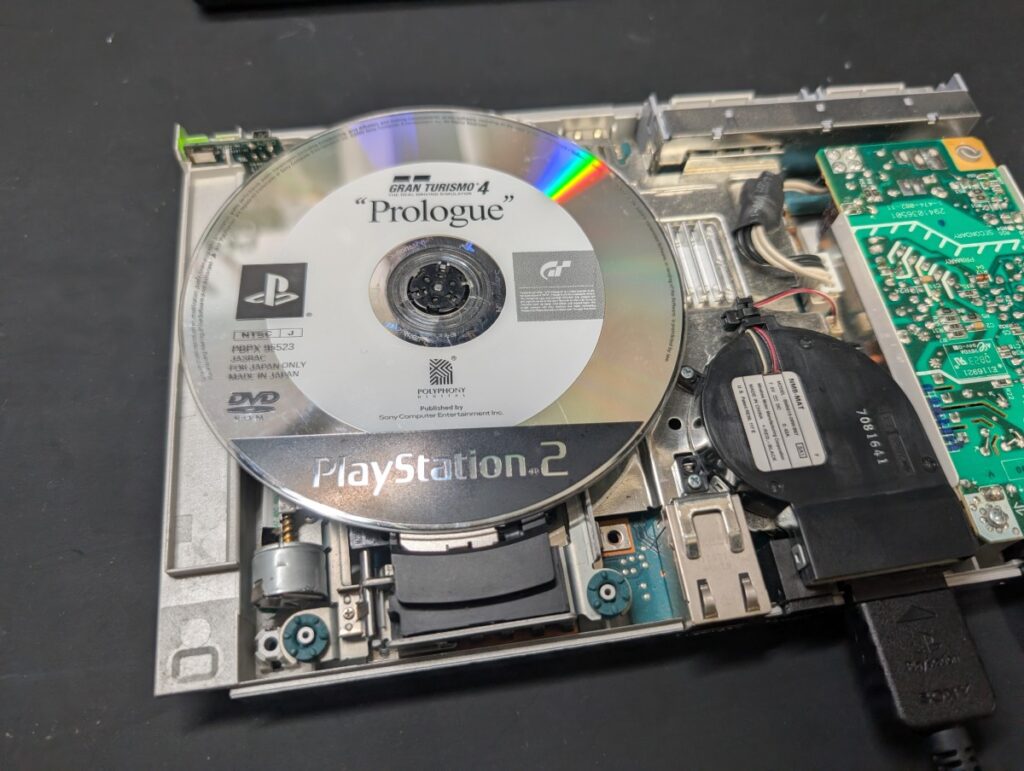

ディスクが回転します。

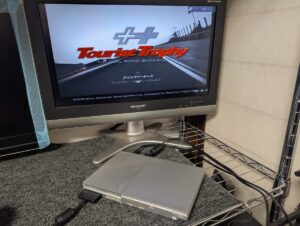

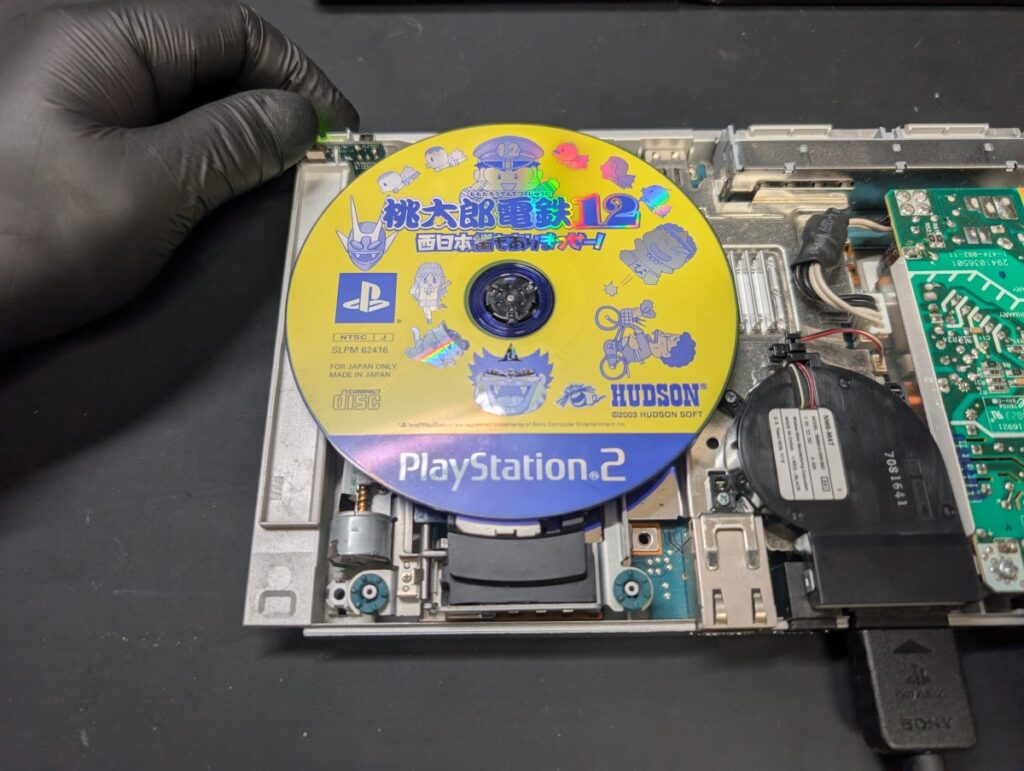

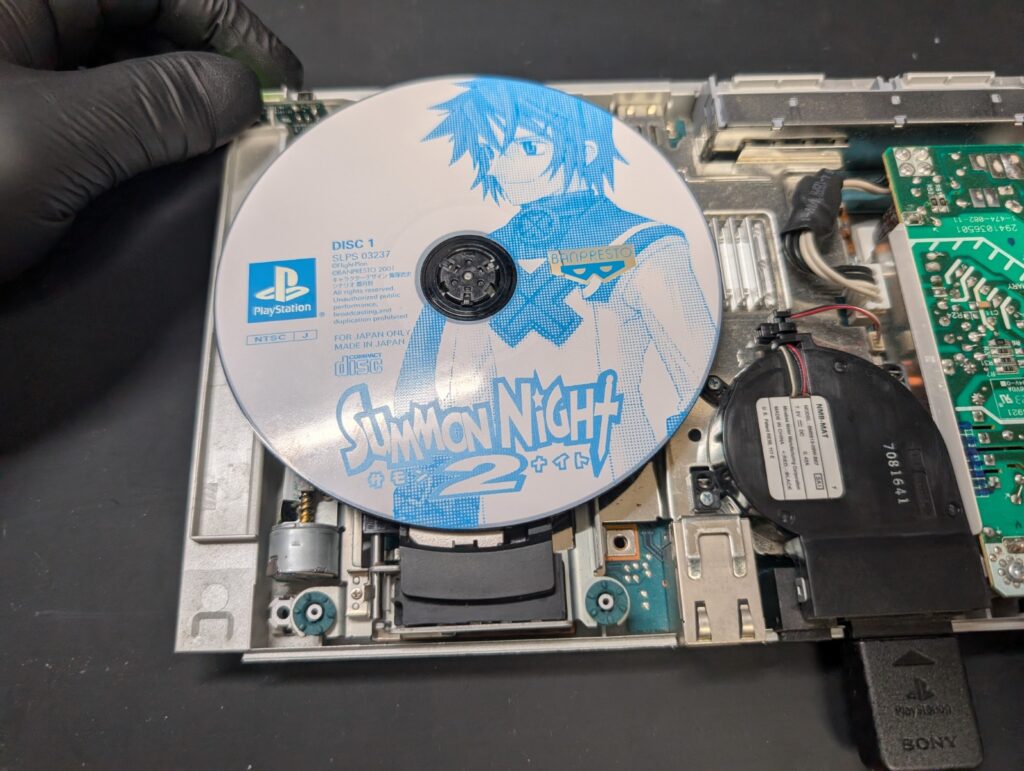

各ゲームディスクが読み込めるか点検を行います。
電源ケーブルを本体から抜きます。
組み立てと最終確認

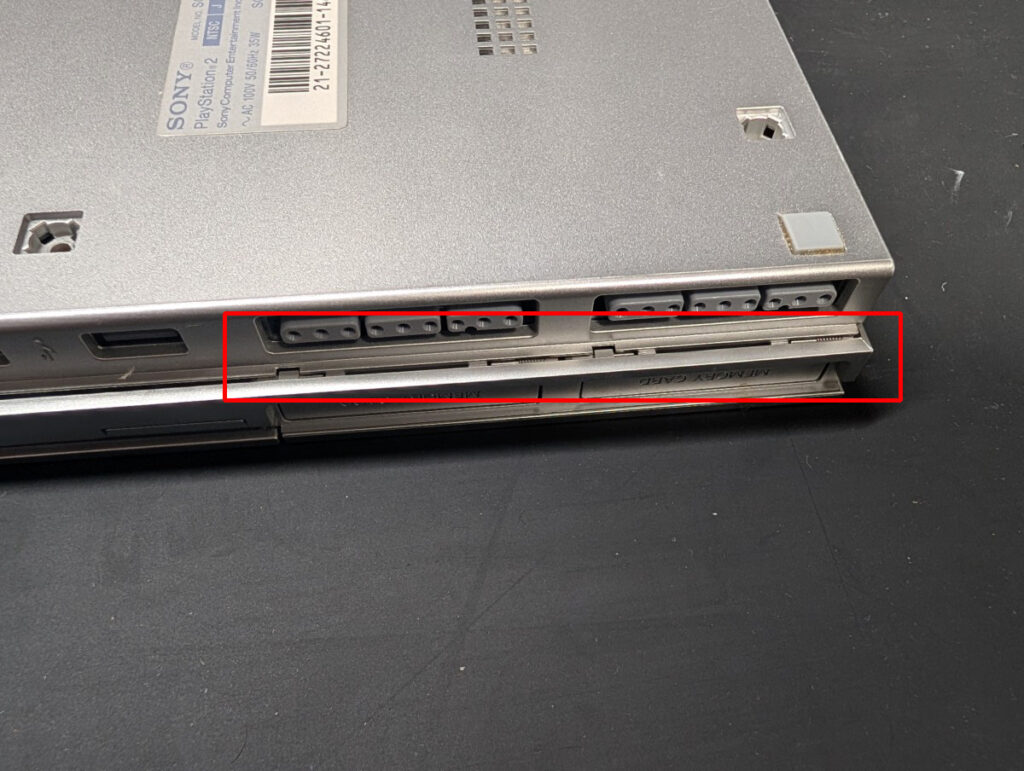

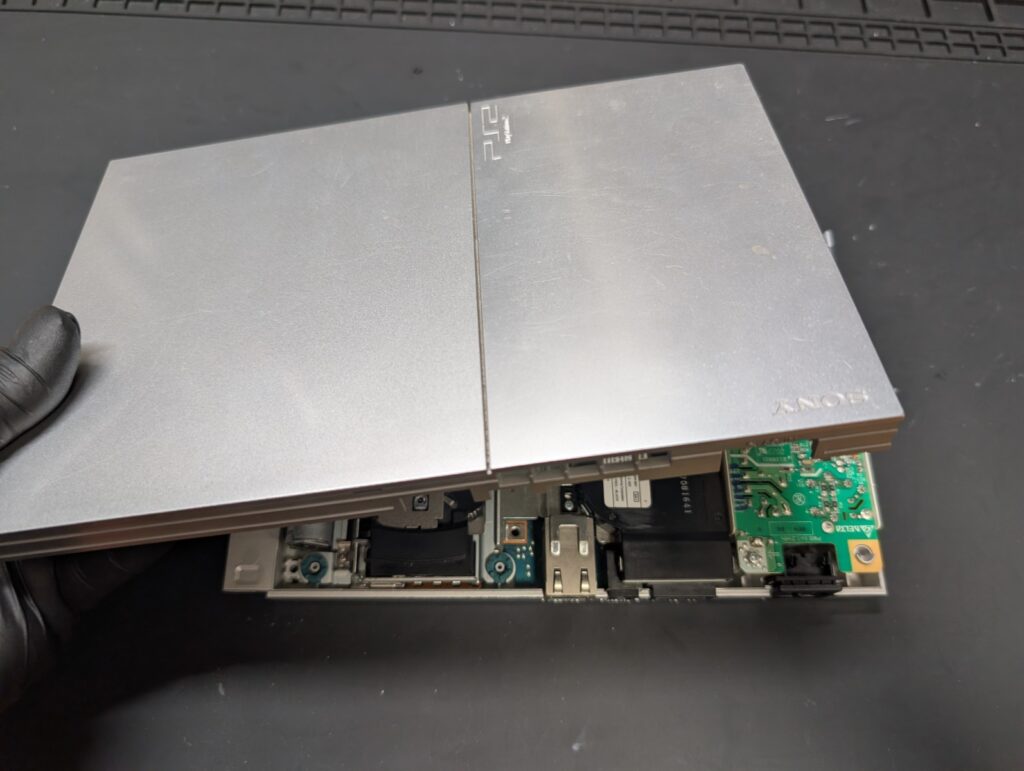

上部カバーを取り付けます。
この際に、起動ボタンがズレることがあるため、
再度確認しながら取り付けます。
しっかりと、はめ込みます。
この時に音飛びや、カクツキが発生しないかを念入りにチェックして、
問題なければ修理完了です。
ピックアップレンズ交換後の不具合について
新品のピックアップレンズへ交換した後に発生しやすい不具合として、以下の症状が挙げられます。
・トレイを閉める、または開閉センサーを押してもディスクが回転しない
・ディスクは回転するが、読み込みに成功しない
・ガガガと異音がする
・電源が入らない
・起動スイッチを押しても起動しない
これらの症状が発生した場合、
ピックアップレンズの初期不良、ピックアップレンズ以外の故障、または取り付け不良が考えられます。
上記のような症状が発生した際は、他の原因を確認し、該当箇所の修理を行う必要があります。
