初期型PS3のCECHA00にて、
ディスクが取り込まれたままの状態となり、
イジェクトボタンを押しても排出されなくなってしまったとのことで、修理をご依頼いただきました。
CECHA00のディスク排出、取込不良の原因と改善方法
ディスクが排出できない、取り込みできないという症状は、さまざまな原因で発生します。
また、同じように見える症状でも、
故障している箇所によって動作内容が異なります。
ディスク排出不良 ～ボタンを押した際に音がする～
ディスクが本体に取り込まれた状態で、
ディスクイジェクトボタンを押した際に、「ガチャッ」という
排出しようとしている音がする場合は、本体内部のディスクドライブの故障により発生します。
この場合においては、

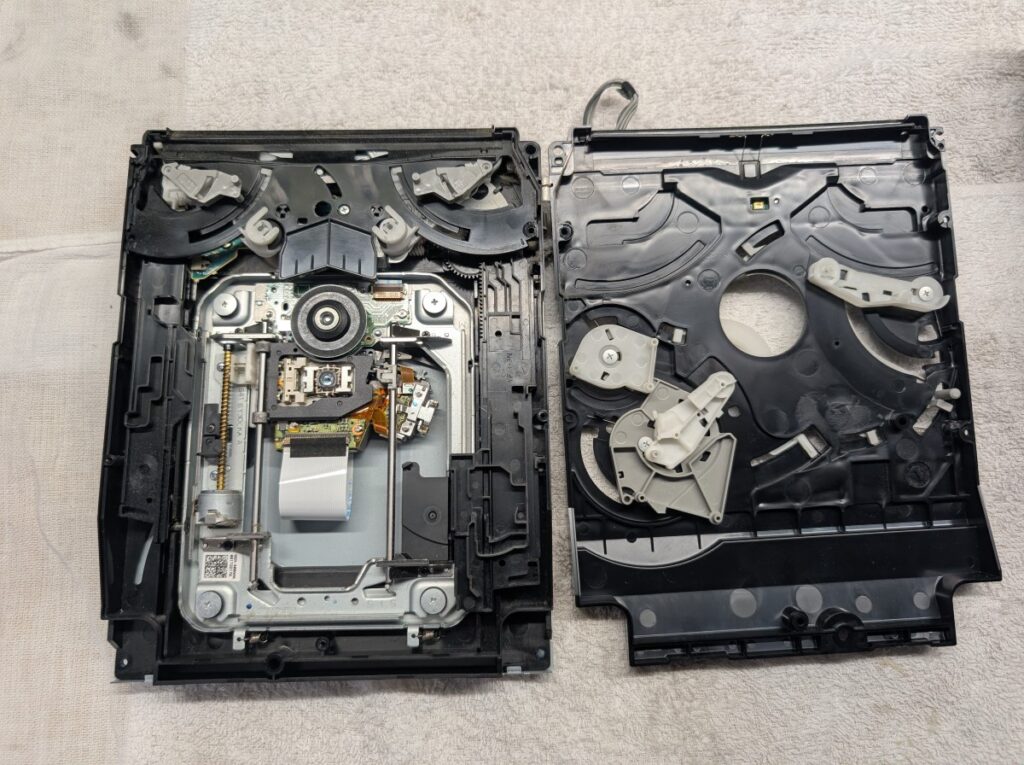

本体を分解して、ディスクドライブ内の部品交換や清掃、
ディスクを押し出すパーツの位置を検知しているスイッチの接点修理または交換を行うことで改善することが多い症状です。
稀なケースとしては、外装の歪みや変形により発生していることもあります。

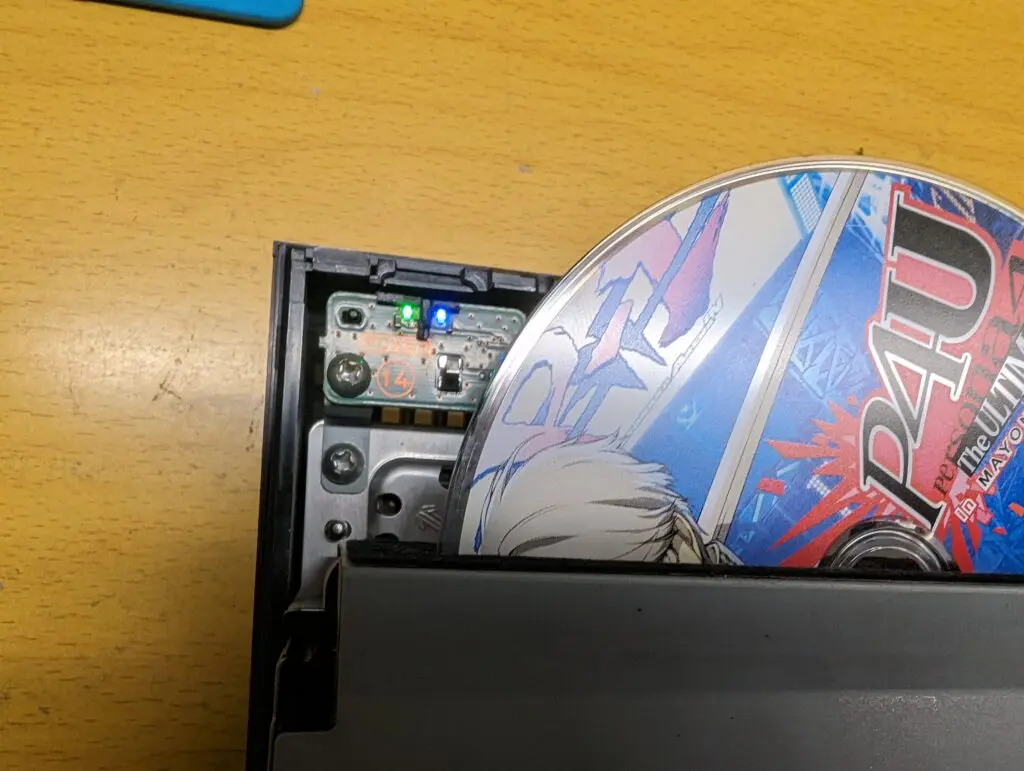

ディスクを取り込み、排出する機構の破損や、
センサー、スイッチ類の故障により、
取り込み不良や排出不良が発生します。
また、ディスク排出途中でディスクが戻ってしまう症状についても、
これらが原因で発生します。
ディスク排出不良 ～ボタンを押しても青いランプが点滅するだけ～
この症状は、
ディスクドライブの誤検知により、
実際にはディスクが入っていないにも関わらず、
ドライブ側が「ディスクが入っている」と認識してしまった際に発生します。
※ディスクを強制的に取り出したり、無理やり取り込んだ際に発生しやすい症状です。
この場合は、
本体の再起動や、分解してドライブ状態をリセットすることで改善することがあります。
ただし、
ドライブ基板やメイン基板が故障している場合にも発生する症状のため、改善しないケースもあります。
また、実際にディスクが取り込まれている状態で、
この症状が発生している場合は、メイン基板またはドライブ基板が故障している可能性大です。
ポイントとしては、
ディスクドライブ自体は動作していないにも関わらず、
イジェクトランプのみが点滅していることです。
お預かりしたCECHA00の点検と修理
今回お預かりしたCECHA00では、
ディスクが入ったままの状態で、
イジェクトボタンを押してもディスクが排出されず、排出動作音もしない状態でした。
また、ボタンを押した際は、
排出中を示す青いランプが点滅するのみとなっていました。
この症状から、
メイン基板またはドライブ基板が故障している可能性が高いため、
本体を分解して基板の点検を行うことにしました。

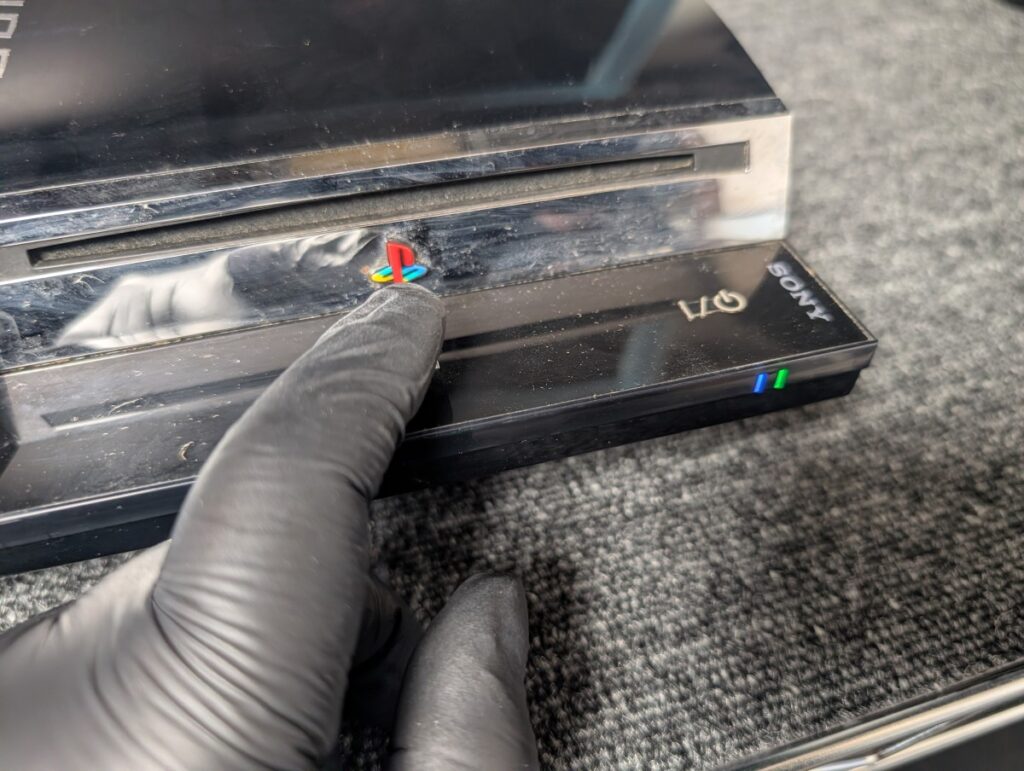

イジェクトスイッチを押しても青いランプが点滅するのみでした。

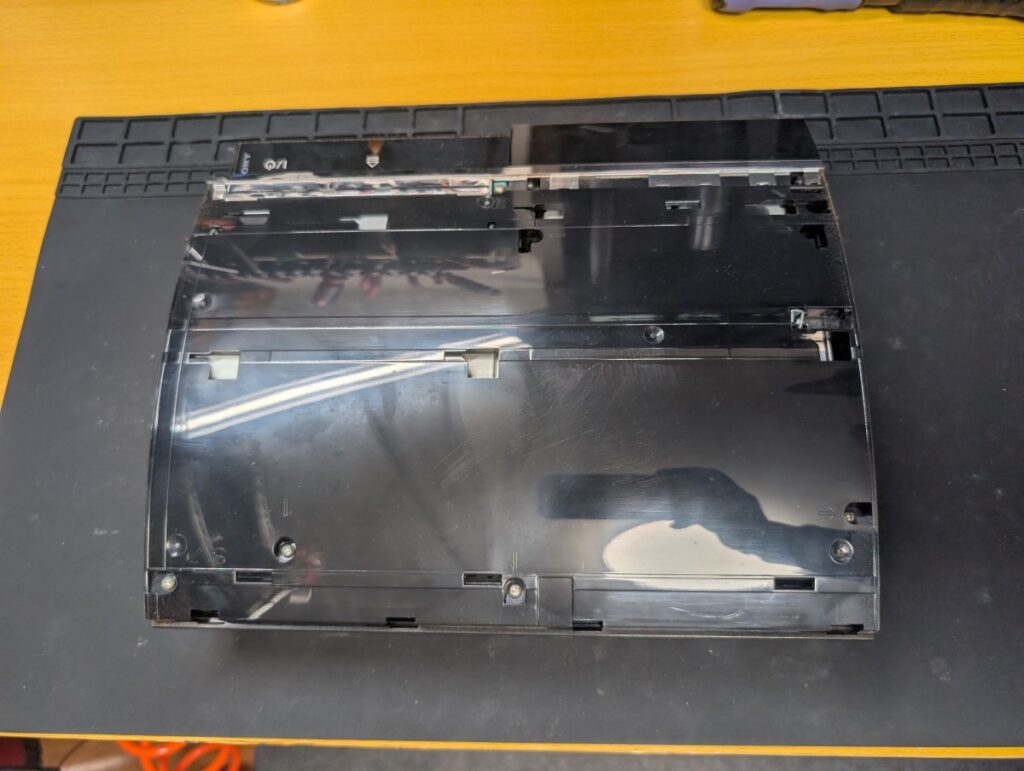

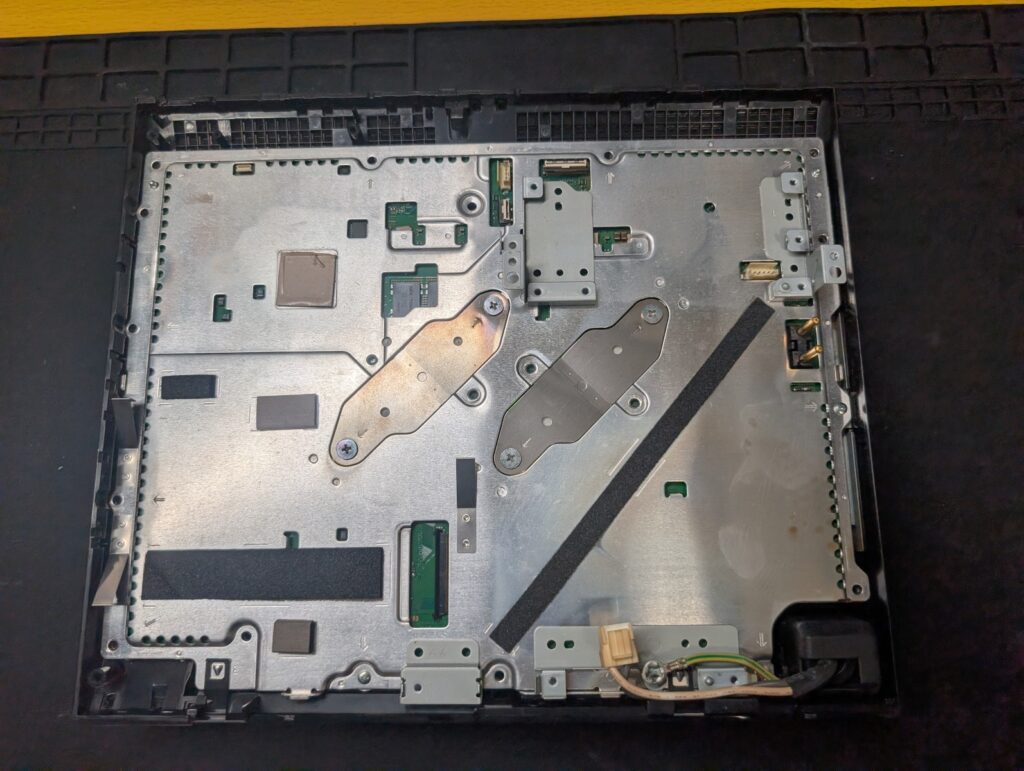

本体の分解と点検
メイン基板が故障している可能性が高いと考えていましたが、
これは私の経験上の判断であり、ゲーム機の故障はイレギュラーな症状も多くあります。
そのため、本体を分解し、

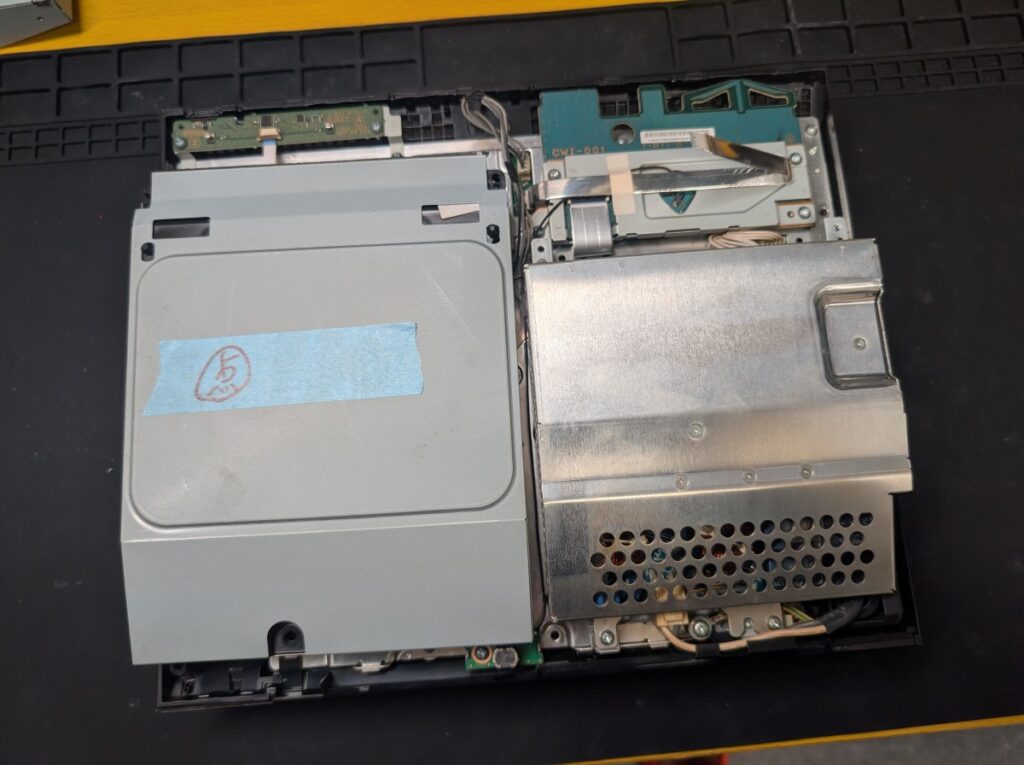

点検用の正常動作することを確認済みのディスクドライブへ入れ替え、原因の切り分けを行いました。

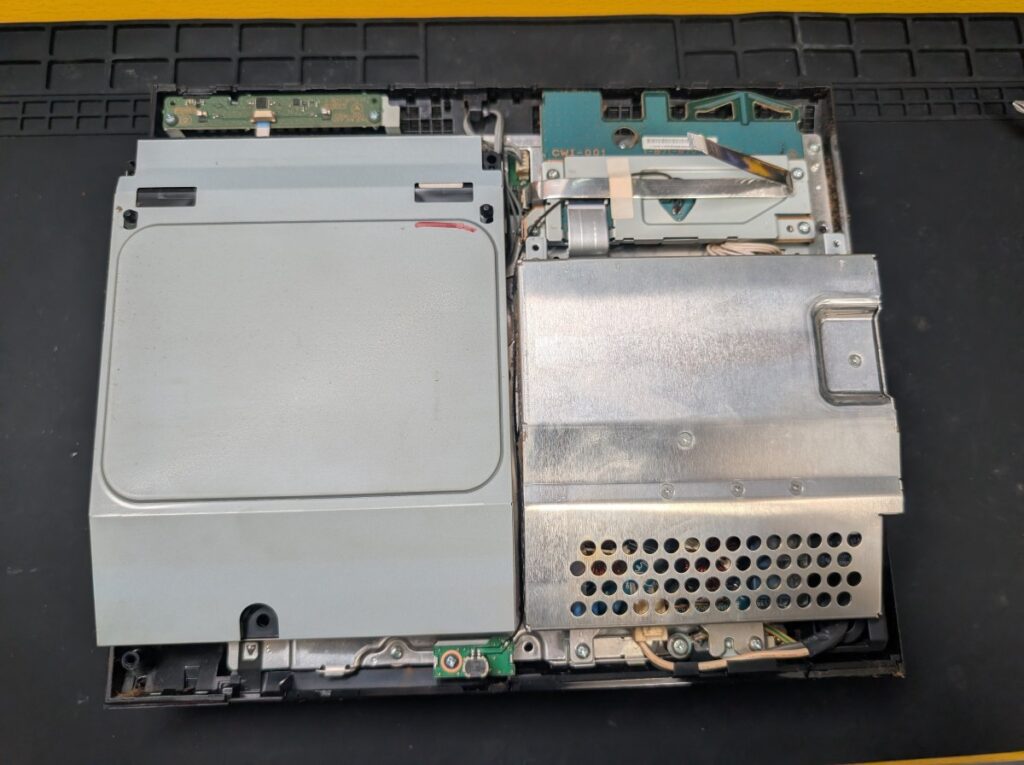

左側の部品がディスクドライブ。
を取り付けて、動作確認を行います。
メイン基板の故障であることが判明しました。

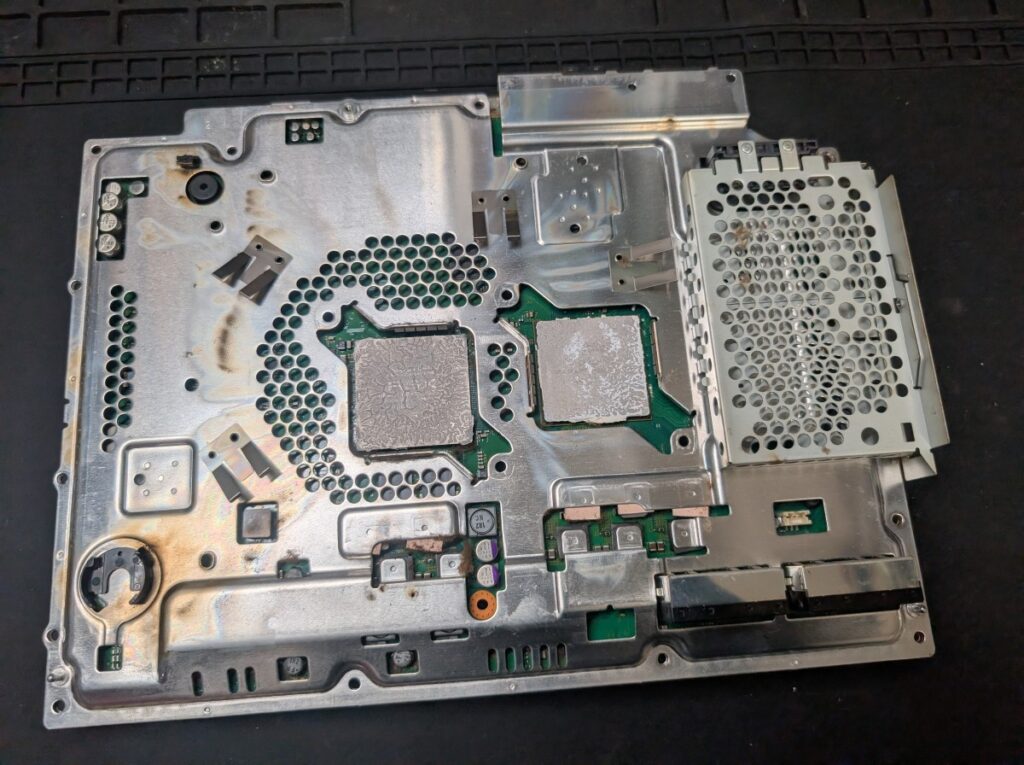

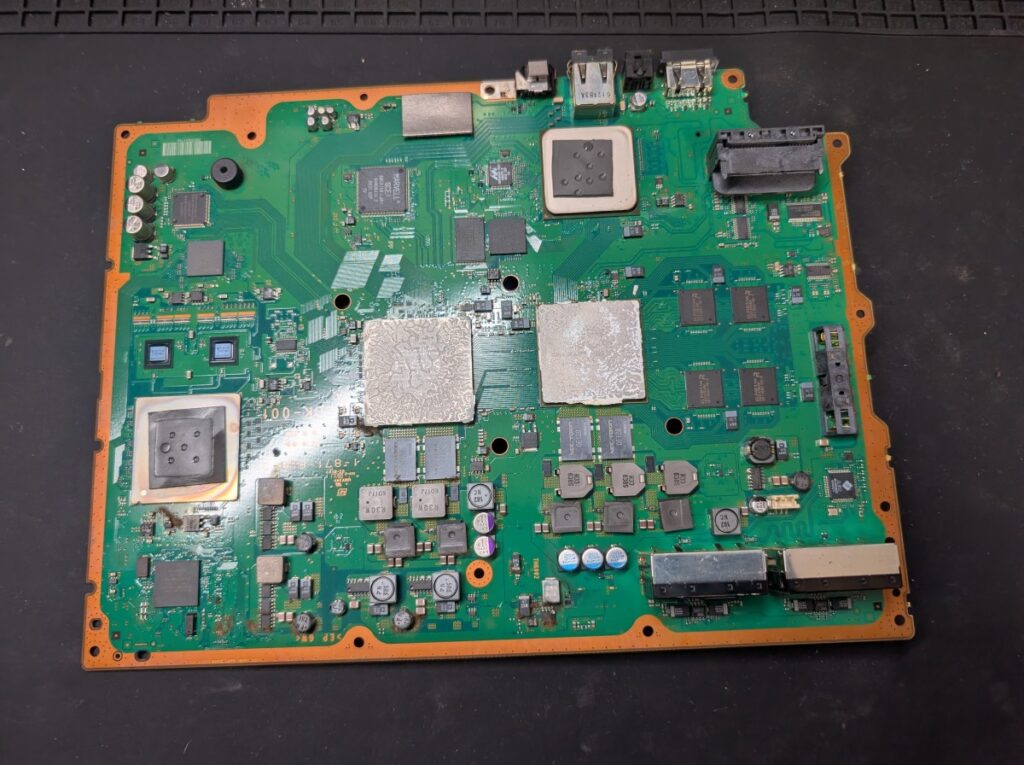

メイン基板の点検を行う
切り分け点検の結果、
メイン基板の故障であることが判明したため、基板を取り外して点検を行います。
ディスクドライブに関連している部分を点検します。
明らかに破損している部分を発見したので、そのまま修理を行います。

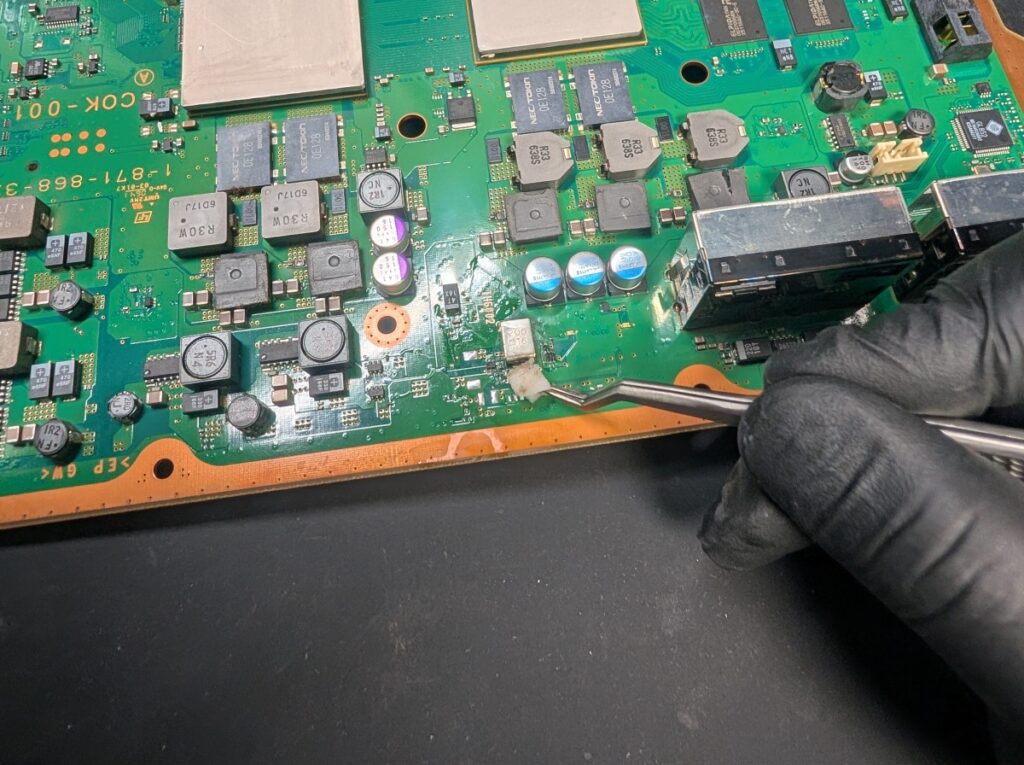

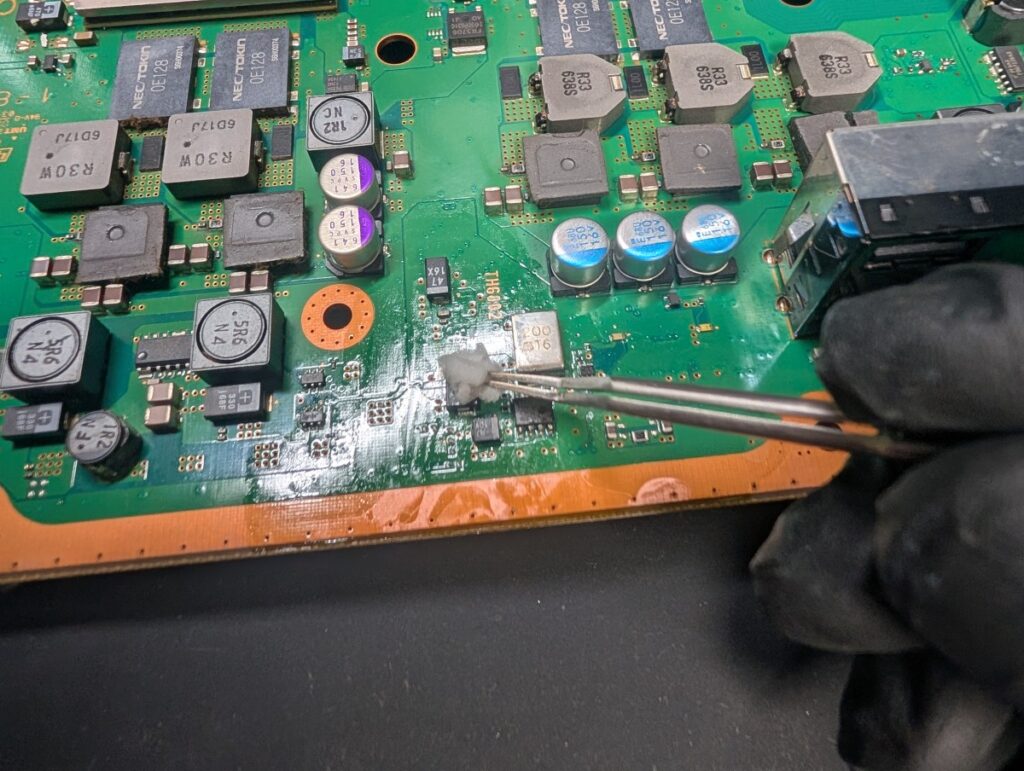

修理を行う

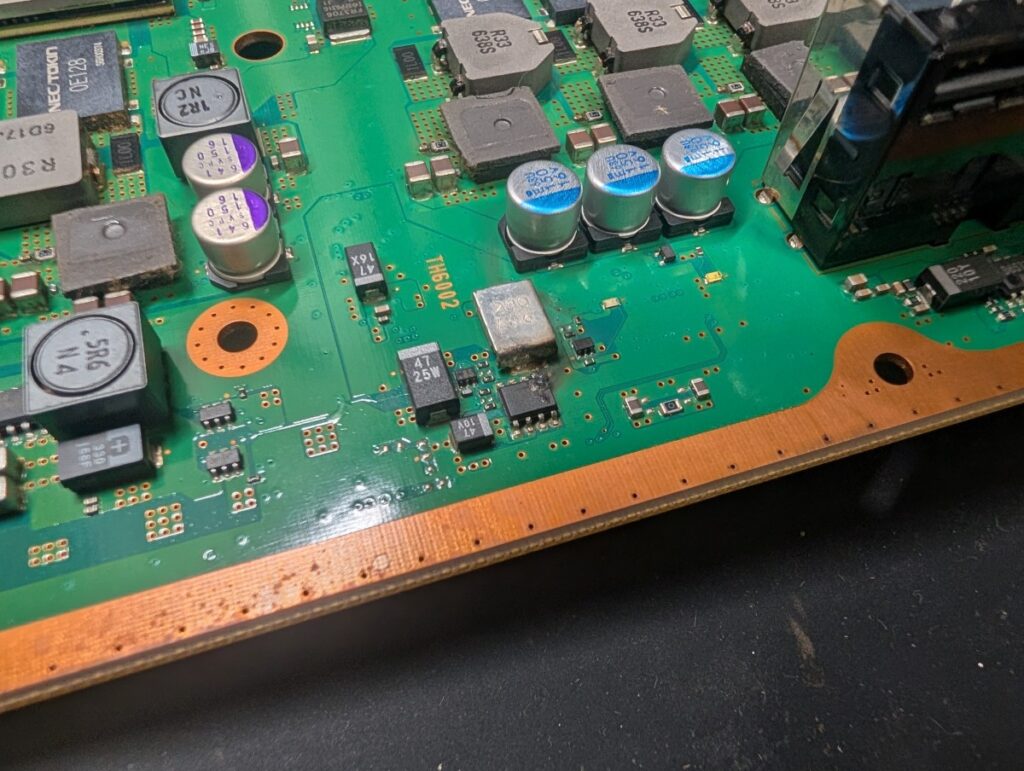

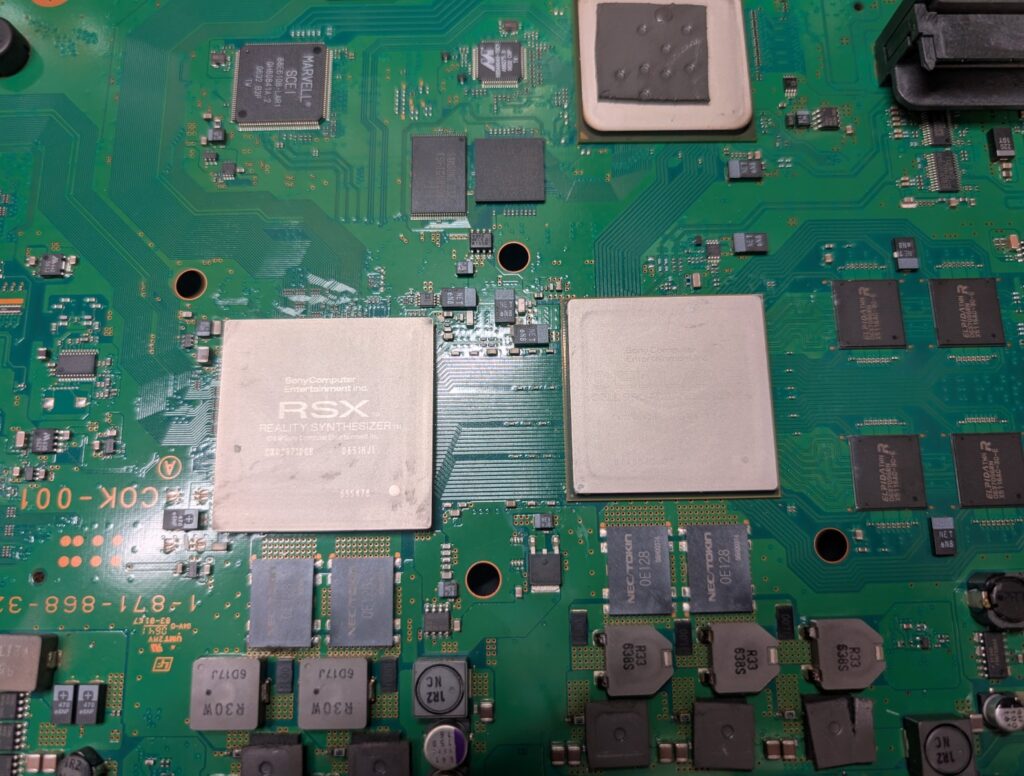

基板を確認したところ、

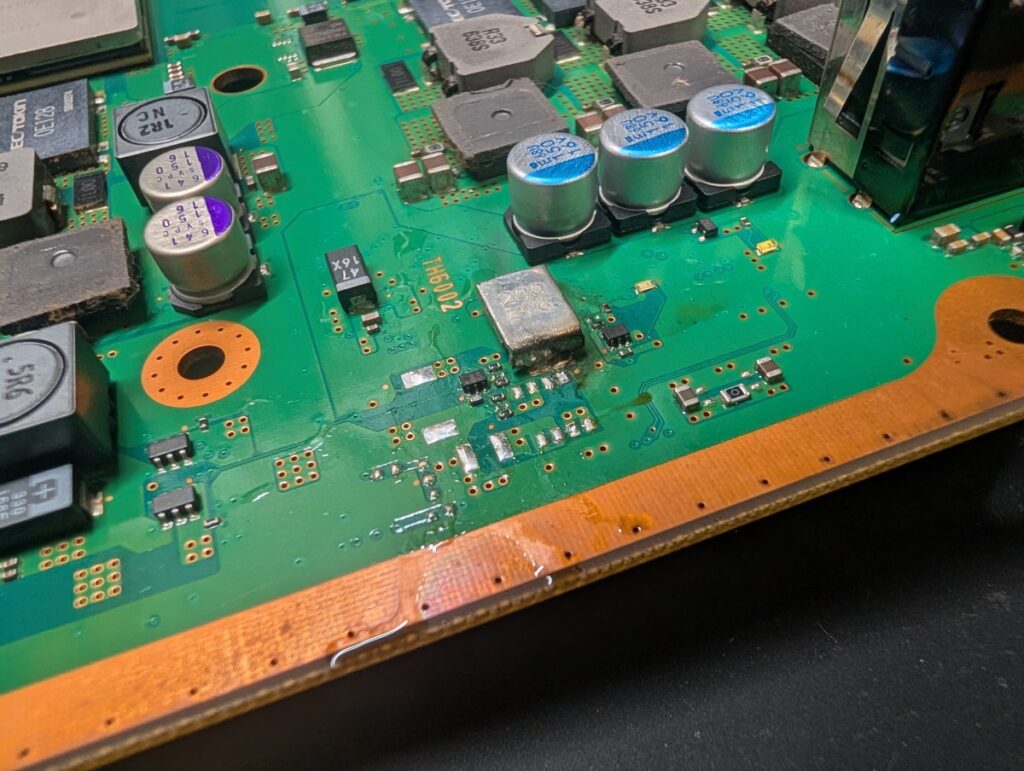

ディスクドライブに関連しているメイン基板上の電子部品が破損（ショート）している状態でした。
そのため、破損している部品および、関連している部品の交換を行いました。
交換して組み立てます。

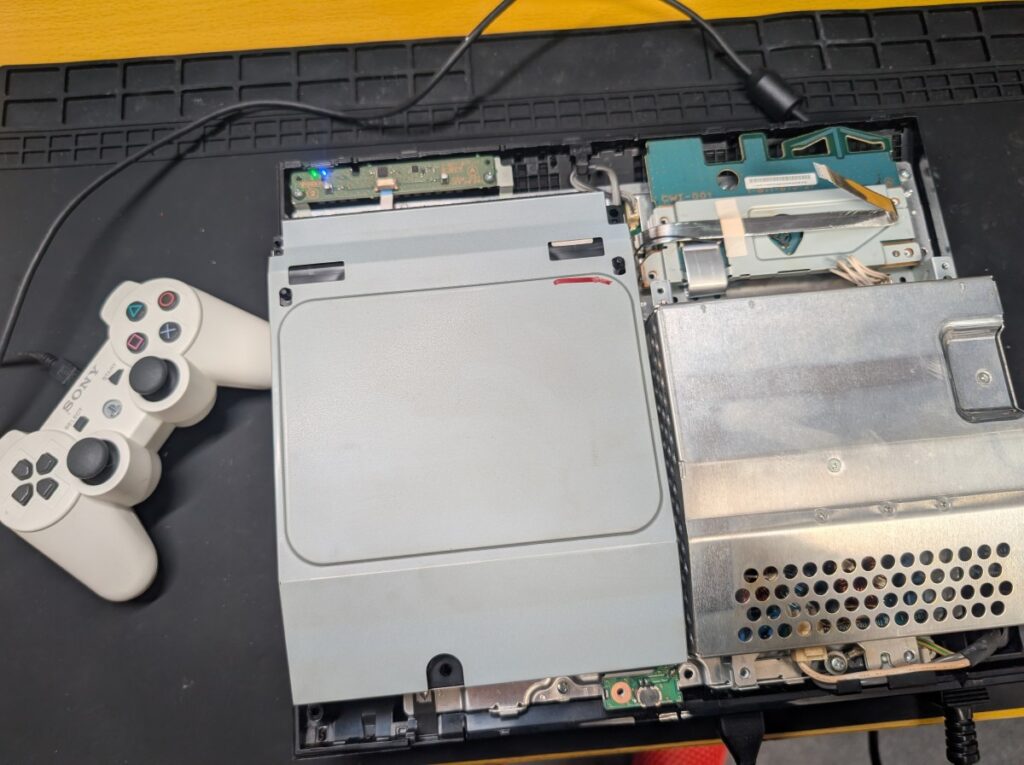

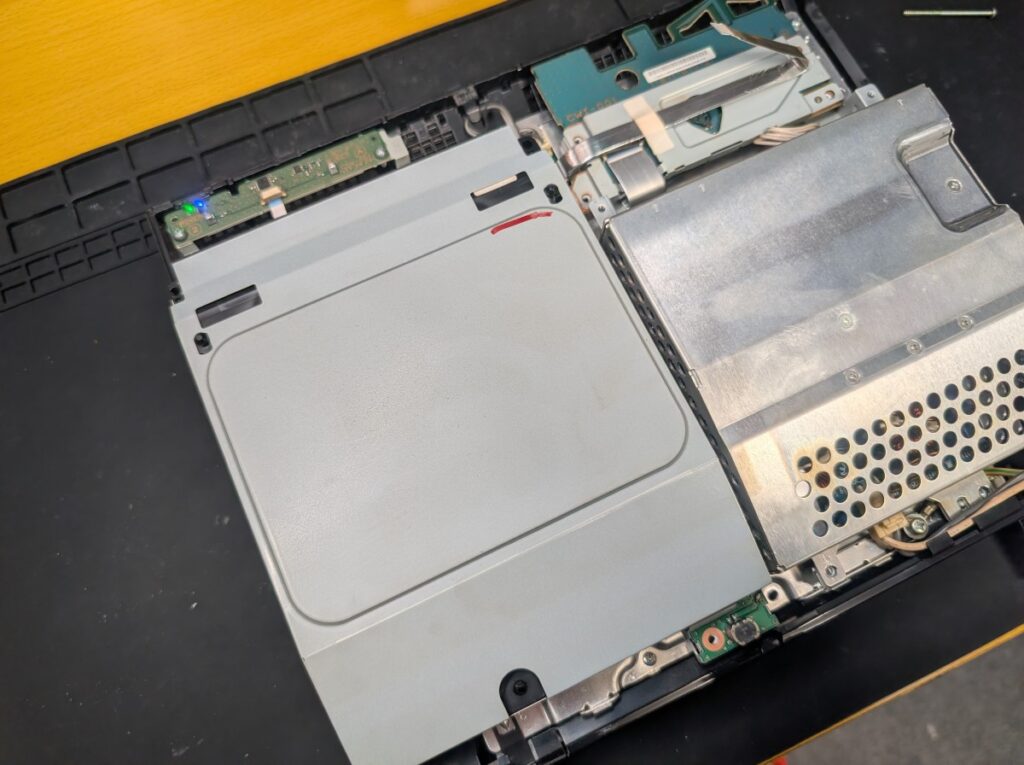

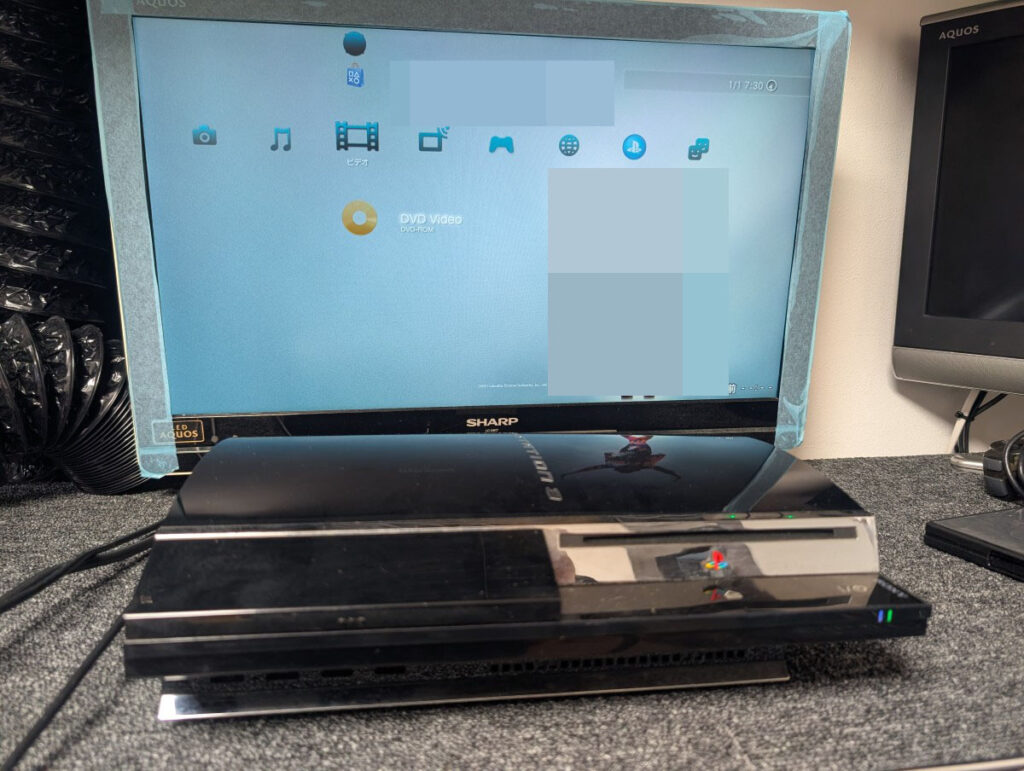

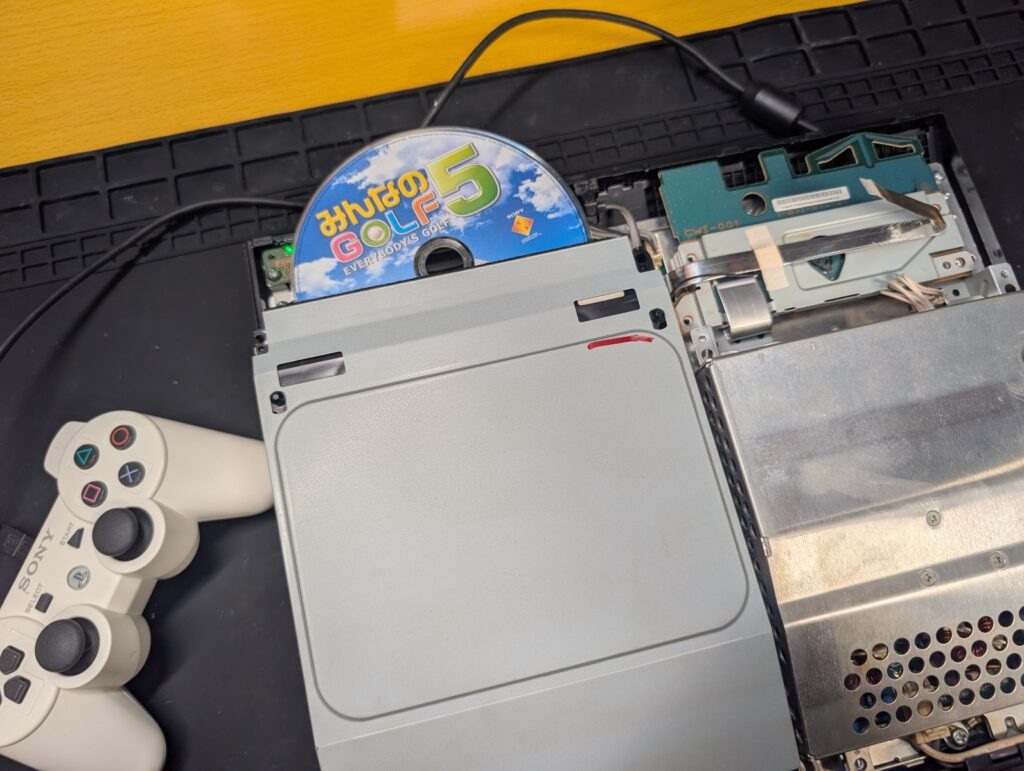

組み立てと動作確認
上部カバーを外したままで本体を起動させます。
PS3内部にはDVDが入ったままの状態でした。
アダルト系のDVDだったため、
撮影用にPS3のゲームソフトへ入れ替えています…。
さいごに
今回のディスクが排出されない症状は、メイン基板の故障により発生していました。
ディスクが取り込まれたまま排出できない症状だけでなく、
ディスクが入っていない状態で、
自動でディスクを吸い込まなくなる症状についても、同様の故障で発生することがあります。
また、お問い合わせ内容として多いものでは、
ディスクを入れようとした際に「バチッ」という破裂音が発生し、
その後、本体から焦げたにおいがして、
ディスクが入らなくなった・取り出せなくなったというケースもあります。
このような症状が発生してお困りの際は、お気軽にご相談ください。
