PS3の画面が乱れて固まってしまう原因と修理事例

今回紹介するのは、PS3 CECHA00の修理事例です。

正常に起動するものの、画面に何も映らないことが多く、

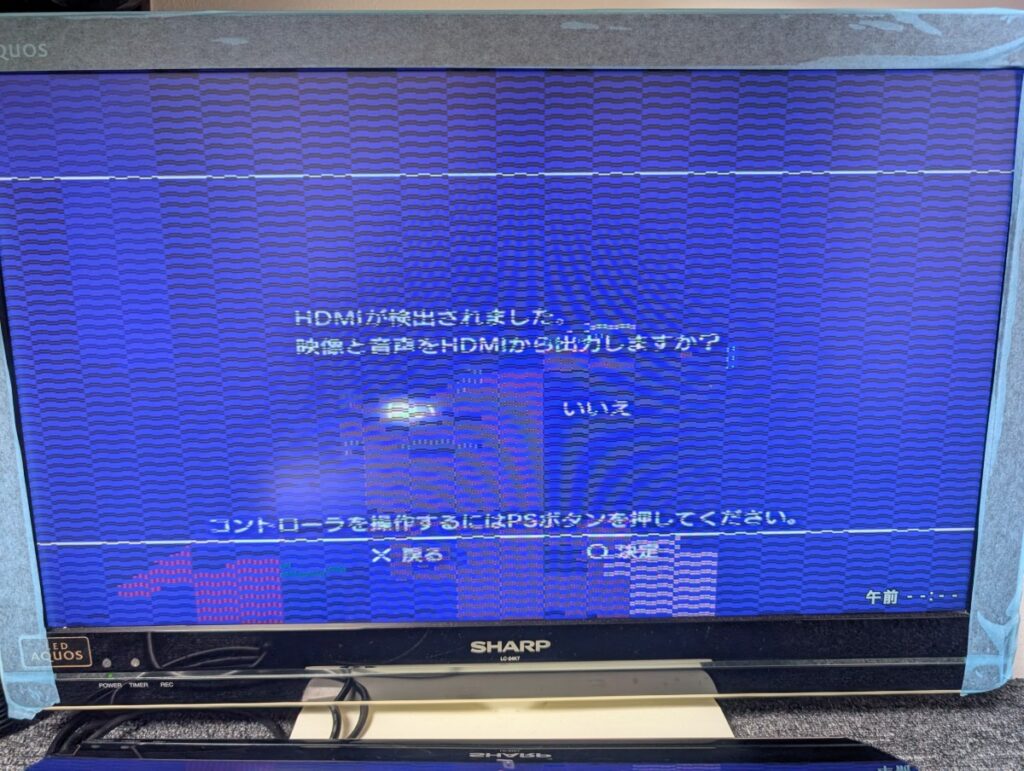

映像が出た場合でもノイズのように画面が乱れ、すぐに固まって操作できなくなる状態でした。

PS3で何も表示されない・画面が乱れる・固まる原因について

PS3には複数の型番がありますが、この症状は、初期型と呼ばれる厚い本体で多く発生する印象があります。

主に、

・CECHA00
・CECHB00
・CECHH00
・CECHL00

などの型番で見られることが多い症状です。

ネット上では、熱暴走やホコリが原因と記載されていたり、
ハードディスクの故障、システムエラー、ゲームディスクの不具合が原因である可能性がある
といった記述を見かけることがあります。

しかし、本体は起動するものの
・画面に何も表示されない
・映像が出ても画面が乱れている
・操作中に固まってしまう
といった症状は、ほとんどのケースにおいてメイン基板の故障によって発生します。

基板上には、たくさんの電子部品が取り付けられています。
その中でも、RSXやCELLと呼ばれる主要チップは、パソコンの部品に例えるとGPUやCPUにあたる部品です。

これらの主要チップや、関連している電子部品の故障・劣化により、本体は起動するものの、

・映像が出力されない
・映像は出るが、画面が乱れている
・映像は出て操作できるが、何らかのタイミングでフリーズしてしまう
といった症状が発生します。

また、故障が進行した場合や、故障の予兆として、
PS3で多く発生するYLODと呼ばれる症状に発展することもあります。
YLODは、起動時に「ピピピ」とエラー音が鳴り、本体の電源が入らなくなる症状です。

そのため、PS3で画面が表示されない、映像が乱れる、フリーズするといった症状が出ている場合は、
単なるホコリやハードディスクの不具合ではなく、メイン基板側の故障を疑う必要があります。

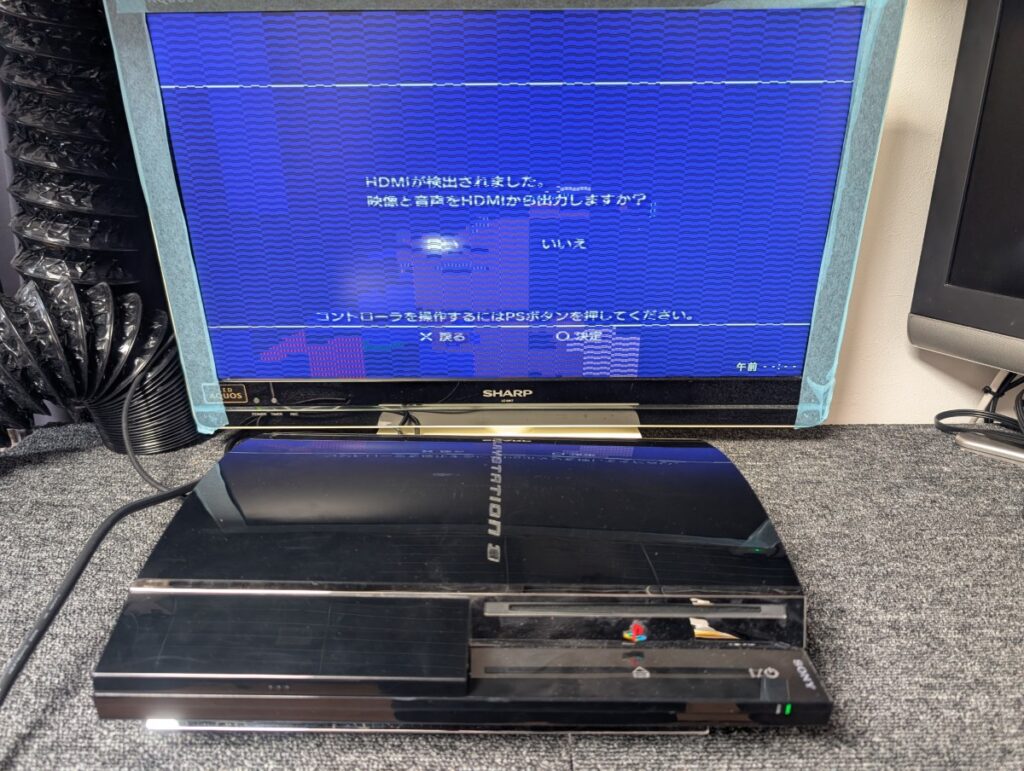

お預かりしたPS3の初期点検時の様子

今回修理をご依頼いただいたのは、PS3 CECHA00です。

CECHA00は、PS1からPS3までのゲームをこの一台でプレイできることもあり、
発売から年数が経過した今でも高い人気を誇るゲーム機です。

一方で、高性能な機種である反面、故障しやすい一面もあります。

ゲームディスクの読み込み不良や、
電源が入らない・途中で落ちてしまうYLOD、
今回のように映像が出力されない、映像が乱れるといった症状など、修理のご相談が多い機種でもあると感じています。

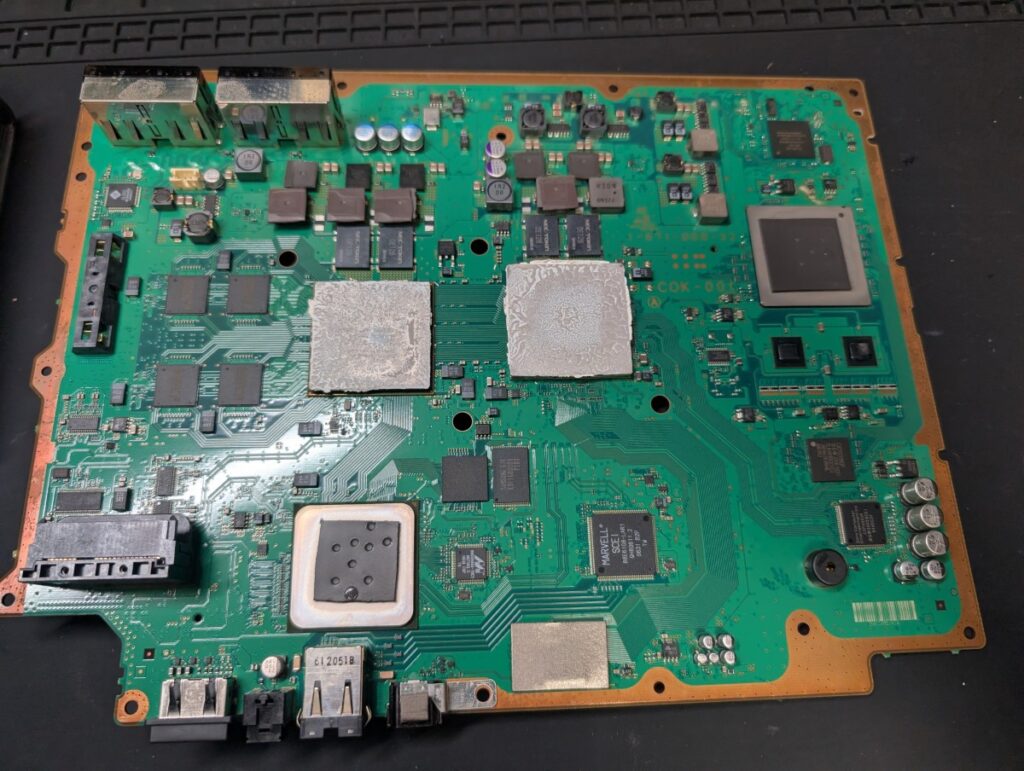

原因を調べ、修理を行う

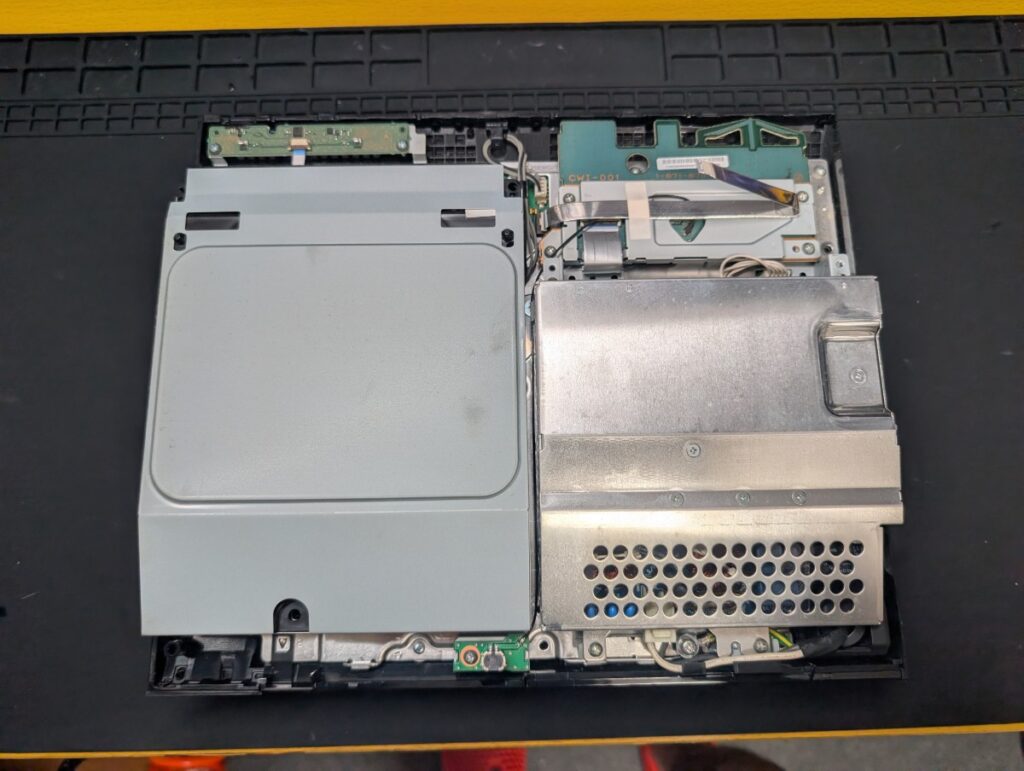

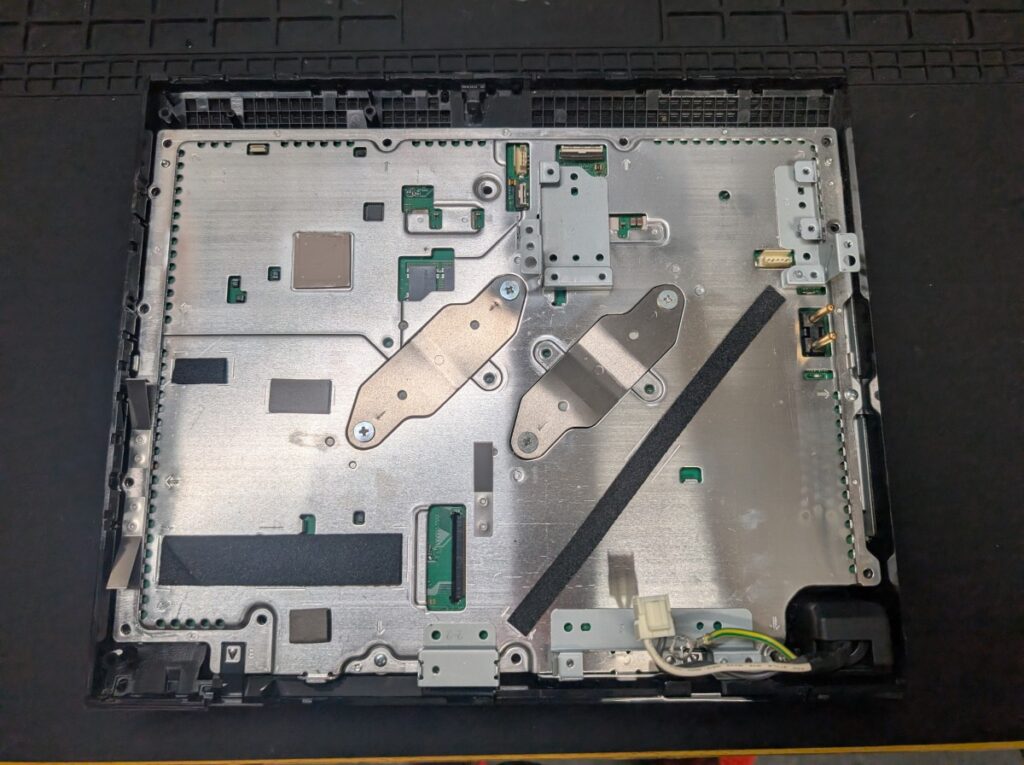

症状を確認できたため、続いて本体を分解し、原因を調べます。

修理を行う

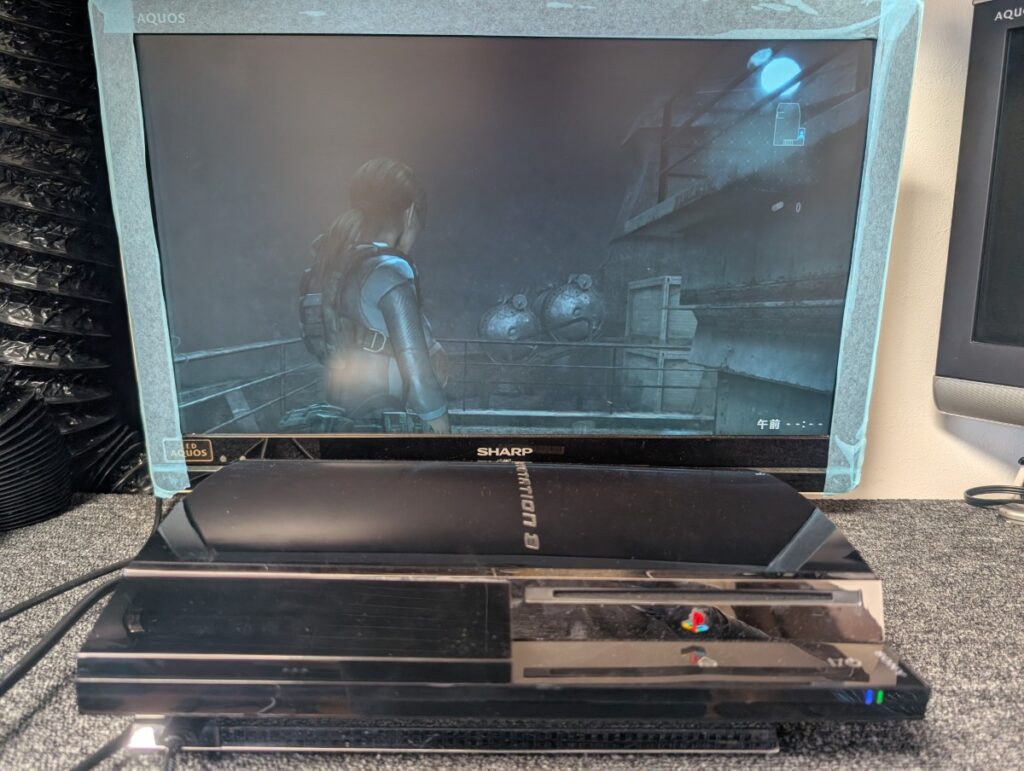

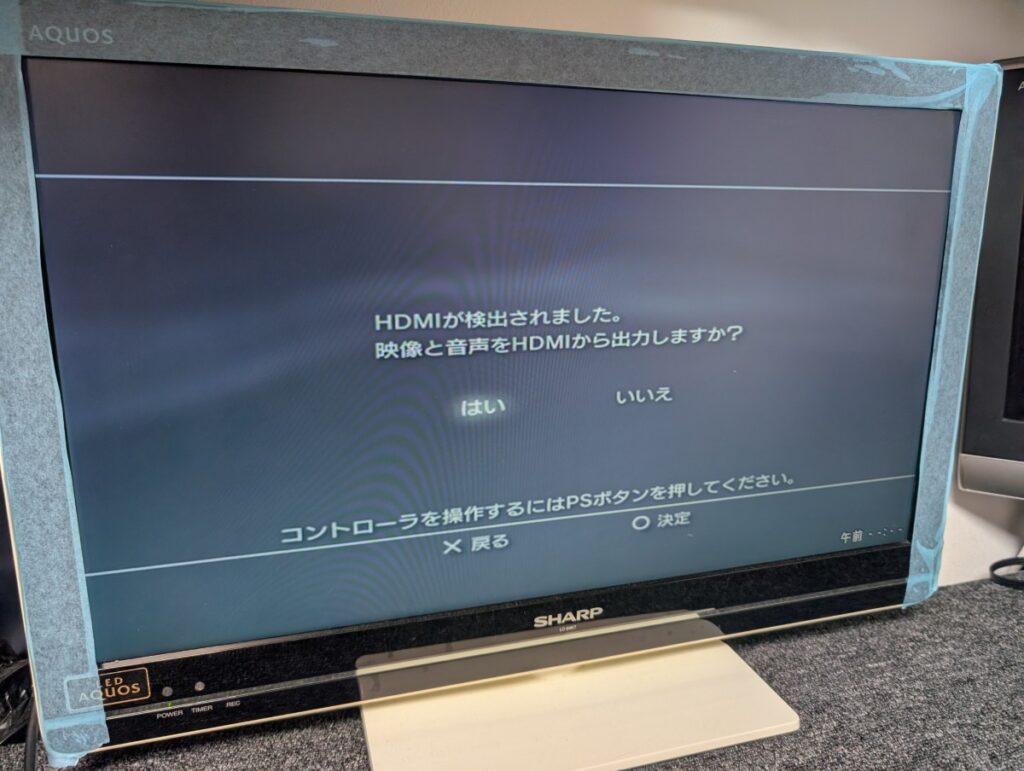

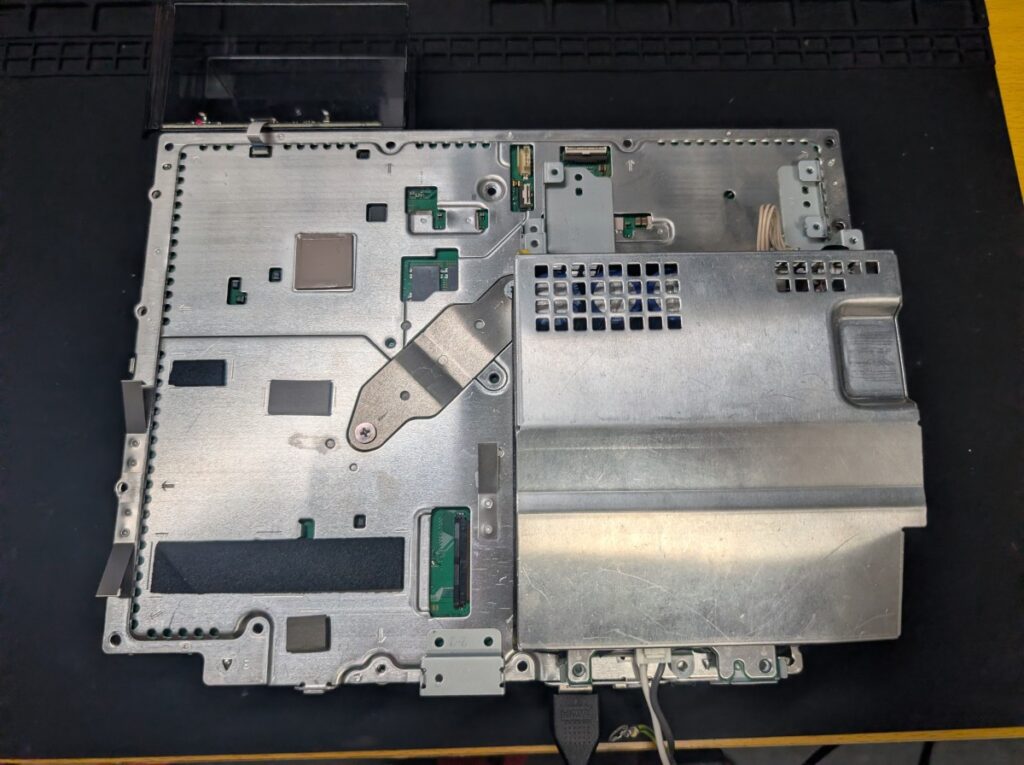

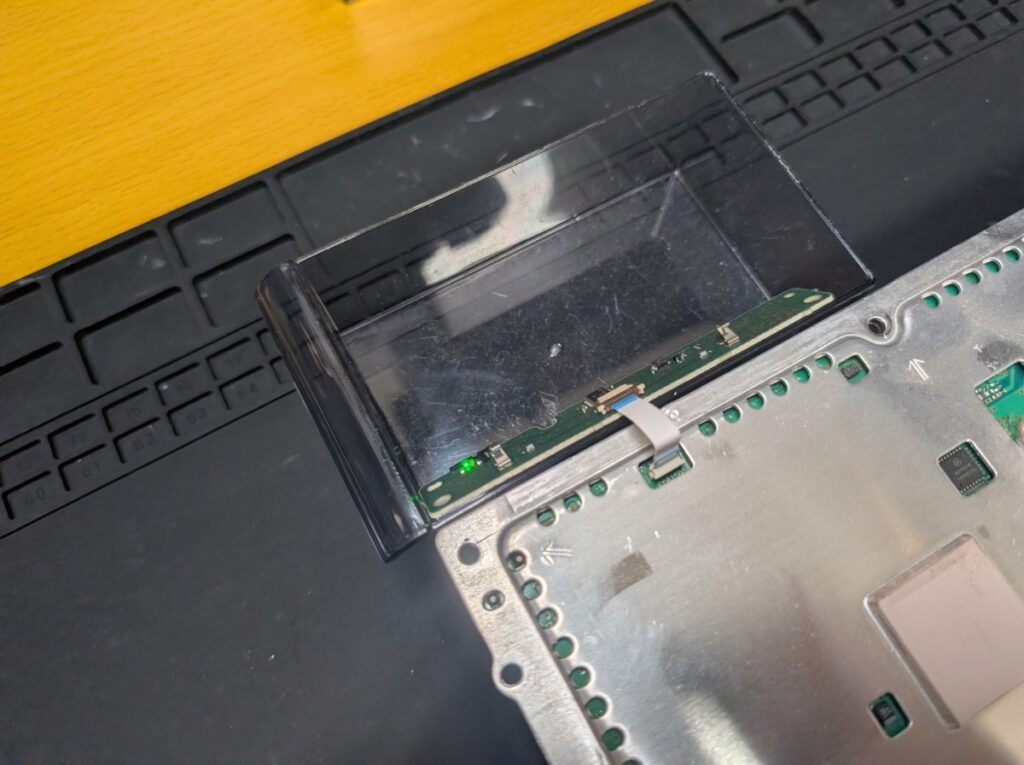

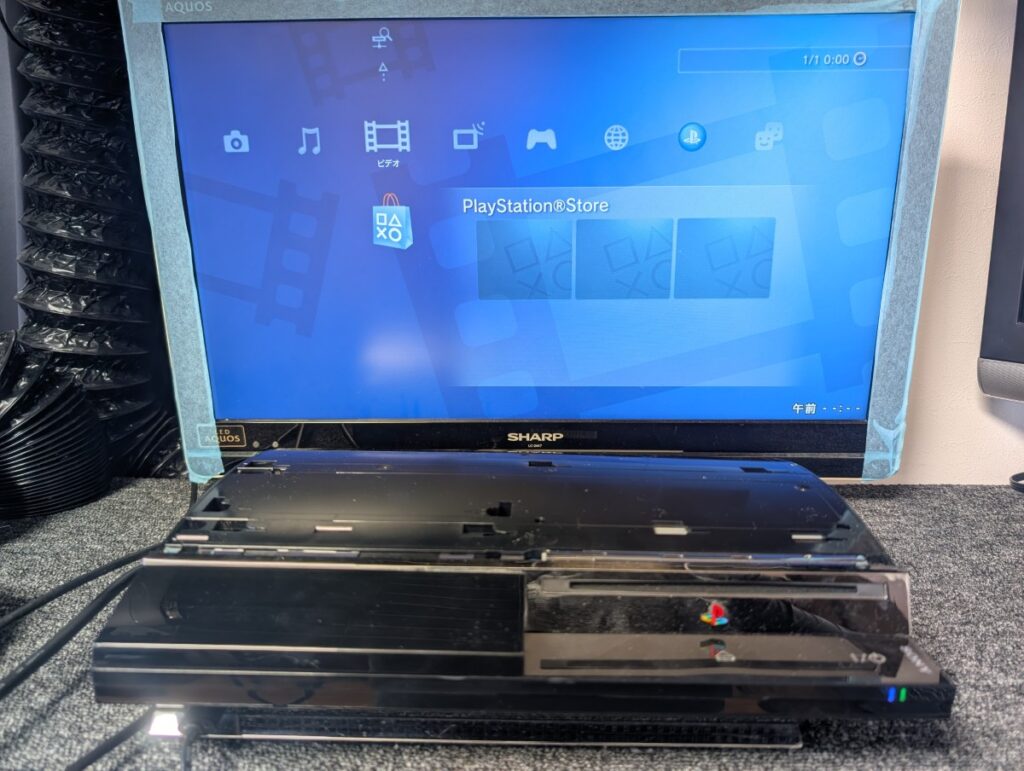

動作確認を行う

さいごに

今回お預かりしたPS3 CECHA00の映像が乱れる・固まってしまう症状は、メイン基板の故障により発生していました。

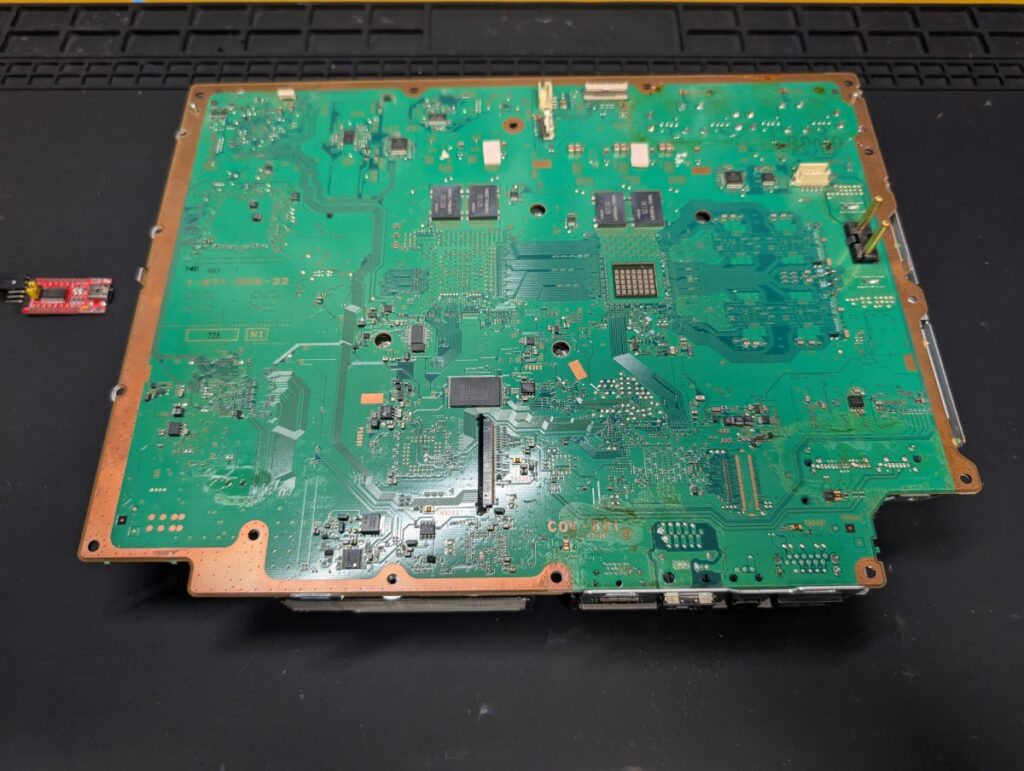

エラー情報や症状から、
RSXと基板の接点部分に不具合があり、映像の乱れやフリーズが発生していたものと考えられます。

本来であれば、

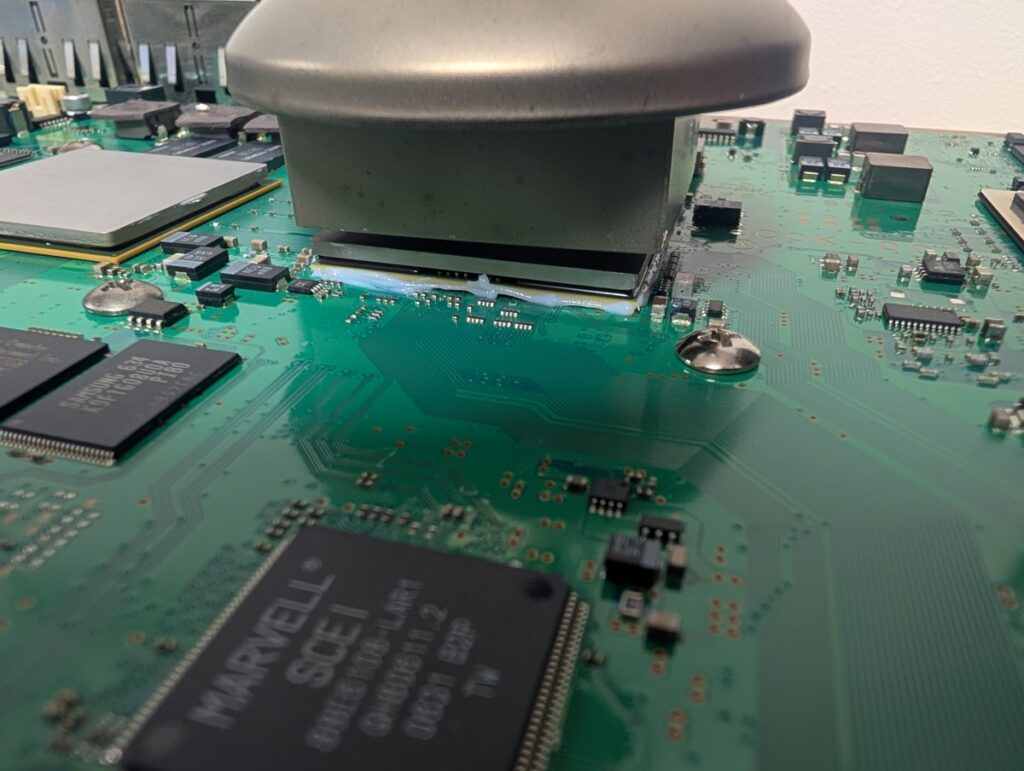

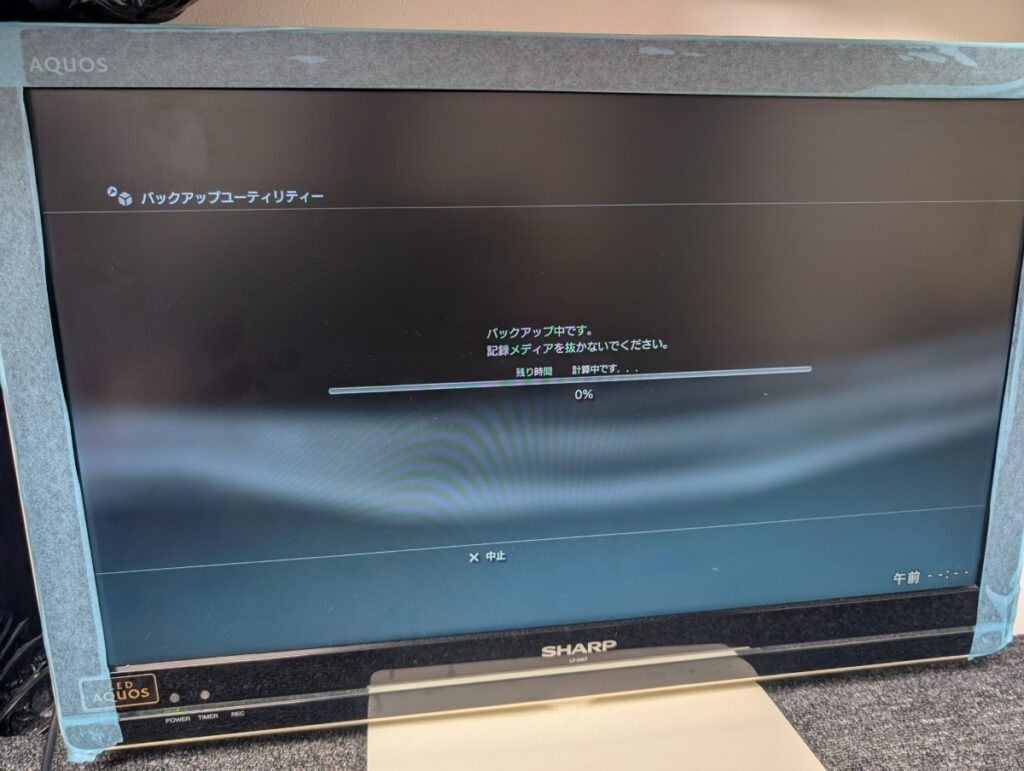

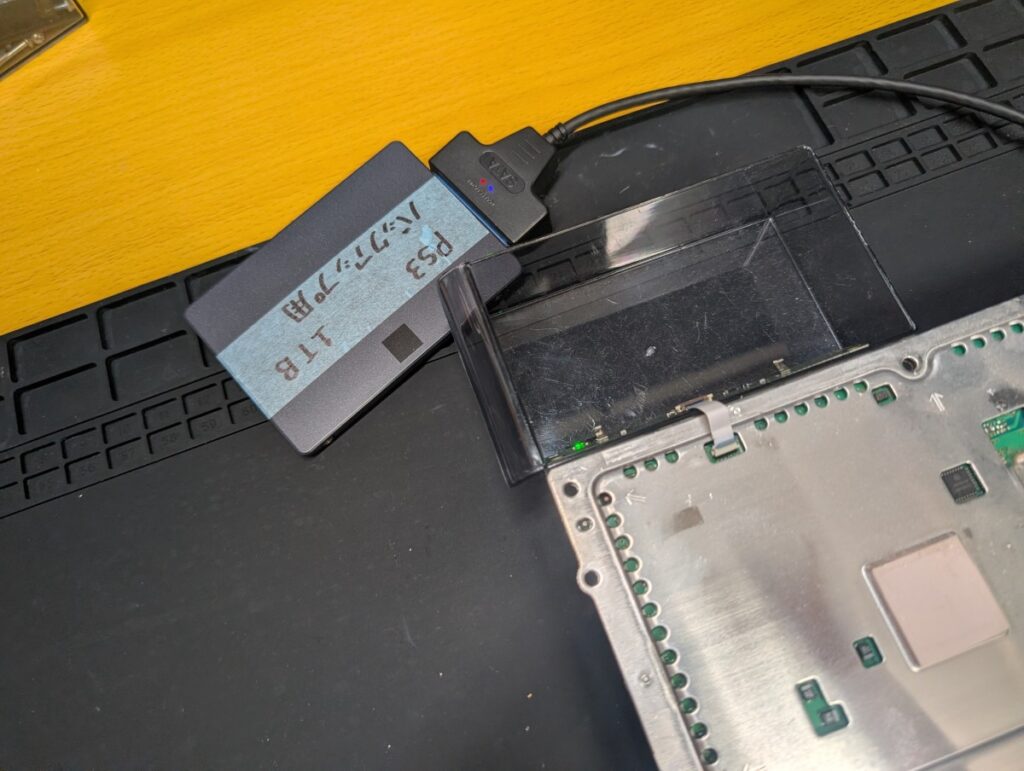

リフローを行ったあとに本体を起動させ、症状が改善した場合はデータのバックアップを行います。

症状が変化しない場合や、RSXそのものの故障が疑われる場合は、
データのバックアップを取らずにRSXの交換またはリボールを行うことになります。

ただし、RSXの交換やリボールは基板に負担がかかる作業です。
また、基板の状態によっては作業が難しい場合もあり、作業内容によってはセーブデータなどが消失する恐れもあります。

そのため、今回のようにリフロー後に長時間安定して起動し、
映像の乱れやフリーズ、その他の不具合が見られない場合は、
RSXの交換やリボールまでは行わず、この時点で修理完了とすることがあります。

本来であればRSXのリボールや交換まで行いたいところではあります。
しかし、PS3の基板修理では、
必要以上に作業を進めることで状態が悪化する可能性もあるため、
症状の改善状況や本体の状態を確認しながら修理内容を判断しています。

また、RSXそのものが故障している場合は、リフローでは一時的であっても復旧しないことがあります。
その場合は、RSXの交換やリボールが必要になることがあり、症状や基板の状態によって修理内容が変わります。

PS3で画面が表示されない、映像が乱れる、
操作中に固まってしまうといった症状でお困りの際は、Bunny Craftまで一度ご相談ください。
