PS3 CECHA00 映像が乱れる・フリーズする故障の修理事例

PS3の初期型であるCECHA00にて、
起動はするものの映像が出力されない状態で、
何度か起動を繰り返すと映像は出るが、乱れて表示されるとのことで修理をご依頼いただきました。

映像が乱れる原因とお預かりしたPS3の動作確認

PS3において映像が乱れる原因は、GPUであるRSXの故障であるケースが多く見られます。
HDMI接続、または純正ケーブル（コンポーネントケーブル）接続のどちらでも同様に映像が乱れる、
フリーズするといった場合は、RSXの故障が疑われます。

一方で、HDMI接続時のみ発生する、
純正ケーブル接続時のみ発生するといった特定の条件で症状が出る場合は、
映像出力を担うチップや関連する電子部品、ケーブル差込口のポート故障などが原因として考えられます。

原因を調べる

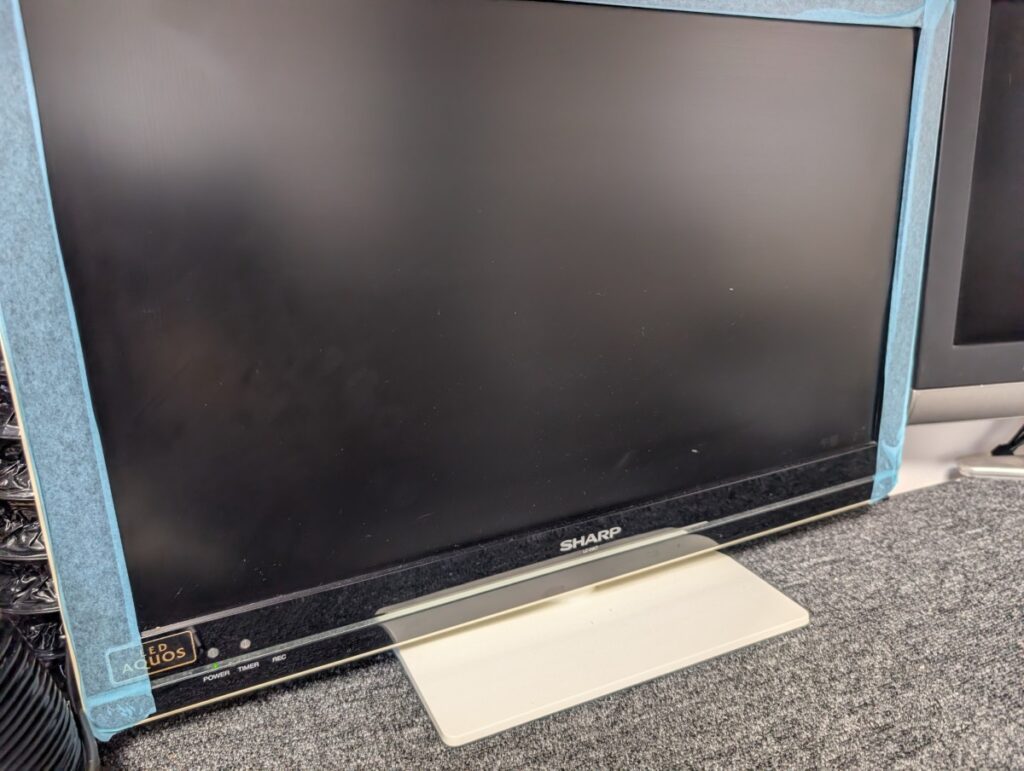

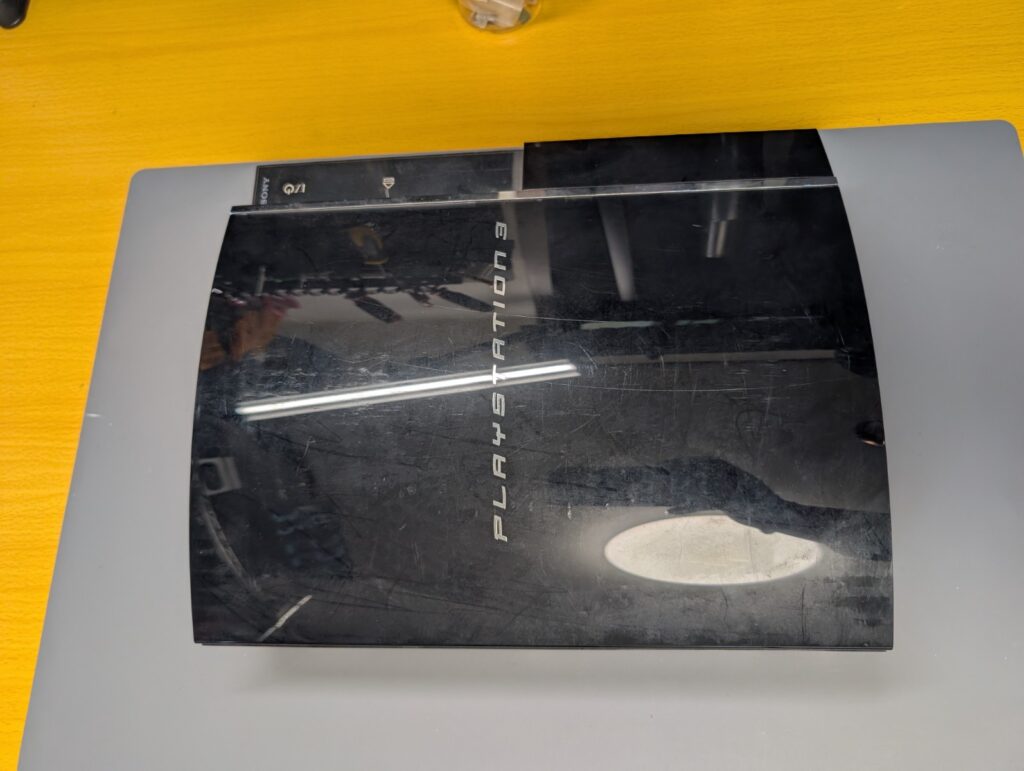

今回お預かりしたPS3では、HDMI接続およびコンポーネント接続のいずれでも映像が出力されない状態でした。

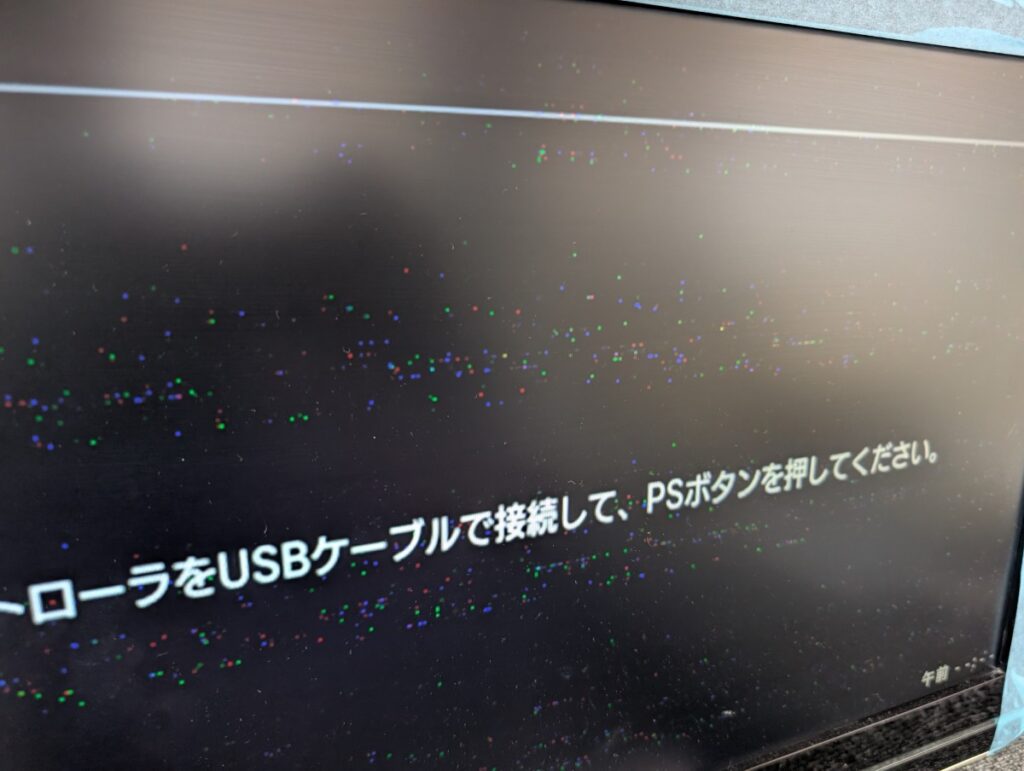

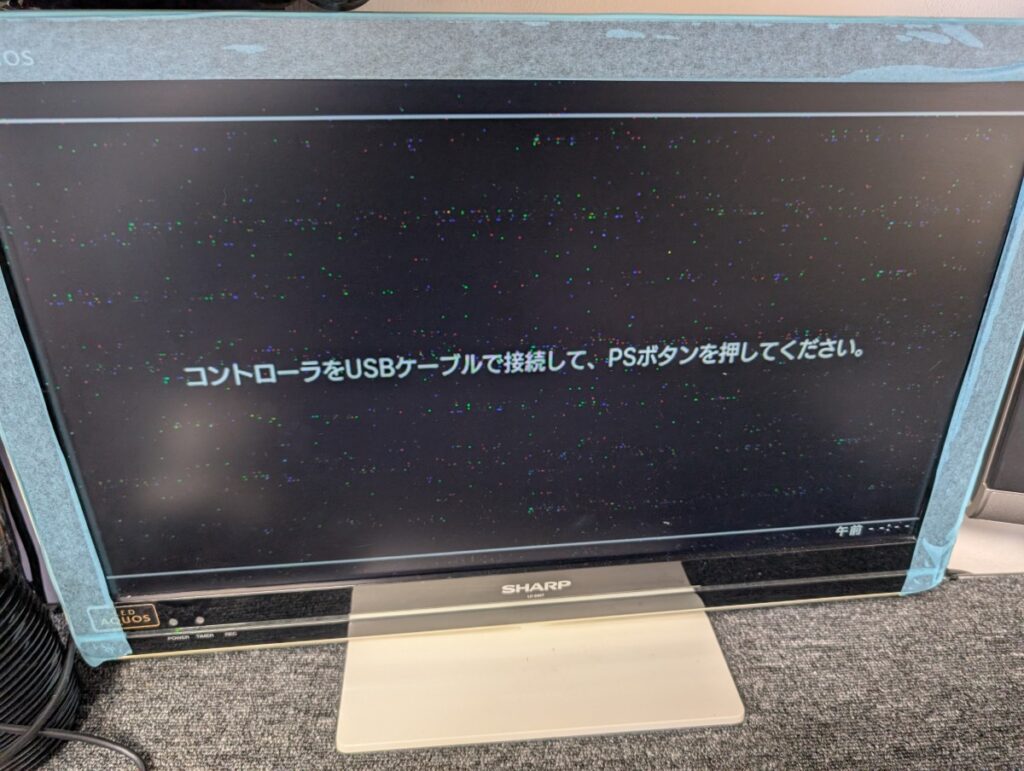

何度か起動を繰り返すことで映像は出るものの、
表示が乱れる、またはフリーズする症状が確認されました。

これらの症状から、

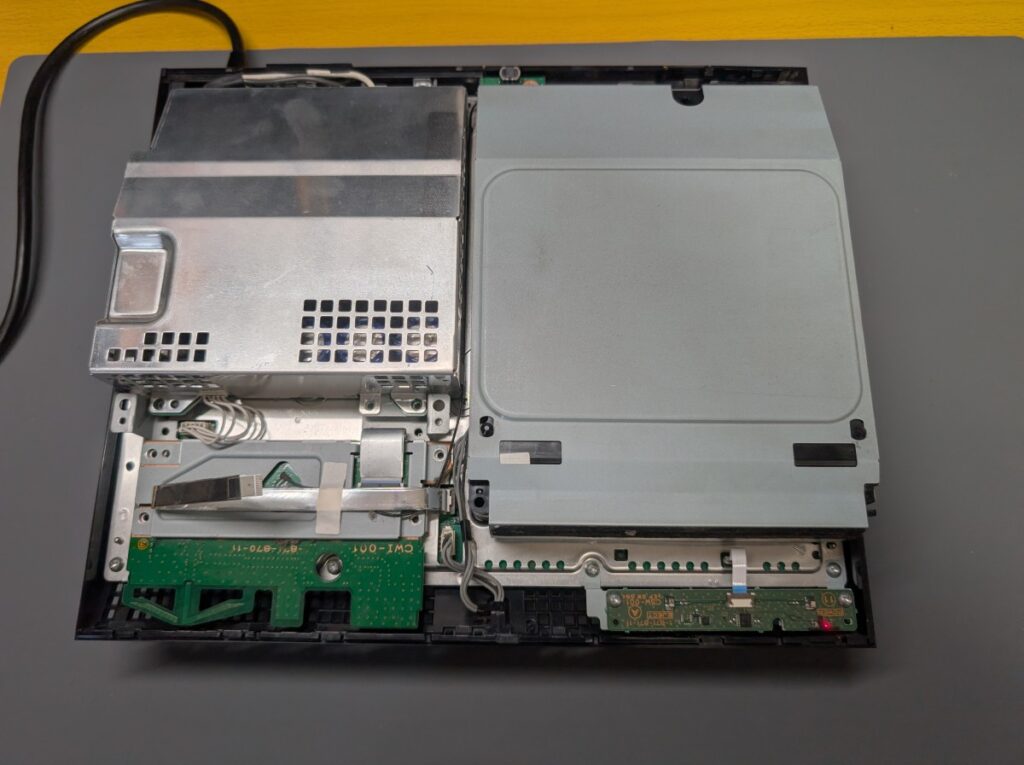

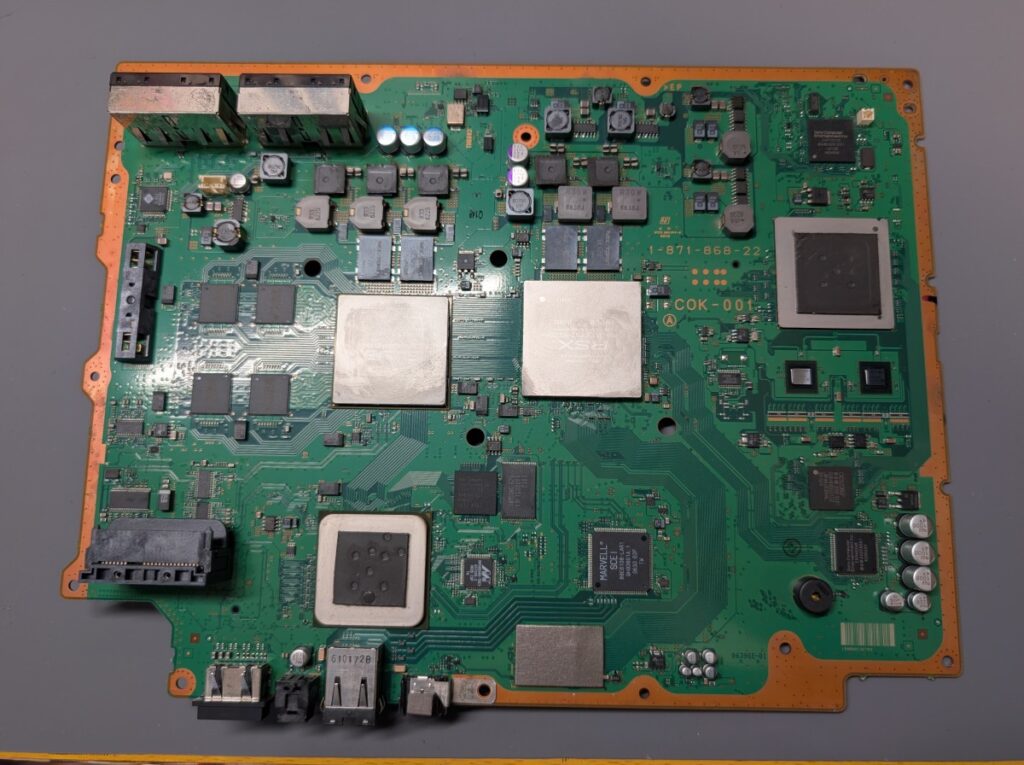

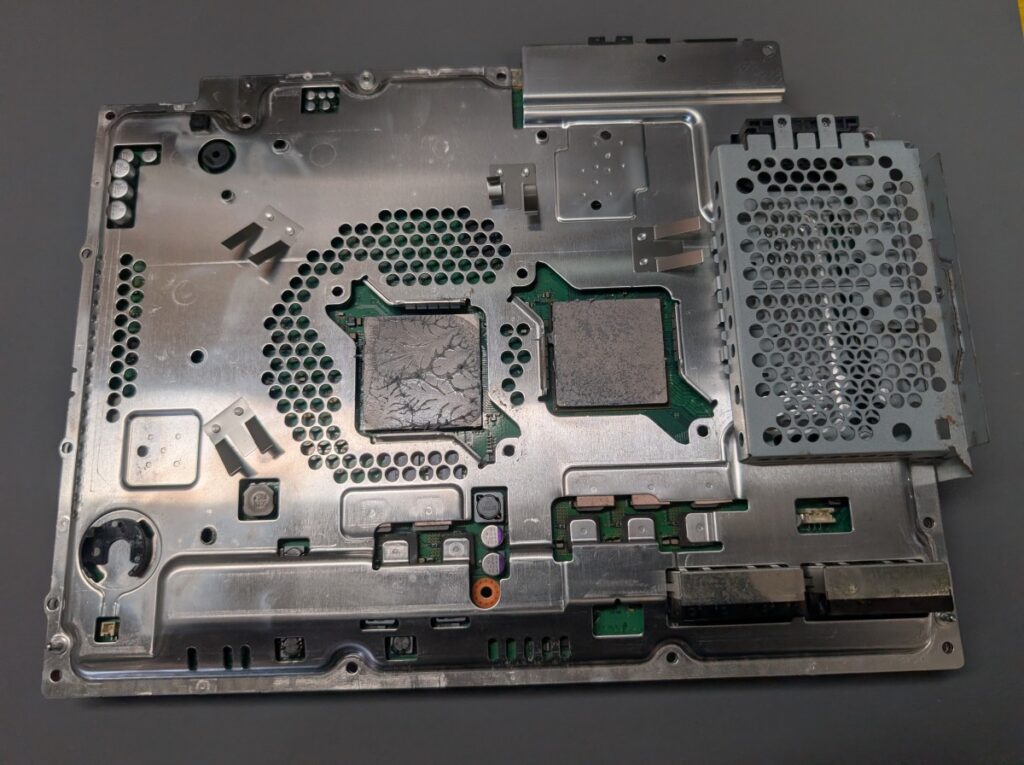

RSXの故障である可能性が高く、メイン基板側の不具合が疑われるため、基板の点検を行いました。

映像が出力されない原因と修理内容

PS3のメイン基板とパソコンを接続し、
エラー情報を読み取った結果、RSXの故障により映像が乱れる、または出力されない状態であると判断しました。

判断の理由として、
通常であれば本体起動後に電源ボタンを長押しすると、
約3秒で「ピッ」という音とともに緑ランプが点滅し、シャットダウンされます。
しかし今回の本体では、
電源ボタンを長押ししても反応までに10秒前後かかり、
緑ランプの点滅もなくそのまま電源が切れる症状が確認されました。

このような挙動はRSX故障時に見られる典型的な症状であるため、RSXの不具合と判断しました。

基板を温める

PS3の基板に実装されているGPUやCPUは、
デスクトップパソコンのように簡単に交換できるものではなく、
基板を加熱してハンダを溶かし、取り外しと取り付けを行う必要があります。

この作業時には、基板の状態や作業環境の湿気の影響により、基板内部の回路が破損するリスクがあります。

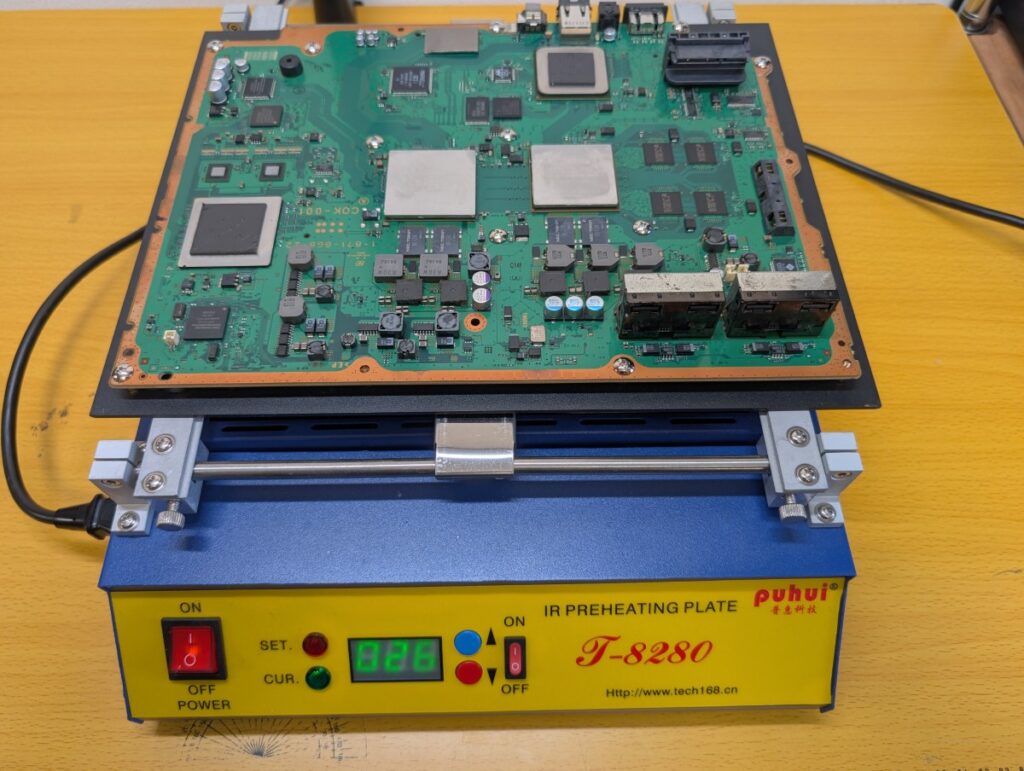

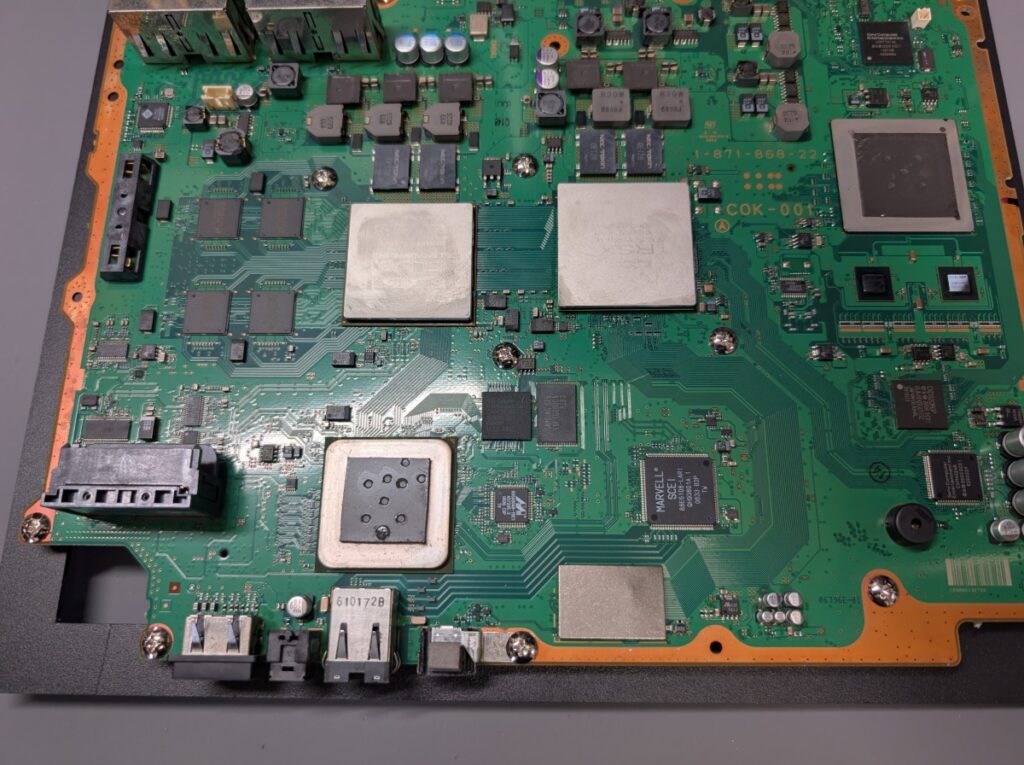

そのため、作業前に基板を温める「ベーキング」を行い、基板内の水分を飛ばします。

RSXを基板から取り外す

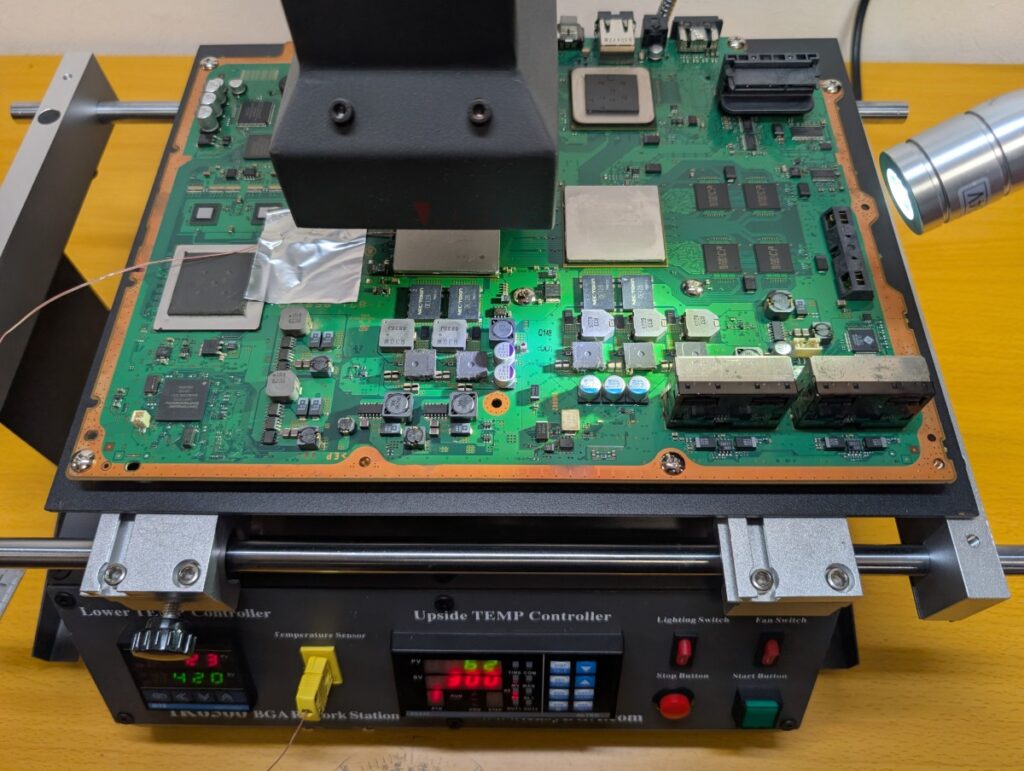

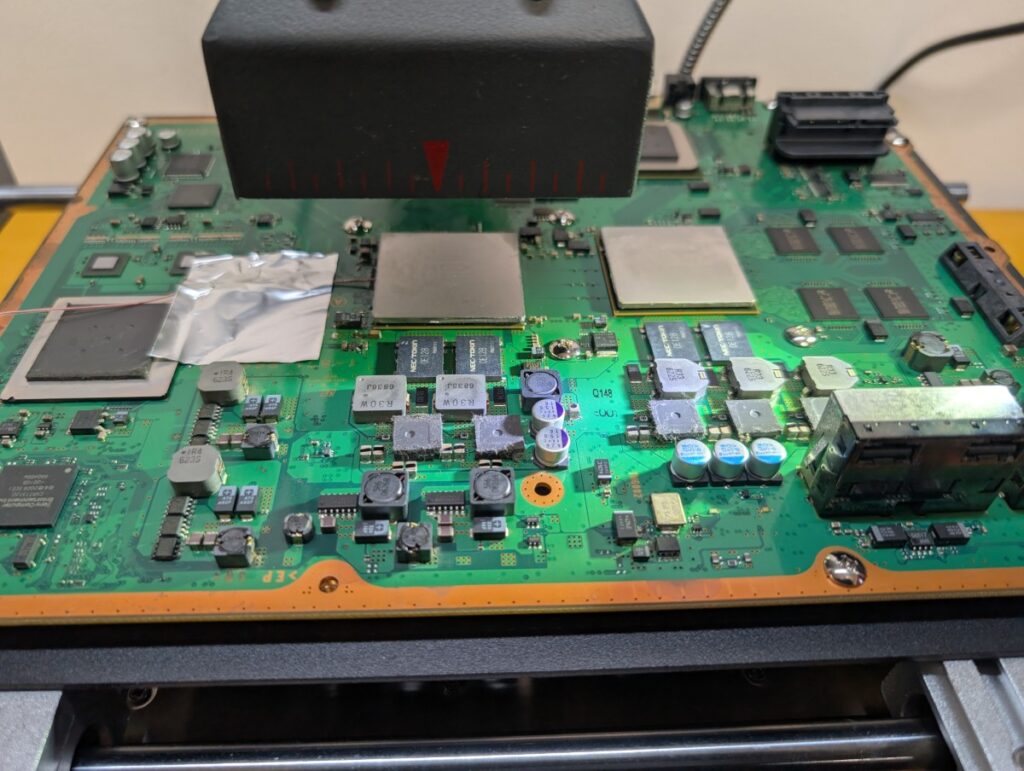

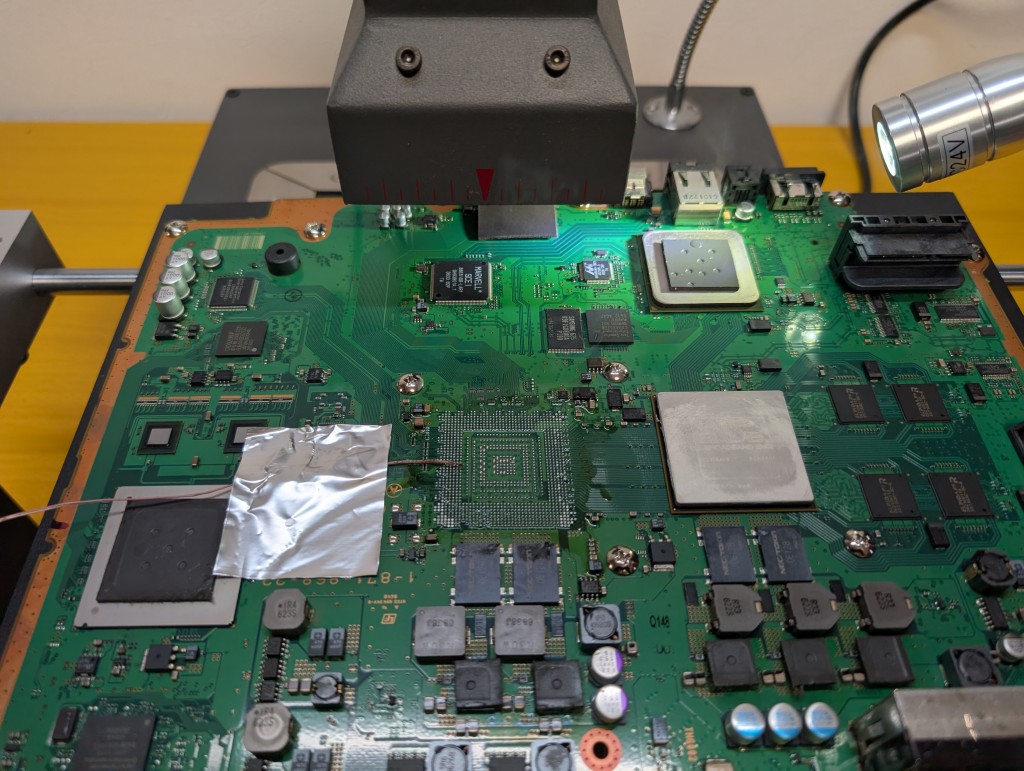

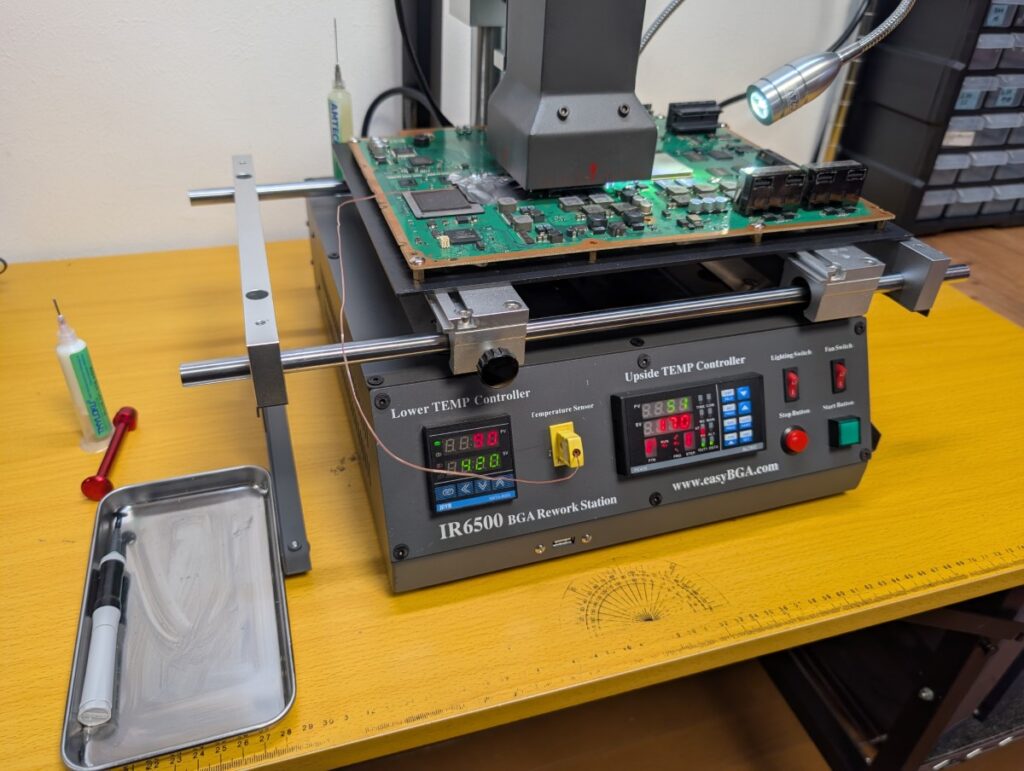

ベーキングを数時間行った後、基板加熱用の機械を使用してRSXを取り外します。

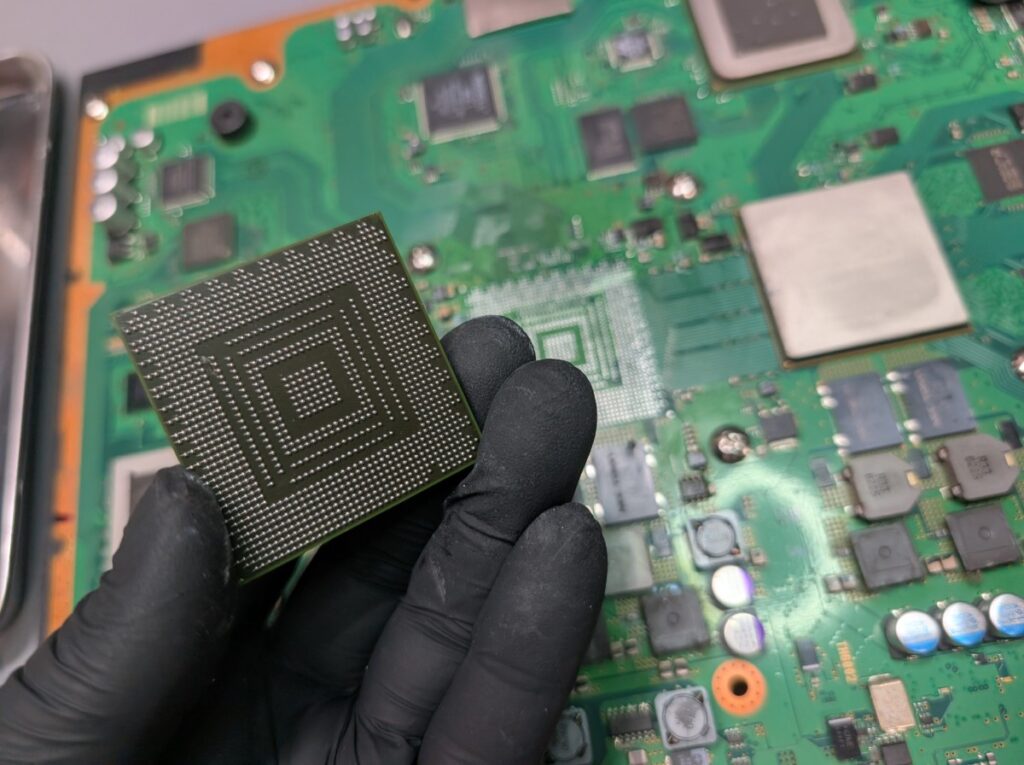

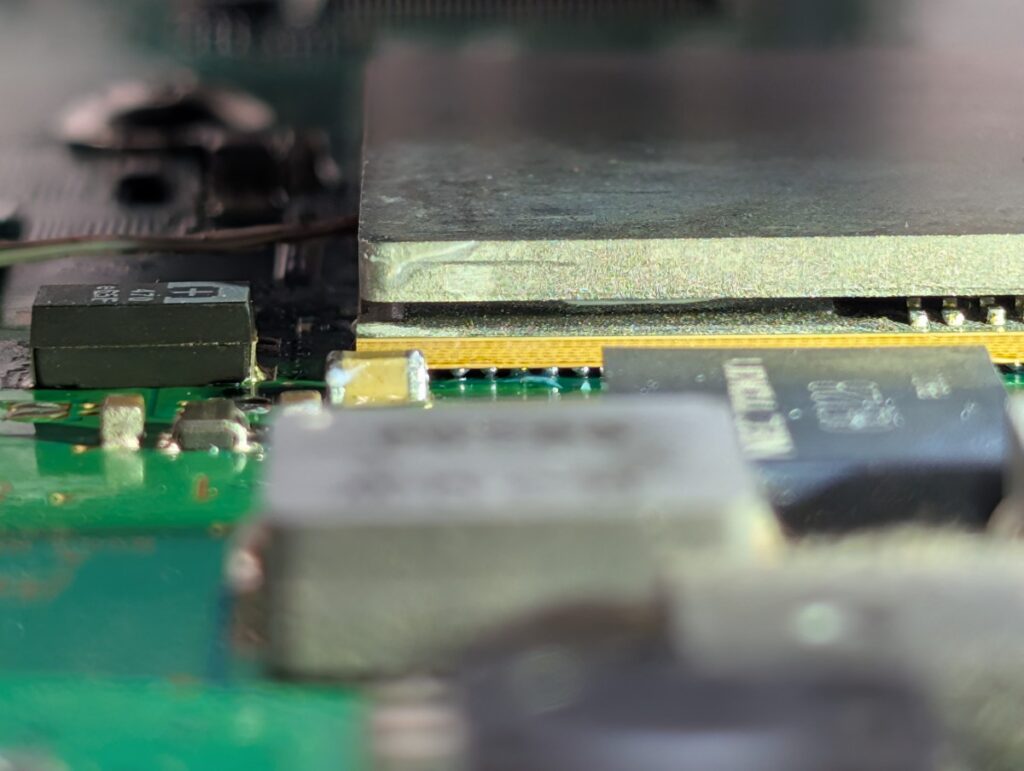

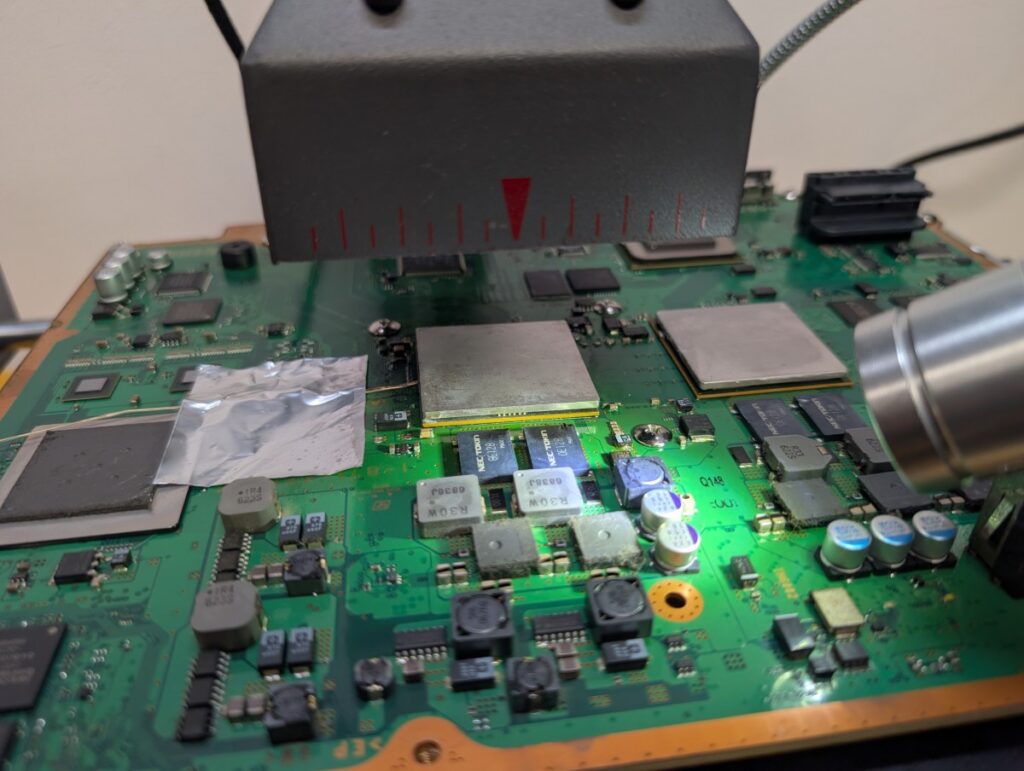

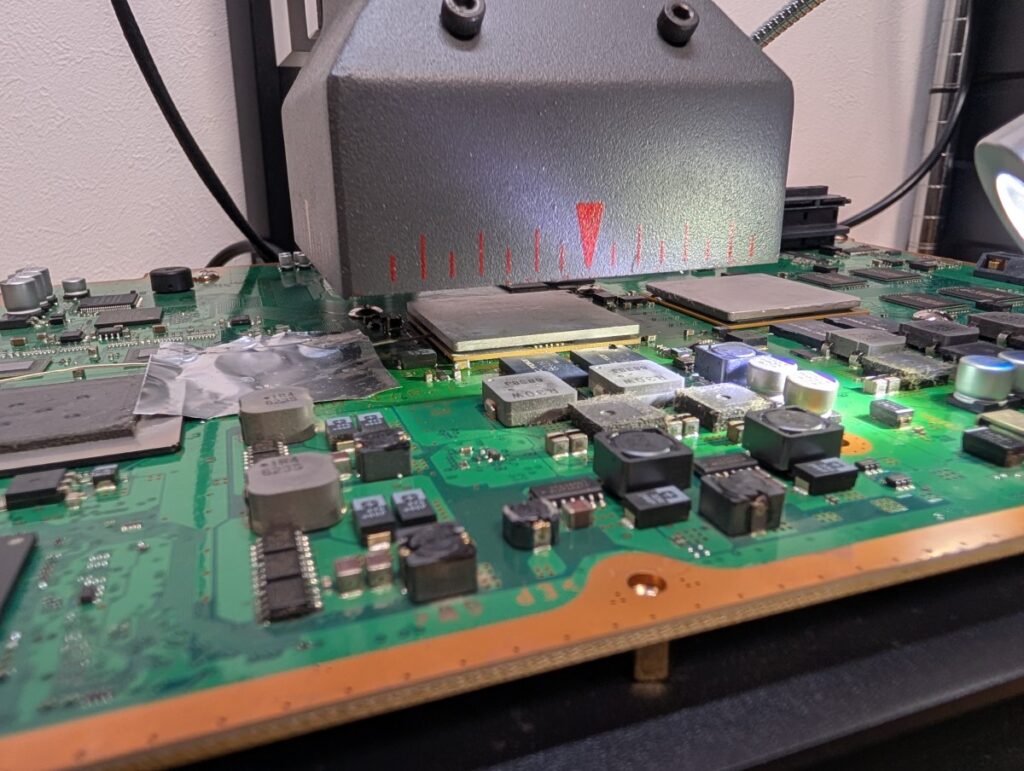

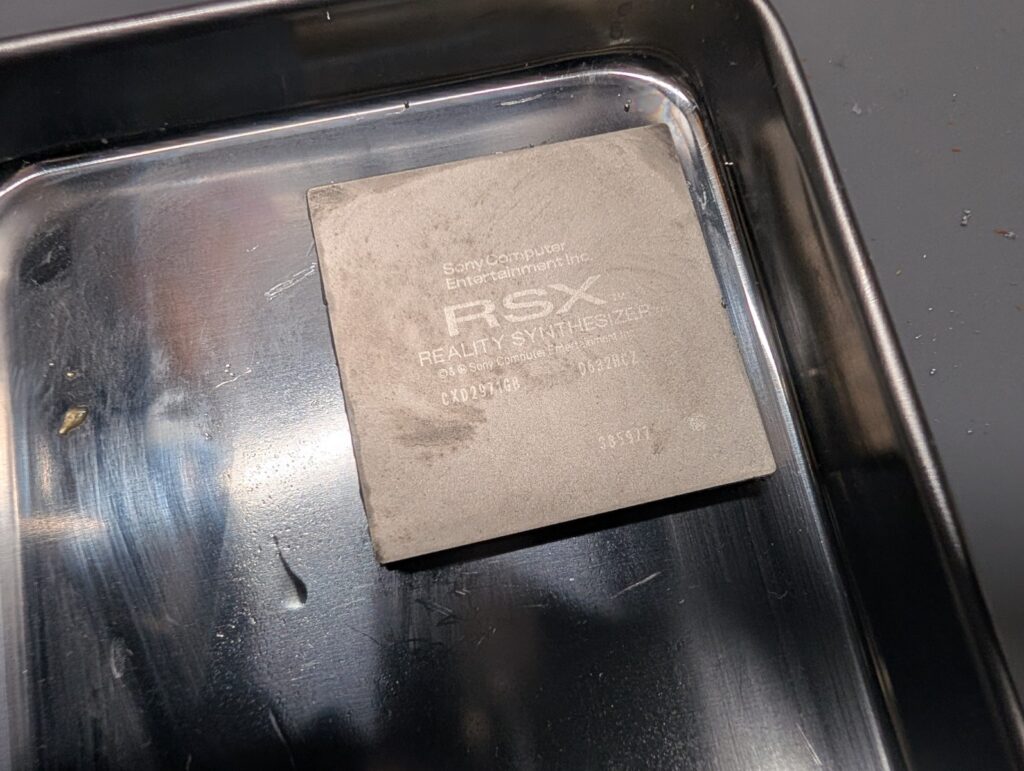

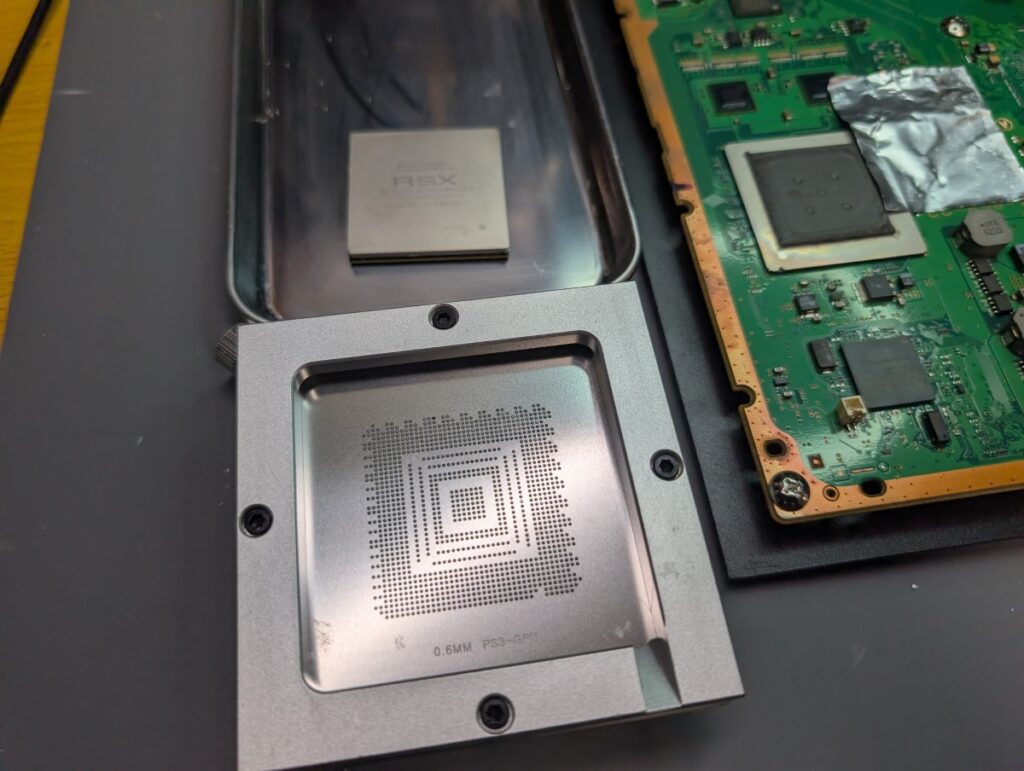

RSXを取り付ける

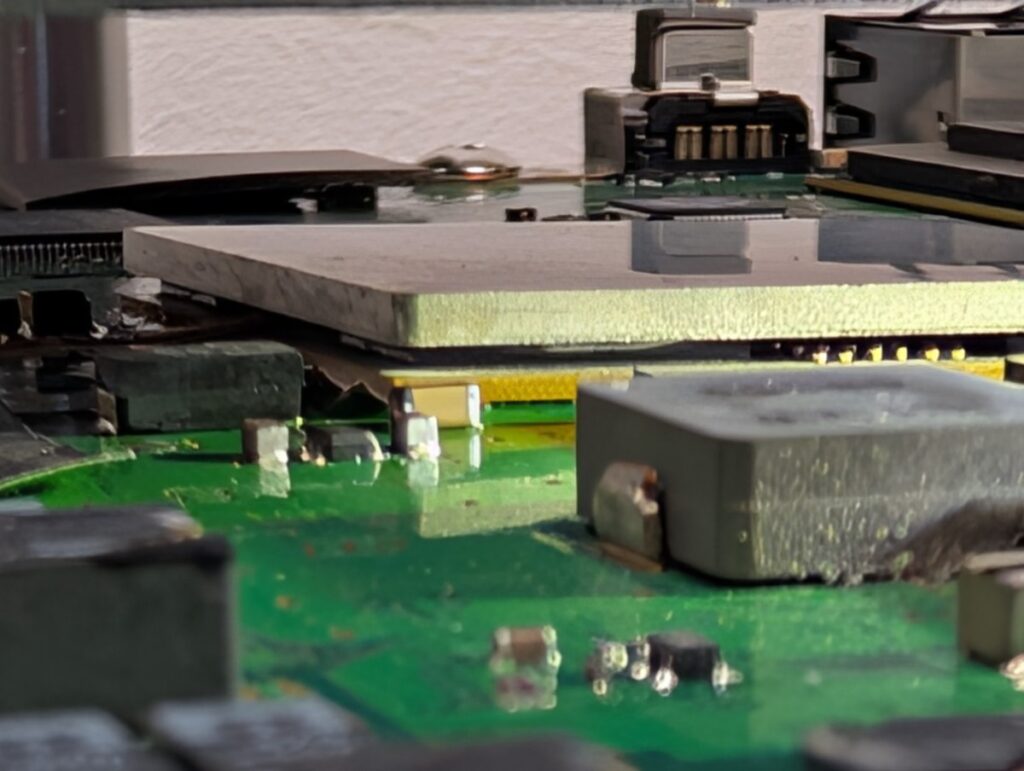

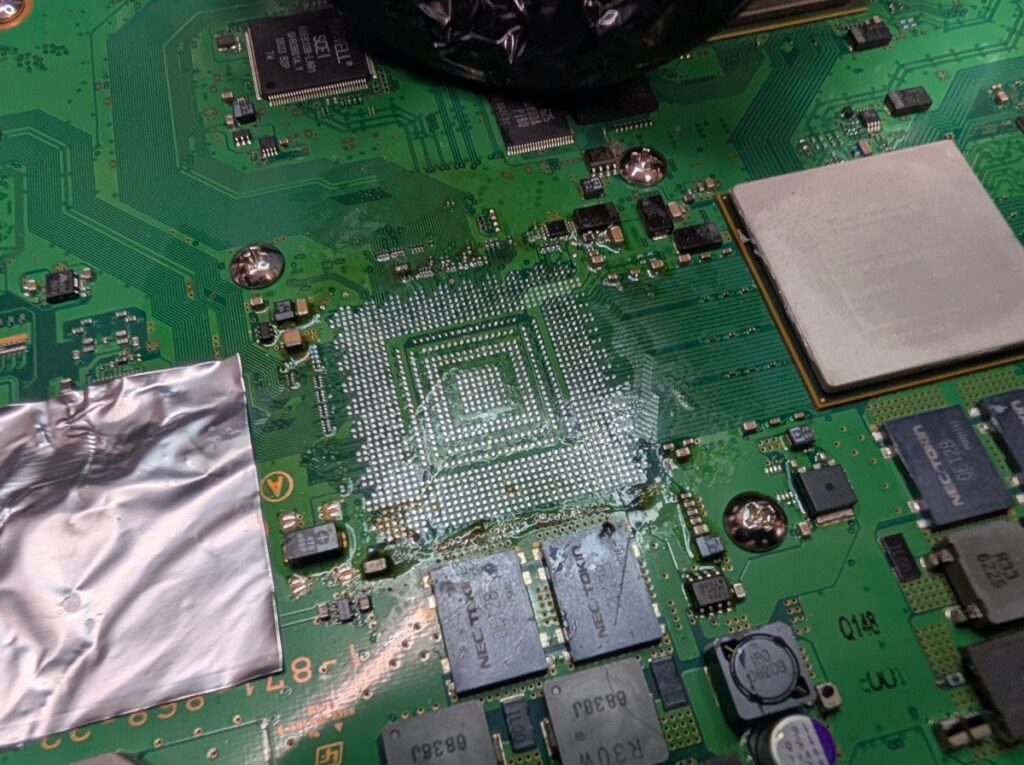

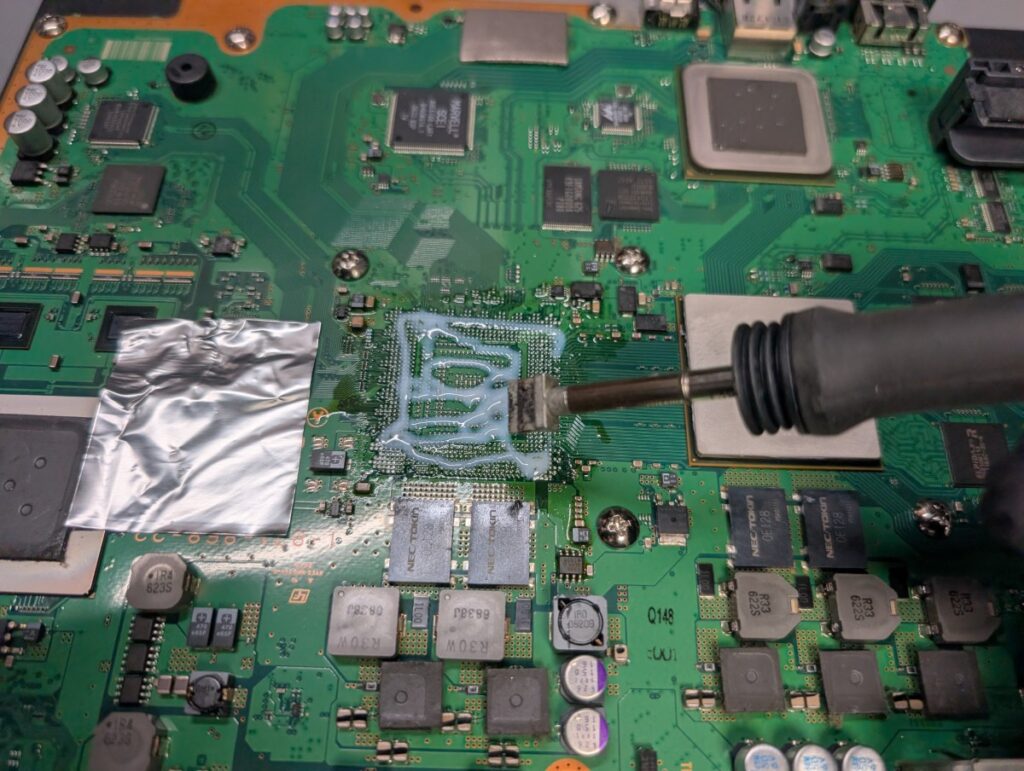

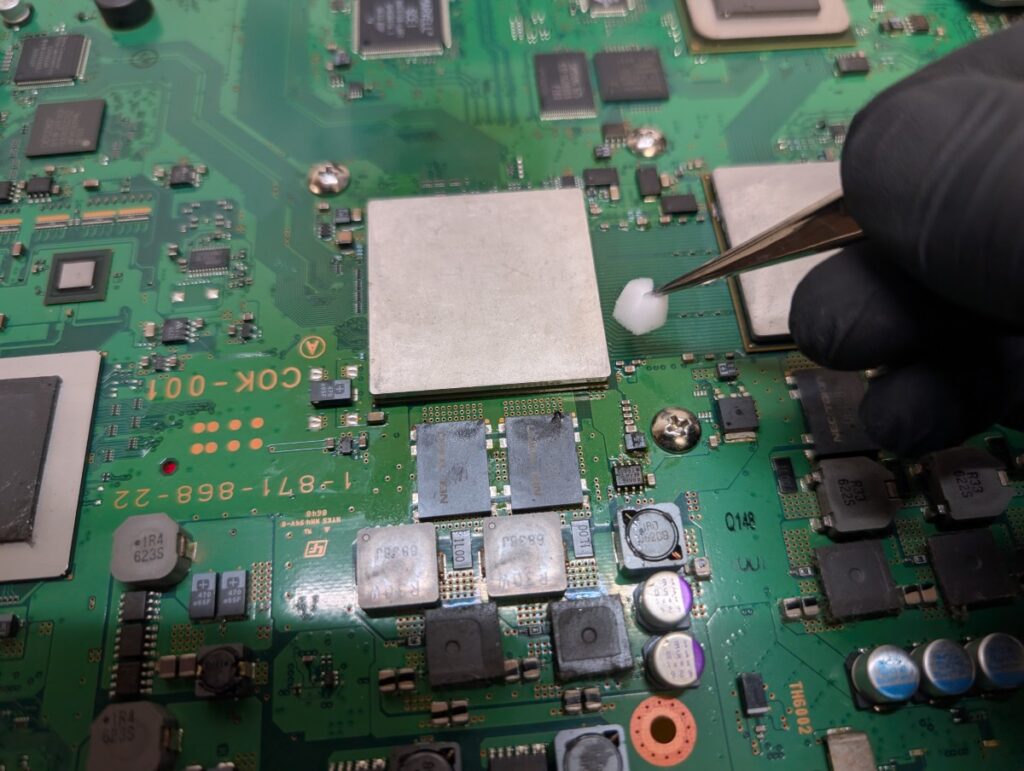

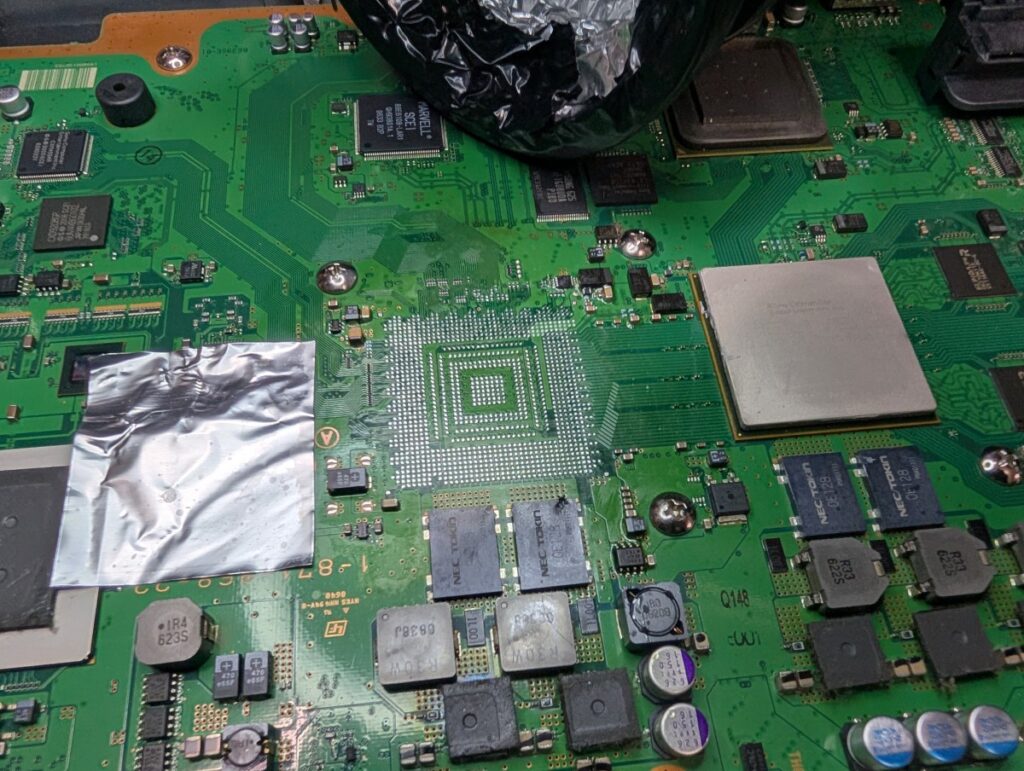

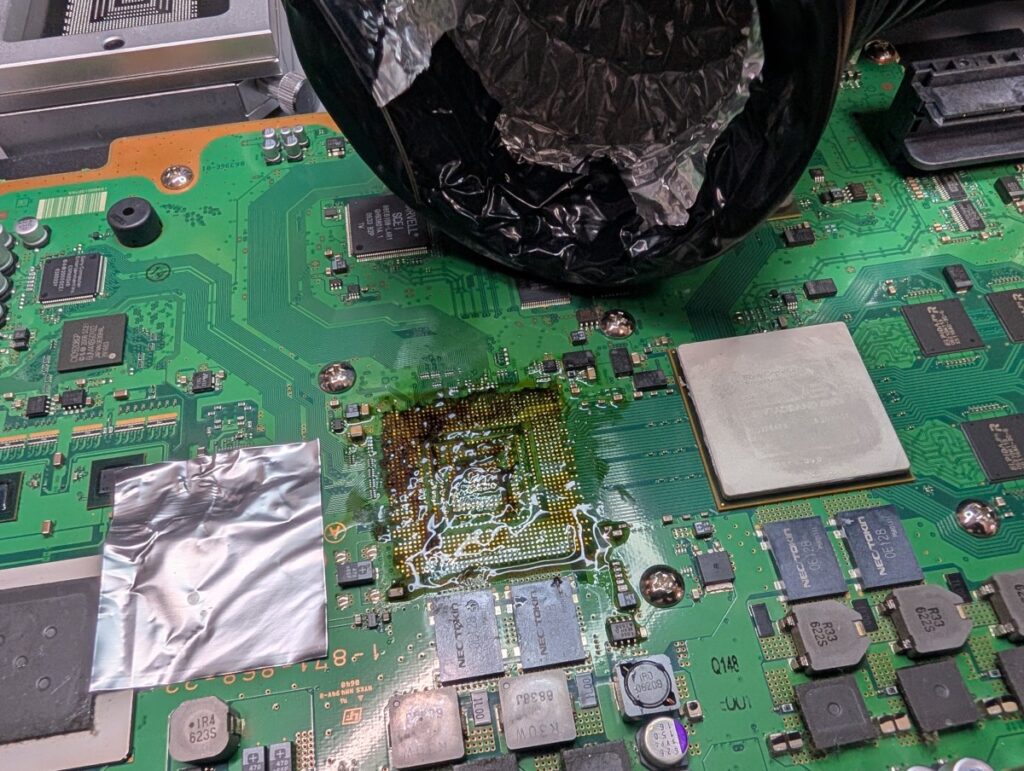

基板に残ったハンダを除去し、清掃を行った後に新しいRSXを取り付けます。

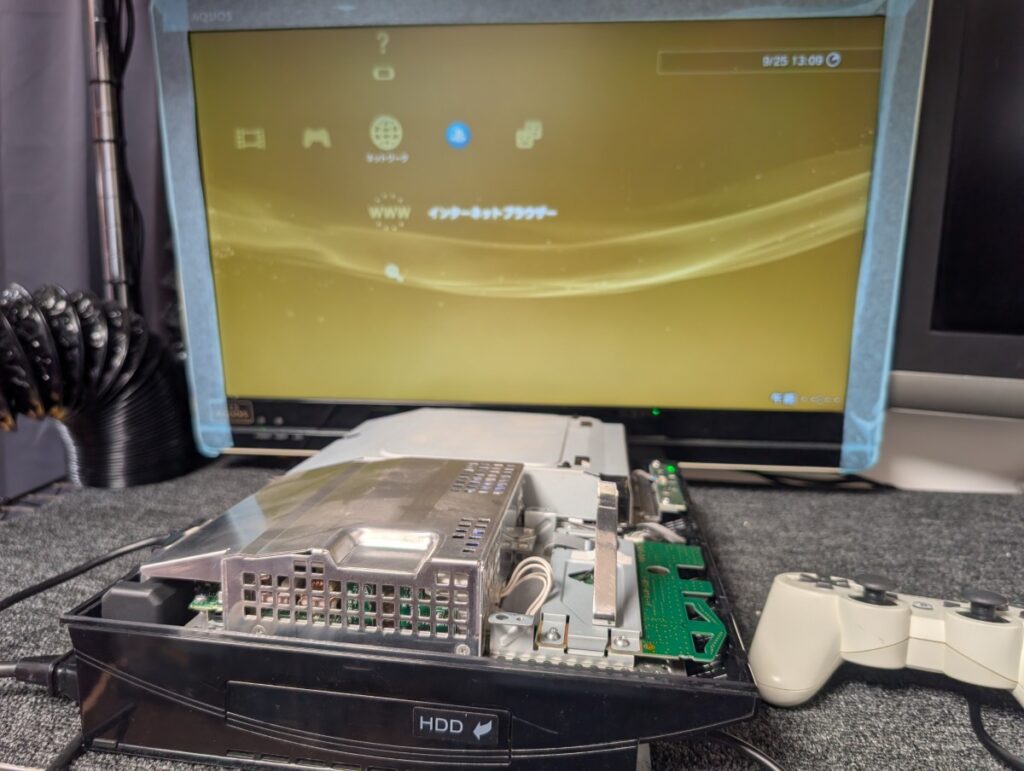

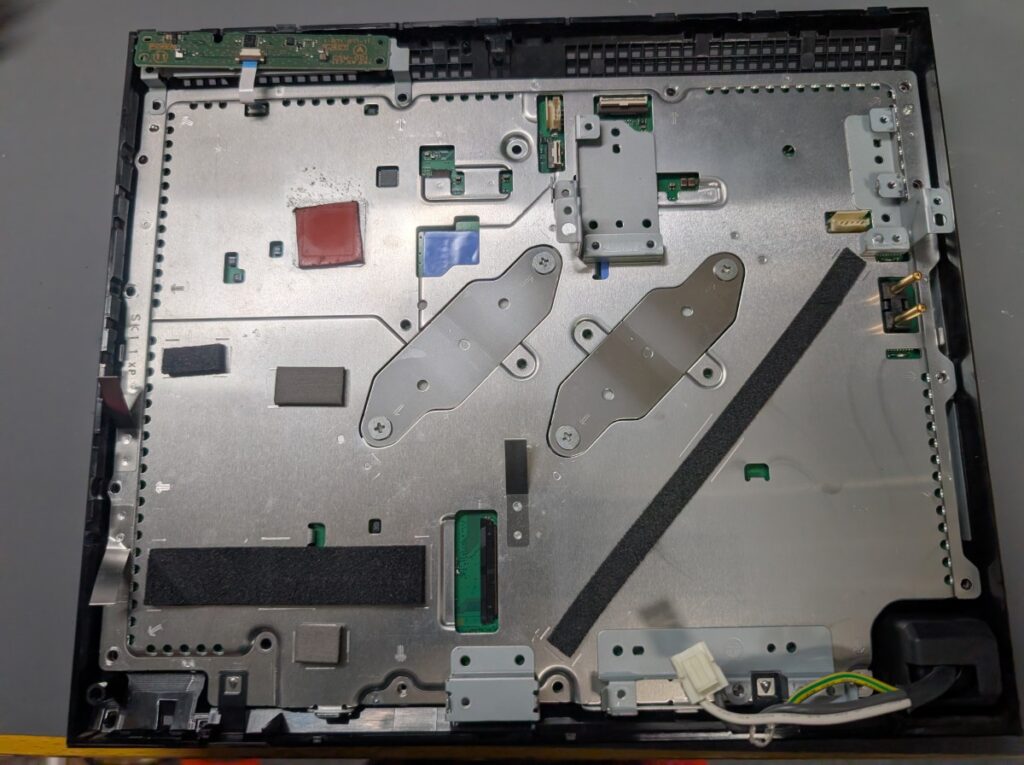

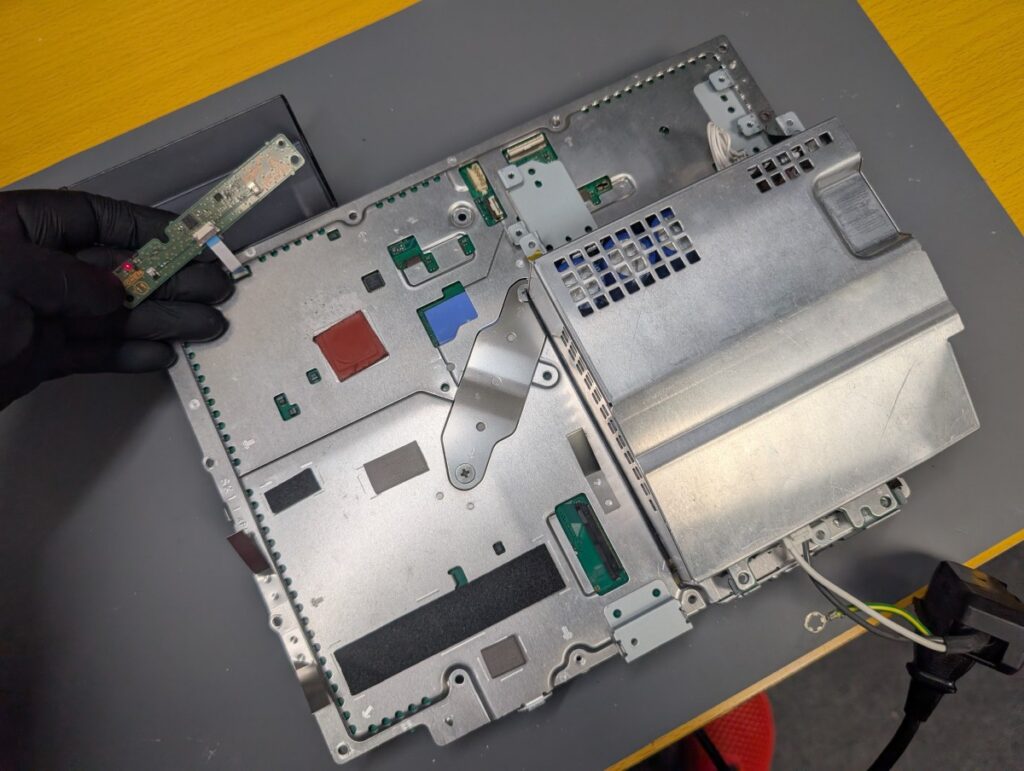

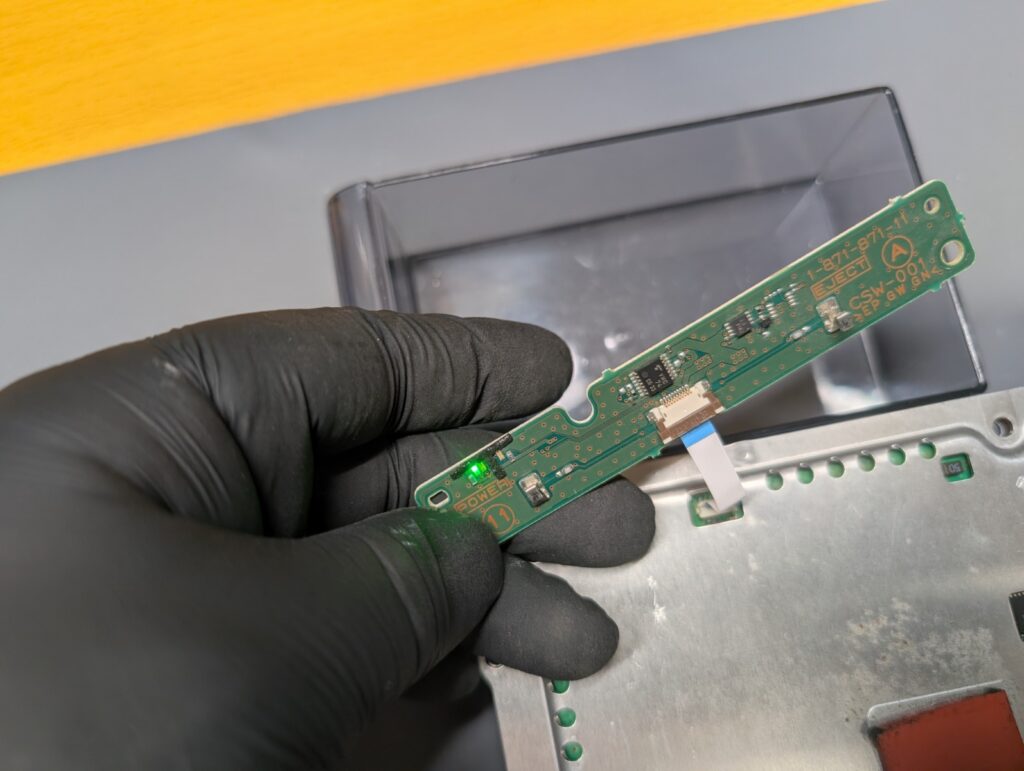

動作点検を行う

先述の通り、RSXの交換は簡単な作業ではなく、
取り付け時に基板が破損、変形したり、
加熱の影響で周辺の電子部品が破損・脱落・位置ずれを起こすことがあります。

そのため、最小構成の状態でPS3を起動させて動作点検を行い、必要に応じて再修理を繰り返します。

さいごに

今回の映像が乱れる、表示されない原因は、メイン基板上に実装されているRSXの故障により発生していました。
RSXを交換することで、正常に映像が出力される状態まで改善しています。

ただし、RSXの交換は基板への負担が大きい作業であり、すべてのケースで修理できるわけではありません。
基板の状態や劣化の進行具合によっては、作業中に破損するリスクや、修理が成立しないケースもあります。

PS3の映像が乱れる、映らない、フリーズするといった症状でお困りの場合は、
症状の内容を添えてご相談ください。
状態を確認したうえで、お見積りをご案内いたします。
