PS3 CECHL00 ディスク読み込み不良の修理事例｜内部清掃と点検内容

PS3 CECHL00（80GB）にて、
PS3ゲームディスク、PSゲームディスク、DVD、CDのいずれを挿入しても、
一切読み込みが行われない症状でお預かりしました。

今回はディスク読み込み不良の点検・対応にあわせて、
内部バッテリー（CMOSバッテリー）の交換、
内部清掃および熱伝導グリスの塗り替えをご希望とのことでしたので、
あわせて作業を行いました。

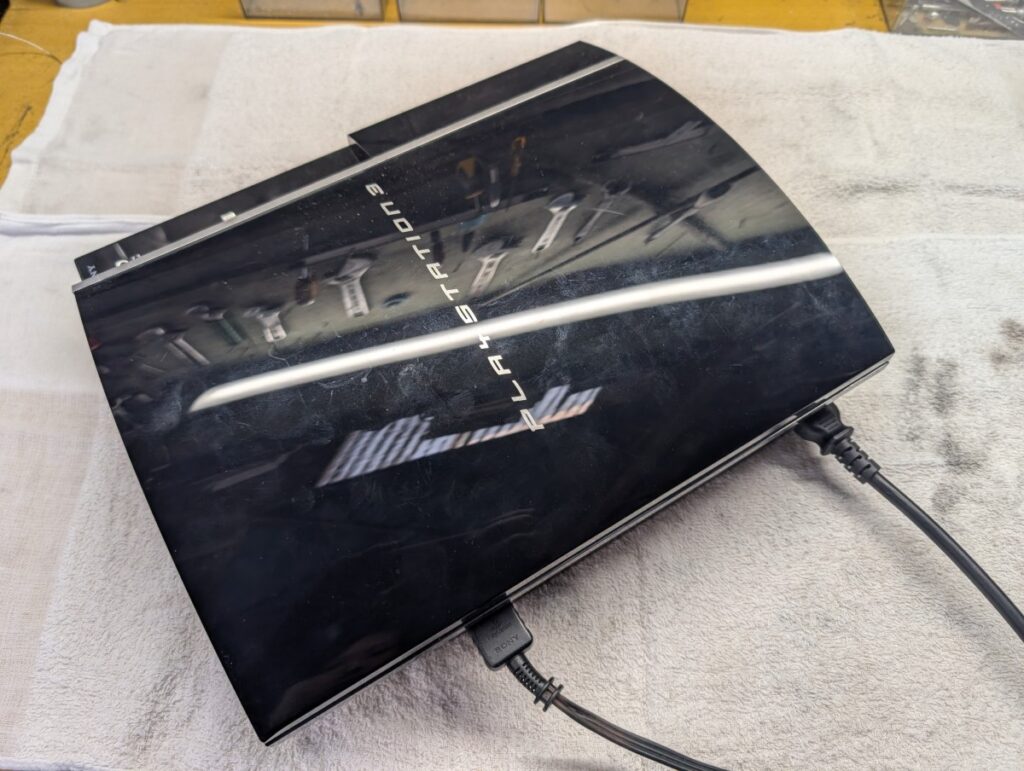

お預かり時の初期点検について

お預かり後は、分解前に動作点検を行い、
お客様からの申告内容と相違がないか、
あわせて、その他に不具合が発生していないかを確認します。

ディスクが読み込まない原因について

PS3においてディスクを認識しない場合、
多くのケースでは、ディスクを読み込む部品であるピックアップレンズの不具合が原因となっていることが多いです。

切り分けの目安として、
すべてのディスクの種類を一切読み込まない場合は、
ピックアップレンズ以外に、基板の故障やその他の要因が関係している可能性も考えられます。

一方で、
PS3のゲームディスクは読み込むものの、DVDやCDを読み込まないなど、
特定のディスクのみ読み込めない症状が出ている場合は、
ピックアップレンズの不具合である可能性が高い傾向にあります。

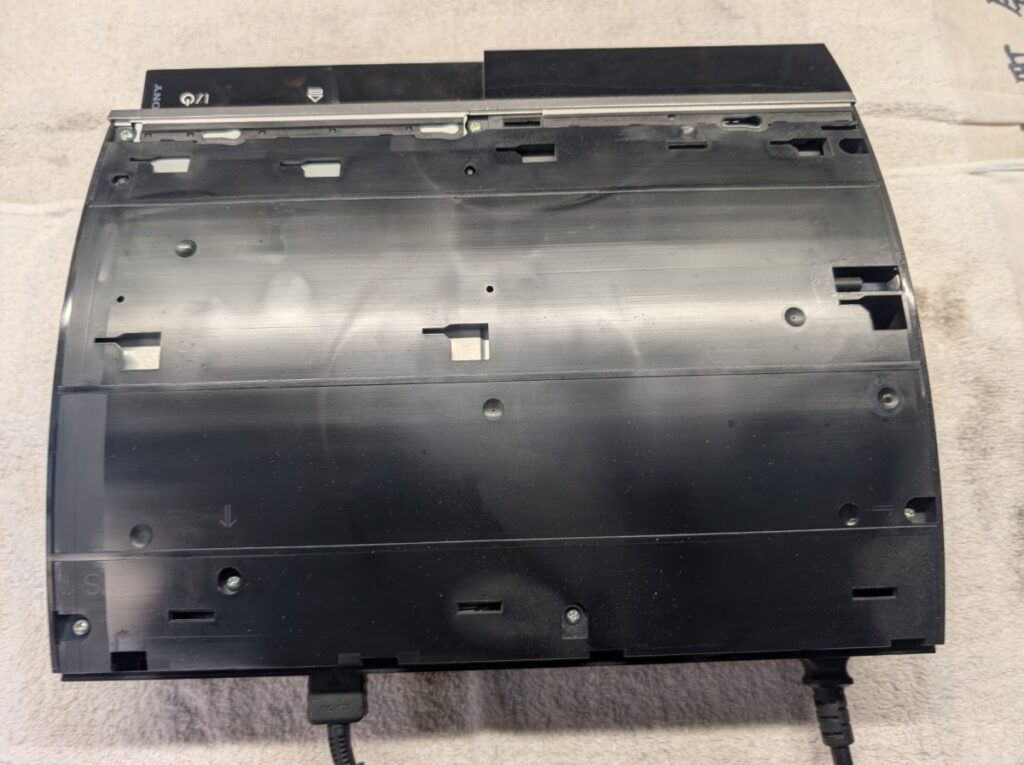

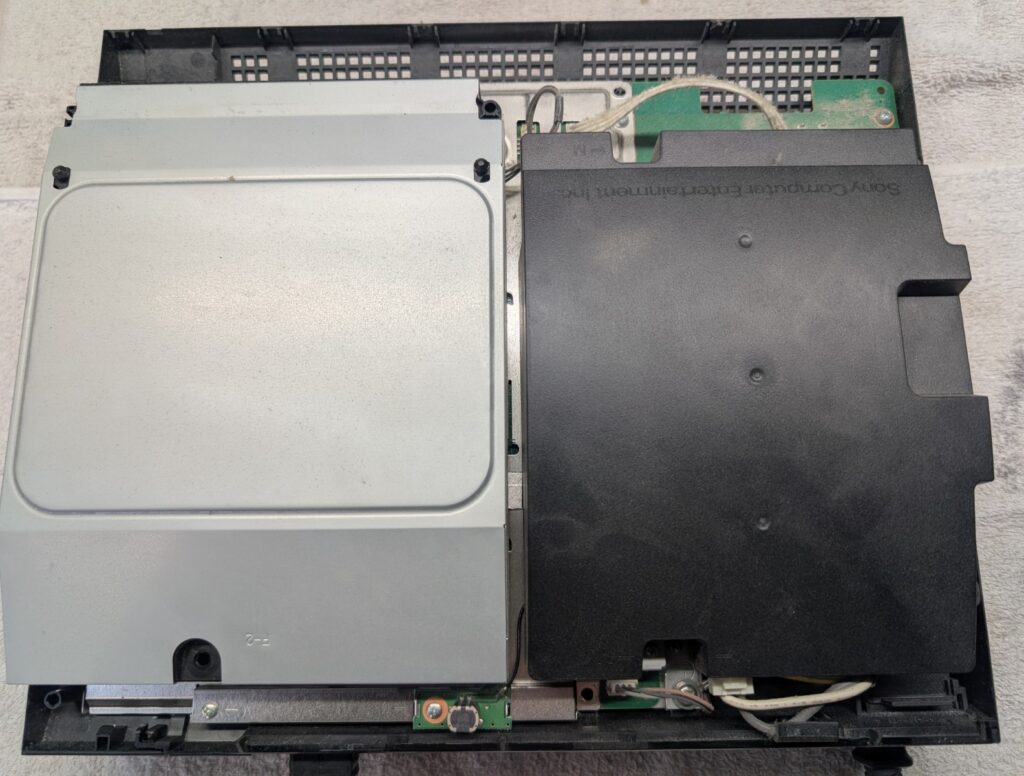

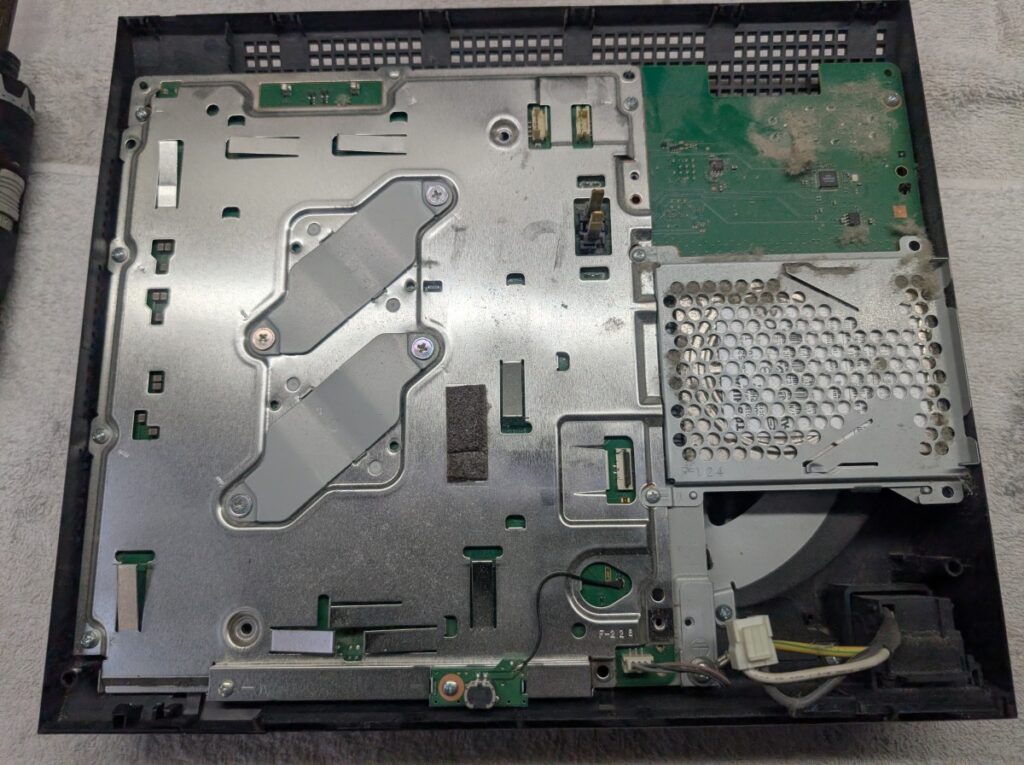

分解による内部状態の確認

外見からは判断できないため、
分解を行い、内部の状態を確認します。

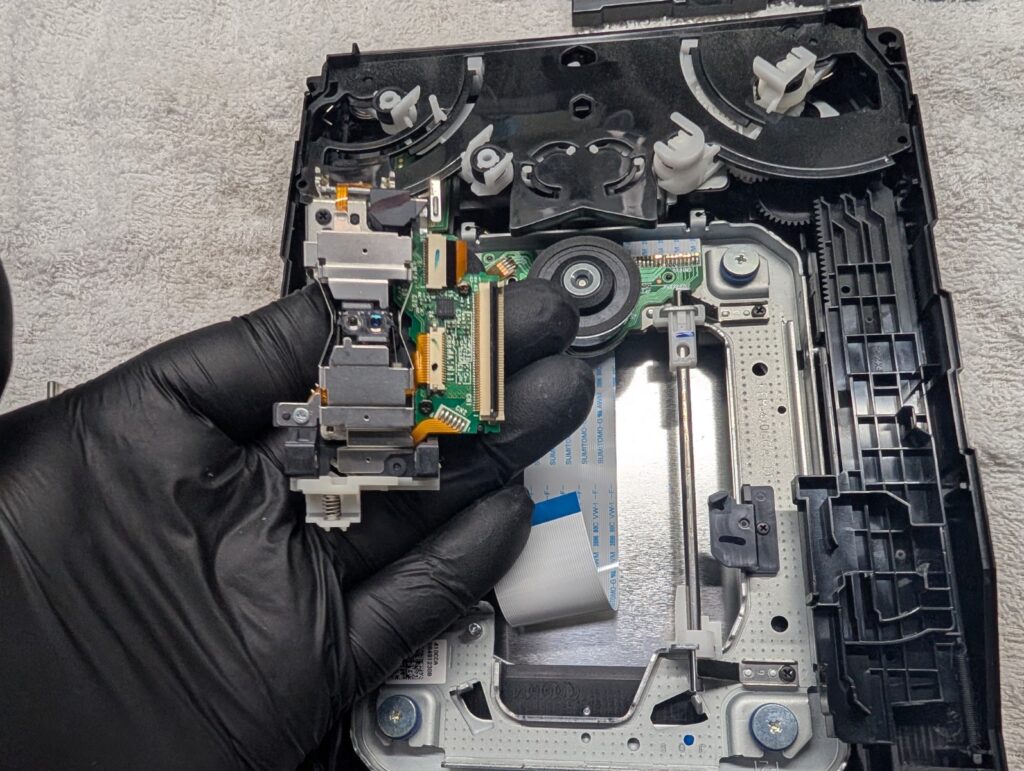

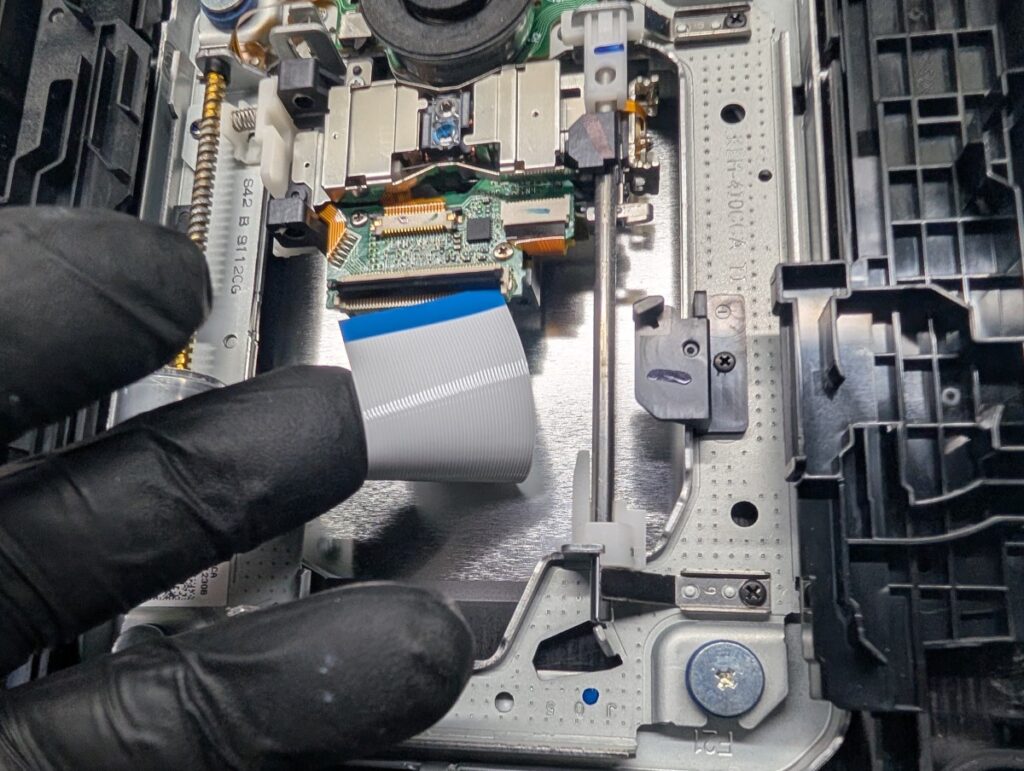

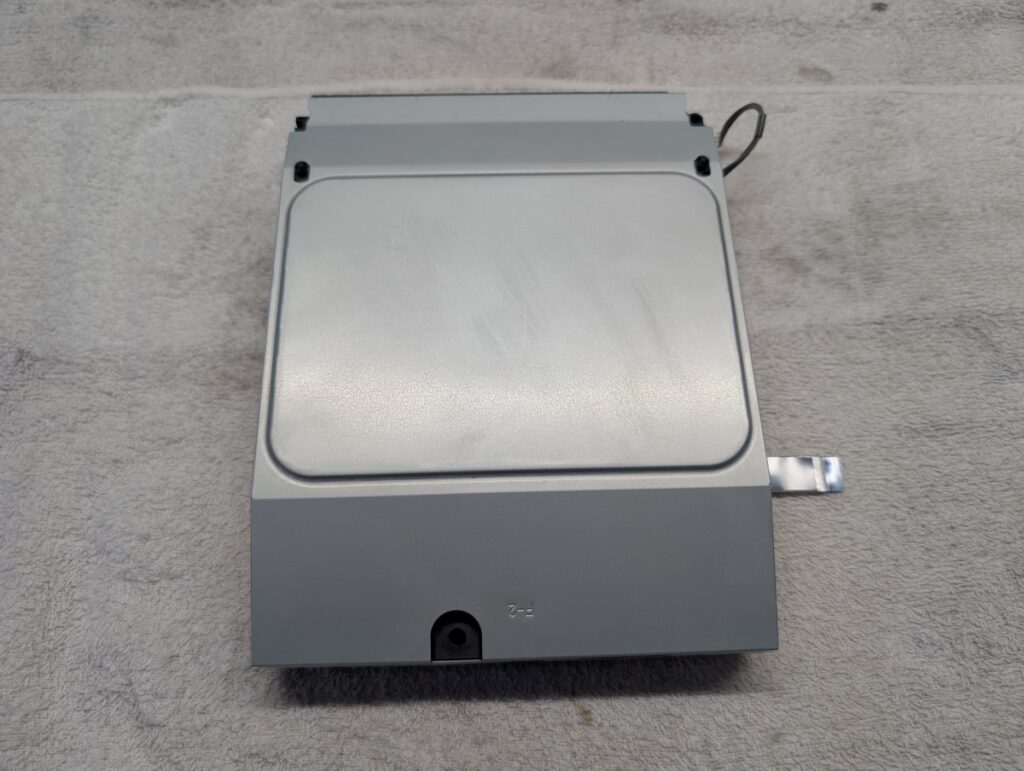

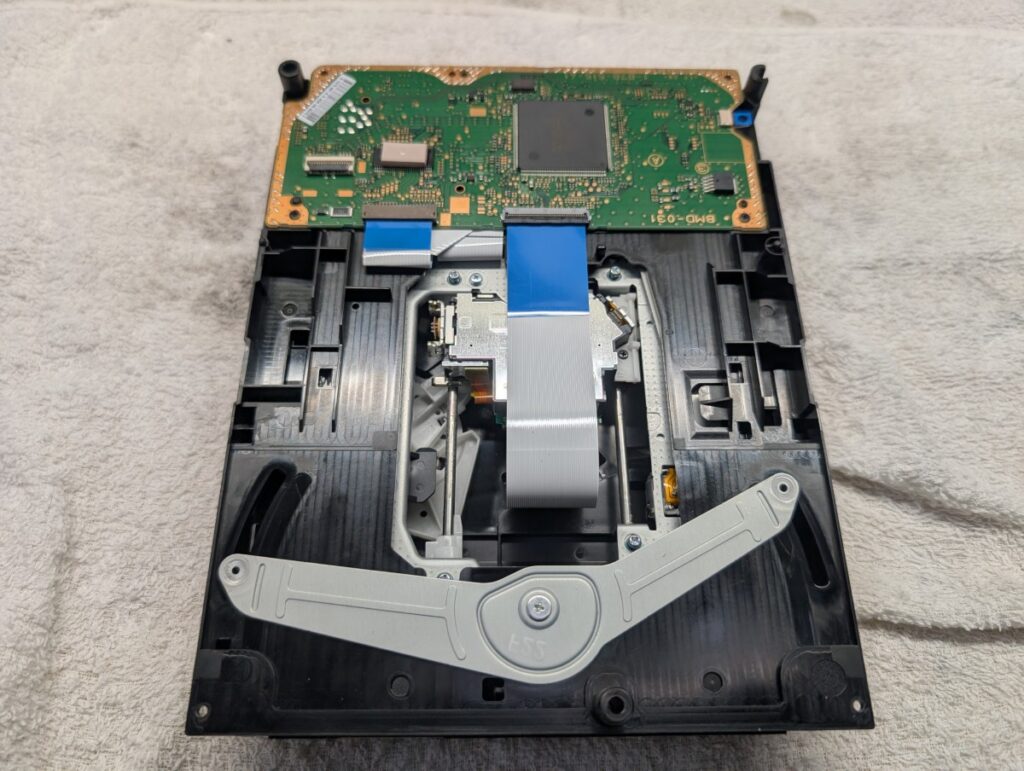

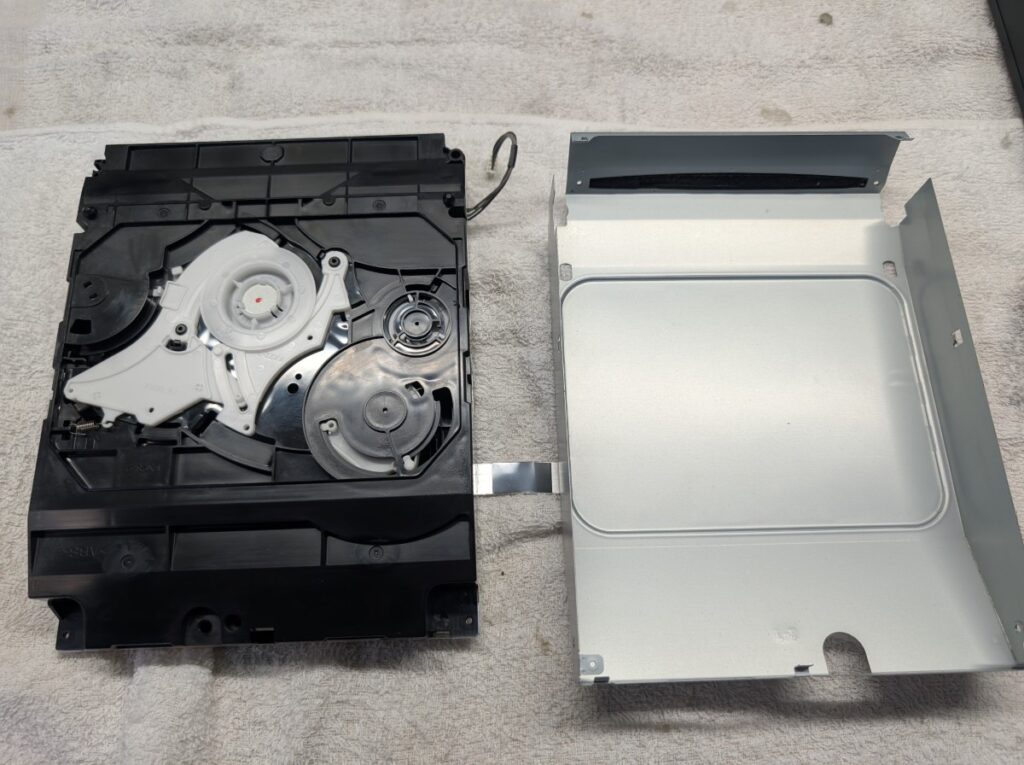

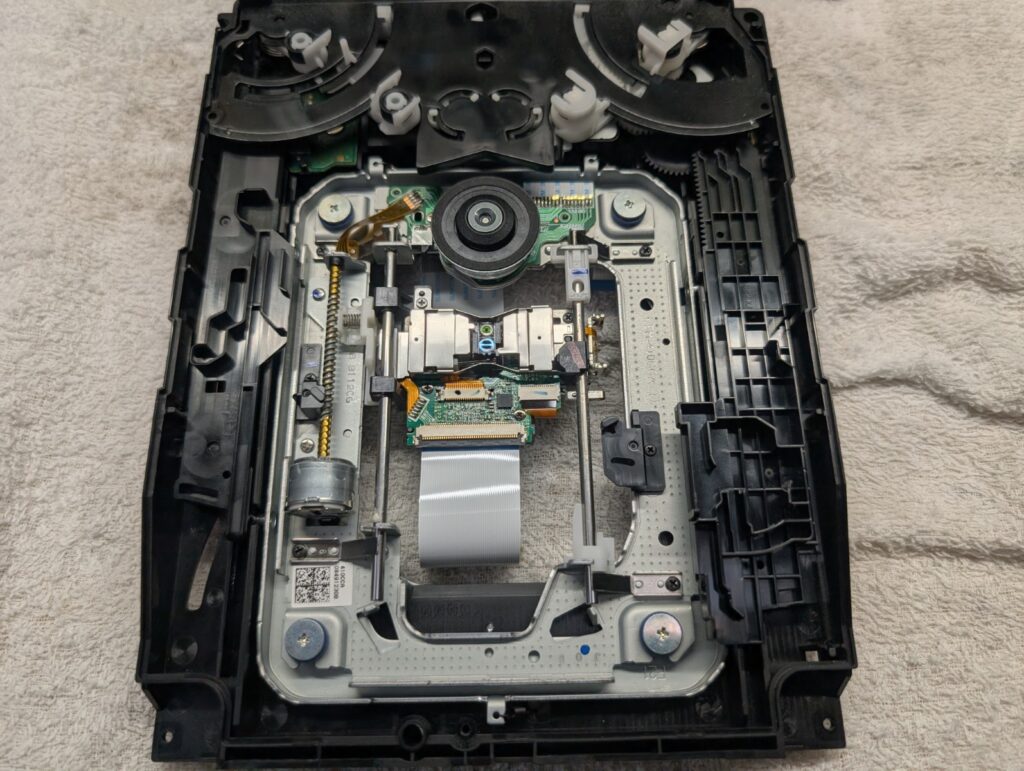

CECHL00のディスクドライブ分解と点検

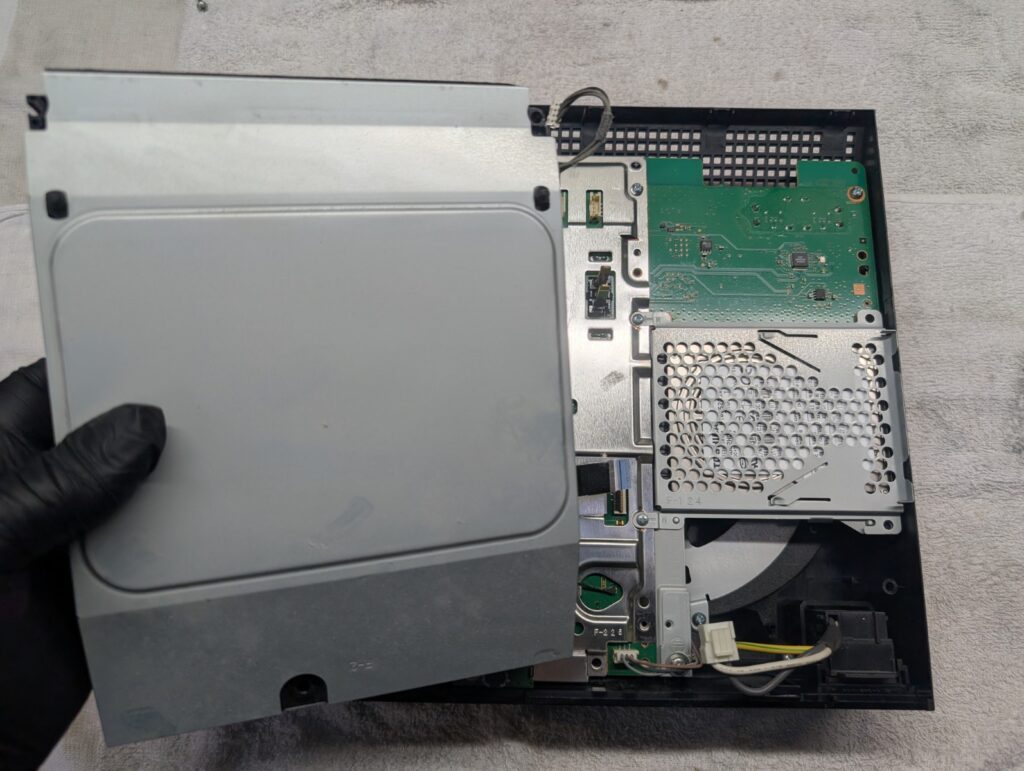

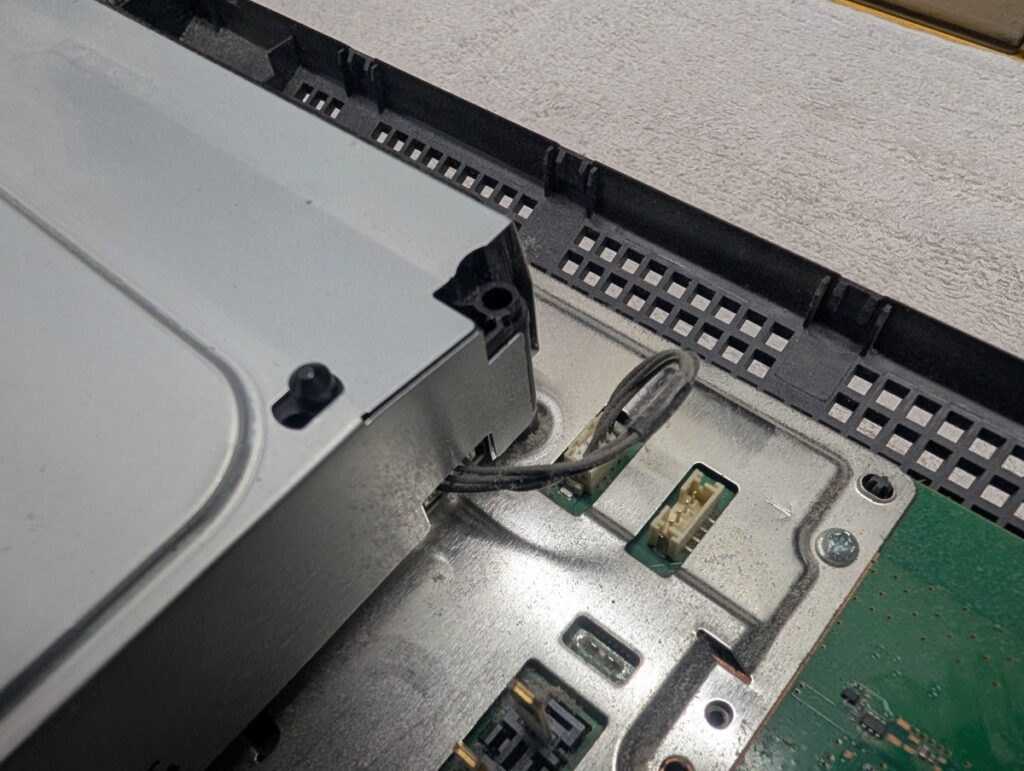

ディスクドライブを取り外し、分解を行い、
内部に設置されているピックアップレンズを、
正常に動作するものへ交換して動作確認を行います。

この作業により読み込みが改善した場合は、
ピックアップレンズの不具合が原因であったと判断できます。

改善が見られない場合は、
基板側の不具合や、ディスクドライブ自体の動作不良など、
他の要因が考えられるため、引き続き点検を行います。

今回のディスク読み込み不良の原因について

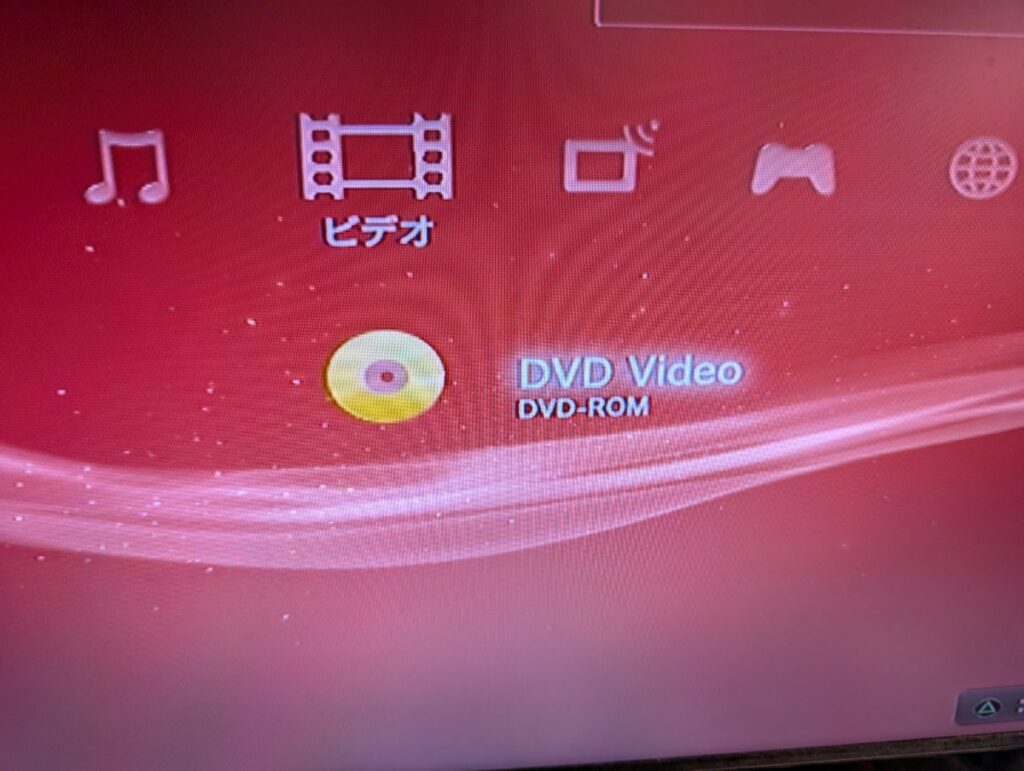

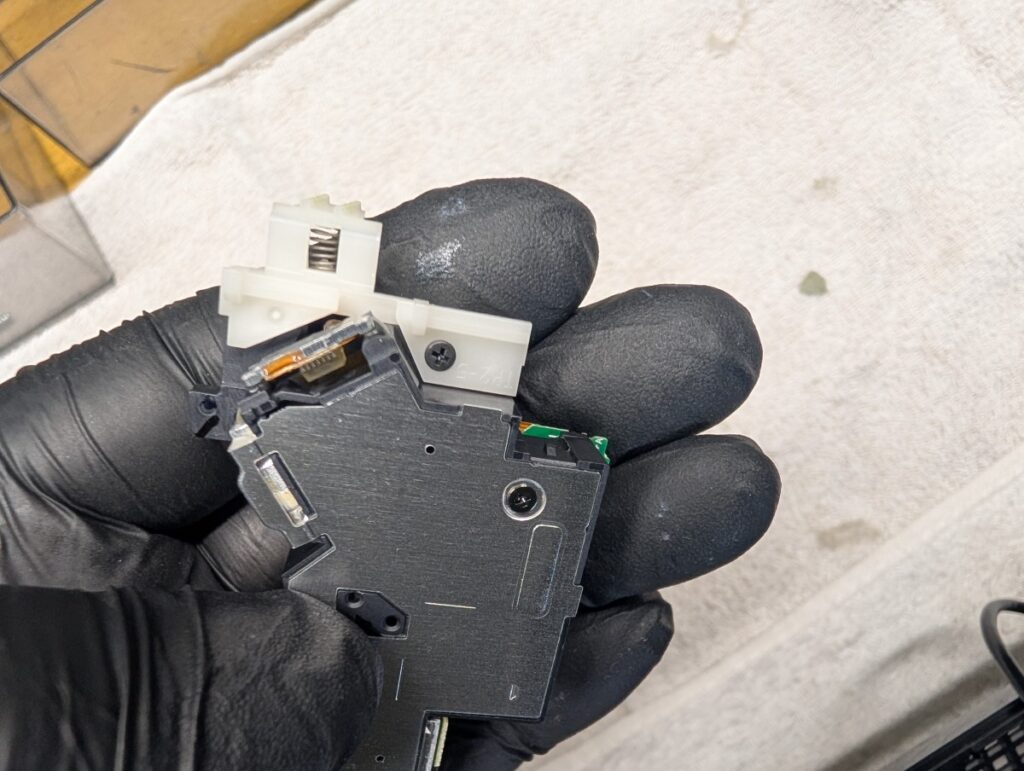

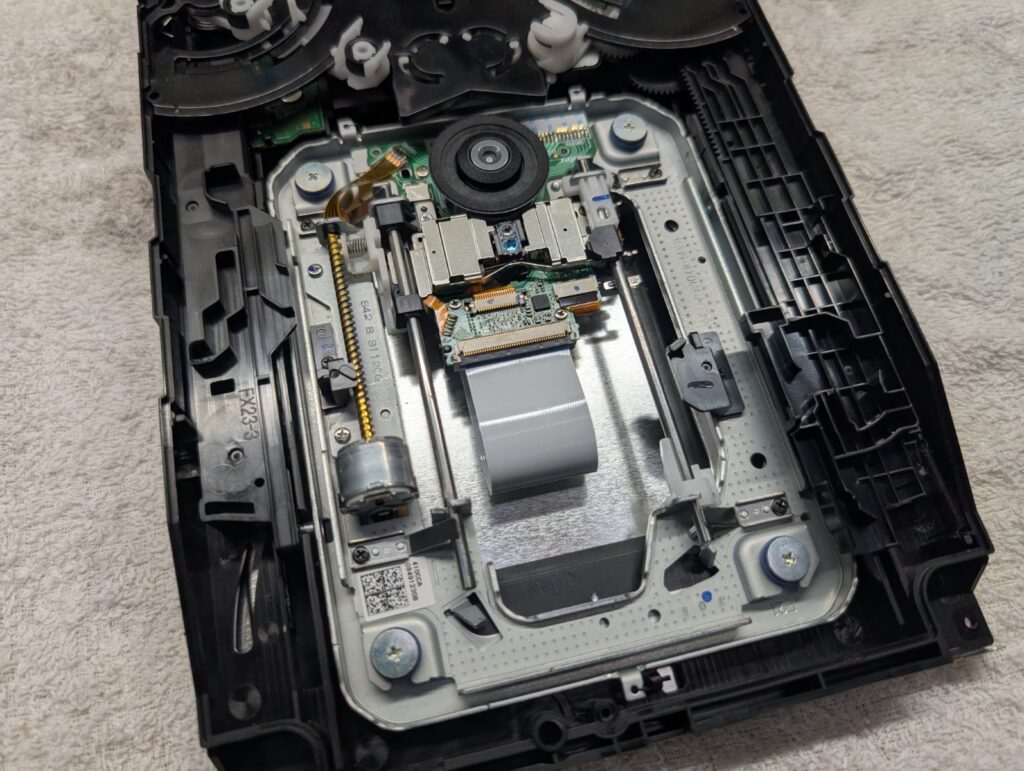

正常に動作するピックアップレンズへ交換した結果、
ディスクを認識しない症状は改善しました。

今回のPS3については、
ディスク読み込み不良の原因は、ピックアップレンズの故障であったと判断しました。

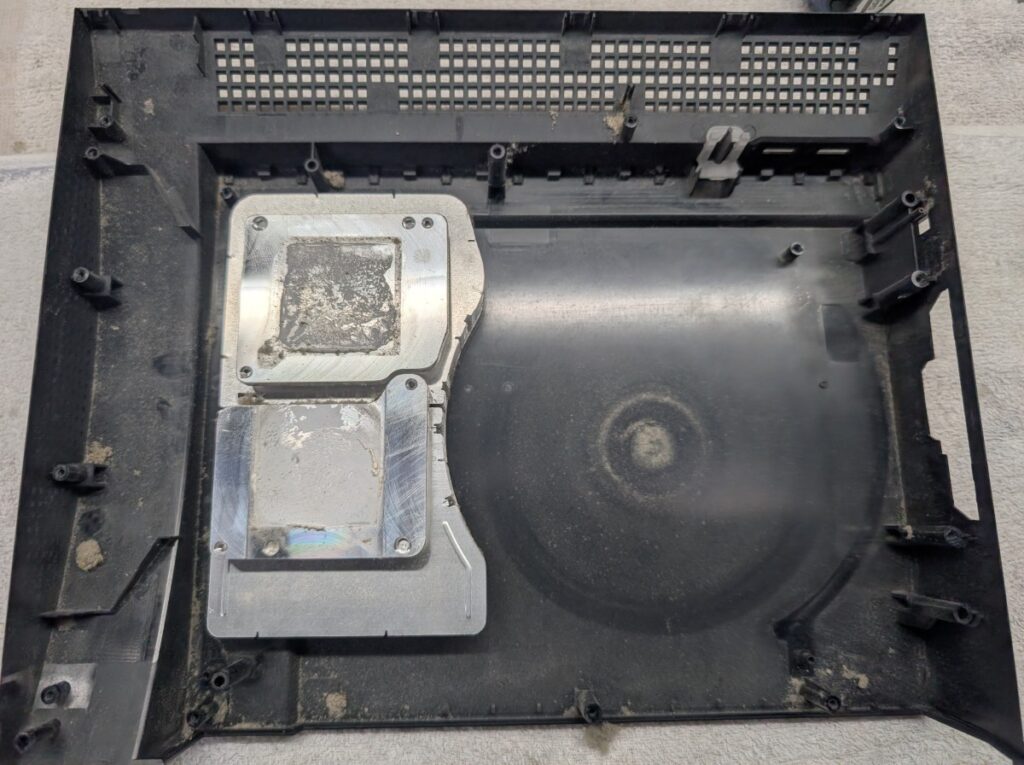

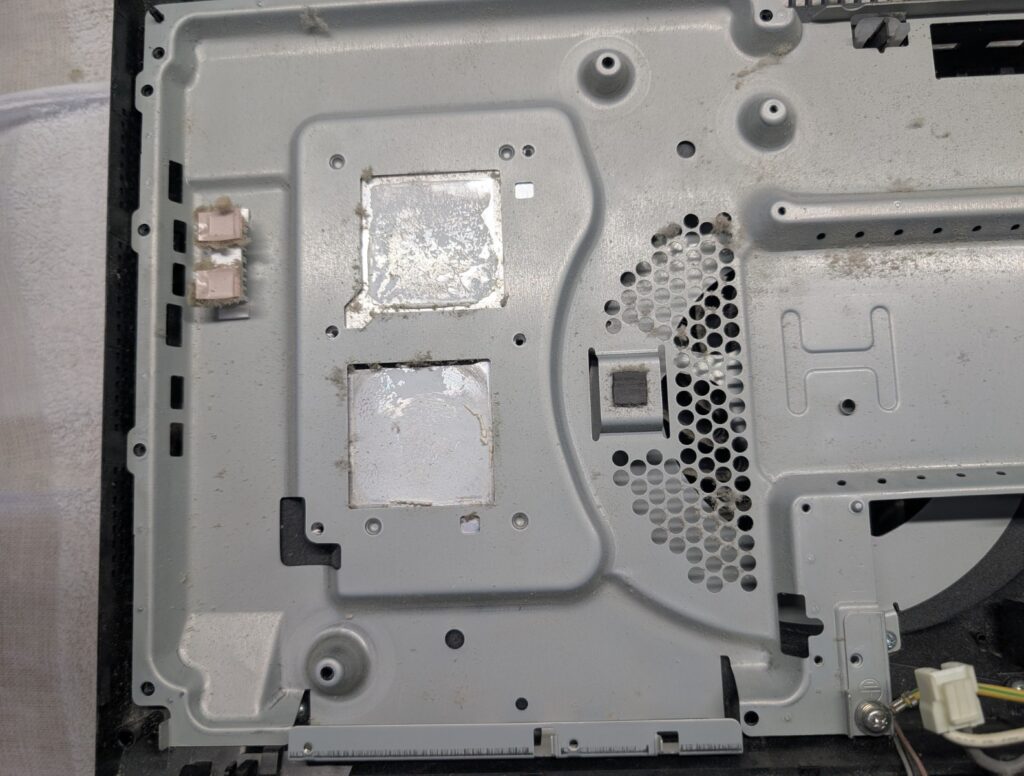

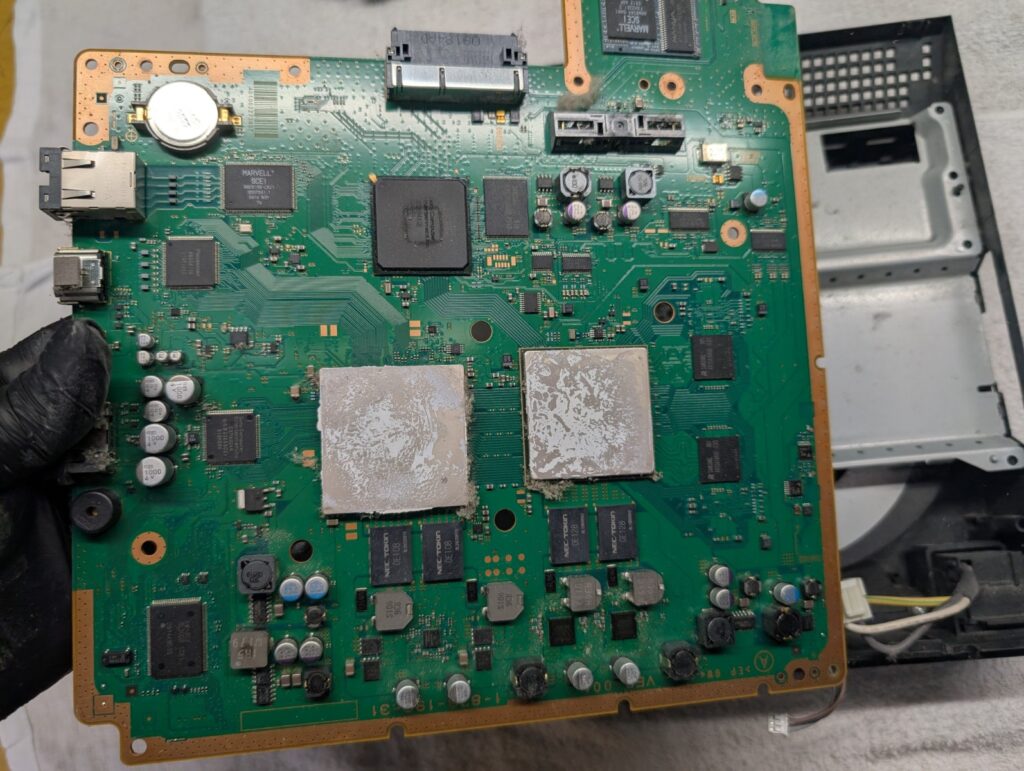

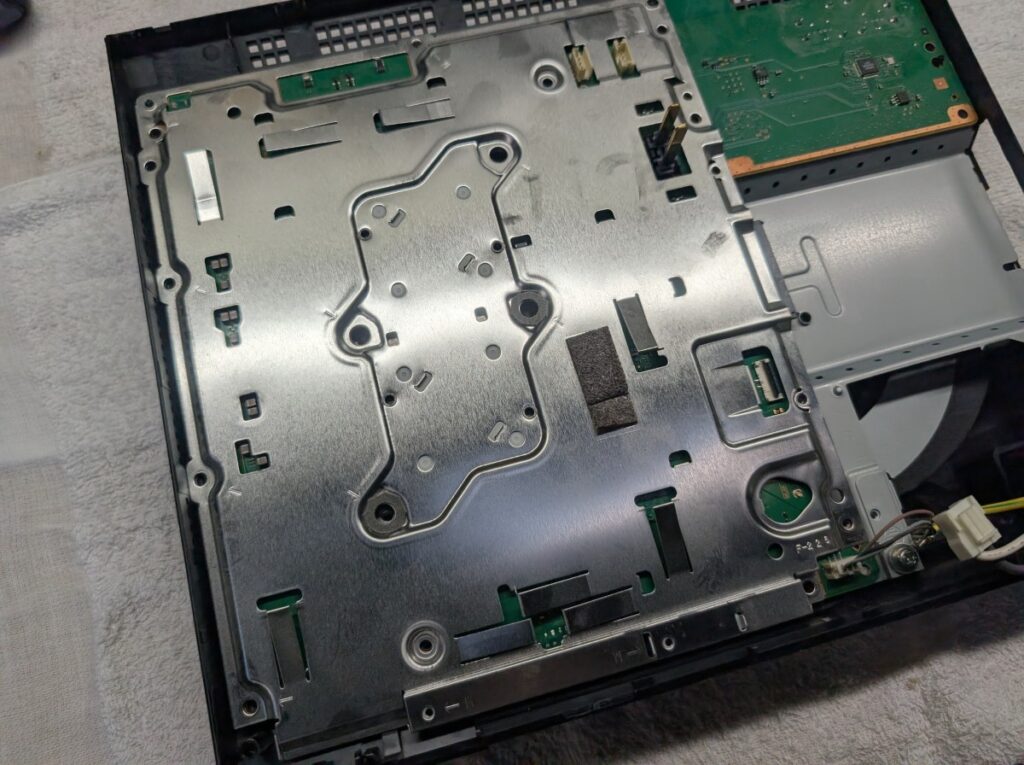

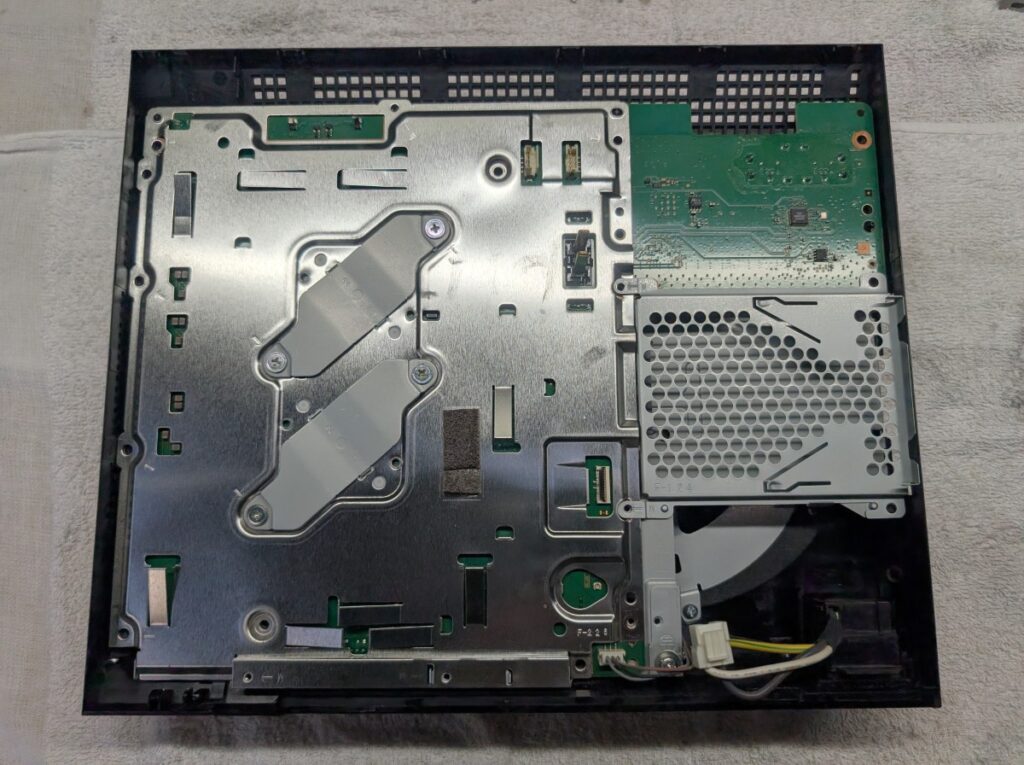

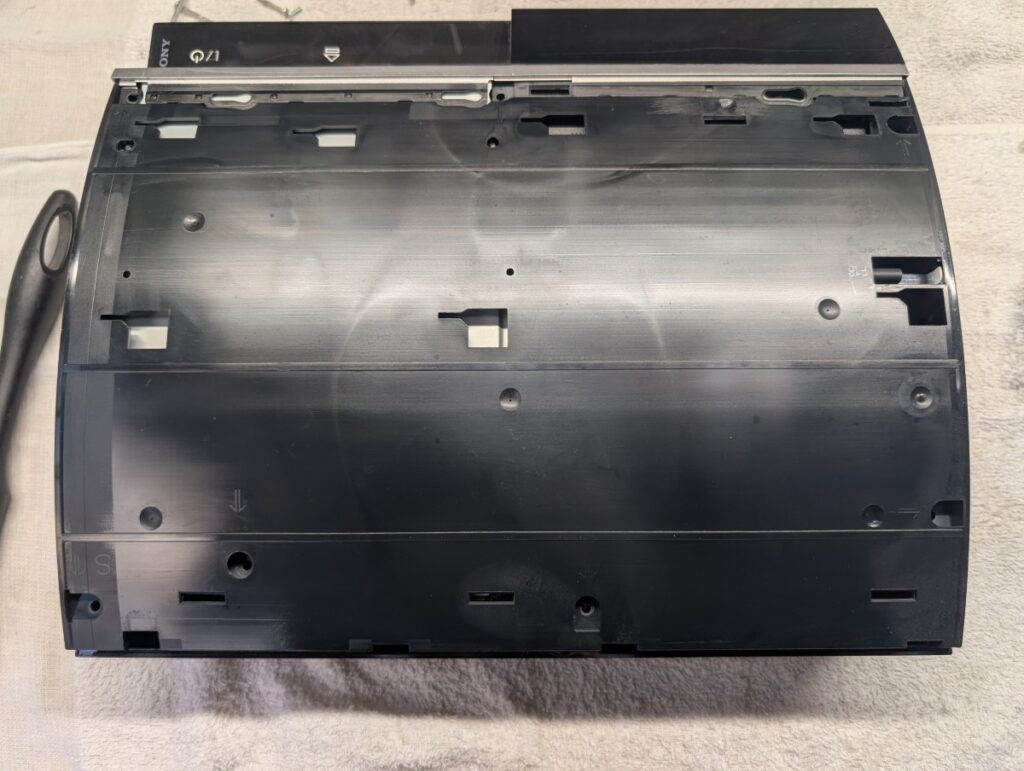

内部清掃・熱伝導グリス塗り替えと内蔵電池の交換

ディスク認識不良が改善したことを確認したため、
あわせてご要望のあった、
内部清掃、熱伝導グリスの塗り替えおよび内蔵電池の交換を行います。

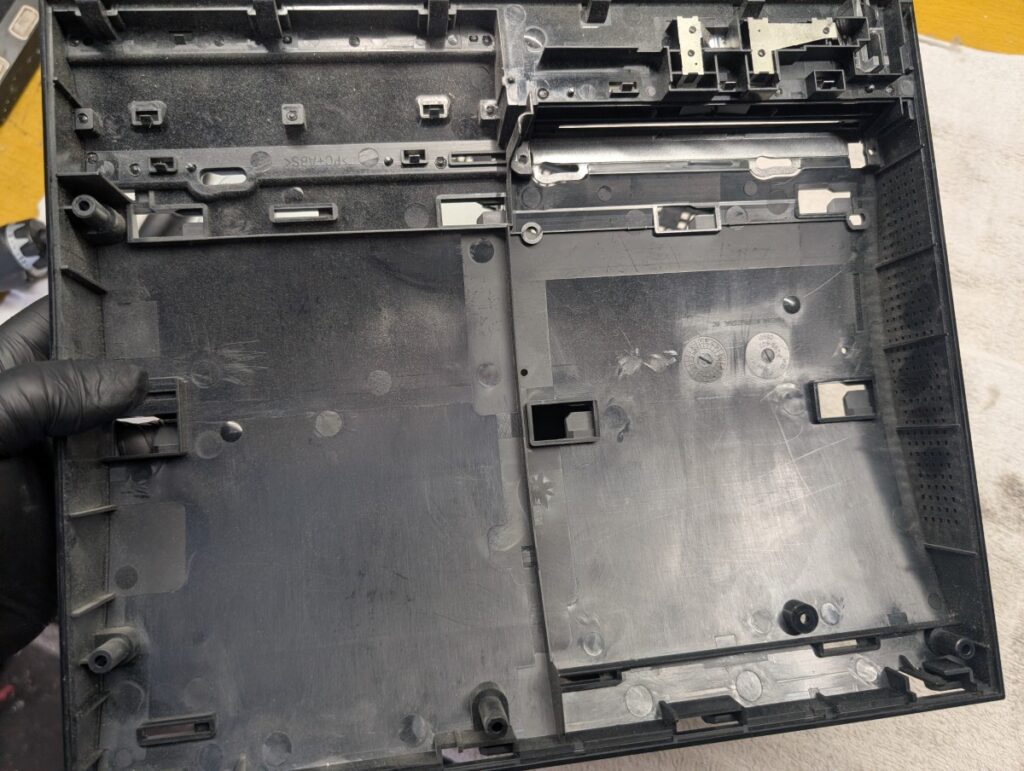

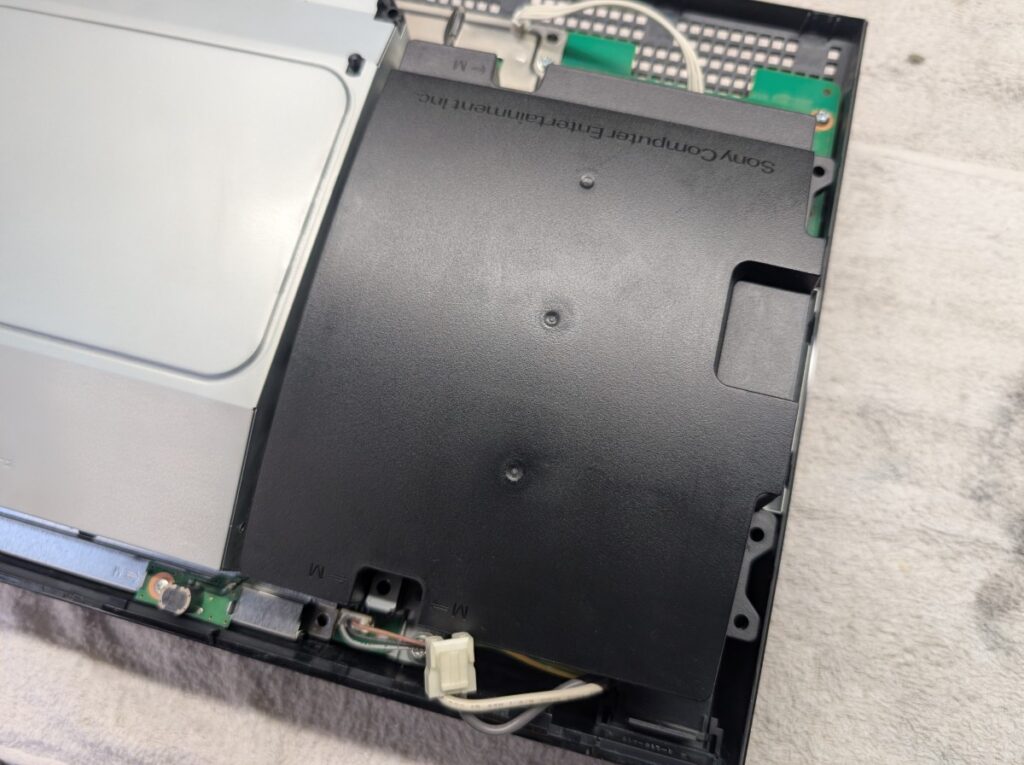

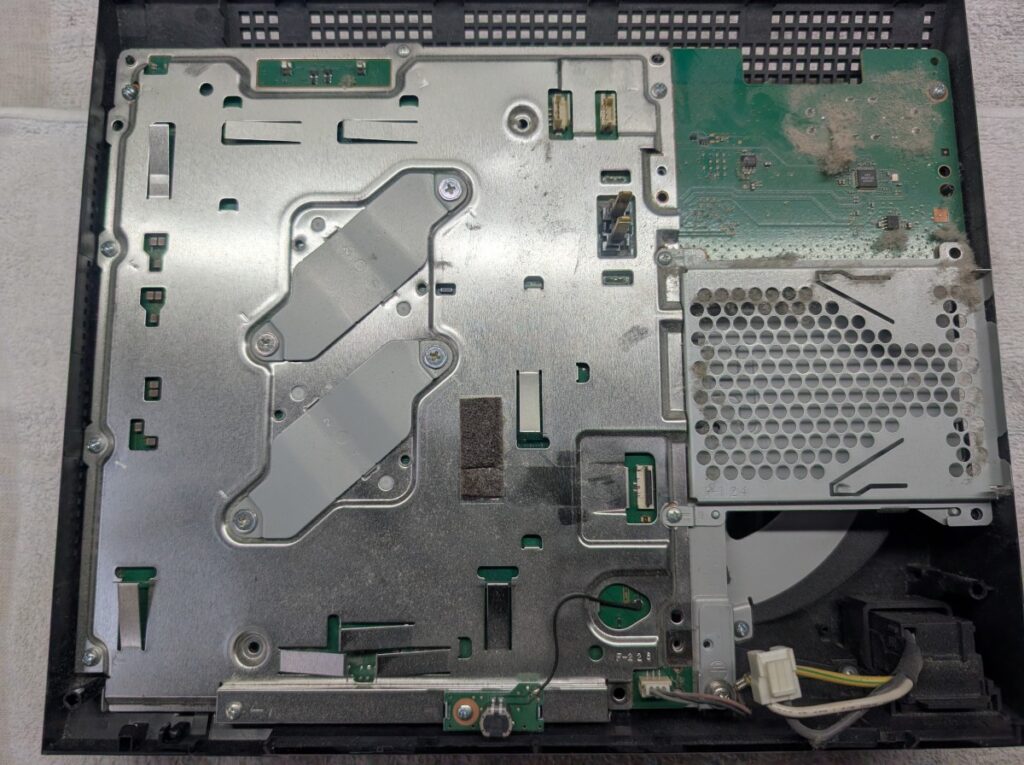

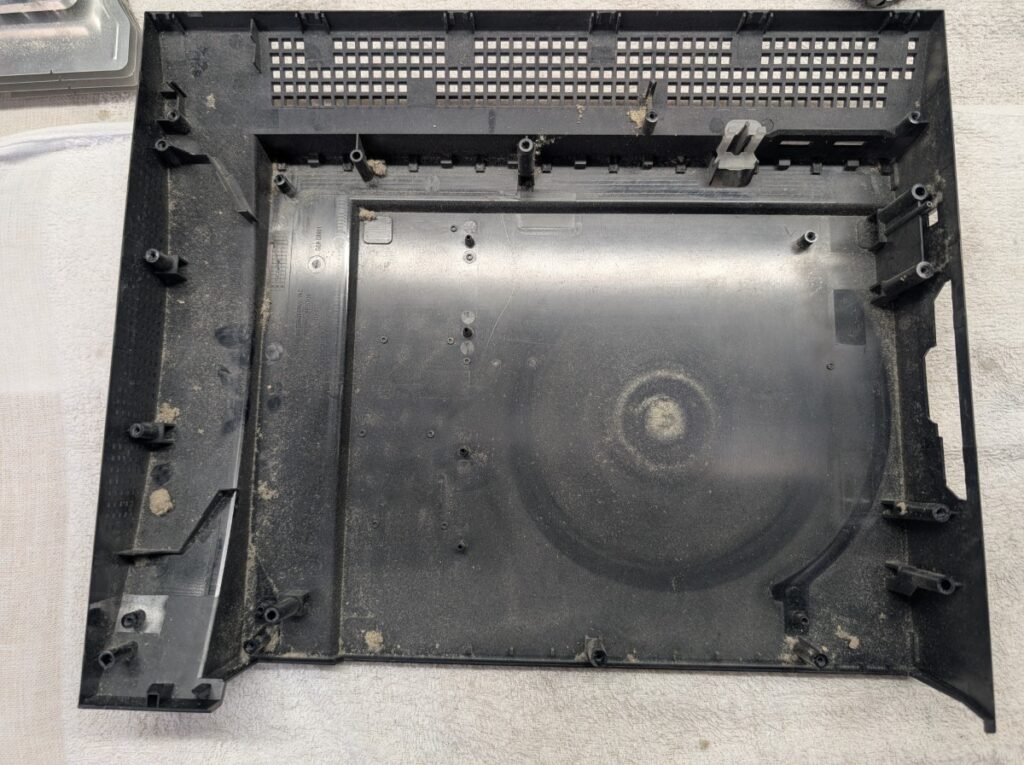

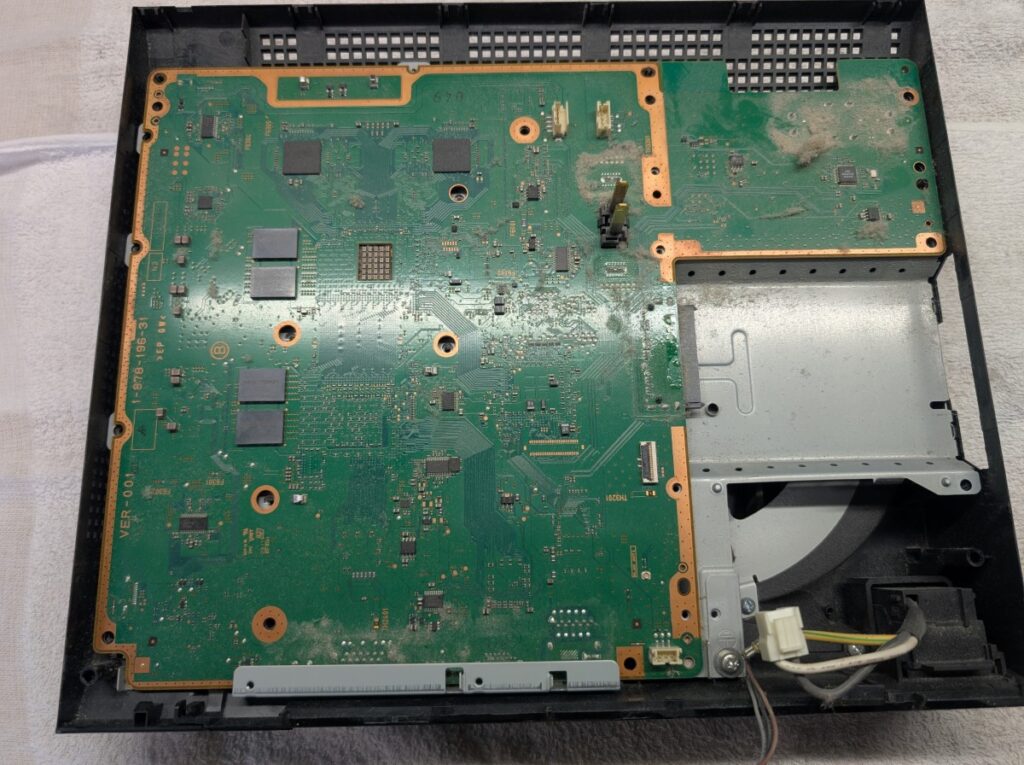

清掃前

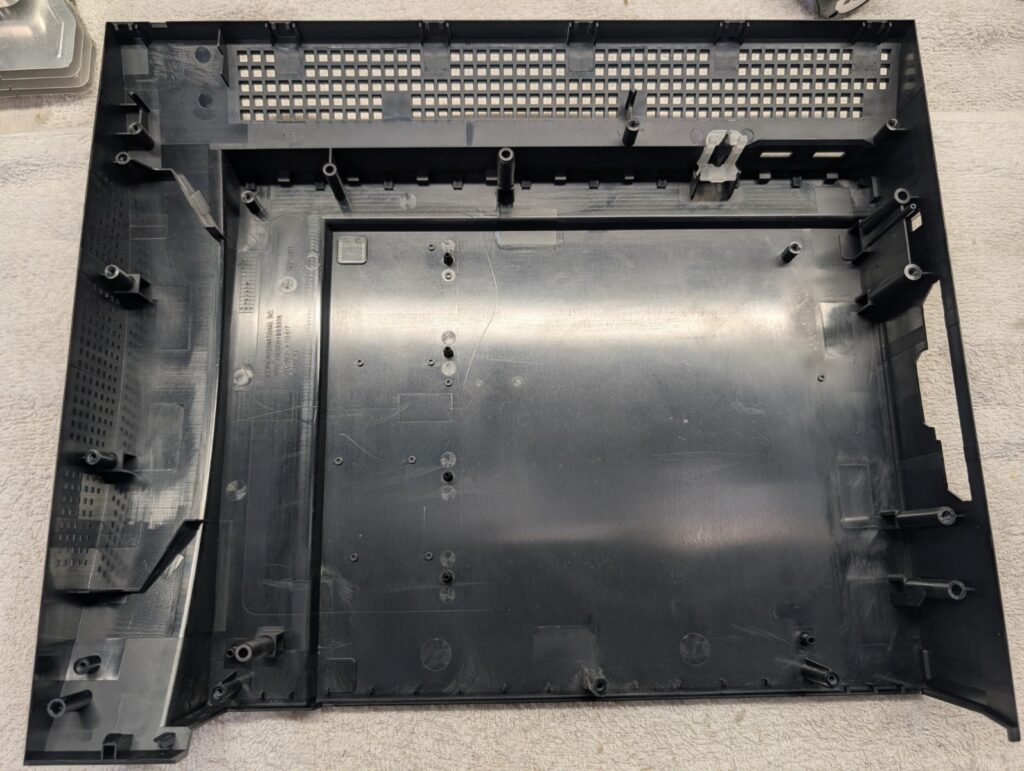

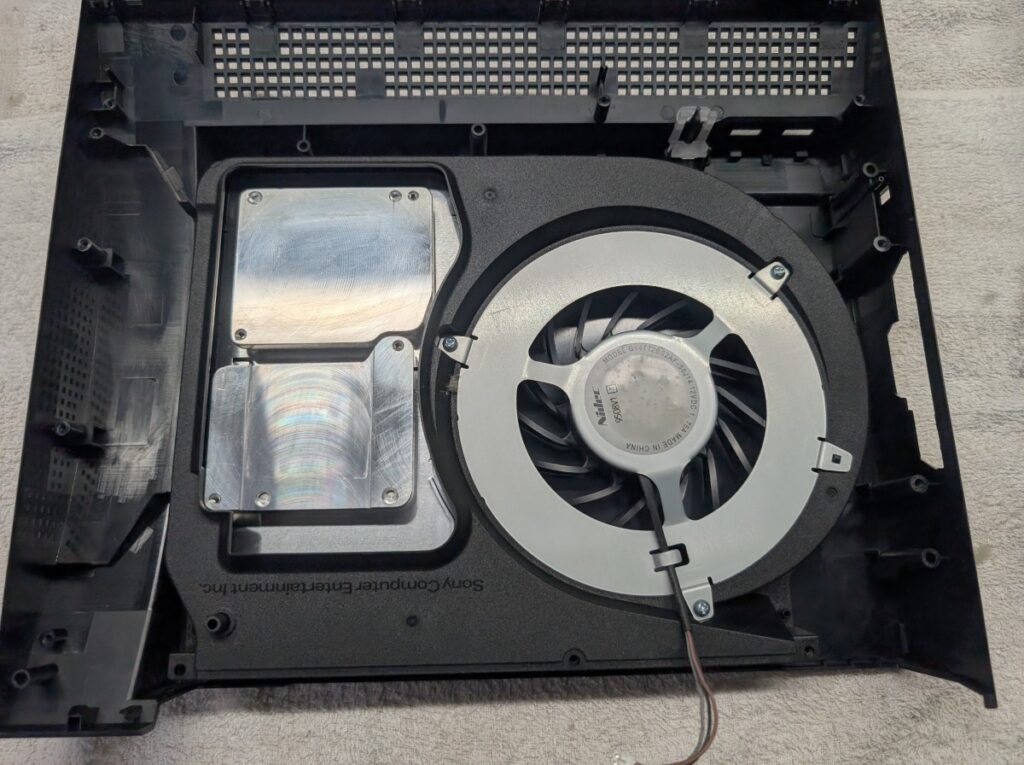

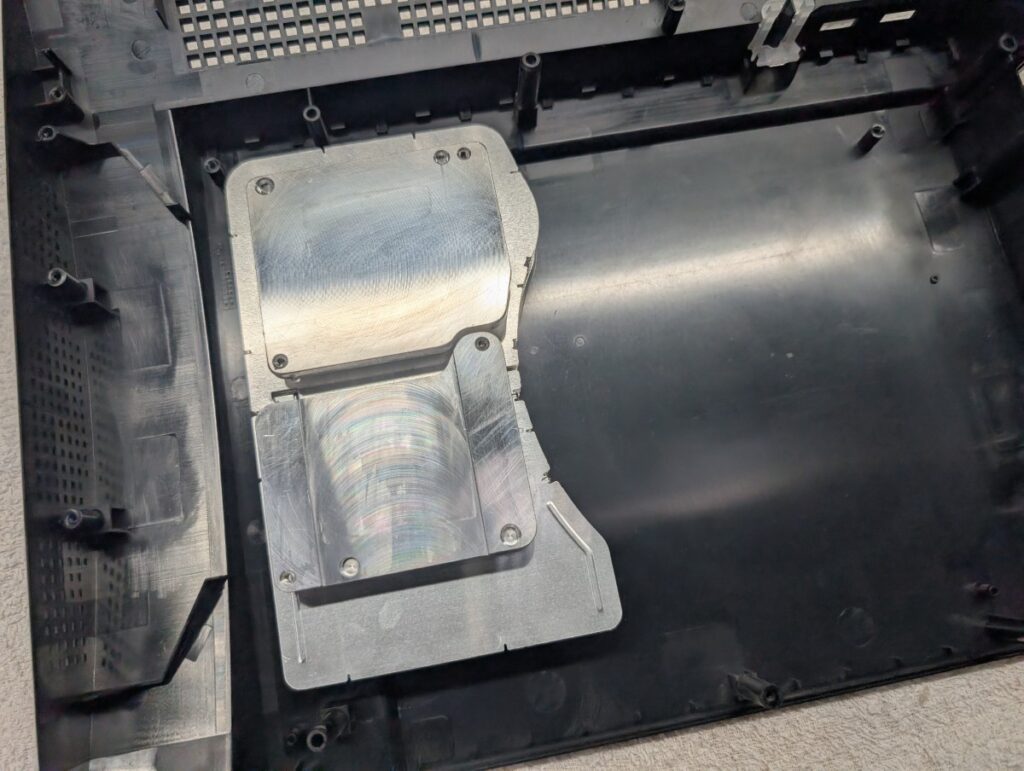

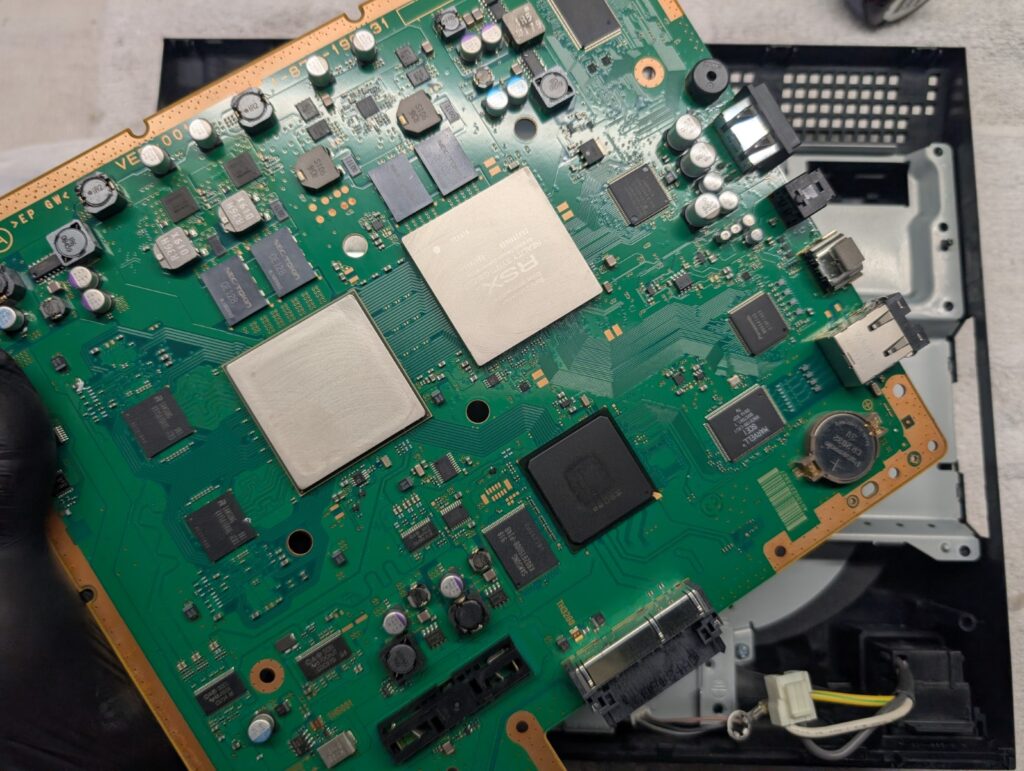

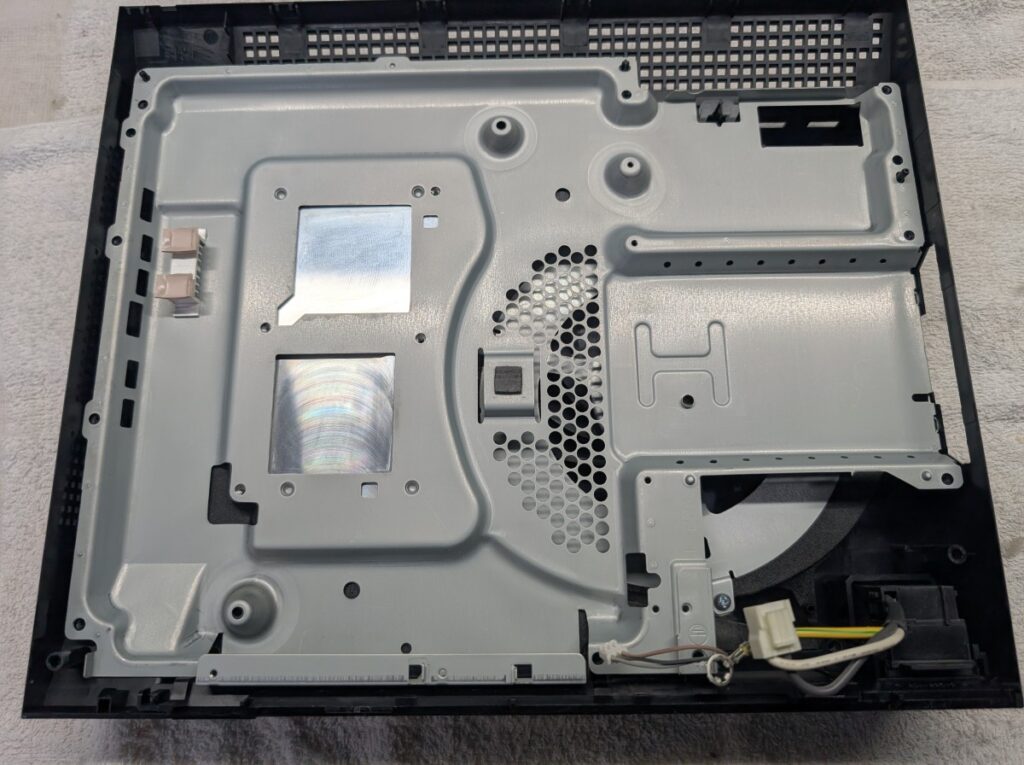

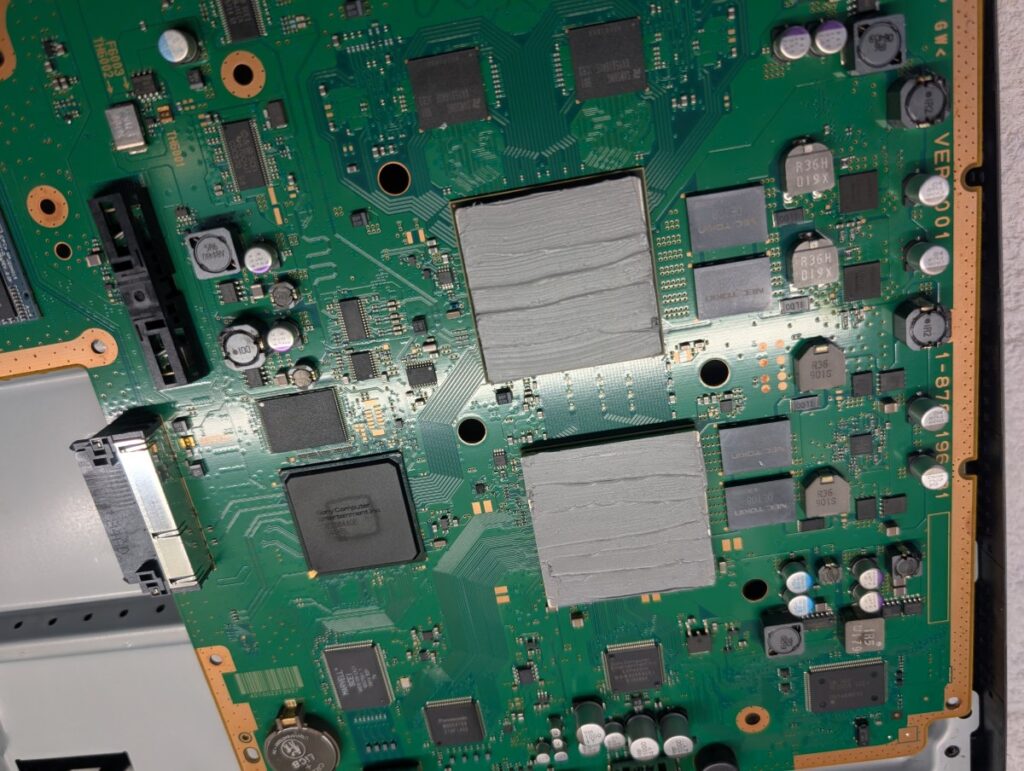

清掃後

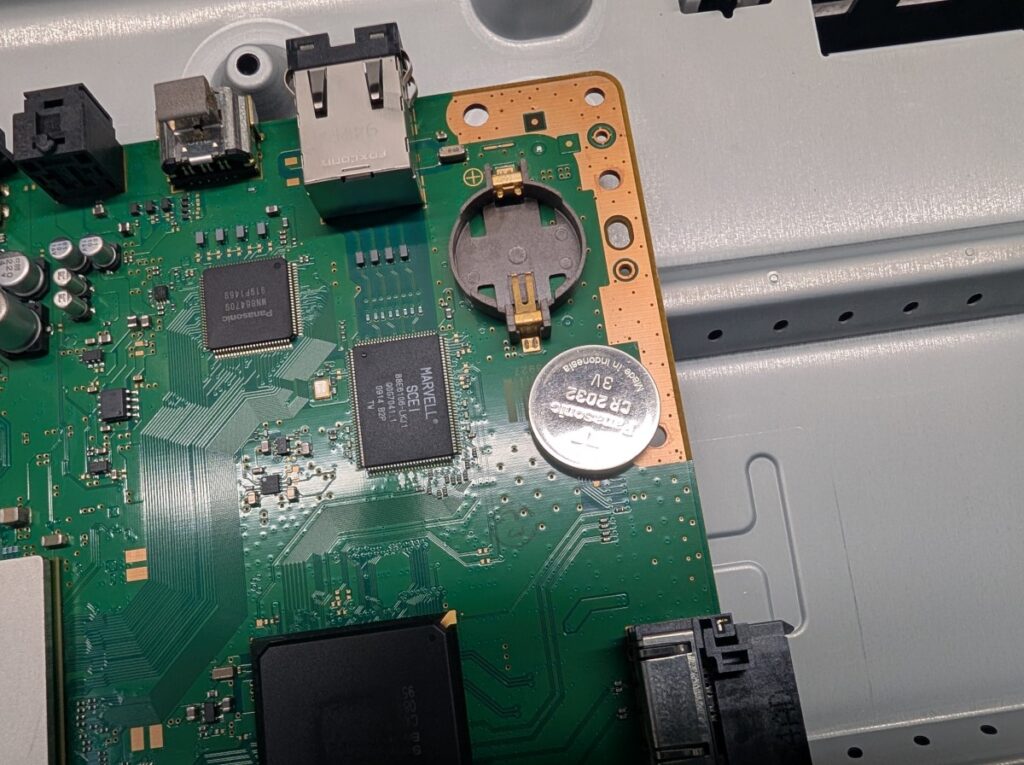

内蔵電池交換

PS3の内蔵電池は、
基板上に取り付けられているコイン電池です。

この電池は、
電源を切った状態でも日時情報を保持する役割を持っており、
電池が消耗すると、時計のリセットや、
一部設定の再設定が必要になる場合があります。

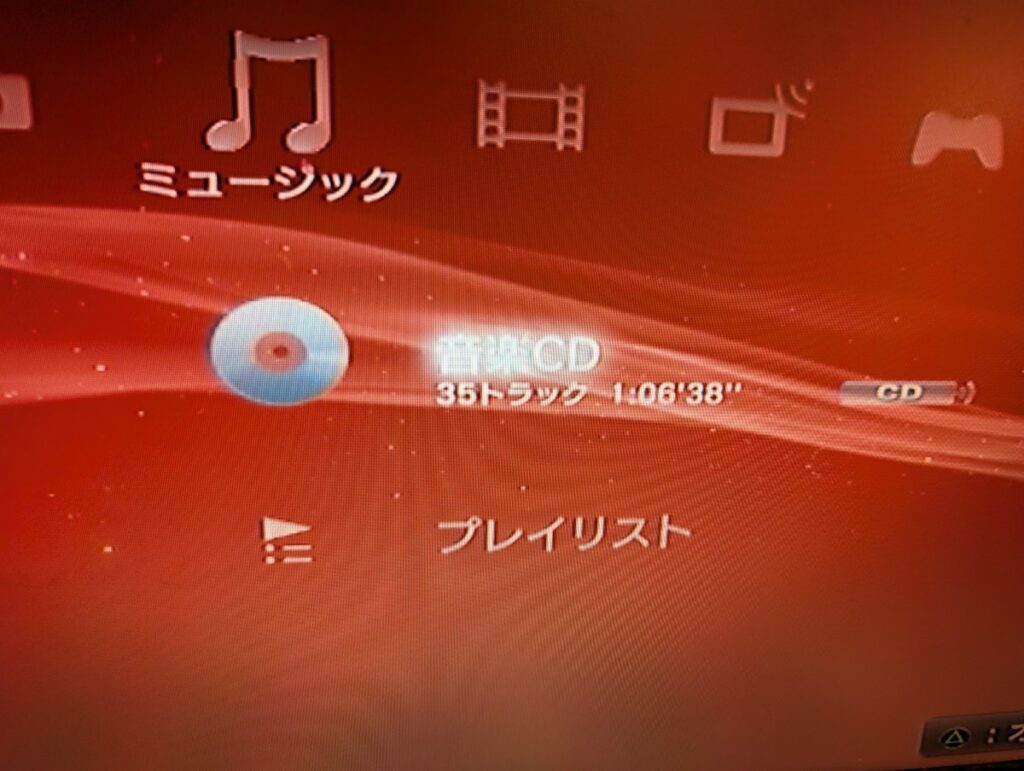

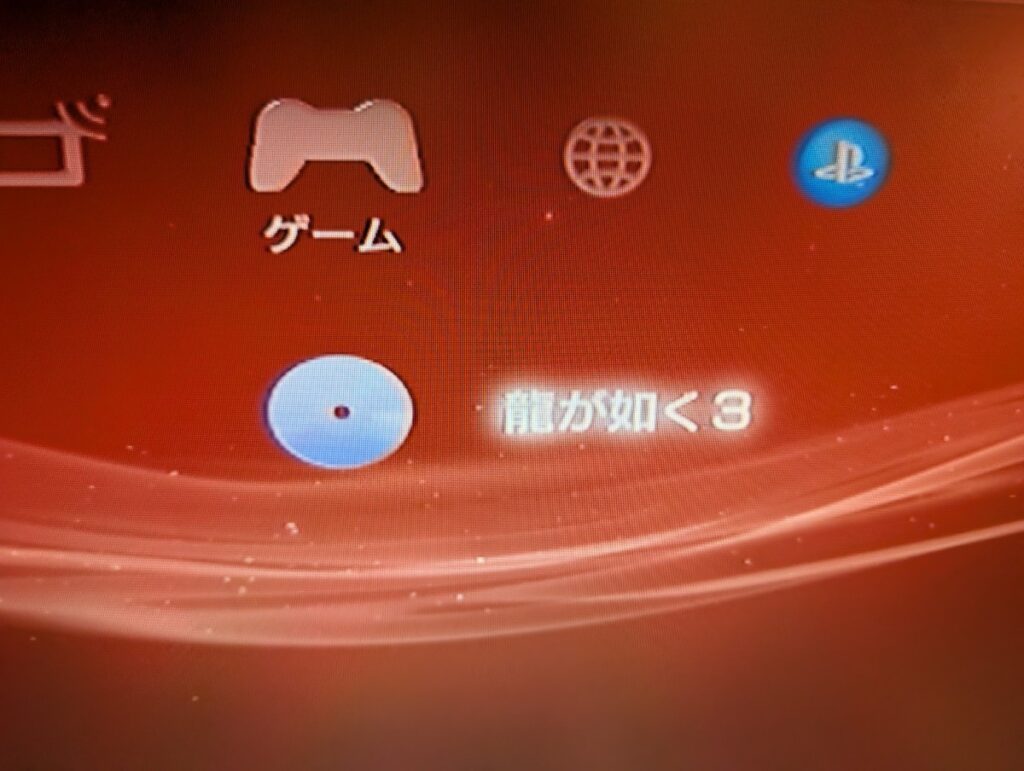

組み立てと最終動作確認

内部を清掃しながら組み立てを行い、
組み立て完了後に最終的な動作確認を行います。

さいごに

今回のCECHL00におけるディスク読み込み不良の原因は、
ピックアップレンズの故障でした。

あわせて内部清掃および熱伝導グリスの塗り替えも実施しているため、
今後の使用においても、安定した動作が期待できます。

今回のように、
内部清掃や熱伝導グリスの塗り替えは追加料金が必要となりますが、
対応可能です。
また、外装の洗浄まで行う本格清掃コースもございますので、
ご希望の方はあわせてご検討ください。
