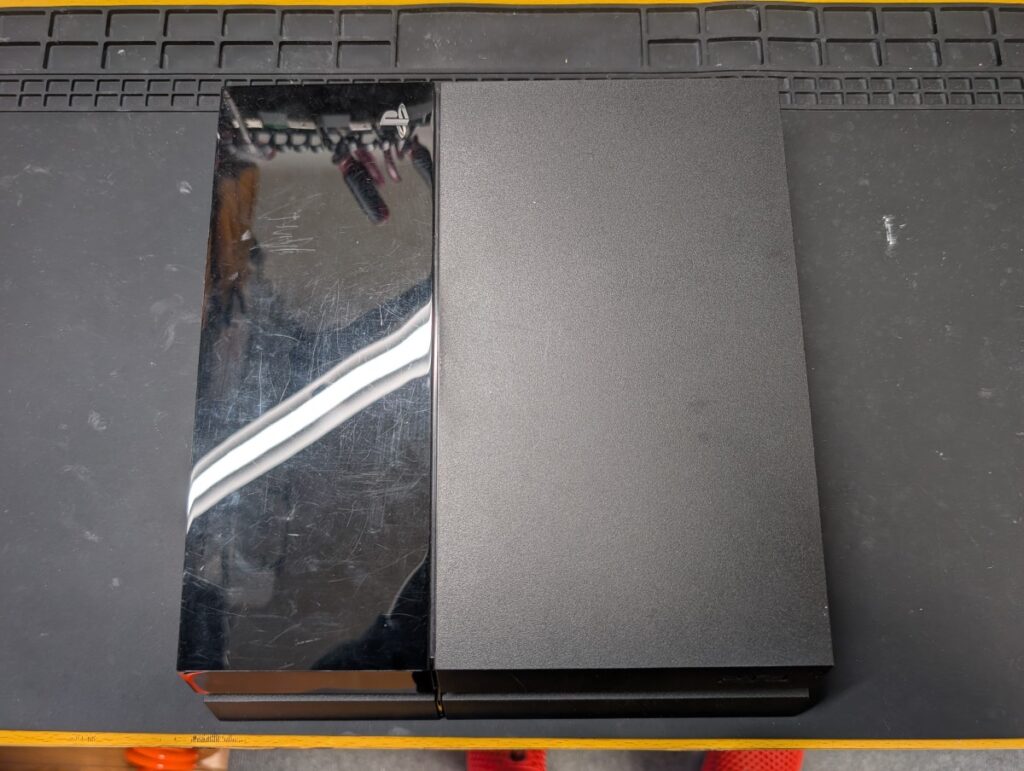

PS4 CUH-1100A 映像が出力されない故障を修理｜HDMI出力不良の修理事例

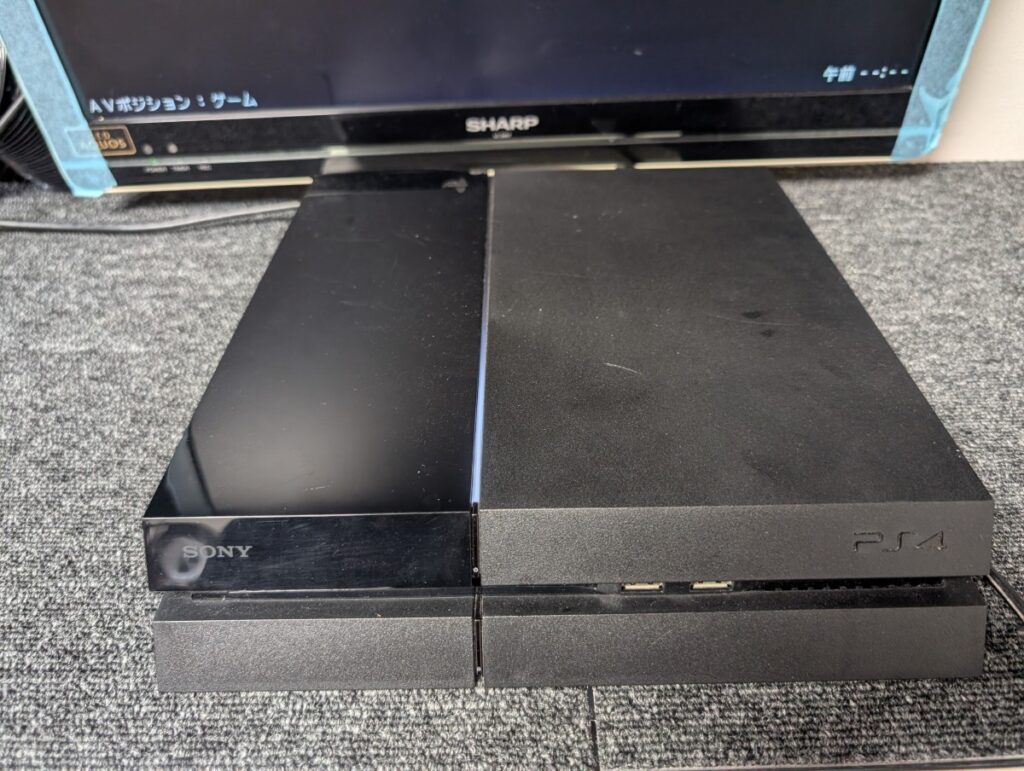

正常に起動し、本体の電源ランプは青ランプから白ランプへ変わるものの、
テレビ画面へ映像が出力されない不具合のあるPS4 CUH-1100Aの修理をご依頼いただきました。

PS4の映像が出力されない原因は？

PS4において、HDMI出力不良の原因は多岐にわたります。

一般的にはHDMI端子の破損や故障と思われがちですが、
実際にはHDMI端子自体には問題がなく、基板側の電子部品故障によって発生しているケースも多い印象です。

本体のHDMIケーブル差込口を目視で確認し、

・端子内部のピンが曲がっている
・ピンが折れている、無くなっている
・端子自体が変形している

といった状態が見られない場合は、HDMI端子以外の基板側故障である可能性が高くなります。

映像が出力されない原因を調べる

今回お預かりしたCUH-1100Aの症状として、

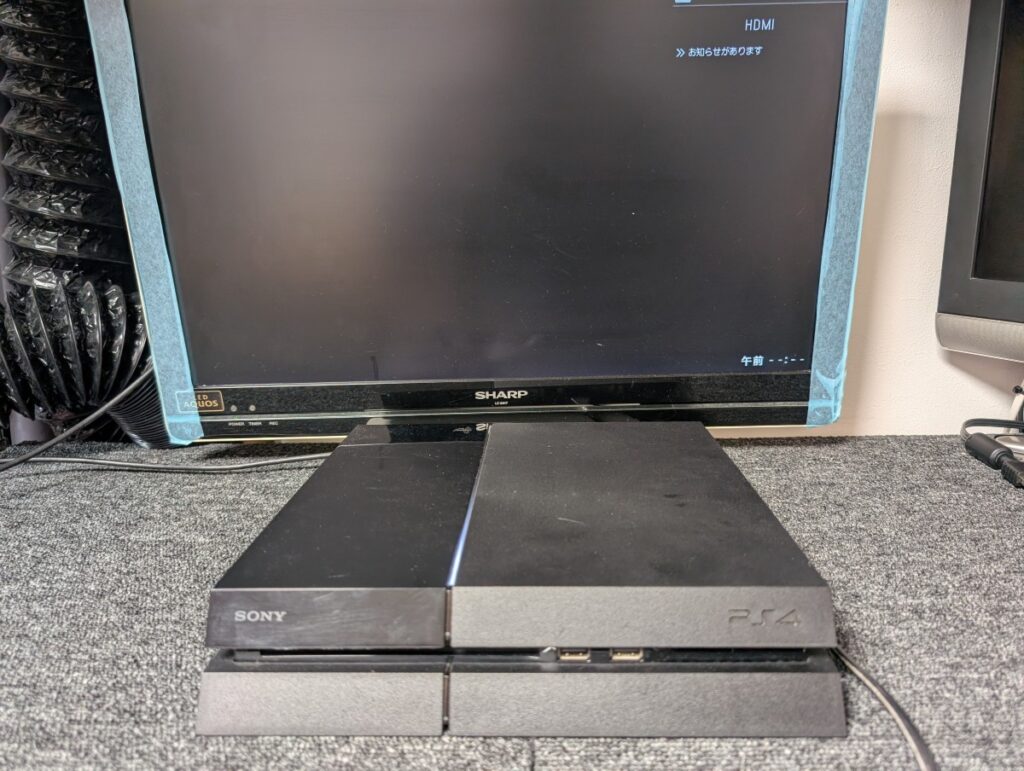

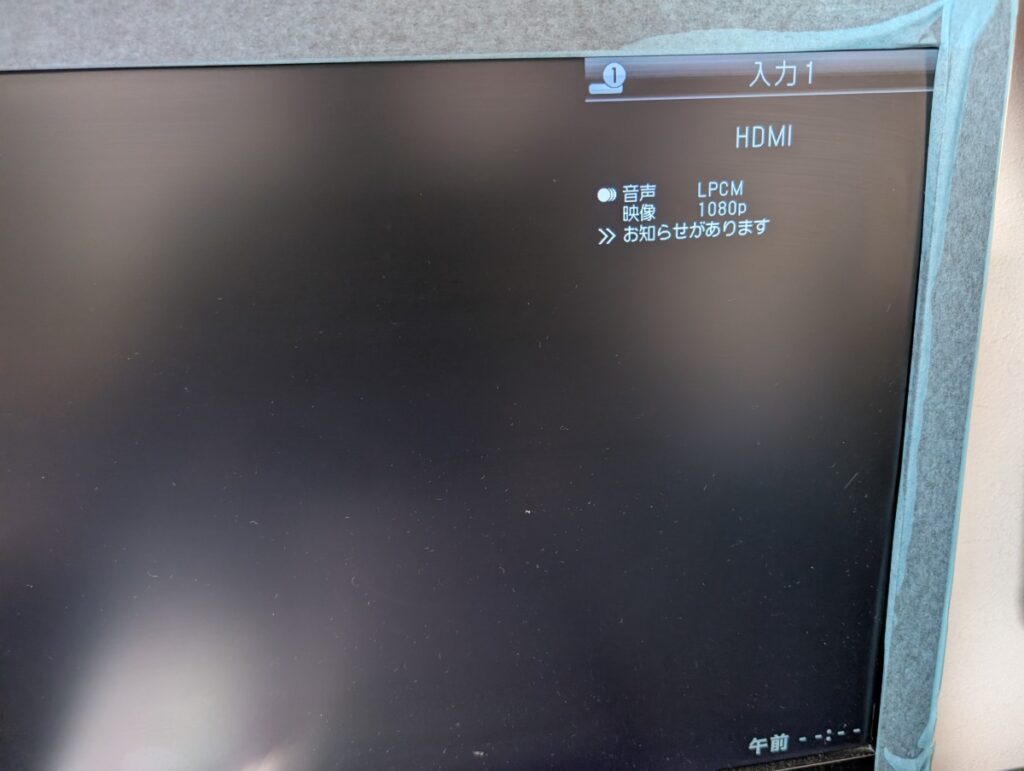

HDMIケーブルでテレビへ接続し、本体を起動させた際に、テレビ画面側には接続反応がある状態でした。

このことから、HDMI端子の破損や、比較的軽度な基板側故障が考えられる状態でした。

一方で、
・本体を起動してもテレビ側に全く反応がない
・電源ランプが青点滅のまま白ランプへ切り替わらない
・白ランプへ切り替わるものの、白ランプがゆっくり点滅している

といった症状の場合は、
基板上の主要チップ故障や、HDMI出力関連チップ、周辺電子部品の故障である可能性が高い状態です。

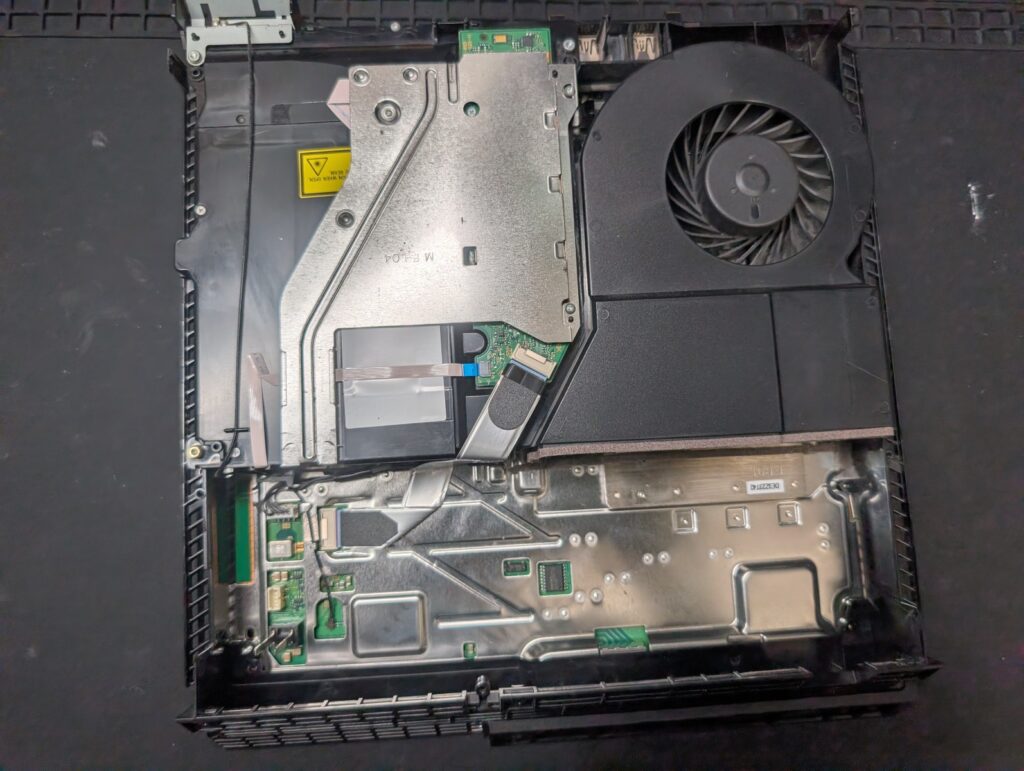

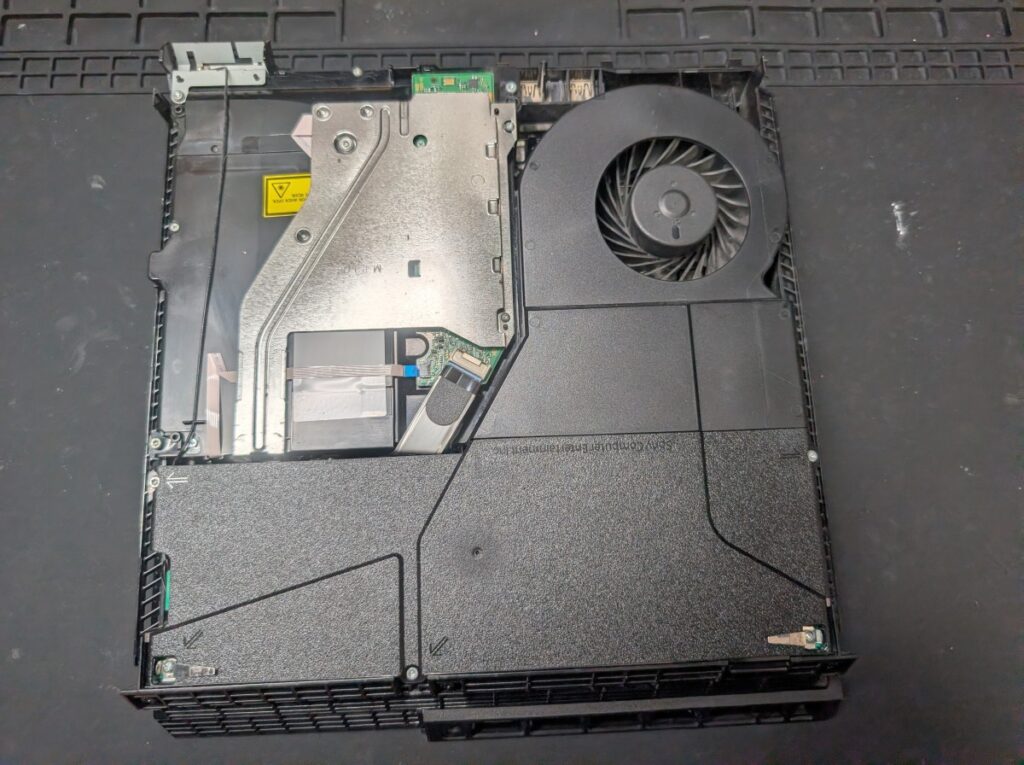

本体を分解する

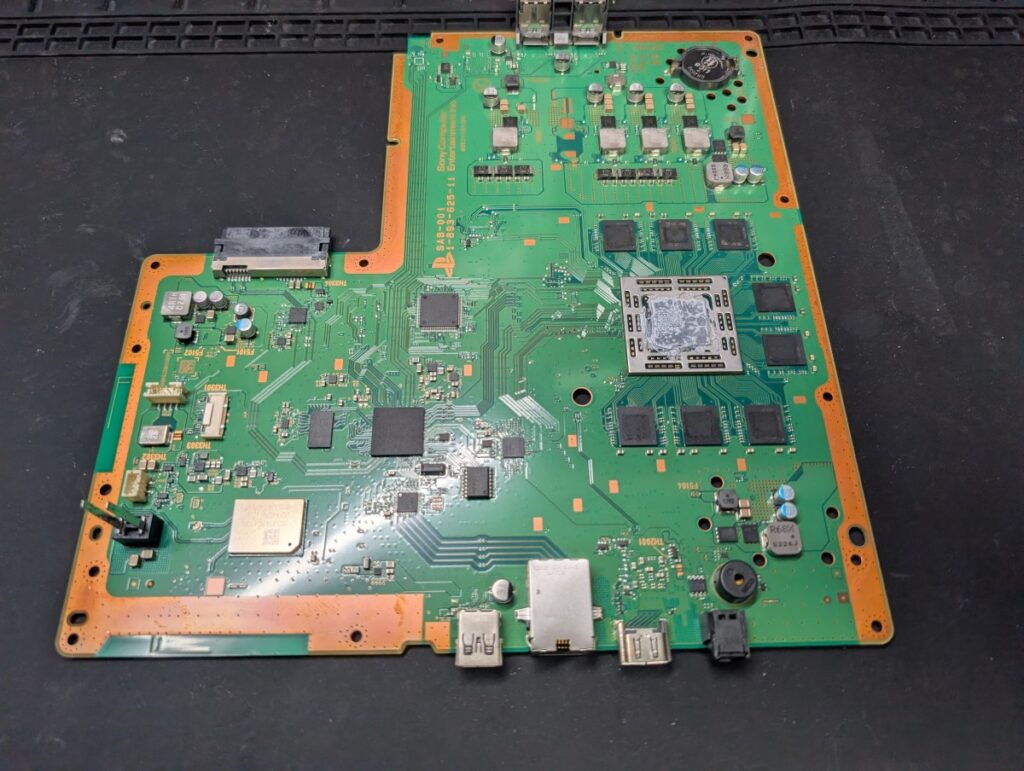

メイン基板の点検と修理

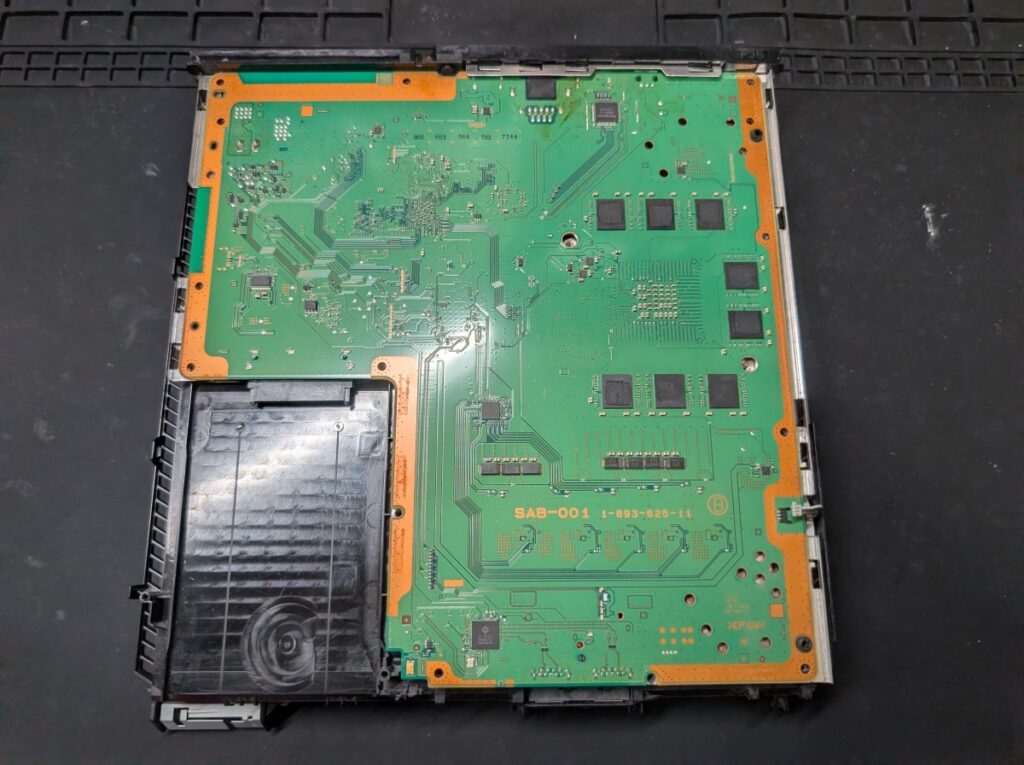

メイン基板を取り出し、HDMI関連部分を中心に点検を行いました。

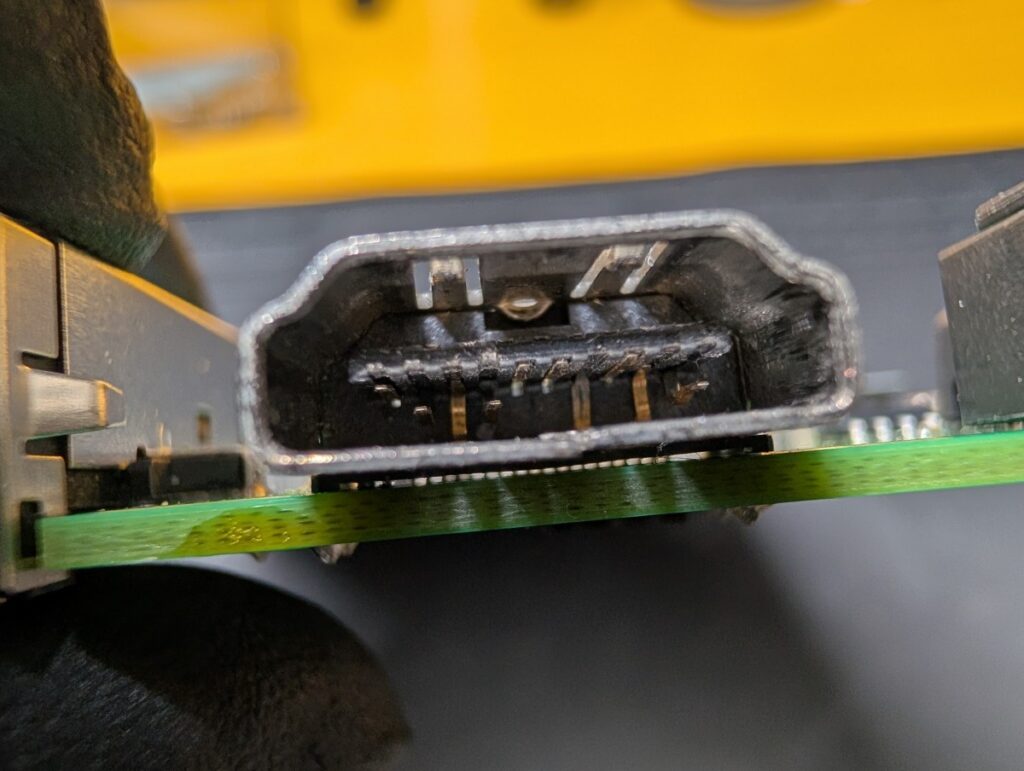

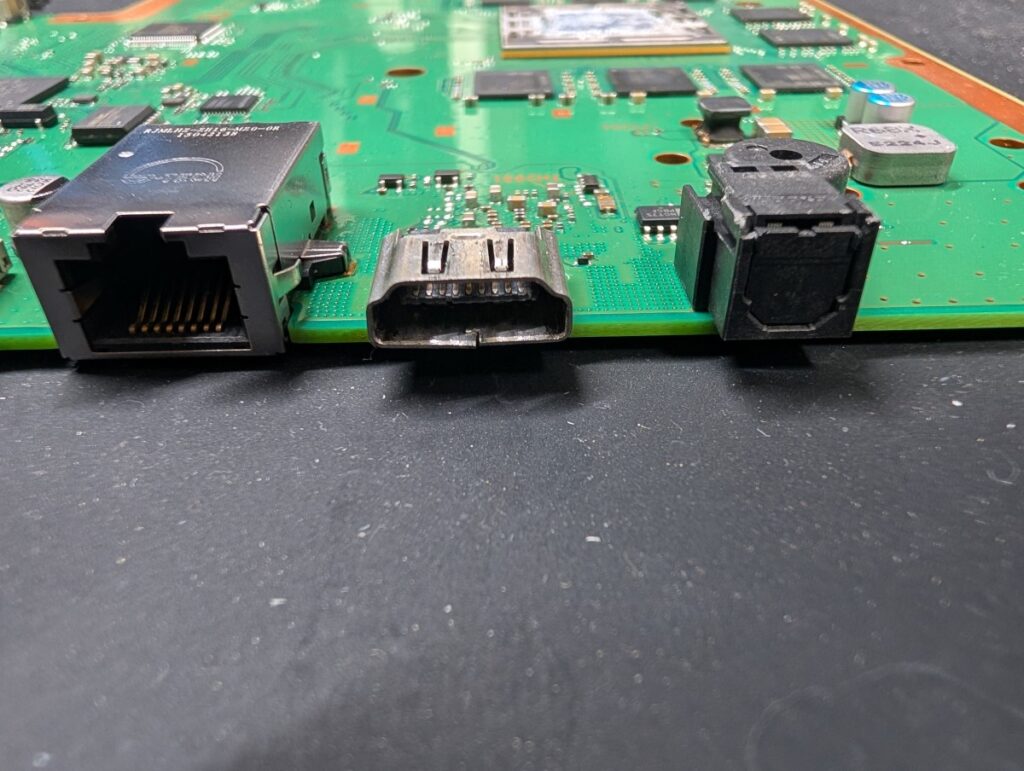

点検の結果、HDMI端子の破損により映像が出力されない状態であると判断し、
HDMI端子交換を行い、正常に映像が出力されるかを確認します。

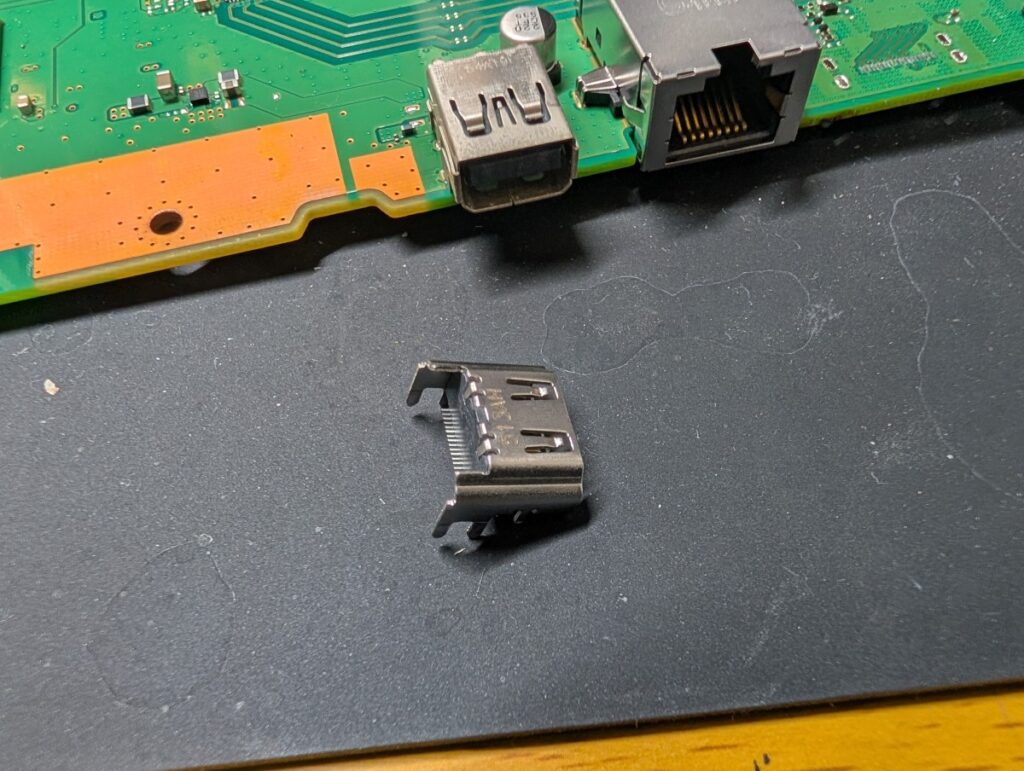

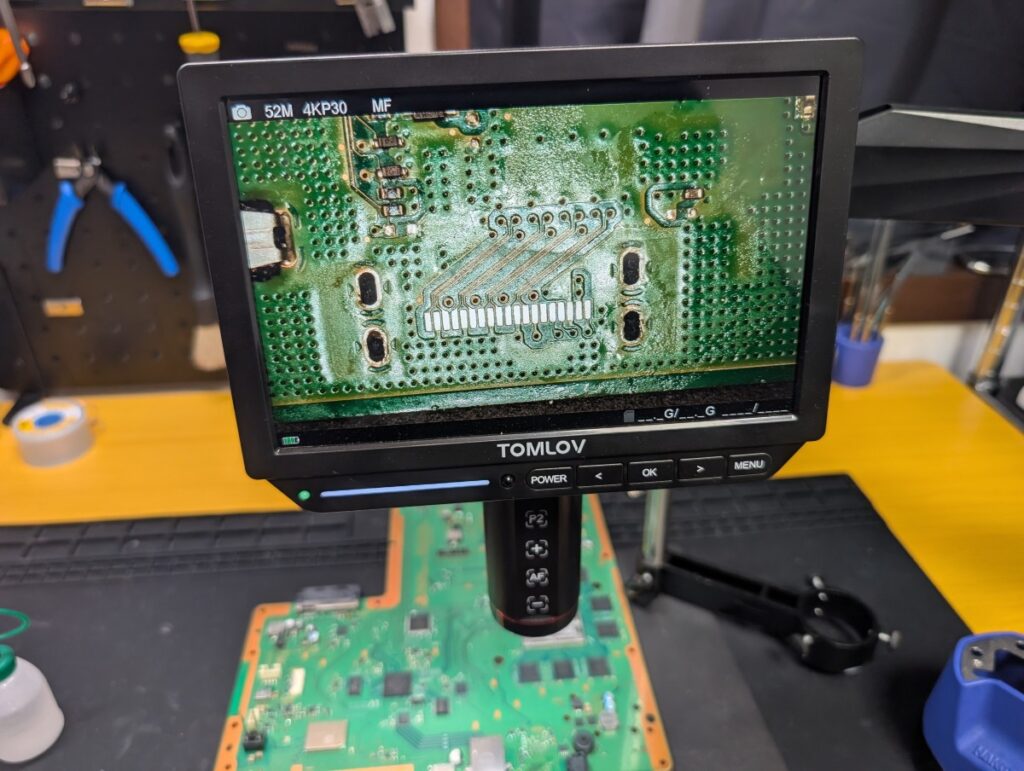

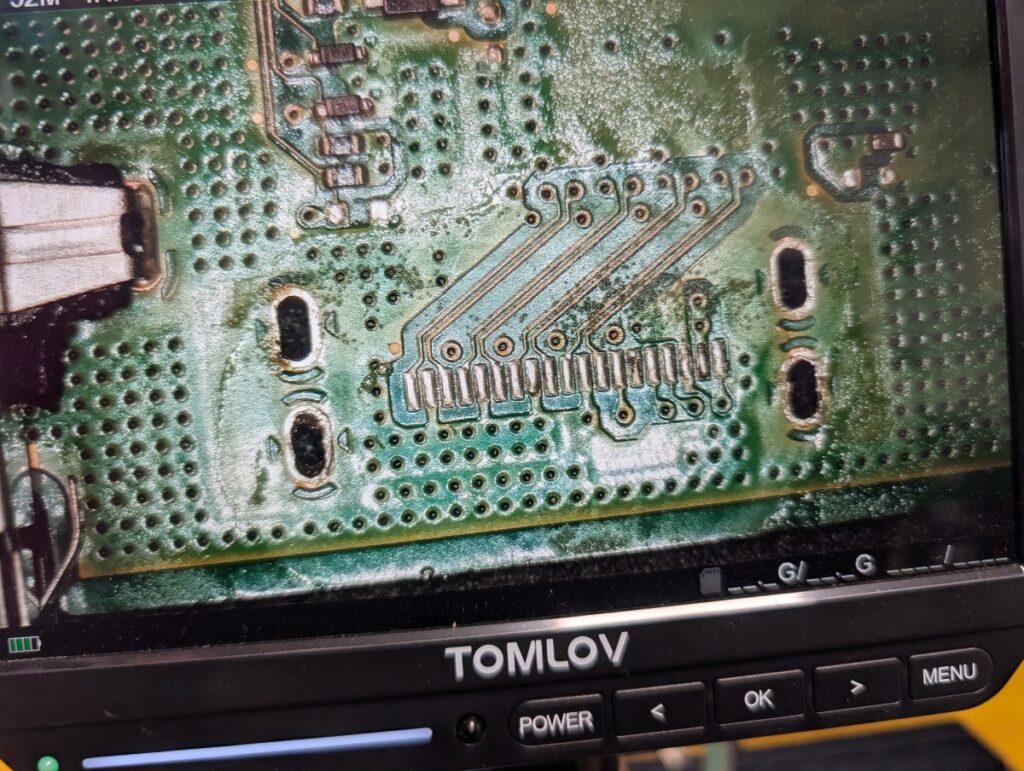

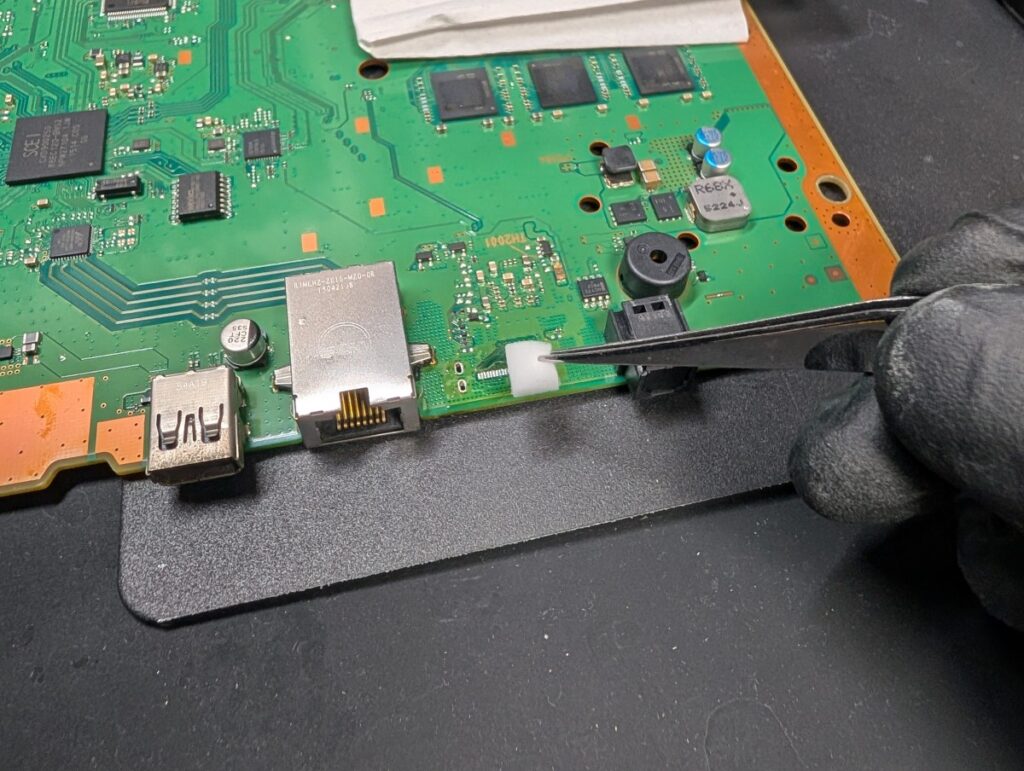

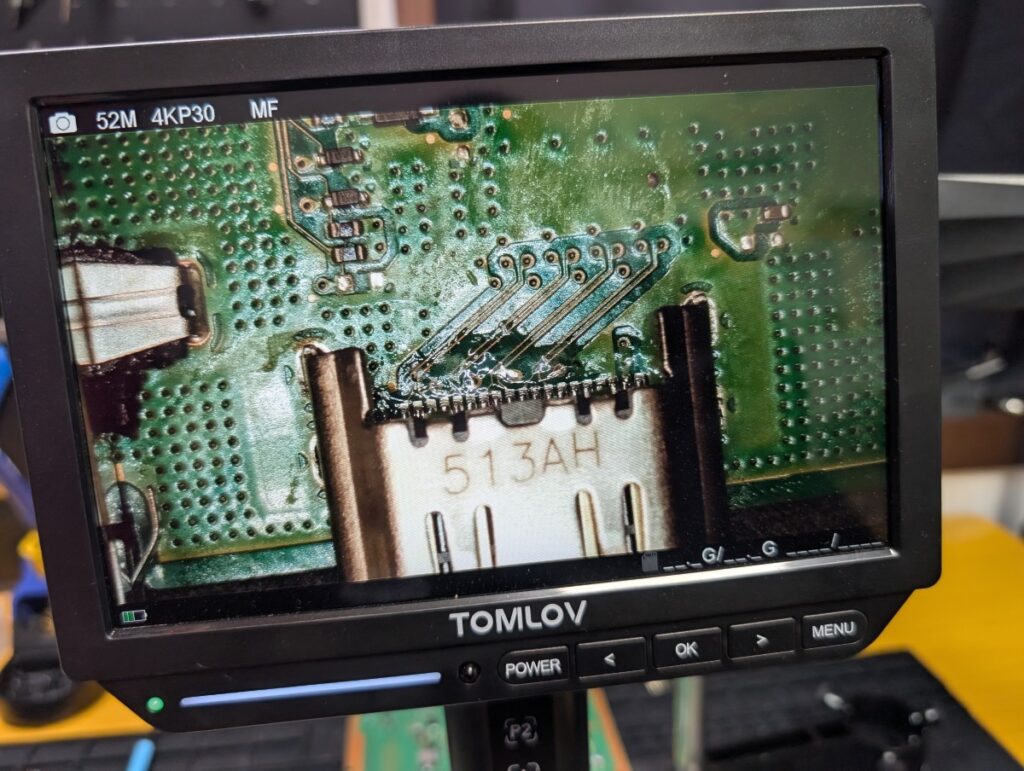

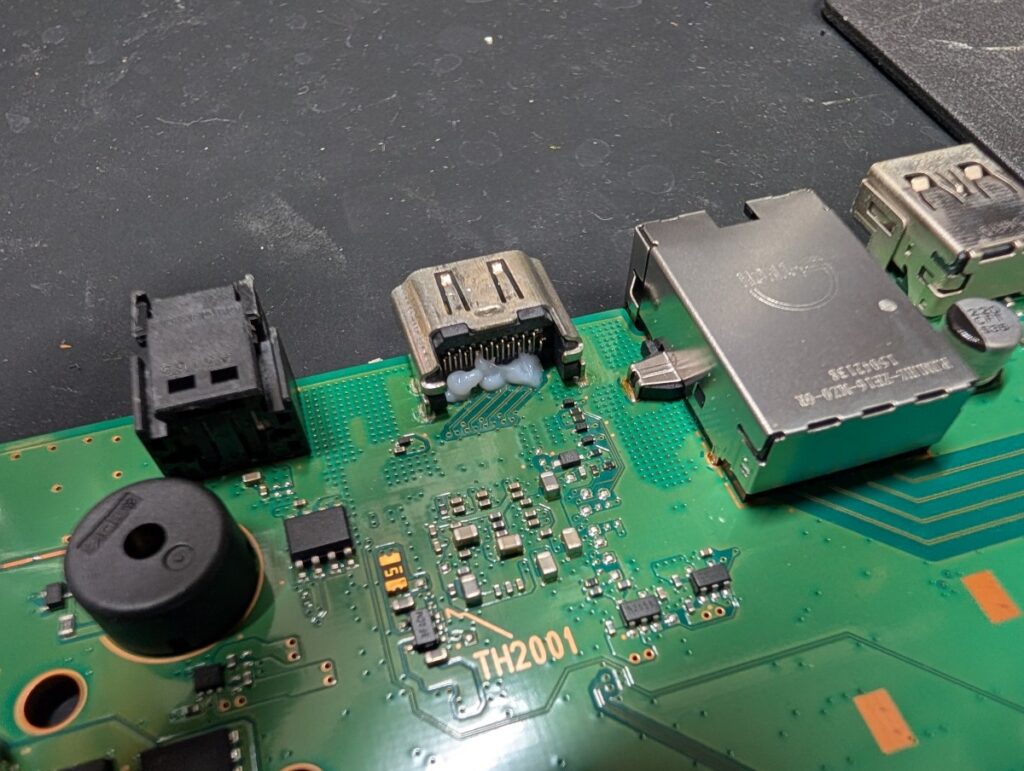

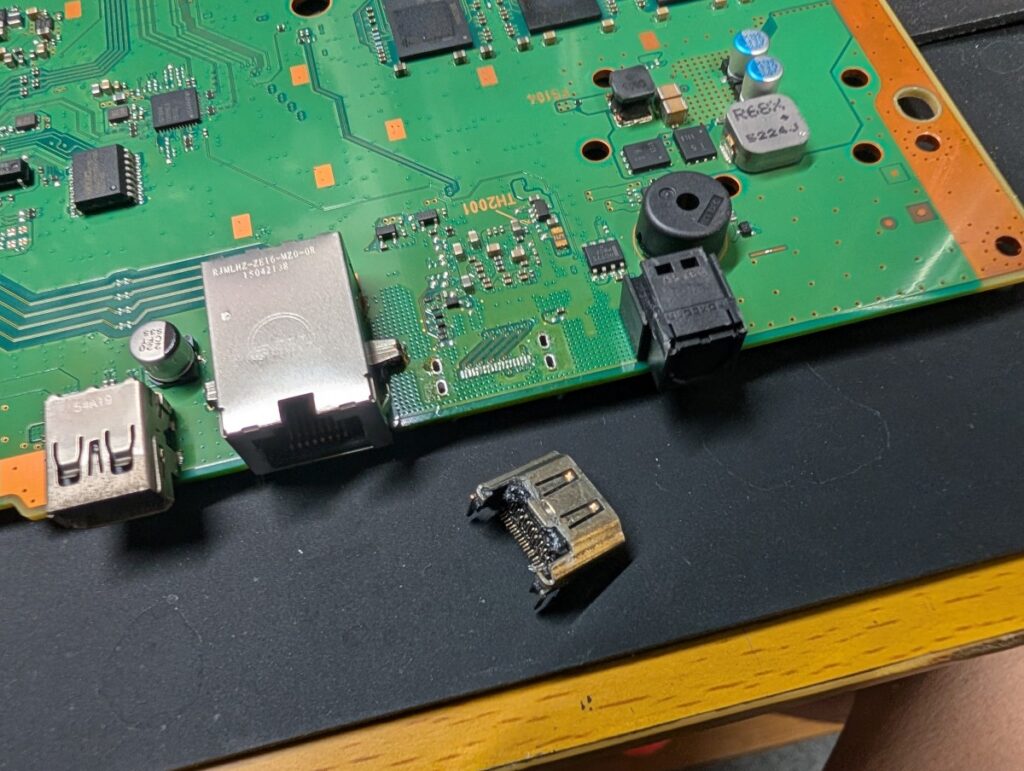

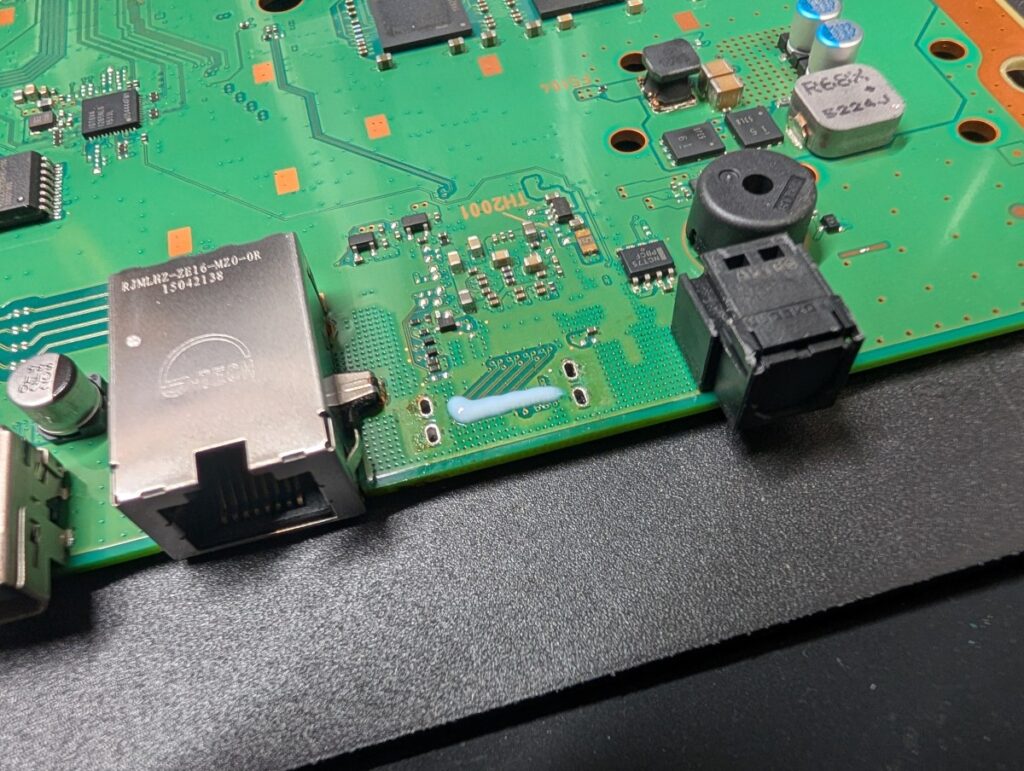

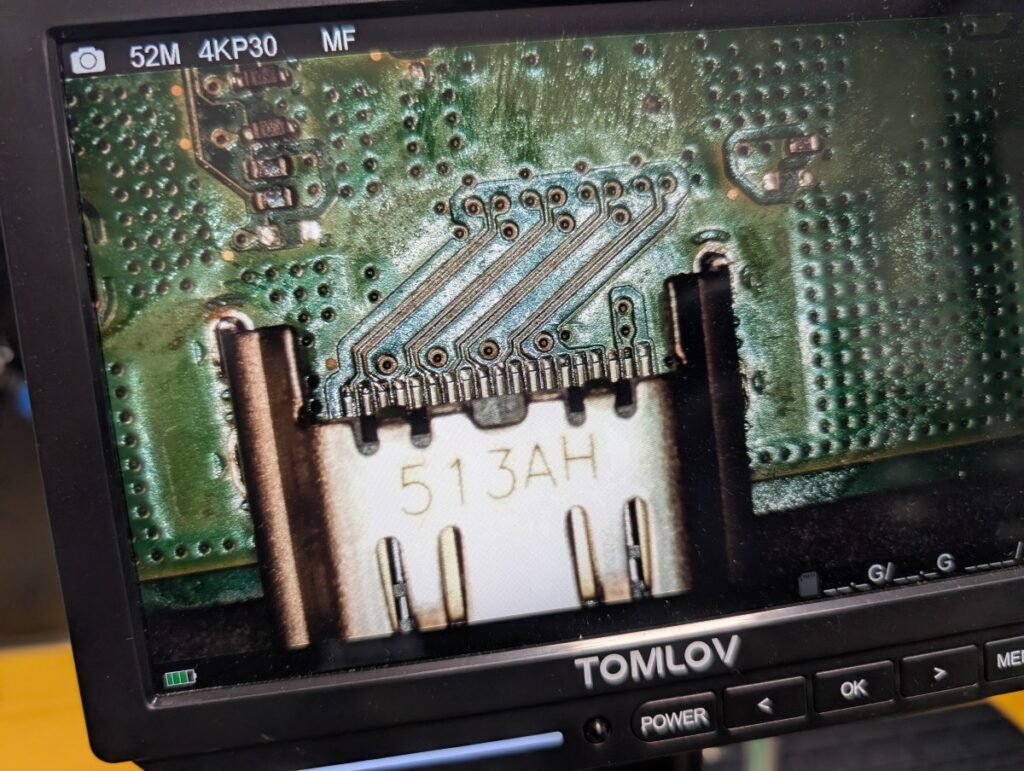

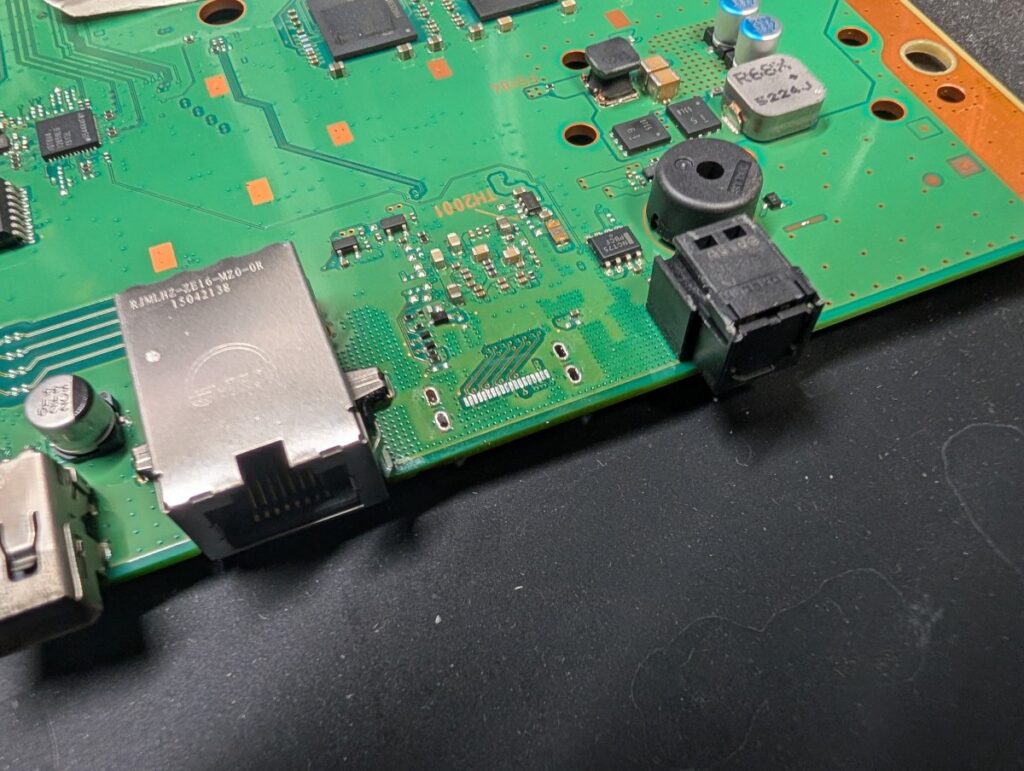

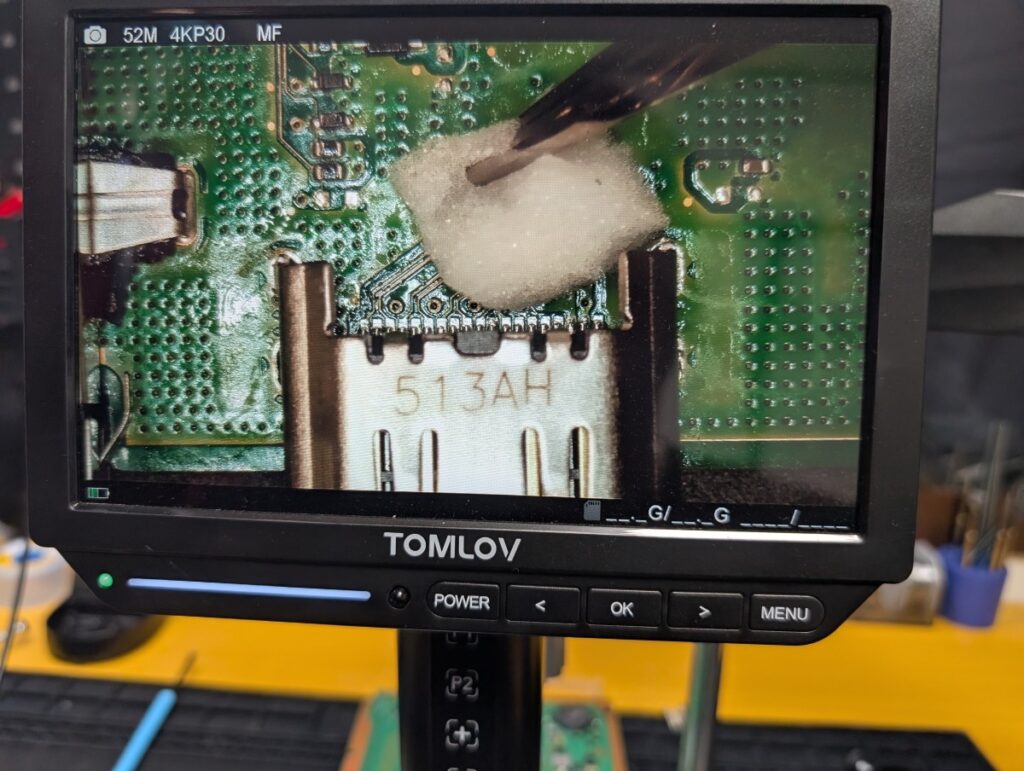

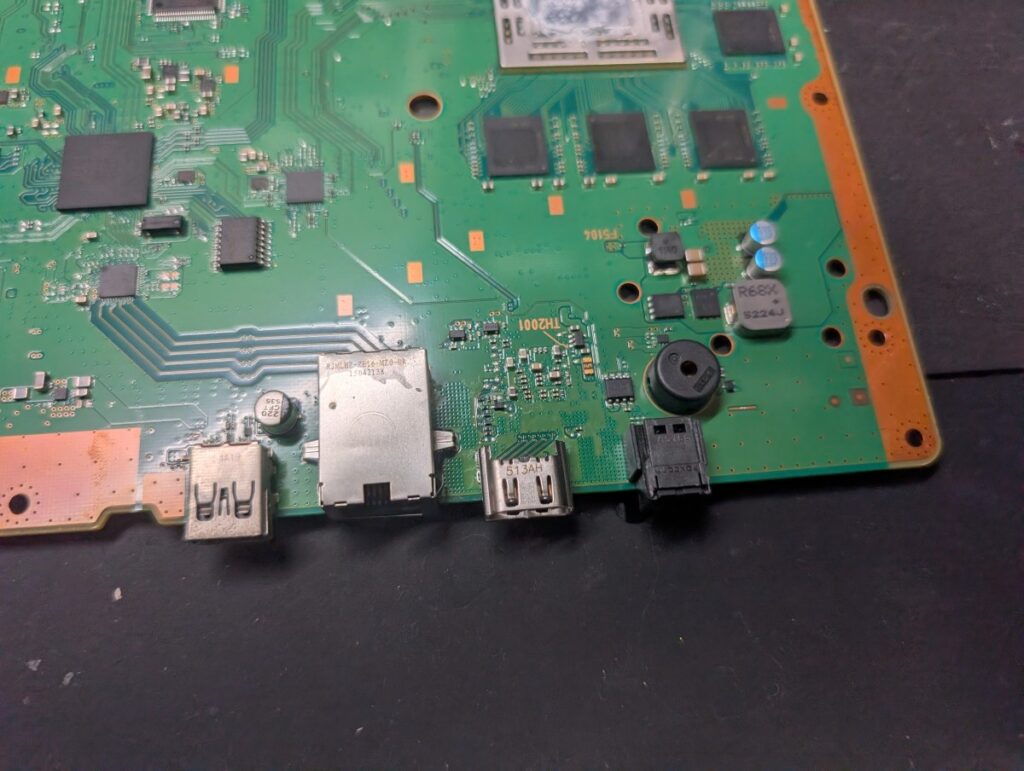

HDMI端子を交換する

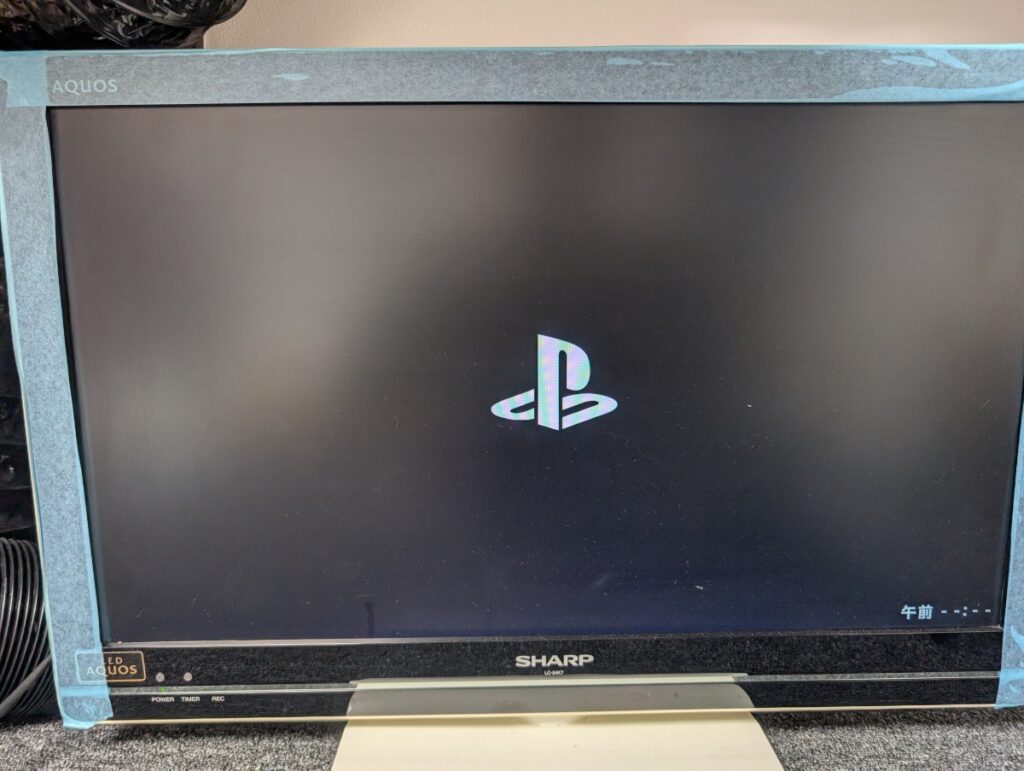

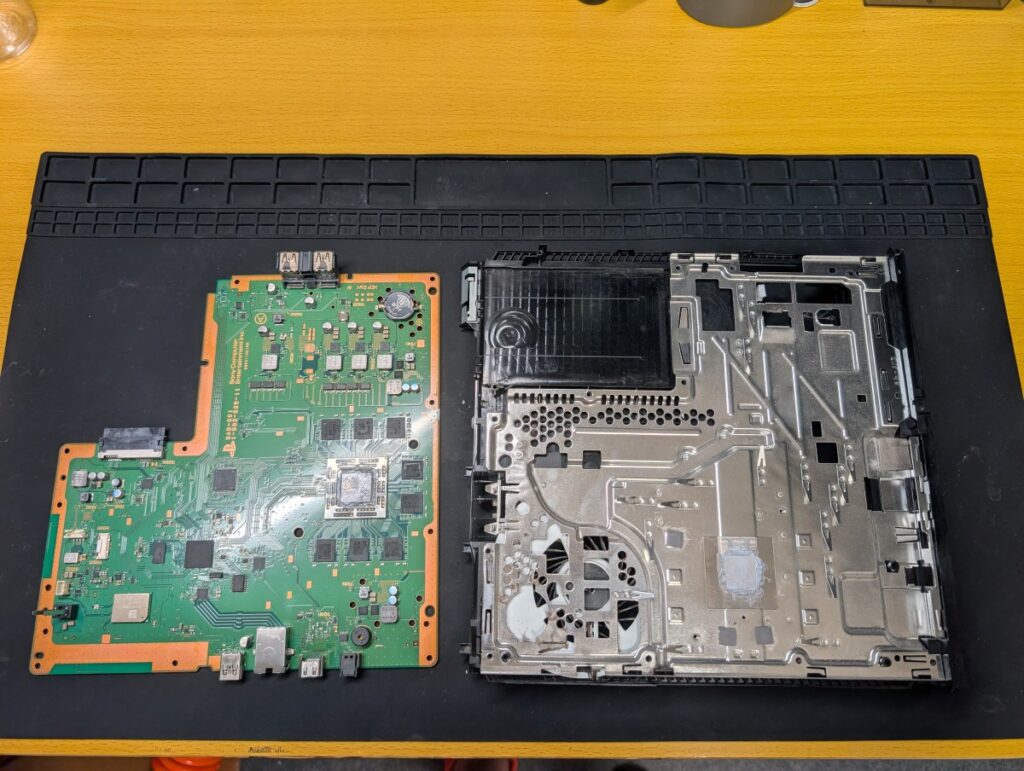

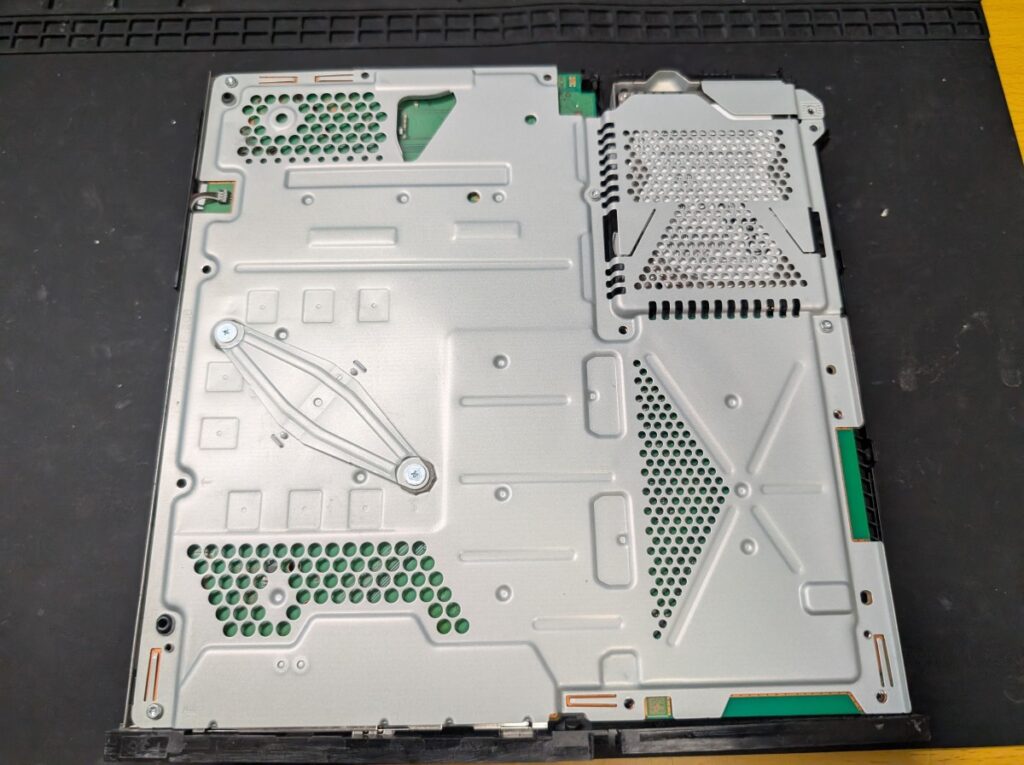

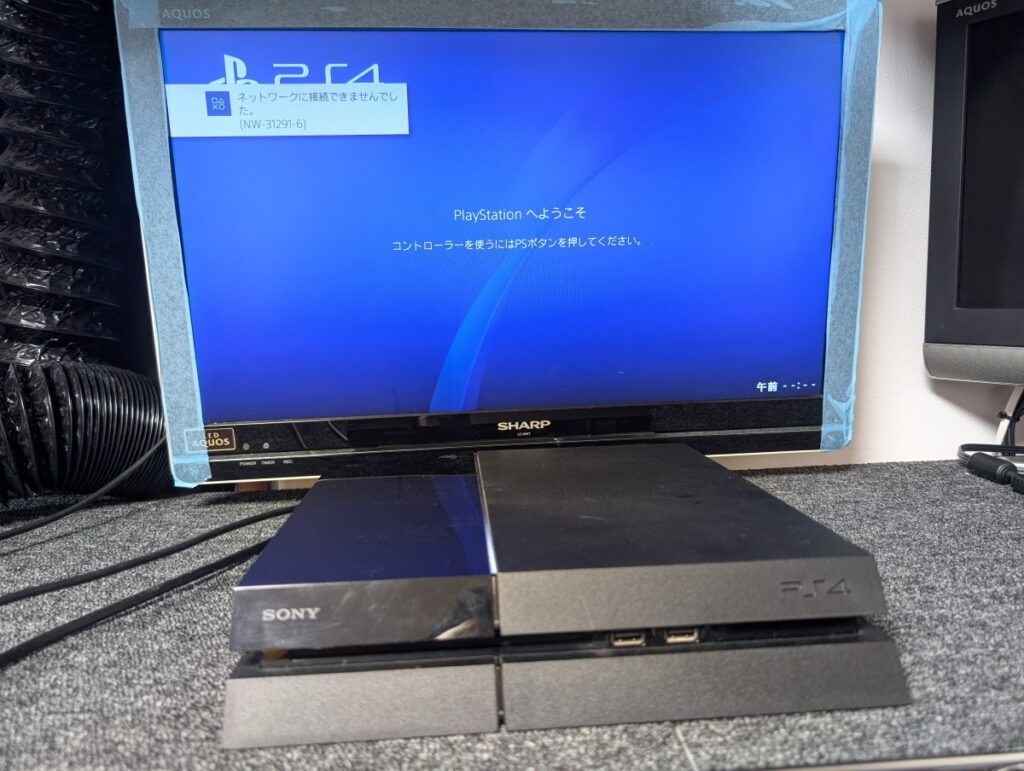

組み立てと動作確認

HDMI端子の破損は、
端子内部のピン同士が接触することで、基板上の電子部品が故障（ショート）しているケースがあります。

HDMI端子交換後は関連部分の点検も簡単に行いますが、
そのほかの不具合やHDMI端子の取り付け不良などが発生している場合、再度分解作業が必要となってしまいます。

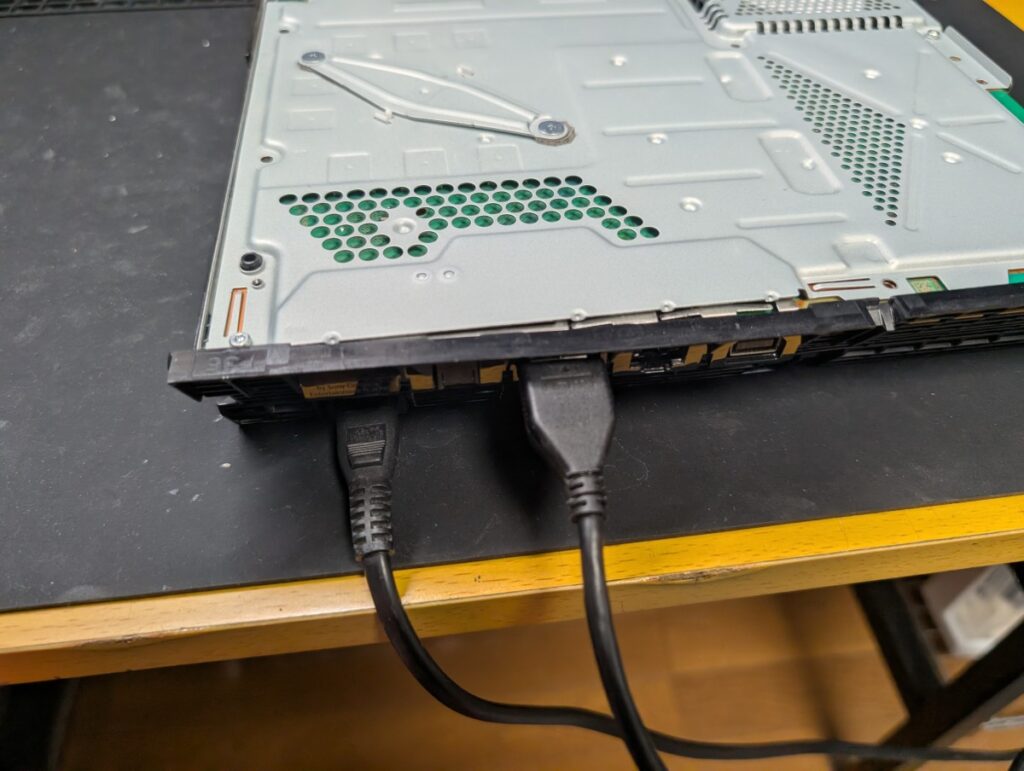

そのため、まずは最小構成の状態でPS4を組み立て、正常に映像が出力されるか動作確認を行います。

PS4の映像出力不良でお困りの場合は

今回お預かりしたCUH-1100AのHDMI出力不良は、HDMI端子の破損により発生していました。

映像が出力されない状態にもかかわらず、
HDMI端子の破損に気付かないまま何度もHDMIケーブルを抜き差しすることで、
端子内部のピンが変形し、基板側故障へ発展してしまうケースがあります。

そのため、映像が出ない場合は、まずHDMI端子の状態を確認することが重要です。

また、HDMIケーブル側の故障も多いため、

・HDMI端子の確認
・HDMIケーブル交換
・別のテレビやモニターで確認

といった順番で切り分けを行うのがおすすめです。

そのうえで、本体側故障と判断された場合は、ぜひ一度当社まで修理をご相談ください。
